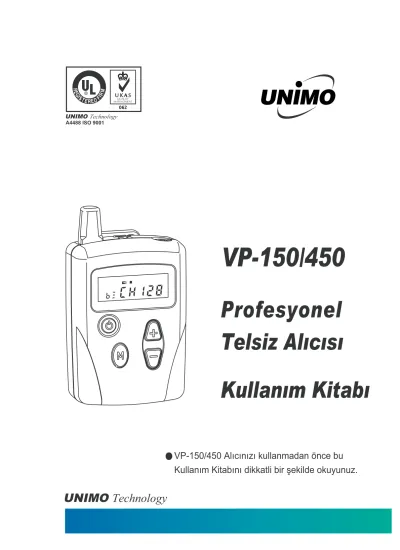

UNIMO Technology A4488 ISO 9001
VP-150/450 Alıcınızı kullanmadan önce bu Kullanım Kitabını dikkatli bir şekilde okuyunuz.
Profesyonel Telsiz Alıcısı
VP-150/450
Kullanım Kitabı
1. Aksamlar
Aksam Model (Özellik) Miktar İşaretler Alıcı VP-150/450 1 O Şarj Cihazı CHV-200 1 Opsiyon Şarj Adaptörü 220VAC DC 12V, 300mA 1 Opsiyon Şarj edilebilir Batarya Ni-Mh 800mA 2 Opsiyon Kulaklık Akustik Tüp Tipi 1 O Kemer Askısı VP-150 1 O Kullanım Kitabı UM20054-18A-TR
1 O
2. Özellikler - Teknik Özellikler
1) Özellikler
Profesyonel FM Alıcı VP-150/450, Gelişmiş PLL Frekans Sentezleme Teknolojisi sayesinde 128 Farklı özellik içeren kanala sahiptir. Bu kanallar PC Bilgisayar sayesinde kullanım şekillerine göre ayarlanabilir. Bu ayarlar diğer cihazlara kopyalanabilir.
2) Teknik Özellikler
1. Kullanılan Frekanslar
VHF :143MHz~151MHz (BN:12.5KHz), 151MHz~159MHz (CN:12.5KHz), 165MHz~174MHz (GN:12.5KHz)
UHF :442MHz~450MHz (AN:12.5KHz), 450MHz~458MHz (BN:12.5KHz), 450MHz~458MHz (BW:25KHz)
2. Frekans Tipi : 8K5F3E/16KOF3E
3. Çalışma Voltajı : 2.4V ~ 3.0V ( İki AAA-ebatında pil ) 4. Alış Hassasiyeti : 0.250 µV ( 12 dB SINAD )
5. Susturma Hassasiyeti : 0.200 µV ( 12 dB SINAD ) 6. Ses Çıkış Gücü : 20mW - 93 dB SPL @ Kulaklık 7. Kanal Sayısı : 128
8. Frekans Adımı : 12.5KHz / 25KHz
3. Dıştan Görünüş ve LCD Ekran
1) Dıştan Görünüş
2) LCD Ekran
AAA AAA
LOCK
Askı Yuvası Kulaklık Yuvası
Anten
Kemer Askısı
Batarya Yuvası Kapağı LCD
Ekran Açma / Kapama
Tuşu Menü Tuşu
Şarj Kontakları
Yukarı Tuşu Aşağı Tuşu
Batarya Yuvası Kilidi
Tuş Kilidi Açık / Kapalı
Batarya Durum Göstergesi Kanal Numarası
Uyarı Sesi Açık / Kapalı
LCD Ekran Aydınlatması tuşlarla yapılan en son işlemi takiben 3 sn.
sonra otomatik olarak kapanır.
CTC DSC
CTCSS & DCS Ton Susturma
4. Kullanıma Hazırlık
1) Kemer Askısının Takılması - Çıkartılması
Kemer askısını ana gövdenin arka kısmında yer alan kızağa yerleştirin. Askı tam olarak oturduğunda “çıt” sesi duyulacaktır. Askıyı çıkarmak için tırnağı şekilde görüldüğü gibi geri çekili tutup Kemer askısını yukarı doğru itiniz.
2) Bataryanın Takılması - Çıkartılması
Batarya Yuvası Kilidini sol tarafa doğru çekiniz, ve Batarya Yuvası Kapağını aşağı doğru çekiniz. Bataryaları doğru yönde takınız.
Bataryaları takarken öncelikle bataryaların (-) ucunu yuvaya yerleştiriniz.
Bataryaları çıkartırken öncelikle bataryaların (+) ucunu çıkartınız.
Şarj edilebilir Ni-Mh bataryalar kullanınız.
Bataryaları yerleştirdikten sonra Batarya Yuvası Kapağını kızağına yerleştirip yukarı doğru itiniz, kapak yuvasına tam olarak oturduğunda Batarya Yuvası Kilidini sağ tarafa çekip kilitleyiniz.
Çekiniz
5. Kullanım
1) Açma / kapama Tuşuna 3 Sn. basılı tutun. Ekran aydınlatması yanacak, Ekranda “ PASS ” ibaresi görünecek ve Cihazın fonksiyonlarının normal olduğunu belirtir “bip” sesi duyulacaktır. Cihazınız en son kapandığı ayarlarla çalışır duruma gelecektir.
2) Ses Seviyesinin Ayarlanması
Cihazınızı Açık Duruma getirdikten sonra Kulaklığı yuvasına takınız.
Ses Ayar Tuşlarına bastığınızda “ bip ” sesi duyulacaktır, Ses ayarını istediğiniz seviyeye getirinceye kadar tuşlara basınız. Ses Ayarı 16 farklı ( 0 ~15 ) seviyeye sahiptir.
3) Kanal ve Grup Değiştirme
Farklı bir kanala geçmek için “M” tuşuna bir kez, Gruba Geçmek için İki kez basınız, bu durumda Yukarı / Aşağı tuşlarını kullanarak istediğiniz kanal veya gruba geçebilirsiniz. ( Sadece programlanmış kanallar aktiftir ) 4) Sık Kullanılan Kanala Geçilmesi
0.3 Sn. içerisinde “M” tuşuna iki kez basınız, cihaz Sık Kullanılan Kanala geçecektir, Önceki kanal geri dönmek için yukarıdaki işlemi tekrar ediniz.
5) Tuş Kilidi
“M” Tuşunu 2 Sn. süreyle basılı tutunuz, cihazın tuşları kilitlenecek ve ekranda kilit işareti çıkacaktır. Tuş kilidini açmak için “M” tuşunu 2 Sn. süreyle basılı tutunuz. ( Tuş kilidinin aktif olduğu hallerde yalnız Açma / Kapama Tuşu çalışacaktır )
6) Uyarı Sesinin Açılması / Kapatılması
“M” tuşuna Üç kez basınız, Uyarı sesi simgesi ekranda yanıp sönecektir, Yukarı / Aşağı tuşlarını kullanarak ON Ses Açık / OFF Ses Kapalı seçeneklerinden birini seçiniz
7) Batarya Durum Göstergesi 3 kademeli olarak görülmektedir.
Bu gösterge batarya şarj durumu hakkında referans bilgi verir. Batarya şarjının azalması durumunda cihaz sesli ikaz “bip sesi” verecektir.
6. Şarj Cihazı
1) Önemli Notlar
Yedek Batarya Şarj Bölümü
Alıcı Unite Şarj Bölümü
Yedek Batarya Şarj Göstergesi Alıcı Ünite
Şarj Göstergesi
1. Bu Şarj Cihazı AAA ebatında Ni-Mh.
bataryaları güvenli olarak şarj etmek için üretilmiştir.
Alkali pilleri Alıcının içerisinde veya Yedek Batarya şarj bölümünde şarj etmeye çalışmayınız. Bu kalıcı hasarlara neden olabilir.
2. Batarya seviyesi düşük ikazı alıdığında veya batarya göstergesi düşük seviyeyi işaret ettiğinde veya cihazı 12 saatten fazla kullandığınızda bataryalarınızı şarj ediniz.
2) Şarj Yöntemi
1. Şarj Adaptörünü 220 VAC’ye takınız ve DC çıkış ucunu şarj cihazının DC giriş soketine takınız.
2. Alıcınızı Kapalı durumda şarj cihazının Alıcı Ünite Bölümüne yerleştiriniz.
3. Yedek bataryaları şarj etmek istediğinizde her iki bataryayı doğru yönde şarj cihazının Yedek batarya Bölümüne takınız. Yedek bataryalar Alıcı ünite tamamen şarj olduktan sonra şarj olacaktır. ( Yedek Bataryaların şarjı bekleme süresince Şarj göstergesi Sarı renkte yanacaktır. )
4. Şarj durumu Şarj göstergelerinin renklerinden anlaşılabilir. Şarj esnasında gösterge Ledi Kırmızı, Şarj tamamlandığında Yeşil renk yanacaktır. Şarj süresi Alıcı ünite ve Yedek Batarya için 3 saat civarındadır.
5. Bataryanın Arızalı olması durumunda ise Şarj Göstergesi Ledi Kırmızı renkte yanıp sönecektir.
6. Alıcı ünitenin şarj süresinin kullanım sürenize cevap vermediği durumlarda istenilen miktarda yedek batarya şarj edilip kullanılabilmektedir.
7. Gerektiğinde şarj cihazı 4 mm. vidalarla istenilen zemine sabitlenebilir.
8. Alıcı ünitenin ve / veya şarj cihazının kontaklarının kirlenmesi durumunda temiz ve kuru bir bezle temizleyiniz.
GARANTİ BELGESİ
UNIMO Technology markalı ürünü tercih ettiğiniz için teşekkür ederiz.
Model No. VP-150/450
Seri No.
Teslim Tarihi ve Yeri Fatura Tarihi ve No.
1. Bu ürün titiz kalite kontrolü altında üretilmiş ve tüm kalite kontrollerine tabi tutulmuştur. Bu ürün sırasıyla Distribütörü ve Üreticisinin Garantisi altındadır.
2. Bu ürün üretim hatalarına karşı 2 Yıl garantilidir. Garanti satınalındığı tarihte başlar.
- Garanti süresi içerisinde normal çalışma özelliklerini yitirmesi durumunda Merkez Servisimizle temasa geçiniz, Merkez Servis iletişim bilgileri ek’te verilmiştir.
- Azami Servis süresi 30 gündür. 90 gün içerisinde iade alınmayan cihazlardan servis sorumlu değildir.
3. Aşağıda belirtilen durumlarda servis ücreti alınır : - Garanti süresinin sona ermesi durumunda.
- Hatalı kullanım neticesinde cihazın arızalanmış olması.
- Taşıma ve Nakliye sırasında meydana gelebilecek hasarlarda.
- Cihazın doğal afet sonucu arızalanmasında.
- Kullanım Kitabında belirtilen Güç Kaynağı, Şarj Cihazı,
Batarya veya herhangi bir aksamın kullanılmaması durumunda.
- Cihaza yetkili olmayan kişilerce tamir amaçlı olsun veya olmasın müdahale edilmesi durumunda.
4. Mala Ait Bilgiler
Bu Garanti Belgesi T.C. Sanayi ve Ticaret Bakanlığı İstanbul Sanayi ve Ticaret İl Müdürlüğü’nün 27/04/2005 Tarih ve 24494 Sayılı iznine istinaden 4077 sayılı Kanun ve ilgili Yönetmeliklere göre düzenlenmiştir.
