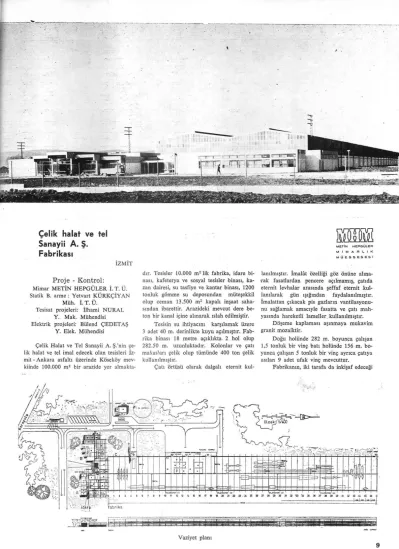

Çelik halat ve tel
Sanayii A. Ş.
Fabrikası
İZMİTProje - Kontrol:
Mimar METİN H E P G Ü L E R İ. T. Ü. Statik B. arme : Yetvart KÜRKÇİYANMüh. İ. T. Ü.
Tesisat projeleri: İlhamı N U R A L Y. Mak. Mühendisi
Elektrik projeleri: Bülend ÇEDETAŞ Y. Elek. Mühendisi
Çelik Halat ve Tel Sanayii A. Ş.'nin çe-lik halat ve tel imal edecek olan tesisleri İz-mit - Ankara asfaltı üzerinde Köseköy mev-kiinde 100.000 m2 bir arazide yer
almakta-dır. Tesisler 10.000 m2 lik fabrika, idare
bi-nası, kafeterya ve sosyal tesisler bibi-nası, ka-zan dairesi, su tasfiye ve kantar binası, 1200 tonluk gömme su deposundan müteşekkil olup ceman 13.500 m2 kapalı inşaat
saha-sından ibarettir. Arazideki mevcut dere be-ton bir kanal içine alınarak ıslah edilmiştir.
Tesisin su ihtiyacını karşılamak üzere 3 adet 40 m. derinlikte kuyu açılmıştır. Fab-rika binası 18 metre açıklıkta 2 hol olup 282.50 m. uzunluktadır. Kolonlar ve çatı makasları çelik olup tümünde 400 ton çelik kullanılmıştır.
Çatı örtüsü olarak dalgalı eternit
kul-m
METİN H E P G Ü L E R
M İ M A R L I K
M Ü E S S E S E S İ
lanılmıştır. İmalât özelliği göz önüne alına-rak fasatlardan pencere açılmamış, çatıda eternit levhalar arasında şeffaf eternit kul-lanılarak gün ışığından faydalanılmıştır. İmalattan çıkacak pis gazların vantilasyonu-nu sağlamak amacıyle fasatta ve çatı mah-yasında hareketli lameller, kullanılmıştır.
Döşeme kaplaması aşınmaya mukavim granit mozaiktir.
Doğu holünde 282 m. boyunca çalışan 1,5 tonluk bir vinç batı holünde 156 m. bo-yunca çalışan 5 tonluk bir vinç ayrıca çatıya asılan 9 adet ufak vinç mevcuttur.
Fabrikanın, iki tarafa da inkişaf edeceği
" " -"" i . • '
Bir görünüş
göz önüne alınmış, idare binası, sosyal bina ve diğer tesisler betonarme karkas olarak inşa edilmiştir. Mahallî iklim özelliği göz önüne alınarak idare binası koridorları yük-sekliği azaltılmış, odaların iki taraftan ışık alması ve havalandırılması sağlanmıştır.
Binaların normal ısıtılmasından başka makinelerde kullanılmak üzere L.P.G. ve buhar tesisatı yapılmış, bazı makinelerde
kullanılıp atılan asitler için bir nötralizas-yon sistemi kurulmuştur.
Fabrikanın asit bakları tesisatı kullanı-lan asitlere mukavim plastikten (sert PVC
100) imal edilmiş basınçlı boru, fittings ve vanalar ile yapılmıştır. Bu tesisatı müteah-hit firma PİMAŞ imal ve monte etmiştir.
Tesisin tümü 8 milyon TL. na mal ol-muş, inşaatı müteahhit İntes Kollektif
Şir-keti, tesisatı Tüm tesisat, Elektrik tesisatını Simko firması 10 ayda tamamlamışlardır.
İnşaat süresince Yük. Mimar Alparslan Figen M H M Mimarlık Müessesesi adına şantiyede kontrollük işlerini yönetmiş olup Statik B. arme projeleri Y. Müh. Yetvart Kürkçiyan, tesisat projeleri Yük. Mak. Müh. İlhami Nura], elektrik projeleri Elt. Müh. Bülent Çedetaş tarafından yapılmıştır.
Çatı konstrüksiyon detayı ve elevasyonlar
k o n s t r ü k s i y o n sistemi
