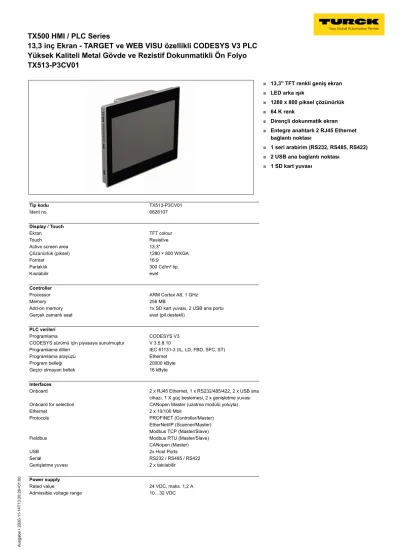

Tip kodu TX513-P3CV01
İdent no. 6828107
Display / Touch
Ekran TFT colour
Touch Resistive
Active screen area 13,3"
Çözünürlük (piksel) 1280 × 800 WXGA
Format 16:9
Parlaklık 300 Cd/m² tip.
Kısılabilir evet
Controller
Processor ARM Cortex A8, 1 GHz
Memory 256 MB
Add-on memory 1x SD kart yuvası, 2 USB ana portu
Gerçek zamanlı saat evet (pil destekli)
PLC verileri
Programlama CODESYS V3
CODESYS sürümü için piyasaya sunulmuştur V 3.5.8.10
Programlama dilleri IEC 61131-3 (IL, LD, FBD, SFC, ST)
Programlama arayüzü Ethernet
Program belleği 20000 kByte
Geçici olmayan bellek 16 kByte
Interfaces
Onboard 2 x RJ45 Ethernet, 1 x RS232/485/422, 2 x USB ana
cihazı, 1 X güç beslemesi, 2 x genişletme yuvası
Onboard for selection CANopen Master (uzatma modülü yoluyla)
Ethernet 2 x 10/100 Mbit
Protocols PROFINET (Controller/Master)
EtherNet/IP (Scanner/Master) Modbus TCP (Master/Slave)
Fieldbus Modbus RTU (Master/Slave)
CANopen (Master)
USB 2x Host Ports
Serial RS232 / RS485 / RS422
Genişletme yuvası 2 x takılabilir
Power supply
Rated value 24 VDC, maks. 1,2 A
Admissible voltage range 10…32 VDC
■
13,3" TFT renkli geniş ekran
■
LED arka ışık
■
1280 x 800 piksel çözünürlük
■
64 K renk
■
Dirençli dokunmatik ekran
■
Entegre anahtarlı 2 RJ45 Ethernet bağlantı noktası
■
1 seri arabirim (RS232, RS485, RS422)
■
2 USB ana bağlantı noktası
■
1 SD kart yuvası
General data
Operating ambient conditions 0…50°C, %5…85 bağıl nem, yoğuşmasız Storage ambient conditions -20…70 °C, %5…85 bağıl nem, yoğuşmasız
Onaylar CE
RoHS cULus
Ex approval Haz. Loc. Class I, Division 2, Groups A,B,C and D
IP Derecesi IP66 ön, IP20 arka
Dimensions
Front (W x H x D) 336 x 267 x 60 mm
Cut-out (W x H) 326 x 256 mm
Montaj derinliği 56 + 4 mm
Ağırlık approx. 2.6 kg
Ausgabe • 2020-11-14T13:35:26+01:00
3 / 5 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com Connection and pin assignment
Power Supply
Her cihazla birlikte güç kaynağı konektörü tedarik edilir. Aksesuar olarak Turck'tan yeniden sipariş edilebilir.
Tür atama: TX-Montaj-xx
Tel ataması
USB Arabirimleri Tel ataması
Ethernet Ports
Ethernet bağlantı noktaları, dahili bir anahtar ile birbirlerine bağlıdır.
Ethernet kabloları (örnekler):
RJ45 erkek konektör – RJ45 erkek konektör: RJ45S- RJ45S-4414-2M (Tanıt. numarası: 6441423)
RJ45 erkek – M12 erkek, 4 pimli, D kodlu: RSSD- RJ45S-4414-2M (Tanıt. numarası: 6441413)
RJ45 erkek – M8 erkek, 4 pimli: PSGS4M-RJ45S-4414-2M (Tanıt. numarası: 6933005)
RJ45 erkek – M12 dişi priz, 4 pimli, D kodlu: OJ45- FKSDD-4414-2M (Tanıt. numarası: 6935282)
Tel ataması
Seri Arabirim
Seri ara birim RS232, RS485 veya RS422 olarak çalıştırılabilir.
Bitişik kablo bağlantı şemaları ilgili pim atamalarını göstermektedir.
Dikkat: RS485 modülünde, 7 ve 8 numaralı pimler gibi 3 ve 4 nu- maralı pimler de harici olarak bağlanmış olmak zorundadır!
RS232 işletme modunda pim ataması
RS485 işletme modunda pim ataması
RS422 işletme modunda pim ataması
Takılabilir Modül için Port
SD Kart Yuvası
SD kart (örnek): SD CARD 2 GB (Tanıt. numarası: 6828025)
Ausgabe • 2020-11-14T13:35:26+01:00
5 / 5 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com
Aksesuarlar
Tip kodu İdent no. Açıklama Ölçekli çizim
TX-IO-XX03 6828201 Takılabilir G/Ç modülü — 20 DI, 12 DO, 4 AI (U/I/RTD/TC), 4 AO (U/I)
TX-IO-DX06 6828203 Takılabilir G/Ç modülü — 8 DI, 6 DO, 1 röle çıkışı (NA)
TX-CAN 6828210 Takılabilir CANopen arayüzü, 9 pimli SUB-D erkek konektör
TX-RS485 100002598 RS485/RS422 için takılabilir arayüz, 9 pimli SUB-D dişi ko- nektör
TX-RS232 100002599 RS232 için takılabilir arayüz, 9 pimli SUB-D dişi konektör
