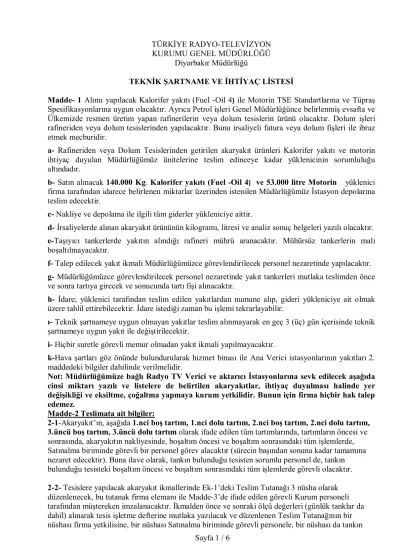

TÜRKİYE RADYO-TELEVİZYON KURUMU GENEL MÜDÜRLÜĞÜ
Diyarbakır Müdürlüğü
TEKNİK ŞARTNAME VE İHTİYAÇ LİSTESİ
Madde- 1 Alımı yapılacak Kalorifer yakıtı (Fuel -Oil 4) ile Motorin TSE Standartlarına ve Tüpraş Spesifikasyonlarına uygun olacaktır. Ayrıca Petrol işleri Genel Müdürlüğünce belirlenmiş evsafta ve Ülkemizde resmen üretim yapan rafinerilerin veya dolum tesislerin ürünü olacaktır. Dolum işleri rafineriden veya dolum tesislerinden yapılacaktır. Bunu irsaliyeli fatura veya dolum fişleri ile ibraz etmek mecburidir.
a- Rafineriden veya Dolum Tesislerinden getirilen akaryakıt ürünleri Kalorifer yakıtı ve motorin ihtiyaç duyulan Müdürlüğümüz ünitelerine teslim edinceye kadar yüklenicinin sorumluluğu altındadır.
b- Satın alınacak 140.000 Kg. Kalorifer yakıtı (Fuel -Oil 4) ve 53.000 litre Motorin yüklenici firma tarafından idarece belirlenen miktarlar üzerinden istenilen Müdürlüğümüz İstasyon depolarına teslim edecektir.
c- Nakliye ve depolama ile ilgili tüm giderler yükleniciye aittir.
d- İrsaliyelerde alınan akaryakıt ürününün kilogramı, litresi ve analiz sonuç belgeleri yazılı olacaktır.
e-Taşıyıcı tankerlerde yakıtın alındığı rafineri mührü aranacaktır. Mühürsüz tankerlerin malı boşaltılmayacaktır.
f- Talep edilecek yakıt ikmali Müdürlüğümüzce görevlendirilecek personel nezaretinde yapılacaktır.
g- Müdürlüğümüzce görevlendirilecek personel nezaretinde yakıt tankerleri mutlaka teslimden önce ve sonra tartıya girecek ve sonucunda tartı fişi alınacaktır.
h- İdare; yüklenici tarafından teslim edilen yakıtlardan numune alıp, gideri yükleniciye ait olmak üzere tahlil ettirebilecektir. İdare istediği zaman bu işlemi tekrarlayabilir.
ı- Teknik şartnameye uygun olmayan yakıtlar teslim alınmayarak en geç 3 (üç) gün içerisinde teknik şartnameye uygun yakıt ile değiştirilecektir.
i- Hiçbir suretle görevli memur olmadan yakıt ikmali yapılmayacaktır.
k-Hava şartları göz önünde bulundurularak hizmet binası ile Ana Verici istasyonlarının yakıtları 2.
maddedeki bilgiler dahilinde verilmelidir.
Not: Müdürlüğümüze bağlı Radyo TV Verici ve aktarıcı İstasyonlarına sevk edilecek aşağıda cinsi miktarı yazılı ve listelere de belirtilen akaryakıtlar, ihtiyaç duyulması halinde yer değişikliği ve eksiltme, çoğaltma yapmaya kurum yetkilidir. Bunun için firma hiçbir hak talep edemez.
Madde-2 Teslimata ait bilgiler:
2-1-Akaryakıt’ın, aşağıda 1.nci boş tartım, 1.nci dolu tartım, 2.nci boş tartım, 2.nci dolu tartım, 3.üncü boş tartım, 3.üncü dolu tartım olarak ifade edilen tüm tartımlarında, tartımların öncesi ve sonrasında, akaryakıtın nakliyesinde, boşaltım öncesi ve boşaltım sonrasındaki tüm işlemlerde, Satınalma biriminde görevli bir personel görev alacaktır (sürecin başından sonuna kadar tamamına nezaret edecektir). Buna ilave olarak, tankın bulunduğu tesisten sorumlu personel de, tankın bulunduğu tesisteki boşaltım öncesi ve boşaltım sonrasındaki tüm işlemlerde görevli olacaktır.
2-2- Tesislere yapılacak akaryakıt ikmallerinde Ek-1’deki Teslim Tutanağı 3 nüsha olarak düzenlenecek, bu tutanak firma elemanı ile Madde-3’de ifade edilen görevli Kurum personeli tarafından müştereken imzalanacaktır. İkmalden önce ve sonraki ölçü değerleri (günlük tanklar da dahil) alınarak tesis işletme defterine mutlaka yazılacak ve düzenlenen Teslim Tutanağının bir nüshası firma yetkilisine, bir nüshası Satınalma biriminde görevli personele, bir nüshası da tankın
bulunduğu tesisten sorumlu personele (bağlı bulunduğu Ünite / Müdürlük / Müdür Yardımcılığına ulaştırmak üzere) bırakılacaktır.
2-3- Akaryakıt nakliyesini yapacak olan tanker, boş ve dolu olarak tartıma (basküle) girmeden önce, tankerin yakıt deposunun dolu olmasına dikkat edilecek, dolu değilse doldurtulacaktır. (Tanker, bütün tartımlara, dolu yakıt deposu ile girecektir) . Tanker bölmeleri arasında by-pass vanası olmayacaktır.(*)
2-4 Tankerden birer litrelik üç şişe numune alınacak, numune şişe kapakları, Madde-3’de ifade edilen görevli Kurum personeli ile firmanın yetkili elemanı huzurunda mühürlenecektir. Bu husus tanzim edilecek olan “Teslim Tutanağı”nda belirtilecektir. Numune şişelerden iki adedi herhangi bir ihtilaf durumunda kullanılmak üzere tesiste muhafaza edilecek, bir adedi ise firma yetkilisine
verilecektir. (*)
2-5-Motorin ve Kalorifer yakıtı (Fuel -Oil 4) yakıtına ait teslim edileceği yerler ve Adres ulaşım bilgileri aşağıda gösterilmiştir.
Malın Teslim Edileceği Yerler Motorin Litre Kalorifer Yakıtı Fuel-Oil 4) 1- Karacadağ TV İstasyonu 13.000 ---
2- Bingöl/ Solhan TV İstasyonu --- 20.000
3- Şırnak/ Cizre TV İstasyonu 20.000 30.000
4-Kurtalan-Beykent TV İstasyonu --- 20.000
5-Tunceli TV İstasyonu 20.000 30.000
6 -Van TV İstasyonu --- 20.000
7- Malatya Verici İstasyonu --- 20.000 ---
Genel Toplam: 53.000 140.000
TRT DİYARBAKIR MÜDÜRLÜĞÜ HİZMET BİNASI
Diyarbakır İli Şehir Merkezinde olup, Kalorifer yakıtı tankının kapasitesi 30.000.Kg. Motorin tankının ise 2.500 lt. dir.
KARACADAĞ TV İSTASYONU:
İstasyon Diyarbakır il Merkezinden 70 Km. uzaklıkta olup, 16 Km.si dağ yoludur. Motorin tankı 84.000 Lt. , kalorifer yakıtı tankının kapasitesi ise 45.000.kg.dır.
BİNGİL/SOLHAN TV İSTASYONU:
İstasyon Muş-Bingöl sınırında olup, Muş iline 50 km. Solhan ilçesine ise 17 km. mesafededir.
Mazot tankı 24.000.Lt. Kalorifer yakıt tankı ise 35.000 Kg. kapasitelidir.
ŞIRNAK/CİZRE TV İSTASYONU:
İstasyon Cizre- Şırnak, asfaltının 21.km.sinden 5 km. içerideki Kızılsu’ya kadar asfalt sonraki 12 km. ise dağ yoludur. kalorifer yakıt tankının kapasitesi 51.500.kg., Motorin tankının ise kapasitesi 100.000.Lt.dir.
KURTALAN BEYKENT TV İSTASYONU:
İstasyon Siirt İli Kurtalan ilçesi, Beykent arası 7 km. asfalt yoldur. Köy ile İstasyon arası ham yol olup, 6 km.dir. Motorin tankı 30.000.Lt. Kalorifer tankı ise 50.000.Kg. kapasitelidir.
TUNCELİ TV İSTASYONU:
İstasyon Tunceli İli, Mazgirt yolu 10. km.ye kadar ki bölümü asfalt, oradan kale köyüne 5 km.
stabilize yol kale köyünden de Televizyon İstasyonuna 7 km. dağ yoludur. Motorin tankı 34.000 Lt.
Kalorifer yakıtı tankı ise 48.000 Kg. kapasitelidir. Tüm istasyon yolları stabilizedir.
VAN TV İSTASYONU:
İstasyon Van Şehir Merkezinden 10 km. uzaklıktadır. 7 km. asfalt olup, 3 km.dağ yoludur. Mazot tankı kapasitesi 30.000.Lt. kalorifer yakıtı tankının kapasitesi 40.000.Kg.dır.
VAN RADYO VERİCİ İSTASYONU:
İstasyon Van şehir Merkezinden 17 km. uzaklıktadır. Mazot tankı 10.000.Lt. Kalorifer Yakıt tankı ise 40.000.Kg. kapasitelidir.
ADIYAMAN TV İSTASYONU:
İstasyon Adıyaman Şehir merkezinden Kâhta yolu üzerinden 35 km. asfalt, 40 km. dağ yoludur.
Motorin tankı 34.000.Lt. kalorifer yakıtı tankı ise 52.000 kg. kapasitelidir.
ELBİSTAN TV İSTASYONU:
İstasyon Elbistan-Malatya asfaltının 49.km.sinden 6 km. içerdedir. Bu yol stabilizedir. Motorin tankı 21.500 Lt. , Kalorifer yakıtı tankının kapasitesi ise 45.000 kg.dır.
ELAZIĞ TV İSTASYONU:
İstasyon Elazığ Şehir merkezinden 37 km. uzaklıktadır. 20 km. asfalt, 17 km. ise dağ yoludur.
Motorin tankı 36.000 Lt. kalorifer yakıtı tankının kapasitesi ise 33.000 kg.dır.
Madde-3 Yüklenici, teslim edeceği petrol ürününü teslim yerine zamanında hafta içi teslim edecektir. Mesai günleri dışında getirilen petrol ürünleri acil ve zaruri durumlarda TRT Diyarbakır Müdürlüğünce uygun görülmesi halinde hafta sonları ve mesai saatleri dışında da teslim alınabilecektir. Tankerlerin dolum ve boşaltılmasında kullanılan tüm vanalar ile tanker göz kapakları üzerinde; koptuğu zaman bir daha kullanılması mümkün olmayan yüklenicinin kendine ait özel plastik mühürleri kullanılacaktır. Bu mühürlerin üzerinde seri numaraları ve yüklenicinin tanıtıcı amblemi bulunacaktır. Mühür üzerinde bulunan seri numaraları ve aynı zamanda irsaliye üzerine de yazılmış olacaktır. Bu mühürler akaryakıtın EPDK’ya kayıtlı ana depolarından veya rafineriden tankere doldurma işlemi bitince takılacaktır. Boşaltma öncesi yapılacak kontrollerde mühürler üzerindeki seri, sevk irsaliyesindeki seri numaraları ile karşılaştırılacaktır. Seri numaralarının biri veya birkaçının farklı olması ya da mühürlerin herhangi bir şekilde deforme olmuş olması halinde bir tutanak tutulacak ve boşaltma işlemi yapılmayacak o tankerin getirdiği ürün teslim alınmayacaktır.
Teslim alma anında EPDK’ ya kayıtlı ana akaryakıt depolarından ve rafineride malın yükleniciye teslim edilmesi/ teslim alınması anında idarenin yetkili bir elemanı bulunacaktır.
Yüklenici teslim ettiği her petrol ürününe ait sevk irsaliyesini (EPDK’ ya kayıtlı ana akaryakıt depolarından veya rafineriden kesilen irsaliyeyi ibraz etmek zorundadır. Petrol ürününün teslimatında petrol ürünleri için ayrı ayrı olmak üzere 2 (iki) nüsha tutanak tanzim edilecektir.
2. nüsha ürününü teslim eden yükleniciye verilecektir. Söz konusu tutanağın üzerinde silinti, kazıntı olmayacaktır. İdare gerek gördüğünde, teslim edilecek motorin ve kalorifer yakıtı için su kirlilik ve yoğunluk testleri ile viskozite, yoğunluk testi yapabilmek için gerektiğinde çökertme zamanına kadar veya viskozite belirlenene kadar tankeri bekletecektir. İçerisinde su ve diğer yapancı maddeler olduğu tespit edilen motorin ve yoğunluğu uygun olmayan kalorifer yakıtı teslim alınmayacaktır. Bu durum bir tutanakla tespit edilerek, teslim alınmayan petrol ürününün yerine yüklenici, evsafına uygun olan petrol ürününü idarenin ilgili primine en geç 10 (on) gün içinde teslim etmek zorundadır.
Müdürlüğümüze veya istasyonlara ihale konusu malı teslim etmek üzere gelen tankerlerden gerekli görülmesi halinde vana ağzından birer litrelik üç şişe numune alınarak kapakları elemanlarımız ile yüklenicinin petrol ürünü getiren elemanı huzurunda mühürlenecektir. Ürünün teslim tarihini takip
eden ve idarenin, uygun gerekli görüldüğü herhangi bir günde test etmesi durumunda teslim edilmiş ve numunesi alınmış petrol ürünlerinin her biri; (uygulamada bulunan son şekliyle) TSE standartlarına ve Tüpraş Spesifikasyonlarına uygun olacaktır. İdare petrol ürünlerinin belirtilen özellikleri taşıyıp taşımadığını tespit için uygun göreceği bir laboratuarda kontrol ettirme hakkına sahiptir. Alınan numunelerden tanesi laboratuarda tahlil ettirilecek, tahlil neticesinde ürünün şartnameye uygun olmadığı anlaşılırsa durum yükleniciye yazılı olarak tebliğ edilecektir.
Yüklenicinin bu duruma tebliği izleyen 15 takvim günü içinde itiraz etmesi halinde, TRT Diyarbakır Müdürlüğünce alınan 2. numune tekrar başka bir laboratuara tahlile gönderilecektir.2. laboratuarın vereceği rapor kesin olup; yüklenicinin bu rapora yeni bir itiraz hakkı olmayacaktır. Bu rapor dikkate alınarak durum muayene heyetince yeniden bir tutanakla tespit edilerek, nihai sonuç yükleniciye yazılı olarak bildirilecektir. Alınan numunelerin her türlü tahlil ve deney ücreti yükleniciye aittir.
Ancak, teslim edilen bozuk ürünler depoda mevcut olan ürünü bozacağından depodaki eski ürün ve yüklenicinin teslim ettiği ürün miktarının toplamı kadar ürünü yüklenici ücretsiz olarak TRT Diyarbakır Müdürlüğüne teslim edecektir. 2 inci ve 3 üncü defa bozuk ürün tesliminde ise; yüklenici depoda bulunan ve bozuk ürün ile karışan ürün toplamı kadar ürünü ücretsiz olarak teslim edecektir.
TRT Diyarbakır Müdürlüğü depolarında mevcut olan ve evsafı bozuk ürün karıştığı için bozulan ürünler yükleniciye geri iade edilecektir. Ancak, iade gününe kadar bu ürünlerin kullanılan ve eksilen kısmı için yüklenici TRT Diyarbakır Müdürlüğünde iade yada ücret ödenmesi talebinde bulunmayacaktır. Ayrıca bu ürünleri ısıtma, tankere geri yükleme v.b. tüm masraflar yükleniciye aittir. Motorin ürünleri idarenin tank ve depolarına teslim edilmeden önce Ulusal Marker analizi yapılacaktır.
MOTORİN TEKNİK ÖZELLİKLERİ
Özellik Birim Değer Sınır Deney Yöntemi
Yoğunluk (15 °C’ta) kg/m3 820 TS 1013 EN ISO 3675
845 TS EN ISO 12185
Polisiklik aromatik hidrokarbonlar % 8 En çok TS EN 12916
ağırlık
Parlama Noktası °C 55 En az TS EN ISO 2719
Soğuk Filtre Tıkanma Noktası (SFTN) °C TS EN 116
Kış (a) - 15 En çok Yaz (b) 5 En çok
Damıtma TS 1232 EN ISO 3405
250 °C’ta elde edilen % hacim65 En çok 350 °C’ta elde edilen % hacim85 En az % 95’in (hacim/hacim) OC 360 En çok elde edildiği sıcaklık
Kükürt mg/kg 10 En çok TS EN ISO 20846
TS EN ISO 20884
Karbon Kalıntısı % 0,3 En çok TS 6148 EN ISO
(% 10 damıtma kalıntısında) ağırlık 10370 Viskozite (40 °C’ta) cst 2,0-4,5 TS 1451 EN ISO 3104
Bakır Şerit Korozyon (50 °C’ta 3 saat) No.1 En çok TS 2741 EN ISO 2160
Kül % 0,01 En çok TS EN ISO 6245
ağırlık
Yağ asidi metil esteri (YAME) içeriği % hacim7 En çok TS EN 14078
Setan sayısı 51 En az TS 10317 EN ISO 5165
TS EN 15195 Setan İndisi hesapla 46 En az TS EN ISO 4264
Su mg/kg 200 En çok TS 6147 EN ISO 12937
Toplam Kirlilik mg/kg 24 En çok TS EN 12662
Oksitlenme Kararlılığı g/m3 25 En çok TS EN ISO 12205
saat 20 En az TS EN 15751 ( c )
Yağlayıcılık özelliği düzeltilmiş
aşınma izi çapı (wsd 1,4), 60 °C’ta um 460 En çok TS EN ISO 12156-1
KAL-YAK TEKNİK ÖZELLİKLERİ
Özellik Birim Değer Sınır Deney Yöntemi ASTM
Yoğunlık (15 °C’ta) kg/lt 0,950 En çok TS 1013 EN ISO 3675
Veya TS EN ISO 12185
Parlama Noktası °C 56 En az TS EN ISO 2719
Akma noktası °C TS 1233 ISO 3016
Kış (a) °C -1,1 En çok Yaz (b) °C 10 En çok
Viskozite (100 °C’ta) cst 10 En çok TS 1451 EN ISO 3104
Kükürt % ağırlık 0,1-1,0 TS EN ISO 8754
Kül % ağırlık 0,1 En çok TS EN ISO 6245
Su % hacim 0,5 En çok TS 124 EN 1428
Toplam tortu % ağırlık 0,15 En çok TS ISO 10307-2
