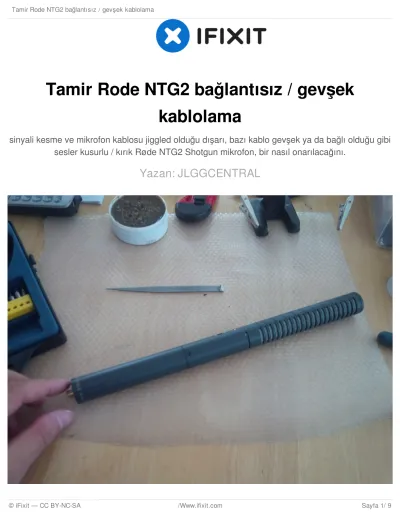

Tamir Rode NTG2 bağlantısız / gevşek

(1)

Tamir Rode NTG2 bağlantısız / gevşek kablolama

sinyali kesme ve mikrofon kablosu jiggled olduğu dışarı, bazı kablo gevşek ya da bağlı olduğu gibi sesler kusurlu / kırık Røde NTG2 Shotgun mikrofon, bir nasıl onarılacağını.

Yazan: JLGGCENTRAL

(2)

ve bazı kablo gevşek geldi ve sinyal giriş ve çıkış bağlandığınızda kesme sanki dışarı, / çıkarın sesi, yani kusurlu Røde NTG2 av tüfeği bayan var herkes için. Bu Kılavuz, bu kadar açık kırık / bağlantısız kablolama incelemek ve nasıl tamir ve gelecekteki bağlantı kesintileri önlemek için yeniden birleştirmek için nasıl gösterir.

ARAÇLAR:

Phillips 00 Tornavida (1) yardımcı Eller (1)

tel Stripper (1)

Lehimleme İstasyonu (1)

(3)

Adım 1 — senin Workspace hazırlayın

Çalışma alanınızda hazır olun. Paspas, tüm araçlar, havya ısınmasını ortaya koydu.



Adım 2 — Vidalar kaldırın

Bir Philipps # 00 ucu kullanarak, tüm görünür vidayı çıkarın ve farklı kazıklar / kaplarda onları bir kenara.



(4)

Adım 3 — Sökün Kapsül / Üst Tüp

yerinde üst kapsül tüp tutan bir flanş / yüzük tanımlayın. Yavaşça gevşetin ve tüp serbest bırakmak için, aşağı çekin.



Adım 4 — Kapsül kaldır

Baş tüpten kapsülü çıkartın. Nazik olmak. yerinde tutan bir lastik conta vardır. Yavaşça conta kurtarmak ve kapsül dışarı doğru kayar.



(5)

Adım 5 — Üst kapsül ucunda gevşek kablolama kontrol edin

Arızalı veya gevşek kablo bulmak için zamanı. Bu kapsül ise, o zaman, bu yeniden-lehim kolaydır.



Kırık / gevşek tel bulun yalıtım kaplama bir kaç mm 's geri şerit ve geri lehim hazırlamak. Spot lehim önce yerinde her iki tarafı da güvenli klipleri ile yardımcı elinizi de kullanın.



(6)

Adım 6 — alt konektör ucu gevşek kablolama kontrol edin

Üst kapsül ucunda gevşek teller IF, o zaman alt konektör ucuyla bakmak gerekir.



Biz alt tüpü konnektörlerini ortaya çıkarmak için her yolu itmek için, tüpün üst off turu flanş slayt gerekir gibi bu biraz zor olur.



yerinde devre kartını tutan tek gümüş vidayı bulun ki kaldırın.



Bunu yapmak için, size devre kartından kapsül yanı sıra akü terminali giden alt kabloları çıkarın gerekir.



Bağlantıyı önce, bu yüzden onları doğru şekilde yeniden lehim olabilir kurulu iki ucunda için kablolama fotoğraf çekmek!



(7)

Adım 7 — Çıkarma devre ve yuvarlak flanş

mikrofon kapsül ve konnektörlerine hem teller çıkardıktan sonra, yavaşça konut devre kartını yukarı kaldırın.



Yavaşça konut mi kapsül ucunda flanş kaydırın.



alt konnektörleri maruz kadar, aynı yönde alt tüp kaydırın. Gevşek / kırık kablolama kontrol edin.



Adım 8 — konnektörleri-lehim Re gerektiği gibi

konnektörleri-lehim Yeniden gerektiği gibi.



(8)

Adım 9 — alt tüp ve flanş Dönüş

süreci tersine ve alt tüp VE re-lehim konnektörü ÖNCE flanş hem devre kartına geri götürür dönün.



Adım 10 — Tüm teller geri Devre Kurulu-lehim Re

geri Devre Kurulu'na tüm tellerin resolder, alt tüp ve flanş kez yerine geri kaydırdı edilmiştir.



Yavaşça konut devre kartını iade ve gümüş vidayı döndürür.



(9)

To reassemble your device, follow these instructions in reverse order.

Bu belge en son % 1'de oluşturuldu.

Adım 11 — Bu noktada her şeyi geri dönmek için Adımlar Ters

Eğer adımlar 5 1 geri hep birlikte koymak için ters burada. Tüm vidaları unutmayın!



mikrofonunuzu test edin!


