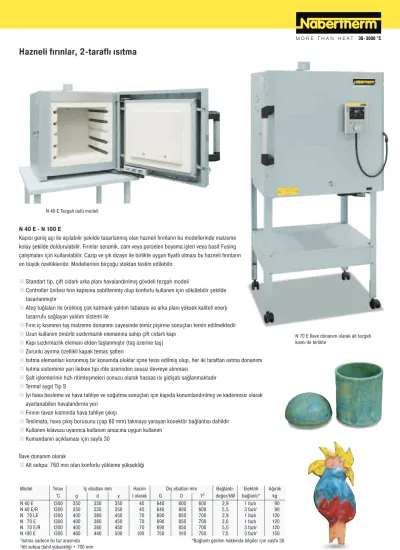

N 40 E Tezgah üstü modeli
N 40 E - N 100 E
Kapısı geniş açı ile açılabilir şekilde tasarlanmış olan hazneli fırınların bu modellerinde malzeme kolay şekilde doldurulabilir. Fırınlar seramik, cam veya porselen boyama işleri veya basit Fusing çalışmaları için kullanılabilir. Cazip ve şık dizayn ile birlikte uygun fiyatlı olması bu hazneli fırınların en büyük özellikleridir. Modellerinin birçoğu stoktan teslim edilebilir.
Standart tip, çift cidarlı arka planı havalandırılmış gövdeli tezgah modeli
Controller ünitesi fırın kapısına sabitlenmiş olup konforlu kullanım için sökülebilir şekilde tasarlanmıştır
Ateş tuğlaları ile örülmüş çok katmanlı yalıtım tabakası ve arka planı yüksek kaliteli enerji tasarrufu sağlayan yalıtım sistemi ile
Fırın iç kısmının taş malzeme donanımı sayesinde temiz pişirme sonuçları temin edilmektedir
Uzun kullanım ömürlü sızdırmazlık elemanına sahip çift cidarlı kapı
Kapı sızdırmazlık elemanı elden taşlanmıştır (taş üzerine taş)
Zorunlu ayırma özellikli kapak temas şalteri
Isıtma elemanları korunmuş bir konumda oluklar içine tesis edilmiş olup, her iki taraftan ısıtma donanımı
Isıtma sisteminin yarı iletken tipi röle üzerinden sessiz devreye alınması
Şalt işlemlerinin hızlı ritimleşmeleri sonucu olarak hassas ısı gidişatı sağlanmaktadır
Termal aygıt Tip S
İyi hava besleme ve hava tahliye ve soğutma sonuçları için kapıda konumlandırılmış ve kademesiz olarak ayarlanabilen havalandırma yeri
Fırının tavan kısmında hava tahliye çıkışı
Teslimata, hava çıkış borusunu (çap 80 mm) takmaya yarayan konektör bağlantısı dahildir
Kullanım kılavuzu uyarınca kullanım amacına uygun kullanım
Kumandanın açıklaması için sayfa 30
İlave donanım olarak
Alt sehpa: 760 mm olan konforlu yükleme yüksekliği
Hazneli fırınlar, 2-taraflı ısıtma
Model Tmax İç ebatları mm Hacim Dış ebatları mm Bağlantı- Elektrik Ağırlık
°C g d y l olarak G D Y2 değer/kW bağlantı* kg
N 40 E 1300 350 330 350 40 640 800 600 2,9 1 fazlı 90
N 40 E/R 1300 350 330 350 40 640 800 600 5,5 3 fazlı1 90
N 70 LE 1200 400 380 450 70 690 850 700 2,9 1 fazlı 120
N 70 E 1300 400 380 450 70 690 850 700 3,6 1 fazlı 120
N 70 E/R 1300 400 380 450 70 690 850 700 5,5 3 fazlı1 120
N 100 E 1300 460 440 500 100 750 910 750 7,0 3 fazlı1 150
1Isıtma sadece iki faz arasında *Bağlantı gerilim hakkında bilgiler için sayfa 30
2Alt sehpa dahil yüksekliği + 700 mm
N 70 E İlave donanım olarak alt tezgah kısmı ile birlikte
N 140 E
N 140 LE - N 500 E
Her iki tarafından ve alttan ısıtılmaları sayesinde bu modeller okullarda, kreşlerde veya ergo terapide kullanılmak üzere optimal niteliktedir. Bu fırınlar takriben 900 °C - 1300 °C arası ısı derecelerinde kullanılmak üzere idealdir. Çift cidarlı ve arka planı havalandırılmış gövde sayesinde düşük gövde sıcaklıkları elde edilir. Kapıda konumlandırılmış Controller ünitesi sayesinde yakma eğrileri konforlu şekilde ayarlanabilir. Hazneli fırın modellerinin birçoğu stoktan teslim edilebilir.
Çift cidarlı arka planı havalandırılmış gövde
Gövde üzerinde uzun ömürlü ve çevre dostu toz boya donanımı
Kubbe şeklinde örülmüş olan ve kendi kendini taşıyan tahrip edilemez nitelikte tavan konstrüksiyonu
Controller ünitesi fırın kapısına sabitlenmiş olup konforlu kullanım için sökülebilir şekilde tasarlanmıştır
Ateş tuğlaları ile örülmüş çok katmanlı yalıtım tabakası ve arka planı yüksek kaliteli enerji tasarrufu sağlayan yalıtım sistemi ile
Fırın iç kısmının taş malzeme donanımı sayesinde temiz pişirme sonuçları temin edilmektedir
Uzun kullanım ömürlü sızdırmazlık elemanına sahip çift cidarlı kapı
Kapı sızdırmazlık elemanı elden taşlanmıştır (taş üzerine taş); N 140 E - N 280 E
Ayarlanabilir kapak
Zorunlu ayırma özellikli kapak temas şalteri
Üç taraftan ısıtmalı (sağ/sol taraftan ve tabandan)
Isıtma elemanları korunmuş bir konumda oluklar içine tesis edilmiş olup (N 140 E - N 280 E)
Serbest ısı yayan ısıtma elemanları taşıyıcı borular üzerine geçirilmiştir (N 500 E)
Isıtma sisteminin yarı iletken tipi röle üzerinden sessiz devreye alınması
Şalt işlemlerinin hızlı ritimleşmeleri sonucu olarak hassas ısı gidişatı sağlanmaktadır
Termal aygıt Tip S Çift cidarlı ve arka bölümü havalandırmalı
gövde, düşük dış hava sıcaklığı olan ortamlarda kullanım için geliştirilmiştir
N 500 E modelinde manuel hava tahliye kapağı
Hazneli fırınlar, 3-taraflı ısıtma
N 500 E
10
Model Tmax İç ebatları mm Hacim Dış ebatları mm Bağlantı- Elektrik Ağırlık
°C g d y l olarak G D Y1 değer/kW bağlantı* kg
N 140 LE 1100 400 580 570 140 720 1130 1440 6,0 1 fazlı2 275
N 210 LE 1100 450 580 700 210 770 1130 1570 9,0 3 fazlı 320
N 280 LE 1100 500 580 830 280 820 1130 1700 9,0 3 fazlı 375
N 140 E 1300 400 580 570 140 720 1130 1440 9,0 3 fazlı 275
N 210 E 1300 450 580 700 210 770 1130 1570 12,0 3 fazlı 320
N 280 E 1300 500 580 830 280 820 1130 1700 15,0 3 fazlı 375
N 500 E 1300 600 820 1000 500 1000 1470 1820 30,0 3 fazlı 700
1Alt ayak kısmı dahil olarak *Bağlantı gerilim hakkında bilgiler için sayfa 30
2230 V Bağlantı durumunda sigorta donanımı = 32 A
Artık malzeme kurutma fonksiyonu: Besleme klapesi, Controller ünitesi tarafından kumanda edilen ve ayarlanmış olan sıcaklık değerine erişildiğinde kapanır (N 140 E - N 280 E)
Hava tahliye yeri kapak içersinde, N 500 E modelinde de manuel hava tahliye borusu kapağı ile birlikte teslim edilmektedir
N 140 E - N 280 E modellerinde hava tahliye borusu bağlantısı (80 mm çapında)
3 adet seramik altlık ile birlikte gönderilir ve alt plaka yakacakların güvenli şekilde saklanması içindir (Modeller N 140 E - N 280 E)
Yakacakların düz şekilde düzenlenmesi (Model N 500 E) için olan SiC taban plakası ile birlikte gönderilir
Teslimata alt sehpa dahildir
800 mm alt tezgah yüksekliği ile konforlu yükleme olanağı sağlanmaktadır (N 500 E = 500 mm)
Kullanım kılavuzu uyarınca kullanım amacına uygun kullanım
Kumandanın açıklaması için sayfa 30
Bizim tavsiyemiz: Bir pişirme fırınının duvar kısımları ile ısıtma elemanlarının uzun ömürlü bir biçimde kullanılabilmeleri için fırının sürekli olarak azami verim sınırlarında kullanılmaması gerekmektedir. Takriben 900 °C - 1230 °C arası uygulama ısı dereceleri için N 100 - N 660 fırın modellerimizi ve sürekli olarak 1230 °C ısı derecesinin aşılması durumunda ise N 100/ H - N 660/ H fırın modellerimizi tavsiye etmekteyiz.
Standart donanımı hazneli fırın
Isıtma elemanlarının seramikten imal edilmiş olan taşıyıcı borular geçirilmesi sonucu olarak serbest ısı iletimi sağlanmıştır; optimal konumlandırma sonucu olarak da mükemmel ısı düzgünlüğü sağlanmıştır (N 500 E, N 100 - N 2200/H, NW 150 - NW 1000/H).
Çift cidarlı ve arka bölümü havalandırmalı gövde, düşük dış hava sıcaklığı olan ortamlarda kullanım için geliştirilmiştir (N 100 - N 2200/H, NW 150 - NW 1000/H)
Çift cidarlı ve uzun kullanım ömürlü sızdırmazlık elemanına sahip kapak.
Ön bölüm paslanmaz çelikten imal edilmiştir. (N 100 - N 2200/H, NW 150 - NW 1000/H)
Fırın ısıtma sisteminin şalt edilmesi için yarı iletken röleler kullanılmıştır. İşletim sırasında sessiz çalışma özellikleri ile birlikte, yarı iletken röleler kısa ritimler doğrultusunda şalt edilerek, ısı derecesi gidişatının, pişirme çizelgesine yönelik optimal bir biçimde uyarlanmasını sağlamaktadır.
Hava tahliyesinin eşit bir biçimde sağlanabilmesi için hava tahliye yeri fırın tavanının arka kısmında konumlandırılmıştır N 300, NW 300, N 280 E modeline kadar (N 440 ve N 660 modelleri için tavan kapağı).
Taban ısıtma sistemi düz istif parçası donanımlı SiC plakaları örtüsü tarafından korunmaktadır
Controller ünitesi fırın kapısına sabitlenmiş olup konforlu kullanım için sökülebilir şekilde tasarlanmıştır
Artık malzeme kurutma fonksiyonu:
Besleme klapesi, Controller ünitesi tarafından kumanda edilen ve ayarlanmış olan sıcaklık değerine erişildiğinde kapanır (NW 150 - NW 300, N 140 E - N 280 E, N 100 - N 300)
Daha kısa soğutma süreleri ve pişirme esnasında optimal hava besleme akışının sağlanabilmesi için kademesiz olarak ayarlanabilen hava besleme girişi ile donatılmıştır. Opsiyonel olarak otomatik kumanda sistemi ile teslim edilebilmektedir (modelinden itibaren NW 440, modelinden itibaren N 440, N 500 E).
Fırın bölümünün (NW 440 modelinden itibaren, N 440 modelinden itibaren, N 500 E modelinden itibaren) optimal şekilde havalandırılması için fırın tavanının ortasındaki atık hava kapağı.
12
İlave donanım hazneli fırınlar
Kurulum servisi
Fırının nakliye kuruluşu teslimatının yanı sıra, tarafımızca Avrupa'nın birçok Ülkesinde, fırının doğrudan kullanılacağı yere kadar teslimat hizmeti sunulmaktadır. Eğitimli bir personel fırını, çok kısa bir süre içinde kurulacak olan yerine getirir. Opsiyonel olarak müşteriye özel bilgilendirme satın alınabilir.
Yeni fırın hakkında çalıştırma tarifinin ve- rilmesi dahil olmak üzere, kullanım yerine kadar teslimat.
Manüel alan yönetimi (N 100 modelinden itibaren)
Bir taban ısıtma sistemi ile birlikte olmak üzere, isteğe bağlı olarak teslim edilen P470 yönetim sistemi tarafından ikinci bir ısıtma alanı da yönetilebilmektedir. Siz pişirme eğrinizi yine alıştığınız gibi kontrol sistemi üzerinden ayarlamaktasınız. Bu durumda ısı derecesi eşitliğinin yukarıdan aşağıya doğru değiştirilmesi gerektiğini tespit ettiğinizde ise, bu orantıyı basit bir biçimde elden bir sonraki pişirme için uyarlama imkanına sahip olmaktasınız.
Motorlu hava besleme kapağı
Kimyasal olarak bağlanmış olan su miktarı pişirme işlemi sırasında seramikten tahliye olduğunda (azami 600 °C), fırının hava besleme kapağının kapatılması gerekmekte olup, bu sayede fırının üst ısı derecesi seviyelerinde, iyi bir ısı düzgünlüğünün oluşumu ve cereyan oluşmaması temin edilmelidir.
Üç ve beş taraftan ısıtmalı Nabertherm hazneli fırınlarında (NW 150 - NW 300, N 100.. - N 300.., N 140 E - N 280 E), hava besleme kapağının önceden ayarlanmış bir sıcaklık değerinde otomatik olarak kapandığı kurutma fonksiyonu standart donanımına dahildir. Fırın alternatif olarak motorlu hava besleme kapağı ile de donatılabilir. Kapak, Controller ünitesinin ekstra fonksiyonu ile programa bağlı olarak açılır ve kapatılır. Bu ekstra fonksiyon özellikle, kapak hızlandırılmış soğutma için otomatik olarak açılacağında tavsiye edilir.
Fan
Soğutma süresini kısaltmak için ilave donanım olarak bir soğutma fanı bağlanabilir. Soğutma fanı segmentli kademe ile Controller ünitesinin ekstra fonksitonu ile açılıp kapatılabilir.
Paslanmaz çelik davlumbaz (NW 440, N 440 - N 660/H, N 500 E modellerinden itibaren)
Paslanmaz çelik davlumbaz manuel atık hava kapağı bulunan fırınlarda sevk edilir. Atık hava kapağından yayılan buhar ve gazlar muhafaza altında toplanır ve yukarı doğru defedilir. Muhafaza, müşteri tarafındaki 150 mm çaplı atık hava boru tesisatına bağlanabilir.
Kapı menteşesi solda
Özel yükseklik ölçüsüne sahip alt ayak kısmı
Tekerlekli alt sehpa (N 100 - N 300, N 140 E - N 280 E)
Tekerlekli alt sehpa iki adet yönlendirilebilir ve iki adet sabitleme tekerleği ile sevk edilir. Sehpa ölçüsü, fırının doldurma yüksekliği değişmeden ayn ıkalacak şekilde kısaltılır.
Hazneli fırın için yükleme tertibatı. Üzerinde istifleme sistemi bulunan fırın yükleme tertibatı, bir transpalet yardımıyla fırının içine yürütülerek konumlandırılmaktadır. Çatal genişlikleri max. 520 mm olan transpaletler için uygundur. Azami besleme ağırlığı: 150 kg.
Besleme çerçevesi transpaleti
Çatal genişliği 520 mm, çatal uzunluğu 1150 mm
Takılabilir plakalar ve destekler malların istiflenebilmeleri için. Beher fırın modeli için uyarlanmış olan pişirme yardımcı malzemeleri takımları sunulmaktadır.
Üzerinde besleme çerçevesi bulunan transpalet
