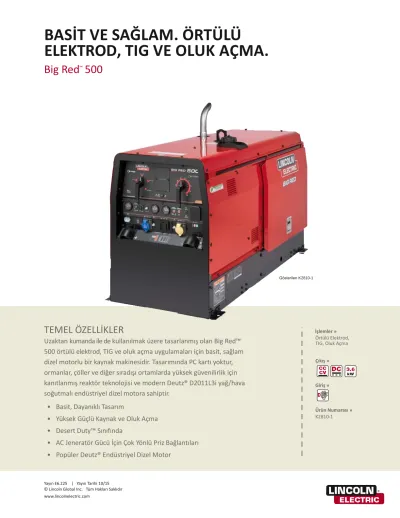

BASİT VE SAĞLAM. ÖRTÜLÜ ELEKTROD, TIG VE OLUK AÇMA.

(1)

BASİT VE SAĞLAM. ÖRTÜLÜ

ELEKTROD, TIG VE OLUK AÇMA.

Big Red

^™

500

Gösterilen K2810-1

TEMEL ÖZELLİKLER

İşlemler »

Uzaktan kumanda ile de kullanılmak üzere tasarlanmış olan Big Red™

500 örtülü elektrod, TIG ve oluk açma uygulamaları için basit, sağlam dizel motorlu bir kaynak makinesidir. Tasarımında PC kartı yoktur, ormanlar, çöller ve diğer sıradışı ortamlarda yüksek güvenilirlik için kanıtlanmış reaktör teknolojisi ve modern Deutz® D2011L3i yağ/hava soğutmalı endüstriyel dizel motora sahiptir.

• Basit, Dayanıklı Tasarım

• Yüksek Güçlü Kaynak ve Oluk Açma

• Desert Duty™ Sınıfında

• AC Jeneratör Gücü İçin Çok Yönlü Priz Bağlantıları

• Popüler Deutz® Endüstriyel Dizel Motor

Yayın E6.225 | Yayın Tarihi 10/15

Örtülü Elektrod, TIG, Oluk Açma Çıkış »

Giriş »

Ürün Numarası » K2810-1

(2)

ÖZELLİKLER

• Basit, Dayanıklı Tasarım

• Kanıtlanmış reaktör teknolojisi.

• PC kartı yoktur.

• Ağır kalibreli çelik taban, şasi, kasa yanları ve tavan.

• Yüksek Güçlü Kaynak ve Ark Oyma

• 600 Amper DC örtülü ve DC TIG kaynağı.

• 8 mm (5/16 inç) karbon arklı oluk açma.

• Desert Duty™ Sınıfında

• 55°C'ye kadar aşırı sıcaklıkta çalışma için test edilmiştir.

• 60Hz AC Jeneratör Gücü İçin Çok Yönlü Priz Bağlantıları

• Genel inşaat ekipmanları ile çalışır:

• 2.400 watt, 120V NEMA prizleri.

• 1.800 watt, 120V EURO prizleri.

• 120V prizler GFCI korumalıdır.

• 3.600 watt, 240V EURO priz, kolayca bir RCD (Residual Current Device) eklemek için bağlantı noktası ile.

• Popüler Deutz® Endüstriyel Dizel Motor

• Deutz® D2011L3i, 32 HP, 1800 RPM.

• 3-silindirli, yağ/hava-soğutmalı.

• EPA Tier 4i

• Düşük yağ basıncı ve yüksek sıcaklık için motor koruması.

• Az bakım ve uzun ömür.

PERFORMANS

• İnşaat ve bakım örtülü kaynağı için 500 amper nominal güçlü DC ark sabit akımlı kaynak güç kaynağı.

• Örtülü/ark oluk açma modunu veya TIG modunu seçmek üzere kaynak modu seçim düğmesi.

• 65 ila 500 amper arasında geniş çıkış aralığında seçim yapmak üzere 4 priz ve hassas kumanda.

• Elektrodun işe "yapışmasını" minimum seviyeye indiren daha kolay başlatmalar ve yeniden başlatmalar için dahili "sıcak" başlatma.

• 8 mm'ye (5/16 inç) kadar karbonla ark oyma.

• Sürterek başlatmalı DC TIG kaynağı.

• Öğütücü veya lambalar için 2.400 watt değerine kadar 120V jeneratör AC gücü sağlar ve diğer elektrikli aletler için 3.600 wattlık 240V AC jeneratör gücü sağlar.

• Nominal 120V ve 240V AC jeneratör gerilimi herhangi bir kaynak ayarından bağımsızdır.

• Multi-Weld® 350 sistemini ekleyerek Big Red™ 500 sabit akım DC kaynak çıkışından birden fazla ark elde edin. Mevcut güç 60V DC'de 8.100 watt'tır (58V DC'de 10.200 watt). Bkz. Multi-Weld® 350 bülten E5.302.

EŞ ZAMANLI KAYNAK VE GÜÇ YÜKLERİ

1 Faz (120V) 1 Faz (120V)

Kaynak Amperi Watt Amper Watt Amper

0 2400 20 3600 15

100 2400 20 3600 15

200 2400 20 3600 15

300 VE 1200 10 VEYA 1200 5

400 0 0 0 0

500 0 0 0 0

(3)

ÖZELLİKLER

• Basit Kumandalar - Minimum sürede eğitim gerektirir.

• Ağır iş, endüstriyel Deutz® dizel motora sahiptir.

• Değiştirilebilir filtreli basınçlı yağlama sistemi motorun tüm kritik bölümlerinin yağlanmasını sağlar.

• Motor göstergeleri yağ basıncını, sıcaklığı ve yakıt seviyesini gösterir.

• 76 litre (20 galon) plastik yakıt deposu ile tüm gün kaynak yapılabilir.

Ön filtreli su ayırıcı ve yakıt hattındaki bir filtre yakıtın temiz kalmasına yardımcı olur.

• Kilitlenebilir kayar kapı ile tek yönlü motor erişimi.

• RCD-hazır bağlantı noktası ile NEMA ve Avrupa tarzı prizler.

• Yağ boşaltma sistemi yağı makinenin tabanının ötesine yönlendirmek için küresel vana ve hortum içerir.

• Bakımı planlamak için motor saat ölçeri.

• Çizilmeye dayanıklı Lexan® isim plakası.

KALİTE VE GÜVENİLİRLİK

• Özellikle uzak konumlarda kaynak yapmak için tasarlanan Lincoln Electric's Big Red™ 500 güvenilir DC ark kaynağı performansı sağlar.

• Big Red™ 500 ağır kalibreli çelik kasa içine yerleştirilmiştir ve iş alanında dayanıklılık için tasarlanmıştır. Sağlam yapısı dahili parçaları korurken ağır saha kullanımına dayanır.

• Deutz® yağ/hava-soğutmalı endüstriyel dizel motor az bakım ve uzun ömür sağlar. Bakımı yapılacak radyatör ve radyatör hortumları yoktur.

EPA Tier 4i.

• Motor Koruma Sistemi düşük yağ basıncı veya yüksek motor sıcaklığı için otomatik kapatma özelliğine sahiptir.

• Düşük yağ basıncı veya yüksek motorr sıcaklılığı durumunda gösterge lambası yanar. Motor akü şarj sistemi arızası durumunda ikinci bir gösterge lambası yanar.

• 12V akü devresi üzerindeki devre kesici ilave parça kontrolü sağlar.

• Güvenilirlik ve uzun ömre yüksek kaliteli yalıtım ile rotorlar, statörler ve reaktördeki tüm bakır sargılar katkı sağlar.

• Standart çevre koruması statörler, rotorlar, reaktör, doğrultucu grubu ve maruz kalan elektrik bağlantıları üzerindeki kaplamaları içerir.

• Aşağıdaki parçalar, özellikle tropikal iklimler için, ilave çevre koruması için T-Plus™ kaplamalıdır: statörlerin işlenmiş iç çapı, statör bağlama çubuklarının iç tarafı ve rotorların işlenmiş dış çapı.

• ISO 9001 gereksinimlerine ve ISO 14001 çevre standartlarına göre sertifikalandırılmış bir kalite sistemi altında imal edilmiştir.

• IP23 kasa koruması.

• Üç yıllık Lincoln Electric garantisi (motor için üreticisi tarafından ayrı olarak garanti verilmektedir).

[ 3 ] | Big Red^™500

(4)

TEMEL KUMANDALAR

1. Akım Aralığı Seçici

2. 12V Akü Devresi için Devre Kesici 3. Başlatma Düğmesi

4. Çalıştırma/Durdurma Anahtarı 5. Yakıt Göstergesi/Saat Sayacı 6. RCD-Hazır Bağlantı Noktası Kapağı 7. Avrupa Prizi İçin 240V AC Devre Kesici

8. 240V AC Avrupa Prizi 1

9. Kapaklı Kaynak Çıkış Terminalleri, + ve -

10. NEMA Prizleri İçin 120V AC Devre Kesici 2

11. 120V AC NEMA Prizleri 3

12. Avrupa Prizi İçin 120V AC Devre Kesici 4 13. 120V AC Avrupa Prizi 5

14. Topraklama Saplaması 6

15. Yalıtılmış GFCI Modülü 7

16. Lokal/Uzaktan Kumanda Anahtarı 8 17. Uzaktan Kumanda Konektörü

18. Motor Akü Şarjı Lambası 19. Motor Koruma Lambası 20. Hassas Çıkış Kumandası

21. Motor Sıcaklığı ve Yağ Basıncı Göstergeleri 22. Kaynak Modu Seçim Anahtarı

23 22 21

20

19 18 17 16 15

14

10 11 12 13

23. İsteğe Bağlı Analog Kaynak Ölçerlere Erişim 9

MAKİNE TEKNİK ÖZELLİKLERİ

Ürün Adı

Sipariş

Bilgileri Açıklama

CC Nominal Çıkış⁽¹⁾ Akım/Gerilim/Çalışma Çevrimi

Jeneratör AC Güç⁽²⁾

Boyutlar Y x G x U inç (mm)

Ağırlık lbs. (kg) Big Red^™500 K2810-1 3.600 Watt'lık AC Gücü ile

500 Amper DC Ark Kaynağı Makinesi

40º C'de DC Sabit Akım 500A/30V/%40 450A/34V/%60 400A/36V/%100

65-500A 90V DC Maks OCV @ 1,890 RPM

3.600 Watt'a Kadar 60 Hz 120V Dubleks NEMA NEMA Priz / Yalıtımlı GFCI Modülü İle

20A 120V Avrupa Priz /NEMA Dubleks Priz ile Paylaşılan Yalıtımlı GFCI Modülü İle

15A 240V 1-Faz Avrupa Priz

15A

36.9 x 28.3 x 65.1 (937 x 718 x 1654)

Egzoz borusunun üzerine:

46.5 inç (1181 mm) 1538 (697)

(5)

MOTOR TEKNİK ÖZELLİKLERİ

Motor Modeli Tanım

Beygir Gücü ve

Silindir Hacmi Kapasiteler Çalışma Hızları

Yakıt Tüketimi

Deutz^®Diesel ⁽³⁾ D2011L3i EPA Tier 4i

3 Silindirli, 4 Çevrimli Yağ/Hava-Soğutmalı Dizel Motor Kuru Tip Kartuşlu Hava Filtresi ile

MSHA Onaylı

32 HP @ 1800 RPM

173 cu in (2.8 ltr)

Yakıt:

20.0 gals (76 ltr) Yağ:

6.3 qts (6.0 ltr)

Tam Yük: 1,800 500A/30V/%40 400A/36V/%100 Yüksek Rölanti: 1,890 RPM

1.0 gal/sa - 3.6 ltr/sa 1.5 gal/sa - 5.6 ltr/sa 0.6 gal/sa - 2.1 ltr/sa

(3)Deutz® tüm parçalar için 2 yıl/2.000 saat, temel parçalar için 3 yıl/3.000 saattir.

ÖNERİLEN AKSESUARLAR

GENEL SEÇENEKLER

Orta Boy Kaynak Makinesi Römorku Ağır iş yol, arazi, tesis ve açık alan kullanımı için.

Döner ayaklı kriko, emniyet zincirleri ve 13 inç (330 mm) tekerlekler

içerir. Sağlam 0,120 inç (3,0 mm) kaynaklı dikdörtgen çelik borulu iskelet yapısı üstün pas ve korozyon direnci için fosfatla dağlanmış ve toz boya ile boyanmıştır.

Düşük salınımlı süspansiyon yönetilebilir makas rayı ağırlığı ile üstün stabilite sağlar. Tekerlek rulmanları yüksek viskozite, yüksek basınç, düşük kayıplı Lubriplate® gres yağı ile paketlenir. Duo- Hitch® içerir– 2 inç (51 mm) Bilya/Çekme Halkası kombinasyonlu bağlantı. Toplam genişlik 60 inç (1524 mm). Toplam uzunluk 124 inç (3150 mm).

Sipariş:

K2636-1 Römork

K2639-1 Çamurluk ve Lamba Kiti K2640-1 Kablo Rakı

Dört Tekerlekli Yönlendirilebilir Açık Alan Römorku

Arazi, tesis ve açık alan kullanımı için.

Çekme çubuğu dikey konuma yükseltildiğinde otomatik olarak devreye giren çekme çubuğu kilidine sahiptir. 13 inç (330 mm) tekerlekler.

Tekerlek rulmanları yüksek viskozite, yüksek basınç, düşük kayıplı Lubriplate®

gres yağı ile paketlenir. Sağlam 3/16 inç (4,8 mm) kaynaklı dikdörtgen çelik iskelet yapısı üstün pas ve korozyon direnci için fosfatla dağlanmış ve toz boya ile boyanmıştır. Ayrıca Duo-Hitch®

içerir– 2 inç (51 mm) Bilya/Çekme Halkası kombinasyonlu bağlantı. Toplam genişlik 55 inç (1397 mm). Toplam uzunluk 124,5 inç (3162 mm).

Sipariş K2641-2

Analog Kaynak Ölçer Kiti Volt ve amper için kolay okunan analog sayaçlar. Montajı kolaydır.

Kıvılcım Önleme Kiti

Susturucu egzoz borusuna monte edilir.

Kıvılcım emisyonlarını tamamen ortadan kaldırır.

Multi-Weld® 350

Bir kaynak güç kaynağının DC çıkışından birden fazla ark için. Multi-Weld® 350 ve dağıtım sistemi için bkz. E5.302 bülteni.

ÖRTÜLÜ SEÇENEKLERİ Aksesuar Kiti

Örtülü kaynak için. Tırnaklı 35 ft. (10,7 m) 2/0 elektrod kablosu, tırnaklı 30 ft. (9,1 m) 2/0 şase kablosu, baş koruması, filtre plakası, şase pensesi ve elektrod tutucu içerir. 400 amper kapasite.

Sipariş K704

Uzaktan Kumanda

Uzaktan kumandalı reosta makineden 30,5 m'ye (100 ft.) kadar makine çıkışı değişiklikleri sağlar. Kumanda panelindeki prize takılır.

TIG SEÇENEKLERİ Pro-Torch™ PTA-26V TIG Torcu Gaz akışı kontrolü için valfli hava soğutmalı 200 amper torc. 25 ft.

(7,6 m) uzunluğunda.

Magnum® Parça Kiti PTA-26V TIG Torcu için

Magnum® Parça Kiti kaynak işlemini başlatmanız için ihtiyaç duyduğunuz tüm torç aksesuarlarını sağlar. Parça kiti tümü yeniden kapatılabilir taşınması kolay torba içinde paketli olarak çeşitli boyutlarda tespit parçaları, tespit parçası gövdeleri, arka başlık, alümin nozullar ve tungstenler sağlar.

Sipariş KP509

[ 5 ] | Big Red^™500

(6)

ÜRÜN TEKNİK ÖZELLİKLERİ

Net

Ürün Ürün Nominal Güç Çıkış Motor Silindir HP @ Y x G x D Ağırlık

Adı Numarası Akım/Gerilim/Çalışma Çevrimi Aralığı Modeli Sayısı Devir (RPM) inç (mm) lbs. (kg)

Big Red^™ 500

K2810-1 40º C'de

500A/30V/%40 450A/34V/%60 400A/36V/%100

Kaynak:

65-500A DC AC Güç:

3600 watt

Deutz^®D2011L3i Dizel EPA Tier 4i

3 32 @ 1800 36.9 x 28.3 x 65.1 (937 x 718 x 1654)

Egzoz borusunun üzerine:

46.5 inç (1181 mm) 1538 (697)

Lincoln Electric ekipmanı ile en iyi kaynak sonuçları elde etmek için daima Lincoln Electric sarf malzemeleri kullanın.

Daha fazla detay için www.lincolnelectric.com adresini ziyaret edin.

ISO Kalite ve Çevre Yönetim Sistemleri sertifikasına sahip bir tesiste üretilmiştir.

M Ü Ş T E R İ D E S T E K P O L İ T İ K A M I Z

Lincoln Electric Şirketinin faaliyet alanı, yüksek kalitede kaynak ekipmanlarını, sarf malzemelerini ve kesme ekipmanlarını imal etmek ve satmaktır. Amacımız müşterilerimizin ihtiyaçlarını karşılamak ve beklentilerini aşmaktır.

Gerektiğinde alıcılar ürünlerin kullanımıyla ilgili tavsiye veya bilgi için Lincoln Electric'e başvurabilirler. Çalışanlarımız soruları müşteriler tarafından kendilerine sağlanan bilgilere ve uygulama ile ilgili olarak sahip olabilecekleri bilgiye bağlı olarak ellerinden gelen en iyi şekilde yanıtlarlar. Bununla birlikte, çalışanlarımız belirli bir kaynaklı parça için sağlanan bilgileri doğrulamak veya mühendislik gereksinimlerini değerlendirmekle sorumlu değildirler.

Dolayısıyla, Lincoln Electric bu tür bilgi veya tavsiye ile ilgili olarak herhangi bir sorumluluk garanti veya taahhüt etmez veya kabul etmez. Ayrıca, bu türden bilginin veya tavsiyenin sağlanması ürünlerimiz üzerinde herhangi bir garanti oluşturmaz, garantiyi genişletmez veya değiştirmez. Herhangi bir zımni ticari garanti veya herhangi bir müşterinin özel amacına uygunluk ile ilgili herhangi bir garanti dahil olmak üzere, bilgi ve tavsiyeden doğabilecek
