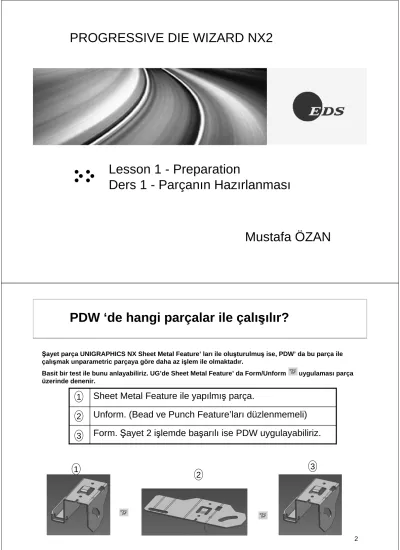

PROGRESSIVE DIE WIZARD NX2
Mustafa ÖZAN Lesson 1 - Preparation
Ders 1 - Parçanın Hazırlanması
Şayet parça UNIGRAPHICS NX Sheet Metal Feature’ ları ile oluşturulmuşise, PDW’ da bu parça ile çalışmak unparametric parçaya göre daha az işlem ile olmaktadır.
Basit bir test ile bunu anlayabiliriz. UG’de Sheet Metal Feature’ da Form/Unform uygulaması parça üzerinde denenir.
PDW ‘de hangi parçalar ile çalışılır?
Form. Şayet 2 işlemde başarılı ise PDW uygulayabiliriz.
Unform. (Bead ve Punch Feature’ları düzlenmemeli) Sheet Metal Feature ile yapılmış parça.
1 2
3 1
2
3
3 Şayet parça ‘Unparameterized’ yani Sheet Metal Feature’ ları ile yapılmamışise, PDW’ daki ‘Feature Recognition’ özelliği kullanılarak, PDW’ da kullanılacak hale getirilmesi için gerekli Sheet Metal Feature özellikleri otomatik olarak tanımlanır ve yaratılır.
PDW ‘de hangi parçalar ile çalışılır?
4 1. PDW_EGITIM\parametric klasörü içindeki ‘parametric.prt’ dosyasını açalım.
UYGULAMA-1
Parça Uygunluğunun Kontrolü
2. ‘Unform All’ ile parçanın açılımını yapalım. Sheet Metal Feature’larının çoğunu açar. Fakat ‘Punch veya Bead’ gibi Feature’ları düzleştiremez. Parçanın açılması ile Sheet Metal Feature’larının kullanıldığı ispatlanmış olur.
PDW, parçaya ait Blank’i oluşturabilir. Açıldıktan sonra Unform ile kapatarak dizayn sırasında yapılmışherhangi bir constraint hatası var mı kontrol edilir. Burada da problem yok ise PDW parça oluşumundaki bütün işlemleri simule edebilir.
3. ‘Progressive Die Wizard’ araç çubuğunda PDW Tools ‘daki ‘Form/Unform’ ile parçayı kapatalım.
Kapalı pozisyona geldiğinde tekrar ‘PDW Tools’ a tıklayarak çubuğu kapatalım.
5 4. ‘Preferences/Sheet Metal’ den ‘Bend Allowance Formula (BAF)’ değerini ayarlayalım. Bu BAF
değeri Blank’in boyutunu değiştirecektir.
k-faktör değerini 0.45 olacak şekilde ayarlayalım.
‘Default Material’ ı (Steel) not alalım.
UYGULAMA-1
Parça Uygunluğunun Kontrolü
5. Information / Part / Loaded Parts’dan ‘parça birimine bakalım’.
Bütün parçaların birimleri aynı birimden olmalı. Karışık birimlilerde PDW çalışmaz.
6. ‘Part Navigator’ dan Flange feature üzerine gelerek MB3’ e klikleyerek ‘Edit Parameters’ı seçelim.
Buradan Flange’ lara ait BAF değerlerini bulabiliriz.
7. Parçanın kalınlığını bulalım. Information / Object ile et kalınlığını gösteren bir kenar seçelim.
Yaklaşık olarak 2.66 mm ‘dir.
8. Save and Close ile kaydedip çıkalım.
PDW Araç Çubuğu
7 Parametrik olmayan (unparameterized) bir modeli ‘Sheet Metal Design (SMD)’ modeli haline getirmek için kullanırız. Genellikle import yapılan parçalar (iges gibi) parametrik değildir.
PDW, SOLID model ile çalışır. Yüzeyleri dikmek (sew) gerekebilir. Modeli incelemek için ‘Analysis / Examine Geometry’ kullanılabilir.
UNIGRAPHICS NX Sheet Metal özellikleri ile yapılmamışparametrik olmayan bir model için şunları yapmalıyız;
- File / Utilities / Part Cleanup.
- Edit / Feature / Remove Parameters.
- Parçanın tek bir SOLID BODY olduğu görülür. Bu haldeyken kaydetmek gerekir.
1. Feature Recognition
Part Management
‘Feature Recognition’ a bastığımızda karşımıza aşağıdaki pencere gelir.
İlk işlem olarak ‘Part Management’ a basmamız gerekir. ‘Control’ ve ‘SMD’ part dosyaları oluşturmak için isim girmemizi ve onaylamamızı isteyecektir. Bu part dosyalarına UG penceresindeki Window’ dan ulaşabiliriz.
Control part SMD part
8 Control part orijinal ve Assembly Navigator’da en üstte, SMD Parts da components olacak şekilde küçük bir Assembly oluşacaktır.
Bu oluşan küçük Assembly’nin daha sonradan yapılacak Tooling Project Assembly ile ilişkisi yoktur.
1. Feature Recognition
Feature Recognition
Feature (Feature List) ve ilişkilindirilmişlan feature (Relational Feature List) listesini gösterir.
Auto Recognition ile model analiz edilir ve sheet metal feature’lar listelenir. Analiz sonunda Feature List altında tanımlanan sheet metal feature’lar listelenir.
Color bar : Feature seçip ve renginin değiştirilmesini sağlar.
Check Result: Tanımlanamayan Face’leri gösterir. Bunların kalıp oluşumunda gerekli olup/olmadığını saptamamıza yapar.
Clear All Features: Bütün tanımlanan Feature’ları listeden temizler.
Delete: Seçilen Feature’ları siler.
Combine: ‘Combine Feature’
listesindeki Feature’ları birleştirmeyi sağlar.
Filter Faces: Feature’ ları seçimde birbirinden ayırmak / bölmek için kullanılır.
Edit: Listeden seçilen Feature’ın edit edilmesini sağlar.
9
‘Feature List’ içindeki tanımlanan feature’ lardan birine çift kliklendiğinde ‘Edit Feature’ penceresi açılır. Bu pencereye listeden feature seçip Edit butonuna basıldığında da ulaşılır. Buradaki feature’ lar, kalıp için oluşturulmadan önce parametreleri edit edilebilir.
1. Feature Recognition
Feature Builder
Feature Builder sekmesi seçilip, ‘Build All’ kliklenirse tanımlanan bütün feature’ lar kalıp için oluşturulur. ‘Feature List’ altında sıralanır.
Build Selected: Seçilen Feature’ları oluşturur.
Build Branch: Seçilen Feature’a bağlı bütün Feature’ları (grupları)
oluşturur. Oluşturulan bütün Feature’lar Model Navigator’
da görünür.
Change Displayed Part: Two Views seçildiğinde Work Part solda, SMD Part sağda olacak şekilde pencere açılır. Seçilmez ise buradaki buton ile parçalar arasında geçişyapılır.
Link Selected Feature: Feature List içindeki feature’ lardan, oluşturulan yeni parçaya Sheet olarak bağ oluşturur. Oluşturulan bu bağModel Navigator’ da Linked Face/Body olarak görünür. UG’ de kolayca oluşturulamayan feature’lar için kullanışlıdır.
1. Feature Recognition
Preference
Preference sekmesinde,
‘Thickness Variable Ratio’ (bütün sheetler belirtilen tolerans değerinde düzgündür) değeri girilir.
‘Minimum Bend Radius’ ile büküme ait en küçük iç yarıçap değeri belirtilir. (0 verilirse büküm olmayacaktır.)
Seçilen kutulara ait feature’lar, kalıp için feature oluşturma işleminde tanınmayacaktır.
Aynı zamanda Feature Builder/Build All denildiğinde burada seçili olan feature’ lar oluşturulmayacaktır.
11
UYGULAMA-2
Parametrik Olmayan Modelde Feature Oluşturma
1. PDW_EGITIM\unparametric klasörü içindeki “unparametric.prt’ dosyasını açalım.
2. Parçayı Rotate/Zoom/Pan komutları yardımıyla hangi feature’ lara sahip olduğunu anlamak için inceleyelim.
3. ‘Feature Recognition’ a klikleyelim. Part Management klikleyip çıkan iki pencereye OK diyelim.
4. Parça üzerindeki en büyük düz yüzeyi seçip, Auto Recognition ‘ı klikleyelim.
12
UYGULAMA-2
Parametrik Olmayan Modelde Feature Oluşturma
NOT: Auto Regonition işlemi sonunda ‘Check Result’ butonuna basarsak 3 tane feature olmayan Face olduğunu görürürüz. Bu Face’ler büküme (bend) ait yüzeylerdir, bu nedenle herhangi bir problem çıkarmayacaklardır. Bu tür durumlarda manuel olarak feature tanımlamak mümkündür.
5. ‘Feature Builder’ sekmesinden ‘Build All’ ı seçelim. Sistem bütün feature’ları oluşturmaya başlayacak, sketch’ler, datum plane’ler yaratıp form ve unform işlemleri yapacaktır.
13
UYGULAMA-2
Parametrik Olmayan Modelde Feature Oluşturma
6. Unform ve Form ile parçayı açıp kapayalım.
7. Part Navigator ‘dan oluşan feature’ları kontrol edelim.
Assembly Navigator ‘dan oluşan Assembly’leri kontrol edelim. Aşağıdaki liste gibi görünmüyor ise görünen dosya ismi üzerine gelip MB3 ve Display Parent ‘ı seçelim. Layer’ lara da göz atalım.
Save and Close ile kaydedip çıkalım.
