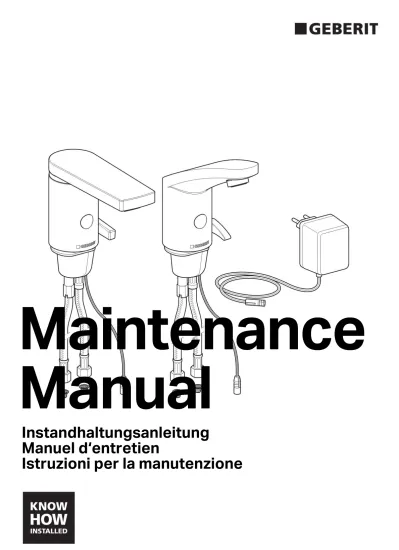

Maintenance Manual
Instandhaltungsanleitung Manuel d‘entretien
Istruzioni per la manutenzione
Içindekiler
D56738-001 © 10-2012
Içindekiler... 2
Hedef grup ... 2
Simgelerin açıklaması... 2
Güvenlik bilgileri... 2
Ürün atama ... 2
Yapısı... 3
Arıza bulma... 4
Geberit servis kumandası ile ayarlar ... 6
Manuel ayarlar ... 10
Modun aktifleştirilmesi ...11
A – Temizleme izni ...12
B – Deşarj süresinin fabrika ayarına getirilmesi ...12
C – Su tasarrufu süresinin ayarlanması ...12
D – Durma süresinin 120 saniyeye ayarlanması ...12
E – Algılama mesafesinin ayarlanması ...13
Tüm ayarların geri alınması ...13
Bakım ve periyodik bakım... 14
Üst yüzeyin temizlenmesi (temizleme fonksiyonu) ...14
Musluk perlatörünün temizlenmesi ...14
Filtre sepetinin temizlenmesi ...14
Su sıcaklığının ayarlanması (bataryalı, kolsuz) ...14
Sıcak su sınırlayıcı ayarının değiştirilmesi ...15
Bertaraf etme ... 16
Bu doküman, EN IEC 62079:2001 uyarınca uzmanlar için hazırlanmıştır.
– Tamir işleri yalnızca, orijinal yedek parçalar ve aksesuarlar kullanılarak bir uzman tarafından yapılmalıdır – Lavabo armatürü üzerinde değişiklik veya eklemeler yapılmamalıdır
Bu belge aşağıdaki Geberit ürünlerinin bakımını tanımlamaktadır:
– 116.135.21.1, Geberit lavabo armatürü Tip 185, şebeke, bataryasız – 116.136.21.1, Geberit lavabo armatürü Tip 186, şebeke, bataryasız – 116.145.21.1, Geberit lavabo armatürü Tip 185, şebeke, kolsuz bataryalı – 116.146.21.1, Geberit lavabo armatürü Tip 186, şebeke, kolsuz bataryalı – 116.155.21.1, Geberit lavabo armatürü Tip 185, şebeke, bataryalı ve kollu – 116.156.21.1, Geberit lavabo armatürü Tip 186, şebeke, bataryalı ve kollu
Içindekiler
Hedef grup
Simgelerin açıklaması
Simge Anlamı
DİKKAT Hafif veya orta ağırlıkta yaralanmalara veya maddi hasara neden olabilecek muhtemelen tehlikeli durumlara dikkat çeker.
Önemli bir bilgiye dikkat çeker.
Güvenlik bilgileri
Ürün atama
TR EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR SR EE LV LT BG RO GR TR RU Yapısı
1 Armatür gövdesi 2 Durdurma vidası 3 Batarya kolu 4 Sıcak su sınırlayıcı 5 Musluk perlatörü 6 İnfraret sensör 7 Pil yuvası 8 Elektrik adaptörü 9 Çek valf
10 Esnek spiral hortum 11 Filtre sepeti
12 Elektrik transformatörü 13 Uzun somun
14 Dişli rot
Yapısı
9
17 18
13 14 15 16
12
11 10 9
8 7
6
4 3
5 2
1
Arıza bulma
D56738-001 © 10-2012
Arıza bulma
Sorun Muhtemel sebep Yardım
Su yok • Ara musluklar kapalı Ara musluklar açılmalı
• Musluk perlatörü tıkalı veya kirli Musluk perlatörü temizlenmeli veya değiştirilmeli
• Bkz. "Bakım ve periyodik bakım"
• Filtre sepeti tıkalı veya kirli Filtre sepeti temizlenmeli veya değiştirilmeli
• Bkz. "Bakım ve periyodik bakım"
• Esnek spiral hortum bükülmüş Bükülmüş yer giderilmeli
• Su şebekesinde basınç yok Su basıncı kontrol edilmeli
• Su basıncının sağlanması
• Şebeke akımı mevcut değil Elektrik bağlantısı kontrol edilmeli
• Güç ünitesi ile elektrik adaptörü arasında kablo bağlantısı yok
Kablo bağlantısı yapılmalı
• Elektrik adaptörünün terminallerinde korozyon var
Terminaller temizlenmeli veya elektrik adaptörü değiştirilmeli
• Bağlantı kablosu bükülmüş veya kırılmış
Hatalı parçalar değiştirilmeli
• Durdurma vidası yok veya hatalı Durdurma vidası takılmalı veya değiştirilmeli
• Batarya temizlik modunda Temizlik modunun sona ermesi beklenmeli (yaklaşık 2 dak)
• Elektrik adaptörü arızalı Elektrik adaptörü değiştirilmeli
• Algılama mesafesi doğru ayarlanmamış
Algılama mesafesi doğru ayarlanmalı
• Bkz. "Geberit servis kumandası ile ayarlar"
veya "manuel ayarlar"
• İnfraret penceresi çizilmiş veya kirli İnfraret penceresi temizlenmeli veya infraret sensörü değiştirilmeli
• Lavabodan rahatsız edici yansımalar geliyor
Algılama mesafesi doğru ayarlanmalı
• Bkz. "Geberit servis kumandası ile ayarlar"
veya "manuel ayarlar"
• Selenoid valf terminalleri aşınmış Terminaller temizlenmeli veya selenoid valf değiştirilmeli
• Selenoid valf arızalı Selenoid valf değiştirilmeli
• İnfraret sensörün terminalleri korozyona uğramış
Terminaller temizlenmeli veya infraret sensörü değiştirilmeli
• İnfraret sensörü arızalı İnfraret sensörü değiştirilmeli Su sürekli olarak akıyor ve algılama
alanında bir cisim belirdiğinde duruyor
• İnfraret sensörü ve selenoid valf arasındaki yaylı kontaklar hatalı bağlanmış
Tapa bağlantısı doğru takılmalı
Devamlı akış (su akışı durmuyor) • Algılama alanında rahatsız edici objeler var
Objeler algılama alanından uzaklaştırılmalı
• Arkasından durdurma vidasını çıkarın, sonra yeniden yerine takın. Algılama işlemine müdahale etmeyin (su akışı durana ve infraret penceresindeki LED sönene kadar beklenmeli)
• İnfraret sensörü arızalı İnfraret sensörü değiştirilmeli
• Yanlış sensör modu Sensör modu değiştirilmeli veya sensör resetlenmeli
• Bkz. "Geberit servis kumandası ile ayarlar"
veya "manuel ayarlar"
• Su şebekesindeki basınç çok yüksek Su şebekesindeki basınç kontrol edilmeli
• Şebeke suyu basıncını 0,5–8,0 bara ayarlayın
• Selenoid valf arızalı Selenoid valf değiştirilmeli Durdurma vidası çıkartılmış olmasına
rağmen su akmaya devam ediyor
• İnfraret sensörü arızalı İnfraret sensörü değiştirilmeli
TR EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR SR EE LV LT BG RO GR TR RU Arıza bulma
Su kendiliğinden akmaya başlıyor • İnfraret penceresi çizilmiş veya kirli İnfraret penceresi temizlenmeli veya infraret sensörü değiştirilmeli
• Batarya mekandaki etkenlerden etkileniyor (ayna, metal yüzeyler, camdan lavabolar vb.)
Sensör resetlenmeli
• Bkz. "Geberit servis kumandası ile ayarlar"
veya "manuel ayarlar"
• Su şebekesinde basınç dalgalanması
Uygun bir basınç regülatörü monte edilmeli
Bataryada kaçak var, bataryadan su sızıyor
• Su yolunda kaçak, contalar hatalı Su yolundaki bağlantılar kontrol edilmeli
• Hatalıysa contalar değiştirilmeli
• Su çıkışından su damlıyor, selenoid valf doğru kapatmıyor
Selenoid valf temizlenmeli veya değiştirilmeli
Sıcaklık doğru ayarlanamıyor • Sıcak veya soğuk su ya hiç yok veya çok az mevcut. Ara musluklar tamamen açık değil
Ara musluklar tamamen açılmalı
• Ana su vanasının filtre sepeti tıkalı veya kirli
Filtre sepetinin temizlenmesi veya değiştirilmesi
• Bkz. "Bakım ve periyodik bakım"
• Sıcak ve soğuk su hattındaki basınç farkı 1,5 bardan fazla
Her iki hattın basınç farkı denkleştirilmeli
• Daha yüksek basınca sahip hatta ara musluğu biraz kapatın
• Debi regülatörü veya basınç düşürme valfı monte edin
• Esnek spiral hortum bükülmüş Bükülmüş yer giderilmeli
• Armatür gövdesindeki veya esnek spiral hortumundaki çek valf bloke olmuş
Blokaj giderilmeli veya çek valf değiştirilmeli
• Su sıcaklığı çok düşük veya çok yüksek
Su şebekesindeki veya sıcak su haznesindeki sıcaklık kontrol edilmeli
• Su sıcaklığı çok düşük Sıcak su sınırlayıcı ayarı değiştirilmeli
• Bkz. "Bakım ve periyodik bakım"
• Esnek spiral hortumlar doğru birleştirilmemiş (soğuk sıcağa ve sıcak soğuğa)
Esnek spiral hortumlar doğru bağlanmalı
Sorun Muhtemel sebep Yardım
Geberit servis kumandası ile ayarlar
D56738-001 © 10-2012
"Menü kodu" sütunundaki numaralar ve kavramlar Geberit servis kumandasının ekranındaki göstergedekilerle aynıdır. Bununla ilgili diğer bilgiler Geberit servis kumandasının kullanma kılavuzunda bulunmaktadır.
[ ] içindeki bilgiler Geberit servis kumandasının ekranında gösterilenlerle ayndır.
< > içindeki bilgiler Geberit servis kumandasının ekranında gösterilenlerle aynıdır.
Geberit servis kumandası ile ayarlar
Geberit servis kumandası iki yönlü moda ayarlanmalıdr.
Komutlar Menü kodu [EN]
[DE]
Tanım Kullanım Ayar aralığı Fabrika
ayarı
20 [Valve]
[Ventil]
Selenoid valfın devreye sokulması.
Tekrar kapatılana kadar akmaya devam eder (10 dakika sonra otomatik olarak kapanır)
a) Valfın fonksiyon testi b) Duran suyun yıkanması (Tıkanıklık)
c) Boru hattının ve armatürün dezenfeksiyonu (Asgari 3 dak, asgari 70 °C'de)
d) Kış ayları için boşaltma
Açık = <OK>
Kapalı = <OK>
Kapalı
21
[RangeTest]
[TestErfas]
Algılama alanının kontrolü.
İnfraret penceresindeki kırmızı LED algılama alanına bir cisim girdiğinde yanmaya başlar, bu sırada deşarj yapılmaz (90 sn sonra otomatik olarak kapatır)
Kullanıcı tanımada sorunlar Açık = <OK>
Kapalı = <OK>
Kapalı
22
[ResetSens]
[ResetSens]
Sensör resetleme.
İnfraret sensörü kalibrasyonu yeniden yapılır
a) Algılama arızalarında
b) Ortamda değişiklik var (örneğin yeni lavabo)
Başlatma = <OK> –
23 [FactrySet]
[Werkseinst]
Fabrika ayarları.
Tüm fonksiyonlar fabrika ayarına geri alınır
Fonksiyon arızalarında Başlatma = <OK> –
24
[CleanMode]
[Reinigung]
Temizlik fonksiyonunu açın.
Armatür 90 sn için devre dışı
Armatürün ve lavabonun su akmadan temizlenmesi
Başlatma = <OK> –
Programlar Menü kodu [EN]
[DE]
Tanım Kullanım Ayar aralığı Fabrika
ayarı
30
[MainProgr]
[Hauptmenü]
Ana menüyü seçin.
Hazır: Algılama alanında bir cisim bulunduğu sürece yıkamaya devam eder.
Su tasarrufu: bkz. menü kodu 44 Durma süresi: bkz. menü kodu 43
Üç programdan birinin seçilmesi Hazır = [A]
Su tasarrufu = [B]
Durma süresi = [C]
[A]
31 [Esaver]
[E Sparen]
Enerji tasarrufunun seçilmesi.
İnfraret sensörün reaksiyon hızını son kullanımdan sonra 40 [ESaverT] menü noktasındaki sürenin bitimi ile birlikte yavaşlatır
Pilin yaşam süresinin uzatılması Açık = [ON]
Kapalı = [OFF]
[OFF]
TR EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR SR EE LV LT BG RO GR TR RU Geberit servis kumandası ile ayarlar
32 [CleanEn]
[FreiReini]
Temizleme izni.
Bir kişiye temizlik fonksiyonunu başlatma yetkisi verir (Bkz. "Bakım ve periyodik bakım")
Temizlik fonksiyonunun başlatılması için koşul
Açık = [ON]
Kapalı = [OFF]
[OFF]
33 [IntFlush]
[IntervSp]
Aralıklı deşarjın seçilmesi.
Aralıklı deşarj programını başlatır.
Armatür, 42 [IntervalT] menü kodundaki giriş değeri kadar aralıkla son kullanımdan sonra 41 [IntFlushT]
menü kodundaki giriş değerinin süresi kadar otomatik deşarj yapar
a) Hijyen
b) Duran suyun yıkanması (Tıkanıklık)
Açık = [ON]
Kapalı = [OFF]
[OFF]
Parametre Menü kodu [EN]
[DE]
Tanım Kullanım Ayar aralığı Fabrika ayarı
40 [ESaverT]
[EnerSparZ]
Enerji tasarrufu ayar süresinin ayarlanması.
31 [Esaver] menü kodundaki ayar [ON]
konumunda ise aktiftir
– 6–48 saat [...] 24 saat [24]
41 [IntFlushT]
[IntervSpZ]
Aralıklı deşarj – Akış zamanının ayarlanması.
33 [IntFlush] menü kodundaki ayar [ON] konumunda ise aktiftir
– 3–180 sn. [...] 3 sn. [3]
42 [IntervalT]
[IntervalZ]
Aralıklı deşarj – Deşarj aralığının ayarlanması.
33 [IntFlush] menü kodundaki ayar [ON] konumunda ise aktiftir
– 1–168 saat [...] 168 saat [168]
43
[RunOnTime]
[NachlaufZ]
Durma süresinin ayarlanması.
30 [MainProgr] menü kodunda [C]
seçilmişse aktiftir. Armatür, cismin algılama alanını terk etmesinden sonra girilen değer kadar akmaya devam eder
a) Hijyen
b) Gereçlerin temizlenmesi
1–180 sn. [...] 120 sn. [120]
44
[WSaverT]
[TWSparenZ]
İçme suyu tasarrufu süresinin ayarlanması.
30 [MainProgr] menü kodunda [B]
seçilmişse aktiftir. Armatür, algılama alanında bir cisim bulunduğu sürece, ama en çok girilmiş olan değer kadar akmaya devam eder
a) Su tasarrufu
b) Belli bir su miktarının alınması
3–180 sn. [...] 10 sn. [10]
45
[DetectRng]
[Erfassdis]
Algılama mesafesinin ayarlanması.
ayarlama [0]: Elinizi infraret
penceresindeki LED yanıp sönmeye başlayana kadar algılama alanında tutun. LED bir saniye yanana ve su çıkışı gerçekleşene kadar elinizi istenen algılama mesafesinde tutun
Algılama mesafesinin kişisel olarak uyarlanması
Manuel 5–33 cm = [0]
11–14 cm = [1]
16–19 cm = [2]
21–24 cm = [3]
26–29 cm = [4]
31–33 cm = [5]
16–19 cm [2]
Programlar Menü kodu [EN]
[DE]
Tanım Kullanım Ayar aralığı Fabrika
ayarı
Geberit servis kumandası ile ayarlar
D56738-001 © 10-2012
46
[SensorUp]
[SensOben]
Üst sensörlü çalışmasının ayarlanması.
Kapalı: İnfraret sensörü kapalıdır. (Her iki infraret sensörü aynı anda kapalı olamaz)
Oto: İnfraret sensörü gereğinde
"Dinamik" konumuna geçer.
Dinamik: İnfraret sensörü, sadece hareket eden cisimlere reaksiyon gösterir
Rahatsız eden harici etkilerde algılama güvenliğinin iyileştirilmesi (örneğin, ortamdaki cisimlerden gelen güçlü yansımalar)
Kapalı = [0]
Oto = [1]
Dinamik = [2]
Oto [1]
47
[SensorLow]
[SensUnten]
Alt sensör modunun ayarlanması.
Kapalı: İnfraret sensörü kapalıdır. (Her iki infraret sensörü aynı anda kapalı olamaz)
Oto: İnfraret sensörü gereğinde
"Dinamik" konumuna geçer.
Dinamik: İnfraret sensörü, sadece hareket eden cisimlere reaksiyon gösterir
Rahatsız eden harici etkilerde algılama güvenliğinin iyileştirilmesi (örneğin lavabodan gelen güçlü yansımalar)
Kapalı = [0]
Oto = [1]
Dinamik = [2]
Oto [1]
Sayaç Menü kodu [EN]
[DE]
Tanım Gösterilen
50 [Days?]
[SumBetrT?]
Toplam çalıştığı gün sayısı.
İşletmeye alınmasından beri çalıştığı günlerin sayısını gösterir
[...] gün
51 [Uses?]
[SumBenut?]
Toplam kullanım sayısı.
İşletmeye alınmasından beri kaç defa kullanıldığını gösterir
[...] kullanım
52 [IntFlush?]
[SumIntSp?]
Toplam aralıklı deşarj sayısı.
İşletmeye alınmasından beri aralıklı deşarj sayısını gösterir
[...] deşarj
53 [ Days]
[ SumBetrT]
Power-On çalıştığı gün sayısı.
Son kez açılmasından beri çalıştığı gün sayısını gösterir
[...] çalışma günü
54 [ Uses]
[ SumBenut]
Power-On kullanım sayısı.
Son açmadan beri kullanım sayısını gösterir
[...] kullanım
55
[ IntFlush]
[ SumIntSp]
Power-On aralıklı deşarj sayısı.
Son kez açılmasından beri aralıklı deşarj sayısını gösterir
[...] deşarj Parametre
Menü kodu [EN]
[DE]
Tanım Kullanım Ayar aralığı Fabrika ayarı
TR EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR SR EE LV LT BG RO GR TR RU Geberit servis kumandası ile ayarlar
Cihaz bilgisi Menü kodu [EN]
[DE]
Tanım Gösterilen
60 [TypeNo]
[Modell-Nr]
Tip numarası.
Armatürün kod numarasını gösterir (infraret sensörü değiştirilmişse geçerli değildir)
[...]
61
[SWVersion]
[SWVersion]
Yazılım sürümü.
İnfraret sensörünün yazılım versiyonunu gösterir (örneğin [0312] = Sürüm 3.12)
[...] XXZZ
62 [SerialNo]
[Serien-Nr]
Seri numarası.
Aktüel infraret sensörünün seri numarasını gösterir
[...]
63
[ManufDate]
[ProdDatum]
Armatür üretim tarihi.
Armatürün üretim tarihini gösterir. İnfraret sensörü değiştirilmişse geçerli değildir (örneğin [1007] = takvim haftası 10, 2007)
[...] WWYY
64
[TypePower]
[Netz/Batt]
Besleme türü.
Armatürün elektrikle çalışan (AC) türden mi yoksa pille çalışan (DC) türden mi olduğunu gösterir
DC = [0]
AC = [1]
65 [Battery%]
[Batterie%]
Pil kapasitesi.
Aktüel pil kapasitesini % cinsinden gösterir. 00 % belirdiğinde pilin değiştirilmesi gereklidir
[...] %
Manuel ayarlar
D56738-001 © 10-2012
Armatür, Geberit servis kumandası kullanılmadan sınırlı sayıda fonksiyonun olarak ayarlanmasına olanak sunar. Ayarlama, infraret sensör üzerinden gerçekleşir.
A–E fonksiyonlarını ayarlamak için önce mod aktifleştirilmelidir (bkz. "Modun ayarlanması").
Fonksiyonlara genel bakış
Manuel ayarlar
Fonksiyonlar A–E Tanımı
A Temizleme izni Bir kişiye temizlik fonksiyonunu başlatma yetkisi verir
(Bkz. "Bakım ve periyodik bakım"). Fonksiyon sürekli olarak aktif kalır.
Bkz. aşağıdaki sayfalarda "A – Temizlik izni"
B Deşarj süresinin fabrika ayarına getirilmesi
Deşarj süresi fabrika ayarına ayarlanır. Armatür, algılama alanında bir cisim bulunduğu sürece akmaya devam eder.
Bkz. aşağıdaki sayfalarda "B – Deşarj süresinin fabrika ayarına getirilmesi"
C Su tasarrufunu ayarlama Armatür, algılama alanında bir cisim bulunduğu sürece, ama en çok 10 sn süreyle deşarj yapar.
Bkz. aşağıdaki sayfalarda "C – Su tasarrufu ayarlama"
D Durma süresini 120 saniye olarak ayarlayın
El çekildikten sonra armatür 120 sn deşarja devam eder.
Bkz. aşağıdaki sayfalarda "D – Durma süresinin 120 sn olarak ayarlanması"
E Algılama mesafesinin ayarlanması İnfraret sensörden ele olan algılama mesafesi ayarlanır.
Bkz. aşağıdaki sayfalarda "E – Algılama mesafesinin ayarlanması"
Başka fonksiyon
Tüm ayarların geri alınması Tüm ayarlar fabrika ayarlarına geri alınır ve manuel konum devre dışı bırakılır.
Bkz. aşağıdaki sayfalarda "Tüm ayarların geri alınması"
TR EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR SR EE LV LT BG RO GR TR RU Manuel ayarlar
Modun aktifleştirilmesi
Aşağıdaki kılavuzda pille çalışan bir armatür
gösterilmektedir. Bu işlem şebeke elektriği ve jeneratörle çalışan armatürler için de geçerlidir.
Mod 30 dak. süreyle aktiftir; bu süre içerisinde fonksiyonlar ayarlanabilir.
Koşullar
– Armatür işler durumda
– Ana su vanasının açık olması gereklidir
– Pilin dolu olması gereklidir (infraret penceresindeki LED yanıp sönmüyor)
– Ana akım mevcut olmalıdır DİKKAT
Yaylı kontakların ve pil kutuplarının
köprülenmesi yanıklara veya maddi hasarlara yol açabilir.
` Armatür gövdesini sadece öngörülen pozisyonda valf gövdesinin üzerine itin.
` Pili sadece pil yuvasındaki kontakların üzerine yerleştirin.
1
2
3
2 1
3
a–c adımları arka arkaya dört kezgerçekleştirilmelidir. (a) Armatür gövdesinin kontakların üzerine, (b) LED 1 sn yanana kadar bastırın, sonra (c) armatür gövdesini hemen tekrar 3 cm kadar yukarıya itin.
4
5
a c
b
1
2
Manuel ayarlar
D56738-001 © 10-2012
A – Temizleme izni
Bir kişiye temizlik fonksiyonunu başlatma yetkisi verir (bkz.
"Bakım ve periyodik bakım"). Fonksiyon sürekli olarak aktif kalır.
1
Modu aktifleştirin (bkz. "Modun aktifleştirilmesi").mod bundan sonra 30 dak. süreyle aktiftir; bu süre içerisinde fonksiyonu ayarlayın.
2
İnfraret penceresini elinizle tamamen kapatın.5 saniye sonra su durur.
3
Elinizi derhal çekin.B – Deşarj süresinin fabrika ayarına getirilmesi Akış zamanı fabrika ayarına ayarlanır. Armatür, algılama alanında bir cisim bulunduğu sürece akmaya devam eder.
1
Modu aktifleştirin (bkz. "Modun aktifleştirilmesi").mod bundan sonra 30 dak. süreyle aktiftir; bu süre içerisinde fonksiyonu ayarlayın.
2
İnfraret penceresini elinizle tamamen kapatın.5 saniye sonra su durur. Bir su çıkışı daha gerçekleşene kadar bekleyin.
3
Elinizi derhal çekin.C – Su tasarrufu süresinin ayarlanması
Armatür, algılama alanında bir cisim bulunduğu sürece, ama en çok 10 sn süreyle deşarj yapar.
1
Modu aktifleştirin (bkz. "Modun aktifleştirilmesi").mod bundan sonra 30 dak. süreyle aktiftir; bu süre içerisinde fonksiyonu ayarlayın.
2
İnfraret penceresini elinizle tamamen kapatın.5 saniye sonra su durur. İki su çıkışı daha gerçekleşene kadar bekleyin.
3
Elinizi derhal çekin.D – Durma süresinin 120 saniyeye ayarlanması El çekildikten sonra armatür 120 sn deşarja devam eder.
1
Modu aktifleştirin (bkz. "Modun aktifleştirilmesi").mod bundan sonra 30 dak. süreyle aktiftir; bu süre içerisinde fonksiyonu ayarlayın.
2
İnfraret penceresini elinizle tamamen kapatın.5 saniye sonra su durur. Üç su çıkışı daha gerçekleşene kadar bekleyin.
3
Elinizi derhal çekin.TR EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR SR EE LV LT BG RO GR TR RU Manuel ayarlar
E – Algılama mesafesinin ayarlanması İnfraret penceresinden ele olan algılama mesafesi ayarlanır.
1
Modu aktifleştirin (bkz. "Modun aktifleştirilmesi").mod bundan sonra 30 dak. süreyle aktiftir; bu süre içerisinde fonksiyonu ayarlayın.
2
Algılama alanındaki tüm nesneleri uzaklaştırın.3
İnfraret penceresini elinizle tamamen kapatın.5 saniye sonra su durur. Dört su çıkışı daha gerçekleşene kadar bekleyin.
4
Elinizi derhal çekin. Fonksiyon şimdi aktiftir.5
Elinizi infraret penceresindeki LED yanıp sönmeye başlayana kadar aktüel algılama mesafesinde tutun.Sonra elinizi, LED 1 sn süreyle sabit yanana ve 1 sn için bir su darbesi gerçekleşene kadar istenen algılama mesafesinde tutun.
Tüm ayarların geri alınması
Tüm ayarlar fabrika ayarlarına geri alınır ve manuel konum devre dışı bırakılır.
`
Kumanda sistemini resetleme işlemi "Modun aktifleştirilmesi" ile aynıdır, ancak 3. adım altı kez tekrarlanmak zorundadır.Bakım ve periyodik bakım
D56738-001 © 10-2012
Aşağıdaki işleri gereğinde, ama en geç belirtilen aralıklarla yapın:
– Üst yüzeyi temizleyin – her hafta – Musluk perlatörünü temizleyin – her ay – Filtre sepetini temizleyin – her yıl
– Suyun sıcaklığını ayarlayın (bataryalı, kolsuz) – gerektiğinde – Sıcak su sınırlayıcının ayarını değiştirin – gerektiğinde
Bakım ve periyodik bakım
Üst yüzeyin temizlenmesi (temizleme fonksiyonu) Armatür temizlik için 90 sn süreyle devre dışı bırakılabilir.
Koşullar
Temizleme fonksiyonuna izin verildi (Bkz. "Geberit servis kumandası" ile ayarlar, "Temizleme izni").
DİKKAT
Agresif ve aşındırıcı temizlik deterjanları yüzeyde tahribata neden olur.
` Klor veya asit içeren, aşındıran veya korozyona neden olan temizlik deterjanları yerine sadece su ve yumuşak temizlik deterjanları kullanın.
1
İnfraret penceresini elinizle tamamen kapatın. Su 5 sn sonra durur.2
Elinizi çekin. Temizlik fonksiyonu şimdi başlatılmıştır.3
Armatürü yumuşak, nemli bir bezle temizleyin.4
Armatürü yumuşak, kuru bir bezle kurulayın.Musluk perlatörünün temizlenmesi
`
Durdurma vidasını ve musluk perlatörünü ekte verilen anahtar ile çıkartın. Musluk perlatörünü ve durdurma vidasını tekrar takın.3
2
2,5 mm
1
Filtre sepetinin temizlenmesi
1
2
Esnek spiral hortumları çözün ve filtre sepetini temizleyin veya değiştirin. Ardından ara muslukları tekrar açın.Su sıcaklığının ayarlanması (bataryalı, kolsuz) DİKKAT
Yaylı kontakların ve pil kutuplarının
köprülenmesi yanıklara veya maddi hasarlara yol açabilir
` Batarya gövdesini sadece öngörülen pozisyonda valf gövdesinin üzerine itin.
` Pili sadece pil yuvasındaki kontakların üzerine yerleştirin.
Durdurma vidasının çıkartılmasıyla bataryanın fonksiyonu kesintiye uğrar ve su akmaz.
1
19 mm
3
2 1
TR EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR SR EE LV LT BG RO GR TR RU Bakım ve periyodik bakım
2
3
1
2
Sıcak su sınırlayıcı ayarının değiştirilmesi Sıcak suyun oranı 85 %'ten 95 %'e ve tersi olarak ayarlanabilir.
1
2
Sıcak su sınırlayıcıyı pense ile batarya kolundan çıkartın, 180° döndürün ve tekrar takın. O halkasını ikinci kanala itin.`
Sıcak su sınırlayıcı ayarları.3
180°
95%
85%
Bertaraf etme
D56738-001 © 10-2012
İçindeki maddeler
Bu ürün, Yönerge 2002/95/EG RoHS (elektrikli ve elektronik cihazlarda belirli zararlı maddelerin kullanımının sınırlandırılması) ile ilgili gerekliliklerle uyumludur.
Bertaraf etme
Eski elektrikli ve elektronik cihazlar ile ilgili yönergede (2002/96/EG WEEE) öngörüldüğü gibi, elektrikli alet üreticileri, eski aletleri geri almak ve temiz bir biçimde bertaraf etmekle yükümlüdür.
Simge, ürünün artık çöplerle birlikte bertaraf edilemeyeceğini ifade etmektedir. Eski cihazlar, uzmanca bertaraf edilmek üzere doğrudan Geberit'e geri verilecektir.
Kabul yerlerinin adreslerini, yetkili Geberit dağıtım şirketlerinden sorabilir veya www.geberit.com adresinden temin edebilirsiniz.
Bertaraf etme
TR
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
HR
SR
EE
LV
LT
BG
RO
GR
TR
RU
Bertaraf etme
Geberit International AG Schachenstrasse 77 CH-8645 Jona
dokumentation@geberit.com
➔ www.geberit.com
