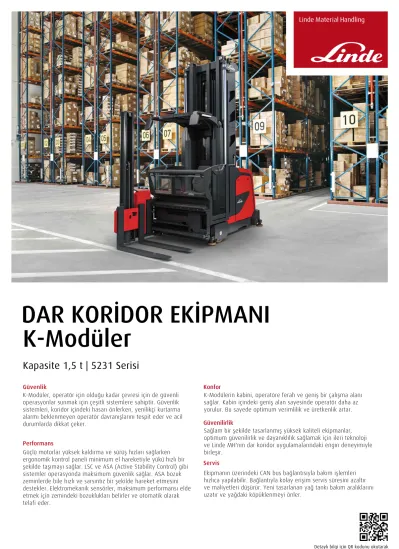

DAR KORİDOR EKİPMANI K-Modüler. Kapasite 1,5 t 5231 Serisi

Güvenlik

Performans

Konfor

Güvenilirlik

Servis K-Modüler, operatör için olduğu kadar çevresi için de güvenli

operasyonlar sunmak için çeşitli sistemlere sahiptir. Güvenlik sistemleri, koridor içindeki hasarı önlerken, yenilikçi kurtarma alarmı beklenmeyen operatör davranışlarını tespit eder ve acil durumlarda dikkat çeker.

K-Modülerin kabini, operatöre ferah ve geniş bir çalışma alanı sağlar. Kabin içindeki geniş alan sayesinde operatör daha az yorulur. Bu sayede optimum verimlilik ve üretkenlik artar.

Sağlam bir şekilde tasarlanmış yüksek kaliteli ekipmanlar, optimum güvenilirlik ve dayanıklılık sağlamak için ileri teknoloji ve Linde MH'nin dar koridor uygulamalarındaki engin deneyimiyle birleşir.

Ekipmanın üzerindeki CAN bus bağlantısıyla bakım işlemleri hızlıca yapılabilir. Bağlantıyla kolay erişim servis süresini azaltır ve maliyetleri düşürür. Yeni tasarlanan yağ tankı bakım aralıklarını uzatır ve yağdaki köpüklenmeyi önler.

Güçlü motorlar yüksek kaldırma ve sürüş hızları sağlarken ergonomik kontrol paneli minimum el hareketiyle yükü hızlı bir şekilde taşımayı sağlar. LSC ve ASA (Active Stability Control) gibi sistemler operasyonda maksimum güvenlik sağlar. ASA bozuk zeminlerde bile hızlı ve sarsıntız bir şekilde hareket etmesini destekler. Elektromekanik sensörler, maksimum performansı elde etmek için zemindeki bozuklukları belirler ve otomatik olarak telafi eder.

Detaylı bilgi için QR kodunu okutarak internet sitemizi ziyaret edebilirsiniz.

K-Modüler

Kapasite 1,5 t | 5231 Serisi

DAR KORİDOR EKİPMANI

TEKNİK BİLGİLER

VDI 2198'E GÖRE

1) Delta Q = 100 kg. 500 ile 1.500 kg arası L asansör ve 500 ile 1.300 kg arası teleskopik çatal 2) Akü bilgileri için 6.4 ve 6.5 satırlarına göz atın

3) 1160 - 1800 mm arası için 50 mm

4) 180 mm (minimum) çalışma koridoru açıklığı dahil.

Öne Çıkan Özellikler

1.1 Üretici LINDE LINDE LINDE

1.2 Model K-Modüler Örn. A K-Modüler Örn. B K-Modüler Örn. C

1.3 Güç ünitesi Akü Akü Akü

1.4 Sürüş tipi Ayakta / Oturarak Ayakta / Oturarak Ayakta / Oturarak

1.5 Yük kapasitesi Q (t) 0,7 ¹⁾ 0,9 ¹⁾ 1,5 ¹⁾

1.6 Yük merkezi c (mm) 600 400 600

1.9 Aks mesafesi y (mm) 1614 2046 2212

Ağırlıklar

2.1 Makine ağırlığı, akü dahil (kg) 6488 ²⁾ 8555 ²⁾ 12776 ²⁾

2.2 Aks ağırlığı (Nominal kapasiteyle), ön/arka (kg) 1972 / 5216 2844 / 6611 4162 / 10114

2.3 Aks ağırlığı (Servis ağırlığıyla), ön/arka (kg) 2424 / 4064 3390 / 5165 4909 / 7867

Tekerlekler / Lastikler

3.1 Tekerlek: SE= (Süper elastik), P= (havalı) Poliüretan Poliüretan Poliüretan

3.2 Lastik ölçüleri, ön 360 x 140 406 x 170 360 x 140

3.3 Lastik ölçüleri, arka 370 x 160 370 x 160 370 x 160

3.5 Tekerlek adeti ön / arka (x = çeken) 1x / 2 1x / 2 1x / 2

3.6 İz genişliği, ön b10 [mm] 1245 955 1595

Ölçüler

4.2 Asansör yüksekliği, kapalı h1 (mm) 3900 4900 6900

4.4 Maksimum kaldırma yüksekliği h3 (mm) 5600 7200 15650

4.5 Asansör yüksekliği, açık h4 (mm) 8155 9800 18850

4.7 Kabin yüksekliği (Baş üstü koruma dahil) h6 (mm) 2555 2555 2555

4.8 Koltuk yüksekliği / Platform yüksekliği h₇ (mm) 460 460 460

4.11 Ek asansör kaldırma yüksekliği h₉ (mm) 1800 1800 2400

4.14 Platform yüksekliği, açık asansör h₁₂ (mm) 6060 7660 16110

4.15 Çatalların yüksekliği, asansör kapalı h₁₃ (mm) 60 60 60

4.19 Toplam uzunluk, çatal dahil l₁ (mm) 3244 3871 3842

4.21 Toplam genişlik b₁ / b₂ (mm) 1160 / 1450 ³⁾ 1160 / 1160 ³⁾ 1160 / 1800 ³⁾

4.22 Çatal ölçüleri, DIN ISO 2331 s / e / l (mm) 50 x 120 x 1190 50 x 120 x 780 50 x 120 x 1185

4.24 Yük aynası genişliği b₃ (mm) 710 710 710

4.25 Çatallar arası açıklık, dıştan dışa b₅ (mm) 470 / 640 470 / 640 470 / 640

4.27 Merdaneler arası genişlik b₆ (mm) 1585 1945 1895

4.29 Erişim uznunluğu, yatay b₇ (mm) 1305 1590 1400

4.31 Asansörün yerden yüksekliği m₁ (mm) 40 40 40

4.32 Şasinin yerden yüksekliği m₂ (mm) 87 87 87

4.34 Çalışılabilir koridor genişliği, önceden belirlenen değerlerle Ast (mm) 1645 ⁴⁾ 1950 ⁴⁾ 1900 ⁴⁾

4.35 Dönüş yarıçapı Wa (mm) 1870 2302 2468

4.38 Döner çatal mesafesi l8 (mm) 1019 1214 1019

4.39 Yük aynası ve yük merkezi arasındaki uzaklık A (mm) 480 675 480

4.40 Yük aynasının genişliği B (mm) 1465 1750 1560

4.41 Ek asansör genişliği F (mm) 250 260 330

4.42 Transfer koridoru genişliği A_u (mm) 3664 4392 4298

Performans

5.1 Sürüş hızı, yüklü/yüksüz (km / h) 9 / 9 14 / 14 11,1 / 11,1

5.2 Kaldırma hızı, yüklü/yüksüz (m / s) 0,4 / 0,4 0,60 / 0,60 0,39 / 0,39

5.3 İndirme hızı, yüklü/yüksüz (m / s) 0,45 / 0,45 0,45 / 0,45 0,43 / 0,43

5.4 Erişim hızı, yüklü/yüksüz (m / s) 0,3 / 0,4 0,36 / 0,4 0,30 / 0,4

5.9 İvmelenme süresi, yüklü/yüksüz (s) 6,0 / 6,0 6,0 / 6,0 7,0 / 7,0

5.10 Yürüyüş freni tipi Rejeneratif Rejeneratif Rejeneratif

Sürüş

6.1 Sürüş motoru gücü (s2, 60dk) (kW) 6,5 7 7

6.2 Kaldırma motoru gücü (s3, %15) (kW) 13 24 24

6.3 Akü, DIN 43531/35/36 A, B, C, numara 43 531 / B IEC 254-2 A IEC 254-2 A

6.4 Akü gerilimi, nominal kapasite (K5) (V / Ah) 48 / 775 80 / 930 80 / 930

6.5 Akü ağırlığı (kg) 1119 2178 2178

Diğer

8.1 Sürüş motoru tipi Mikroişlemciyle Mikroişlemciyle Mikroişlemciyle

8.2 Motor üreticisi / tipi (dB(A)) 68 68 68

İSTEĞE BAĞLI DONANIMLAR STANDART DONANIMLAR

STANDART VE İSTEĞE BAĞLI DONANIMLAR

Kolay sipariş toplama için "Combi" kabin

Yükseklik, derinlik ayarlı ve katlanabilen kumaş koltuk Şok ve titreşimleri engelleyen süspansiyonlu kabin Yumuşak ve rahat platform zemini

Direksiyon topuzu Anahtarla çalıştırma

Alçak kabin yüksekliği sayesinde ekipmana kolay binme ve inme Sinyal ile birlikte optik ve akustik kullanıcı rehberi

Tutuş konumunu değiştirmeden temel işlevleri yapabilme Çok amaçlı renkli ekran

Sağ ve solda yan bariyerler

Kabiliyetler:

LSC standard

Senkron indirme ve kaldırma

Frenlemede ve kabini indirmede enerjiyi geri kazanma Senkron şekilde çatal döndürme

Asansör ve Çatallar L asansör veya teleskopik çatal Motorlar

7 kW sürüş motoru 20 kW kaldırma motoru

Farklı kabin seçenekleri (combi, comfort, soğuk alan, rüzgar korumalı) Koltuk seçenekleri (süspansiyonlu, ısıtmalı, ayarlanabilir sırt yaslamalı, kol destekli vb.)

Baş üstü korumaya entegre radyo hazırlığı Arka görüş için (sağda ve solda) panoramik aynalar DIN A4 kağıt tutucu

Yan kapılar ve yük tarafı için rüzgar koruması (camlı kapılar ve kabin)

Operatör için fan

Operatör kabini için aydınlatma Rafı aydınlatan çalışma lambaları Linde Connect

Yük tarafına veya asansör tarafına ek bağlantı çubukları Kabiliyetler

Active Stability Control (ASC) Aisle Safety Assist

LSC Load veya LSC Weight Dynamic Reach Control Otomatik çatal döndürme Çatalların ekstra rafa uzanması Kaldırma yüksekliği ön seçimi

Farklı sürüş ve kaldırma motoru seçenekleri

Asansör ve Çatallar

11800 mm'ye kadar standart asansör 15650 mm'ye kadar tripleks asansör seçenekleri Teleskopik çatallar

Manuel veya hidrolik olarak ayarlanabilen çatallar

Akü

Farklı akü kompartımanı seçenekleri Yandan değişim için akü silindirleri Akü kilidi için elektriksel kontrol Akü için yan koruma

Li-İYON 48 V / 90 V Çevre

Soğuk hava deposu koruması Antistatik kılavuz silindirleri Güvenlik

Alarm

Acil durum butonuyla devreye giren yük tekerleği frenleri Personal safety equipment (PSE)

Çarpışma sensörü Motorlar

7 kW sürüş motoru (ağır hizmet için)

24 kW kaldırma motoru (ağır hizmet için)

Standart asansör (Basic) h1 = 2400 h1 = 2900 h1 = 3400 h1 = 3900 h1 = 4400 h1 = 4900

h₃ 2600 3600 4600 5600 6200 7200

h₂₅ 4460 5460 6460 7460 8060 9060

h₉ 1800 1800 1800 1800 1800 1800

h28 4660 5660 6660 7660 8260 9260

h₄ 5155 6155 7155 8155 8755 9755

Standart asansör (Basic Plus, Medium,

Heavy, Heavy Plus) h1 = 2400 ^1|3 h1 = 2900 ³ h1 = 3400 ³ h1 = 3900 h1 = 4400 h1 = 4900 h1 = 5400 h1 = 5900 h1 = 6400 ² h1 = 6900 ² h1 = 7400 ²

h₃ 2200 3200 4200 5200 6200 7200 8200 9000 10000 10800 11800

h₂₅ 4060 5060 6060 7060 8060 9060 10060 10860 11860 12660 13660

h₉ 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800

h28 4260 5260 6260 7260 8260 9260 10260 11060 12060 12860 13860

h₄ 4755 5755 6755 7755 8755 9755 10755 11555 12555 13355 14355

Tripleks asansör (Medium, Heavy,

Heavy Plus) h1 = 2900 ⁴ h1 = 3400 h1 = 3900 h1 = 4400 h1 = 4900 h1 = 5400 h1 = 5900 h1 = 6400 ⁵ h1 = 6900 ⁵

h₃ 5050 6350 7450 8750 10050 11550 12850 14350 15650

h₂₅ 6910 8210 9310 10610 11910 13410 14710 16210 17510

h₉ 1800 1800 1800 1800 1800 1800 1800 1800 1800

h28 7110 8410 9510 10810 12110 13610 14910 16410 17710

h₄ 7605 8905 10005 11305 12605 14105 15405 16905 18205

1 Sadece Basic Plus standart asansör tercih edilebilir ² Basic Plus standart asansör tercih edilemez ³ Heavy Plus standart asansör tercih edilemez

4 Heavy Plus tripleks asansörle tercih edilemez ⁵ Sadece Heavy Plus tripleks asansörle tercih edilebilir

ÖNE ÇIKAN ÖZELLİKLERİ

Kabin

3 farklı kabin seçeneği mevcuttur - Combi kabin (toplama/istifleme) - +100 mm daha geniş Comfort kabin - Soğuk hava deposu kabini (-30°C) Kabinin şasiden izolasyonu sayesinde daha az sarsıntı ve titreşim

Kabinin alçak yapısı sayesinde ekipmana kolay erişim Farklı koltuk seçenekleri

Linde Sistem Kontrol (LSC)

LSC Standard: Kaldırma yüksekliklerine bağlı olacak kaldırabileceği kapasite hesaplaması

LSC Load: Yük tanıma ile hızın

ayarlanması, döndürme ve ek kaldırma optimizasyonu

LSC Weight: Gerçek yük ağırlığı ve kaldırma yüksekliğine bağlı olarak hareket ettirilen tüm aksamların optimizasyonu

Modüler Konsept

Benzersiz modüler tasarım konsepti mükemmel bir özelleştirmeyi mümkün kılar

Farklı sürüş ve kaldırma motorlarının kombinasyonu

0,5 tondan 1,5 tona kadar yük kapasitesi

Farklı şasi genişlik seçenekleri Farklı akü kompartıman seçenekleri

Kapılar

Ekipmana kolay erişim sağlanılan ve kolay sipariş toplamayı kolaylaştıran yan bariyerler

Rüzgarı engelleyen cam kapılar Tilt yapabilen yan bariyerler güvenli bir şekilde sipariş toplanmasını sağlar

Dynamic Reach Control

Çatallar yüke ulaşırken yanal asansör hareketleri, daha hızlı ve daha rahat palet alınmasını sağlar

Kaldırma yüksekliğine ve yük ağırlığına bağlı erişim ayarı, yüklerin tam ve eşit şekilde depolanmasını sağlar

Asansör

Olağanüstü kararlı, düşük sapma özelliklerine sahip yeni modüler asansör tasarımı

Çalışacağı ortama uyumlu olarak standart ve tripleks asansör seçenekleri 60'tan fazla farklı asansör seçenekleri Otomatik kaldırma işlemini durdurma, çatalı döndürme vb. fonksiyonlar

Kontrol Paneli

Farklı kontrol paneli seçenekleri Tam kontrol için ayrılmış kontrol paneli Palet istifleme ve sipariş toplama operasyonları için asansör tarafına yerleştirilmiş panel

Active Stability Control

Uygun olmayan zeminlerde bile maksimum performans

Elektromekanik sensörler kötü zeminleri otomatik olarak tanımlar Tam sürüş hızı ve maksimum performans kötü zeminlerde mümkün olabilir. Detaylı bilgi için satış temsilcimizden bilgi alın.
