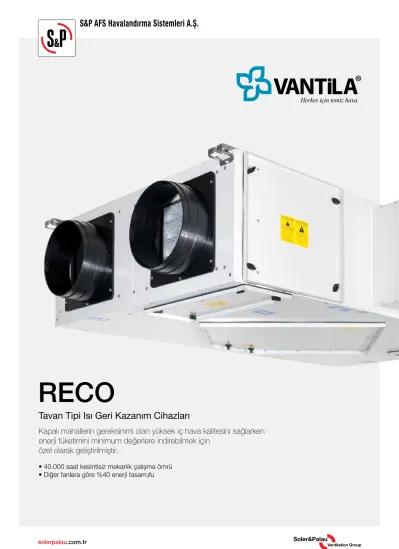

RECO Tavan Tipi Isı Geri Kazanım Cihazları
Kapalı mahallerin gereksinimi olan yüksek iç hava kalitesini sağlarken enerji tüketimini minimum değerlere indirebilmek için
özel olarak geliştirilmiştir.
• 40.000 saat kesintisiz mekanik çalışma ömrü
• Diğer fanlara göre %40 enerji tasarrufu
Özellikler Avantajlar
RECO
VANTİLA RECO Tavan Tipi Isı Geri Kazanım Cihazları;
kapalı mahallerin gereksinimi olan yüksek iç hava kalitesini sağlarken enerji tüketimini minimum değerlere indirebilmek için özel olarak geliştirilmiştir.
Egzoz edilen havanın ısısını kullanarak taze havayı konuşlandırır.
Egzoz edilen havanın ısısı, çapraz akımlı alüminyum ısı geri kazanım eşanjörü ile taze havaya aktarılır.
Ofisler, otel odaları, gösteri merkezleri, kafeteryalar, yatakhaneler, sınıflar vb. mahallere taze hava sağlamak ve kirli havayı egzoz etmek için en ideal çözümdür.
• Gerekli taze havayı sağlar ve iç ortam hava kalitesini yükseltir.
• İç ortamdaki düşük kaliteli havayı egzoz eder.
• Egzoz havasının ısısını taze havaya aktarır.
• Dış havayı filtre ederek içeri verir.
• Yüksek ısıl verim
• Düşük enerji tüketimi
• Düşük ses seviyesi
• Kompakt ve ince tasarım
• Tüm bileşenlere en kolay ulaşım ve bakım
RECO Egzoz edilen havanın ısısını kullanarak taze havayı koşullandırır.
taze hava sağlamak ve kirli havayı egzoz etmek için en ideal çözümdür.
Egzoz edilen havanın ısısı, çapraz akımlı alüminyum ısı geri kazanım eşanjörü ile taze havaya aktarılır.
Ofisler, otel odaları, gösteri merkezleri, kafeteryalar, yatakhaneler, sınıflar vb. mahallere
RECO 650 RECO 1000 RECO 1500 RECO 2000 RECO 2500 RECO 3000 RECO 3500 RECO 5000
Şebeke Bağlantısı 1~230 V 50Hz
Performans Özellikleri
Hava Debisi (1) m³/h 750 980 1300 2200 2400 2970 3550 5100
Ses Seviyesi (2) dB (A) 47 48 48 49 50 53 51 56
Elektriksel Özellikler
Fan Motor Gücü (3) W 270 438 606 1050 1050 1080 1780 2540
Maksimum Akım (A) 1,2 1,8 2,6 4,6 4,6 4,6 7,6 10,6
(1) Cihaz dışı statik basınç 0 Pa değerinde iken ölçülen hava debisidir.
(2) Ses seviyeleri nominal debi değerinde cihazın 3m altından 250Hz’de ölçülen değerlerdir.
(3) Çekilen güç değeri.
Teknik Özellikler
A B C D E ØF Ağırlık (kg)
RECO 650 660 1232 357 795 1312 200 51
RECO 1000 660 1232 357 795 1312 250 52
RECO 1500 909 1429 362 1045 1511 250 72
RECO 2000 909 1430 433 1045 1510 300 84
RECO 2500 1167 1787 426 1302 1869 355 103
RECO 3000 1167 1787 516 1302 1869 355 116
RECO 3500 1335 1987 643 1452 2069 450 186
RECO 5000 1335 1987 643 1452 2069 450 199
Ölçüler
CA
B E
D
ØF
Performans Eğrileri
RECO 650
Debi m³/h (Pa)
Basınç (Pa)
0 100 200 300 400 500 600 700 800 900 1000 500
450 400
300
200
100 150
50 0 350
250
RECO 1000
Debi m³/h (Pa)
Basınç (Pa)
0 100 200 300 400 500 600 700 800 900 1000 1000
900 800
600
400
200 300
100 0 700
500
RECO 2000
Debi m³/h (Pa)
Basınç (Pa)
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 500
450 400
300
200
100 150
50 0 350
250
RECO 1500
Debi m³/h (Pa)
Basınç (Pa)
0 150 300 450 600 750 900 1050 1200 1350 1500 500
450 400
300
200
100 150
50 0 350
250
Performans Eğrileri
RECO 2500
Debi m³/h (Pa)
Basınç (Pa)
1000 900 800
600
400
200 300
100 0 700
500
0 250 500 750 1000 1250 1500 1750 2000 2250 2500
RECO 3000
Debi m³/h (Pa)
Basınç (Pa)
500 450 400
300
200
100 150
50 0 350
250
0 300 600 900 1200 1500 1500 1800 2100 2400 3000
RECO 3500
Debi m³/h (Pa)
Basınç (Pa)
500 450 400
300
200
100 150
50 0 350
250
0 400 800 1200 1600 2000 2400 2800 3200 3600 4000
RECO 5000
Debi m³/h (Pa)
Basınç (Pa)
1000 900 800
600
400
200 300
100 0 700
500
0 600 1200 1800 24003000 3600 4200 4800 5400 6000
VANTİLA RECO Tavan Tipi Isı Geri Kazanım Cihazlarının gövdeleri birçok üstün özelliği bünyesinde barındırmaktadır.
İleri teknoloji ile üretilen, sertifikalandırılmış bileşenlerinin performanslarını en üst düzeyde kullanmaya imkan verecek şekilde tasarlanmıştır.
Gövde
• Boyalı sac gövde
• 10 mm kalınlığında ısıl ve akustik izolasyon
• Taze ve egzoz hava akımları arasında tam sızdırmazlık
• Filtre bakım kapakları
• Eşanjör bakım kapağı
• Elektrik bağlantı terminali
• Cihaz montaj bağlantı ayakları
• Yoğuşma tavası drenaj musluğu
• Yuvarlak kanal bağlantı boğazları
VANTİLA RECO, Tavan Tipi Isı Geri Kazanım Cihazları, birçok üstün özelliklerinin yanı sıra plug fanlarıyla kolay ve sorunsuz işletimle, yüksek verim
ve tasarruf sağlıyor.
Plug Fan (Egzoz Fanı, Taze Hava Fanı)
Bakım ve onarım için kolay sökülebilir Plug Fanlar:
• Kendinden motorlu, monofaze
• Kompakt yapı
• Yüksek verim
• İyi akustik performans
• Düşük güç tüketimi
• Yüksek statik basınç
• Aşırı yük koruması
• En pratik bakım
Bir çok üstün özelliklerinin yanı sıra, içerisinde bulunduğu hücreyi basınçlandırarak çalışan plug fanlar, havanın eşanjöre daha uniform girmesini sağlamaktadır.
Böylece pratikte ulaşılan eşanjör verimi, teorik verim
değerlerine ulaşmaktadır.
Havanın yoğuşmasıyla oluşan su, drenaj tavasında birikir ve drenaj musluğundan dışarı atılır.
Tüm cihazlar monofaze olup kablo kesitleri 3 x 2.5mm²’ dir.
NOT: Digital oda termostatı ile cihaz arasında 4*0,75mm² BLENDAJLI kablo bulunmaktadır.
VANTİLA RECO Tavan Tipi Isı Geri Kazanım Cihazlarında standart olarak çapraz akımlı, alüminyum ısı geri kazanım eşanjörleri kullanılmaktadır.
Egzoz edilen havanın ısısı, çapraz akımlı alüminyum ısı geri kazanım eşanjörü ile taze havaya aktarılır. Böylece, egzoz edilen havanın ısısı kullanılarak taze hava koşullandırılır.
VANTİLA RECO Tavan Tipi Isı Geri Kazanım Cihazlarında gerek taze gerekse egzoz havası girişlerinde filtre
standarttır. Filtreler, havadaki toz, toprak, partikül vb.
istenmeyen cisimleri tutar. Bu sayede iç ortam hava kalitesi arttırılmakla birlikte eşanjör de korunmaktadır.
Eşanjör
Filtre
Elektrik Bağlantısı
Drenaj Musluğu
• Eurovent sertifikalı
• Alüminyum tip
• Yüksek ısı transferi
• Yıkanabilirlik
• En pratik bakım
• EN 779’a uygun G4 sınıfı
• Temizlenebilir
• En pratik bakım
Kanal Bağlantı Konfigürasyon
SAĞ YÖNLÜ MONTAJ
SOL YÖNLÜ MONTAJ Hava Çıkışı
Egzoz ya da taze hava
Hava Çıkışı
Egzoz ya da taze hava
Hava Girişi
Dönüş havası ya da dış hava
Hava Girişi
Dönüş havası ya da dış hava
Hava Çıkışı
Egzoz ya da taze hava
Hava Çıkışı
Egzoz ya da taze hava
Hava Girişi
Dönüş havası ya da dış hava
Hava Girişi
Dönüş havası ya da dış hava
Cihazla birlikte verilen oda kontrol paneli, cihazın hizmet ettiği ortama yerleştirilir ve gerekli bağlantılar montaj kılavuzunda belirtildiği şekilde gerçekleştirilir. Panel, Isı Geri Kazanım cihazının hava debisini egzost ve taze hava debileri birbirinden bağımsız olacak şekilde kademelendirebilmektedir (L / M / H). kullanıcının fan hızlarını ihtiyaca göre LCD panel üzerinden değiştirebilmektedir. Panel üzerinde cihazın yaz/kış çalışma modu seçilebilmektedir.
Yaz çalışmasında sadece ısı geri kazanım cihazı, kış çalışmasında ise elektrikli ısıtıcı ve ısı geri kazanım cihazı devrededir. Panel üzerinde “ayarlanan” sıcaklığa göre, kış konumu seçili iken otomatik olarak elektrikli ısıtıcı kademeli olarak devreye girip çıkmaktadır. Panel üzerinde bulunan “off” düğmesi ile hem elektrikli ısıtıcı hem de ısı geri kazanım cihazı kapatılabilmektedir. Cihaz kontrol paneli ise cihazın üzerinde bulunmaktadır ve oda kontrol panelinden gelen isteklere göre cihazın çalışmasını sağlamaktadır. Hem ısı geri kazanım cihazının hem de elektrikli ısıtıcının çalışması için gerekli olan tüm ekipmanlar (kontaktör, röle, klemens, kondansatör vb.) cihaz üzerindeki elektronik kontrol paneli kutusunda bulunmaktadır. Isı geri kazanım cihazının ve elektrikli ısıtıcının çalışması için bu kutuya elektrik bağlantısı yapılması ve elektrikli ısıtıcıya gerekli güç kablolarının çekilmesi yeterlidir.
Otomasyon paneli yardımı ile RECO Cihazları bina otomasyon sistemlerine kontak ya da ModBUS (RS 485) aracılığı ile bağlanabilmekte, cihazın tüm kontrol fonksiyonları merkezi sistem üzerinden gerçekleştirilebilmektedir.
Otomasyon paneli üzerinden cihazların taze hava ve dönüş havası debileri birbirlerinden bağımsız olarak ayarlanabilmektedir, böylece iç ortamda negatif ya da pozitif basınç sağlanabilmektedir. Otomasyon paneli ile ayrıca
opsiyonel olarak tasarlanmış CO2 ya da İç Hava Kalite sensörleri yardımı ile ihtiyaç kadar havalandırma seçeneği bulunmaktadır. Bu modun devreye girmesi için oda kumanda paneli üzerinden ya da bina otomasyon sisteminden VOD modu seçilmelidir.
Standart Kontrol Özellikleri
• Isı Geri Kazanım cihazının egzost ve taze hava fan hızlarını birbirinden bağımsız olacak şekilde 5 ayrı kademede ayarlar.
• 1200 saat Filtre kirlilik ayarı.
• Motorlar için termik koruma özelliği.
Basic Kontrol Özellikleri
• Isı Geri Kazanım cihazının egzost ve taze hava fan hızlarını birbirinden bağımsız olacak şekilde 5 ayrı kademede ayarlar.
• 1200 saat Filtre kirlilik ayarı.
• Motorlar için termik koruma özelliği.
• Elektrikli Isıtıcı çıkışları.
PRO Kontrol Özellikleri
• Isı Geri Kazanım cihazının egzost ve taze hava fan hızlarını birbirinden bağımsız olacak şekilde 5 ayrı kademede ayarlar.
• 1200 saat Filtre kirlilik ayarı.
• Motorlar için termik koruma özelliği.
• Beş kademeye kadar Isıtıcı çıkışları.
• Isıtıcıların sıcaklık koruması
(ısıtıcıların fazla ısınması durumunda devre dışı kalmasını sağlıyor)
• Oda kontrol panelinden sıcaklık kontrolünün sağlanması.
• Sıcaklığın, kanala takılacak sıcaklık sensörü ile kontrolü.
• Sulu bataryalarda (ısıtma ve soğutma) oransal ve on/off kontrol özelliği.
• Karbondioksit sensör bağlantısı.
• Damper motoru sürebilme özelliği.
• BMS kontrolü.
• Bataryalı soğutma ve ısıtma vana motoru kullanma.
• Yangın alarm çıkışı.
• Haftalık programlama özelliği.
• Boost Fonksiyonu özelliği.
Otomasyon Paneli
Cihaz Kontrol Paneli
Elektrikli Isıtıcı
Rezistans Güç Kademe
Sayısı A x B ØC Ağırlık Güç Adet
kW mm kg W
RECO 650 2 1 380x380 200 5,4 667 3
RECO 1000 3 1 380x380 250 6 1000 3
RECO 1500 3 1 380x380 250 6 500 6
RECO 2000 5 2 430x380 300 8,6 834 6
RECO 2500 7 2 485x380 355 9,4 1167 6
RECO 3000 8 3 485x380 355 9,4 889 9
RECO 3500 10 3 485x490 355 14,2 1112 9
RECO 5000 13 3 580x490 450 16,2 1444 9
• Kontrol panosu
• Termistör, Yüksek Sıcaklık Sensörü,
• Tüm güç kablolarında yanmaz makaron kullanılmaktadır.
• Kademe kontrolü ile enerji tasarrufu
• Soğuk iklimlerde üflenen hava sıcaklığını artırmak için.
• Yuvarlak kanala bağlanabilir.
• Galvaniz Gövde
Sıcak Sulu Batarya
Kapasite kcal/h
RECO 650 4.700
RECO 1000 7.000 RECO 1500 11.300 RECO 2000 20.700 RECO 2500 29.500 RECO 3000 33.000 RECO 3500 37.400 RECO 5000 42.500
VANTİLA kanal tipi sıcak sulu ısıtma eşanjörleri, RECO cihazlarının taze hava çıkış kısmına ya da taze hava kanalı üzerine monte edilerek kullanılmaktadır. Eşanjörler bakır boru, alüminyum kanat ve pirinç kolektör özelliğindedir. VANTİLA otomasyon paneli üzerinden bataryaların on/off kontrolü için kontrol çıkışı bulunmakta olup, oda kontrol paneli üzerinden set edilen sıcaklığa göre sıcak su devreye girip çıkmaktadır. VANTİLA sıcak su bataryaları ve hücresi düşük basınç düşümü oluşturacak şekilde tasarlanmıştır ve yuvarlak kanala ek bir bağlantı ağzına ihtiyacı olmadan bağlanabilmektedir.
ØC
A
B
HABERLEŞME AYARLARI Baud Rate Bits Stop Bit(s) Parity Network
Type Okuma
Fonksiyonu Yazma Fonksiyonu Timeout
9600 8 1 None Rtu 03 06 >500ms
SMC-HRVL2000 PARAMETRELERİ Modbus
Adresi Parametre Adı Okuma(O)/
Yazma(Y) Varsayılan Minimum Maksimum Açıklama Not
Decimal:0 Açma Kapama O/Y 1 0 1
Modbus:40001
Decimal:1 İstenen Sıcaklık
Değeri O/Y 25 5 35 İstenen, Ortam Sıcaklık Değeri
Modbus:40002
Decimal:2 Mod O/Y 0 0 3 0: Sadece Fan - 1: Isıtma -
2: Soğutma - 3: Oto Modbus:40003
Decimal:3 Üfleme Fanı Hızı O/Y 1 0 5 Üfleme fan hızı (fan1)
Modbus:40004
Decimal:4 Emiş Fanı Hızı O/Y 1 0 5 Emiş fan hızı (fan2)
Modbus:40005 Decimal:5
İstenen En Düşük
Sıcaklık Değeri O/Y 5 5
İstenen En Yüksek Sıcaklık Değeri Modbus:40006
Decimal:6
İstenen En Yüksek
Sıcaklık Değeri O/Y 30
İstenen En Düşük
Sıcaklık Değeri Modbus:40007 35
Decimal:7 Panelden Okunan
Oda Sıcaklığı O Oda paneli üzerindeki sıcaklık
sensörü bilgisini x10 şeklinde gösterir
Modbus:40008
Decimal:8 Oda/Mahal Sıcaklığı O Cihazda kullanılan mahal sıcaklık
değeridir.x10 Modbus:40009
Decimal:9 Üfleme Sıcaklığı O Cihazda kullanılan üfleme havası
sıcaklık değeridir.x10 Modbus:40010
Decimal:10 Dış Hava Sıcaklığı O Cihazda kullanılan dış hava sıcaklık
değeridir.x10 Modbus:40011
Decimal:11
Emiş Hava Sıcaklığı O Modbus:40012
Decimal:12
Hava Kalite Bilgisi O
0-10 V arası hava kalite bilgisi.
Hava kalite sensöründen 6 V geldiğinde ekran AQ kısmında 60
gözükür.
Modbus:40013 Decimal:13
Karbon Di Oksit
Bilgisi O
0-10 V arası Karbon Di Oksit sensör bilgisi. Karbondioksit sensöründen 6 V geldiğinde ekran
AQ kısmında 60 gözükür.
Modbus:40014
Decimal:14 Uzaktan Açma
Kapama O
Modbus:40015
Decimal:15 Fan Fark Basınç
Anahtarı (DPS) Alarmı O Fan DPS alarm durumu
Modbus:40016 Decimal:16
Yangın Alarmı O
Yangın alarmı geldiğinde panel kilitlenecektir. Cihazı tekrar normal modda çalıştırabilmek
için enerjisini kesiniz. Tekrar enerji verildiğinde mode ile yukarı butonuna kilit kalkana
kadar birlikte basınız.
Yangın Alarmı durumu Modbus:40017
Decimal:17 Hava Filtresi O Hava filtresi alarm durumu
Modbus:40018
Decimal:18 Dönüş Havası Filtresi O Bu uygulamada kullanım dışı
Modbus:40019
Decimal:19 Üfleme Fanı Termik
Alarm Bilgisi O Fan termik alarm bilgisi
Modbus:40020
Decimal:20 Emiş Fanı Termik
Alarm Bilgisi O Fan termik alarm bilgisi
Modbus:40021
Decimal:21 Acil Durum Durdurma O Acil stop durumu
Modbus:40022
Decimal:22 Aktif Üfleme Fanı Hızı O Üfleme fanının aktif değerini
gösterir Modbus:40023
Decimal:23 Üfleme Fanı Açılış
Gecikmesi O/Y 10 0 100
Modbus:40024
HABERLEŞME AYARLARI Baud Rate Bits Stop Bit(s) Parity Network
Type Okuma
Fonksiyonu Yazma Fonksiyonu Timeout
9600 8 1 None Rtu 03 06 >500ms
SMC-HRVL2000 PARAMETRELERİ Modbus
Adresi Parametre Adı Okuma(O)/
Yazma(Y) Varsayılan Minimum Maksimum Açıklama Not
Decimal:28 Alarm Çıkışı O
Modbus:40029
Decimal:29 Modbus Adresi O/Y 1 0 247 Cihazın BMS Modbus Adresi
Modbus:40030
Decimal:30 Varsayılan Fabrika
Ayarları O/Y 0 0 1 Tüm parametreleri varsayılan
fabrika ayarlarına döndürür Modbus:40031
Decimal:31 Zaman Programı
Yetkilendirme O/Y 1 0 1 Zaman programını etkinleştirir veya
devre dışı bırakır.
Modbus:40032
Decimal:32 Pazartesi Başlanacak
Saat ve Dakika O/Y 0 0 2359 14:30 için 1430
Modbus:40033
Decimal:33 Pazartesi Durulacak
Saat ve Dakika O/Y 0 0 2359
Modbus:40034 Decimal:34
Salı Başlanacak Saat
ve Dakika O/Y 0 0 2359
Modbus:40035
Decimal:35 Salı Durulacak Saat
ve Dakika O/Y 0 0 2359
Modbus:40036
Decimal:36 Çarşamba Başlanacak Saat ve
Dakika O/Y 0 0 2359
Modbus:40037
Decimal:37 Çarşamba Durulacak
Saat ve Dakika O/Y 0 0 2359
Modbus:40038
Decimal:38 Perşembe Başlanacak Saat ve
Dakika O/Y 0 0 2359
Modbus:40039
Decimal:39 Perşembe Durulacak
Saat ve Dakika O/Y 0 0 2359
Modbus:40040
Decimal:40 Cuma Başlanacak
Saat ve Dakika O/Y 0 0 2359
Modbus:40041 Decimal:41
Cuma Durulacak
Saat ve Dakika O/Y 0 0 2359
Modbus:40042
Decimal:42 Cumartesi Başlanacak Saat ve
Dakika O/Y 0 0 2359
Modbus:40043
Decimal:43 Cumartesi Durulacak
Saat ve Dakika O/Y 0 0 2359
Modbus:40044 Decimal:44
Pazar Başlanacak
Saat ve Dakika O/Y 0 0 2359
Modbus:40045
Decimal:45 Pazar Durulacak Saat
ve Dakika O/Y 0 0 2359
Modbus:40046
Decimal:46 Gün Bilgisi O/Y
Modbus:40047
Decimal:47 Ay Bilgisi O/Y
Modbus:40048
Decimal:48 Yıl Bilgisi O/Y
Modbus:40049
Decimal:49 Haftanın Günü O
Modbus:40050
Decimal:50 Saat Bilgisi O/Y
Modbus:40051
Decimal:51 Dakika Bilgisi O/Y Modbus:40052
Decimal:52 Saniye Bilgisi O/Y Modbus:40053
Decimal:53 Alarm Bilgisi O
Modbus:40054
Decimal:54 Donma Sensörü
Sıcaklığı O
Modbus:40055
Decimal:55 ByPass Damperi Açık
Yetkili Satıcı
Bizi takip edin:
