KAEL Mühendislik Elektronik Tic. ve San. Ltd.Şti .
www.kael.com.tr

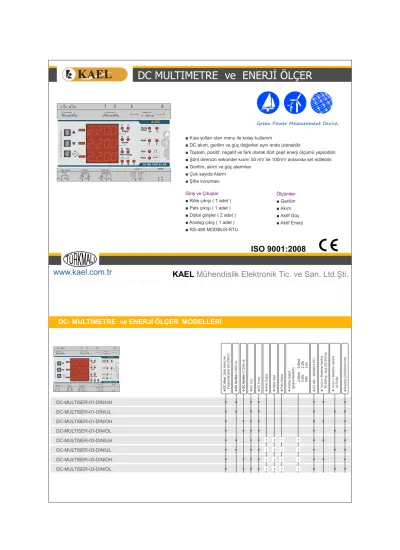

DC MULTIMETRE ve ENERJİ ÖLÇER
ISO 9001:2008
■DC Akım (Şönt direnç ile) Proğramlanabilir (50-100mV)
DC-MULTISER-01-DIN/UH
■DC Gerilim 0-300V dc ■DC Güç ■DC Enerji ■Röle Output ■Dijital input ■Pals Output ■Analog Output (programlanabilir) ■RS 485 – MODBUS RTU 4-20mA 0-20mA 0-10V 2-10V 0-5V 1-5V
■DC Gerilim 0-1200V dc ■ YardımcıBesleme Gerilimi 85-265Vac veya 100-300Vdc ■ YardımcıBesleme Gerilimi 18-75Vdc
DC-MULTISER-01-DIN/OH DC-MULTISER-01-DIN/OL DC-MULTISER-01-DIN/UL
■
■
■
■
■
■
■ ■
■ ■ ■ ■
■ ■ ■ ■
■ ■ ■ ■
■ ■ ■ ■
■
■
■
■
■
■
■ ■
■ ■ ■ ■
■ ■ ■ ■
■ ■ ■ ■
■ ■ ■ ■
1 2 1 1
1 2 1 1
1 2 1 1
1 2 1 1
DC-MULTISER-03-DIN/UH
DC-MULTISER-03-DIN/OH DC-MULTISER-03-DIN/OL DC-MULTISER-03-DIN/UL
Green Power Measurement Device,
■Boyutlar (105x90x59 mm)
■
■
■
■
■
■
■
■
■ Kısa yolları olan menu ile kolay kullanım
■ DC akım, gerilim ve güç değerleri aynı anda izlenebilir.
■ Toplam, positif, negatif ve fark olarak dört çeşit enerji ölçümü yapılabilir.
■ Şönt direncin sekonder kısmı 50 mV ile 100mV arasında set edilebilir.
■ Gerilim, akım ve güç alarmları
■ Çok sayıda Alarm
■ Şifre koruması
Ölçümler
■ Gerilim
■ Akım
■ Aktif Güç
■ Aktif Enerji Giriş ve Çıkışlar
■ Röle çıkışı ( 1 adet )
■ Pals çıkışı ( 1 adet )
■ Dijital girişler ( 2 adet )
■ Analog çıkış ( 1 adet )
■ RS-485 MODBUS-RTU
DC- MULTİMETRE ve ENERJİ ÖLÇER MODELLERİ
■ DC enefji yönetim sistemlerinde
■ Rüzgar ve güneş enerji sistemlerinde
■ Endüstriyel DC kontrol uygulamalarında
■ DC ikaz sistemlerinde
■ Gemi, yat elektrik sistemlerinde
■ Metalurji, galvanoplastikler ve Elektro analiz Sanayinde
1- Cihaz montajına başlamadan önce monte edilecek ortam sıcaklığı ve nem kontrol edilmelidir.
Aksi takdirde cihaz zarar görebilir.
Depolama Sıcaklığı : -10 ºC ... +70 ºC Ortam Sıcaklığı : 0 ºC ... +50 ºC
Nem : %15 - %95 (yoğuşma olmadan)
2- Cihazın monte edileceği pano ortamının IP20'ye uygun olmasına dikkat edilmelidir.
3- Cihaz elektrik panosunun içindeki montaj rayına monte edilmelidir.
4- Cihazın ön tarafı ile elektrik panosunun kapağı veya koruma saçı arasında havalandırma amacıyla en az 50mm boşluk bırakınız.
50 mm
■ Cihazın bağlantıları sistem enerjisizken yapılmalıdır.
■ Cihaz, bağlantı şemasında gösterildiği gibi bağlanmalıdır.
■ RS485 bağlantısını yapınız.
■ Tüm bağlantıları ölçü aleti kullanarak kontrol etmeden cihaza enerji vermeyiniz.
■ Akım ve Gerilim için terminaller, kesiti max. 2,5mm² 'lik kablolara uygundur.
■ Pals çıkışları, Girişler ve RS485 terminalleri max. 1,5mm² 'lik kablolara uygundur.
■ RS485 bağlantısında CAT 5 (kategori 5) kablosu önerilir.
■ Eğer sistemde güç kalite problemleri varsa, yardımcı besleme için izolasyon trafosu veya EMC flitresi kullanılmalıdır.
Pano kapağı veya koruma saçı
DC-MULTISER serisi cihazlarımızla dc akım, gerilim, aktif güç ve enerji ölçülebilir. Ayrıca çift yönlü (positive – negative) akım ölçülebilmektedir. Cihazdan toplam, positif ve negatif çalışma süreleri ayrı ayrı izlenebilir.
Lütfen sisteminizin ve kendinizin güvenliği için cihazı devreye almadan önce bu kitapçığı dikkatlice okuyunuz.Anlaşılamayan konular hakkında, firmamız ile kontağa geçmeden hareket etmeyiniz.
Tel: 0.232.877 14 84 (pbx) Fax: 0.232.877 14 49
Fabrika: Atatürk mah. 78 sok. No:10 Ulucak köyü, Kemalpaşa - İZMİR
Genel
Kullanım Alanları
Montaj Talimatları
Bağlantıların Yapılması
+Vdc -Vdc
U- U+
Gerilim Ölçüm Girişleri
0.6 – 1.5 mm² kablo bağlayınız.
I- I+
Akım Ölçüm Girişleri
1.5 – 2.5 mm² kablo bağlayınız.
Yükü şönt dirençten önce bağlayınız. Yük şönt direncine seri olarak bağlanmalıdır. Şönt direncinin bir ucu yüke diğer ucu ise sistemin negatifine bağlanmalıdır.
Akım ve gerilim girişleri sistemden tamamen izolelidir.
Şönt direncinin sekonder değeri 50mV ile 100mV arasında olabilir.
Cihazın menüsünden ilgili değere set edilmelidir.
Yük Akım Bağlantıları:
UH ve UL tiplerinde ölçüm aralığı 0-300 Vdc
OH ve OL tiplerinde ölçüm aralığı 0-1000 Vdc 'dir.
Gerilim Bağlantıları:
DC-MULTISER DC-MULTISER
Bağlantılar
L / (-) N / (+)
Yardımcı Besleme
UL ve OL modellerinde 1.5 – 2.5 mm² kablo bağlayınız.
18 – 75V dc (+) (-)
L / (-) N / (+)
Yardımcı Besleme
UH ve OH modellerinde 1.5 – 2.5 mm² kablo bağlayınız.
(85 – 265Vac) & (100 – 300V dc) (+)
(-)
max.30Vdc
RO2
Röle Çıkışı
RO1
1.5 – 2.5 mm² kablo bağlayınız.
Kontak akımı : max.3A/250Vac veya 3A/30Vdc
PO Com
1.5 – 2.5 mm² kablo bağlayınız.
Bağlantıları CAT5 kablo ile yapınız. Kablonun ekranını topraklayınız.
RS485 Bağlantıları:
■ UH ve OH modellerinde 85 – 265V ac veya 100 – 300V dc uygulanabilir.
■ UL ve OL modellerinde 18 – 75V dc uygulanabilir.
Yardımcı Besleme Bağlantıları:
Röle Çıkış Bağlantıları:
Pals Çıkış Bağlantıları:
AC/DC Besleme Kaynağı
Röle Besleme Kaynağı
+
-
Dijital Giriş Bağlantıları:
max.30Vdc
Com DI2
1.5 – 2.5 mm² kablo bağlayınız.
Besleme Kaynağı
- +
Optik izolasyon
Optik izolasyon
DI1
Optik izolasyon
Analog Çıkış Bağlantıları:
DC-MULTISER DC-MULTISER DC-MULTISER
DC-MULTISER DC-MULTISER
■ DC-MULTISER programlanabilen analog çıkışına sahiptir.
■ Çıkış optik olarak izolelidir.
■ Analog akım çıkışı olarak kullanılmak istendiğinde 0 - 20mA veya
4 - 20mA olarak set edilebilir.
■ Analog gerilim çıkışı olarak kullanılmak istendiğinde 0 -10V, 2 - 10V,
0 – 5V veya 1 - 5V olarak set edilebilir.
B
RS485
Sistem GND
RS485 Dönüştürücü A
B A
DC-MULTISER
AO2(+)
1.5 – 2.5 mm² kablo bağlayınız.
AO(-)
Optik izolasyon
DC-MULTISER
Yük
Gnd
PLC veya Ölçüm cihazına ait ANALOG INPUT mA çıkış için: max yük direnci >500Ω V çıkış için: max yük akımı 20mA CAT 5
kablo
ANALOG Çıkış
ÖLÇÜLEN ELEKTRİKSEL PARAMETRELER (dc akım, dc gerilim, dc güç, dc enerji )
V, kV, A, kA, W, kW, MW, GW, kWh, MWh, GWh birimlerinde ölçüm yapar.
KISA YOL TUŞ ÖZELLİKLERİ:
Enerji gösterim bölümüne giriş yaptırır. ▼ tuşuna basarak sırasıyla, export, import, net (fark) ve toplam enerji değerlerine ulaşılabilir.
SET tuşuna basarak ana ekrana döner.
+ :
RS485 özelliği olan modellerde 3 sn boyunca cihaz numarasını gösterir.
:
: 3 sn boyunca cihazın çalışma süresini gösterir.
+SET : 3 sn boyunca cihazın pozitif yönlü akım ile çalışma süresini gösterir.
+SET : 3 sn boyunca cihazın negatif yönlü akım ile çalışma süresini gösterir.
Alarm özelliği olan modellerde Latch fonksiyonu seçilmiş ise mutlaka set tuşuna basarak alarmı silmek gerekir.
3 sn boyunca basılırsa, parametre ve ayarlar menüsüne girer.
SET :
Export enerji İmport enerji Net enerji Toplam enerji Export enerji = Pozitif Enerji İmport enerji = Negatif Enerji
Net enerji = (Pozitif Enerji) - (Negatif Enerji) Toplam enerji = (Pozitif Enerji) + (Negatif Enerji)
SET Ana Ekran
PARAMETRELERE GİRİŞ
3 sn boyunca SET tuşuna basılırsa, parametreler menüsüne girmeden önce şifre girilmesi gerekir. Bu aşamada şifre ekranı flaş yaparken ekranın alt bölümündeki satırda HHHH ibaresi vardır. SET tuşuna basılınca en alt satırda 0000 rakamları belirir ve ekran daha hızlı flaş yapmaya başlar.▼ ve ▲ tuşları ile yanıp sönen hanedeki rakam ayarlanır ve SET tuşuna basılarak bir yandaki haneye geçilir. Tüm haneler tamamlandığında eğer şifre doğruysa İlk parametre olan Enerjileri Sil (CLR Energy) bölümüne girilir. Şifre yanlış ise cihaz ayarlara girmeden ana ölçüm ekranlarına döner. Şifrenin fabrika çıkış değeri 0000 'dır. Kullanıcı bunu değiştirebilir.
SET
Blink
SET
Akımın full skala ayarı (1 – 50.000A)
Şönt direnç ayarı (50 – 100 mV)
YES : Enerjileri sil NO: Enerjileri silme
SET
SET
SET
Parametreler
ENERJİLERİN SİLİNMESİ
AKIM TAM SKALA AYARI
ŞÖNT DİRENÇ mV AYARI Enerjilerin hepsinin silindiği bölümdür.
Bu durumda, pals çıkışında gönderilecek olan palsler de silinir.
Hat akımının maksimum değerinin belirlendiği bölümdür.
Örneğin; 1000A/60mV şönt kullanılıyorsa, bu değer 1000 A yapılmalıdır.
Şönt direncinin mV değerinin belirlendiği bölümdür.
Örneğin; 1000A/60mV şönt kullanılıyorsa, bu değer 60 mV yapılmalıdır.
Not : Fabrika ayarlarına dönüldüğünde enerjiler sıfırlanır.
Gerilim full skala ayarı
UH ve UL modelerinde (5 – 60 – 300V) OH ve OL modellerinde (600 – 1000V)
SET
4 haneli şifrenin değiştirildiği bölümdür. SET tuşuna basılınca en alt satırda 0000 rakamları belirir ve ekran daha hızlı flaş yapmaya başlar.▼ ve ▲ tuşları ile yanıp sönen hanedeki rakam ayarlanır ve SET tuşuna basılarak bir yandaki haneye geçilir. Tüm haneler tamamlandığında yeni, şifre hafızaya alınmış olur.
SET
Fabrika ayarlarına dönmeyi sağlar. SET tuşuna basınca Fab Set WAıt (bekleyiniz) yazar ve tüm değerler fabrika ayarlarına dönünce FAb SEt OK yazar.
SET
SET SET
SET
SET
SET
Parity : no , even , odd Stop Bits : (1) , (1.5) veya (2) seçilebilir.
Baud rate: 2400,4800, 9600,19200,28800, 38400,57600 veya 115200 olarak seçilebilir.
Cihaz No : 001 ...255
SET
SET SET
SET
Röle kontak pozisyonu : nO (normalde açık) nC (normalde kapalı)
Uzak Erişim İzni on : Erişilebilir oFF : Erişim devre dışı
NOT: Uzak Erişim İzni (on) yapılırsa, menüdeki diğer parametrelere ulaşılamaz, daha önceden Set edilmiş olan parametreler ise devre dışı kalır. Bu röle çıkışı sadece uzak erişim yoluyla kullanılabilir.
ALARM RÖLESİ AYARLARI MODBUS RTU AYARLARI FABRİKA AYARLARINA DÖNME ŞİFRE AYARLARI
GERİLİM TAM SKALA AYARLARI
Ölçümün yapılacağı maksimum değere göre belirlenmelidir.
UH ve UL modelerinde (5 – 60 – 300V) olarak, OH ve OL modellerinde ise (600 – 1000V) olarak seçilebilir.
Örneğin; UH model cihaz için, sistemde maksimum 30 Vdc ölçülecekse, bu değer 60 V seçilmelidir.
SET SET
SET
SET
SET
SET
SET
SET SET
SET
SET
SET
Aşırı Gerilim Set Değeri ( Volt Over Val):
UH ve UL modellerinde 0.1 ile 300 V arasında set edilebilir.
OH ve OL modellerinde 0.1 ile 1200 V arasında set edilebilir.
Aşırı Gerilim Alarm İzini (Volt Over EnbL) : YES ; alarm modu devrede
NO ; alarm modu devre dışı
Aşırı Gerilim Alarm Mod Seçimi (Volt Over tYPE) :
Alarm modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalkınca alarm rölesi bırakır.
Aşırı Gerilim Gecikme Zamanı (Volt Over dELy) : 1 – 300 sn arasında set edilebilir. Ölçülen gerilim, ayarlanan gerilim değerini aşarsa, röle kontağını gecikme zamanı sonunda bırakır.
Aşırı Gerilim Hatadan Dönüş Zamanı (Volt Over dLy0) : 1 – 300 sn arasında set edilebilir.
Aşırı Gerilim Histeresiz Değeri (Volt Over HySt) :
% (1 – 30) arasında set edilebilir.
Aşırı Gerilim Ayarlarından ÇIKIŞ
Latch modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalksa bile alarm rölesi çekili kalır. Alarm özelliği olan modellerde Latch fonksiyonu seçilmiş ise mutlaka set tuşuna basarak alarmı silmek gerekir.
Momentary modu: Bu modda, menüde fazladan yandaki zaman açılır. 300 msn ile 5000msn arasında set edilebilir. Alarm oluştuğunda alarm rölesi bu süre kadar çekili kalır daha sonra bırakır. Sürekli alarm verilmesi istenmediği durumlarda kullanılır.
Düşük Gerilim Set Değeri (Volt Undr Val):
UH ve UL modellerinde 0.1 ile 300 V arasında set edilebilir.
OH ve OL modellerinde 0.1 ile 1200 V arasında set edilebilir.
Düşük Gerilim Alarm İzini (Volt Undr EnbL) : YES ; alarm modu devrede
NO ; alarm modu devre dışı
Düşük Gerilim Alarm Mod Seçimi (Volt Undr tyPE) : Alarm modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalkınca alarm rölesi bırakır.
Latch modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalksa bile alarm rölesi çekili kalır. Alarm özelliği olan modellerde Latch fonksiyonu seçilmiş ise mutlaka set tuşuna basarak alarmı silmek gerekir.
Momentary modu: Bu modda, menüde fazladan yandaki zaman açılır. 300 msn ile 5000msn arasında set edilebilir. Alarm oluştuğunda alarm rölesi bu süre kadar çekili kalır daha sonra bırakır. Sürekli alarm verilmesi istenmediği durumlarda kullanılır.
DÜŞÜK GERİLİM AYARLARI AŞIRI GERİLİM AYARLARI
SET
SET
SET
SET
SET SET
SET
SET
SET
SET
SET
SET
Düşük Gerilim Gecikme Zamanı (Volt Undr dELy) : 1 – 300 sn arasında set edilebilir. Ölçülen gerilim, ayarlanan gerilim değerinin altına düşerse, röle kontağını gecikme zamanı sonunda bırakır.
Düşük Gerilim Hatadan Dönüş Zamanı (Volt Undr dLy0) : 1 – 300 sn arasında set edilebilir.
Düşük Gerilim Histeresiz Değeri (Volt Undr HySt) :
% (1 – 30) arasında set edilebilir.
Düşük Gerilim Ayarlarından ÇIKIŞ
Aşırı Akım Set Değeri ( Curr Over Val):
Shönt direncin max değerine bağlı olarak (max. 50.000A) 0,1 ile 50,000 A arasında ayarlanabilir.
Örneğin 100A/60 mV şönt için maksimum 100A olarak ayarlanabilir.
Aşırı akım Alarm İzini (Curr Over EnbL) : YES ; alarm modu devrede
NO ; alarm modu devre dışı
Aşırı Akım Alarm Mod Seçimi (Curr Over tYPE) :
Alarm modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalkınca alarm rölesi bırakır.
Aşırı Akım Gecikme Zamanı (Curr Over dELy) :
1 – 300 sn arasında set edilebilir. Ölçülen akım, ayarlanan akım değerini aşarsa, röle kontağını gecikme zamanı sonunda bırakır.
Aşırı Akım Hatadan Dönüş Zamanı (Curr Over dLy0) : 1 – 300 sn arasında set edilebilir.
Aşırı Akım Histeresiz Değeri (Curr Over HySt) :
% (1 – 30) arasında set edilebilir.
Aşırı Akım Ayarlarından ÇIKIŞ
Latch modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalksa bile alarm rölesi çekili kalır. Alarm özelliği olan modellerde Latch fonksiyonu seçilmiş ise mutlaka set tuşuna basarak alarmı silmek gerekir.
Momentary modu: Bu modda, menüde fazladan yandaki zaman açılır. 300 msn ile 5000msn arasında set edilebilir. Alarm oluştuğunda alarm rölesi bu süre kadar çekili kalır daha sonra bırakır. Sürekli alarm verilmesi istenmediği durumlarda kullanılır.
AŞIRI AKIM AYARLARI
SET SET
SET
SET
SET
SET
SET SET
SET SET
SET SET
DÜŞÜK AKIM AYARLARI
AŞIRI GÜÇ AYARLARI
Düşük Akım Set Değeri (Curr Undr Val):
Shönt direncin max değerine bağlı olarak (max. 50.000A) 0,1 ile 50,000 A arasında ayarlanabilir. Örneğin 100A/60 mV şönt için maksimum 100A olarak ayarlanabilir.
Düşük Akım Alarm İzini (Curr Undr EnbL) : YES ; alarm modu devrede
NO ; alarm modu devre dışı
Düşük Akım Alarm Mod Seçimi (Curr Undr tyPE) :
Alarm modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalkınca alarm rölesi bırakır.
Latch modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalksa bile alarm rölesi çekili kalır. Alarm özelliği olan modellerde Latch fonksiyonu seçilmiş ise mutlaka set tuşuna basarak alarmı silmek gerekir.
Momentary modu: Bu modda, menüde fazladan yandaki zaman açılır. 300 msn ile 5000msn arasında set edilebilir. Alarm oluştuğunda alarm rölesi bu süre kadar çekili kalır daha sonra bırakır. Sürekli alarm verilmesi istenmediği durumlarda kullanılır.
Düşük Akım Gecikme Zamanı (Curr Undr dELy) : 1 – 300 sn arasında set edilebilir. Ölçülen akım, ayarlanan akım değerinin altına düşerse, röle kontağını gecikme zamanı sonunda bırakır.
Düşük Akım Hatadan Dönüş Zamanı (Curr Undr dLy0) : 1 – 300 sn arasında set edilebilir.
Düşük Akım Histeresiz Değeri (Curr Undr HySt) :
% (1 – 30) arasında set edilebilir.
Düşük Akım Ayarlarından ÇIKIŞ
Aşırı Güç Set Değeri ( Povr Over Val):
Aşırı güç çekilmesi durumunda rölenin açma yapması istenen güç değerine ayarlanabilir.
Aşırı Güç Alarm İzini (Povr Over EnbL) : YES ; alarm modu devrede
NO ; alarm modu devre dışı
Aşırı Güç Alarm Mod Seçimi (Povr Over tYPE) :
Alarm modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalkınca alarm rölesi bırakır.
Latch modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalksa bile alarm rölesi çekili kalır. Alarm özelliği olan modellerde Latch fonksiyonu seçilmiş ise mutlaka set tuşuna basarak alarmı silmek gerekir.
Momentary modu: Bu modda, menüde fazladan yandaki zaman açılır. 300 msn ile 5000msn arasında set edilebilir. Alarm oluştuğunda alarm rölesi bu süre kadar çekili kalır daha sonra bırakır. Sürekli alarm verilmesi istenmediği durumlarda kullanılır.
SET
SET
SET
SET
SET SET
SET
SET
SET
SET
SET
SET
DÜŞÜK GÜÇ AYARLARI
Aşırı Güç Gecikme Zamanı (Povr Over dELy) : 1 – 300 sn arasında set edilebilir. Ölçülen güç, ayarlanan güç değerini aşarsa, röle kontağını gecikme zamanı sonunda bırakır.
Aşırı Güç için Hatadan Dönüş Zamanı (Povr Over dLy0) : 1 – 300 sn arasında set edilebilir.
Aşırı Güç Histeresiz Değeri (Povr Over HySt) :
% (1 – 30) arasında set edilebilir.
Düşük Güç Set Değeri (Povr Undr Val):
Düşük güç çekilmesi durumunda rölenin açma yapması istenen güç değerine ayarlanabilir.
Düşük Güç Alarm İzini (Povr Undr EnbL) : YES ; alarm modu devrede
NO ; alarm modu devre dışı
Düşük Güç Alarm Mod Seçimi (Povr Undr tyPE) :
Alarm modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalkınca alarm rölesi bırakır.
Latch modu: alarm oluştuğunda alarm rölesi çeker. Alarm ortadan kalksa bile alarm rölesi çekili kalır. Alarm özelliği olan modellerde Latch fonksiyonu seçilmiş ise mutlaka set tuşuna basarak alarmı silmek gerekir.
Momentary modu: Bu modda, menüde fazladan yandaki zaman açılır. 300 msn ile 5000msn arasında set edilebilir. Alarm oluştuğunda alarm rölesi bu süre kadar çekili kalır daha sonra bırakır. Sürekli alarm verilmesi istenmediği durumlarda kullanılır.
Düşük Güç için Gecikme Zamanı (Povr Undr dELy) : 1 – 300 sn arasında set edilebilir. Ölçülen akım, ayarlanan akım değerinin altına düşerse, röle kontağını gecikme zamanı sonunda bırakır.
Düşük Güç için Hatadan Dönüş Zamanı (Povr Undr dLy0) : 1 – 300 sn arasında set edilebilir.
Düşük Güç Histeresiz Değeri (Povr Undr HySt) :
% (1 – 30) arasında set edilebilir.
Düşük Güç Ayarlarından ÇIKIŞ Aşırı Güç Ayarlarından ÇIKIŞ
SET SET
SET
SET SET
SET
SET
SET
SET
SET
SET
SET
PALS ÇIKIŞ AYARLARI
ANALOG ÇIKIŞ AYARLARI
Analog çıkış devrede Analog çıkış devre dışı Analog Çıkış İzini
Pals Tipleri Pals çıkışı devre dışı Toplam Enerji Export Enerji Import Enerji
Analog Parametreler Gerilim (V) Akım (A) Güç (W)
Gerilim çıkış tipi V
V V V
Akım çıkış tipi mA mA Cihazda aşağıdaki parametreler analog çıkış olarak ayarlanabilmektedir.
t (msn)
t (msn) Ps
Enerji
5 – 24V Max 30V
PuLS timE : Pals Süresi (Ps)
50msn – 900 msn arasında set edilebilir.
Pals OFF Süresi (Po) ise sabit 1000 msn dir.
dEAL : 1 palse eşdeğer enerji miktarı
0,1kWh – 1kWh – 10kWh – 100kWh –10000kWh – 50000kWh arasında seçilebilir.
Bu modda ölçülen değerin işaretine bakılmaksızın (mutlak değeri alınarak) işlem yapılır.
Bu modda ölçülen değer için (+) % 100 ... (-) % 100 değerleri arasında ayarlanabilir ve bu değerlere göre çıkış verir. Bir alt menüde daha detaylı anlatılacaktır.
Analog ölçüm aralığı(An rAng) bölümünde PErC olarak seçilmişse bu menü açılır.
Diğer modlarda bu menü ekrana gelmez.
Bu modda ölçülen değer için (+) % 100 ... (-) % 100 değerleri arasında istenilen aralıkta çıkış verdirilebilir.
Ps Ps
dEAL dEAL dEAL
1000ms 1000ms
(%)Üst limit (%)Alt limit
Parametre programlama menüsünden ÇIKIŞ
Bu modda ölçülen değer için sadece(+) % 100 - (-) % 100 değerleri arasında çıkış verir. Bu mod, (PerC) modunun, sınırları en geniş olarak ayarlandığındaki çalışma modu ile aynıdır.
Çalışma Aralık Ayarı
NOT1 : (%) Üst Limit değeri, (%) Alt Limit değerinden daha büyük olmalıdır.
(%) Üst Sınır değeri % 0 olarak ayarlanamaz.
NOT2 : Ölçülen değer (%)Alt limit değerinin dışında olduğunda, Analog çıkış 0V/1V veya 0mA/4mA olacaktır.
Analog çıkış maksimum 6V, 12V, 24mA olabilir.
0 - 20mA için
I (analog) =
(Ölçülen değer)
4 +
x 100% - Alt Limit(%)
Üst Limit (%) - Alt Limit(%)
4 - 20mA için
I (analog) =
(Ölçülen değer)
x 100% - Alt Limit(%)
Üst Limit (%) - Alt Limit(%)
x 20mA
x 16mA
0 - 5 V için
V (analog) =
(Ölçülen değer)
x 100% - Alt Limit(%)
Üst Limit (%) - Alt Limit(%)
x 5 V
1 - 5 V için
V (analog) =
(Ölçülen değer)
x 100% - Alt Limit(%)
Üst Limit (%) - Alt Limit(%)
x 4 V 1 +
0 - 10 V için
V (analog) =
(Ölçülen değer)
x 100% - Alt Limit(%)
Üst Limit (%) - Alt Limit(%)
x 10 V
2 - 10 V için
V (analog) =
(Ölçülen değer)
x 100% - Alt Limit(%)
Üst Limit (%) - Alt Limit(%)
x 8 V 2 +
A kı m Ç ık ış la rı G e ril im Ç ık ış la rı
Örnek1: Ölçüm Değeri Analog çıkış değeri
2,5 V 5 V
Gerilim Tam Skala Ayarı ( ) = 5 V Analog Parametreler ( ) = Gerilim (V) Gerilim Çıkış Tipi ( ) = 0 - 10 (V) Analog çalışma aralık ayarı ( ) = PERC ( üst limit % ) = 100 % Analog çalışma aralık ayarı ( ) = PERC ( alt limit % ) = 0 %
0 V 0 V
-2,5 V 0 V
Örnek2: Ölçüm Değeri Analog çıkış değeri
2,5 V 7,5 V
Gerilim Tam Skala Ayarı ( ) = 5 V Analog Parametreler ( ) = Gerilim (V) Gerilim Çıkış Tipi ( ) = 0 - 10 (V) Analog çalışma aralık ayarı ( ) = PERC ( üst limit % ) = 100 % Analog çalışma aralık ayarı ( ) = PERC ( alt limit % ) = -100 %
0 V 5 V
-2,5 V 2,5 V
0 - 10 V için
V (analog) =
(Ölçülen değer)
x 100% - Alt Limit(%) x 10 V Üst Limit (%) - Alt Limit(%)
V (analog) =
(- 2,5 )
x 100 - (-100 )
x 10 V 100 - (-100 )
( 5 )
= +2,5V
(Tam skala değeri )
(Tam skala değeri )
(Tam skala değeri )
(Tam skala değeri )
(Tam skala değeri )
(Tam skala değeri )
(Tam skala değeri )
= 15,73mA
Örnek3: Ölçüm Değeri Analog çıkış değeri
300 V 20 mA
Gerilim Tam Skala Ayarı ( ) = 300 V Analog Parametreler ( ) = Akım (A) Akım Çıkış Tipi ( ) = 4 - 20 (mA) Analog çalışma aralık ayarı ( ) = PERC ( üst limit % ) = 100 % Analog çalışma aralık ayarı ( ) = PERC ( alt limit % ) = 0 %
220 V 15.72mA
0 V 4 mA
4 +
4 - 20mA için
I (analog) =
(Ölçülen değer)
x 100% - Alt Limit(%)
Üst Limit (%) - Alt Limit(%)
x 16mA (Tam skala değeri )
4 +
4 - 20mA için
I (analog) =
( 220 )
x 100 - 0
100 - 0
x 16 ( 300 )
Fabrika Çıkış Değerleri
MODBUS RTU
Akım Tam Skala Ayarı : 100A Şönt Direnç mV Ayarı : 60mV Gerilim Tam Skala Ayarı : 300V / 1000V
Şifre Ayarı : 0000
Baud Rate : 9600 Stop Bits : 1 Parity : no Cihaz No : 1
Aşırı Gerilim Set Değeri ( Volt Over Val) : 300V / 1000V Aşırı Gerilim Alarm İzini (Volt Over EnbL) : no (devre dışı) Aşırı Gerilim Alarm Mod Seçimi (Volt Over tYPE) : alarm modu Aşırı Gerilim Gecikme Zamanı (Volt Over dELy) : 10 sn Aşırı Gerilim Hatadan Dönüş Zamanı (Volt Over dLy0) : 10 sn Aşırı Gerilim Histeresiz Değeri (Volt Over HySt) : 30%
Düşük Gerilim Set Değeri (Volt Undr Val) : 150V / 500V Düşük Gerilim Alarm İzini (Volt Undr EnbL) : no (devre dışı) Düşük Gerilim Alarm Mod Seçimi (Volt Undr tyPE) : alarm modu Düşük Gerilim Gecikme Zamanı (Volt Undr dELy) : 10 sn Düşük Gerilim Hatadan Dönüş Zamanı (Volt Undr dLy0) : 10 sn Düşük Gerilim Histeresiz Değeri (Volt Undr HySt) : 30 %
Aşırı Akım Set Değeri ( Curr Over Val) : 100A
Aşırı akım Alarm İzini (Curr Over EnbL) : no (devre dışı) Aşırı Akım Alarm Mod Seçimi (Curr Over tYPE) : alarm modu Aşırı Akım Gecikme Zamanı (Curr Over dELy) : 10 sn Aşırı Akım Hatadan Dönüş Zamanı (Curr Over dLy0) : 10 sn
Aşırı Akım Histeresiz Değeri (Curr Over HySt) : 30 %
Düşük Akım Set Değeri (Curr Undr Val) : 50A
Düşük Akım Alarm İzini (Curr Undr EnbL) : no (devre dışı) Düşük Akım Alarm Mod Seçimi (Curr Undr tyPE) : alarm modu Düşük Akım Gecikme Zamanı (Curr Undr dELy) : 10 sn Düşük Akım Hatadan Dönüş Zamanı (Curr Undr dLy0) : 10 sn Düşük Akım Histeresiz Değeri (Curr Undr HySt) : 30 %
Aşırı Güç Set Değeri ( Povr Over Val) : 30.000VA / 100.000VA Aşırı Güç Alarm İzini (Povr Over EnbL) : no (devre dışı) Aşırı Güç Alarm Mod Seçimi (Povr Over tYPE) : alarm modu Aşırı Güç Gecikme Zamanı (Povr Over dELy) : 10 sn Aşırı Güç için Hatadan Dönüş Zamanı (Povr Over dLy0) : 10 sn Aşırı Güç Histeresiz Değeri (Povr Over HySt) : 30 %
Düşük Güç Set Değeri (Povr Undr Val) : 15.000VA / 50.000VA Düşük Güç Alarm İzini (Povr Undr EnbL) : no (devre dışı) Düşük Güç Alarm Mod Seçimi (Povr Undr tyPE) : alarm modu Düşük Güç için Gecikme Zamanı (Povr Undr dELy) : 10 sn Düşük Güç için Hatadan Dönüş Zamanı (Povr Undr dLy0) : 10 sn Düşük Güç Histeresiz Değeri (Povr Undr HySt) : 30 %
Röle kontak pozisyonu : nO (normalde açık) Uzak Erişim İzni : oFF (Erişim devre dışı)
Pals Tipi : OFF
Deal : 1kWh
Pals Süresi : 100ms
Analog Çıkış İzini : no (devre dışı) Parametre : VOLT (gerilim ölçümü)
Çıkış Tipi : 0 – 10 V
Çalışma Aralık ayarı : PERC PERC % üst limit : +100%
PERC % alt limit : 0%
ANALOG ÇIKIŞPALS ÇIKIŞIRÖLE ÇIKIŞI
ALARM SET DEĞERLERİ
Teknik Bilgi
1. Ölçümler
Parametre Ölçüm aralığı Açıklama
Gerilim
Doğruluk
0,5 % 0 ~ (±) 5 V
0,5 % 0 ~ (±) 60 V
0,5 % 0 ~ (±) 300 V
Akım 0 ~ (±) 50.000 A 1 %
0,5 % 0 ~ (±) 600 V
1 % 0 ~ (±) 1000 V
50 mV ile 100mV Şönt çıkışı için
Güç 0 ~ (±) 60.000 kW 1%
Enerji 0 ~ (±) 99.999.999,99 kWh 1 %
2. Ölçüm Girişleri
Parametre Açıklama
DC Gerilim 300 KΩ DC-MULTISER-01-DIN/UH , DC-MULTISER-01-DIN/UL , DC-MULTISER-03-DIN/UH , DC-MULTISER-03-DIN/UL
2,5 MΩ
15 KΩ Şönt ile kullanılır. 0 ~ (±) 50.000 A/ 50 – 100mV arası programlanabilir.
DC Akım
Giriş empedansı
Çalışma Gerilimi : 5 – 24Vdc max. 30Vdc
3. Dijital Giriş (1 adet)
4. Röle Çıkışı (1 adet)
Çalışma Gerilimi : 1NO ve max.5A/250 Vac Max Yük Gerilimi : 250 Vac/30Vdc Max Yük Akımı : 5A
5. Analog Çıkış (1 adet)
Gerilim Çıkış Tipi : 0-10V, 2-10V, 0-5V, 1-5V Akım Çıkış Tipi : 0-20mA, 4-20mA Doğruluk : 0.2%
Yük Kapasitesi : Akım tipinde, max. yük direnci 750 Ohm : Gerilim tipinde, yük akımı max. 20 mA Güncelleme Süresi : 200ms
6. RS485
Tip : Half dublex
Protokol : Modbus RTU
Baud rate : 2400,4800,9600,19200,28800,38400,57600 veya 115200 Stop Bits : (0.5) , (1) , (1.5) veya (2)
Parity : no , even , odd
Cihaz No : 1 ...255
7. İşletme Gerilimi
İşletme Gerilimi(Un) : 85 – 265 Vac veya 100 – 300 Vdc (DC-MULTISER-01-DIN/UH,DC-MULTISER-01-DIN/OH,DC-MULTISER-03-DIN/UH,DC-MULTISER-03-DIN/OH)
İşletme Gerilimi(Un) : 18 – 75 Vdc (DC-MULTISER-01-DIN/UL,DC-MULTISER-01-DIN/OL,DC-MULTISER-03-DIN/UL,DC-MULTISER-03-DIN/OL)
İşletme Frekansı : 50/60 Hz
DC-MULTISER-01-DIN/OH , DC-MULTISER-01-DIN/OL , DC-MULTISER-03-DIN/OH , DC-MULTISER-03-DIN/OL
Cihaz Koruma Sınıfı : IP 20 Klemens Koruma Sınıfı : IP 00
Ortam Sıcaklığı : - 5 °C .... + 50 °C Bağantı Şekli : otomat rayına
Boyutlar : 105x90x59 mm
8. Ortam
105 mm 59 mm34 mm
90 mm
