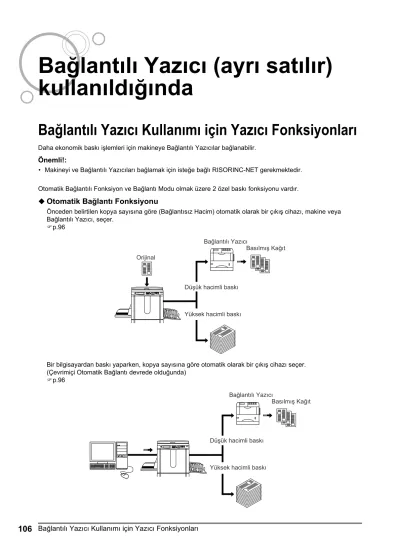

Bağlantılı Yazıcı (ayrı satılır) kullanıldığında

Bağlantılı Yazıcı Kullanımı için Yazıcı Fonksiyonları

Daha ekonomik baskı işlemleri için makineye Bağlantılı Yazıcılar bağlanabilir.

Önemli!:

• Makineyi ve Bağlantılı Yazıcıları bağlamak için isteğe bağlı RISORINC-NET gerekmektedir.

Otomatik Bağlantılı Fonksiyon ve Bağlantı Modu olmak üzere 2 özel baskı fonksiyonu vardır.

Otomatik Bağlantı Fonksiyonu

Önceden belirtilen kopya sayısına göre (Bağlantısız Hacim) otomatik olarak bir çıkış cihazı, makine veya Bağlantılı Yazıcı, seçer.

)p.96

Bir bilgisayardan baskı yaparken, kopya sayısına göre otomatik olarak bir çıkış cihazı seçer.

(Çevrimiçi Otomatik Bağlantı devrede olduğunda) )p.96

(2)

Bağlantılı Yazıcı (ayrı satılır) kullanıldığında

Bağlantılı Yazıcı Kullanımı için Yazıcı Fonksiyonları

107 Link Mode Fonksiyonu

Orijinal makinede taranır ve Bağlantılı Yazıcıdan basılır.

)p.112

İki yönlü baskı gibi özel Bağlantılı Yazıcı fonksiyonları kullanılabilir.

(3)

Bağlantılı Yazıcının Ayarlanması [Link Properties]

108 Bağlantılı Yazıcının Ayarlanması [Link Properties]

Çalıştırmak için, Bağlantılı Yazıcı verisinin makineye girilmiş olması gerekir.

Önemli!:

• Bağlantılı Yazıcının makineye fiziksel olarak bağlandığından emin olun. Bir Bağlantılı Yazıcı makine tarafından ancak fiziksel olarak bağlanması durumunda tanınır..

• Bağlantılı Yazıcı verisi makineye girilmezse, cihaz baskı yapmaz ve isteğe bağlı özellikleri kullanılamaz.

• Takılan her Bağlantılı Yazıcı için bilgiyi ayrı ayrı girin.

Not:

• “Link Properties” aşağıda açıklanmaktadır.

Link Mode ve diğer Yönetici ayarları hakkında daha fazla bilgi için “Link Mode” ()p.96) bölümüne bakın.

Bağlantılı Yazıcı Ayar Listesi

:Başlangıç ayarı (fabrika varsayılan ayarları)

Fonksiyonlar Tanım Giriş

Yazıcı adı

Bağlantılı Yazıcı için bir ad girin.

Not:

• Girilen ad Link Mode ekranında görüntülenir.

Yeni bir ad girmek için karakter

düğmesine dokunun. Ad girildikten sonra, Yazıcı adı olarak kaydetmek için [Tamam]

düğmesine dokunun. Daha fazla ayrıntı için “Yeni ad ekranına ” ()p.74) bakın.

Adres IP

Ağa bağlanmak için Bağlantılı Yazıcının IP adresini girin.

Not:

• Bağlantılı Yazıcıya veri aktarımı testi gerçekleştirmek için [Prova Baskı]

düğmesine dokunun.

Başarılı olması durumunda test sonuçları Bağlantılı Yazıcıdan basılır. Test başarısız olursa, bir Pop-Up İletisi görüntülenir.

[İptal et] düğmesine dokunun ve doğru ayarları yeniden girin.

• “Temel IP-adresi” Yönetici ekranına doğru şekilde girildiğinde [Prova Baskı]

devreden çıkar.

)p.93

• seçeneğini kullanın veya Baskı Miktar Tuşlarını kullanarak girin.

• Başka bir alana geçmek için, alana dokunun veya tuşuna basın.

(4)

109

Toplam tabla

Standart Tepsi dışındaki tepsilerin toplam sayısını girin.

Önemli!:

• Bu sayı diğer seçeneklerde ayarlanmış olan tepsi sayısından az ise, diğer seçenekler devreden çıkacaktır.

0-99

• Bağlantılı Yazıcının standart tepsisinden baskı yaparken, [0] girin.

• seçeneğini kullanın veya Baskı Miktar Tuşlarını kullanarak girin.

Zımba

Cihazda kullanılabilir durumdaysa “Zımba”

AÇIK konuma getirin. “Zımba”fonksiyonu tarafından kullanılan tepsi numarasını ^*1 sabit/

değişken olsa da ayarlayın.

KAPALI: Sabitlenme yeteneği yok

(devre dışı) AÇIK: Sabitlenme fonksiyonu mevcut Kullanılan tepsi numarası, Değişken değil/değişken

Bir düğme seçmek için dokunun.

seçeneğini kullanın veya “Tabla no.” için Baskı Miktar Tuşlarını

kullanarak girin.

Ofset sayfa

Cihazda kullanılabilir durumdaysa “Ofset sayfa” AÇIK konuma getirin. “Ofset sayfa”

fonksiyonu tarafından kullanılan tepsi sayısını^*1 ayarlayın.

KAPALI: Ofset Sayfa fonksiyonu yok (devre dışı) AÇIK: Ofset Sayfa fonksiyonu var Kullanılan tepsi sayısı

kullanarak girin.

“Ofset sayfa” ve “Punch” aynı adımlar uygulanarak yapılandırılabilir.

(5)

110

*1 Tepsi sayısı Bağlantılı Yazıcının modeline göre değişebilir.

Punch

Cihazda kullanılabilir durumdaysa “Punch”

AÇIK konuma getirin.

Ayrıca, “Punch” fonksiyonu tarafından kullanılan tepsi sayısını ^*1 ayarlayın.

KAPALI: Delme yeteneği yok AÇIK: Zımba fonksiyonu var Kullanılan tepsi sayısı

kullanarak girin.

“Ofset sayfa” ve “Punch” aynı adımlar uygulanarak yapılandırılabilir.

Çift yönlü

Cihazda kullanılabilir durumdaysa “Çift yönlü”

AÇIK konuma getirin.

AÇIK/KAPALI

“Çift yönlü”, “Yazıcı harmanlama” ve

“Posta kutusu” aynı adımlar uygulanarak yapılandırılabilir.

KAPAMAK/AÇMAK için düğmeye dokunun.

Yazıcı harmanlama

Cihazda kullanılabilir durumdaysa “Yazıcı harmanlama” AÇIK konuma getirin.

Posta kutusu

Cihazda kullanılabilir durumdaysa “Posta kutusu” AÇIK konuma getirin.

(6)

111 Bağlantılı Yazıcının Ayarlanması

1 Yönetici ekranından [Link Mode]

seçeneğine dokunun.

2 [Link Properties] düğmesine dokunun.

3 Bağlantılı Yazıcı için bir sekme seçin.

Not:

• En fazla 6 Bağlantılı Yazıcı girilebilir.

4 Bilgiyi girmek için düğmeyi seçin.

Not:

• Ekranda görünmeyen diğer fonksiyonları görüntülemek için, veya düğmesine dokunun.

5 Ayarların değiştirilmesi.

Ayarları değiştirmek için “Bağlantılı Yazıcı Ayar Listesine” ()p.108) bakın.

Not:

• Fonksiyonun ilave Ayar Ekranları varsa, gerekli ayarları girin ve [Tamam].düğmesine dokunun.

“Link Properties” ekranına geri dönün.

Değişiklikler güncellenir. Değişiklikleri iptal etmek için [İptal et] düğmesine dokunun ve

“Link Properties” ekranına dönün.

6 düğmesine dokunun.

Ana Ekrana dönün. “Yönetici” ayarları güncellenir.

(7)

Taranan Orijinalin bir Bağlantılı Yazıcıdan Basılması [Link Mode]

112 Taranan Orijinalin bir Bağlantılı Yazıcıdan Basılması [Link Mode]

Orijinalin makineye tarandığı ve Bağlantılı Yazıcıdan basıldığı moda “Link Mode” denir.

Link Mode modunda, orijinal, basılacak kopya sayısı ne olursa olsun, Bağlantılı Yazıcıdan basılır.

1 Link Mode'ye geçin.

Bağlantı Modana geçmek için makinedeki tuşuna basın.

Mod Ekranından, Bağlantı Ana Ekranına geçmek için [Bağl.baskı] düğmesine dokunun.

“Mod anahtar modeli” “Döngü” olarak ayarlandığında, Bağlantı Ana Ekranı görüntülenene kadar tuşuna basın.

)p.20

Not:

• “RISORINC-NET Başlıyor / Bağlantılı Yazıcı Yapılandırma Verisi Alınıyor Lütfen Bekleyin”

iletisi makinede görüntülendiğinde, Bağlantılı Yazıcı bilgisi ağ üzerinden alınır. İleti kaybolana kadar bekleyin.

2 Orijinali yerleştirin.

Orijinali Tarama Camına veya ADF ünitesine (isteğe bağlı) yerleştirin.

Orijinalin yerleştirilmesiyle ilgili bilgi almak için

“Kağıt Belgeden veya Kitaptan Baskı” ()p.34) bölümündeki 4. adıma bakın.

3 Baskı kağıdını seçin.

Bağlantılı yazıcıda çoklu besleme tepsisi varsa, tepsiyi(kağıt boyutu) belirlemek için [Kağıt]

1)

Bağlantı Ana Ekranındaki [Kağıt] düğmesine dokunun.

2)

İstenen kağıt boyutunu seçin.

3)

[Tamam] düğmesine dokunun.

(8)

113

İpucu:

Bağlantılı Yazıcının Üniversal Tepsisini Kullanma Bağlantılı Yazıcı’nın kağıt besleme tepsisi

“Universal” olarak ayarlanmışsa, “Universal”

düğmesi makinenin Kağıt Boyu ekranında görüntülenir. Bağlantılı Yazıcının Üniversal Tepsisine yüklenen kağıt boyutunu belirlemek için aşağıdaki adımları uygulayın.

1)

Kağıt Boyu ekranında [Universal] tuşuna dokunun.

2)

“Universal” tepsisinde yüklü olan kağıt boyutu ile ilgili düğmeye dokunun.

3)

[Dik] veya [Yatay] tuşuna dokunun.

Not:

• “Universal”, “A3”, “B4”, “Ledger”,

“Foolscap”, “Legal” veya “Folio” adım 2'de seçilidir, “Dik”/“Yatay” seçenekleri

görüntülenmez.

• “Universal” bölümünde belirtilen kağıt boyutu ayarlanan kağıdın boyutuna göre farklıdır, doğru baskı yapmak mümkün olmaz.

4)

Kağıt Boyu ekranına geri dönün. Kağıt boyutu güncellenir.

4 Gereken baskı fonksiyonlarını seçin.

Aşağıdaki fonksiyonlar mevcuttur:

• Görüntü İşleme modu ()p.44)

• Tarama Kontrastı ()p.45)

• Boyut ()p.46)

• Nokta işlem ()p.51)

• Hafıza ()p.78) Not:

• Bağlantılı Yazıcıda dupleks ünitesi gibi isteğe bağlı bir cihaz varsa, isteğe bağlı fonksiyonlar da mevcut olacaktır.

)p.115

• Baskı Hızı, Kontrastı veya Konumu ayarlanamaz.

• Bir bilgisayar makine çalışırken makineye çıkış sinyali gönderdiğinde, kesilen veriler önceliği alır ve yeni baskı işi geçerli baskı işinin yerine geçer.

Bağlantılı Yazıcılardan alınan çıkış işlerine öncelik vermek için Yönetici ekranı üzerinde

“Rezervasyon” ayarı yapın. Belirtilen süre içinde bilgisayardan alınan veriler işlenmez.

)p.84

5 Baskı Miktarı Tuşlarını kullanarak kopya sayısını girin.

Sayı, Baskı Miktarı Ekranında gösterilecektir.

Not:

• Sayıyı değiştirmek için, tuşuna basın ve doğru sayıyı yeniden girin.

(9)

114 6 tuşuna basın.

Orijinali tarama işlemi başlar.

Taranan orijinal veri Bağlantılı Yazıcıya gönderilir ve belirtilen kopya sayısı Bağlantılı Yazıcıdan basılır.

Not:

• Geçerli ayarlar aynı ayarların sonra geri alınması için İş Hafızasına kaydedilir.

)p.78

7 Baskı işi tamamlandığında tuşuna basın.

Ayar, varsayılan değere döner.

İpucu:

Ağa çoklu Bağlantılı Yazıcılar bağlandığında

Ağa çoklu Bağlantılı Yazıcılar Bağlandığında, çıkış cihazı gerektiği şekilde seçilebilir.

Başka Bağlantılı Yazıcıdan çıkış yapmak için, aşağıdaki adımları izleyin:

1)

Bağlantı Ana Ekranındaki [Yazıcı adı]

2)

Baskı yapmak için Bağlantılı Yazıcıyı seçin.

Not:

• Bağlantılı Yazıcıda bir hata oluşursa, bu cihaz seçilemez.

3)

Not:

• Link Mode sırasında seçilen Bağlantılı Yazıcıda hata oluşursa, Link Sw. ekranı açılır. Baskı yapabileceğiniz geçerli başka bir Bağlantılı Yazıcı seçin.

İlave Bağlantılı Yazıcılar satın alma konusunda bilgi almak için satıcınıza (veya yetkili servis temsilcinize başvurun.

(10)

Bir Bağlantılı Yazıcıda İsteğe Bağlı Fonksiyonların Kullanılması

115 Bir Bağlantılı Yazıcıda İsteğe Bağlı Fonksiyonların Kullanılması

İsteğe bağlı fonksiyonların ayarlanması için izlenecek adımlar aşağıda açıklanmaktadır. Bağlantılı Yazıcıda sıralayıcı veya dupleks ünitesi gibi isteğe bağlı bir aygıt varsa, bunlar kullanılabilirdir.

Not:

• Fonksiyonlar hakkında ayrıntılı bilgi almak için Bağlantılı Yazıcı Kullanım Kılavuzu’na bakın.

1 Bağlantı Ana Ekranındaki [İşlevler]

düğmesine dokunun.

2 Değiştirmek üzere bir fonksiyon seçin.

3 Gerekli değişiklikleri yapın.

Doğru ayarı seçmek için “Yapılandırılabilir Fonksiyonlara” ()p.116) bakın.

(11)

116 Yapılandırılabilir Fonksiyonlar

:Başlangıç ayarı (fabrika varsayılan ayarları)

Fonksiyonlar Tanım Ekranlar ve İzlenecek

Adımlar

İlgili Yönetici Ayarlar

Sayaç ekranı

Makine tarafından tanınan her Bağlantılı Yazıcı için basılan kopya sayısını

gösterir.. --- ---

Link Sw.

Makinenin tanıdığı Bağlantılı Yazıcılar listesinden bir yazıcı seçin.

Not:

• Bir Bağlantılı Yazıcı hata veriyorsa o yazıcı seçilemez. Arıza giderme için Bağlantılı Yazıcı Kullanım Kılavuzu’na bakın.

--- ---

Posta kutusu Kağıt toplama

tepsilerinden birini Çıkış Tepsisi olarak seçin.

Tabla no. 0 - n arasında (n Yönetici ekranında [Toplam tabla]

seçeneğinde ayarlanmış olan toplam tepsi sayısını göstermektedir.)

düğmesine dokunun veya Baskı Miktar Tuşlarını kullanarak girin.

Toplam tabla:

Toplam tepsi sayısı. 1 veya üstüne ayarla.

Ofset sayfa Çoklu sayfalı baskı kopyalarını çıkarmak için özelliği etkinleştirin.

AÇIK/KAPALI

---

Ofset sayfa:

Yalnızca “Ofset sayfa”

seçeneği AÇIK olduğunda mevcuttur.

(12)

117

Önemli!:

• Modele ve Bağlantılı yazıcıda yapılandırılmış seçeneğe bağlı olarak bazı isteğe bağlı fonksiyonlar aynı anda kullanılamayabilir.

Zımba

Basılan kopyalardaki delgi konumunu belirtin.

[Zımba konumu]

seçeneğinin Yönetici ekranında nasıl ayarlandığına bağlıdır.

• [Değişmez] seçeneği ayarlandığında:

AÇIK/KAPALI

• [Değişken] seçeneği ayarlandığında:

KAPALI /Ön/Merkez/

Arka

Zımba:

Yalnızca “Zımba”

Punch

Basılan kopyalarda delgi deliklerini seçin.

AÇIK/KAPALI

---

Punch:

Yalnızca “Punch”

Yazıcı harmanlama Tekli tepsiye çıkarırken çok sayfalı baskıların orijinal sayfa sırasını sağlamak için seçin.

AÇIK/KAPALI

---

Yazıcı harmanlama:

Yalnızca “Yazıcı harmanlama” seçeneği AÇIK olduğunda mevcuttur.

Çift yönlü

Kağıdın her iki yüzünü de bas.

ADF ünitesinin (isteğe bağlı) bulunup bulunmamasına bağlı olarak farklı ekranlar ve adımlar uygulanır.

Not:

• İki yönlü baskının nasıl yapılacağına ilişkin talimatlar için, “Dupleks Baskı” ()p.118) bölümüne bakın.

• ADF ünitesi takılı olduğunda

KAPALI/Long Edge/

Short Edge Page Total:

Odd/Even

• ADF ünitesi olmadığında

KAPALI/Long Edge/

Short Edge

• ADF ünitesi takılı olduğunda

• ADF ünitesi olmadığında

---

Fonksiyonlar Tanım Ekranlar ve İzlenecek

Adımlar

İlgili Yönetici Ayarlar

(13)

Dupleks Baskı [Çift yönlü]

118 Dupleks Baskı

[Çift yönlü]

Bağlantılı Yazıcıya bir Dupleks Ünitesi (isteğe bağlı) takıldığında iki yönlü baskı yapılabilir.

Not:

• “Çift yönlü” Master Hazırlama veya Baskıİşlevler ekranlarından yapılabilir.

Bağlantılı Yazıcı bu ekranların birinden yapılan özel ayarlara göre baskı yapacaktır.

1 İşlevler Ekranındaki [Çift yönlü]

düğmesine dokunun.

2 Dupleks cilt yönünü ayarla.

Cilt yönünü aşağıda açıklandığı şekilde ayarlayın.

Tarama ve cilt yönü kombinasyonu farklı tarzda sonuçlanır.

Tarama yönleri ve dupleks cilt yönleri

3 Orijinallerin sayısını seçin.

Bir orijinali ADF ünitesinden (isteğe bağlı) tararken, orijinal sayfa sayısıyla eşlemek için [Even] veya [Odd] sayılarını seçin.

Önemli!:

• Bu adım yalnızca ADF ünitesi kullanılıyorsa gereklidir. 4. adıma geçerek devam edin.

4 [Tamam] düğmesine dokunun.

Not:

• Dupleks Baskıyı iptal etmek için, önce [KAPALI] sonra [Tamam] düğmesine dokunun.

5 Orijinali yerleştirin.

Not:

• Orijinalin yerleştirilmesiyle ilgili bilgi almak için

“Kağıt Belgeden veya Kitaptan Baskı” ()p.34) bölümündeki 4. adıma bakın.

• Bir orijinalin tek bir sayfasını taramak için sayfayı Tarama Camına yerleştirin.

• ADF ünitesinde taranan bir orijinalin sayfa sayısı tek sayı olduğunda, son sayfanın arka yüzü boş olacaktır.

Orijinalin Yönü

Dikey (Dik)

Yatay (Yatay)

Cilt Yönü

Long Edge

Short Edge

(14)

Dupleks Baskı [Çift yönlü]

119 6 Gereken Baskı fonksiyonlarını seçin.

Aşağıdaki fonksiyonlar mevcuttur:

• Görüntü İşleme modu ()p.44)

• Tarama Kontrastı ()p.45)

• Boyut ()p.46)

• Kağıt Boyu ()p.49)

• Nokta işlem ()p.51)

• Hafıza ()p.78)

7 Baskı Miktarı Tuşlarını kullanarak kopya sayısını girin.

Sayı, Baskı Miktarı Ekranında gösterilecektir.

Not:

• Sayıyı değiştirmek için, tuşuna basın ve doğru sayıyı yeniden girin.

8 tuşuna basın.

Orijinalin ADF ünitesinden veya Tarama Camından taranmasına bağlı olarak sonraki adımlar farklılık göstermektedir.

Aşağıdaki adımları gerçekleştirin:

Önemli!:

• Tarama Camı veya ADF ünitesini kullanabilirsiniz ancak ikisinin bir arada kullanılması mümkün değildir.

Tarama Camı Kullanılarak

İlk orijinal belgeyi Tarama Camına yerleştirin,

“Bağlantılı Yazıcı için Dupleks İşlemi” iletisi kaybolana kadar bekleyin, ardından ikinci orijinali yerleştirin ve tuşuna basın.

Kağıdın her iki yönü için veri aktarıldıktan sonra Bağlantılı Yazıcı belirtilen sayıda kopyayı basacaktır.

Çoklu Dupleks Baskı kopyası basmak için, Dupleks Baskı için uygulanan 5 - 7 arası adımları tekrarlayın.

Önemli!:

• İlk orijinal tarandıktan sonra, bir sonraki orijinal, Yönetici ekranındaki()p.96) önceden

belirlenmiş Dupleks Aralık Süresi içinde yerleştirilmelidir. Bunu yapılmaması Bağlantılı Yazıcının yalnızca tek yönü basmasına neden olur.

Not:

• İkinci orijinal yerleştirilmeden tuşuna basılması da Bağlantılı Yazıcının yalnızca tek yönlü baskı yapmasına neden olacaktır.

• İkinci orijinal yerleştirildikten sonra ve tarama başlamadan önce aşağıdaki fonksiyonlarda ayar düzeltme yapılabilir:

– Görüntü İşleme modu ()p.44) – Tarama Yoğunluğu ()p.45) – Boyut ()p.46)

ADF Ünitesi Kullanılarak İlk önce üstteki sayfa taranır.

Her sayfa tarandığında, Bağlantılı Yazıcı belirlenen sayıda kopyayı basar.

(15)

Kalan Sarf Malzemeleri Miktarının Kontrol Edilmesi

120

Sarf Malzemelerinin Değiştirilmesi

Kalan Sarf Malzemeleri Miktarının Kontrol Edilmesi

Makine kalan mürekkep ve master miktarını ve atık kutusunda kalan yeri kontrol eder ve bunu rapor eder.

Not:

• Saptama başarısız olursa rapor görüntülenmeyebilir.

• Rapor edilen miktar yalnızca referans olarak verilmektedir ve tam olarak doğru olmayabilir.

1 Ana Ekrandaki [i Bilg] düğmesine dokunun.

2 Kalan Sarf Malzemeleri Miktarının Kontrol Edilmesi.

Malzemeleri düşük hızda çalışırken yerleştirdiğinizden emin olun.

• Master ()p.121)

• Mürekkep ()p.124)

• Atık Master (kullanılmış master) ()p.126)

Ayrıntılar Görüntülenir

İpucu:

Bilgi Düğmesi

bilgi düğmesindeki simgesi, sarf malzemesinin makine tarafından tespit edilen geçerli durumunu gösterir.

simgesi, sarf malzemesinden alınan eşleme bilgisine bağlı olarak değişecektir.

• Eşleşme bilgisi sarf malzemesinden düzgün alındığında (normal ekran)

• Eşleşme bilgisi olmadığında (gri ekran) simgesi gri olduğunda, kalan master/

mürekkep miktarı görüntülenemez.

Master malzemesi veya mürekkep azaldığında, bu öğenin yakında değiştirilmesi gerektiğini

bildirmek üzere düğmenin sağında (master) veya (mürekkep) simgesi yanıp sönecektir.

Not:

• Makine, sarf malzemesinden eşleşme bilgisini almakta başarısız oluyorsa, doğru ayar değerini girmeniz gerekir.

)p.147

Gösterge/İleti Tanım

Siyah çubuk kalan miktarı gösterir.

Örn:

yaklaşık %10 kalmış (Bilinmiyor),

---,

görüntülenmiyor

Bu sarf malzemesinin mevcut olmadığını, ayarlanmadığını vb.

gösterir.

(16)

Sarf Malzemelerinin Değiştirilmesi

Master Rulosunun Değiştirilmesi

121 Master Rulosunun Değiştirilmesi

Master Rulosu tükendiği zaman, bir ileti görüntülenir ve makine durur. Yeni bir Master Rulosu takın.

Önemli!:

• Master Rulosunda RISO tarafından belirtilmiş ürünlerin kullanılması önerilir.

• Master'ı değiştirirken gücü AÇIK bırakın.

1 Ön Kapağı açın.

2 Master Üretme Birimi Serbest Bırakma düğmesi AÇIK.

Gösterge kapalıysa, açmak için Master Üretme Birimi Serbest Bırakma düğmesine basın.

Önemli!:

• Baskı Silindiri dışarıdayken, Master Üretme Birimi çıkarılamaz. Baskı Silindirini yerine yerleştirin ve ardından Master Üretme Birimi Serbest Bırakma Düğmesine basın.

)p.127

3 Master Üretme Birimini çekip çıkarın.

Master Üretme Biriminin Kolunu kavrayın ve ileri doğru çekin.

Durana kadar yavaşça çekin.

4 Master Üretme Birimi Kapağını açın.

Master Üretme Birimi Kapağının Kolunu kavrayın ve Master Üretme Birimi Kapağını açın.

(17)

122 5 Master Rulo Tutucusunu açın.

6 Tükenmiş Master çekirdeğini çıkarın.

Not:

• Tükenmiş master çekirdeğini, yerel yönetmeliklere uygun şekilde atın.

)p.130

7 Yeni bir Master Rulosu takın.

Yeni Master Rulosunun şrink ambalajını çıkarın ve işareti solda olacak şekilde yerleştirin.

Önemli!:

• Şrink ambalajı çıkarırken bölümüne zarar vermemeye dikkat edin.

bölümü bükülürse veya delik kesilirse master kullanılamaz duruma gelir.

• Bandı hemen çıkarmayın.

8 Master Rulo Tutucusunu kapatın.

Bandı, Master Rulo Tutucusu kapatıldıktan sonra çıkarın.

9 Master 'ın ön kenarını Master Kılavuz Kanatçığının altına sokun.

Master'ın ön kenarını Master Kılavuz Kanatçığının altındaki girişe sokun ve gidebildiği yere kadar itin ( ). Master gevşekse, sağ taraftaki kanadı arkaya doğru ve geriye ( ) döndürün.

(18)

123

İpucu:

Master'ı Takamıyorsanız

Master'ın ön kenarını takmak için aşağıdaki adımları uygulayın.

1)

Master Kılavuz Kanatçığını kaldırın Master Kılavuz Kanatçığının kenarındaki kadranı geriye doğru döndürün ve Master Kılavuz Kanatçığını kaldırın.

2)

Master'ı oklarla gösterilen çizgiye kadar çekin.

3)

Master Kılavuz Kanatçığını indirin.

10 Her parçayı orijinal konumuna getirin.

Master Üretme Birimi Kapağını kapatın.

Master Üretme Birimini orijinal konumuna geri döndürün ve Ön Kapağı kapatın.

(19)

Mürekkep Kartuşunun Değiştirilmesi

124 Mürekkep Kartuşunun Değiştirilmesi

Mürekkep tükendiği zaman, bir ileti görüntülenir ve makine durur.

Yeni bir Mürekkep Kartuşu takın.

B

Dikkat:

• Baskı Silindirinin yakınındaki alanlarda mürekkep kalmış olabilir; ellerinizi ve kıyafetlerinizi lekelememeye özen gösterin.

• Elinize mürekkep bulaşması halinde hemen sabunla yıkayın.

Önemli!:

• Mürekkep Kartuşunda RISO tarafından belirtilmiş ürünlerin kullanılması önerilir.

• Mürekkep Kartuşunu değiştirirken gücü AÇIK bırakın.

• Aynı renkte bir Mürekkep Kartuşuyla değiştirin. Mürekkep rengini değiştirmek isterseniz Baskı Silindirini değiştirin.

)p.127

1 Ön Kapağı açın.

2 Boş Mürekkep Kartuşunu yuvasından çıkarın.

Mürekkep Kartuşunu saat yönünün tersine ( ) çevirin ve çekip çıkarın.

Not:

• Boş Mürekkep Kartuşunu, yerel yönetmeliklere uygun şekilde atın.

3 Yeni Mürekkep Kartuşunun başlığını çıkarın.

Çıkarmak için Mürekkep Kartuşunun başlığını döndürün.

Önemli!:

• Yeni Mürekkep Kartuşunun çıkış yüzeyine dokunmayın veya darbe almasına engel olun.

Mürekkep Kartuşunun açık kısmının arkasında bulunan etiketi çıkarmayın.

(20)

Mürekkep Kartuşunun Değiştirilmesi

125

Not:

• Mürekkep Kartuşunun başlığını Baskı

Silindirinin sol üst bölümünde saklayabilirsiniz.

4 Yeni Mürekkep Kartuşunu takın.

Mürekkep Kartuşundaki ok ile Silindir ünitesindeki işaretini aynı hizaya getirin ve dayandığı noktaya kadar iterek takın.

5 Mürekkep Kartuşunu kilitleyin.

Mürekkep Kartuşunu saat yönünde ( ) döndürün ve kilitleyin.

6 Ön Kapağı kapatın.

(21)

Master Atık Kutusunun Boşaltılması

126 Master Atık Kutusunun Boşaltılması

Kullanılmış master'lar Master Atık Kutusunda toplanır. Master Atık Kutusu dolduğunda, bir ileti görüntülenir ve makine durur. Kullanılmış master'ları atın.

B

Dikkat:

• Elinize mürekkep bulaşması halinde hemen sabunla yıkayın.

1 Master Atık Kutusunu çıkarın.

Master Atık Kutusu kolunu kavrayın ve kutuyu öne doğru çekin.

2 Çıkartılan master'ları atın.

Master Atık Kutusunu eğin ve kullanılmış master'ları atın.

3 Master Atık Kutusunu yerine yerleştirin.

Master Atık Kutusunu sonuna kadar sokun.

Not:

• Çıkartılan master'ları yerel yönetmeliklere uygun şekilde atın.

)p.130

• Kullanılan master'lar sıkışırsa, Master Atık Kutusunu aşağıya doğru tutun ve kalan master'leri çıkarmak için itme kolunu sıkıştırın.

(22)

Baskı Silindirinin Değiştirilmesi

127 Baskı Silindirinin Değiştirilmesi

Renkli Silindiri renkleri değiştirmek için değiştirirken veya sıkışmış kağıdı çıkarırken Baskı Silindirini çıkarmak için aşağıdaki adımları izleyin. Bu makine için özel olarak tasarlanmış ve onaylanmış bir Renkli Silindiri kullanın.

B

Dikkat:

• Baskı Silindirini dik konumda bırakmayın. Aksi takdirde, zemin lekelenebilir.

Önemli!:

• Yalnızca, bu makine için özel olarak tasarlanmış ve onaylanmış Baskı Silindirini kullanın.

• Baskı Silindirini çıkarırken veya değiştirirken gücü AÇIK bırakın.

• Yeni Baskı Silindirini yuvasına yerleştirip yatay konumda tuttuğunuzdan emin olun.

Baskı Silindirinin Çıkarılması

1 Ön Kapağı açın.

2 Baskı Silindiri Serbest Bırakma Düğmesinin AÇIK olduğunu kontrol edin.

Gösterge sönükse, Baskı Silindiri Serbest Bırakma Düğmesine basarak göstergeyi yakın.

Önemli!:

• Master Üretme Birimi dışarıdayken, Baskı Silindiri çıkarılamaz. Master Üretme Birimini yerine yerleştirin ve ardından Baskı Silindiri Serbest Bırakma düğmesine basın.

)p.121

3 Baskı Silindirini çıkarın.

Baskı Silindiri Sapını kavrayın ve Baskı Silindirini tamamen uzayana kadar yavaşça çekin.

4 Baskı Silindirini çıkarın.

Rayından çıkarmak üzere Baskı Silindirini düz olarak kaldırmak için iki elinizi de kullanın.

Silindiri değiştirin, sıkışmış kağıdı çıkarın vs.

(23)

128 B

Dikkat:

• Baskı Silindiri üzerindeki konektöre dokunmayın.

Buna uymamanız halinde Baskı Silindiri statik elektrik ve diğer faktörler nedeniyle

arızalanabilir.

(24)

129 Baskı Silindirinin Takılması

1 Baskı Silindirini Raya yerleştirin.

Baskı Silindirindeki işaretini kılavuzdaki işaretiyle hizalayın ve Baskı Silindirini kılavuza yatay olarak takın.

Not:

• Baskı Silindiri elle döndürülürse, kılavuza yerleştirdikten sonra, ve işaretleri hizalanacak şekilde geriye döndürdüğünüzden emin olun.

2 Baskı Silindirini orijinal konumuna getirin.

Baskı Silindirini gidebildiği noktaya kadar itin ve sonra Ön Kapağı kapatın.

Önemli!:

• Baskı Silindirine takarken, Baskı Silindiri Sapını kavramayın.

İpucu:

Silindir Tipinin Değiştirilmesi (yalnızca RZ570'de)

Farklı tip bir Baskı Silindiri takarken, Silindir Tipi Onaylama ekranı görüntülenir.

1)

Takılan Baskı Silindirine uygun tipi seçin.

2)

[OK] düğmesine dokunun.

Baskı Silindiri tipi onaylanır ve baskı devreye girer.

Önemli!:

• Baskı Silindiri tipi onaylanana kadar baskı yapamazsınız.

• Onaylanmamış bir Renkli Silindir takarsanız, “Yanlış Tip Baskı Silindiri Takıldı Doğru Tip ile Değiştirin.” iletisi görüntülenir. Özellikle bu makinede kullanılması onaylanmış bir Renkli Silindir takın.

(25)

Tükenmiş Sarf Malzemelerinin Atılması

130 Tükenmiş Sarf Malzemelerinin Atılması

Tükenmiş Mürekkep Kartuşlarını, Master çekirdeklerini ve çıkartılan master'ları yerel yönetmeliklere uygun şekilde atın.

Gerekirse, belirli elemanları doğru şekilde atmak için aşağıdaki prosedürleri izleyerek kenara ayırın.

Mürekkep Kartuşu

Okun yanındaki etiketi (metal dahil) Mürekkep Kartuşunun çıkış yüzeyinden çıkarın ve bunları ayrı olarak atın.

Zira Mürekkep Kartuşunun çıkış yüzeyine mürekkep yapışmış olabilir, giysilerinizi kirletmemeye dikkat edin.

Master çekirdeği

Uç bölümünün altına, üzerinde işareti bulunan metal bir parça monte edilmiştir.

Bileşenin bu bölümü kolayca ayrılabilmesi için delinmiş olduğundan, doğru şekilde atmak için deliklerden yırtın.

Parçalar Malzemeler

Mürekkep Kartuşu malzemesi plastik (polipropilen/polietilen) Etiket malzemesi plastik (metal dahil)

Mürekkep Soya yağı, petrol hidrokarbonlar, su, pigmentler

Çekirdek malzemesi Kağıt

Master malzemesi plastik, Japon kağıdı Kesip çıkarılan bileşenin malzemesi plastik (metal dahil) ve kağıt

(26)

Tükenmiş Sarf Malzemelerinin Atılması

131 Çıkartılan Master

Not:

• Karbon ve hidrojen bileşiklerinden yapılmıştır. Tamamen yanarsa, su ve karbondioksite dönüşür.

Master malzemesi plastik, Japon kağıdı

Mürekkep malzemesi Soya yağı, petrol hidrokarbonlar, su, pigmentler

(27)

Temizlik

132

Bakım

Temizlik

Master Üretme Birimindeki Termal Baskı Kafası, ADF ünitesinin Tarayıcı Camı (isteğe bağlı), Beyaz Silindiri gibi parçalarda toz, kir, vb. olması durumunda baskı kalitesi düşebilir.

Düzenli temizleme için aşağıdaki adımları izleyin.

A

UYARI:

• Makinenin herhangi bir bölümünü temizlemeden önce makineyi kapatın.

• Sabit kapakların hiçbirini çıkarmayın.

• Herhangi bir tehlikeli durumdan şüphelendiğiniz veya makine hakkında bir soru veya sorununuz olduğu takdirde derhal servis temsilcinizle temasa geçin.

• Makineyi hareket ettirmeden önce servis temsilcinizle temasa geçin.

• Yetkisiz kişilerin ayar veya onarım yapmasına izin vermeyin.

B

Dikkat:

• Makinenin içinde hassas hareketli elemanlar bulunmaktadır. Makineyi bu el kitabında belirtilmiş olandan farklı bir biçimde kullanmayın.

• Metal parçaların kenarlarına dikkat edin, yaralanmaya neden olabilirler.

• Makinede hiçbir modifikasyon yapmayın veya hiçbir parçasını sökmeyin.

• RISO tarafından yetkilendirilmiş personel dışındaki kişilerin uyguladığı bakım işlemlerinden ne RISO ne de yetkili satıcı sorumlu tutulabilir.

(28)

Bakım

Temizlik

133 Termal Baskı Kafası

Master Rulosunu her değiştirdiğinizde Termal Baskı Kafasını temizleyin.

Master Üretme Birimi Kapağını açın ve ünitenin arka tarafındaki Termal Baskı Kafasını yumuşak bir bez veya kağıt mendille yavaşça silin.

B

Dikkat:

• Termal Baskı Kafası son derece hassas olduğundan, darbe veya sert bir cisimden kaynaklanacak çiziklerden kaçının.

• Termal Baskı Kafası statik elektriğe (ve bundan doğacak zararlara) karşı hassas olduğundan, temizliğe başlamadan önce vücudunuzda yüklü bulunan statik elektriği boşaltın.

Tarama Camı ve Tarama Kapağı Pedi

Tarama Camı ve/veya Tarama Kapağı Pedi kirlenmişse, yumuşak bir bez veya kağıt mendille silin.

B

Dikkat:

• Tarama Camı son derece nazik olduğundan, darbe veya sert bir cisimden kaynaklanacak çiziklerden kaçının.

(29)

Bakım

Temizlik

134 Tarayıcı Camı ve ADF Ünitesinin Beyaz Yaprağı (isteğe bağlı)

Tarayıcı Camı ve Beyaz Yaprağı yumuşak bir bez veya kağıt mendille defalarca silin.

B

Dikkat:

• Tarama Camı son derece nazik olduğundan, darbe veya sert bir cisimden kaynaklanacak çiziklerden kaçının.

Basınç Rulo

Baskı kağıdını Baskı Silindirine doğru bastıran Basınç Rulo kirlenmişse, kopyaların arkasında şeritler halinde lekeler görülebilir.

Bu olduğu takdirde, Basınç Rulosunu alkolle nemlendirilmiş yumuşak bir bezle yavaşça silin.

B

Dikkat:

• Basınç Rulosunu temizlerken makinenin gücünün KAPALI olduğundan emin olun.

• Elinizi ünitenin üzerine koyduğunuzda, kağıt ayırma kancasına dokunmayın. Kancanın sivri ucu elinizi acıtabilir.

• Baskı Silindirinin yakınındaki alanlarda mürekkep kalmış olabilir; ellerinizi ve kıyafetlerinizi lekelememeye özen gösterin. Elinize mürekkep bulaşması halinde hemen sabunla yıkayın.

(30)

Bakım

Temizlik

135 Dış

Yazıcının dış kısmının kirlenmesini önlemek için düzenli olarak tüm yazıcıyı yumuşak biz bez kullanarak silin.

Temizlik maddesi kullanacaksanız, yetkili servis temsilciniz tarafından önerilmiş olan bir maddeyi kullanın.

B

Dikkat:

• Makinenin dışı plastik olduğu için, temizlik sırasında asla alkol veya çözücü kullanmayın.

• Ekran, kuru bir bezle hafifçe silinerek temizlenebilir. Bir bezi az miktarda temizleme maddesi ile nemlendirin ve mürekkep kalıntılarını hafifçe silin.

Ekrana doğrudan solüsyon püskürtmeyin veya sürmeyin. Bu, hasara yol açabilir..

(31)

İleti Görüntülendiğinde

136

Arıza Giderme

İleti Görüntülendiğinde

Nedeni bulmak için aşağıdaki bilgiye başvurun ve makine çalışmayı durdurduğunda ve bir ileti görüntülendiğinde uygun işlemleri gerçekleştirin.

Hata İletisi Şablonu

Sorunun nasıl giderileceğini göstermek için bir ileti ve iletiye uygun bir arıza giderme çizimi görüntülenecektir.

1)

Hata Numarası

hata tipi ve hata ID numarası

2)

Hata İletileri

hatanın tanımı ve sorunu çözecek işlemler

3)

Grafik Alanı

sorunun nasıl çözüleceğini görsel olarak gösterir

4)

Dijitl kopy sayısı

“Dijitl kopy sayısı” penceresini görüntülemek için dokunun

Hata Numarası Hata Tipleri Tanım Başvuru

sayfası

T00-000 Servis Çağır Hatası

Yetkili servis temsilcisi tarafından onarılması veya kontrol edilmesi gereken hatalar.

Servis Çağır Hatasını gidermek için, satıcınıza (veya yetkili servis temsilcinize) hata numarasını bildirerek başvurun.

)p.137

A00-000 Sıkışma Hatası Master sıkıştığında vs. görüntülenir. )p.137

B00-000 İsteğe Bağlı Cihaz Hatası

İsteğe bağlı cihazda veya Bağlantılı Yazıcıda bir

hata olduğunda görüntülenir. )p.138

C00-000 Sarf Malzemesi Hatası

Mürekkep veya Master Rulosu gibi sarf

malzemeleri tükendiğinde görüntülenir. )p.139 D00-000 Montaj Hatası Bir parça veya bir ünite uygun şekilde

takılmadığında görüntülenir. )p.139

J00-000 Kağıt Sıkışma Hatası

Orijinal bir belge veya baskı kağıdı sıkıştığında

görüntülenir. )p.141

(32)

Arıza Giderme

137 T00-000: Servis Çağır Hatası

A00-000: Kağıt Sıkışma Hataları

İleti Olası Neden Eylem

!!Pil değişimi!!

Servis çağırın

Pil zayıf veya bitmiş. Satıcınıza (veya yetkili servis temsilcinize) başvurun ve yeni pilleri alın.

Hata ileti ekranını temizlemek için veya tuşuna basın.

!!Sistem hatası!!

Tekrar-kur tuşuna basın

Eğer düzelmezse, servisi çağırın

Sistem hatası oluştu. tuşuna basın.

Sorun devam ederse, satıcınıza (veya yetkili servis temsilcinize) başvurun.

!!Sistem hatası!!

Elektrik düğmesini kapatın sonra açın Eğer düzelmezse, servisi çağırın

Güç kesiliyor ve sonra yeniden başlıyor..

Sorun devam ederse, satıcınıza (veya yetkili servis temsilcinize) başvurun.

Master atma hatası Baskı silindirini çıkarın ve masteri atın

Master uygun şekilde atılmadı.

1)

Baskı Silindirini çıkarın ve master'ı silindirden sökün.

)p.127

2)

Baskı Silindirini yerine takın.

3)

tuşuna basın.

Master atma biriminde sıkışma atık master kutusunu dışarı çek ve sıkışmış masteri çıkart

Master, Master Atık Ünitesine sıkıştı.

Master Atık Kutusunu çekin ve sıkışan master'i çıkarın.

)p.126

Hata devam ederse, satıcınıza (veya yetkili servis temsilcinize) başvurun.

Master yükleme hatası baskı drum’ını dışarı çek ve masteri at

Master Baskı Silindirine (Drum) düzgün şekilde takılmadı.

1)

Baskı Silindirini (Drum) çıkarın ve master'ı silindirden sökün.

)p.127

2)

3)

tuşuna basın.

Master hatalı besleme

Master üretme birimini dışarı çek ve master rulosunu yeniden sar, sonra masteri yerine yerleştir

Master yanlış takılmış. Master Üretme Birimini çekin, masteri geri döndürün ve tekrar takın.

)p.121

Master yerine oturtulmamış Master ön kenarını master girişine sokun ve master yapma birimini kapatın

Master hatalı takılmış veya master yok.

Master Üretme Birimini çekin ve master'ı tekrar takın.

)p.121 Önemli!:

• Master'ın ön tarafı buruşmuş veya yırtılmışsa, kenarı düzgün şekilde kesin ve tekrar takın.

Master baskı silindirinda kaldı Baskı silindirini çıkarın ve masteri kaldırın

Baskı Silindiri üzerinde gereksiz bir master kalmış.

1)

Baskı Silindirini çıkarın ve master'ı silindirden sökün.

)p.127

2)

(33)

Arıza Giderme

138 B00-000:İsteğe Bağlı Cihaz Hatası

Standart besleme tablası emniyet anahtarı etkinleşti standart besleme tablasına yeniden kağıt koy

Kağıt Besleme Tepsisinin güvenlik düğmesi devreye girmiş.

Kağıt Besleme Tepsisinin altını ve baskı kağıdının üstünü herhangi bir engelleme olup olmadığına karşı kontrol edin. Varsa kaldırın..

Master üretme biriminde sistem hatası masteri çıkart ve

master üretme birimi kapağını kapat

Master kesici mekanizması arızalı.

Master Üretme Birimini çekin ve master'ı çıkarın.

)p.121

Master Üretme Birimi Kapağının

kapatılması hatayı sıfırlayacaktır. Master'ı yeniden ayarlayın.

Bağlı yazıcı için veri aktarımı hatası Ağ ve bağlı yazıcıyı kontrol et sonra yeniden veri aktar

Bağlantılı Yazıcıya veri aktarımı yapamıyor.

Bağlantı Yazıcı ve makinenin göbeğe olan bağlantılarını kontrol edin. Bağlantılar düzgünse, sunucu ve ağın iletişim durumunu kontrol edin ve ağ yöneticisine başvurun.

Kartı anahtar kart sayıcısına sokun Anahtar Kart Sayacında (isteğe bağlı) kart yok.

Anahtar Kart Sayacına Kart takın.

!! İş ayırıcı KAPALI !!

Düğmesine basarak aç

İş Ayırıcı (isteğe bağlı) kapanmış

İş Ayırıcıyı açın.

Bağlı yazıcıda hata Bağlantılı Yazıcıda bir Servis Çağır Hatası oluştu.

Bağlantılı Yazıcıyı kontrol edin ve hatayı giderin.

No IP Address Assigned to This Printer

Contact Your Network Administrator (Bu Yazıcıya IP Adresi Atanmadı Ağ Yöneticinize başvurun)

Makinenin IP adresi doğru ayarlanmamış.

Sistem yöneticinize başvurun ve makinenin IP adresini doğru şekilde ayarlayın.

)p.93

!! Bağlı yazıcı algılanamadı !!

Bağlı yazıcı kablo bağlantısı ve güç kaynağını kontrol et

Bağlantılı Yazıcı açılmıyor olabilir; kablo düzgün

bağlanmamış olabilir; bağlantı kesilmiş olabilir.

Bağlantılı Yazıcının açık olduğunu kontrol edin.

Tüm kabloların doğru şekilde bağlandığından emin olun. Bağlantı düzgünse, hasar görmüş kablo olup olmadığını kontrol edin.

İş ayırıcısında kağıt bandı yok Bant rulosunu değiştirin

İş Ayırıcıda (isteğe bağlı) bant yok.

İş Ayırıcısına yeni bir bant takın.

Bağlı yazıcıda toner yok Bağlantılı Yazıcıda toner yok. Bağlantılı Yazıcıya toner takın.

İş ayırıcısında kağıt bandı sıkışması Kağıt bandını kaldırın

İş Ayırıcısında (isteğe bağlı) bant sıkışması var.

İş Ayırıcısını kontrol edin ve sıkışmış bandı çıkarın.

(34)

Arıza Giderme

139 C00-000:Sarf Malzemesi Hataları

D00-000: Montaj Hatası

Standart besleme tablasına kağıt koy

çoğaltma yapılamaz!!

Kağıt Besleme Tepsisinde baskı kağıdı yok.

Kağıt Besleme Tepsisine kağıt koyun.

)p.28

Atık master kutusu dolu Atık master kutusunu boşalt

Master Atık Kutusu dolu. Master Atık Kutusunu boşaltın.

)p.126 Mürekkep yok

Mürekkep kartuşunu değiştirin

Mürekkep tükenmiş. Değiştirin ve yeni bir Mürekkep Kartuşu takın.

Bu makine için özel olarak tasarlanmış ve onaylanmış Mürekkep Kartuşu kullanın.

)p.124 Önemli!:

• Mürekkep Kartuşu değiştirildikten sonra hata devam ederse, Mürekkep

Kartuşunun doğru takılıp takılmadığını kontrol edin.

Master yok

Master rulosunu değiştirin

Master Rulosu tükenmiş. Yeni bir Master Rulosu takın.

Bu makine için özel olarak tasarlanmış ve onaylanmış Master Rulosu kullanın.

)p.121

Ön kapağı kapatın Ön kapak açık veya düzgün

kapatılmamış.

Ön kapağın altındaki mıknatısı kontrol edin ve iyice kapatın.

Master üretme birimi kapağını kapat Master Üretme Birimi Kapağı açık veya hatalı takılmış.

Master Üretme Birimini çıkarın, kontrol edin ve kapağını iyice kapatın.

Mürekkep kartuşunu yerleştirin Mürekkep Kartuşu hatalı takılmış veya yok.

Mürekkep Kartuşunu düzgün şekilde takın.

)p.124 Master üretme birimi kilidi açık Master Üretme Birimi

çıkarılmaya hazır.

Master Üretme Birimi çekip çıkarın.

Baskı drum klidi açık Baskı Silindiri çıkarılmaya hazır.

Baskı Silindirini çıkarın.

Baskı drum’ı yerinde değil drum çıkarma düğmesine bas ve düğme ışığı yanınca

baskı drum’ını dışarı çek

Baskı Silindiri (drum)

sabitlenmiş ancak içeriye tam olarak yerleştirilmemiş.

Baskı Silindiri (drum) Serbest Bırakma Düğmesine basın. Düğmenin ışığı yandıktan sonra Baskı Silindirini çıkarın ve yeniden takın.

Ana gövde arka kapağı kapalı Servisi ara

Makinenin arka kapağı çıkarılmış.

Satıcınızla (veya yetkili servis temsilcinizle) irtibat kurun . Master atik kutusunu yerine

yerleştirin

Master Atık Kutusu hatalı ayarlanmış veya yok.

Master Atık Kutusunun ayarını uygun şekilde yapın.

)p.126

(35)

Arıza Giderme

140

Masteri yerine koy Takılmış master yok. Bir Master Rulosu takın.

)p.121 Master üretme birimini yerleştir Master Üretme Birimi yok veya

hatalı takılmış.

Master Üretme Birimi düzgün şekilde takın.

)p.121 Baskı silindirini yerine yerleştirin Baskı Silindiri hatalı ayarlanmış

veya yok.

Baskı Silindirini düzgün şekilde takın.

)p.127 Yanlış tipin mürekkep kartuşu

yerleştirilmiş

Uygun olmayan Mürekkep Kartuşu takılmış.

Doğru Mürekkep Kartuşunu düzgün şekilde takın.

)p.124 Önemli!:

• Bu makine için özel olarak tasarlanmış ve onaylanmış Mürekkep Kartuşu kullanın. Aksi takdirde, sorun olabilir veya makine zarar görebilir.

Mürekkep Kartuşunun çıkış yüzeyindeki etiket çıkmış veya yüzey kirlenmiş.

Mürekkep Kartuşunun çıkış yüzeyindeki etikette baskı için gerekli bilgiler bulunur.

Makine bu bilgileri okuyamazsa çalışmaz.

Makine için özel ve etiketi kirli olmayan bir Mürekkep Kartuşu yerleştirin.

Yanlış master türü yüklü doğrusuyla değiştir

Yanlış Master takılmış. Doğru bir Master Rulosu takın.

)p.121 Önemli!:

• Bu makine için özel olarak tasarlanmış ve onaylanmış bir Master Rulosu kullanın. Aksi takdirde, sorun olabilir veya makine zarar görebilir.

Master çekirdeğinin bölümü eksik, aşınmış veya eğilmiş.

Master çekirdeğinin bölümünde master hazırlama için gerekli bilgiler bulunur.

Makine bu bilgileri okuyamazsa çalışmaz.

Üzerinde işareti olan ve aşınma ve eğilme bulunmayan, özel bir Master Rulosu yerleştirin.

Yanlış tipin baskı silindirini yerleştirilmiş

Yanlış Baskı Silindiri takılmış. Doğru bir Baskı Silindiri takın.

)p.127 Önemli!:

• Bu makine için özel olarak tasarlanmış ve onaylanmış bir Baskı Silindiri kullanın. Aksi takdirde, sorun olabilir veya makine zarar görebilir.

(36)

Arıza Giderme

141 J00-000:Kağıt Sıkışma Hatası

Orijinal belge veya baskı kağıdı makineye veya ADF ünitesine (isteğe bağlı) sıkıştığında görüntülenir.

Kağıt sıkışmasının gerçekleştiği yer, resimde yanıp sönen ( - ) simgesiyle gösterilir. Aşağıdaki ( - ) tabloya bakın ve sorunu gösterildiği şekilde giderin.

Not:

• Kağıt sıkışmalarını önlemek için uygun baskı kağıdı kullanın. ADF ünitesi için uygun orijinal belge seçin.

)p.12 )p.14

Gösterilen Alan/Yanıp

Sönme

Olası Neden Eylem

Kağıt, Kağıt Besleme alanına sıkışmış.

1)

Kağıt besleme tarafını kontrol edin ve sıkışmış kağıdı çıkarın.

2)

Tekrar baskı kağıdı yükleyin.

3)

Hata ekranı temizlenmezse tuşuna basın.

Özel kağıt kullanırken, Kağıt Beslemesi Basınç Ayar Kolunu kağıdın özelliklerine göre ayarlayın.

)p.28

Orijinal ADF ünitesinde (isteğe bağlı) sıkışmış. Belgeyi giriş istikametinde çıkarırken

ADF Orijinal Serbest Bırakma Düğmesine basılı tutarak orijinali dışarı çekin.

Belgeyi çıkış istikametinde çıkarırken Tarama Kapağını kaldırın, ADF Orijinal Serbest Bırakma Kadranını döndürün ve orijinalini çıkarın.

(37)

Arıza Giderme

142

Kağıt, Baskı Silindiri alanına sıkışmış.

1)

Baskı Silindirini çıkarın.

)p.127

2)

Sıkışmış kağıdı çıkarın.

B

Dikkat:

• Kağıdı çıkarmak için elinizi içeri soktuğunuzda, kağıt ayırma kancasına dokunmamaya dikkat edin. Ayırma kancasının kenarı keskindir ve yaralanmaya neden olabilir.

Kağıt düzgün çıkmadı. Kağıt çıkış alanında herhangi bir sıkışmış kağıt olmadığını kontrol edin.

Özel bir kağıt kullanırken, Çıkış Tablası Kağıt Kılavuzlarındaki Kağıt Düzenleyiciyi kağıdın özelliklerine uygun şekilde ayarlayın.

)p.31 Gösterilen

Alan/Yanıp Sönme

Olası Neden Eylem

(38)

Arıza Giderme

143 Pop-PU İletisi Şablonu

Pop-Up İletileri çeşitli çalışma durumlarını belirtir.

Bazıları üzerinde işlem yapmaya devam edebilirsiniz ancak kontekste bağlı olarak işlemlere geri dönmeden önce bazılarının sizin tarafınızdan kontrol edilmesi gerekir.

E00-000:Bakım Çağrısı

1)

Hata Numarası

Bir referans harfi (E/F) ve bir ID numarası.

2)

Pop-Up İletileri İletinin içeriği.

Hata Numarası Hata Tipleri Tanım Başvuru

sayfası

E00-000 Bakım Çağrısı Pil değişimi veya servis personeli tarafından rutin

kontrol yapılması gerektiğinde görünür. )p.143

F00-000 Uyarı İletileri

Kontrol Paneli ayarı, makine veya Bağlantılı Yazıcı arasında uyuşmazlık olması nedeniyle baskı işi devam edemediğinde görünür.

)p.144

İleti Belirti/Eylem Bir Pop-Up İletisini Temizlemek

!!Pil zayıf!!

Servisi ara

(Belirti) Zayıf pil.

(Eylem)

Satıcınıza (veya yetkili servis

temsilcinize) başvurun ve yeni pilleri alın.

[Kapat] düğmesine dokunun.

(Alternatif olarak, temizlemek için veya tuşuna basın.)

!!Bakım!!

Servis çağırın

(Belirti)

Periyodik bakım gerektiğini belirtir.

(Eylem)

Satıcınızla (veya yetkili servis temsilcinizle) irtibat kurun.

(39)

Arıza Giderme

144 F00-000:Uyarı İletileri

Acquiring Linked Printer Configuration Data Please Wait a Moment (Bağlantılı Yazıcı

Yapılandırma Verisi Alınıyor Lütfen Bekleyin)

(Belirti)

Makinenin sistemi Bağlantılı Yazıcı bilgisi alıyor. Alım sırasında Bağlantı Modu devre dışıdır.

(Eylem)

Bilgi alındıktan sonra Bağlantılı Yazıcıdan baskı işine başlayın.

Alternatif olarak, makineden baskı yapın.

Pop-Up İletisini temizlemek için [Kapat]

düğmesine dokunun ve önceki ekrana dönün.

• Makineden baskı yaparken;

tuşuna veya tuşuna basın.

• Bağlantılı Yazıcıdan baskı yaparken;

Bilgi alınana kadar bekleyin. (Bu işlem birkaç dakika sürebilir.)

!!Otomatik bağlantı işlemi kullanılamaz!!

Belirtilen bağlı yazıcı hatalı veya

KAPALI olabilir

(Belirti)

Bağlantılı Yazıcı hata sinyali gönderiyor.

“Link-free Volume” AÇIK olarak ayarlandığından, düşük baskı hacmine bağlı olarak Bağlantı Modu devreye girmiştir.

(Eylem)

Önce Bağlantılı Yazıcıdaki sorunu giderin ve ardından baskı yapın.

Alternatif olarak, başka bir Bağlantılı yazıcı kullanabilir veya makineden baskı yapabilirsiniz.

)p.96

• Master Ekranına geri dönüldüğünde;.

[İptal et] düğmesine dokunun.

• Mevcut başka bir Bağlantılı Yazıcı seçildiğinde;

[Bağl. düğmesi] düğmesine dokunun ve Bağlantı ekranından başka bir Bağlantılı Yazıcı seçin.

(Başka bir Bağlantılı Yazıcı yoksa [Bağl. düğmesi] düğmesi görüntülenmeyecektir.) )p.114

!! Kitapında gölgesin işlemi ADF’ile çalışmaz !!

Tarayıcı tablasın camda orjinali yerleştirin

(Belirti)

Kitap Gölgesi fonksiyonu devredeyken Otomatik Belge Besleyici devre dışı kalacaktır.

(Eylem)

Orijinali Tarama Camına Yerleştirin.

)p.58

Gerekli mürekkep stokunu kontrol et gerekirse sipariş et

(Belirti)

Kalan Mürekkep Kartuşu veya Master Silindiri miktarı “Stok yönetimi”

seçeneğinde belirtilenden az.

)p.95 (Eylem)

Gerekiyorsa, Mürekkep Kartuşu veya Master Rulosu sipariş edin.

Gerekli master stokunu kontrol et gerekirse sipariş et

Programlanmış minimum değer olan

[nn] üzerinde baskı miktarsını girin

(Belirti)

“Min.baskı miktarsı”'de önceden belirlenenden daha az sayıda kopya basmayı deniyorsunuz.

(Eylem)

Baskı yapmak için daha büyük bir sayı girin veya Yönetici ekranı üzerinde

“Min.baskı miktarsı” seçeneğini değiştirin.

)p.95

[Kapat] düğmesine dokunun ve iletide görüntülenen sayıdan daha yüksek kopya sayısı belirtin.

(40)

Arıza Giderme

145

Geçersiz baskı drum’ı seçildi

drum’ı değiştir veya

drum boyutunu yeniden seç

(Belirti)

Takıldığında Silindir Tipini Onayla ekranında da onaylandığı üzere mevcut Baskı Silindirinden farklı bir silindir seçtiniz.

(Eylem)

Geçerli takılmış Baskı Silindiri tipini seçin.

Alternatif olarak, Baskı Silindirini değiştirebilirsiniz.

)p.127

• Bir ayar değiştirilirken;

Silindir Tipi Onaylama ekranından, mevcut Baskı Silindiri tipini seçin ve [OK] düğmesine dokunun.

• Farklı bir Baskı Silindiri takarken;

Baskı Silindirini çıkarın ve düzgün bir silindirle değiştirin.

Baskı Silindiri yeniden takıldığında, Uyarı İletisi temizlenecektir.

!! Çoklu-Yapı bu kağıt boyutu ile kullanılamaz !!

Standart boyutta uygun kağıtla değiştir

(Belirti)

Kağıt Besleme Tepsisinde özel boyutlu kağıt varken Çokl-Yp fonksiyonları kullanılamaz.

(Eylem)

Kağıt Besleme Tepsisine standart boyutta kağıt yükleyin.

Baskı silindirinda master yok Yeni master üretin

(Belirti)

Baskı yapmaya çalışıyorsunuz ancak Baskı Silindirinde master yok.

(Eylem)

Orijinali ayarlayın ve yeni bir master hazırlayın.

Önemli!:

• Baskı Silindirine mutlaka bir master takın. Aksi takdirde, silindir kurur ve bu hasara yol açabilir. Master'ı Baskı Silindirinin etrafına sarmak için bir

“Gizlilik” işlemi uygulayın ya da bir master oluşturun.

!! Kopya sayısı

"0" olarak seçildi!!

Baskı işlemi bu yazıcıda başlayacak

(Belirti)

Kopya sayısı "0" olarak ayarlanmış, ancak Bağlantılı Yazıcı bağlanırken

“Link-free Volume” açık olarak ayarlanmış.

(Eylem)

Baskı miktarını girin.

)p.96

[Devam] düğmesine dokunun.

(Alternatif olarak, baskı yapmak için tuşuna basın.)

• Baskı işini durdururken;

Orijinal algılanamadı orijinali yeniden koy

(Belirti)

Makine orijinal belgeyi algılamıyor.

Orijinal belge yerleştirilmemiş olabilir.

(Eylem)

Orijinali tekrar yerleştirin.

Pop-Up İletisini temizlemek için orijinali yeniden yerleştirin.

• Baskı işini devam sürdürürken;

(41)

Arıza Giderme

146

Sayfa yapısı kağıt boyutundan büyük

!! Baskılarda mürekkep lekesi olabilir !!

(Belirti)

Baskı kağıdı Master'den küçük.

(Eylem)

Doğru boyutta baskı kağıdı kullanın.

( veya tuşuna basarak da baskı yapabilirsiniz.)

( veya tuşuna basarak da durdurabilirsiniz.)

Sayfa yapısı kağıt boyutundan büyük

!! Baskılarda mürekkep lekesi olabilir !!

(Devam->PROVA tuşu)

(Belirti)

Baskı kağıdı Master'den küçük.

(Eylem)

Doğru boyutta baskı kağıdı kullanın.

tuşuna basın.

( veya tuşuna basarak da durdurabilirsiniz.)

Bilgisayardan gelen baskı verileri işleniyor Bağlı yazıcılar bu veriler işlenirken kullanılamaz

(Belirti)

Makine belge verisini bilgisayardan alıyor.

Veri aktarılırken Bağlantı Modu baskısı devre dışı kalır.

(Eylem)

Aktarım tamamlandıktan sonra Baskı işini başlatın veya makineden basın.

[Kapat] düğmesine dokunun ve bir master hazırlayın veya baskıyı gerçekleştirin.

• Bağlantı Modunda baskı yapmanız gerektiğinde;

İş tamamlandıktan sonra tekrar deneyin.

!!Baskı drum türü değişti !!

geçerli baskı drum türünü seç

(Belirti)

Farklı tip bir Baskı Silindiri takılmış.

(Eylem)

Geçerli takılmış Baskı Silindiri tipini seçin.

Alternatif olarak, öncekiyle aynı tip bir Baskı Silindiriyle değiştirin.

)p.127

• Bir ayar değiştirilirken;

Silindir Tipi Onaylama ekranından, mevcut Baskı Silindiri tipini seçin ve [OK] düğmesine dokunun.

• Farklı bir Baskı Silindiri takarken;

Baskı Silindirini çıkarın ve öncekiyle aynı bir silindirle değiştirin.

Baskı Silindiri yeniden takıldığında, Uyarı İletisi temizlenecektir.

Starting Up RISORINC-NET Please Wait a Moment (RISORINC-NET Başlıyor Lütfen Bekleyin)

(Belirti)

RISORINC-NET başlatılıyor.

(Eylem)

Lütfen bir süre bekleyin.

Alternatif olarak, makineden baskı yapın.

!! Bu kopyasın boyutıyla görüntüler kağıtın yapında uymayabilir !!

Seçimini kontrol edin

(Belirti)

Bilgisayardan gönderilen orijinal veri baskı kağıdı boyutuyla eşleşmiyor.

(Eylem)

Baskı kağıdı boyutunu kontrol edin v e kağıdı veya boyutu gerektiği şekilde değiştirin.

• Baskı işini devam sürdürürken;

(42)

Arıza Giderme

147 Sarf Malzemeleri Bilgi Ekranı

Optimum baskıyı güvence altına almak için, makine sarf maddelerinden bilgi toplar.

Alınan bilgi doğru değilse, Sarf Malzemeleri Bilgi Ekranı görüntülenir.

Uygun değerleri girin.

Bu durum meydana geldiğinde, Bilgi Düğmesi üzerindeki simgesi gri renkte olur.

)p.120 Not:

• Uygun olmayan bir değer normal işlemleri etkilemez, ancak baskı kalitesinin bozulmasına yol açabilir.

• Aşağıdaki işlemleri gerçekleştirirken, "Sarf Malzemeleri Bilgi Giriş Sihirbazı" ekranındaki değerler kaybolur, bu nedenle değerleri tekrar girmeniz gerekir.

– Güç Düğmesi (KAPALI) konumuna getirildikten sonra, düğme tekrar (AÇIK) konumuna getirilir.

– Makine Uyku durumuna sokulduktan sonra, tuşuna basılır.

• Makinede kullanılan sarf malzemelerinin ayarından emin değilseniz, "H1" ayarı haricinde "1" (varsayılan ayar) ayarını kullanın ve basılan kopyaların sonucuna bağlı olarak ayar yapın.

Riso, Riso tarafından üretilmeyen ve satılmayan farklı sarf malzemeleri için en iyi ayarları önerememekte ve bu konuda sorumluluk almamaktadır.

Mürekkep Bilgisi Giriş Ekranı

Bu ekran Mürekkep Kartuşundan veri alınamadığında ortaya çıkar.

[OK] düğmesine dokunun ve değerleri aşağıda gösterildiği şekilde girin.

Ekran Görüntüsü Tanım Değerler

[H1] Mürekkep renk ayarı

Kullanılan geçerli Baskı Silindiriyle aynı rengi seçin.

1: Siyah 2: Renk

(43)

Arıza Giderme

148

Tamamlandığında bir onay ekranı görüntülenir.

Seçimi onaylamak için tuşuna basın.

Ana Ekrana döner.

Not:

• Master Bilgi Giriş ekranı da görüntülenir. Ekran görüntülenirse, Master Bilgisini de girin.

)p.148

Master Bilgisi Giriş Ekranı

Bu ekran Master Rulosundan veri alınamadığında ortaya çıkar.

[Tamam] düğmesine dokunun ve değerleri aşağıda gösterildiği şekilde girin.

[H2] Baskı yoğunluğu hassas ayar İnce ayarlı baskı sonucu elde etmek için mürekkeple uyumlu Baskı Yoğunluğu seçin.

1 (Açık) - 5 (Koyu)

[H3] İlk baskı yoğunluğu ayarı

Mürekkep uyumunu sağlamak için ilk baskının Baskı Yoğunluk seviyesini seçin.

Bu seviye, [H2] Baskı Yoğunluğu İnce ayarından bağımsız olarak seçilebilir.

1 (Açık) - 5 (Koyu)

Ekran Görüntüsü Tanım Değerler
