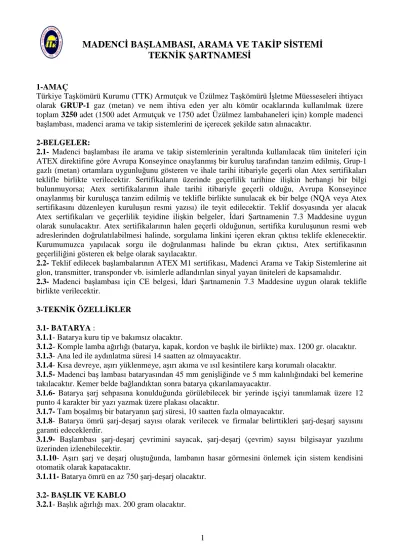

MADENCİ BAŞLAMBASI, ARAMA VE TAKİP SİSTEMİ TEKNİK ŞARTNAMESİ
1-AMAÇ
Türkiye Taşkömürü Kurumu (TTK) Armutçuk ve Üzülmez Taşkömürü İşletme Müesseseleri ihtiyacı olarak GRUP-1 gaz (metan) ve nem ihtiva eden yer altı kömür ocaklarında kullanılmak üzere toplam 3250 adet (1500 adet Armutçuk ve 1750 adet Üzülmez lambahaneleri için) komple madenci başlambası, madenci arama ve takip sistemlerini de içerecek şekilde satın alınacaktır.
2-BELGELER:
2.1- Madenci başlambası ile arama ve takip sistemlerinin yeraltında kullanılacak tüm üniteleri için ATEX direktifine göre Avrupa Konseyince onaylanmış bir kuruluş tarafından tanzim edilmiş, Grup-1 gazlı (metan) ortamlara uygunluğunu gösteren ve ihale tarihi itibariyle geçerli olan Atex sertifikaları teklifle birlikte verilecektir. Sertifikaların üzerinde geçerlilik tarihine ilişkin herhangi bir bilgi bulunmuyorsa; Atex sertifikalarının ihale tarihi itibariyle geçerli olduğu, Avrupa Konseyince onaylanmış bir kuruluşça tanzim edilmiş ve teklifle birlikte sunulacak ek bir belge (NQA veya Atex sertifikasını düzenleyen kuruluşun resmi yazısı) ile teyit edilecektir. Teklif dosyasında yer alacak Atex sertifikaları ve geçerlilik teyidine ilişkin belgeler, İdari Şartnamenin 7.3 Maddesine uygun olarak sunulacaktır. Atex sertifikalarının halen geçerli olduğunun, sertifika kuruluşunun resmi web adreslerinden doğrulatılabilmesi halinde, sorgulama linkini içeren ekran çıktısı teklife eklenecektir.
Kurumumuzca yapılacak sorgu ile doğrulanması halinde bu ekran çıktısı, Atex sertifikasının geçerliliğini gösteren ek belge olarak sayılacaktır.
2.2- Teklif edilecek başlambalarının ATEX M1 sertifikası, Madenci Arama ve Takip Sistemlerine ait glon, transmitter, transponder vb. isimlerle adlandırılan sinyal yayan üniteleri de kapsamalıdır.
2.3- Madenci başlambası için CE belgesi, İdari Şartnamenin 7.3 Maddesine uygun olarak teklifle birlikte verilecektir.
3-TEKNİK ÖZELLİKLER
3.1- BATARYA :
3.1.1- Batarya kuru tip ve bakımsız olacaktır.
3.1.2- Komple lamba ağırlığı (batarya, kapak, kordon ve başlık ile birlikte) max. 1200 gr. olacaktır.
3.1.3- Ana led ile aydınlatma süresi 14 saatten az olmayacaktır.
3.1.4- Kısa devreye, aşırı yüklenmeye, aşırı akıma ve ısıl kesintilere karşı korumalı olacaktır.
3.1.5- Madenci baş lambası bataryasından 45 mm genişliğinde ve 5 mm kalınlığındaki bel kemerine takılacaktır. Kemer belde bağlandıktan sonra batarya çıkarılamayacaktır.
3.1.6- Batarya şarj sehpasına konulduğunda görülebilecek bir yerinde işçiyi tanımlamak üzere 12 punto 4 karakter bir yazı yazmak üzere plakası olacaktır.
3.1.7- Tam boşalmış bir bataryanın şarj süresi, 10 saatten fazla olmayacaktır.
3.1.8- Batarya ömrü şarj-deşarj sayısı olarak verilecek ve firmalar belirttikleri şarj-deşarj sayısını garanti edeceklerdir.
3.1.9- Başlambası şarj-deşarj çevrimini sayacak, şarj-deşarj (çevrim) sayısı bilgisayar yazılımı üzerinden izlenebilecektir.
3.1.10- Aşırı şarj ve deşarj oluştuğunda, lambanın hasar görmesini önlemek için sistem kendisini otomatik olarak kapatacaktır.
3.1.11- Batarya ömrü en az 750 şarj-deşarj olacaktır.
3.2- BAŞLIK VE KABLO
3.2.1- Başlık ağırlığı max. 200 gram olacaktır.
3.2.2- 1 m’deki aydınlatma şiddeti 1500 Lux’den az olmayacaktır. Lambanın aydınlatma şiddeti 10 saatlik kullanım sonrasında da 1500 Lux’den az olmayacaktır.
3.2.3- Işık huzmeleri kısa ve uzun olmak üzere 2 kademe olacaktır. Kısa ve uzun ışık huzmeleri de kendi içinde birden fazla kademede ayarlanabilir olacaktır.
3.2.4- Led ömrü, hem ana devre hem de yardımcı devre için en az 20.000 saat olacaktır. Led ömrü saat olarak verilecek ve firmalar belirttikleri led ömrünü garanti edeceklerdir.
3.2.5- Açma-kapama ve ışık huzmelerinin değiştirilmesi tek bir düğme ile kontrol edilecektir. Açma- kapama düğmesi, başlık veya batarya üzerinde olabilecektir.
3.2.6- Kablonun serbest boyu (başlık-koruyucu kapak arasındaki) min.1400 mm olacaktır.
3.2.7- Başlık barete takıldığında aşağı-yukarı hareketle açısı ayarlanabilmelidir.
3.2.8- Kablonun başlık ve bataryayla bağlantıları klemens veya sulye ile yapılacaktır.
3.2.9- Kablo merkezinde kablo dayanımını artırmak üzere çapı 1.7 mm’den az olmayan ip kullanılacaktır. Merkez ipi en az 26,5 kg çekme mukavemetine dayanacak ve uzaması % 7,5’ten fazla olmayacaktır.
3.2.10- Kablo iletkenleri tavlanmış veya yumuşak çekilmiş, kalaylı ve en fazla 0,2 mm çapında bakır tellerden oluşacaktır. Tel yüzeyindeki kalay miktarı 7,5 gram/m2’den az olmayacaktır.
3.2.11- Kablo yer altı kullanımına uygun ve dışı siyah renkli kauçuk ile kaplı olacaktır.
3.3- REDRESÖR VE ŞARJ SEHPASININ ÖZELLİKLERİ 3.3.1- Kurumumuzca alınacak madenci başlambası sayısına uygun kapasitede şarj sehpası ve redresörleri (tüm lambaların aynı anda şarj edilmesini sağlayacak miktarda) teklif edilecektir.
3.3.2- Redresörlerin besleme gerilimi 380 V veya 220 V AC (50 Hz) olacaktır.
3.3.3- Şarj sehpasında yer alan her lambanın ayrı ayrı şarj-deşarj bilgilerini (şarj için bırakıldığı saat, şarjda kaldığı süre ve şarj yüzdesi, çevrim sayısı, sehpadan alındığı saat, vb. ) izlemek ve kaydetmek üzere gerekli donanım ve yazılım sağlanacaktır. Teklifte bilgisayar sistemi teknik özellikleri ile yazılıma ilişkin ayrıntılı bilgi verilecektir.
3.4- BAŞLAMBASI MEKANİK DAYANIMI
Kullanıma hazır durumdaki başlambaları (Grup I elektriksel teçhizatlar) için;
3.4.1- Darbeye Dayanıklılık Deneyi: TS EN 60079-0/Ocak 2011 (Madde 26.4.2)’e göre, komple batarya için 2 metre düşme yüksekliğinden 1 kg, başlık için 0.7 metre düşme yüksekliğinden 1 kg deney kütlesiyle yapılacaktır. Ayrıca firmaca kabul kriterlerini sağlayacağı garanti edilen en büyük düşme yükseklikleri tekliflerde belirtilecektir.
3.4.2- Düşme Deneyi: TS EN 60079-0/Ocak 2011 (Madde 26.4.3)’e göre komple batarya 1 metre yükseklikten beton zemine 4 kez, başlık ise 2 metre yükseklikten beton zemine 4 kez düşürülerek yapılacaktır. Ayrıca firmaca kabul kriterlerini sağlayacağı garanti edilen en büyük düşürülme yükseklikleri tekliflerde belirtilecektir.
3.4.3- Her iki deney için kabul kriterleri TS EN 60079-0/Ocak 2011’e uygun olacaktır. Deneyler, teklif edilen başlambası için ATEX sertifikasını sağlayan Avrupa Konseyince onaylanmış kuruluşça yapılmış olacak ve firmalarca garanti edilen değerleri kapsayan ve test sonuçlarını gösteren raporlar tekliflerle birlikte sunulacaktır.
3.5-MADENCİ ARAMA SİSTEMİ
Kaza (göçük) sonrası, göçükte kalan madencinin başlambalarından yayılacak bir sinyal ile bulunmasını sağlayacak sistemdir.
3.5.1-Başlambalarına eklenecek sinyal yayıcı, başlambası bataryası tam deşarj olduktan (aydınlatması kesildikten) sonra en az bir hafta süreyle sinyal yayımlamaya devam edecektir.
3.5.2-Kaza (göçük) sonrası sinyal tarayıcıdan 25 metre mesafedeki (50 metre çapında bir hacimde) göçük altında kalan madencilerin yeri tespit edilebilmelidir.
3.5.3-Kaza (göçük) sonrası, madenci aramak için kullanılacak sinyal tarayıcı cihaz 2 adet olarak, tüm aksesuarlarıyla komple çalışır durumda teslim edilecektir.
3.6-MADENCİ TAKİP SİSTEMİ
Ek-1 ve Ek-2’de başlambasından madenci takip sistemi için ilk etapta planlanan takip (reader) noktaları gösterilmiştir.
3.6.1-Takip noktaları, en az 15 metre çapında bir hacimden geçişleri ve geçiş yönlerini tespit edebilmelidir.
3.6.2-Takip noktalarının manyetik durumu (metal yoğun ortam), belirtilen hacimden geçenlerin tespitini engellemeyecektir.
3.6.3-Takip noktalarından toplu geçişlerde de her madenci ayrı ayrı belirlenebilmelidir.
3.6.4-Takip noktaları Kurumumuzca okuyucu (reader) üniteleri temin edilerek çoğaltılabilecektir.
Kullanılacak yazılım ve donanım genişlemeye açık olacak, varsa genişlemeye ilişkin limitler belirtilecektir.
3.6.4.1-Sistem bilgisayarı TTK intranetinden erişilebilir olarak konfigüre edilecektir.
3.6.4.2- Başlambası Takip Sistemi, sinyal verilerinin kaydını düzenli kaydedecek ve veri kaybına yol açmayacak uygun bir veritabanı yönetim sistemine (VTYS) sahip olacaktır. Lamba takip sistemi veritabanı, verileri arşivleme, yedekleme, kurtarma ve geri getirme özelliklerine sahip olacaktır.
3.6.4.3- Lamba takip sistemi veritabanına TTK tarafından erişilebilecek, TTK merkez veritabanına istenilen zamandaki periyotlarla veri aktarımı gerçekleştirilebilecektir.
3.6.4.4- Lamba takip sistemi veritabanı, TTK bünyesinde kullanılan Personel Devam Kontrol Sistemi (PDKS) veritabanı teknolojileriyle uyumlu olacak ve PDKS veritabanına direkt bağlantı kurabilecek (mevcut veritabanına uygun yapıdaki veri setleriyle veri akışını sağlayacak) özelliklere sahip olacaktır.
3.6.4.5- Lamba Takip Sistemi veritabanının PDKS sistemine bağlanması için gerekli çalışma firma tarafından yapılacaktır. Firma uzman personeli, TTK sorumlu personeli ile ortak çalışma yaparak PDKS veritabanına lamba takip verilerinin akışını sağlayacaktır.
3.6.5- Takip Sistemi için yeraltında kullanılacak kablolar, Grup 1 (Metan) gazlı ortamlarda kullanıma uygunluk sertifikalı olacaktır.
3.6.6- Lambahanedeki yerüstü üniteleri ve yer altındaki üniteler arasında kontrolsüz akımları engelleyecek emniyet bariyeri bulunacaktır.
3.6.7- Lambahanedeki Takip Sistemi yerüstü üniteleri, enerji kesildiğinde en az 30 dakika süre ile beslenecek şekilde Kesintisiz Güç Kaynakları ile teçhiz edilecektir. Yer altındaki sinyal okuyucu üniteleri ise enerjileri kesildiğinde 24 saat süre ile çalışmalarını sağlayacak güç kaynaklarına sahip olacaktır.
3.6.8- Takip Sistemi kablo topolojisini lambahanelerden en uçtaki okuyucu ünitelere kadar gösterecek çizimler teklifle birlikte sunulacaktır.
3.6.9- Sistemin montajı firma gözetiminde TTK personelince yapılacaktır.
3.6.10- İstekli firmalar, teklif vermeden önce sistemlerin kurulacağı işyerini görebileceklerdir.
4-YEDEK PARÇA
4.1- Firmalar başlambası ile arama ve takip sistemlerine ait fiyatlandırılmış komple yedek parça kataloglarını teklifleri ile birlikte vereceklerdir. T.T.K. gerek gördüğü yedekleri satın alacaktır. Bu yedek parçaların tutarı sözleşme fiyatına eklenecektir.
4.2-Başlambası yedeklerinden led kiti (300 adet), başlık camı (300 adet), başlık bileziği(600 adet), sigorta (1500 adet) ve lens (300 adet) için yedek parça listesi düzenlenecektir. Bu yedek malzemeler, her bir müesseseye eşit miktarda olacak şekilde (ikiye bölünerek) teslim edilecektir.
Değerlendirmede bu yedek parçaların fiyatları teklif fiyatına dahil edilecektir.
4.3-Başlambası ile arama ve takip sistemlerini oluşturan yedek parça listeleri katalog normlarına göre düzenlenecek ve bu listeler parça no, parça ismi, ünitedeki miktar ve birim fiyat unsurlarını kapsayacaktır.
5-KATALOG-EL KİTABI
5.1-Siparişi alan firma, sipariş mektubunun gönderilmesini takiben aşağıda belirtilen dökümanları ilk parti sevkiyattan bir ay önce T.T.K.Genel Müdürlüğü Makine ve İkmal Dairesi Başkanlığına gönderecektir.
5.2- 4 takım işletme (çalıştırma) el kitabı (Türkçe çevrili) 5.3- 4 takım tamir-bakım ve revizyon el kitabı (Türkçe çevrili)
5.4- 4 takım yedek parça kataloğu. Yedek parça kataloğu ünitenin tamamını oluşturan önemli kısımlarının her bir parçasını ve bu parçaların montaj sırasını gösterecek çizim ve/veya fotoğrafları da içerecektir.
6-EĞİTİM
6.1- Ünitelerin tamir-bakım ve işletmesi (çalıştırılması) ile madenci takip sisteminin genişletilmesi konularında imalatçı firma/firmalarn uzman elemanları en az 10 (on) TTK personelini ücretsiz olarak eğitecek ve eğitim için gerekli görülen süre teklifte belirtilecektir.
6.2- Eğitim, Kurumumuz iş yerlerinde ve Türkçe olarak gerçekleştirilecektir.
6.3- Eğitim verilen TTK personeli adına imalatçı tarafından sertifika düzenlenerek, madenci takip sisteminin genişletilmesi ile Atex sertifikalı üniteler için garanti kapsamında firmaca uygun görülen onarımlar ve garanti sonrası onarımlarda yetkili oldukları belgelenecektir.
7-GARANTİ
7.1-Garanti süresi, başlambaları için en az 3(üç) yıl veya 750 çevrim (şarj-deşarj) olacaktır. (Her yıl için çevrim (şarj-deşarj) sayısı 250 olarak alınmıştır). İmalatçı firma üniteleri her türlü dizayn, malzeme ve işçilik hatalarına karşı geçici kabul tarihinden itibaren 3 (üç) yıl süre ile garanti edecektir. Bu süre zarfında imalat hatalarından meydana gelebilecek arızalar firma tarafından ücretsiz olarak giderilecektir.
7.2-Firmalar 750 çevrimi tek bir akü ile sağlayacaklardır.
7.3-Ledlerin garanti edilen saatten önce ömürlerini yitirmesi halinde ve/veya bataryaların bakım ve şarj talimatlarına tam olarak uyulmasına rağmen firmaca garanti edilen süreden önce akü kapasitesinin % 80’in altına düşmesi halinde garanti edilen ömrü tamamlayacak miktarda malzeme firmaca ücretsiz olarak verilecektir.
7.4-Firma garanti süresi içinde yılda bir kez başlambalarının kullanımı ve bakımı yönünden periyodik kontrollerini lambahanelerde yapacaktır. Yapılan kontrol neticeleri TTK elemanlarının da katılacağı bir tutanakla tespit edilecektir. Firmanın kontrollere katılmaması halinde TTK’nın vereceği rapor aynen geçerli olacaktır. Bu tutanaklar firmaca garanti edilen batarya ömrünün tespitinde ve kullanım talimatına uygun hareket edildiği hususunda referans belge olacaktır.
7.5-Başlambası dahil tüm ünite ünite ve sistemlerin garanti süresi en az 3(üç) yıl olacaktır.
7.6-Garanti kapsamında arızalan üniteler, Yüklenici firmaya bildirildiği tarihten itibaren 45 takvim günü içerisinde onarılarak çalışır halde veya yenisi TTK işyerine teslim edilecektir.
8-PERFORMANS TECRÜBELERİ
Ünitelerin en az 200 saat (bir ay) arızasız çalışması sonucunda taraflarca yeterli bulunması halinde performans tecrübeleri yapılır ve bu husus bir tutanakla tespit edilir. Tutanağın tanzim tarihi geçici kabul tarihidir. Bu tarihten itibaren garanti süresi başlayacaktır. Garanti başlangıcından 3 (üç) yıl sonra taraflar bir araya gelerek, bu süre içersinde ünitelerin çalışma durumunu belirten bir tutanak düzenler ve kabule engel bir durumu bulunmadığının tespiti ile de kabul işlemi tamamlanmış olur.
Performans testlerinin yapılış şekli ve şartları konusunda teklifçi firmanın önerileri varsa bunlar teklif mektubunda belirtilmelidir.
9-GENEL HÜKÜMLER
9.1-Madenci baş lambaları Yüklenici tarafından lambahanelere kurulacak şarj sehpalarında, her madencinin kendi baş lambasının şarjını kendisinin yapabileceği şekilde çalıştırılacaktır.
9.2-Ünitelerin ilk servise verme işlemleri TTK işyerlerinde firma nezaretinde yapılacaktır.
9.3-Üniteler imalatçının standart ve en son seri imalatından olacaktır.
9.4-Her bir ünitenin tüm parçaları birbirleri ile eşdeğer ve değiştirilebilir olacaktır.
9.5-Batarya bel kemerine, baş lambası da mevcut TTK baretlerine takılabilir olacaktır.
9.6-Tekliflerde, Madenci Başlambası, Madenci Arama ve Takip Sistemlerini oluşturan her bir kalem ekipmanın markası, modeli, üreticisi, orijini, ürün belge/sertifika no’ları aşağıdaki formatta ve her iki müessese için ayrı ayrı listelenecektir. Ayrıca tüm malzemelerin ayrıntılı teknik özellikleri
belirtilecektir.
Sıra No Malzeme Adı Marka/Model Üretici/Orijin Ülke Sertifika Cinsi Sertifika No A Yer altı Üniteleri
A.1 Başlambası ... ... Atex ve CE ...
A.2 Sinyal Tarayıcı ... ... Atex ...
A.3 Sinyal Okuyucu ... ... Atex ...
A.4 Sinyal Kablosu ... ... Exproof ...
... ... ... ... ... ...
... ... ... ... ... ...
B Yerüstü Üniteleri
B.1 Şarj Sehpası ... ... ... ...
B.2 Redresör ... ... ... ...
B.3 Bilgisayar ... ... ... ...
... ... ... ... ... ...
... ... ... ... ... ...
9.7- Teknik Şartname 9.6 Maddesi gereği listelenen ve sistemi oluşturan tüm ünitelerin miktar ve birim fiyatları ile her iki müessese için teklif toplam fiyatları belirtilecektir.
Sıra No Malzeme Adı Miktar Birim Fiyat Tutar Tutar
(Armutçuk+Üzülmez) ……... (Armutçuk) (Üzülmez)
1 Başlambası 3250 (1500+1750) ... ………… ...
2 ………….. ... ... ………… ...
3 ………….. ... ... ………… ...
.
Toplam Set Tutarı ………… …………..
9.8- Teklifte belirtilen bilgilere itibar edilmesi için bu bilgiler prospektüs, katalog gibi standart dokümanlarla teyit edilecektir.
9.9-Teklifçi teslim programını teklifi ile birlikte verecektir. Ancak teslim süresi 7 aydan fazla olan firma teklifleri değerlendirmeye alınmayacaktır.
9.10-Kısmi teslimat kabul edilmeyecektir.
9.11-Teknik şartnamenin tüm maddeleri (11 ana madde ve alt maddeleri) ile soru formunun (Ek-3) her bir maddesinde belirtilen hususlar sırasına göre eksiksiz ve detaylı olarak cevaplandırılacaktır. Teknik şartname ve soru formunda belirtilmeyen diğer özellikler ayrıca açıklanabilecektir. Teknik şartname ve soru formu cevaplandırılmamış firma teklifleri değerlendirmeye alınmayacaktır.
9.12- Firmalar teklifleri ile şekil, görünüş, işaretleme açısından incelenmek üzere birer adet madenci başlambası numunesini 220 V şarj adaptörü ile birlikte vereceklerdir. İhaleyi kazanan firma numunesi iade edilmeyecektir. Diğer firmalar numunelerini, ihalenin sonuçlanmasından itibaren 30 gün içinde Makine ve İkmal Dairesi Başkanlığı’ndan iade alabilecektir. Numunesiz teklifler değerlendirilmeyecektir.
9.13-Firmalar teklif ettikleri başlambası, arama ve takip sistemlerini daha önce satmış oldukları firmaların adreslerini referans olarak vereceklerdir.
10-TEKNİK DEĞERLENDİRME
Madenci Başlambası ile ilgili teklifler teknik şartname esas alınarak incelenecek ve teknik olarak uygun bulunan teklifler için:
10.1- Ek-4’de yer alan kriterler ve bu kriterlere verilen maksimum puanlar göz önünde bulundurularak teknik puanlar belirlenecektir.
10.2- Toplam fiyatı en düşük maliyetli uygun teklife 100 tam puan verilecek ve diğer tekliflerin puanları da lineer olarak hesaplanacaktır. Tekliflerin değerlendirilmesine esas maliyet; Başlambası, Arama ve Takip Sistemi ile Teknik Şartname 4.2 Maddesinde tanımlanan yedek malzeme fiyatları tutarlarının toplamından oluşacaktır.
10.3- Teknik puana % 40, maliyet puanına %60 ağırlık verilerek en son değerlendirmeye esas toplam puanlar hesaplanacaktır. En son sıralama toplam değerlendirme puanları bazında en yüksekten başlamak üzere yapılacaktır.
11-DİĞER HUSUSLAR
Teklifçi firmalar, ünitelere ait standart alet, takım ve avadanlıklarla birlikte ünitelerin çalışması, tamir ve bakımı sırasında gerekli olabilecek alet, takım ve avadanlıklar ile yazılım ve donanımları bir liste halinde özelliklerini belirterek fiyatları ile birlikte teklif edeceklerdir.
EKLER
Ek-1 Üzülmez Lambahanesi Personel Takip Noktaları Ek-2 Armutçuk Lambahanesi Personel Takip Noktaları Ek-3 Soru Formu
Ek-4 Teknik Değerlendirme Kriterleri
