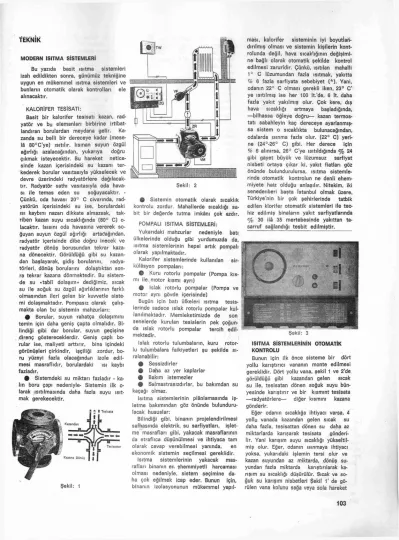

TEKNİK
MODERN İSİTMA SİSTEMLERİ
Bu yazıda basit ısıtma sistemleri izah edildikten sonra, günümüz tekniğine uygun en mükemmel ısıtma sistemleri ve bunların otomatik olarak kontrolları ele alınacaktır.
KALORİFER TESİSATI:
Basit bir kalorifer tesisatı kazan, rad- yatör ve bu elemanları birbirine irtibat- landıran borulardan meydana gelir. Ka- zanda su belli bir dereceye kadar (mese- lâ 80°C'ye) ısıtılır. Iısınan suyun özgül ağırlığı azalacağından,, yukarıya doğru çıkmak isteyecektir. Bu hareket netice- sinde kazan içerisindeki su kazanı ter- kederek borular vasıtasıyla yükselecek ve devre üzerindeki radyatörlere dağılacak- tır. Radyatör sathı vasıtasıyla oda hava- sı ile temas eden su soğuyacaktır. - Çünkü, oda havası 20° C civarında, rad- yatörün içerisindeki su ise, borulardaki ısı kaybını nazarı dikkate almazsak, tak- riben kazan suyu sıcaklığında (80° C) o- lacaktır. Isısını oda havasına vererek so- ğuyan suyun özgül ağırlığı artacağından, radyatör içerisinde dibe doğru inecek ve radyatör dönüş borusundan tekrar kaza- na dönecektir. Görüldüğü gibi su kazan- dan başlayarak, gidiş borularını, radya- törleri, dönüş borularını dolaştıktan son- ra tekrar kazana dönmektedir. Bu sistem- de su «tabiî dolaşım» dediğimiz, sıcak su ile soğuk su özgül ağırlıklarının farklı olmasından ileri gelen bir kuvvetle siste- mi dolaşmaktadır. Pompasız olarak çalış- makta olan bu sistemin mahzurları:
0 Borular, suyun rahatça dolaşımını temin için daha geniş çapta olmalıdır. Bi- lindiği gibi dar borular, suyun geçişine direnç göstereceklerdir. Geniş çaplı bo- rular ise, maliyeti arttırır, bina içindeki görünüşleri çirkindir, işçiliği zordur, bo- ru yüzeyi fazla olacağından izole edil- mesi masraflıdır, borulardaki ısı kaybı fazladır.
0 Sistemdeki su miktarı fazladır - ka- lın boru çapı nedeniyle- Sistemin ilk o- larak ısıtılmasında daha fazla suyu ısıt- mak gerekecektir.
Şekil: 1
Şekil: 2
O Sistemin otomatik olarak sıcaklık kontrolü zordur. Mahallerde sıcaklığı sa- bit bir değerde tutma imkânı çok azdır.
POMPALI ISITMA SİSTEMLERİ:
Yukarıdaki mahzurlar nedeniyle batı ülkelerinde olduğu gibi yurdumuzda da, ısıtma sistemlerinin hepsi artık pompalı olarak yapılmaktadır.
Kalorifer sistemlerinde kullanılan sir- külâsyon pompaları:
© Kuru rotorlu pompalar (Pompa kıs- mı ile motor kısmı ayrı)
0 Islak rotorlu pompalar (Pompa ve motor aynı gövde içerisinde)
Bugün için batı ülkeleri ısıtma tesis- lerinde sadece ıslak rotorlu pompalar kul- lanılmaktadır. Memleketimizde de son senelerde kurulan tesislerin pek çoğun- da ıslak rotorlu pompalar tercih edil- mektedir.
Islak rotorlu tulumbaların, kuru rotor- lu tulumbalara faikiyetleri şu şekilde sı- ralanabilir:
0 Sessizdirler
0 Daha az yer kaplarlar 0 Bakım istemezler
0 Salmastrasızdırlar, bu bakımdan su kaçağı olmaz.
Isıtma sistemlerinin plânlamasında iş- letme bakımından göz önünde bulunduru- lacak hususlar:
Bilindiği gibi, binanın projelendirilmesi safhasında elektrik, su sarfiyatları, işlet- me masrafları gibi, yakacak masraflarının da etraflıca düşünülmesi ve ihtiyaca tam olarak cevap verebilmesi yanında, en ekonomik sistemin seçilmesi gereklidir.
Isıtma sistemlerinin yakacak mas- rafları binanın er, ehemmiyetli harcaması olması nedeniyle, sistem seçimine da- ha çok eğilmek icap eder. Bunun için, binanın izolasyonunun mükemmel yapıl-
ması, kalorifer sisteminin iyi boyutlari- dırılmış olması ve sistemin kişilerin kont- rolunda değil, hava sıcaklığının değişimi- ne bağlı olarak otomatik şekilde kontrol edilmesi zarurîdir. Çünkü, ısıtılan mahalli 1° C lüzumundan fazla ısıtmak, yakıtta
% 6 fazla sarfiyata sebebiyet ( * ) . Yani, odanın 22° C olması gerekli iken, 23° C' ye ısıtılmış ise her 100 It.'de, 6 İt. daha fazla yakıt yakılmış olur. Çok kere, dış hava sıcaklığı artmaya başladığında,
—bilhassa öğleye doğru— kazan termos- tatı sabahleyin kaç dereceye ayarlanmış- sa sistem o sıcaklıkta bulunacağından, odalarda ısınma fazla olur. (22° C) yeri- ne (24°-26° C) gibi. Her derece için
% 6 alınırsa, 26° C'ye ısıtıldığında % 24 gibi gayet büyük ve lüzumsuz sarfiyat nisbeti ortaya çıkar ki, yakıt fiatları göz önünde bulundurulursa, ısıtma sistemle- rinde otomatik kontrolün ne denli ehem- miyete haiz olduğu anlaşılır. Nitekim, iki senedenberi başta İstanbul olmak üzere, Türkiye'nin bir çok şehirlerinde tatbik edilen klorifer otomatik sistemleri ile teç- hiz edilmiş binaların yakıt sarfiyatlarında
% 30 ilâ 35 mertebesinde yakıttan ta- sarruf sağlandığı tesbit edilmiştir.
ISITMA SİSTEMLERİNİN OTOMATİK KONTROLÜ
Bunun için ilk önce sisteme bir dört yollu karıştırıcı vananın monte edilmesi gereklidir. Dört yollu vana, şekil 1 ve 2'de görüldüğü gibi kazandan gelen sıcak su ile, tesisatan dönen soğuk suyu bün- yesinde karıştırır ve bir kısmınt tesisata
—radyatörlere— diğer kısmını kazana gönderir.
Eğer odanın sıcaklığa ihtiyacı varsa, 4 yollu vanada kazandan gelen sıcak su daha fazla, tesisattan dönen su daha az miktarlarda karışarak tesisata gönderi- lir. Yani karışım suyu sıcaklığı yükseltil- miş olur. Eğer, odanın ısınmaya ihtiyacı yoksa, yukarıdaki işlemin tersi olur ve kazan suyundan az miktarda, dönüş su- yundan fazla miktarda karıştırılarak ka- rışım su sıcaklığı düşürülür. Sıcak ve so- ğuk su karışım nisbetleri Şekil 1' de gö- rülen vana kolunu sağa veya sola hareket
ettirmek suretiyle ayarlanır. Bu, insan eli ile yapılan bir kontroldür, her an dış ha- va sıcaklığının kontrol edilmemesi ve vana kolunu dış hava sıcaklığındaki de- ğişimlere uygun olarak hareket ettirecek kimseyi devamlı vananın başında bulun- durmamızın imkânsızlığı nedeniyle elle kumanda, mahdut faydaların dışında bir şey temin edemez. O halde şu ihtiyaç ortaya çıkmaktadır: Dış hava sıcaklığı değişimlerine paralel olarak vana kolunu otomatik şekilde hareket ettirmek...
Şekil 2'de gösterilen elektronik sistem bu ihtiyaca mükemmel şekilde cevap ver- mektedir.
Binanın dışına yerleştirilen dış hava (sıcaklık, rüzgâr, güneş ışını) izleyicisi AF elemanı, hissettiği dış hava durumunu ZG merkezî elektronik kontrol cihazına bildirir. ZG cihazı, VF karışım suyu sıcak- lığı izleyicisi ikazını ve kapıcı odasında veya kontrol merkezinde bulunan TW sı- caklık seçme anahtarı ile kendi bünyesin- de yapılan ayar değerlerini mukayese eder. Eğer istenen sıcaklığı dört yollu vananın hali hazırdaki konumu temin edemiyecekse, dört yollu vanaya monte edilen VM motoruna vanayı açma veya kapama ikazı verir. Bu suretle sanki va- nanın başında bir insan bulunuyormuş gi- bi dış hava şartlarındaki değişimleri anında fark eder ve dört yollu vanaya gerekli pozisyonları aldırarak, odaların sıcaklığını devamlı olarak sabit tutar, yani 22° C arzu ediliyorsa, odalarda de-
vamlı 22°C'lik sıcaklık hüküm sürer ve bu değer ne yükselir, ne alçalır. Ancak, özel olarak odada 22° C yerine daha fazla veya az sıcaklık istenirse TW sı- caklık seçme anahtarı sağa veya sola nis- bet dahilinde çevrilir.
ZG cihazı üzerinde (Şekil: 3) yuvarlak olarak görülen, sistemin saatidir. Bu- nunla, istenen saatler arasında gündüz sıcaklığı, istenen saatler arasında gece sıcaklığı seçilebilir, Meselâ;
Saat, gündüz 6.00 ile 23.00 arasına a- yarlanmış ve alt alta üç ayar diskinden en üstteki ile oda sıcaklıkları 22° C olarak tesbit edilmişse, sabah saat 6.00'den, gece 23.00'e kadar ısıtılan mahaller 22°C olur. En alttaki ayar diski ile de, gece sı- caklığı 17°C olarak tesbit edilmişse, ge- ce 23.00'den, sabah 6.00'ya kadar her taraf 17°C olur. Görülüyor ki, kış başın- da yapılacak bir ayar ile bütün sezon her- hangi bir ayar değişikliği yapılmaksızın tam otomatik olarak kaloriferi en sıhhî sıcaklık veren ekonomik bir sistem ha- linde çalıştırır. Bu sistemin sağladığı faydalan şu şekilde sıralamak kabildir:
1. Isıtma sistemi tamamiyle otoma- tik olarak dış hava sıcaklığının kontrolun- da çalışır. Dış hava sıcaklığı düşerse rad- yatörlerde daha sıcak su, yükselirse daha soğuk su dolaşır. Bu suretle dış hava sı- caklığı ne şekilde değişirse değişsin, oda- ların sıcaklığı sabit kalır.
2. Yakıttan en az % 30 tasarruf sağ- lar.
3. Kazana dönüş suyu sıcaklığını hiç bir zaman 50°G'nin altına düşürmez, bu suretle kazanı alçak sıcaklık korrozyonun- dan koruyarak ömrünü uzatır.
4. Cihaz, üzerindeki saat vasıtasıyla istenen saatler arasında sistemi daha fazla sıcaklık, istenen saatler arasında da daha az sıcaklık temin edecek şekilde ça- lıştırır.
5. Radyatörlerin üzerindeki tozların yanmasına mâni olarak, duvarların ve perdelerin kirlenmesini önler.
6. Kalorifer sistemini tamamiyle kont- rolü altında bulundurur,
7. Kimsenin müdahalesine lüzum bı- rakmaz. Bu da, kalorifer sisteminin bil- gili veya bilgisizce karıştırılmamasını, ne- ticede arızların azalmasını temin eder.
Isıtma elektronik kontrol cihazları muh- telif safhalarla 30-35 seneden beri batı ülkelerinde kullanılmaktadır. Memleketi- mizde de iki seneden beri geniş şekilde tatbik edilmektedir. Yukarıda sayılan fay- daları nedeniyle elektronik kontrola, bir konfor elamanı olarak değil, ısıtma sis- temlerindeki kazan, radyatör gibi mevcu- diyeti elzem bir ünite olarak bakmak ge- rekir. Bilhassa yakıttan sağlayacağı bü- yük tasarrufun memleket ekonomimiz bakımından ehemmiyeti, hiç bir zaman hatırdan çıkartılmamalıdır.
( * ) Otto Roth - Der Heizungebauer.
Resimler Koçtaş Tic. A.Ş.'nin müsaade- siyle neşredilmiştir.
