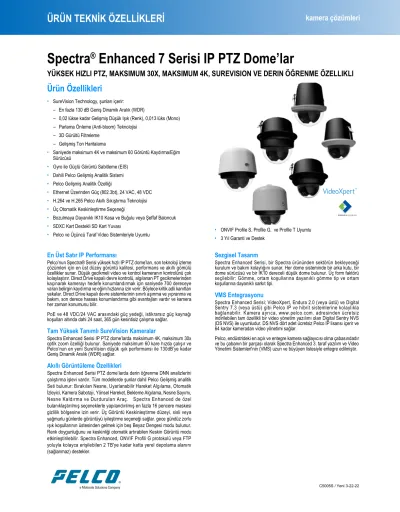

ÜRÜN TEKNİK ÖZELLİKLERİ kamera çözümleri
C5005S / Yeni 3-22-22
Spectra ® Enhanced 7 Serisi IP PTZ Dome’lar
YÜKSEK HIZLI PTZ, MAKSIMUM 30X, MAKSIMUM 4K, SUREVISION VE DERIN ÖĞRENME ÖZELLIKLI
Ürün Özellikleri
• SureVision Technology, şunları içerir:
– En fazla 130 dB Geniş Dinamik Aralık (WDR)
– 0,02 lükse kadar Gelişmiş Düşük Işık (Renk), 0,013 lüks (Mono) – Parlama Önleme (Anti-bloom) Teknolojisi
– 3D Gürültü Filtreleme – Gelişmiş Ton Haritalama
• Saniyede maksimum 4K ve maksimum 60 Görüntü Kaydırma/Eğim Sürücüsü
• Gyro ile Güçlü Görüntü Sabitleme (EIS)
• Dahili Pelco Gelişmiş Analitik Sistemi
• Pelco Gelişmiş Analitik Özelliği
• Ethernet Üzerinden Güç (802.3bt), 24 VAC, 48 VDC
• H.264 ve H.265 Pelco Akıllı Sıkıştırma Teknolojisi
• Üç Otomatik Keskinleştirme Seçeneği
• Bozulmaya Dayanıklı IK10 Kasa ve Buğulu veya Şeffaf Baloncuk
• SDXC Kart Destekli SD Kart Yuvası
• Pelco ve Üçüncü Taraf Video Sistemleriyle Uyumlu • ONVIF Profile S, Profile G, ve Profile T Uyumlu
• 3 Yıl Garanti ve Destek
En Üst Satır IP Performansı
Pelco’nun Spectra® Serisi yüksek hızlı IP PTZ dome’ları, son teknoloji izleme çözümleri için en üst düzey görüntü kalitesi, performans ve akıllı gömülü özellikler sunar. Düşük gecikmeli video ve kontrol kameranın kontrolünü çok kolaylaştırır. Direct Drive kapalı devre kontrolü, algılanan PT gecikmelerinden kaçınarak kamerayı hedefe konumlandırmak için saniyede 700 dereceye varan belirgin kaydırma ve eğim hızlarına izin verir. Böylece kritik adli kanıtları yakalar. Direct Drive kapalı devre sistemlerinin sınırlı aşınma ve yıpranma ve bakım, son derece hassas konumlandırma gibi avantajları vardır ve kamera her zaman konumunu bilir.
PoE ve 48 VDC/24 VAC arasındaki güç yedeği, istikrarsız güç kaynağı koşulları altında dahi 24 saat, 365 gün kesintisiz çalışma sağlar.
Tam Yüksek Tanımlı SureVision Kameralar
Spectra Enhanced Serisi IP PTZ dome’larda maksimum 4K, maksimum 30x optik zoom özelliği bulunur. Saniyede maksimum 60 kare hızda çalışır ve Pelco’nun en yeni SureVision düşük ışık performansı ile 130dB’ye kadar Geniş Dinamik Aralık (WDR) sağlar.
Akıllı Görüntüleme Özellikleri
Spectra Enhanced Serisi PTZ dome’larda derin öğrenme DNN analizlerini çalıştırma işlevi vardır. Tüm modellerde şunlar dahil Pelco Gelişmiş analitik Seti bulunur: Bırakılan Nesne, Uyarlanabilir Hareket Algılama, Otomatik İzleyici, Kamera Sabotajı, Yönsel Hareket, Bekleme Algılama, Nesne Sayımı, Nesne Kaldırma ve Durdurulan Araç. Spectra Enhanced de özel bulanıklaştırılmış seçeneklerle yapılandırılmış en fazla 16 pencere maskesi gizlilik bölgesine izin verir. Üç Görüntü Keskinleştirme düzeyi, sisli veya yağmurlu günlerde görüntüyü iyileştirme seçeneği sağlar. gece gündüz zorlu ışık koşullarının üstesinden gelmek için beş Beyaz Dengesi modu bulunur.
Renk doygunluğunu ve keskinliği otomatik artırabilen Keskin Görüntü modu etkinleştirilebilir. Spectra Enhanced, ONVIF Profili G protokolü veya FTP yoluyla kolayca erişilebilen 2 TB'ye kadar katta yerel depolama alanını (sağlanmaz) destekler.
Sezgisel Tasarım
Spectra Enhanced Serisi, bir Spectra ürününden sektörün bekleyeceği kurulum ve bakım kolaylığını sunar. Her dome sisteminde bir arka kutu, bir dome sürücüsü ve bir IK10 dereceli düşük dome bulunur. Üç form faktörü seçilebilir: Gömme, ortam koşullarına dayanıklı gömme tip ve ortam koşullarına dayanıklı sarkıt tipi.
VMS Entegrasyonu
Spectra Enhanced Serisi; VideoXpert, Endura 2.0 (veya üstü) ve Digital Sentry 7.3 (veya üstü) gibi Pelco IP ve hibrit sistemlerine kolaylıkla bağlanabilir. Kamera ayrıca, www.pelco.com. adresinden ücretsiz indirilebilen tam özellikli bir video yönetim yazılımı olan Digital Sentry NVS (DS NVS) ile uyumludur. DS NVS dört adet ücretsiz Pelco IP lisansı içerir ve 64 kadar kameradan video yönetimi sağlar.
Pelco, endüstrideki en açık ve entegre kamera sağlayıcısı olma çabasındadır ve bu çabanın bir parçası olarak Spectra Enhanced 3. taraf yazılım ve Video Yönetimi Sistemleri'nin (VMS) uzun ve büyüyen listesiyle entegre edilmiştir.
ARKA KUTU ÖZELLİKLERİ
NOT: PARANTEZ İÇİNDEKİ DEĞERLER İNÇ, DİĞER TÜM DEĞERLER SANTİMETRE CİNSİNDENDİR.
Gömme Tip (İç mekan 4K)
• Asma Tavan veya Sabit Tavan Uygulamaları için Tekli Arka Kutu Beyaz Çerçeve Halkasıyla, RAL9003
• Tavanın Üstünde 13,35 cm (5,25 inç) ve Altında 8,25 cm (3,25 inç) Boşluğa İhtiyaç Vardır
• Minimum Tavan Kalınlığı 1,27 cm (0,50 inç); Maksimum 4,45 cm (1,75 inç) Olmalıdır
• Alüminyum Yapı, IK10 Dereceli Kasa ve Polikarbonat Baloncuk
• Çevresel Hava İşleme Boşluklarında Kullanıma Uygundur
• –10° ila 55 °C (14° ila 131 °F) Sürdürülür Çalıştırma Sıcaklığı
Gömme Tip (İç mekan 2MP)
• Asma Tavan veya Sabit Tavan Uygulamaları için Tekli Arka Kutu Beyaz Çerçeve Halkasıyla, RAL9003
• Tavanın Üstünde 13,35 cm (5,25 inç) ve Altında 8,25 cm (3,25 inç) Boşluğa İhtiyaç Vardır
• Minimum Tavan Kalınlığı 1,27 cm (0,50 inç); Maksimum 4,45 cm (1,75 inç) Olmalıdır
• Alüminyum Yapı, IK10 Dereceli Kasa ve Naylon Baloncuk
• Çevresel Hava İşleme Boşluklarında Kullanıma Uygundur
• –10° ila 55 °C (14° ila 131 °F) Sürdürülür Çalıştırma Sıcaklığı
Ortam Koşullarına Dayanıklı Sarkıt Tipi (4K)
• Beyaz Kaplama (RAL9003) veya Siyah Kaplama (RAL9017) Ortam Koşullarına Dayanıklı Sarkıt Tipi
• Alüminyum Yapı, IK10 Dereceli Kasa ve Polikarbonat Baloncuk
• IP66 ve IP67 ile uygundur
• Tip 4X uyumludur
• 1 1/2 inç NPT Dişi kullanır
• Isıtıcı, Üfleyici ve Güneş Muhafazası içerir
• -50° ila 60°C (-58° ila 140°F) Sürekli Çalışma Sıcaklığı
Ortam Koşullarına Dayanıklı Sarkıt Tipi (2MP)
• Beyaz Kaplama (RAL9003) veya Siyah Kaplama (RAL9017) Ortam Koşullarına Dayanıklı Sarkıt Tipi
• Alüminyum Yapı, IK10 Dereceli Kasa ve Naylon Baloncuk
• IP66 ve IP67 ile uygundur
• Tip 4X uyumludur
• 1 1/2 inç NPT Dişi kullanır
• Isıtıcı, Üfleyici ve Güneş Muhafazası içerir
• -50° ila 60°C (-58° ila 140°F) Sürekli Çalışma Sıcaklığı
Gömme Tip (Ortam 4K)
• Asma Tavan veya Sabit Tavan Uygulamaları için Tekli Arka Kutu Siyah Çerçeve Halkasıyla, RAL9017
• Tavanın Üstünde 13,35 cm (5,25 inç) ve Altında 8,25 cm (3,25 inç) Boşluğa İhtiyaç Vardır
• Minimum Tavan Kalınlığı 1,27 cm (0,50 inç); Maksimum 4,45 cm (1,75 inç) Olmalıdır
• Alüminyum Yapı, IK10 Dereceli Kasa ve Polikarbonat Baloncuk
• IP66 ve IP67 ile uygundur
• Tip 4X uyumludur
• Isıtıcı ve Üfleyici Dahildir
• -50° ila 60°C (-58° ila 140°F) Sürekli Çalışma Sıcaklığı
Gömme tip, (Ortam koşullarına dayanıklı 2 MP)
• Asma Tavan veya Sabit Tavan Uygulamaları için Tekli Arka Kutu Siyah Çerçeve Halkasıyla, RAL9017
• Tavanın Üstünde 13,35 cm (5,25 inç) ve Altında 8,25 cm (3,25 inç) Boşluğa İhtiyaç Vardır
• Minimum Tavan Kalınlığı 1,27 cm (0,50 inç); Maksimum 4,45 cm (1,75 inç) Olmalıdır
• Alüminyum Yapı, IK10 Dereceli Kasa ve Naylon Baloncuk
• IP66 ve IP67 ile uygundur
• Tip 4X uyumludur
• Isıtıcı ve Üfleyici Dahildir
• -50° ila 60°C (-58° ila 140°F) Sürekli Çalışma Sıcaklığı
KAMERA/OPTIK
Teknik Özellikler 30X Düşük Işık 18X Düşük Işık
Sensör Tipi Progresif, 1/2,8 inç Tipi Exmor CMOS Sensör Progresif, 1/1,8-inch CMOS Sensör
Optik Zoom 30X 18X
Dijital Zoom 12X 12X
Maksimum Çözünürlük 1920 x 1080 3840 x 2160
Lens f/1,6 ~ f/4,7, odak uzunluğu 4,5 mm (geniş)
~ 135 mm (tele) f/1.5 ~ f/3.4, odak uzunluğu 6.36 mm (geniş) ~ 138.5mm (tele)
Yatay Görüntüleme Açısı 59.8° geniş - 2,3° tele 57,9 geniş - 3,0 tele
En/Boy Oranı 16:9 16:9
Işık Hassasiyeti
Renkli
(33 ms) 0,02 lüks (Renk) 0,10 lüks
Renkli
(250 ms) 0,0025 lüks (Renk) 0,0125 lüks
Mono (33 ms) 0,013 lüks (Mono) 0.066 lüks
Mono (250
ms) 0,0016 lüks (Mono) 0.0085 lüks
Not: %90 yansıma oranı için lüks cinsinden hassasiyet, f/1,6 (geniş açı), Duyarlılık Artırma KAPALI durumdayken 30 IRE'de (sinyal düzeyinin %30'u) 50 dB kazanç; Duyarlılık Artırma AÇIK
durumdayken hassasiyeti 4 kat artırma
Gündüz/Gece Özellikleri Evet Evet
Deklanşör Aralığı 1/1 ~ 1/10.000 saniye 1/10.000 ~ 1 saniye
Sinyal-Parazit Oranı \>50 dB \>50 dB
Kızılötesi Kesim Filtresi Evet Evet
Geniş Dinamik Aralık Maksimum 130 dB maksimum; IEC 62676-5 için
120 dB Maksimum 130 dB maksimum; IEC 62676-5 için
120 dB
İris Kontrolü El ile kumanda seçenekli otomatik iris kontrolü El ile kumanda seçenekli otomatik iris kontrolü
Arka Işık Dengeleme Evet Evet
Otomatik Kazanç Kontrolü Evet Evet
Aktif Gürültü Filtreleme 3D Gürültü Filtreleme 3D Gürültü Filtreleme
Elektronik Görüntü
Stabilizasyonu (EIS) Evet Evet
Bit Hızı Kontrolü Sınırlı değişken bit hızı (CVBR), sabit bit hızı (CBR)
Video Anlık Görüntü Yapılandırılan en yüksek akışla aynı çözünürlükte JPEG görüntü yakalama
Pencere Maskeleme 16 yapılandırılabilir Pencere
Video Üst Yazımı Kamera adı, saat, tarih, ve çoklu dil desteğiyle birlikte özelleştirilebilir metin. Desteklenen özel görüntülerin ve logoların gömmesi.
Titrek Işık Düzeltmesi Seçilebilir Otomatik Açma/Kapatma, 50 Hz veya 60 Hz modları
TEKNIK ÖZELLIKLER
YAZILIM ÖZELLİKLERİ
• 256 önayar
• 32 tur
• ±0.05° önayar hassasiyeti
• 8 yapılandırılabilir tarama
• Desenler–8 kaydedilebilir desen (her biri 5 dakikaya kadar)
• Çok dilli menüler (İngilizce, İspanyolca, Portekizce, İtalyanca, Almanca, Fransızca, Rusça, Türkçe, Basitleştirilmiş Çince ve Korece)
• Parola koruması
• 16 pencere maskesi, boyutları yapılandırılabilir
• "Otomatik Çevirme" özelliği dome'u eğim hareketinin alt tarafından 180° döndürür
• Eylemlerle yapılandırılabilir bekletme
• Orantılı kaydırma/eğim ayarı, zoom derinliği ile orantılı olarak kaydırma/eğim hızlarını sürekli olarak azaltır
• Kullanıcı tarafından yapılandırılabilen dokuz davranış içeren Pelco analizleri
• Çoklu DNN analitik davranışları
• Görüntü Sis Giderme modları
PELCO ENHANCED ANALYTICS SUITE
Spectra Enhanced serisi kameralar iki Temel ve sekiz Gelişmiş kullanıcılar tarafından ayarlanabilir davranış içerir ve kameranın esnekliğini ve performansını geliştirir. Kamera, ikiye kadar Enhanced davranışın yanı sıra iki Basic davranışı aynı anda çalıştırabilir.
Her bir davranışta, davranışa ilişkin farklı senaryolar ayarlayabilirsiniz; böylece belirli bir etkinlik algılandığında alarmlar otomatik olarak tetiklenir.
Analiz Sistemi, standart bir web tarayıcısı kullanılarak yapılandırılıp etkinleştirilebilir ve davranış alarmları VideoXpert ya da Pelco API’ını destekleyen bir üçüncü-taraf sistemiyle uyumludur.
Mevcut Temel analitik davranışlar şunlardır:
• Kamera Sabotajı: Görüntüleme alanındaki kontrast değişikliklerini algılar. Lensler sprey boyayla, bezle veya lens kapağıyla kapatılırsa alarm tetiklenir. Kameranın yetkisiz bir şekilde yeniden konumlandırılması da bir alarm tetikler.
• Bölge Bazlı Basit Hareket Algılama: Hassaslığa bağlı olarak kamera belirli bir ayarlanabilir bölge içinde yeterli hareketin tespit edilip edilmediğine karar verir.
Mevcut Gelişmiş analitik davranışlar şunlardır:
• Terk Edilmiş Nesne: Tanımlanan bölgeye yerleştirilen nesneleri algılar ve nesne bu bölgede tek başına kalırsa alarmı tetikler. Havaalanı terminali bu davranış için tipik bir kurulumdur. Bu özellik ayrıca bir ATM'nin arkasına bırakılan nesneleri algılayarak kart bilgilerini çalmaya yönelik olası girişimleri belirler.
• Uyarlanabilir Hareket: Sahneye giren nesneleri algılayıp izler ve ardından nesneler kullanıcı tanımlı bölgeye girdiğinde alarmı tetikler. Bu özellik, ortam değişikliklerinin neden olduğu yanlış alarm sayısını azaltmak için esasen fazla hareketin olmadığı dış ortamlarda kullanılır.
• Otomatik İzleyici: Görüntüleme alanındaki hareketi algılar ve takip eder. Otomatik İzleyici davranışı yapılandırıldığında sistem, hareket eden nesne durana veya izlenen alandan çıkana kadar, nesneyi takip etmek için otomatik olarak kaydırma ve eğim hareketi yapar.
• Yöne Bağlı Hareket: Yoğun trafikli bir alanda bir kişi veya nesne belirli bir yönde hareket ederse alarm oluşturur. Bu özellik için tipik kurulumlar, kameraların trafiğin normal akış yönünün tersine hareket eden nesneleri veya çıkış kapısından giren bir kişiyi algılayabildiği havaalanı kapısı veya tüneli içerir.
• Bekleme Algılama: Kişiler veya araçlar tanımlanmış bir bölgede çok uzun süre kaldıklarında bunu belirler. Bu özellik ATM'ler, merdiven boşluğu ve okul bahçeleri çevresinde görülen şüpheli davranışların gerçek zamanlı bildiriminde etkilidir.
• Nesne Sayımı: Tanımlanmış bölgeye giren nesnelerin sayısını tutar. Bu davranış, trafiğin yoğun olmadığı bir mağaza girişindeki/çıkışındaki veya mağaza içindeki insanların sayısını tutmak için kullanılabilir. Bu davranış izlemeye dayanır ve kalabalık bir ortamdaki insanları saymaz.
• Nesne Kaldırma: Bir nesne kullanıcı-tanımlı bölgeden çıkarılırsa alarmı tetikler. Bu özellik duvarda asılı olan resim veya kaidedeki heykel gibi çok değerli nesnelerin hareket ettirilmesinin algılanmasını isteyen müşteriler için idealdir.
• Duran Araç: Hassas bir bölgenin yakınlarında kullanıcı tarafından tanımlanmış süreden daha fazla kalan araçları algılar. Bu özellik havaalanlarında yolcu bırakılan kaldırım kenarları, zorunlu park alanları, şüpheli park, trafik şeridi aksaklıkları ve kapılarda bekleyen araçlar için idealdir.
TEKNIK ÖZELLIKLER
VİDEO
Video Kodlama H.264 Yüksek, Ana veya Temel profiller,
H.265 Ana profil, ve MJPEG
Video Akışları Aynı anda 3 akışa kadar; ikinci akış birincil akışın ayarlarına göre değişir Kare Hızı 60, 50, 30, 25, 20, 15, 12,5, 10,
8,333, 7,5, 6, 5, 3, 2.5, 2, 1'e kadar (kodlama, çözünürlük ve akış yapılandırmasına bağlı olarak) En Yüksek Çözünürlük
4K modeller 3840 x 2160 2MP modeller 1920 x 1080
AĞ
Desteklenen Protokoller TCP/IP, UDP/IP (Unicast (Tekli Yayın), Multicast (Çoklu Yayın) IGMP), UPnP, DNS, DHCP, autoconf, statik, RTP, RTSP, RTCP, NTP, IPv4, IPv6*, SNMP v2c/v3, QoS, HTTP, HTTPS, SNMP v2, v3, SSL, SSH, TLS, TTLS, WS-discovery, SMTP, FTP, 802.1x (EAP), ARP, ICMP ve NTCIP 1205
Kullanıcılar
Tekli yayın Çözünürlük ayarlarına bağlı olarak aynı anda 20 kullanıcıya kadar (2 garantili akış)
Multicast (Çoklu Yayın)Sınırsız. kullanıcılar Güvenlik Erişimi Parola korumalı
Yazılım Arabirimi Web tarayıcısı görünümü ve kurulumu
Pelco Sistem EntegrasyonuEndura 2.0 (veya üstü) Digital Sentry 7.3 (veya üstü) Açık API Pelco API veya ONVIF Profil S, G ve
T
Mobil Uygulama Pelco Mobil Uygulamasına Entegrasyon
MİNİMUM SİSTEM GEREKSİNİMLERİ
İşlemci Intel® Core™ i3 İşlemci, 2,4 GHz İşletim Sistemi Windows® 10 Windows 7 (32-bit ve
64-bit) veya Mac® OS X 10.4 (veya üzeri)
Bellek 4 GB RAM
Ağ Arabirim Kartı 100 megabit (veya daha yüksek) Web Tarayıcısı Analizlerin yapılandırılması için
Internet Explorer® 8.0 (veya üstü) ya da Firefox 71 (veya üstü); Chrome 81 (veya üstü); Internet Explorer 8.0 (veya üstü) önerilir
ANALITIK SISTEMI
Pelco Analizleri için Gerekli Sistemler Pelco Arabirimi VideoXpert;
VX Toolbox;
Endura 2.0 (veya üzeri);
Digital Sentry 7.3 (veya daha yenisi) Açık API Pelco API'sı, davranış alarmı
verilerini pdn.pelco.com adresinden ulaşılabilecek üçüncü taraf uygulamalara aktarabilir.
GENEL
Yapı
Arka Kutu Alüminyum
Dome Sürücüsü Alüminyum, termoplastik Alt Dome 2 MP modeller için naylon, 4K
modeller için polikarbonat Işık Geçirgenliği
Buğulu f/0,5 ışık kaybı
Şeffaf f/0,0 ışık kaybı
Kablo Girişi (arka kutu)
Tavan İçi 0,75 inç bağlantı elemanı Sarkıt Tipi Montaj 1,5 inç NPT sarkıt tipi montaj
parçasıyla
Ünite Ağırlığı (1080p modeller) (4K modeller) Gömme Tip, İç Mekan 3.0 kg (6.6 pound)3.2 kg (7.05
pound)
Gömme Tip, Ortam Koşullarına Dayanıklı3.4 kg (7.5 pound) 3.6 kg (7.94 pound)
Sarkıt Tipi, Ortam Koşullarına Dayanıklı 3.9 kg (8.6 pound) 4.1 kg (9.04 pound
Etkili İzdüşüm Alanı (EPA)
Sarkıt Tipi Montaj Montajsız ve güneş muhafazalı, 47 inç kare
Güneş muhafazalı IWM Serisi montaj ile, 96,5 inç kare
ALARM
Gözetimsiz Açık veya kapalı alarm durumunu algılar
Gözetim Harici 1-kohm dirençle açık ve kısa alarm durumunu algılar
Girişs (4) 3,5 VDC maksimum, 3,5 mA maksimum
Röle Çıkışıs (2) ±32 VDC maksimum, 150 mA maksimum
SES
Ses Çift yönlü, tam iki yönlü
Giriş Çizgi düzeyi; 3-kohm diferansiyel empedans, 1Vp-p maksimum sinyal seviyesi
Çıkış Çizgi düzeyi, 600-ohm diferansiyel, 1 Vp-p
Akış Katıştırılmış ses
DEPOLAMA
Yerel Depolama SDXC kartlar için destek sunan SD kart yuvası
Kamera sabotajı, hareket algılama veya alarm girişinde 1–5–10 saniyelik video klipleri yakalayın;
şebeke kesintisi durumunda üzerine yazma seçeneğiyle birlikte kesintisiz olarak video kaydedin, videoya FTP protokolü ve ONVIF Profile G üzerinden erişin
*Karma IPv4 ve IPv6 kurulumlarını destekler, ancak "sadece IPv6" dağıtımlarını desteklemez.
†QuickTime ile karşılaştırıldığında Pelco Media Player, denetim, pürüzsüzlük ve azaltılmış gecikme süresi için tavsiye edilir.
TEKNIK ÖZELLIKLER
ÇALIŞMA SICAKLIĞI
Gömme Tip (İç mekan):
Çalıştırma Sıcaklığı –10 °C ila 55 °C (14 °F ila 131 °F) Soğuk Başlatma –10 °C
Çevre Birimleri:
Sürekli Çalışma
Sıcaklık –51°C ilâ 60°C (–59.8°F ilâ 140°F) Mutlak Maks. Çalışma
Sıcaklık 65 °C (günlük 4 saat) Soğuk Başlatma -40°C (-40°F) Buz Tutmaz -20°C (-4°F) Buzlanma Giderme -20°C (-4°F)
Depolama Sıcaklığı –20°C ilâ 65°C (–4°F ilâ 149°F) Depolama Nem Oranı %5 ilâ %95 (yoğuşmasız)
KULLANIM NEM ORANI
Gömme Tip (İç mekan) %10 ila 90 BN (yoğunlaşmayan) Ortam koşullarına dayanıklı Gömme Tip,
Ortam Koşullarına Dayanıklı
Sarkıt Tipi %10 ila %100 BN
MEKANİK
(Yalnızca Dome Sürücüsü)
Değişken Hız 0.05° ilâ 100°/sn (manuel kaydırma hızı)
Önayar Hassasiyeti ±0.05°
Kaydırma Hareketi 360° sürekli kaydırma rotasyonu
Dikey Eğim +1° ila -90°
Maksimum Kaydırma
Hızı Saniyede 700°'ye kadar
Maksimum Eğim Hızı Saniyede 500°'ye kadar Manuel Kaydırma/Eğim Hızları
Kaydırma 0.05° ilâ 100°/sn. manuel çalıştırma Eğim 0.05° ilâ 50°/sn. manuel çalıştırma Ön Ayar Hızları
Kaydırma 700°/sn
Eğim 500°/sn
RÜZGAR ÖZELLIKLERI
Tam Hareket Kontrolü 0 ila 130 arası nokta (150 mph/241 kmh)
PELCO AKILLI SIKIŞTIRMA TEKNOLOJISI
Pelco Akıllı Sıkıştırma Teknolojisi bant genişliğini ve depolama alanını azaltır depolama alanı gereksinimleri azaltırken %70'e kadar gereksinim.
Pelco'nun Akıllı Sıkıştırma Teknolojisi, canlı video içerisinde gerçekleşen hareketleri gerçek zamanlı olarak dinamik bir şekilde analiz edip, ihtiyacınız olmayan bilgileri akıllıca sıkıştırır ve bununla birlikte sahnede önemli olan alanlarda net kaliteyle detayları korur. Akıllı Sıkıştırmaya eklenen bir özellik olan Dinamik GOP'nin etkinleştirilmesiyle, az hareketli sahnelerde I-kare sayısı otomatik olarak düşürülür. Sınırlı giriş ve çıkışı olan bir depo odasında olduğu gibi, sahnelerin ve gerçekleşen hareketlerin karmaşıklığına bağlı olarak, %70'e varan oranda bant genişliği tasarrufları elde edilebilir.
PELCO KAMERA BAĞLANTISI
Pelco Camera Link teknolojisi, iki en iyi Pelco amiral gemisi ürünü bir arada sunar: Geniş bir alanda Optera’nın kesintisiz ve sürekli durumsal farkındalığını ve yakındaki Spectra Enhanced ile otomatik olarak yakınlaştırmak ve insanları ve araçları yakından takip edebilmenizi sağlar.
YEDEKLI GÜÇ
Spectra Enhanced serisi kameralar planlama, kablolama ve kurulum işlemlerini basitleştirmek ve maliyetleri azaltmak için Ethernet üzerinden Güç (PoE), 24 VAC ve 48 VDC özellikleriyle tasarlanmıştır. PoE işlevi, PoE özellikli ağ anahtarları ve güç enjektörleriyle çalışır ve böylece ayrı güç kaynağı ve kablolama gereksinimlerini ortadan kaldırır ve kesintili güç kaynağı (UPS) sayesinde hatalara karşı kamera güvenliğini artırır.
Kameralar ayrıca PoE ve 48 VDC/24VAC arasındaki güç kaynağı yük devretmeyi destekler ve güç çekişi için birincil güç kaynağı seçimine izin verir. Kamera hem PoE hem de 48 VDC/24 VAC güç kaynağı ile çalışıyorsa birincil güç kaynağı kesildiğinde video kesinti veya video kaybı olmaksızın alternatif kaynağa geçiş yapar. Birincil güç tekrar sağlandığında kamera birincil kaynağa tekrar sorunsuz geçiş yapar.
TEKNIK ÖZELLIKLER
ELEKTRİK
Portlar 100Base-TX ve 1000Base-TX için RJ-45 konektörü
Otomatik MDI/MDI-X
Otomatik anlaşma/manuel ayar Kablo Bağlantısı Türü Cat5e veya daha iyisi
SFP/FSFP Arabirimi Pelco FSFP Serisi alıcı vericileri ve üçüncü taraf MSA uyumlu alıcı vericileri destekler
Giriş Voltajı 20 ilâ 32 VAC; 24 VAC nominal 42 ilâ 53 VDC; 48 VDC nominal Giriş Gücü
24 VAC Isıtıcısız iç mekan veya çevre birimleri için maksimum 2 A (30 VA) Isıtıcılı çevre birimi için maksimum 4,8 A (71 VA)
48 VDC Isıtıcısız
Isıtıcılı çevre birimleri için maksimum 1,9 A (80 W)
PoE (802.3bt) Isıtıcısız iç mekan veya çevre birimleri için maksimum 0,7 A (32 W) Isıtıcılı çevre birimi için maksimum 1,3 A (70 w)
PoE (802.3at) Sadece iç mekan modelleri ve – 10 °C’nin üzerindeki ortam sıcaklıkları için 0,5 A (25 W)
SERTİFİKALAR/DERECELENDİRMELER/PATENTLER
• CE (Sınıf A)
• FCC (Sınıf A)
• ICES-003 (Sınıf A)
• UL/cUL Listesinde
• UL/IEC/EN 60950-1, 60950-22, 62368-1
• KC• NOM
• RCM
• EAC*
• BIS
• Ortam Koşullarına Dayanıklı Modeller:
– Tip 4X
– EN 50155 (EN 61373 Kategori 1, Sınıf B) – IEC/EN 60068-2-1 Soğuk
– IEC/EN 60068-2-2 Kuru Isı – IEC/EN 60068-2-6 Ürün Titreşimi – IEC/EN 60068-2-14 Sıcaklık Değişimi – IEC/EN 60068-2-27 Ürün Şoku – IEC/EN 60068-2-30 Yaş Isı (Devirli) – IEC/EN 60068-2-78 Yaş Isı (Kararlı Hal) – IEC/EN 62262 Darbe (IK 10)
– IEC/EN 60529 (IP66, IP67)
• IEC 62676-5 Kamera cihazları için verispesifikasyonları ve görüntü kalitesi performansı
• NEMA TS2 para 2.2.7 - 2.2.9 ile uyumludur (Ortam Koşullarına Dayanıklı Modeller)
• FDOT (Ortam Koşullarına Dayanıklı Modeller)*
• Cisco® Medianet Media Services Proxy 2.0 uyumlu
• ONVIF Profile S, Profile G, ve Profile T Uyumlu
• ABD Patentleri 5,931,432; 6,793,415 B2; 6,802,656 B2;
6,821,222 B2; 7,161,615 B2
*Bu baskı sırasında, bu sertifikalar beklemededir.
Sertifikaların mevcut durumu hakkında sertifikaların mevcut durumu için fabrika veya www.pelco.com.
Pelco, Inc.
625 W. Alluvial, Fresno, Kaliforniya 93711 ABD ABD ve Kanada Tel: (800) 289-9100 Faks: (800) 289-9150 Uluslararası Tel: +1 (559) 292-1981 Faks: +1 (559) 348- 1120
TEKNİK ÖZELLİKLER
Pelco ve Pelco logosu, Pelco, Inc. şirketinin tescilli ticari markalarıdır.
Bu belgede belirtilen tüm ürün adları ve hizmetler sahiplerinin ticari markaları veya tescilli ticari markalarıdır. Bu belgede bir ticari markanın veya tescilli ticari markanın bulunmaması, fikri mülkiyet haklarından vazgeçilmesi anlamına gelmemektedir.
Ürünlerin teknik özellikleri ve bulunabilirlikleri, önceden bildirilmeksizin
SISTEM MODEL NUMARALARI
BILEŞEN MODEL NUMARALARI
ÖNERİLEN MONTAJ PARÇALARI
Sarkıt Tipi Dome
IWM Serisi Duvar montaj parçası, beyaz veya siyah kaplama;
köşe, korkuluk veya direk uygulamasına uyarlanabilir
IWM-MKIT Deniz kiti, galvanik korozyona karşı IWM koluna monte edilen Spectra Serisi dome sistemini korumak için tasarlanmıştır.
IWM24 Serisi Duvar montaj parçası, 24 VAC, 100 VA transformatör ile birlikte; beyaz veya siyah kaplama;
köşe, parapet veya direk uygulamaları için uyarlanabilir
PP350/PP351 Parapet duvar/çatı montaj parçası
SWM Serisi Kompakt duvar montaj parçası, beyaz veya siyah kaplama; köşe veya direk uygulamaları için uyarlanabilir
IDM4012SS-SW Montaj kolu besleme, paslanmaz çelik, RAL 9003 IDM4018-SW Montaj kolu besleme, beyaz, RAL 9003
ISTEĞE BAĞLI AKSESUARLAR
POE90U1BT-EUK 90W HPoE 802.3BT tek bağlantı noktası enjektörü EU ve UK güç kablosu dahil
POE90U1BT-US 90W HPoE 802.3BT tek bağlantı noktası enjektörü US güç kablosu dahil
POE90U1BT 90W HPoE 802.3BT tek bağlantı noktası enjektörü güç kablosu dahil değil
WCS1-4 Modeli (WCS Serisi) Dış mekan tekli 24 VAC güç kaynağı güç kablosu dahil değildir
ECPS-48VDC-5A 48 VDC iç mekan güç kaynağı Gömme Tip Dome
SD5-P 2’ x 2’ tavan paneli, alüminyum yapı; 2’ x 2’ tavan karosu yerine geçer
SCA1 B7-F için destek rayları; tavan karosu
uygulamalarında kullanım için
Tür Arka Kutu
Rengi
Çerçeve Halkası
Rengi Baloncuk Sistem
Çözünürlüğü Model Numarası Dome Açıklaması
Gömme Tip, İç mekan 2MP Siyah Beyaz Buğulu 2 MP 30X S7230L-FW0 Spectra Enh7 1080p 30X İç Mekan Gömme Beyaz Buğulu Baloncuk Şeffaf 2 MP 30X S7230L-FW1 Spectra Enh7 1080p 30X İç Mekan Gömme Beyaz Şeffaf Baloncuk Gömme tip, Ortam
koşullarına
dayanıklı 2MP Siyah Siyah Buğulu 2 MP 30X S7230L-YB0 Spectra Enh7 1080p 30X Env Gömme Siyah Buğulu Baloncuk
Şeffaf 2 MP 30X S7230L-YB1 Spectra Enh7 1080p 30X Env Gömme Siyah Şeffaf Baloncuk Sarkıt tip,
Ortam 2MP Beyaz Siyah Buğulu 2 MP 30X S7230L-EW0 Spectra Enh7 1080p 30X Env Sarkıt Tip Beyaz Buğulu Baloncuk
Şeffaf 2 MP 30X S7230L-EW1 Spectra Enh7 1080p 30X Env Sarkıt Tip Beyaz Şeffaf Baloncuk Sarkıt tip,
Ortam 2MP Siyah Siyah Buğulu 2 MP 30X S7230L-EB0 Spectra Enh7 1080p 30X Env Sarkıt Tip Siyah Buğulu Baloncuk
Şeffaf 2 MP 30X S7230L-EB1 Spectra Enh7 1080p 30X Env Sarkıt Tip Siyah Şeffaf Baloncuk Gömme Tip, İç mekan 4K Siyah Beyaz Buğulu 4 K 18X S7818L-FW0 Spectra Enh7 4K 18X İç Mekan Gömme Beyaz Buğulu Baloncuk
Şeffaf 4 K 18X S7818L-FW1 Spectra Enh7 4K 18X İç Mekan Gömme Beyaz Şeffaf Baloncuk Gömme Tip,
Ortam 4K Siyah Siyah Buğulu 4 K 18X S7818L-YB0 Spectra Enh7 4K 18X Env Gömme Siyah Buğulu Baloncuk
Şeffaf 4 K 18X S7818L-YB1 Spectra Enh7 4K 18X Env Gömme Siyah Şeffaf Baloncuk Sarkıt tip, Ortam
koşullarına
dayanıklı 4K Beyaz Siyah Buğulu 4 K 18X S7818L-EW0 Spectra Enh7 4K 18X Env Sarkıt Tip Beyaz Buğulu Baloncuk Şeffaf 4 K 18X S7818L-EW1 Spectra Enh7 4K 18X Env Sarkıt Tip Beyaz Şeffaf Baloncuk Sarkıt tip, Ortam
koşullarına
dayanıklı 4K Siyah Siyah Buğulu 4 K 18X S7818L-EB0 Spectra Enh7 4K 18X Env Sarkıt Tip Siyah Buğulu Baloncuk
Şeffaf 4 K 18X S7818L-EB1 Spectra Enh7 4K 18X Env Sarkıt Tip Siyah Şeffaf Baloncuk
2MP ve 4K Arka Kutu Yüksek Çözünürlüklü (HD) Alt Dome* Dome Sürücüsü
B7-F Gömme Tip İç Mekan LD7F-0 İç Mekan, Beyaz, Buğulu, 1080p D7230L 1080p 30X
B7-F-E Gömme tip, Ortam koşullarına dayanıklı LD7F-1 İç Mekan, Beyaz, Şeffaf, 1080p D7818L 4K 18X
B7-PW-E Ortam koşullarına dayanıklı sarkıt tipi, Beyaz LD7PB-0 Ortam, Siyah, Buğulu, 1080p B7-PB-E Ortam koşullarına dayanıklı sarkıt tipi, Siyah LD7PB-1 Ortam, Siyah, Şeffaf, 1080p
*Ortam koşullarına dayanıklı gömme tip ve ortam koşullarına dayanıklı sarkıt tipi arka kutularla birlikte ortam koşullarına uygun alt dome’ları kullanın.
LD7AF-0 İç Mekan, Beyaz, Buğulu, 4K LD7AF-1 İç Mekan, Beyaz, Şeffaf, 4K LD7APB-0 Ortam, Siyah, Buğulu, 4K LD7APB-1 Ortam, Siyah, Şeffaf, 4K
