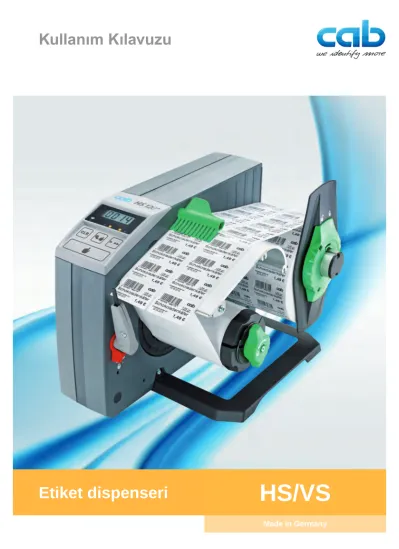

Made in Germany
Etiket dispenseri Kullanım Kılavuzu
HS/VS
2 Aşağıdaki ürünlerin 2 - orijinal -
kullanma kılavuzu
Ürün grubu Tür
HS/VS HS 60 HS 120 -
HS 60+ HS 120+ HS 180+
VS 60 VS 120 -
VS 60+ VS 120+ VS 180+
Baskı: 02/2016 - Ürün no. 9009344 Telif hakkı
Bu doküman ve bu dokümanın çevirileri cab Produkttechnik GmbH & Co KG’ye aittir.
Kurallara uygun kullanımı sağlamak amacıyla tamamının veya belirli bölümlerinin çoğaltılması, işlenmesi, veya yayınlanması cab’ın yazılı iznine tabidir.
Redaksiyon
Soru ve önerileriniz için lütfen cab Produkttechnik GmbH & Co KG’nin Almanya adresine başvurunuz.
Güncellik
Cihazlar sürekli geliştirildiğinden doküman ve cihaz arasında farlılıklar olabilir.
Güncel baskı için www.cab.de adresine bakınız.
İş şartları
Teslimatlar ve ödemeler cab’ın genel iş şartlarına göre yapılmaktadır.
Almanya cab Produkttechnik GmbH & Co KG Postfach 1904 D-76007 Karlsruhe Wilhelm-Schickard-Str. 14 D-76131 Karlsruhe Telefon +49 721 6626-0 Telefax +49 721 6626-249 www.cab.de
info@cab.de
Fransa
cab technologies s.a.r.l.
F-67350 Niedermodern Téléphone +33 388 722 501 www.cab.de/fr
info.fr@cab.de
ABD
cab Technology Inc.
Tyngsboro MA, 01879 Phone +1 978 649 0293 www.cab.de/us info.us@cab.de
Asya
cab Technology Co., Ltd.
Junghe, Taipei, Taiwan Phone +886 2 8227 3966 www.cab.de/tw info.asia@cab.de Çin
cab (Shanghai)Trading Co., Ltd.
Phone +86 21 6236-3161 www.cab.de/cn info.cn@cab.de Başvuru üzerine diğer acentalar
3
2 Fihrist
1 Giriş ...4
1.1 Ürün tanımı ...4
1.2 Uyarılar ...4
1.3 Kurallara uygun kullanım ...5
1.4 Güvenlik uyarıları ...5
1.5 Çevre ...6
2 Kurulum ...7
2.1 Cihaza genel bakış ...7
2.2 Cihazın paketten çıkarılması ve kurulması ...8
2.3 Cihazın bağlanması ...8
2.3.1 Elektrik şebekesine bağlanması ...8
2.3.2 Harici kumandanın bağlanması ...9
3 Malzeme yerleştirme ...10
3.1 Etiket yerleştirme ...10
3.2 Dispenser sensörünün ayarlanması ... 11
4 Çalışma ...12
4.1 HS / VS ...12
4.1.1 Çalışma ...12
4.1.2 Hata işleme ...13
4.2 HS+ / VS+ ...14
4.2.1 Açılması ...14
4.2.2 Çalışma modları ...15
4.2.3 Dispens hızının ayarlanması ...16
4.2.4 Sayacı sıfırla ...16
4.2.5 Hata işleme ...16
5 AB-Uyumluluk Bildirimi ... 17
4 4 1.1 Ürün tanımı
Cihaz, manuel işleme amacıyla rulo etiketleriniz çözmeye ve hazırlamaya yarayan yarı otomatik bir etiket dispenseridir.
1.2 Uyarılar
Bu dokümanda yer alan önemli bilgiler ve uyarılar şu şekilde işaretlenmiştir:
Tehlike!
Sağlığa zarar verebilecek veya yaşamı tehdit edebilecek büyük- lükteki beklenebilir bir tehlikeye karşı uyarır.
! Uyarı!
Yaralanmalara veya maddi hasarlara yol açabilecek tehlikeli durumlara karşı uyarır.! Dikkat!
Olası maddi hasarlara veya kalite kaybına karşı uyarır.i
Not!İş akışını kolaylaştırmaya yönelik tavsiyeler veya önemli iş adımlarına ilişkin uyarılar.
Çevre!Çevre korumaya ilişkin ipuçları.
Kullanım talimatı
Bölüme, pozisyona, resim numarasına veya dokümana atıf.
Opsiyon (aksesuar, çevre, özel donanım).
1 Giriş
5 4
1.3 Kurallara uygun kullanım
• Cihaz, sadece uygun malzemeler basması için yapılmıştır. Başka ya da bunun dışındaki kullanımlar usulüne uygun değildir. Amaç dışı kullanımdan kaynaklanabilecek hasarlardan üretici/teslimatçı sorumlu değildir; bu riski tek başına kullanıcı taşır.
• Cihaz, günün teknik seviyesine ve emniyet tekniği kurallarına uygun olarak üretilmiştir. Buna rağmen kullanım esnasında kullanıcı veya üçüncü kişiler için yaralanma ve hayati tehlike veya cihazın olumsuz yönde etkilenmesi ve başka maddi hasarların meydana gelme tehlikesi bulunmaktadır.
• Cihaz, sadece teknik anlamda kusursuz durumdayken kurallara uygun olarak, emniyet ve tehlike bilinciyle kullanma talimatı dikkate alınarak çalıştırılmalıdır.
• Usulüne uygun kullanım kapsamına ayrıca kullanım kılavuzunun dikkate alınması ve üretici tarafından verilen bakım tavsiyeleri/talimatları da dahildir.
i
Not!Tüm dokümanlar güncel haliyle İnternet'te de mevcuttur.1.4 Güvenlik uyarıları
• Cihaz, 100 V ile 240 V arasındaki alternatif gerilimli şebekeler için tasar- lanmıştır. Sadece iletken kontağına sahip prizlere bağlanmalıdır.
• Bağlantıları oluşturmadan veya çıkarmadan tüm bağlı cihazları kapatın.
• Cihaz, sadece kuru ortamlarda çalıştırılmalı ve kesinlikle nemli ortamlarda (püskürtme suyu, sis vs.) bırakılmamalıdır.
• Cihazı, patlama tehlikesi bulunan ortamlarda çalıştırmayın.
• Cihazı, yüksek gerilim hatları yakınında çalıştırmayın.
• Elbise, saç, takı veya kişilerin üzerinde taşıdıkları benzeri eşyaların açıkta duran, döner parçalarla temas etmemesine dikkat edin.
• Yalnızca bu kullanım kılavuzunda belirtilen işlemleri uygulayın.
Diğer işler yalnızca eğitimli personel veya servis teknikerleri tarafından gerçekleştirilebilir.
• Elektronik yapı gruplarına ve bunların yazılımlarına yapılacak kurallara uygun olmayan müdahaleler arızalara neden olabilir.
• Cihazda yapılacak kurallara uygun olmayan çalışmalar veya değişiklikler işletim güvenliğini tehlikeye sokabilir.
• Servis çalışmalarını daima, yapılması gereken işleri gerçekleştirmek için gerekli bilgi birikimine ve aletlere sahip olan bir serviste yaptırın.
• Cihazlarda, tehlikeler konusunda uyaran çeşitli uyarı etiketleri bulunmak- tadır.
Uyarı etiketlerini çıkartmayın, aksi halde olası tehlikeler bilinemeyebilir.
1 Giriş
6 6
• Maksimum emisyon ses basıncı seviyesi LpA 70 dB’in (A) altındadır.
Tehlike!
Şebeke gerilimi nedeniyle hayati tehlike.
Cihazın gövdesini açmayın.
1.5 Çevre
Eski cihazlar, değerlendirmeye tabi tutulması gereken değerli geri dönüşüm malzemeleri içerirler. Evsel atıklardan ayrı olarak uygun toplama yerlerinde tasfiye edin.
Cihaz, modüler yapısından dolayı sorunsuz bir şekilde parçalarına ayrılabilir.
Parçaları geri dönüşüme gönderin.
1 Giriş
7 6
2.1 Cihaza genel bakış
4 3 2
1
7 6 5
1 Kumanda Alanı 2 Bastırıcı 3 Makara tutucusu 4 Kenarlık
5 Dispenser sensörü 6 Yırtma Sensörü 7 Toplayıcı taşıyıcı bandı
Resim 1 HS / HS+
4 3 2
1
7 6 5
1 Kumanda Alanı 2 Dispenser sensörü 3 Makara tutucusu 4 Kenarlık 5 Bastırıcı 6 Yırtma Sensörü 7 Toplayıcı taşıyıcı bandı
Resim 2 VS / VS+
2 Kurulum
8 2 Kurulum 8 2.2 Cihazın paketten çıkarılması ve kurulması
Cihazı kartondan çıkarın ve düz bir altlığın üzerine koyun.
Cihazı nakliye hasarlarına karşı kontrol edin.
Teslimatın eksiksiz olduğunu kontrol edin.
Teslimat kapsamı:
• Etiket dispenseri
• Kenarlık
• Şebeke kablosu, tür E+F
• Kullanım Kılavuzu
i
Not! Orijinal ambalajı ileriki taşıma işleri için muhafaza edin.! Dikkat!
Nem ve ıslaklık nedeniyle cihaz ve malzemeler hasar görebilir. Cihazı yalnızca kuru ve püskürtme suyuna karşı korumalı yerlere kurun.
2.3 Cihazın bağlanması
1 2
3
1 Şebeke şalteri
2 Şebeke bağlantı yuvası
3 Harici kumanda için çevresel bağlantı (HS+/VS+)
Resim 3 Bağlantılar
2.3.1 Elektrik şebekesine bağlanması
Cihaz 100 V ile 240 V arası bir şebeke voltajı için geniş aralıklı bir elektrik adaptörüyle donatılmıştır.
1. Cihazın kapalı olmasını sağlayın.
2. Şebeke kablosunu şebeke bağlantı yuvasına (2) takın.
3. Şebeke kablosunun fişini topraklı prize takın.
9
8 2 Kurulum
2.3.2 Harici kumandanın bağlanması
sadece çevresel bağlantıya sahip cihazlarda
Çevresel bağlantı kullanılarak cihaz bir üst kumanda sistemine entegre edilebilir.
1. Cihazın kapalı olmasını sağlayın.
2. Harici kumandayı çevresel bağlantının 9 pinli SUB-D soketine (3 / resim 3) bağlayın.
Pin5 Pin1
Pin9 Pin6
Resim 4 Çevresel bağlantı
Pin Sinyal Yön Fonksiyon Etkinleştirme /
etkin durum
1 ERROR Çıkış Hata Pinde 0V
2 ESP Çıkış Etiket dispens konumunda Pinde +24V 3 EXTGND (Giriş) Dış zemin (0V)
4 STRT Giriş Baslangıc Kapat +24V
5 EXTAN Giriş Değerlendirme STRT 9. pinle köprüleyin !!!
6 EXT24P (Giriş) Harici voltaj 24V
7 - - çalıştırmayın
8 - - çalıştırmayın
9 INTGND (Çıkış) Iç zemin (0V)
Tablo 1 Çevresel bağlantının pin yerleşimi
1 2 3 4 5 6 7 8 9 ERROR ESP EXTGND STRT EXTAN EXT24P - - INTGND
24P GND Pin
1 2 3 4 5 6 7 8 9 ERROR ESP EXTGND STRTEXTAN EXT24P -- INTGND
24P Pin
ERROR Imax = 50 mA ESP
STRT ERROR, ESP
Resim 5 Harici asgari devre
10 3 Malzeme yerleştirme 10 3.1 Etiket yerleştirme
HS / HS+ VS / VS+
6 7 5 4 3
1
9 8
2 4 5 6 7
9 8 1
3 2 Resim 6 Etiket yerleştirme
1. Ayar halkasını (7) ok işareti yönünde simgesinin üzerine çevirin ve kenar ayarlayıcıyı (6) rulo tutucusundan (5) çekin.
2. Malzeme rulosunu (4), sarma esnasında etiketler HS'de yukarı, VS'de aşağı bakacak şekilde rulo tutucusunun (5) üzerine itin.
3. Kenar ayarlayıcısını (6) tekrar yerine oturtun ve dayama noktasına kadar malzeme rulosuna itin.
4. Ayar halkasını (7) ok işareti yönünde simgesinin üzerine çevirin ve kenar ayarlayıcıyı (6) rulo tutucusuna (5) kıstırın.
5. Bastırıcıyı (3) aşağı eğin.
6. Etiketleri ilk 20 cm'de elle çözün.
7. Resim 6'ya göre malzemeyi dispens kenarı (1) üzerinde toplayıcıya (9) götürün. Kesik çizgili hat içten sarmalı etiketler içindir.
8. Toplayıcıyı (9) tutun ve döndürme düğmesini (8) saat yönü doğrultusunda dayama noktasına kadar çevirin.
9. Taşıyıcı malzemeyi toplayıcının (9) bir kıskacının (2) altına itin ve döndürme düğmesini (8) saat yönünün tersi istikametinde dayama noktasına kadar çevirin.
Toplayıcı gerdirilir ve böylece etiket şeritleri kıstırılır.
10. Bastırıcıyı (3) dayandırın.
11. Dispenser sensörünü ayarlayın.
11 10 3 Malzeme yerleştirme
3.2 Dispenser sensörünün ayarlanması
HS / HS+ VS / VS+
1 2
3
4 2
1 4
3
Resim 7 Dispenser sensörünün ayarlanması
Dispens konumuna ulaşılması sensörün (1) yönlendirmesiyle basılacak etiket tarafından kaydedilir.
1. Dispenser sensörünü (2) ayar düğmesini (3) saat yönüne zır çevirerek çözün.
2. Dispenser sensörünü (2) etiket genişliğine ve şekline uyarlamak için kaydırın.
3. Sensörün (1) dispenser kenarına (4) olan mesafesini dispenser sensörünü (2) kaydırarak ayarlayın.
4. Dispenser sensörünü (2) istenilen konumda tutun ayar düğmesini (3) saat yönünde çevirerek sabitleyin.
Resim 8 Sensör konumunun uyarlanması
12 4 Çalışma 12 4.1 HS / VS
4.1.1 Çalışma
Cihazı şebeke şalterinde (1 / resim 3) çalıştırın.
Yeşil LED (2) yanar.
Birinci etiket hemen dispens konumuna itilir.
Etiketi alın.
Sonraki etiket dispens konumuna itilir.
! Dikkat!
İstenmeyen çalışma riski. Arıza işleminin dışında dispens sensörüne asla dokunmayın.
1 2
Göstergeler 1 Hata
2 Çalışmaya hazırlık/
etiket dispens konumunda
Resim 9 Kumanda Alanı HS / VS
13
12 4 Çalışma
4.1.2 Hata işleme
Bir dispens işlemi başladıktan sonra 5 saniye içinde dispens konumunda etiket algılanmazsa, etiket nakliyesi durdurulur ve bir arıza verilir:
• kırmızı LED (1) yanıp söner
Neden Giderme şekli
Malzeme bitti Yeni materyal yerleştirin
Basılan etiketler, dispens sensörünü
devreye sokmaz Dispenser sensörünün ayarlanması
Tablo 2 Arıza nedenleri ve arıza giderme
Arızanın nedenini giderin.
Hata durumunu dispens sensörünün manuel devreye sokulmasıyla sonlandırın.
14 4 Çalışma 14 4.2 HS+ / VS+
4.2.1 Açılması
! Dikkat!
Tuşlarda çalışma arızası riski. Çalıştırma esnasında tuşlara dokunmayın.
Cihazı şebeke şalterinde (1 / resim 3) çalıştırın.
Cihaz, "talep üzerine bas" modunda çalışır.
Sayaç ve hız seçimi kapatılmadan önceki durumdadır.
2
1 3
4 5 6 7
8 9
10
Göstergeler
1 Basılan etiket sayısı 2 Harici kumanda bağlı 3 Otomatik ver 4 Talep üzerine bas 5 Besleme hızı düşük 6 Besleme hızı yüksek Tuşlar
7 Sayacı sıfırla
8 Otomatik/talep üzerine bas seçimi 9 Besleme hızı düşük/yüksek seçimi 10 Basma işlemini başlat
Resim 10 Kumanda Alanı HS+ / VS+
15
14 4 Çalışma
4.2.2 Çalışma modları
Ayarlanan çalışma modunu LED'ler (2 / 3 / 4) yardımıyla kontrol edin.
Değiştirmek için tuşuna basın.
Otomatik ver
Otomatik moduna geçtikten sonra birinci etiket hemen dispens konumuna itilir.
Etiketi alın.
Sonraki etiket dispens konumuna itilir.
! Dikkat!
İstenmeyen çalışma riski. Arıza işleminin dışında dispens sensörüne asla dokunmayın.
Talep üzerine bas
Bir etiket basmak için tuşuna basın.
Etiketi alın.
Sonraki etiketin basılması için tuşuna yeniden basın.
Harici kumandayla talep üzerine basma
sadece çevresel bağlantıya sahip cihazlarda Harici kumanda bağlıyken ayrıca LED (2) yanar.
i
Not!Harici kumanda bağlıyken otomatik moda geçmek mümkün değildir.Çalıştırma tuşu kullanım dışı olur.
Başlatma sinyali gönderin.
Dispens sensörü dispens konumunda bir etiket algılayana kadar etiketler ilerletmeye devam edilir.
Etiketi alın.
Yeni başlatma sinyali gönderin.
16 16
4.2.3 Dispens hızının ayarlanması
Ayarlanan hızı LED'ler (5 / 6) yardımıyla kontrol edin.
Değiştirmek için tuşuna basın.
4.2.4 Sayacı sıfırla
Sayacı sıfırlamak için tuşuna basın.
4.2.5 Hata işleme
Bir dispens işlemi başladıktan sonra 5 saniye içinde dispens konumunda etiket algılanmazsa, etiket nakliyesi durdurulur ve bir arıza verilir:
• Sayaç göstergesi yanıp söner
• Seçilen çalışma modu için çalışma modu LED'i yanıp söner
Neden Giderme şekli
Malzeme bitti Yeni materyal yerleştirin
Basılan etiketler, dispens sensörünü
devreye sokmaz Dispenser sensörünün ayarlanması
Tablo 3 Arıza nedenleri ve arıza giderme
Arızanın nedenini giderin.
tuşuna basarak arıza durumu veya bir başlatma sinyalinin gönderilmesini veya dispens sensörünün manuel devreye sokulmasıyla sonlandırın.
4 Çalışma
17 16 5 AB-Uyumluluk Bildirimi
cab Produkttechnik GmbH & Co KG
Wilhelm-Schickard-Str. 14 D-76131 Karlsruhe, Almanya
AB-Uyumluluk Bildirimi
Aşağıda belirtilen makinenin, tasarımı ve yapım türü ve tarafımızca piyasaya verilen modeli iti- bariyle, ilgili AB Yönergelerinin temel güvenlik ve sağlık şartlarına uygun olduğunu beyan ederiz.
Makine üzerinde, tarafımızca onaylanmamış değişiklikler yapılması veya kullanım amacının değiştirilmesi durumunda bu beyan hükümsüzdür.
Makine: Yarı otomatik etiket dispenseri
Tip: HS 60, VS 60, HS 120, VS 120
HS 60+, VS 60+, HS 120+, VS 120+
HS 180+, VS 180+
Uygulanan AB Yönergeleri Uygulanan Normları:
Makine Yönetmeliği 2006/42/AB • EN ISO 12100:2010
• EN ISO 13849-1:2008
• EN 60204-1:2006+A1:2009 2014/30/AB sayılı Elektromanyetik
uyumluluk direktifi • EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
• EN 61000-6-2:2005
• EN 61000-6-3:2007+A1:2011 Belirli tehlikeli maddelerin elektrikli ve
elektronik cihazlarda kullanımının sınır- lanmasına ilişkin 2011/65/AB sayılı direktif
• EN 50581:2012
Teknik dokümanlardan sorumlu kişi: Erwin Fascher Am Unterwege 18/20 99610 Sömmerda Üretici Adına:
cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH 99610 Sömmerda
Sömmerda, 16.03.2015
Erwin Fascher İşletme Müdürü
18 18
Bu sayfa özellikle boş bırakılmıştır.
