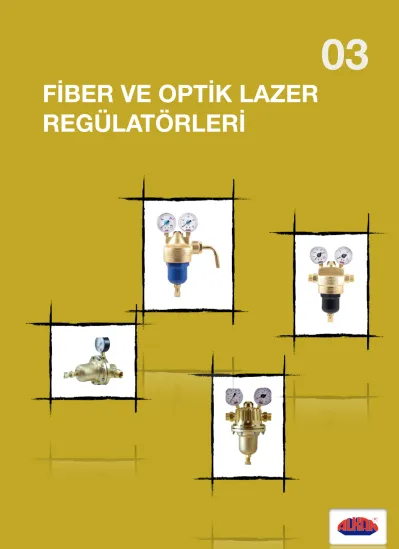

FİBER VE OPTİK LAZER REGÜLATÖRLERİ
03
‘’ALKAN’’Ana regülatör, maksimum gaz sarfına göre seçilmelidir.Görevi yüksek tüp basıncı azaltmaktır.Kollektörün emniyeti ve sistemde gazın ekonomik olarak kullanımı ana regülatör tarafından sağlanır.’’ALKAN ’’ 940180K ana regülatör iyi ayar karakteristik ve düşük ayar direnci ile geniş gaz çeşitlerinin değişik kapasitelerinde kullanılmaktadır.Bütün regülatörler emniyet valfleri ile donatılmıştır. Ayrıca her bir regülatör imalat sonrası bire bir test edilmektedir.Regülatörler dış yüzeyi şekilli bölgeler topluluğu olduğundan soğuk ortamlara dayanıklılığı mükemmeldir.
Yanıcı gazlara uygundur. Etkin giriş toz filtresi regülatöre toz ve partikül girişini engeller
TÜR GAZ
KIND GAS
BELGE CE / TSE
MALZEME Bakır ve çinko sari alaşım MATERIAL Alloy of copper and zinc GiRiS / CIKIS AGIZLARI R 3/4 " male ringt INLET AND OUTLET DN 20
GiRiS BASINCI (bar) (0-230) (0-300) INLET PRESSURE (psi) (3335) (4351) CALISMA ARALIGI (bar) (0-10) (3-20) WORKING RANGE (psi) (145 ) (290) DiYAFRAM VE CONTALARI PASLANMAZ DIAPHRAGM AND SEALS STAINLESS
CALISMA ISI ARALIGI (-60 ºC 70 ºF)(+70 ºC 158 ºF) TEMPERATURE RANGE
KUBBE YUKLEME AGZI M 16 x 1.5 DOME LOADING SIDE
KATMANLARI 2
LAYERS
İÇ CAP 8.2 mm
INNER DIAMETER
MUKAVEMET TESTİ %100
STRENGTH TEST
TEMiZLEME KiMYASAL MALZEME
CLEANING CHEMICAL MATERIAL
MUAYENE GEREKSiNiMi STANDART GAZ INSPECTION REQUIREMEN STANDART GAS KiMLiK VE iSARETLEME DARBELi BASKI IDENTITY AND MARKING IMPACT PRINTING
REGÜLATÖR BAKIM SÜRESİ‘’ALKAN’’ basınç regülatörleri neredeyse hiç bakım gerektirmez. Tam işlevsellik sağlamak için ge- nellikle 5 yıllık bir bakım aralığı yeterlidir. Kirlenmiş gazların kullanılması durumunda, tüm aşınma parçalarının her 2-3 yılda bir düzenli olarak değiştirilmesi önerilir. ‘’ALKAN’’, kolay bakım için gerekli tüm yedek parçaları içeren ekonomik bir bakım seti sunar.
GAZ TÜRLERİ MALZEME
Basınç regülatörleri, yüksek kaliteli malzemelerden yapılmıştır ve çok çeşitli gazlar ve uygulamalar için idealdir. İhtiyaca bağlı olarak, gaz ekipmanları farklılık gösterir ayrıca çok çeşitli gövde kombinasyonların- dan yapılabilir. Aşındırıcı olmayan standart gövde malzemesi yüksek basınça dayanıklı pirinç malzemeden üretilmektedir . Baskı diyaframı özel olarak paslanmaz özel esnek malzemeden üretilmiştir..
940- 940180K BASINÇ DÜZENLEYİCİ PROFESYONEL
Gaz Türü /
Type of gas Giriş /İnlet
Çıkış/Out
P1= 21 bar
P2= 10 bar nm3/h P1= 21 bar P2= 10 bar nm3/h
180K/Air dry 3/4’’ male sağ 200 250
180K/Hydrogen 3/4’’ male sağ 762 950
180K/Nitrogen 3/4’’ male sağ 204 255
180K/Oxygen 3/4’’ male sağ 190 238
180K/Helium 3/4’’ male sağ 538 673
180K/Argon 3/4’’ male sağ 170 213
180K/Neon 3/4’’ male sağ 256 320
180K/Carbon dioxide 3/4’’ male sağ 160 200
180K/Methane 3/4’’ male sağ 360 450
180K/Acetylene 3/4’’ male sağ 1,5 bar ; 74 1,5 bar ;93
180K/Ethane 3/4’’ male sağ 200 10
180K/Ethylene 3/4’’ male sağ 208 258
180K/Prodoksit Dazot 3/4’’ male sağ 166 208
180K/Propane 3/4’’ male sağ 1,5 bar ; 57 1,5 bar ;71
180K/Lpg 3/4’’ male sağ 1,5 bar ; 56 1,5 bar ;70
180K/Natural gas 3/4’’ male sağ 260 325
‘’ALKAN’’Ana regülatörleri optik Lazer makineleri için özel üretilmiş akış regülatörleridir. Lazer kesim regülatörleri maksimum gaz sarfına göre seçilmelidir.
Görevi optik lazer ve yüksek debi gerektiren durumlarda kesintisiz gaz akışı sağlamaktır.Makinanızın istemiş olduğu değerleri kesintisiz olarak ver- mesi ana regülatör tarafından sağlanır.’’ALKAN ’’ 94090L Ana regülatör iyi ayar karakteristik ve düşük ayar direnci ile geniş gaz çeşitlerinin değişik kapasitelerinde kullanılmaktadır.Bütün regülatörler emniyet valf’ leri ile donatılmıştır. Ayrıca her bir regülatör imalat sonrası bire bir test edilmek- tedir. Etkin giriş toz filtresi regülatöre toz ve partikül girişini engeller.
Aşındırıcı gazlara uygun değildir.
TÜR GAZ
KIND GAS
BELGE CE / TSE
MALZEME Bakır ve çinko sari alaşım MATERIAL Alloy of copper and zinc GiRiS / CIKIS AGIZLARI R 3/4 " Female ringt / 1’’ Female INLET AND OUTLET DN 20 / 25
GiRiS BASINCI (bar) (0-230) (0-300) INLET PRESSURE (psi) (3335) (4351) CALISMA ARALIGI (bar) (0-40) WORKING RANGE (psi) (580 )
DiYAFRAM VE CONTALARI KÖRÜKLÜ MEBRAN DIAPHRAGM AND SEALS BELLOWED MEMBRANE CALISMA ISI ARALIGI (-20 C') - (+70 C') TEMPERATURE RANGE
KUBBE YUKLEME AGZI M 16 x 1.5 DOME LOADING SIDE
KATMANLARI 2
LAYERS
İÇ CAP 8.2 mm
INNER DIAMETER
MUKAVEMET TESTİ %100
STRENGTH TEST
TEMiZLEME KİMYASAL MALZEME
CLEANING CHEMICAL MATERIAL
MUAYENE GEREKSiNiMi STANDART GAZ INSPECTION REQUIREMEN STANDART GAS KiMLiK VE iSARETLEME DARBELi BASKI IDENTITY AND MARKING IMPACT PRINTING
REGÜLATÖR BAKIM SÜRESİ
‘’ALKAN’’ basınç regülatörleri neredeyse hiç bakım gerektirmez. Tam işlevsellik sağlamak için genellikle 5 yıllık bir bakım aralığı yeterlidir. Kirlenmiş gazların kullanılması durumunda, tüm aşınma parçalarının her 2-3 yılda bir düzenli olarak değiştirilmesi önerilir. ‘’ALKAN’’, kolay bakım için gerekli tüm yedek parçaları içeren ekonomik bir bakım seti sunar.
GAZ TÜRLERİ VE MALZEME
Basınç regülatörleri, yüksek kaliteli malzemelerden yapılmıştır ve çok çeşitli gazlar ve uygulamalar için idealdir. İhtiyaca bağlı olarak, gaz ekipmanları farklılık gösterir ayrıca çok çeşitli gövde kombinasyonların- dan yapılabilir. Aşındırıcı olmayan standart gövde malzemesi yüksek basınça dayanıklı pirinç malzemeden üretilmektedir . Baskı Diyaframı körüklü iç yataklamalı FKM sızdırmaz malzemeden üretilmiştir..
940- 94090L BASINÇ DÜZENLEYİCİ PROFESYONEL
Gaz Türü / Type of gas
Giriş /İnlet Çıkış/Out
P1= 41 bar P2= 20 bar nm3/h
P1= 61 bar P2= 30 bar nm3/h
P1= 61 bar P2= 30 bar nm3/h 90L/Air dry 3/4’’ male sağ 20 bar = 456 30 bar = 653 40 bar = 799 90L/Nitrogen 3/4’’ male sağ 20 bar = 465 30 bar = 666 40 bar = 815 90L/Oxygen 3/4’’ male sağ 20 bar = 433 30 bar =620 40 bar = 759
‘’ALKAN’’Ana regülatörleri optik lazer makinaları için özel üretilmiş akış regülatörleridir. Fiber ve lazer kesim regülatörleri maksimum gaz sarfına göre seçilmelidir.
Görevi fiber lazer ve yüksek debi gerektiren durumlarda makinanıza kesintisiz gaz akışı sağlamaktır.Makinanızın istemiş olduğu değer- leri kesintisiz olarak vermesi ana regülatör tarafından sağlanır.’’ALKAN ’’ 940180L Ana regülatör iyi ayar karakteristik ve düşük ayar direnci ile geniş gaz çeşitlerinin değişik kapasitelerinde kullanılmaktadır.Bütün regülatörler emniyet valf’ leri ile donatılmıştır.Ayrıca her bir regülatör imalat sonrası bire bir test edilmektedir.
Etkin giriş toz filtresi regülatöre toz ve partikül girişini engeller.
Aşındırıcı gazlara uygun değildir.
REGÜLATÖR BAKIM SÜRESİ‘’ALKAN’’ basınç regülatörleri neredeyse hiç bakım gerektirmez. Tam işlevsellik sağlamak için genellikle 5 yıllık bir bakım aralığı yeterlidir. Kirlenmiş gazların kullanılması durumunda, tüm aşınma parçalarının her 2-3 yılda bir düzenli olarak değiştirilmesi önerilir. ‘’ALKAN’’, kolay bakım için gerekli tüm yedek parçaları içeren ekonomik bir bakım seti sunar.
GAZ TÜRLERİ VE MALZEME
Basınç regülatörleri, yüksek kaliteli malzemelerden ya- pılmıştır ve çok çeşitli gazlar ve uygulamalar için idealdir. İhtiyaca bağlı olarak, gaz ekipmanları farklılık gösterir ayrıca çok çeşitli gövde kombinasyonlarından yapılabilir. Aşındırıcı olmayan standart gövde malzemesi yüksek basınça dayanıklı pirinç malzemeden üretilmek- tedir . Baskı Diyaframı körüklü iç yataklamalı FKM sızdır- maz malzemeden üretilmiştir.
940- 940180L BASINÇ DÜZENLEYİCİ PROFESYONEL
TÜR GAZ
KIND GAS
BELGE CE / TSE
MALZEME Bakır ve çinko sari alaşım MATERIAL Alloy of copper and zinc GiRiS / CIKIS AGIZLARI R 3/4 " Female ringt INLET AND OUTLET DN 20 / 25
GiRiS BASINCI (bar) (0-230) (0-300) INLET PRESSURE (psi) (3335) (4351) CALISMA ARALIGI (bar) (0-40 ) WORKING RANGE psi) (580 psi)
DiYAFRAM VE CONTALARI KÖRÜKLÜ MEBRAN DIAPHRAGM AND SEALS BELLOWED MEMBRANE CALISMA ISI ARALIGI (-20 C') - (+70 C') TEMPERATURE RANGE
KUBBE YUKLEME AGZI M 16 x 1.5 DOME LOADING SIDE
KATMANLARI 2
LAYERS
İÇ CAP 7.1 mm
INNER DIAMETER
MUKAVEMET TESTİ %100
STRENGTH TEST
TEMiZLEME KİMYASAL MALZEME
CLEANING CHEMICAL MATERIAL
MUAYENE GEREKSiNiMi STANDART GAZ INSPECTION REQUIREMEN STANDART GAS KiMLiK VE iSARETLEME DARBELi BASKI IDENTITY AND MARKING IMPACT PRINTING
Gaz Türü /
Type of gas Giriş /İnlet
Çıkış/Out P1= 41 bar
P2= 20 bar nm3/h P1= 61 bar
P2= 30 bar nm3/h P1= 61 bar P2= 40 bar nm3/h
180L/Air dry 3/4’’ male sağ 456 653 799
180L/Nitrogen 3/4’’ male sağ 465 666 815
180L/Oxygen 3/4’’ male sağ 433 620 759
640- 640FK BASINÇ DÜZENLEYİCİ
REGÜLATÖR BAKIM SÜRESİ‘’ALKAN’’ basınç regülatörleri neredeyse hiç bakım gerektirmez. Tam işlevsellik sağlamak için genellikle 5 yıllık bir bakım aralığı yeterlidir. Kirlenmiş gazların kullanılması durumunda, tüm aşınma parçalarının her 2-3 yılda bir düzenli olarak değiştirilmesi önerilir. ‘’ALKAN’’, kolay bakım için gerekli tüm yedek parçaları içeren ekonomik bir bakım seti sunar.
Basınç regülatörleri, yüksek kaliteli malzemelerden yapılmıştır ve çok çeşitli gazlar ve uygulamalar için idealdir. İhtiyaca bağlı olarak, gaz ekipmanları farklılık gösterir ayrıca çok çeşitli gövde kombinasyonlarından yapılabilir. Aşındırıcı olmayan standart gövde malze- mesi yüksek basınça dayanıklı pirinç malzemeden üretilmektedir.Baskı diyaframı 316 L paslanmaz özel esnek malzemeden üretilmiştir.
KULLANIM ALANLARI Ağır Kesim Dağıtıcılar Merkezi sistemler Gold gaz kullanımları Lazer grupları
Aşındırıcı gazlara uygun değildir.
PROFESYONEL
Gaz Türü / Type of gas
Giriş /İnlet Çıkış/Out
P1= 21 bar
P2= 10 bar nm3/h P1= 21 bar P2= 1,5 bar nm3/h 640FK/Air dry 3/4’’ male sağ 185
640FK/Hydrogen 3/4’’ male sağ 705 640FK/Nitrogen 3/4’’ male sağ 189 640FK/Oxygen 3/4’’ male sağ 176 640FK/Helium 3/4’’ male sağ 489 640FK/Argon 3/4’’ male sağ 157 640FK/Neon 3/4’’ male sağ 237 640FK/Carbon
dioxide
3/4’’ male sağ 185 640FK/Methane 3/4’’ male sağ 333
640FK/Acetylene 3/4’’ male sağ 74
640FK/Ethane 3/4’’ male sağ 185 640FK/Ethylene 3/4’’ male sağ 191 640FK/Prodoksit
Dazot
3/4’’ male sağ 154 640FK/Propane 3/4’’ male sağ 57
640FK/Lpg 3/4’’ male sağ 56
640FK/Natural gas 3/4’’ male sağ 241
TÜR GAZ/ COLD GAZ
KIND GAS/ COLD GAS
BELGE CE / TSE
MALZEME Bakır ve çinko sari alaşım MATERIAL Alloy of copper and zinc GiRiS / CIKIS AGIZLARI R 3/4“ male ringt INLET AND OUTLET DN 20
GiRiS BASINCI (bar) (0-40) (0-230) INLET PRESSURE (psi) (580 ) CALISMA ARALIGI (bar) (2-20) (5-30) WORKING RANGE (psi) (290) (435) DiYAFRAM VE CONTALARI PASLANMAZ DIAPHRAGM AND SEALS STAINLESS CALISMA ISI ARALIGI (-20 C') - (+80 C') TEMPERATURE RANGE
KUBBE YUKLEME AGZI M 16 x 1.5 DOME LOADING SIDE
KATMANLARI 2
LAYERS
İÇ CAP 8,2 mm
INNER DIAMETER
MUKAVEMET TESTİ %100
STRENGTH TEST
TEMiZLEME KiMYASAL MALZEME
CLEANING CHEMICAL MATERIAL
MUAYENE GEREKSiNiMi STANDART GAZ INSPECTION REQUIREMEN STANDART GAS KiMLiK VE iSARETLEME DARBELi BASKI IDENTITY AND MARKING IMPACT PRINTING
