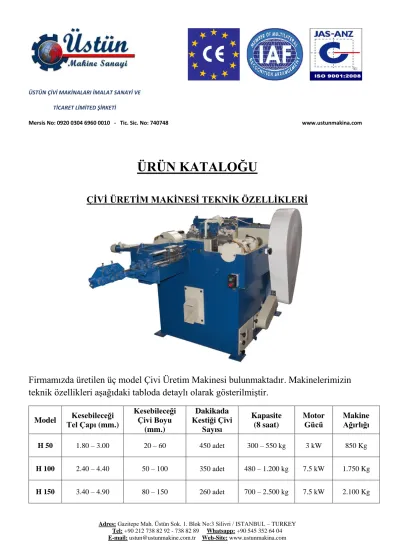

ÜRÜN KATALOĞU
ÇİVİ ÜRETİM MAKİNESİ TEKNİK ÖZELLİKLERİ
Firmamızda üretilen üç model Çivi Üretim Makinesi bulunmaktadır. Makinelerimizin teknik özellikleri aşağıdaki tabloda detaylı olarak gösterilmiştir.
Model Kesebileceği Tel Çapı (mm.)
Kesebileceği Çivi Boyu
(mm.)
Dakikada Kestiği Çivi
Sayısı
Kapasite (8 saat)
Motor Gücü
Makine Ağırlığı
H 50 1.80 – 3.00 20 – 60 450 adet 300 – 550 kg 3 kW 850 Kg
H 100 2.40 – 4.40 50 – 100 350 adet 480 – 1.200 kg 7.5 kW 1.750 Kg
H 150 3.40 – 4.90 80 – 150 260 adet 700 – 2.500 kg 7.5 kW 2.100 Kg
Gövde tüm makinelerimizde özel dizayn edilmiş GG 25 pik döküm olup, isteğe göre çelik döküm olabilir.
Makine yatak yerleri rulman ile yataklama yapılarak makinanın daha rahat ve arızasız çalışması sağlanmıştır.
Makinede çalışan tüm sistemler yüzey sertleştirilmesi yapılarak aşınması önlenmiştir.
Yağlama şekli, merkezi sistem otomatik yağlamadır.
Makine teknik hataya karşı 1 yıl garantilidir.
ÇİVİ PARLATMA DOLABI TEKNİK ÖZELLİKLERİ
Çivi makinelerinin ürettiği çivilerin uçlarında oluşan çapakları alır ve parlatma işlemini yapar.
• Parlatma Kapasitesi 1.000 kg / 4 Saat
• Motor gücü 11 kW’tır.
• Makina komple çelik konstrüksiyon olarak dizayn edilmiştir.
BIÇAK BİLEME MAKİNESİ TEKNİK ÖZELLİKLERİ
Çivi makinelerinin bıçaklarının imalatı ve bilenmesi zaman alan ve bir hayli pahalı olan bir iştir. Bıçaklar körlendiğinde her defasında, kor haline gelene kadar ısıtılıp sertliğini gidermek gerekmektedir. Eğe veya freze makinasında işlendikten sonra tekrar ısıl işlem gerekmektedir. Ancak bu işlemler esnasında keskin bıçak yüzeyleri yanmakta veya malzeme mukavemetini yitirebilmektedir. Bıçak bileme makinesi sayesinde bıçakların bir kez tav ve ısıl işlem yapılması yeterli olmaktadır. Bu, veriler sonucunda bıçak bileme makinesinin işletmeye sağlayacağı maddi ve zaman tasarrufu görülebilecektir.
• Profil Disk : 6 adet 300x14 tek şaft üzeri.
• Çanak Disk (alın gönyesi için) : 1 adet 200x100
• Bıçak Bileme Suportu : 2 adet açı kontrollü.
• Disk Bileme Aparatı : 2 adet.
• Motor Gücü : 7.5 kw 380 volt.
• Makine Ağırlığı : 400 kg.
• Makine Ebadı : 1.500 x 1.300 x 700. Mm.
UMS 600 SERİSİ TEL ÇEKME MAKİNELERİ GENEL ÖZELLİKLERİ
• Kafa Çapı : Ø 600 mm.
• Çekme Hızı : Makine blok sayısına göre değişiklik gösterir.
• Çekilebilecek Tel Kalitesi : SAE 1006-1008-1010
• Motor Gücü : Tüm bloklar 30 kW. 380 volt.
• Motor Markası : IE3 model Gamak veya Omega marka.
• Kontrol Paneli : Otomasyonlu sistem, her blok PLC hız kontrollü.
• Soğutma Sistemi : Kafalar ve haddeler su soğutmalı.
• Kafa Kaplaması : Tungsten carbide kaplama.
• Redüktörler : ZET Redüktör, çift kademeli, monoblok
redüktörlerdir. Bu redüktörler firmamızın verdiği tahvil oranlarına göre özel olarak üretilmiştir.
UMS 600 SERİSİ TEL ÇEKME MAKİNELERİNİN TEKNİK ÖZELLİKLERİ
Model Blok Sayısı Tel Giriş
Çapı (mm.) Tel Çıkış
Çapı (mm.) Makine Hızı (Max.)
Motor Gücü Kapasite 8 saat / kg
UMS 600/4 4 6.00 3.40 8 mt / sn 30 kW 13.300
UMS 600/5 5 6.00 3.00 10 mt / sn 30 kW 13.000
UMS 600/6 6 6.00 2.70 12 mt / sn 30 kW 12.500
UMS 600/7 7 6.00 2.30 14 mt / sn 30 kW 10.700
UMS 600/8 8 6.00 2.00 16 mt / sn 30 kW 9.200
UMS 600/9 9 6.00 1.80 18 mt / sn 30 kW 8.400
UMS 600/10 10 6.00 1.55 20 mt / sn 30 kW 6.900
UMS 600/11 11 6.00 1.40 22 mt / sn 30 kW 6.200
UMS 600 SERİSİ COILERTEKNİK ÖZELLİKLERİ
• Boşaltabileceği Tel Çapı Ø 1.80 – 4.40 mm.
• Boşaltma Hızı Makine blok sayısına göre değişiklik gösterir.
• Hız ayarı AC Frekans kontrollü.
• Motor gücü 30 kW. AC 380 volt.
• Kafa Çapı Ø 600 mm.
• Takribî ağırlık 2.200 kg
UMS 600 SERİSİ HİDROLİK FİLMAŞİN TEL AÇICI
Hidrolik filmaşin tel açıcı, uygun bir konstrüksiyonla düşey iki sütun arasına yerleştirilmiş makaralı ve tel emniyet switch’li aşağı yukarı hareket eden bir sistem olup zincir toplamalı, ceraskal sistemi ile çalışmaktadır. Sistemde, tel makara üzerine takılıp ceraskal yardımı ile filmaşin tel vericinin en yüksek noktasına kadar çıkarılıp, aşağıdan kumanda edilebilen mekanik bir kol vasıtası ile kilitlenir. Filmaşinin karışık gelmesi durumunda, makarada bulunan switch vasıtasıyla, tel kopması ve tel çekme makinasında herhangi bir problem olmasını önlemek için tüm sistem durdurulur.
Kule Boyu: 6 metredir.
UMS 400 SERİSİ TEL ÇEKME MAKİNELERİ GENEL ÖZELLİKLERİ
• Kafa Çapı : Ø 400 mm.
• Çekme Hızı : Makine blok sayısına göre değişiklik gösterir.
• Çekilecek Tel Kalitesi : SAE 1006-1008-1010
• Motor Gücü : Tüm bloklar 15 kW. 380 volt.
• Motor Markası : IE3 model Gamak veya Omega marka.
• Kontrol Paneli : Otomasyonlu sistem, her blok PLC hız kontrollü.
• Soğutma Sistemi : Kafalar ve haddeler su soğutmalı.
• Kafa Kaplaması : Tungsten carbide kaplama.
• Redüktörler : ZET Redüktör, çift kademeli, monoblok redüktörlerdir. Bu redüktörler firmamızın verdiği tahvil oranlarına göre özel olarak üretilmiştir.
UMS 400 SERİSİ COILERTEKNİK ÖZELLİKLERİ
• Boşaltabileceği Tel Çapı Ø 1.00 – 2.40 mm.
• Boşaltma Hızı Makine blok sayısına göre değişiklik gösterir.
• Hız ayarı AC Frekans kontrollü.
• Motor gücü 15 kW. AC 380 volt.
• Kafa Çapı Ø 400 mm.
• Takribî ağırlık 1.800 kg
MAKARAYA TEL SARMA MAKİNESİ (SPOOLER)
Tel sarma makinası, çelik, bakır ve alüminyum tellerin sarılması için kullanılır.
• Makara Kapasitesi : Ø 1.250 mm. veya Ø 1.000 mm.
• Tel Sarma Çapı : Max. 10.00 mm. Min. 1.70 mm.
• Motor Gücü : 30 kW. 1450 devir/dakika, 50 Hz. AC Motor.
• Punta Sıkıştırma : Hidrolik.
• Tel doğrultma makaralı ve invertör hız kontrollü
• Gezdirici sistem mekanik redüktörlü switchli
TEL UÇ AÇMA MAKİNESİ TEKNİK ÖZELLİKLERİ
Tel çekme makinasına verilecek olan telin ucunu inceltme işlemini yapan makinadır.
Ezme silindirleri 4140 imalat çeliğidir. 60 rockwell sertlik verilmiştir. Yataklama sistemi rulman ile yapılmıştır. 6 ile 2 mm. Arası inceltme yapar.
• Merdane Sayısı : 2 adet.
• Merdane Çapı : 103 mm.
• Kanal Sayısı : 8 adet.
• Motor Gücü : 4 kW. 380 volt.
