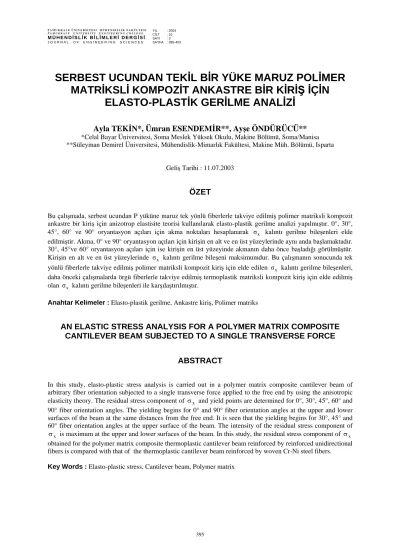

SERBEST UCUNDAN TEKİL BİR YÜKE MARUZ POLİMER MATRİKSLİ KOMPOZİT ANKASTRE BİR KİRİŞ İÇİN

ELASTO-PLASTİK GERİLME ANALİZİ

Ayla TEKİN*, Ümran ESENDEMİR**, Ayşe ÖNDÜRÜCÜ**

*Celal Bayar Üniversitesi, Soma Meslek Yüksek Okulu, Makine Bölümü, Soma/Manisa

**Süleyman Demirel Üniversitesi, Mühendislik-Mimarlık Fakültesi, Makine Müh. Bölümü, Isparta

Geliş Tarihi : 11.07.2003

ÖZET

Bu çalışmada, serbest ucundan P yüküne maruz tek yönlü fiberlerle takviye edilmiş polimer matriksli kompozit ankastre bir kiriş için anizotrop elastisite teorisi kullanılarak elasto-plastik gerilme analizi yapılmıştır. 0°, 30°, 45°, 60° ve 90° oryantasyon açıları için akma noktaları hesaplanarak σx kalıntı gerilme bileşenleri elde edilmiştir. Akma, 0° ve 90° oryantasyon açıları için kirişin en alt ve en üst yüzeylerinde aynı anda başlamaktadır.

30°, 45°ve 60° oryantasyon açıları için ise kirişin en üst yüzeyinde akmanın daha önce başladığı görülmüştür.

Kirişin en alt ve en üst yüzeylerinde σx kalıntı gerilme bileşeni maksimumdur. Bu çalışmanın sonucunda tek yönlü fiberlerle takviye edilmiş polimer matriksli kompozit kiriş için elde edilen σx kalıntı gerilme bileşenleri, daha önceki çalışmalarda örgü fiberlerle takviye edilmiş termoplastik matriksli kompozit kiriş için elde edilmiş olan σx kalıntı gerilme bileşenleri ile karşılaştırılmıştır.

Anahtar Kelimeler : Elasto-plastik gerilme, Ankastre kiriş, Polimer matriks

AN ELASTIC STRESS ANALYSIS FOR A POLYMER MATRIX COMPOSITE CANTILEVER BEAM SUBJECTED TO A SINGLE TRANSVERSE FORCE

ABSTRACT

In this study, elasto-plastic stress analysis is carried out in a polymer matrix composite cantilever beam of arbitrary fiber orientation subjected to a single transverse force applied to the free end by using the anisotropic elasticity theory. The residual stress component of σx and yield points are determined for 0°, 30°, 45°, 60° and 90° fiber orientation angles. The yielding begins for 0° and 90° fiber orientation angles at the upper and lower surfaces of the beam at the same distances from the free end. It is seen that the yielding begins for 30°, 45° and 60° fiber orientation angles at the upper surface of the beam. The intensity of the residual stress component of σx is maximum at the upper and lower surfaces of the beam. In this study, the residual stress component of σx obtained for the polymer matrix composite thermoplastic cantilever beam reinforced by reinforced unidirectional fibers is compared with that of the thermoplastic cantilever beam reinforced by woven Cr-Ni steel fibers.

Key Words : Elasto-plastic stress, Cantilever beam, Polymer matrix

(2)

1. GİRİŞ

Fiber takviyeli kompozit malzemeler ve özellikle polimer matriksli kompozitler özgül rijitlik ve özgül dayanımlarının yüksek olması nedeniyle uzay ve otomotiv sanayiide yaygın olarak kullanılırlar.

Ayrıca termoplastik kompozitlerin yeniden ergitilebilme, yeniden üretilebilme ve yeniden şekil verilebilme gibi özelliklere sahip olmaları da bir başka tercih nedenidir.

Termoplastik kompozitlerin üretimi ile ilgili çeşitli deneysel çalışmalar yapılmıştır (Jegley, 1993;

Tavman, 1996). Özcan (2000), düzlem yüklemeye maruz tabakalı termoplastik plaklar için elasto- plastik gerilme analizi yapmıştır. Sayman ve Kayrıcı (2000), serbest ucundan tekil yüke maruz örgü çelik fiber takviyeli düşük yoğunluklu kompozit kiriş için elasto-plastik gerilme analizi yapmışlardır. Smith ve Teng (2001) tabakalı kirişlerdeki arayüzey gerilmeleri incelemişlerdir. Karakuzu ve Özcan (1996), tam analitik çözüm kullanarak tekil veya üniform yüke maruz ankastre alüminyum matriksli kompozit kirişler için elasto-plastik gerilme analizi yaparak plastik bölge dağılımını ve kalıntı gerilmeleri elde etmişlerdir. Jeronimidis ve Parkyn (1998), karbon fiber takviyeli termoplastik matriksli tabakalı plaklardaki kalıntı gerilmeleri incelemişlerdir. Esendemir (2001), transvers üniform yayılı yüke maruz keyfi oryantasyon yapılmış termoplastik kompozit kiriş için analitik çözüm yardımıyla elasto-plastik gerilme analizi yapmıştır. Esendemir (2002), transvers üçgen yayılı yüke maruz keyfi oryantasyon yapılmış polimer matriksli kompozit kiriş için analitik çözüm yardımıyla elasto-plastik gerilme analizi yapmıştır.

Elasto-plastik çözümde malzeme tam plastik olarak kabul edilerek; 0°, 30°, 45°, 60° ve 90° oryantasyon açıları için σx ve τxy kalıntı gerilme bileşenleri elde edilmiştir.

Bu çalışmada, tek yönlü takviyeli polimer matriksli serbest ucundan P yüküne maruz kompozit kiriş için elasto-plastik gerilme analizi yapılmıştır Elde edilen sonuçlar, Sayman ve Kayrıcı (2000) tarafından yapılmış örgü takviyeli termoplastik kiriş için elde edilen sonuçlarla karşılaştırılmıştır. Ayrıca; tek yönlü takviyeli kompozit kirişte farklı P yükleri için kalıntı gerilme ve plastik bölge dağılımlarının nasıl değiştiği incelenmiştir.

2. ELASTİK ÇÖZÜM

Şekil 1’de serbest ucundan P yüküne maruz ankastre bir kiriş gösterilmektedir.

x P

t

2c

y

θ

Şekil 1. Serbest ucundan P yüküne maruz kompozit ankastre kiriş

Düzlem gerilme durumu için denge denklemi aşağıdaki şekilde verilmektedir (Lekhnitskii, 1981).

0 y a F y x a F 2

y x a F a 2 y x a F 2 x a F

4 4 3 11 4 16

2 2

4 66 3 12

4 4 26

4 22

∂ = + ∂

− ∂

 ∂

 

 +

∂ +

− ∂

(1)

Burada F gerilme fonksiyonudur ve aij uygunluk matrisinin bileşenleridir (Jones, 1975);









τ σ σ













=







ε ε ε

xy y x

66 26 16

26 22 12

16 12 11

z y x

a a a

a a a

a a a

(2)

Burada;

( )

( ) ( )

( )

( )

( )

( )

( )

( )

(

sin θ cos θ

)

a

θ θcos sin a a 4 a 2 a 2 2 a

θ θsin cos a a 2 a 2

θ θcos sin a a 2 a 2 a

θ θcos sin a a 2 a 2

) 3 θ (

θcos sin a a 2 a 2 a

θ cos θ a

θcos sin a a θ 2 sin a a

θ θ cos sin θ a θcos sin a a a a

θ sin θ a θcos sin a a θ 2 cos a a

4 4 66

2 2 66 12 22 66 11

3 66 12 22

3 66 12 26 11

3 66 12 22

3 66

12 16 11

4 22 2 2 66 12 4

22 11

4 4 12 2 2 66 22 12 11

4 22 2 2 66 12 4 11 11

+ +

+

=

=

=

+ +

+

=

+ +

+

=

+ +

+

=

12 66 2 22 1 12 12 1

11 G

a 1 E , a 1 E , a E ,

a = 1 =υ = = (4)

Hem sınır şartlarını hem de denge denklemini sağlayacak F fonksiyonu aşağıdaki gibi seçilmiştir.

(3)

bxy 2y

y a 12 xy e 6

F=d 3+ 4+ 2+ (5)

(5) nolu denklem (1) nolu denklemde yerine konulursa

11 16 11 16

a m a , d m e

0 e a 2 d a 2

=

=

= +

(6)

olarak elde edilir. Gerilme bileşenleri :

a mdy dxy a ey dxy y

F 2 2

2 2

x = + + = + +

= ∂

σ (7)

0 x σ F2

2

y =

=∂ (8)

b 2 y d y x

F 2

2

xy =− −

− ∂

=

τ (9)

şeklindedir Bu kiriş için sınır şartları:

c

y=m için τxy =0 (10) c

y=m için σy =0 (11)

0

x = için xy tdy P

c

c

=

τ

(12)

şeklindedir. Burada, t kirişin kalınlığıdır. Serbest uçta σ ’in eğilme momenti sıfıra eşittir: x

0 dy t

c

c

x =

σ

(13)

0 dy y t

c

c

x =

σ

(14)

Yukarıdaki sınır şartlarından yararlanarak F fonksiyonundaki a, b, d ve e katsayıları :

c2

3 a=−md ,

I P tc 2

P d 3

3 =−

= , c2

2 b= d

I m m P tc 2

P d 3 m

e= =− 3 =− (15)

şeklinde elde edilir. (15) nolu denklem (7), (8) ve (9)’nolu denklemlerde yerine konulursa gerilme bileşenleri,



 

 + −

= 2 2

x c

3 my m I xy

σ P (16)

σy=0 (17)

(

2 2

)

xy c y

I 2

P −

=

τ (18)

olarak elde edilir. Burada I, kirişin asal atalet momenti olup, tc3

3

I=2 tür.

3. ELASTİK-PLASTİK ÇÖZÜM

Plastik deformasyonun başlangıcı bir akma kriteri yardımı ile belirlenmekte olup, akma sonrası deformasyon, malzeme direncinin büyük ölçüde düşüşü sonucu ortaya çıkmaktadır Bu çözümde akma kriteri olarak Tsai-Hill teorisi kullanılmıştır.

Bu kritere göre

σ eşdeğer gerilmesi (Jones, 1975):

2 2 2 12

2 2 2 2 2 2 1 2 1 2

X S

X Y

X σ + τ =

+ σ σ

− σ

=

σ (19)

şeklindedir. Burada X ve Y, 1 ve 2 asal malzeme yönlerindeki akma dayanımları; S, 1-2 düzlemindeki kayma akma dayanımıdır. Eğer eşdeğer gerilme akma dayanımı X’den daha büyükse elasto-plastik gerilme analizi uygulanır. σ1, σ2 ve τ12 asal malzeme yönlerindeki gerilme bileşenleri,

(

θ θ

)

τ + θ θ σ

= τ

θ θ τ

− θ σ

= σ

θ θ τ + θ σ

= σ

2 2 xy x

12

xy 2

x 2

xy 2

x 1

sin cos cos

sin

cos sin 2 sin

cos sin 2 cos

(20)

şeklinde verilir (Sayman ve Aksoy, 1982).

Şekil 2’de plastik bölge en üst yüzeyde başlamaktadır. Bu durumda sınır şartları aşağıdaki gibi yazılabilir:

h1

y=− için τxy =0 (21) c

y= için τxy =0 (22)

c =−

h xy

1

P dy

τ t (23)

(4)

h1

y=− için σx =X1 (24)

P Plastik bölge

c h2 c h1

M=Px P

Elastik bölge θ

2 1

Şekil 2. Kirişin en üst yüzeyindeki plastik bölgenin dağılımı

Kirişin enine kesiti boyunca σx gerilme bileşeni sıfırdır.

(

c h

)

t tdy 0

X

c

h x 1

1

1

= σ +

(25)

σx gerilme bileşeninin momenti Px’e eşittir.

( ) ( )

Px M dy y σ t 2

h c t h c

X c

h x 1 1

1

1

=

= + −

(26)

Hem diferansiyel denklemi hem de sınır şartlarını sağlaması için gerilme fonksiyonu aşağıdaki gibi seçilmiştir:

bxy 2xy

y k 6 y r 2 y a 12 xy e 6

F=d 3+ 4+ 2+ 3+ 2+ (27)

Bu durumda gerilme bileşenleri:

a kx ry mdy dxy y

F 2

2 2

x = + + + +

= ∂ σ

0 x

F

2 2

y =

= ∂

σ (28)

b ky 2y d y x

τ F 2

2

xy =− − −

− ∂

=

şeklindedir. Burada e = md’dir. Sınır şartları yardımıyla bilinmeyen parametreler aşağıdaki şekilde bulunmuştur.

( )

2 c h k d 1

= ,

2 c b=−dh1 ,

(

h1 c

)

3

t P d 12

− +

=

( )

2

(

1

)

1

1 c 2h

3 md dx 2 h

c cX

r 4 − − −

− +

= (29)

( )

( ) ( ) ( )

2 x c h d 3

c 2 h mdh h

c h c

a X 1 1 1

2 1

2 1

1

− − + +

= −

( )

ct X 2 mP

t c X 4 mc x 3 h P

1 2 1

1

= −

Şekil 3’te kirişin en üst ve en alt yüzeylerindeki plastik bölge dağılımları görülmektedir.

M=Px

P Plastik bölge

c h2 c h1

P

Elastik bölge

Şekil 3. Kirişin en üst ve en alt yüzeyindeki plastik bölgenin dağılımı

Plastik bölgenin en üst ve en alt yüzeylerde başladığı durumda sınır şartları aşağıdaki gibi yazılabilir:

h1

y=− için τxy =0 (30)

h2

y= için τxy =0 (31)

= τ

2

1

h

h

xytdy P (32)

h1

y=− için σx =X1 (33) h2

y= için σx =−X1 (34) Kirişin enine kesiti boyunca σ gerilme bileşeni x sıfırdır.

(

c h

)

t X

(

c h

)

t tdy 0 X

2

1

h

h x 2

1 1

1 − − − +

σ =

(35)

σ gerilme bileşeninin momenti x Px’e eşittir.

( ) ( )

tydy Px

2 t h c X 2

t h c

X 2

1

h

h x 2

2 2 1 2 1 2

1 − + − − σ =

(36)

Hem diferansiyel denklemi hem de sınır şartlarını sağlaması için gerilme fonksiyonu aşağıdaki gibi seçilmiştir:

bxy 2xy

y k 6 y r 2 y a 12 xy e 6

F=d 3+ 4+ 2+ 3+ 2+ (37)

Bu durumda gerilme bileşenleri:

(5)

a kx ry mdy dxy y

F 2

2 2

x = + + + +

= ∂ σ

0 x

F

2 2

y =

= ∂

σ (38)

b ky 2y d y x

F 2

2

xy =− − −

− ∂

= τ

şeklindedir. Burada e = md’dir. Sınır şartları yardımıyla bilinmeyen parametreler aşağıdaki şekilde bulunmuştur:

( )

2 h h k d 12

= ,

2 h b=−dh1 2 ,

(

h1 h2

)

3

t P d 12

− +

=

( ) (

1 2

)

2 1

1 dx mdh h

h h

X

r 2 − − −

− +

=

( )

( ) ( )

2 x h h h d h mdh

h h h

a X 1 2 1 2

2 1

2 1

1

− + −

− −

= (39)

t X

Pm h 2

h

1 1

2 = −

3 X

t 3 PxX 3

X c t 3

m P t 3 Pm h

1

1 2

1 2 2

2 2

1

− +

+

=

4. ÖRNEK PROBLEM

Bu çalışmada, serbest ucundan P yüküne maruz tek yönlü takviyeli polimer matriksli ankastre kompozit kirişin farklı oryantasyon açıları için analitik olarak elasto-plastik gerilme analizi yapılmıştır. Kiriş yüksekliği 2c = 25 mm, kiriş kalınlığı t = 4.8 mm olarak alınmıştır.

Tablo 1’de bu kompozit kirişe ait mekanik özellikler ve akma noktaları verilmiştir (Esendemir, 2002).

Tablo 1. Kompozit Kirişin Mekanik Özellikleri ve Akma Noktaları

E1 4300 MPa X 23.05 MPa

E2 966 MPa Y 6.26 MPa

G12 580 MPa S 6.24 MPa

υ12 0.4

0° ve 90° oryantasyon açıları için malzeme özelliklerinin x eksenine göre simetrisinden dolayı akma ilk olarak üst ve alt yüzeylerde aynı anda başlamıştır. Buna karşılık, 30°, 45° ve 60°

oryantasyon açıları için akma en üst yüzeyde daha önce başlar. Tablo 2’de bütün oryantasyon açıları için serbest uçtan itibaren akma noktalarına olan mesafeler verilmiştir.

Tablo 2. Serbest Ucundan P Yüküne Maruz Ankastre Polimer Matriksli Ankastre Kompozit Kiriş İçin Serbest Uçtan Akma Noktalarına Olan Mesafe

Oryantasyon açıları

0° 30° 45° 60° 90°

En üst yüzeyde (mm) 288.125 141.193 105.719 88.120 78.250

En alt yüzeyde (mm) 288.125 155.181 115.255 93.550 78.250

Plastik çökme (mm) 432.180 222.770 166.030 136.370 117.370

Tablo 3’te 30°, 45° ve 60° oryantasyon açıları için σ kalıntı gerilme bileşenleri ile bu açılar için x

plastik bölge dağılımları verilmiştir. Bu tablodan;

serbest uçtan uzaklaştıkça plastik bölgenin

genişlediği ve aynı zamanda σ kalıntı gerilme x bileşeninin kirişin üst yüzeyinde daha büyük değerde olduğu görülmektedir.

Tablo 3. Serbest Ucundan P Yüküne Maruz Tek Yönlü Takviyeli Polimer Matriksli Ankastre Kompozit Kirişe Ait 30°, 45° ve 60° Oryantasyon Açıları İçin σ Kalıntı Gerilme Bileşeni x

Oryantasyon Açıları

Akma noktası ve serbest

uç arasındaki mesafe h1 (mm)

xr

σ (y=-c) (MPa)

xr

σ (y=c) (MPa)

30°

141.193 145.193 149.153 153.153

12.50 12.20 11.87 11.52

0.000 -0.319 -0.636 -0.956

-1.119 -0.799 -0.482 -0.162

45°

105.719 108.719 111.719 114.719

12.50 12.19 11.85 11.50

0.000 -0.239 -0.479 -0.719

-0.762 -0.522 -0.282 -0.042 60°

88.120 90.120 91.120 92.120

12.50 12.24 12.10 11.96

0.000 -0.159 -0.239 -0.319

-0.434 -0.274 -0.194 -0.114

(6)

Tablo 4’te ise P = 40 N yüke maruz tek yönlü takviyeli kompozit kirişin 0°, 30°, 45°, 60° ve 90°

oryantasyon açıları için değişik x mesafelerinde kirişin en alt ve en üst yüzeylerindeki σ kalıntı x

gerilme bileşenleri verilmiştir. Tablodan, en büyük kalıntı gerilmelerin 0° oryantasyon açısı için elde edildiği görülmektedir.

Tablo 4. 0°, 30°, 45°, 60° ve 90° Oryantasyon Açıları İçin P = 40N Yüke Maruz Ankastre Tek Yönlü Takviyeli Kompozit Kirişin X Eksenine Göre H1 Ve H2 Mesafeleri, Kirişin Üst ve Alt Kenarlarındaki Elastik, Elasto-Plastik Ve Kalıntı Gerilmelerin Değişimi

x (mm)

h1

(mm)

h2

(mm) e

σx

y=-c

xp

σ y=-c

xr

σ y=-c

xe

σ y=c

xp

σ y=c

xr

σ y=c 0°

288.125 308.125 328.125 348.125 368.125

12.50 11.59 10.62 9.54 8.33

12.50 11.59 10.62 9.54 8.33

23.050 24.650 26.250 27.850 29.450

23.050 23.050 23.050 23.050 23.050

0.000 -1.600 -3.200 -4.800 -6.400

-23.050 -24.650 -26.250 -27.850 -29.450

-23.050 -23.050 -23.050 -23.050 -23.050

0.000 1.600 3.200 4.800 6.400 30°

155.181 165.181 175.181 187.540 195.181

11.34 10.43 9.43 8.03 7.03

12.50 11.60 10.60 9.20 8.21

12.970 13.774 14.574 15.560 16.174

11.855 11.855 11.855 11.855 11.855

-1.115 -1.919 -2.719 -3.707 -4.319

-11.855 -12.655 -13.454 -14.443 -15.050

-11.855 -11.855 -11.855 -11.855 -11.855

0.000 0.800 1.599 2.588 3.199 45°

115.255 125.255 135.255 150.190 155.255

11.44 10.20 8.79 6.15 4.98

12.50 11.27 9.86 7.23 6.06

9.600 10.401 11.201 12.396 12.801

8.839 8.839 8.839 8.839 8.839

-0.761 -1.562 -2.362 -3.357 -3.963

-8.839 -9.638 -10.438 -11.633 -12.038

-8.839 -8.839 -8.839 -8.839 -8.839

0.000 0.799 1.599 2.794 3.199 60°

93.550 98.550 103.550 108.550 113.550

11.76 11.03 10.25 9.41 8.48

12.50 11.78 11.00 10.15 9.23

7.701 8.101 8.501 8.901 9.301

7.267 7.267 7.267 7.267 7.267

-0.434 -0.834 -1.234 -1.634 -2.034

-7.267 -7.666 -8.066 -8.466 -8.866

-7.267 -7.267 -7.267 -7.267 -7.267

0.000 0.399 0.799 1.199 1.599 90°

78.250 83.250 88.250 93.250 98.250

12.50 11.67 10.78 9.81 8.73

12.50 11.67 10.78 9.81 8.73

6.260 6.660 7.060 7.460 7.860

6.260 6.260 6.260 6.260 6.260

0.000 -0.400 -0.800 -1.200 -1.600

-6.260 -6.660 -7.060 -7.460 -7.860

-6.260 -6.260 -6.260 -6.260 -6.260

0.000 0.400 0.800 1.200 1.600

Sayman ve Kayrıcı (2000), örgü takviyeli termoplastik kompozit kiriş için 0°, 15°, 30° ve 45°

oryantasyon açıları için σ kalıntı gerilme x

bileşenleri ve plastik bölge dağılımlarını elde etmişlerdir (Tablo 5). Tablo 4 ve Tablo 5 karşılaştırılacak olursa; tek yönlü takviyeli kirişte akmanın, bütün oryantasyon açıları için örgü takviyeli kirişe göre daha önce başladığı görülür.

Örneğin 30° oryantasyon açısı için x = 187.54 mm, 45° oryantasyon açısı için ise x = 150.19 mm değerleri için tek yönlü takviyeli kirişte kalıntı gerilmelerin daha büyük olduğu görülmektedir.

Tablo 6’da P = 45 N yüke maruz tek yönlü takviyeli kompozit kirişte 0°, 30°, 45°, 60° ve 90°

oryantasyon açıları için değişik x mesafelerindeki σ kalıntı gerilme bileşenleri verilmiştir. x

Tablo 4 ve Tablo 6’nın karşılaştırılması sonucu P yükü arttıkça akmanın daha önce meydana geldiği ve aynı x değeri için σ kalıntı gerilme x

bileşenlerinin değerinin büyüdüğü gözlenmiştir.

Şekil 4’te 0°, 30°, 45°, 60° ve 90° fiber oryantasyon açıları için σ kalıntı gerilme bileşenlerinin x dağılımı verilmiştir. Şekilden de görüleceği üzere;

30°, 45° ve 60° fiber oryantasyon açıları için σ x

kalıntı gerilme bileşeni kirişin üst yüzeyinde maksimum iken 0° ve 90° fiber oryantasyon açıları için kirişin en alt ve en üst yüzeylerinde maksimumdur.

(7)

Tablo 5. 0°, 30°, 45°, 60° ve 90° Oryantasyon Açıları İçin P = 40 N Yüke Maruz Örgü Takviyeli Ankastre Kompozit Kiriş İçin X Eksenine Göre h1 ve h2 Mesafeleri, Kirişin Üst ve Alt Kenarlarındaki Elastik, Elasto-Plastik ve Kalıntı Gerilmelerin Değişimi (Sayman ve Kayrıcı, 2000)

x (mm)

h1

(mm) h2

(mm)

σ

xe

y=-c

xp

σ

y=-c

xr

σ

y=-c

xe

σ

y=c

xp

σ

y=c

xr

σ

y=c 0°

218.750 228.750 238.750 248.750

12.50 11.92 11.30 9.96

12.50 11.92 11.30 9.96

17.500 18.300 19.100 19.900

17.500 17.500 17.500 17.500

-0.000 -0.800 --1.600

-2.400

-17.500 -18.300 -19.100 -19.900

-17.500 -17.500 -17.500 -17.500

0.000 0.800 1.600 2.400 15°

197.120 207.120 217.120 227.120

11.24 10.52 9.74 8.91

12.50 11.78 11.00 10.17

16.520 17.320 18.120 18.920

15.010 15.010 15.010 15.010

-1.510 -2.310 -3.110 -3.910

-15.010 -15.810 -16.610 -17.410

-15.010 -15.010 -15.010 -15.010

0.000 0.800 1.600 2.400 30°

157.540 167.540 177.540 187.540

11.56 10.67 9.71 8.64

12.50 11.61 10.65 9.58

13.060 13.860 14.660 15.460

12.150 12.150 12.150 12.150

-0.910 -1.710 -2.510 -3.310

-12.150 -12.950 -13.750 -14.660

-12.150 -12.150 -12.150 -12.150

0.000 0.800 1.600 2.510 45°

140.190 150.190 160.190 170.190

12.50 11.57 10.57 9.45

12.50 11.57 10.57 9.45

11.220 12.020 12.820 13.620

11.220 11.220 11.220 11.220

-0.000 -0.800 -1.600 -2.400

-11.220 -12.020 -12.820 -13.620

-11.220 -11.220 -11.220 -11.220

0.000 0.800 1.600 2.400

Tablo 6. 0°, 30°, 45°, 60° ve 90° Oryantasyon Açıları İçin P = 45N Yüke Maruz Tek Yönlü Takviyeli Ankastre Kompozit Kiriş İçin X Eksenine Göre h1 ve h2 Mesafeleri, Kirişin Üst ve Alt Kenarlarındaki Elastik, Elasto-Plastik ve Kalıntı Gerilmelerin Değişimi

Θ x

(mm) h1 (mm) h2

(mm)

xe

σ

y=-c

xp

σ

y=-c

xr

σ

y=-c

xe

σ

y=c

xp

σ

y=c

xr

σ

y=c 0°

256.111 266.111 276.111 286.111 308.125

12.50 12.01 11.52 11.03 9.96

12.50 12.01 11.52 11.03 9.96

23.050 23.949 24.849 25.749 27.731

23.050 23.050 23.050 23.050 23.050

0.000 -0.899 -1.799 -2.699 -4.681

-23.050 -23.949 -24.849 -25.749 -27.731

-23.050 -23.050 -23.050 -23.050 -23.050

0.000 0.899 1.799 2.699 4.681 30°

138.726 148.726 158.726 168.726 175.181

11.20 10.16 9.00 7.69 6.71

12.50 11.48 10.32 9.01 8.03

13.113 14.013 14.913 15.813 16.395

11.855 11.855 11.855 11.855 11.855

-1.258 -2.158 -3.058 -3.958 -4.540

-11.855 -12.754 -13.654 -14.554 -15.136

-11.855 -11.855 -11.855 -11.855 -11.855

0.000 0.899 1.799 2.699 3.280 45°

102.979 112.979 122.979 132.979 145.255

11.31 9.89 8.25 6.22 2.16

12.50 11.11 9.46 7.44 3.37

9.697 10.597 11.497 12.397 13.502

8.839 8.839 8.839 8.839 8.839

-0.858 -1.758 -2.658 -3.558 -4.663

-8.839 -9.738 -10.638 -11.538 -12.643

-8.839 -8.839 -8.839 -8.839 -8.839

0.000 0.899 1.799 2.699 3.804 60°

83.461 93.461 103.461 108.461 113.550

11.67 9.95 7.87 6.61 5.03

12.50 10.79 8.71 7.45 5.87

7.755 8.655 9.555 10.005 10.464

7.267 7.267 7.267 7.267 7.267

-0.488 -1.388 -2.288 -2.738 -3.197

-7.267 -8.166 -9.066 -9.516 -9.975

-7.267 -7.267 -7.267 -7.267 -7.267

0.000 0.899 1.799 2.249 2.708 90°

69.550 74.550 79.550 84.550 88.250

12.50 11.60 10.70 9.80 9.14

12.50 11.60 10.70 9.80 9.14

6.260 6.709 7.159 7.609 7.942

6.260 6.260 6.260 6.260 6.260

0.000 -0.449 -0.899 -1.349 -1.682

-6.260 -6.709 -7.159 -7.609 -7.942

-6.260 -6.260 -6.260 -6.260 -6.260

0.000 0.449 0.899 1.349 1.682

(8)

x(mm)

-7 7

-7 7

-7 7

-7 7

σ x σ x σ x σ x (MPa) 98.55 103.55 108.55 113.55

°

= θ 60

-7 7

-7 7

-7 7

-7 7

σ x σ x σ x σ x (MPa)

83.25 88.25 93.25 98.25 x(mm)

°

= θ 90

-7 7

-7 7

-7 7

-7 7

σ x σ x σ x σ x (MPa)

125.255 135.255 145.255 155.255 x(mm)

°

= θ 45 x(mm)

-7 7 -7 7 -7 7 -7 7

σ x σ x σ x σ x (MPa)

165.181 175.181 185.181 195.181

°

= θ 30

(MPa)

-7 7

-7 7

-7 7

-7 7

σ x σ x σ x σ x

308.125 328.125 348.125 368.125 x(mm)

°

= θ 0

Şekil 4. 0°, 30°, 45°, 60° ve 90° oryantasyon açıları için σ kalıntı gerilme bileşenlerinin dağılımı x

6. SONUÇLAR

Bu çalışmada, serbest ucundan P yüküne maruz tek yönlü takviyeli ankastre kompozit kiriş için analitik olarak elasto-plastik gerilme analizi yapılmış ve şu sonuçlar elde edilmiştir:

1. 30°, 45° ve 60° oryantasyon açılarında akma en üst yüzeyde başlar. En üst yüzeydeki σ kalıntı x gerilme bileşeninin değeri alt yüzeydeki σ x kalıntı gerilme bileşeninin değerinden daha büyük olduğu gözlenmiştir.

2. 0° ve 90° oryantasyon açıları için akma en üst ve en alt yüzeylerde aynı anda başlamaktadır.

3. Oryantasyon açıları arttıkça plastik bölgenin daha küçük x mesafelerinde başladığı görülmüştür.

4. σ kalıntı gerilme bileşeninin üst ve alt x yüzeylerde maksimum olduğu görülmüştür.

5. Tek yönlü takviye için akmanın örgü takviyeli kirişe göre daha önce başladığı görülmüştür.

6. Oryantasyon açısı arttıkça kirişin uzunluğu azalmaktadır. Maksimum elastik gerilmeler serbest uçtadır.

7. Kirişe uygulanan yük artırıldığı zaman akmanın daha önce başladığı görülmüştür.

8. Aynı x değeri için oryantasyon açısı arttıkça σ kalıntı gerilme bileşeni artmaktadır. x

9. Kirişin dayanımı kalıntı gerilmelerle arttırılabilir.

(9)

7. KAYNAKLAR

Esendemir, Ü. 2001. An Elasto-Plastic Stress Analysis in a Thermoplastic Composite Beam of Arbitrary Orientation Subjected to Transverse Uniformly Distributed Load, International Journal of Applied Mechanics and Engineering, 6 (2), 325-344.

Esendemir, Ü. 2002. An Elasto-Plastic Stress Analysis in a Polymer Matrix Composite Beam of Arbitrary Orientation Subjected to Transverse Linearly Distributed Load, Journal of Reinforced Plastics and Composites, 21 (8), 735-748.

Jegley, D. 1993. Impact Damage Graphite- Thermoplastic Trapezodial-Corrugation Sandwich and Semi-Sandwich Panels, Journal of Composite Materials, 25 (5), 526-538.

Jeronimidis, G., Parkyn, A. T. 1998. Residual Stresses in Carbon Fibre–Thermoplastic Matrix Laminates, Journal of Composite Materials, 22, 401-415.

Jones, R. M. 1975. Mechanics of Composite Materials, McGraw-Hill Kogakusha, Tokyo .

Karakuzu, R., Özcan, R. 1996. Exact Solution of Elasto-Plastic Stresses in a Metal Matrix Composite Beam of Arbitrary Orientation Subjected to Transverse Loads, Composites Science and Technology, 56, 1383-1389.

Lekhnitskii, S. G. 1981. Theory of Elasticity of an Anisotropic Body, Mir Publishers, Moscow.

Özcan, R. 2000. Elastic-Plastic Stress Analysis in Thermoplastic Composite Laminated Plates under in-Plane Loading, Composite Structures, 49,201- 208.

Sayman, O., Aksoy, S. 1982. Kompozit Malzemeler 108s. Ege Üniversitesi Matbaası, İzmir.

Sayman, O., Kayrıcı, M. 2000. An Elasto-Plastic Stress Analysis in a Thermoplastic Composite Cantilever Beam, Composite Science and Technology, 60, 623-631.

Smith, S. T., Teng, J. G. 2001. Interfacial Stresses in Plated Beams, Engineering Structures, 23, 857-871.

Tavman, I. H. 1996. Thermal and Mechanical Properties of Aluminium Powder Filled High- Density Polyethylene Composites, Journal of Applied Polymer Science, 62, 2161-2167.

Referanslar

Benzer Belgeler

• Daha sonra gruplararası kareler ortalaması grupiçi kareler ortalamasına bölünerek F değeri elde edilir. • Son olarak da hesaplanan F değeri ilgili serbestlik derecesi

Son çalışmalarla, mikrorobotların beşi birden, her biri farklı boyut ve sertlikte yapılandırıldığı zaman daha önceden planlanmış bir şekilde hep birlikte ilerleyebiliyor,

İstanbul’da tarihi, kültürel ve doğal alanların korunmasında “İmar Hakkı Aktarımı” nın bir koruma uygulama aracı olarak yasal ve mekansal anlamda

Yapılan bu çalışmada elde edilen sonuçlar aşağıda özetlenmektedir. Kompozit malzemelerin işlenebilirliği esnasında malzemelerin içyapısında deformasyon

Bu çalışmada, orta noktasından P yüküne maruz her iki tarafından desteklenmiş metal matriksli kompozit bir kiriş için analitik olarak elastik gerilme analizi yapılmıştır.. Bu

Şekil 8 (20x40)mm dikdörtgen delikli 90° takviyeli kompozit levha için n-n kritik kesiti üzerinde meydana gelen artık gerilmeler.. Şekil 9’da (40 x 20) mm dikdörtgen

Bu çalışmada, üniform yüklü çekme yüküne maruz dairesel delikli 0 ve 90 derece takviye edilmiş Al- çelik kompozit levhalar için elasto-plastik gerilme

Bu çalışmada, izotrop malzemeden veya metal matriksli kompozit malzemelerden imal edilen makina elemanlarında, sonlu elemanlar metodu kullanarak elastik ve elasto-plastik
