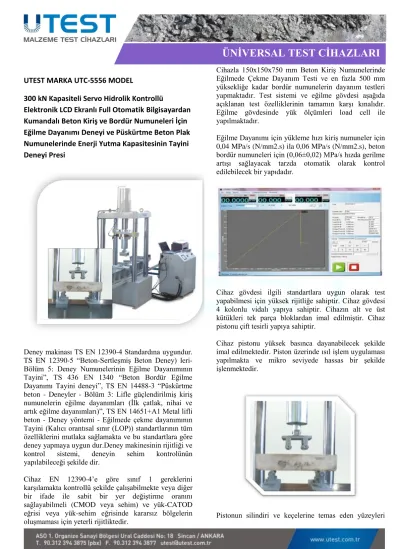

ÜNİVERSAL TEST CİHAZLARI
UTEST MARKA UTC-5556 MODEL
300 kN Kapasiteli Servo Hidrolik Kontrollü
Elektronik LCD Ekranlı Full Otomatik Bilgisayardan Kumandalı Beton Kiriş ve Bordür Numuneleri İçin Eğilme Dayanımı Deneyi ve Püskürtme Beton Plak Numunelerinde Enerji Yutma Kapasitesinin Tayini Deneyi Presi
Deney makinası TS EN 12390-4 Standardına uygundur.
TS EN 12390-5 “Beton-Sertleşmiş Beton Deney) leri- Bölüm 5: Deney Numunelerinin Eğilme Dayanımının Tayini”, TS 436 EN 1340 “Beton Bordür Eğilme Dayanımı Tayini deneyi”, TS EN 14488-3 “Püskürtme beton - Deneyler - Bölüm 3: Lifle güçlendirilmiş kiriş numunelerin eğilme dayanımları (İlk çatlak, nihai ve artık eğilme dayanımları)”, TS EN 14651+A1 Metal lifli beton - Deney yöntemi - Eğilmede çekme dayanımının Tayini (Kalıcı orantısal sınır (LOP)) standartlarının tüm özelliklerini mutlaka sağlamakta ve bu standartlara göre deney yapmaya uygun dur.Deney makinesinin rijitliği ve kontrol sistemi, deneyin sehim kontrolünün yapılabileceği şekilde dir.
Cihaz EN 12390-4’e göre sınıf 1 gereklerini karşılamakta kontrollü şekilde çalışabilmekte veya diğer bir ifade ile sabit bir yer değiştirme oranını sağlayabilmeli (CMOD veya sehim) ve yük-CATOD eğrisi veya yük-sehim eğrisinde kararsız bölgelerin oluşmaması için yeterli rijitliktedir.
Cihazla 150x150x750 mm Beton Kiriş Numunelerinde Eğilmede Çekme Dayanım Testi ve en fazla 500 mm yüksekliğe kadar bordür numunelerin dayanım testleri yapmaktadır. Test sistemi ve eğilme gövdesi aşağıda açıklanan test özelliklerinin tamamın karşı kınalıdır.
Eğilme gövdesinde yük ölçümleri load cell ile yapılmaktadır.
Eğilme Dayanımı için yükleme hızı kiriş numuneler için 0,04 MPa/s (N/mm2.s) ila 0,06 MPa/s (N/mm2.s), beton bordür numuneleri için (0,06±0,02) MPa/s hızda gerilme artışı sağlayacak tarzda otomatik olarak kontrol edilebilecek bir yapıdadır.
Cihaz gövdesi ilgili standartlara uygun olarak test yapabilmesi için yüksek rijitliğe sahiptir. Cihaz gövdesi 4 kolonlu vidalı yapıya sahiptir. Cihazın alt ve üst kütükleri tek parça bloklardan imal edilmiştir. Cihaz pistonu çift tesirli yapıya sahiptir.
Cihaz pistonu yüksek basınca dayanabilecek şekilde imal edilmektedir. Piston üzerinde ısıl işlem uygulaması yapılmakta ve mikro seviyede hassas bir şekilde işlenmektedir.
Pistonun silindiri ve keçelerine temas eden yüzeyleri
ÜNİVERSAL TEST CİHAZLARI
hassas bir şekilde taşlanmaktadır.
Cihazın alt tablası T slotlu olup ve mesnetler arasındaki açıklığı kolaylıkla ayarlanabilmektedir. Cihaz gövdesi aşağıdaki özelliklere sahiptir.
Yük Kapasitesi: 300 kN Piston Strok : 220 mm
Maksimum Düşey Test Açıklığı En az: 220 mm Maksimum Yatay Test Açıklığı En az: 1000 mm Kolonlar Arasındaki Mesafe En Az: 1200 x 250 mm Gösterge Aralığı : 0 ile 300 kN arasında
Cihazın gövdesinin en*boy*yüksekliği en fazla 1400 x 600 x 2250 mm dir. Belirtilen standartlara göre testleri yaparken gerekli olan alt ve üst çeneler ile numune arasına konup, numuneye yüklemeyi yapmada gerekli olan tüm aparatlar (mesnet elemanları ve yükü numuneye ileten yükleme elemanları) standartların belirttiği Ölçülere ve özelliklere uygundur.
Testi yapmada kullanılan tüm cihaz, alet, edevat ve aparatlar yukarda belirtilen standartlara uygun özelliklere sahip olup ayrıca zaman içerisinde deformasyon ve fiziksel bozulmalara uğramayacak sağlamlık ve rijitlikte dir.
Beton kiriş testindeki mesnet ve yükleme elemanlarının çapı 20 ının-40 mm arasında olan sert çelikten yapılmıştır. Silindir uzunlukları 160 mm, iki adet üst yükleme silindiri dahil olmak üzere, üç adet silindir eksenleri etrafında serbestçe dönebilir özelliktedir.
Deney numunesi boyuna eksenine dik düzlemde eğilebilirdir. Mesnet ve yükleme elemanlarının alt kısım
yüzeye düzgün oturmanın sağlanması için düz yapılmaktadır.
Bordür deneyleri için; mesnetlerin uzunluğu en az 30 cm, yük; çapı 40±l mm, kalınlığı en az 20 mm olan bir çelik yastık üzerine küresel yataklanmış başlık vasıtasıyla uygulanmaktadır.
Bordür deneyleri için; Mesnetler 20±l mm çapta, hareketli ve yuvarlaktır.
Orta noktadan yükleme deney düzeneği şekilde verildiği şekilde ve ölçülerdedir.
Beton eğilme dayanımı için eğilme yük uygulama düzeneklerine ait bütün silindirler, çelikten imal edilmiş ve çapları 20 mm ila 40 mm arasındadır.. Silindirlerin uzunlukları, deney numunesi genişliğinden 10 mm daha fazla dır. İki adet üst yükleme silindiri dâhil olmak
ÜNİVERSAL TEST CİHAZLARI
üzere, üç adet silindir, eksenleri etrafında serbestçe dönebilir ve deney numunesi boyuna eksenine dik düzlemde eğilebilir özelliktedir. TS EN 14488-3 standardına belirtilen ve şekli verilen çelik veya alüminyum imal edilmiş 2 adet yoke cihazı ile en az 0,02 mm çözünürlükte, kalibre edilmiş 2 adet elektronik deplasman transduseri verilmektedir
1. Mengene
2. Referans çubuk (kelepçelenmiş veya yapıştırılmış)
3. Yükleme için döner mesned 4. Yoke cihazı
5. Transdiiser
6. Konumlandırma vidası 7.
Not Yoke/transduser, yalnızca kiriş tarafında temsil edildiği gibi kirişin bir yanı yerine her iki yanından sabitlenebilmektedir.
Herhangi bir desteğin deformasyonu ve dönmesi hariç, eğilme sehimi, kirişin orta yüksekliğinden ve doğrudan destekler üzerinden (tarafsız eksenden) kirişe tutturulan yoke aparatı ve açıklık ortasına monte edilen elektronik transduserler yardımıyla ölçülmektedir. Deney makinesi, kirişin orta açıklığından numuneyi sabit sehim hızında yüklemek için transduserden kontrol edilmektedir. Yük sehim eğrisi sürekli olarak analog veya digital olarak
kaydedilmektedir. İki transduserin kullanılması durumunda ortalama açıklık sehimi belirlenmektedir.
Kirişin orta açıklığında, 0,5 mm’lik sehime kadar dakikada (0,25 ± 0,05) mm*lik sabit bir sehim hızında numune yüklenebilmekte ve deney makinesi transduserden kontrol edilebilmektedir. Bu noktadan sonra sehim hızı 1,0 mm/min’e artırılabilmektedir.
Cihaz bilgisayarında ilk çatlak, nihai eğilme dayanımı ve arta kalan eğilme dayanımları hesaplamalarını TS EN 14488-3 standardında belirtilen şekilde eğri ve grafiklerini çizerek otomatik olarak hesaplayabilmekte ve rapor çıktısında görünüp çıktıları alınabilmektedir. Cihaz TS EN 14651+A1 standardına göre metal lifli betonda eğilmede çekme dayanımını (kalıcı orantısal smıı(Lop)) tayinini CMOD ve sehim ölçerek yapabilmektedir. Deney için gerekli cihaz ve aparatlar (doğrusal yer değiştirme transduseri, transduserlerin montajı için çerçeve veya çene mesnet sistemleri, ölçme düzenekleri) cihazla birlikte verilmektedir.
Mesnet sistemleri şekillerde verildiği gibİdir
ÜNİVERSAL TEST CİHAZLARI
• Detay (çentik)
• Transduser (Klip ölçer)
• Bıçak sırtı
CMOD Ölçmek için tipik bir düzenek yukarıdaki şekildeki gibidir.
Boyutlar mm’dir.
• Sürgülü donanım
• Döner donanım
• Rijit çerçeve
• 1 mm kalınlığında alüminyum levha
• Transduser (Doğrusal değişken türevsel dönüştürücü)
• Yay mili
Bu deney için kullanılan yükleme düzeneğine ait silindir mesnetler çelikten imal edilmekte ve 30 mm ± 1 mm çaplı dairesel kesite sahiptir. Bu silindirler deney numunelerinin genişliğinden en az 10 mm daha uzundur.
Ayrıca temiz ve saydam bir yüzeye sahip tir.
Üst mesnet ile birlikte alttaki iki mesnet kendi ekseni etrafında serbestçe dönebilmekte ve deney numunesinin boyuna eksenine dik bir düzlemde eğimli olma yeteneğine sahiptir.
Destekleyici silindirlerin merkezleri arasındaki mesafe (mesnetler arası mesafe) 500 mm 'ye eşittir. Tüm mesafeler ± 2,0 mm doğrulukta doğru konumlarında ayarlanabilmektedir.
Cihaz hem sehim hem de CMOD’ un artış hızını kontrol edebilmektedir.
CMOD 0,05 mm/min sabit hızda artacak şekilde makine çalıştırılabilmekte CMOD = 0,1 mm’ye eşit olduğu durumda, CMOD 0,2 mm/min sabit hızda artacak şekilde kontrol edilebilmektedir.
Doğrusal yer değiştirme transduseri/transduserleri 0,01
ÜNİVERSAL TEST CİHAZLARI
mm doğrulukta yer değiştirme miktarını ölçebilmektedir.
Yük ve CMOD veya sehimin elektronik çıkışlarına doğrudan bağlanmış kaydetme hızı 5 kHz’ den daha az olmayan veri kayıt sistemlidir.
Cihaz bilgisayarında CMOD ve sehim arasındaki eşdeğerlik, Oransal sınır ve kalıcı eğilmede çekme dayanımları hesaplamalarım TS EN 14651+A1 standardında belirtilen şekilde eğri ve grafiklerini çizerek otomatik olarak hesaplayabilmekte ve rapor çıktısında görünüp çıktıları alınabilmektedir.
Cihaz TS EN 14488-5 standardına uygun olarak püskürtme betonda, plak numunelerde enerji yutma kapasitesinin tayini testi içinde kullanılabilmektedir.
Test makinası TS EN 12390-4 Standardında madde 4.2 ve 4.3’e uygundur. Minimum 300 kN kapasiteli basınç gövdesi, hidrolik ünite, full otomatik cloosed loop PID kontrollü elektronik sistemi, deneyleri bilgisayardan bağımsız yapabilen dijital gösterge, iki adet harici LVDT (0,01 mm hassasiyetinde ve 50mm ölçüm yapabilecek) bilgisayar yazılımdan oluşmaktadır. Cihaz için uluslararası izlenebilirliği olan l. sınıf kalibrasyon sertifikası (UME, TSE veya UMS’ den) verilecek olup, cihaz 1. sınıf veya daha iyisi dir.
Cihaz 300kN kapasiteli loadcell bulunmaktadır. Test sisteminde uzama sensörlerinin kullanılmasını sağlayacak aparatlar bulunmaktadır.
Elektronik ünite en az 5kHZ de deplasman veya yük kontrollü şekilde deney yapabilmektedir.
Dijital göstergesi LCD gösterge ekranlıdır.
Dijital gösterge üzerinde yük, deplasman ve harici 2 adet deplasman sensörünün değerleri görülebilmekte kalibrasyon yapılabilmektedir.
Dijital göstergeden bilgisayardan bağımsız olarak deney başlatılabilmekte durdurulabilmekte deney hızı girilebilmektedir.
Cihaz otomatik kalibrasyon fonksiyonuna sahiptir.
Cihazın kalibrasyonu ve lineerizasyonu kapalı devre çevrim sistemine sahip tir.
Cihaz LCD gösterge ekranına sahip tir.
LCD gösterge ekranı 5 beş haneye kadar değerleri gösterebilmektedir.
LCD gösterge ekranı üzerinden temel ekran ayarları kolaylıkla yapılabilmektedir.
• LCD gösterge ekranı en az 24 bit işlemci teknolojisine sahip olmalıdır.
• LCD gösterge ekranı en az 180.000 adım çözünürlüğe sahip olmalıdır.
• LCD gösterge ekranı sıfır nokta düzeltme özelliğine sahip tir.
• LCD gösterge ekranı en az 30 farklı numunelere uygun verileri test prosedürleri şeklinde
saklayabilmekte ve önceden tanımlanmış prosedürlere göre test yapabilmektedir.
• LCD gösterge ekranı N, kN, kg, kp, to, bar, mm, n/
mm2 ve Mpa gibi pek çok birimleri gösterebilmektedir
• LCD gösterge ekranı peek değeri kontrolü ve reset tuşuna sahip tir.
ÜNİVERSAL TEST CİHAZLARI
• LCD gösterge ekranı kN/sn ve Mpa/sn olarak gerçek zamanlı hızı gösterebilmektedir.
• LCD gösterge ekranı yüzde birimi olarak toplam kapasitenin trendini gösterebilmektedir.
• LCD gösterge ekranı kalibrasyon menüsü şifre korumalı ve yetkisiz girişlerini engelleyebilmektedir.
LCD gösterge ekranı en az 2 farklı kullanıcı seviyesine sahip ve her bir seviye şifre korumalıdır.Test sistemine sensörlerin adaptasyonu özel elektronik kart içeren sensör sökelleri (eeprom) aracılığı iledir.
Sensör soketleri bağlı olduğu sensörlerin tüm bilgilerini (kalibrasyon, sensör parametreleri ve lineerizasyon katsayıları vb.) kendi hafızasında saklayabilir özelliktedir. Böylece elektronik kontrol ünitesi değişse dahi, ilgili sensörler yeni elektronik kontrol birimi tarafından hiçbir veri (kalibrasyon verileri, parametre verileri, katsayı verileri v.b.) kaybedilmeksizin otomatik olarak tanınabilir özelliktedir. Sensör soketlerinin üzerinde ayar ve kalibrasyon verilerini değiştirebilmek ya da yazdırmak için fiziksel elektronik emniyet butonu vardır.Cihazın elektronik kontrol ünitesi video ekstensometre, otomatik ekstensometre, Lvdt, strain gauge, ısı sensörleri, dijital ölçüm araçları vb. çeşitli sensörlerin bağlanabilmesine olanak sağlamakta ve talep edildiğinde bu sensörler sisteme adapte edilebilmektedir.
Cihaz Servo hidrolik Servo valf tahrikli hidrolik güç ünitesi ile birlikte verilmektedir.
Servo hidrolik güç ünitesi hem yük hem deplasman hem de deformasyon kontrollü uygulamalar için uygun yapıda dır.
Cihaz yük, deplasman ve deformasyon kontrollü deneyleri otomatik bir şekilde gerçekleştirebilmekte ve kapalı devre çevrim kontrol özelliğine sahiptir.
Servo hidrolik güç ünitesi çok pistonlu yapıya sahip hidrolik pompa ile donatılmıştır. Bu hidrolik pompa yağ tankının içinde konumlanmış dır.
Servo hidrolik güç ünitesi bir adet Servo valf, basınç emniyet valfi, basınç transdüser ve gerekli tüm ekipmanlara sahiptir. Servo hidrolik güç ünitesinin yağ debisi en az l .5-9 lt/dk dır. Servo hidrolik güç ünitesinin yağ tankı en az 40 litre yağ alacak şekilde imal edilmektedir. Servo hidrolik güç Ünitesinde kullanılacak yağ viskozitesi 40 °C de 68 estk dır.
Servo valfi koruma amaçlı olarak sistemin yağı kullanım sırasında filtrelenmekte ve kullanılacak filtre en fazla 3 p dur.Cihazın en fazla enerji tüketimi 2.2 KW dır.
Servo hidrolik güç ünitesinin en x boy x yükseklik boyutları en fazla 650 x 850 x 2100 mm dir.
Cihaz otomatik elektronik kontrol ünitesine sahiptir.
ÜNİVERSAL TEST CİHAZLARI
Cihazın elektronik kontrol ünitesi en az 8 kanallı kapalı devre çevrim kontrollü ve en az 24 bit çözünürlüğe sahip olmalıdır.
Elektronik kontrol birimi en az 8 ve kHz ölçüm kontrol hızına sahip olup en az 5 kHz veri aktarabilmektedir.
Elektronik kontrol birimi en az 8 kontrol kanalı ve 16’ya kadar ölçüm kanalına sahiptir ve her bir kanaldan 5 kHz (saniyede 5000 data) veri toplayabilmektedir.
Elektronik kontrol birimi bilgisayar ile LAN bağlantısı ile haberleşmektedir.
Cihaz ile birlikte bir adet uzaktan kumanda konsolu verilmektedir. Bu dijital uzaktan kumanda konsolu en az 3 mt kablolu ve manuel olarak piston hareketini kontrol edebilmektedir. Uzaktan kumanda konsolu üzerinde 1 adet acil durum butonu vardır.
Deneyin bitirilme koşullarını gerektiğinde deney esnasında değiştirebilmek için deney süresince dijital göstergede o ana kadarki enerji değeri hesaplanıp görüntülenebilmektedir.
Teste dair, tek eksenli deneyler için: yük-zaman, gerilme-zaman, yük-eksenel (dikey) birim deformasyon, gerilme-eksenel birim deformasyon, enerji
hesaplamaları, yapılabilmektedir
Püskürtme beton plak numunelerde (600x600x100 mm) plaka testinde plakanın orta noktasından yükleme yapılarak yük-deformasyon eğrisi çizmektedir. Plakanın orta noktasından yük uygulanırken deformasyon kontrollü yükleme yapılacak ve deformasyon hızı mm/dak cinsinden ayarlanabilir özelliktedir.
Beton plağın orta noktasındaki deformasyon standartlarda istenilen değere kadar deneye devam edilecek ve istenilen değere ulaştığında otomatik olarak deneyi sonlandırıp yük- deformasyon eğrisi çizmektedir.
İstenmesi halinde numune kırılması oluncaya kadar da yük- deformasyon eğrisi çizmektedir.
Yük-deformasyon eğrisinden eğri altında kalan alan yazılım programı gereğince istenilen deformasyon değer aralıklarında hesap yapabilmekte ve bu alan depolanan enerjiyi vermektedir. Daha sonra da hesaplanan bu depolanan enerjiye bağlı olarak deformasyon grafiği çizmektedir.
Cihazın TS EN 14488-5 ve EFNARC standartlarına uygun iki farklı yükleme çerçevesi vardır. İlk çerçeve aşağıdaki şekilde verildiği üzere numunenin üzerine yerleştirildiği iç boyutları (500x500) mm, dış boyutları 600*600 mm olan rijit kare bir çerçevedir. Bu kare şeklindeki çerçeve kalıp mesnetlenme bölgeleri birlikte çalışacak olup, tek parça dır.
ÜNİVERSAL TEST CİHAZLARI
İkinci kalıp iç boyutları (500x500) mm, dış boyutları 600*600 mm olan rijit kare bir çerçevedir. Bu çerçevenin üzerinde iç boyutları (500 x500) mm dış boyutları (540x540) mm ve yüksekliği (20)mm olan rijit kare bir destek çerçevesi sabitlenmiştir. Plaka numuneleri bu destek üzerine yerleştirilebilmektedir. Bu malzemelerin yeterli sağlamlık ve sertliktedir. (sert çelikten yapılmış St 52 kalitesinde) Çerçevenin şekli aşağıdaki gibidir. Bu her iki çerçevede cihaz gövdesine sabitlenebilir ve çıkarılabilir özelliktedir.
Deney TS EN 14488-5 Standardına göre yapıldığında (1,0 ±0,1) mm /dak. hız ile yükleme yapmakta numunenin orta noktasındaki deformasyon 30 mm oluncaya kadar deney devam etmektedir. Ancak 25 mm’ye kadar olan deformasyondaki enerji depolama kapasitesi (Joule) hesaplanmaktadır.
EFNARC’ a göre deney yapıldığında (1,5 ±0,1) mm /dak. Hız ile yükleme yapmakta numunenin orta noktasındaki deformasyon 25 mm oluncaya kadar deney devam etmektedir. Enerji depolama kapasitesi (Joule) hesaplanmaktadır. Cihaz düzeneği, deformasyon ölçüm sensörleri cihazın başlığı, pistonları örnek resimde verildiği şekildedir
Cihaz düzeneği, deformasyon ölçüm sensörleri cihazın başlığı, pistonları örnek resimde verildiği şekildedir.
Cihaz ile birlikte bilgisayar yazılımı verilmektedir.
Yazılım Windows tabanlıdır.Cihazın bütün kontrolleri yazılım üzerinden yapılabilmektedir.
Kullanıcı otomatik olarak test prosedürü yazabilmekte ve önceden hazırlanmış olan prosedüre göre test yapabilmektedir.Yazılım birden fazla makinaya kontrol edebilecek özelliğe sahiptir. (En fazla 4) Yazılım hem nümerik hem de grafik olarak en fazla 20 kanala kadar veri toplayabilmekte ve kontrol sağlayabilmektedir.
Yazılım bağlı olan bütün sensörleri otomatik olarak tanımakta ve test yapabilmektedir.
Kullanıcı isteğe bağlı olarak, test prosedürünü değiştirebilmekte ve test sıralaması belirleyebilmektedir.
Günlük testler için test sıralamalarına göre otomatik olarak test yapabilmektedir. Yazılım en az 2 adet kullanıcı seviyesine sahip olup ve her bir seviye şifre korumalıdır. Yazılım birden fazla parametreleri ve formadan destekleyebilmektedir. Yazılım test sonrası rapor oluşturabilme Özelliğine sahiptir Yazılım döngüsel testler yapabilmesi için uygun özelliklere sahiptir.
Yazılım orijinal lisanslı olarak verilmektedir. Windows 7, Windows 8.1 ve Windows 10 ile uyumludur
