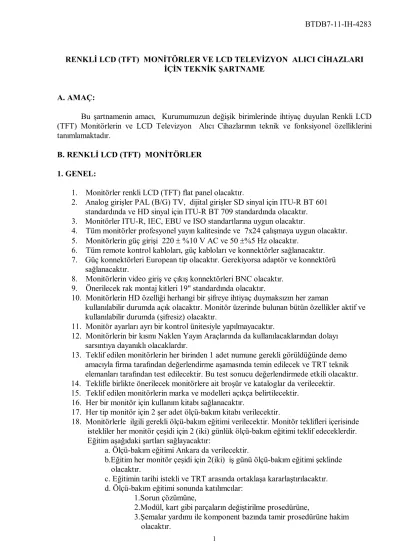

RENKLİ LCD (TFT) MONİTÖRLER VE LCD TELEVİZYON ALICI CİHAZLARI İÇİN TEKNİK ŞARTNAME

(1)

RENKLİ LCD (TFT) MONİTÖRLER VE LCD TELEVİZYON ALICI CİHAZLARI İÇİN TEKNİK ŞARTNAME

A. AMAÇ:

Bu şartnamenin amacı, Kurumumuzun değişik birimlerinde ihtiyaç duyulan Renkli LCD (TFT) Monitörlerin ve LCD Televizyon Alıcı Cihazlarının teknik ve fonksiyonel özelliklerini tanımlamaktadır.

B. RENKLİ LCD (TFT) MONİTÖRLER

1. GENEL:

1. Monitörler renkli LCD (TFT) flat panel olacaktır.

2. Analog girişler PAL (B/G) TV, dijital girişler SD sinyal için ITU-R BT 601 standardında ve HD sinyal için ITU-R BT 709 standardında olacaktır.

3. Monitörler ITU-R, IEC, EBU ve ISO standartlarına uygun olacaktır.

4. Tüm monitörler profesyonel yayın kalitesinde ve 7x24 çalışmaya uygun olacaktır.

5. Monitörlerin güç girişi 220  %10 V AC ve 50 %5 Hz olacaktır.

6. Tüm remote kontrol kabloları, güç kabloları ve konnektörler sağlanacaktır.

7. Güç konnektörleri European tip olacaktır. Gerekiyorsa adaptör ve konnektörü sağlanacaktır.

8. Monitörlerin video giriş ve çıkış konnektörleri BNC olacaktır.

9. Önerilecek rak montaj kitleri 19" standardında olacaktır.

10. Monitörlerin HD özelliği herhangi bir şifreye ihtiyaç duymaksızın her zaman

kullanılabilir durumda açık olacaktır. Monitör üzerinde bulunan bütün özellikler aktif ve kullanılabilir durumda (şifresiz) olacaktır.

11. Monitör ayarları ayrı bir kontrol ünitesiyle yapılmayacaktır.

12. Monitörlerin bir kısmı Naklen Yayın Araçlarında da kullanılacaklarından dolayı sarsıntıya dayanıklı olacaklardır.

13. Teklif edilen monitörlerin her birinden 1 adet numune gerekli görüldüğünde demo amacıyla firma tarafından değerlendirme aşamasında temin edilecek ve TRT teknik elemanları tarafından test edilecektir. Bu test sonucu değerlendirmede etkili olacaktır.

14. Teklifle birlikte önerilecek monitörlere ait broşür ve kataloglar da verilecektir.

15. Teklif edilen monitörlerin marka ve modelleri açıkça belirtilecektir.

16. Her bir monitör için kullanım kitabı sağlanacaktır.

17. Her tip monitör için 2 şer adet ölçü-bakım kitabı verilecektir.

18. Monitörlerle ilgili gerekli ölçü-bakım eğitimi verilecektir. Monitör teklifleri içerisinde istekliler her monitör çeşidi için 2 (iki) günlük ölçü-bakım eğitimi teklif edeceklerdir.

Eğitim aşağıdaki şartları sağlayacaktır:

a. Ölçü-bakım eğitimi Ankara da verilecektir.

b.Eğitim her monitör çeşidi için 2(iki) iş günü ölçü-bakım eğitimi şeklinde olacaktır.

c. Eğitimin tarihi istekli ve TRT arasında ortaklaşa kararlaştırılacaktır.

d. Ölçü-bakım eğitimi sonunda katılımcılar:

1.Sorun çözümüne,

2.Modül, kart gibi parçaların değiştirilme prosedürüne,

3.Şemalar yardımı ile komponent bazında tamir prosedürüne hakim olacaktır.

(2)

e. Eğitime katılacak kişi sayısı istekli ve TRT arasında ortaklaşa kararlaştırılacaktır.

19. Teklif edilen monitörlerin garanti süresi en az 2 yıl olacaktır.

20. Teknik şartnamenin her maddesine ayrı ayrı ve açık olarak cevap verilecektir.

2. MONİTÖRLER

Aşağıda belirtilen monitörler önerilecektir:

No: Teçhizat: Adet

1 5-5.6 inç rak tipi 3’lü. (19 inç rak genişliğinde)

10 2 7 inç rak tipi 2’li. (19 inç rak genişliğinde) 32

3 8-10 inç arası masa üstü. 22

4 15 inç masa üstü. 140

7 23-24 inç masa üstü. 30

a- 5-5.6 inç Masa Üstü Renkli LCD (TFT) Monitör:

1. 3’lü 5-5.6 inç renkli LCD (TFT) Monitör, 19 inç rak mount kitiyle kullanılabilecek şekilde ve bütün aparatlarıyla birlikte teklif edilecektir.

2. Monitörlerde en az 1 analog PAL kompozit video (loop-through veya loop out çıkışlı) girişi ve 2 SD/HD-SDI (loop-through veya loop out çıkışlı) girişi bulunacaktır.

3. Monitörlerin ön panelinde veya menülerinde renk, parlaklık ve kontrast ayarları bulunacaktır.

4. Monitörlerlerin fiziksel boyutları 16:9 ( veya 4:3) oranı formatında olacaktır.

5. Aşağıdaki teknik şartlar sağlanacaktır : Video Girişleri :

 Komposite : 1 Vpp  6dB, 75s, loop-through

 Seri Dijital Komponent : 0.8 Vpp , 75s, loop-through 6. Çözünürlük en az 800 X 480 (384000) piksel olacaktır.

7. Maksimum Parlaklık en az 300 Cd/m² olacaktır.

8. Görme açısı yatayda en az +,- 80º, dikeyde en az +,- 80º olacaktır.

9. Tepki süresi en fazla 8 ms olacaktır.

10. Monitörlerin ekranı üzerinde koruyucu tabaka varsa önerilecektir.

11. Monitörlerin renkli LCD (TFT) flat panelleri IPS veya eşdeğer teknolojiye sahip olacaktır.

b- 7 inç Masa Üstü Renkli LCD (TFT) Monitör:

1. Naklen Yayın aracında kullanılacak olan renkli LCD (TFT) Monitörler, 2’li olarak 19 inç rak mount kitiyle kullanılabilecek şekilde ve bütün aparatlarıyla birlikte teklif edilecektir.

2. Monitörlerin her birinde en az 1 analog PAL kompozit video (loop-through veya loop out çıkışlı) girişi ve 2 SD/HD-SDI (loop-through veya loop out çıkışlı) girişi bulunacaktır.

(3)

4. Monitörlerlerin fiziksel boyutları 16:9 ( veya 4:3) oranı formatında olacaktır.

 Seri Dijital Komponent : 0.8 Vpp , 75s, loop-through 6. Çözünürlük en az 800 X 480 (384000) piksel olacaktır.

11. Monitörlerin ağırlıkları en fazla 2.7 kg olacaktır.

c- 8,4-10 inç Arası Masa Üstü Renkli LCD (TFT) Monitör:

1. Dış çekimlerde kullanılacak olan renkli LCD (TFT) Monitör, masa üzerinde kullanılabilecek şekilde ve bütün aparatlarıyla (ayakları, bataryası vb. ) birlikte teklif edilecektir.

3. Monitörlerin ön panelinde veya menülerinde renk, parlaklık ve kontrast ayarları bulunacaktır. Yapılabilecek diğer kontroller açıklanacaktır.

4. Monitörlerlerin fiziksel boyutları 16:9, 16:10, 15:9 ( veya 4:3) oranı formatında olacaktır.

5. Aşağıdaki teknik şartlar sağlanacaktır : 6. Video Girişleri :

 Seri Dijital Komponent : 0.8 Vpp , 75s, loop-through

7. Çözünürlük en az 1024 X 600 (614400) veya 800X480 (384000) piksel olacaktır.

12. Gerekiyorsa güç adaptörü ve konnektörü, batarya ve gün ışığında kullanmak için gerekli olan tüm aparatlar sağlanacaktır.

13. V mount akü takma yeri olacaktır.

d- 15 inç Renkli Masa Üstü LCD (TFT) Monitör:

1. Monitörlerden 130 adedi masa üzerinde kullanılabilecek şekilde, 10 adedi ise 19 inç rak mount kiti ve masa üzerinde kullanılabilecek şekilde aparatlarıyla birlikte teklif edilecektir.

2. Monitörlerden 3 adedi kamera üzerinden güç kullanımlı (12 V DC) olarak teklif edilecektir.

(4)

5. Monitörlerlerin fiziksel boyutları 4:3, 15:9 (veya 16:9) oranı formatında olacaktır. 4:3/16:9 veya 4:3/15/9 seçilebilme özelliği olacaktır.

 Seri Dijital Komponent : 0.8 Vpp , 75s, loop-through 7. Çözünürlük en az 1024x768 (786432) piksel olacaktır.

12. Gerekiyorsa güç adaptörü ve konnektörü sağlanacaktır.

13. Monitörlerin yüksekliği masa üstü aparatlarıyla birlikte en fazla 33 cm olmalıdır.

e- 17 inç ve 20 inç Renkli LCD (TFT) Monitör:

1. Monitörler masa üzerinde kullanılabilecek şekilde aparatlarıyla birlikte teklif edilecektir.

2. Monitörlerin her birinde en az 1 analog PAL kompozit video (loop-through veya loop out çıkışlı) girişi ve 2 HD/SDI (loop-through veya loop out çıkışlı) girişi bulunacaktır.

4. 17 inç monitörlerin embedded sesi kendi üzerinden dinlenebilir ve ses seviyeleri görüntülenebilir olacaktır.

5. Monitörlerlerin fiziksel boyutları 4:3, 5:4 veya 16:9 oranı formatında olacaktır.

 Seri Dijital Komponent : 0.8 Vpp , 75s, loop-through

7. Çözünürlük en az 1280x768 (983040) veya 1366X768 (1049088) piksel olacaktır.

12. Gerekiyorsa güç adaptörü ve konnektörü sağlanacaktır.

f- 23-24 Arası Renkli Masa Üstü LCD (TFT) Monitör:

1. Monitörler masa üzerinde kullanılabilecek şekilde aparatlarıyla birlikte teklif edilecektir.

2. Fiziksel boyutları 16:9 (16:10 veya 15:9 da olabilir) formatına uygun ve 16:9/4:3 seçilebilir olacaktır.

3. Monitörlerin her birinde en az 1 analog PAL kompozit video (loop-through veya loop out çıkışlı) girişi ve 2 HD/SD-SDI (loop-through veya loop out çıkışlı) girişi bulunacaktır.

4. Teklif edilen monitörlerin tally ışıkları olacaktır.

6. Aşağıdaki teknik şartlar sağlanacaktır :

(5)

Video Girişleri :

 Komposite : 1 Vpp, 75s, loop-through

 Seri Dijital Komponent : 0.8 Vpp, 75s, loop-through 7. Çözünürlük en az 1920x1080 (2073600) piksel olacaktır.

8. Maksimum Parlaklık en az 250 cd/m² olacaktır.

9. Kontrast oranı en az 500:1 olacaktır.

13. Monitörlerin yüksekliği masa üstü aparatlarıyla birlikte en fazla 50 cm olmalıdır.

C. LCD TELEVİZYON ALICI CİHAZLARI

1. GENEL İHTİYAÇLAR

1. Teklif edilen cihazlar 200-240 VAC ve 50 Hz (5%) monofaze şebeke gerilimi ile sorunsuz olarak çalışacaktır.

2. Teklif edilen cihazların elektrik kablosu ve tüm bağlantı kabloları konektörleri ile hazırlanmış şekilde cihazla birlikte verilecektir.

3. Teklif edilen cihazlar sürekli çalışabilecek kapasitede (7 gün/24 saat) olacaktır.

4. Teklif edilen cihaz piyasaya en son sürülmüş ve en son teknolojiye sahip olacaktır.

5. Teklif edilen cihazın marka ve modeli açıkça belirtilecektir.

6. Teklif edilen cihazın duvara asma aparatı ve sehpa ayağı cihazla birlikte verilecektir.

7. Cihazların rengi siyah olacaktır.

8. Teklif edilen cihaz uzaktan kumandalı olacak, uzaktan kumanda ünitesi ve pilleri cihazla birlikte verilecektir.

9. Teklif edilen cihazın garanti süresi en az 2 yıl olacaktır.

10. Teklif edilen cihazda üretim hatasından dolayı arıza çıkması durumunda cihaz yenisi ile değiştirilecektir.

11. Teklif edilen her bir cihaz için kullanım kitabı verilecektir..

12. Teknik şartnamenin her maddesine ayrı ayrı ve açık olarak cevap verilecektir.

2. TEKNİK VE FONKSİYONEL İHTİYAÇLAR

a- 19 inç, 22 inç ve 26-27 inç LCD Televizyon Alıcı Cihazı:

1. Cihaz HD Ready olacaktır.

2. Cihazın ekran çözünürlüğü en az 1366x768 olacaktır.

3. Cihaz geniş ekran olacaktır. Ancak 4/3 görüntü formatındaki resimler de sorunsuz olarak izlenebilecektir.

4. Cihazın görüntü tepki süresi en fazla 8 ms olacaktır.

5. Cihazın Kontrast oranı en az 8000/1 olacaktır.

6. Cihazın parlaklık değeri en az 300cd/m²olacaktır.

7. Cihaz PAL-B/G renkli yayın sistemine sahip olacaktır.

8. Cihazda VHF bandı (2-12. kanallar), UHF bandı (21-69. kanallar) ve S bandı (S1-S41.

kanallar) yayınları alabilen tuner bulunacaktır.

9. Cihaz en az 480/60p, 576/50i, 576/50p, 720/50p, 720/60p, 1080/50i, 1080/60i, 1080/50p, 1080/60p tarama formatlarını desteklemelidir.

10. Cihazın izleme açısı en az 170/160 (H/V) derece olacaktır.

11. Cihazda OSD (On Screen Dısplay) menü özelliği olacaktır.

(6)

12. Cihazda teleteks olacaktır.

13. Cihaz ekranında sabit görüntülerden dolayı iz kalmaması (screen burn-in olmaması) için, gerekli teknolojik önlem alınmış olmalıdır.

14. Cihaz VHF, UHF ve S-bandındaki(S1-S41. kanallar) tüm Televizyon Kanallarını otomatik olarak arayıp (Automatic Tuning System), ayrı belleklere kaydedebilecektir.

15. Cihaz, VHF, UHF ve S-bandındaki(S1-S41. kanallar) tüm Televizyon Kanallarını manuel olarak arama ve kaydetme özelliğine sahip olacaktır.

16. Cihazın dahili hoparlör sistemi olacak ve ses çıkış gücü en az 2x3 W olacaktır.

17. Cihazda, hareketli görüntülerde ve detaylı sahnelerde kaliteli ve kusursuz resim elde etmek için son teknolojiler kullanılmış olacaktır.

18. Cihazda, ekrandaki nesnenin konturunu insan gözünün en iyi algılayabilmesini sağlayacak iyileştirme teknolojisi kullanılmış olacaktır.

19. Cihazda 3D renk yönetimi sistemi bulunacaktır.

20. Cihazda 3D dijital tarak filtre bulunacaktır.

21. Cihazda Composite Video, HDMI , PC, Scart(giriş/çıkış) ve RF girişi bulunacaktır., 22. Cihazın güç tüketimi çalışma modunda en fazla 70 W, bekleme modunda en fazla 1W

olacaktır.

b- 32 inç, 37 inç ve 40-42 inç arası LCD Televizyon Alıcı Cihazları:

1. Cihaz FullHD olacaktır.

2. Cihazın ekran çözünürlüğü 1920x1080 olacaktır.

3. Cihazın ekran En/Boy oranı 16/9 olacaktır. Ancak 4/3 görüntü formatındaki resimler de sorunsuz olarak izlenebilecektir.

4. Cihazın ekran tarama frekansı en az 100 Hz olacaktır.

5. Cihazın görüntü tepki süresi en fazla 5 ms olacaktır.

6. Cihazın Kontrast oranı en az 35.000/1 olacaktır.

7. Cihazın parlaklık değeri en az 500cd/m²olacaktır.

8. Cihaz PAL-B/G renkli yayın sistemine sahip olacaktır.

9. Cihazda VHF bandı(2-12. kanallar), UHF bandı(21-69. kanallar) ve S bandı(S1-S41.

kanallar) yayınları alabilen tuner bulunacaktır.

10. Cihazda DVB-T tuner bulunacaktır.

11. Cihazın tarama formatları en az 480/60i, 480/60p, 576/50i, 576/50p, 720/50p, 720/60p, 1080/50i, 1080/60i, 1080/50p, 1080/60p olacaktır.

12. Cihazın izleme açısı en az 178/178 (H/V) derece olacaktır.

13. Cihazda OSD (On Screen Dısplay) menü özelliği olacaktır.

14. Cihazda teleteks olacaktır.

15. Cihaz ekranında sabit görüntülerden dolayı iz kalmaması (screen burn-in olmaması) için, gerekli teknolojik önlem alınmış olmalıdır.

16. Cihaz VHF, UHF ve S-bandındaki(S1-S41. kanallar) tüm Televizyon Kanallarını otomatik olarak arayıp (Automatic Tuning System), ayrı belleklere kaydedebilecektir.

17. Cihaz, VHF, UHF ve S-bandındaki (S1-S41. kanallar) tüm Televizyon Kanallarını manuel olarak arama ve kaydetme özelliğine sahip olacaktır.

18. Cihaz, en az 100 bellek kapasitesine sahip olacaktır.

19. Cihazın uzaktan kumandası ile tuner ayarları dahil tüm ayarlar yapılabilecektir.

20. Cihazda dahili hoparlör sistemi bulunacak ve toplam ses çıkış gücü en az 2x10W olacaktır.

21. Cihazda, hareketli görüntülerde ve detaylı sahnelerde kaliteli ve kusursuz resim elde etmek için son teknolojiler kullanılmış olacaktır.

22. Cihazda, ekrandaki nesnenin konturunu insan gözünün en iyi algılayabilmesini sağlayacak iyileştirme teknolojisi kullanılmış olacaktır.

23. Cihazda 3D renk yönetimi sistemi bulunacaktır.

(7)

24. Cihazda 3D dijital tarak filtre bulunacaktır.

25. Cihazda Compenent Video, Composite Video, HDMI, , PC, Scart(giriş/çıkış), RF, USB2.0 ve kulaklık çıkışı bulunacaktır.

26. Cihazın güç tüketimi çalışma modunda en fazla 240 W, bekleme modunda en fazla 1W olacaktır.
