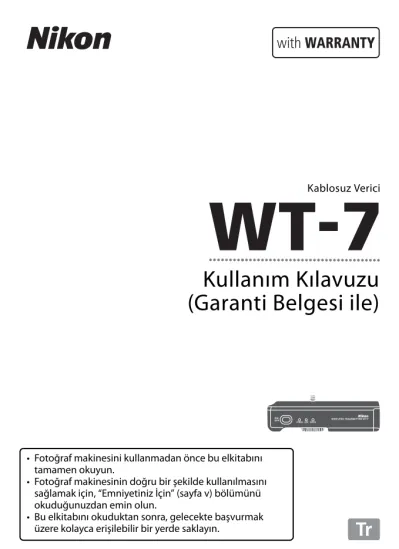

Kullanım Kılavuzu (Garanti Belgesi ile)

(1)

Kullanım Kılavuzu (Garanti Belgesi ile)

Kablosuz Verici

WT-7

(2)

WT-7 Sizin için Neler Yapabilir

Bu elkitabı, WT-7’nin fotoğraf makinesine nasıl takılacağını ve fotoğraf makinesinin bir bilgisayara, ftp sunucusuna veya diğer cihazlara Ethernet veya kablosuz ağlar üzerinden nasıl

bağlanacağını anlatır. Ayrıca bir bağlantı kurulduktan sonra gerçekleştirilebilecek işlemleri de anlatır.

WT-7’yi bağlamadan önce, fotoğraf makinesi ve WT-7 donanım yazılımının en son sürüme güncellendiğini onaylayın. Daha fazla bilgi için xiv. sayfada listelenen web sitelerini ziyaret edin.

WT-7 ağ işlevini kullanmadan önce fotoğraf makinesini bir ağa bağlayın.

Ethernet Ağları

Bir bilgisayara bağlamaya ilişkin bilgi için bkz. sayfa 10.

Bir ftp sunucusuna bağlamaya ilişkin bilgi için bkz. sayfa 58.

Kablosuz Ağlar

(3)

WT-7 Sizin için Neler Yapabilir Bir ağ bağlantısı kurulduktan sonra şunları yapabilirsiniz:

Mevcut fotoğrafları ve filmleri yükleme

Fotoğrafları uzaktan çekme veya fotoğraflara uzaktan göz atma

Resim Aktarımı (032) FTP Yüklemesi (078)

Bilgisayar

ftp sunucusu

Fotoğraf Makinesi Kontrolü (037) HTTP Sunucusu (040)

Camera Control Pro 2

Akıllı cihaz

Bilgisayar

(4)

WT-7 Sizin için Neler Yapabilir

Ticari Marka Bilgileri

IOS, Cisco Systems, Inc.’ın Amerika Birleşik Devletleri ve/veya diğer ülkelerdeki bir ticari markası veya tescilli ticari markasıdır ve lisans altında kullanılır. Windows, Microsoft Corporation’ın Amerika Birleşik Devletleri ve/veya diğer ülkelerde bir tescilli ticari markası veya ticari markasıdır.

Mac, OS X, iPhone ve iPad, Apple Inc.’ın Amerika Birleşik Devletleri ve/veya diğer ülkelerde tescilli ticari markalarıdır. XQD, Sony Corporation’ın bir ticari markasıdır. SD, SDHC ve SDXC logoları, SD-3C, LLC.’nin ticari markalarıdır. Bu elkitabında veya bu Nikon ürünüyle birlikte verilen diğer dokümanlarda adı geçen diğer tüm ticari adlar, kendi sahiplerinin ticari markaları veya tescilli ticari markalarıdır.

Hafıza Kartları

Bu elkitabı boyunca XQD ve SD hafıza kartları, “hafıza kartları” olarak adlandırılır.

Apple Public Source Lisansı

Bu üründe http://developer.apple.com/opensource/ URL’sinde bulunan Apple Public Source Lisansına tâbi Apple mDNS kaynak kodu

bulunmaktadır.

Bu dosyada Orijinal Kod ve/veya Orijinal Kod üzerinde Apple Public Source Lisansı Sürüm 2.0’da (“Lisans”) tanımlanan ve buna tâbi olarak yapılan Değişiklikler bulunur. Bu dosyayı, Lisansa uygun değilse kullanamazsınız. Lütfen Lisansın bir kopyasını

http://www.opensource.apple.com/license/apsl/ adresinden edinin ve bu dosyayı kullanmadan önce dikkatle okuyun.

Lisans kapsamında dağıtılan Orijinal Kod ve tüm yazılımlar, “OLDUĞU GİBİ” bazında, AÇIK VEYA ÖRTÜLÜ HERHANGİ BİR TAAHHÜT OLMAKSIZIN DAĞITILIR VE APPLE BURADA, SATILABİLİRLİK, ÖZEL BİR AMACA

UYGUNLUK, SESSİZ KULLANIM VEYA İHLAL ETMEME DAHİL OLMAK ANCAK BUNLARLA SINIRLI OLMAMAK ÜZERE, BU ŞEKİLDEKİ TÜM

(5)

Emniyetiniz İçin

Nikon ürününüzün hasar görmesini önlemek veya kendinize veya diğer insanlara zarar vermemek için, bu cihazı kullanmadan önce aşağıdaki emniyet önlemlerinin tamamını okuyun. Bu emniyet talimatlarını ürünü kullanan herkesin okuyacağı bir yerde bulundurun.

Bu bölümde listelenen önlemlere uyulmamasından kaynaklanabilecek sonuçlar aşağıdaki sembol ile gösterilmektedir:

❚❚UYARILAR

A Parçalarına ayırmayın

Ürünün dahili aksamına dokunulması yaralanmaya yol açabilir. Arıza halinde, ürün sadece yetkili bir teknisyen tarafından tamir edilmelidir.

Düşme veya kaza neticesinde ürünün kırılması halinde, pili ve/veya AC adaptörünü çıkarın ve daha sonra incelenmesi için ürünü bir Nikon yetkili servis merkezine götürün.

A Arıza halinde derhal kapatın

Cihazdan duman veya alışılmadık bir koku geldiğini fark edecek olursanız yanmamaya dikkat ederek derhal AC adaptörünü prizden çekin ve pili çıkarın. Çalıştırmaya devam edilmesi yaralanmaya neden olabilir. Pili çıkardıktan sonra cihazı incelenmesi için bir yetkili Nikon servis temsilcisine götürün.

A Yanıcı gazların yakınında kullanmayın

Elektronik cihazı yanıcı gazların yakınında kullanmayın; bu şekilde kullanım patlama veya yangına sebep olabilir.

A Kuru tutun

Suya daldırmayın veya suya ya da yağmura maruz bırakmayın. Bu önlemin alınmaması yangın veya elektrik çarpmasından dolayı yaralanmaya ya da

Bu simge uyarıları ifade eder. Olası bir yaralanmayı önlemek için, bu Nikon ürününü kullanmadan önce tüm uyarıları okuyun.

A

(6)

Emniyetiniz İçin

A Çocukların erişemeyeceği yerde bulundurun

Bu önlemin alınmaması yaralanmalara yol açabilir. Ayrıca, küçük parçaların boğulma tehlikesi oluşturabileceğini unutmayın. Çocuklar bu makinenin herhangi bir parçasını yutarlarsa, hemen bir hekime başvurun.

A Cihazlar açıkken veya kullanılıyorken kablosuz verici, pil veya şarj cihazı ile uzun süre temas halinde kalmayın

Cihazın parçaları ısınabilir. Cihaz deriyle uzun süre doğrudan temas eder halde kaldığında düşük sıcaklık yanıklarına neden olabilir.

A Ürünü kapalı bir otomobilin içi veya doğrudan güneş ışığı altı gibi aşırı derecede yüksek sıcaklıklara maruz kalacağı yerlerde bırakmayın

Bu önlemin alınmaması hasara veya yangına neden olabilir.

A Pilleri kullanırken uygun önlemlere uyun

Uygun şekilde kullanılmadığında piller sızıntı yapabilir, aşırı ısınabilir, kırılabilir veya tutuşabilir. Bu üründe pilleri kullanırken aşağıdaki önlemlere uyun:

• Sadece bu makine için onaylanmış pilleri kullanın.

• Pil üzerinde kısa devre yapmayın veya pili parçalamayın.

• Pili veya pilin içine takıldığı cihazı güçlü fiziksel darbelere maruz bırakmayın.

• Pil değiştirilirken ürünün kapalı olduğundan emin olun. AC adaptör kullanıyorsanız, prize takılı olmadığından emin olun.

• Pili baş aşağı veya ters yönde yerleştirmeye çalışmayın.

• Pili ateşe veya aşırı ısıya maruz bırakmayın.

• Suya daldırmayın veya maruz bırakmayın.

• Pili taşırken terminal kapağını tekrar yerine yerleştirin. Pili kolye veya toka gibi metal nesneler ile birlikte taşımayın veya depolamayın.

• Piller tam olarak boşaldığında sızıntıya meyillidir. Ürünün hasar görmemesi için, şarjı bittiğinde pili çıkardığınızdan emin olun.

• Pil kullanılmadığında, terminal kapağını takın ve serin, kuru bir ortamda saklayın.

• Pil kullanımdan hemen sonra veya ürün pil gücüyle uzun bir süre kullanıldığında sıcak olabilir. Pili çıkarmadan önce kablosuz vericiyi kapatın ve pilin soğumasına izin verin.

• Pilde renk değişikliği veya şekil bozukluğu gibi bir değişiklik fark

(7)

Bildirimler

• Bu ürünün beraberindeki kılavuzların hiçbir bölümü, Nikon’un ön yazılı izni olmadan herhangi bir şekilde çoğaltılamaz, yayınlanamaz, kopyası çıkarılamaz, bir erişim sistemi içine kaydedilemez veya başka bir dile tercüme edilemez.

• Nikon bu elkitaplarında açıklanan donanım ve yazılımların görünümünü ve teknik özelliklerini istediği zaman ve önceden bildirimde bulunmaksızın değiştirme hakkını saklı tutar.

• Nikon bu ürünün kullanımından kaynaklanan herhangi bir zarardan sorumlu tutulamaz.

• Bu kılavuzlardaki bilgilerin doğru ve eksiksiz olması için her türlü çabanın sarf edilmiş olmasına karşın, tespit edeceğiniz herhangi bir hatayı veya ihmali kendi bölgenizdeki Nikon temsilcisinin dikkatine sunmanız halinde müteşekkir oluruz (adresler ayrıca verilmiştir).

Bu ürün Amerika Birleşik Devletleri İhracat İdaresi Yönetmelikleri (EAR) ile kontrol edilmektedir. Bu yazının yazıldığı an itibariyle ambargoya veya özel kontrollere tabi aşağıdaki ülkeler dışındaki diğer ülkelere ihracat için Amerika Birleşik devletleri hükümetinin izni gerekli değildir: Küba, İran, Kuzey Kore, Sudan ve Suriye (liste değişebilir).

Kablosuz cihazların kullanımı bazı ülke veya bölgelerde yasak olabilir. Bu ürünün kablosuz özelliklerini satın alınan ülke dışında kullanmadan önce bir yetkili Nikon servis temsilcisi ile irtibata geçin.

Telif hakkı

Telif hakkı bildirimlerine riayet. Telif hakkı yasası altında, telif hakkı olan çalışmaların fotoğraf makinesi ile çekilen fotoğrafları veya kayıtları telif hakkı sahibinin izni olmadan kullanılamaz. Kişisel kullanım için istisnalar geçerlidir ancak sergilerin ve canlı performansların fotoğrafları veya kayıtları olması durumunda kişisel kullanımın bile kısıtlanabileceğini unutmayın.

DİKKAT

PİL DEĞİŞİMİNDE YANLIŞ TÜRDE PİL KULLANILMASI PATLAMA RİSKİNE YOL AÇAR. KULLANILMIŞ PİLLER TALİMATLARA GÖRE ATILMALIDIR.

Güvenlik

Bu ürünün faydalarından birinin de başkalarının menzili içinde özgürce kablosuz veri alışverişine bağlanmasına olanak sağlaması olmasına rağmen,

(8)

Bildirimler

R&TTE Direktifi

Biz, üretici (Nikon Corporation) olarak bu Kablosuz Vericinin (WT-7) 1999/5/EC Direktifinin olmazsa olmaz gereksinimleri ve diğer ilgili hükümleri ile uyumlu olduğunu beyan ederiz.

AEEE Yönetmeliğine Uygundur

Bu sembol elektrikli ve elektronik donanımın ayrı bir şekilde toplanacağını belirtir.

• Bu ürün uygun bir toplama noktasında ayrı olarak toplanmalıdır.

Evsel atık olarak atmayın.

• Ayrı toplama ve geri dönüşüm, doğal kaynakları korumaya ve yanlış atım sonucu oluşabilen insan sağlığı için olumsuz sonuçları engellemeye yardımcı olur.

• Daha fazla bilgi için satıcınıza veya atık yönetiminden sorumlu yerel yetkililere başvurun.

Uygunluk Beyanı

R&TTE ile ilgili olarak ürünlerimiz için Orijinal Uygunluk Beyanının bir kopyası aşağıdaki web sitesinde bulunabilir:

http://imaging.nikon.com/support/pdf/DoC_WT-7.pdf

Bu cihaz radyo frekansı yönetmelikleri ile uyumludur. Bu cihaza eklenmeyen sertifikasyon etiketlerinin içeriği aşağıda verilmiştir.

AT BE BG CY CZ DK EE FI

FR DE GR HU IE IT LV LT

LU MT NL PL PT RO SK SI

ES SE GB IS LI NO CH TR

HR

(9)

Bildirimler Mevcut Kanallar

WT-7’nın dört versiyonu vardır, her biri kablosuz cihazların kullanımını yöneten yerel yönetmelikler ile uyumlu olarak farklı bir bölgede kullanılmak için amaçlanmıştır (aşağıdaki tabloda listelenmeyen ülkelere ilişkin bilgiler için bir Nikon temsilcisi ile iletişim kurun). Her modeli yalnızca amaçlandıkları bölgede kullanın.

Versiyon Kullanım yeri Kanallar

2,4 GHz bandı 5 GHz bandı

WT-7

32 EU-EFTA ülkesi (Avusturya, Almanya, Belçika, Birleşik Krallık, Bulgaristan, Çek Cumhuriyeti, Danimarka, Estonya, Finlandiya, Fransa, Hırvatistan, Hollanda, İrlanda, İspanya, İsveç, İsviçre, İtalya, İzlanda, Kıbrıs, Letonya, Lihtenştayn, Litvanya, Lüksemburg, Macaristan, Malta, Norveç, Polonya, Portekiz, Romanya, Slovakya, Slovenya, Yunanistan), Avustralya, Güney Afrika, Japonya, Suudi Arabistan, Tayland, Türkiye, Yeni Zelanda

1–13 36–64,

100–140

WT-7A

Arjantin, Brezilya, Kanada, Şili, Hindistan, Meksika, Panama, Tayvan, A.B.D.

1–11 36–64,

149–165

WT-7B Kore, Rusya, Singapur 1–13 36–64

WT-7C Çin, Hong Kong, Malezya 1–13 149–165

(10)

Bildirimler

5 GHz bandı

5 GHz bandı için mevcut kanallar aşağıda listelenmiştir.

Versiyon Konum Mod

Kanallar

W52 W53 W56 W58

36–48 52–64 100–140 149–165

WT-7

İç mekan Altyapı ✔ ✔ ✔ —

Erişim noktası — — — —

Dış mekan Altyapı Yasak Yasak ✔ —

WT-7A

İç mekan Altyapı ✔ ✔ — ✔

Dış mekan Altyapı Yasak Yasak — ✔

WT-7B

İç mekan Altyapı ✔ ✔ — —

Dış mekan Altyapı ✔ ✔ — —

WT-7C

İç mekan Altyapı — — — ✔

Dış mekan Altyapı — — — ✔

(11)

İçindekiler

WT-7 Sizin için Neler Yapabilir ... ii

Emniyetiniz İçin ...v

Bildirimler ...vii

Giriş 1

WT-7’nin Parçaları...2

Hazırlanırken ...4

Desteklenen Ağ İşlevleri...8

Aktarım, Kontrol ve HTTP 10

Ethernet Bağlantıları... 10

1. Adım: Cihazları Bağlama ... 11

2. Adım: Donanımı Ethernet Bağlantıları için Yapılandırma... 12

3. Adım: Bağlantı Sihirbazı ... 13

4. Adım: Eşleştirme ... 16

Kablosuz Bağlantılar ... 18

1. Adım: Cihazları Hazırlama... 20

2. Adım: Fotoğraf Makinesi Kablosuz Özelliğini Etkinleştirin ... 21

3. Adım: Bağlantı Sihirbazı ... 22

4. Adım: Ağ Ayarları... 29

Resim Aktarımı... 32

Fotoğraf Makinesi Kontrolü ... 37

HTTP Sunucusu ... 40

(12)

FTP 58

Ethernet Bağlantıları... 58

1. Adım: Donanımı Bağlama ...59

2. Adım: Donanımı Ethernet Bağlantıları için Yapılandırma ...60

3. Adım: Bağlantı Sihirbazı...61

Kablosuz Bağlantılar ... 65

1. Adım: Cihazları Bağlama...66

2. Adım: Fotoğraf Makinesi Kablosuz Özelliğini Etkinleştirin...67

3. Adım: Bağlantı Sihirbazı...68

4. Adım: Ağ Ayarları ...75

FTP Yüklemesi... 78

Menü Kılavuzu 83

Donanım Seç ... 83

Ağ Ayarları... 84

Profil Listesi...84

Profil Oluştur ...84

Karta/Karttan Kopyala...85

Ağ Profillerini Silme ...85

Ağ Profillerini Düzenleme ...86

Seçenekler ... 89

Otomatik Gönder...89

Gönderdikten Sonra Sil ...89

Dosyayı Farklı Gönder ...89

Aynı Addaysa Üzerine Yaz ...90

(13)

Tümünün Seçimini Kaldır?... 91

HTTP Kullanıcı Ayarları ... 91

Pil Bilgisi... 91

Güç Tasarrufu ... 91

Oto. Kapanma Gecikmesi ... 92

MAC Adresi... 92

Donanım Yazılımı Sürümü... 92

Ekler 93

Bir Bilgisayar Üzerinde Profil Oluşturma ... 93

Bir FTP Sunucusu Oluşturma ... 95

Manuel Profil Oluşturma...103

Sorun Giderme ...105

Teknik Özellikler...107

Dizin ...110

Garanti Koşulları - Nikon Avrupa Hizmet Garantisi ...115

(14)

A

Temel Bilgiler

Bu elkitabı, ftp sunucuları ve yerel alan ağlarına (LAN’lar) dair temel bir bilgiye sahip olunduğunu varsaymaktadır. Cihazların bir ağ üzerinde kurulması, yapılandırılması ve kullanılmasına ilişkin daha fazla bilgi için üretici veya ağ yöneticisi ile irtibat kurun.

A

^Resimler

Bu elkitabında gösterilen yazılım ve işletim sistemi diyalogları, mesajları ve ekran görüntüleri kullanılan işletim sistemine bağlı olarak farklılık gösterebilir. Temel bilgisayar işlemleri hakkında daha fazla bilgi için bilgisayarla veya işletim sistemiyle birlikte verilen dokümanlara bakın.

A

Fotoğraf Makinesi Kontrolleri

Bu elkitabında anlatılan fotoğraf makinesi işlemleri D500 içindir. Diğer fotoğraf makineleri için işlemler farklılık gösterebilir.

A

Yaşam Boyu Öğrenim

Nikon’un devam eden ürün destek ve eğitimi konusundaki “Yaşam Boyu Öğrenim” hedefinin bir parçası olarak, aşağıdaki sitelerde sürekli güncellenen bilgiler çevrimiçi olarak edinilebilir:

• A.B.D.’deki kullanıcılar için: http://www.nikonusa.com/

• Avrupa ve Afrika’daki kullanıcılar için:

http://www.europe-nikon.com/support/

• Asya, Okyanusya ve Orta Doğu’daki kullanıcılar için:

http://www.nikon-asia.com/

En son ürün bilgileri, ipuçları, sıkça sorulan sorulardan (SSS) haberdar olmak ve dijital görüntüleme ve fotoğrafçılık konularında genel bilgi edinmek için bu siteleri ziyaret edin. Ek bilgiler bölgenizdeki Nikon temsilcisinden edinilebilir. İletişim bilgileri için aşağıdaki bağlantıyı izleyin: http://imaging.nikon.com/

(15)

Giriş

Nikon dijital fotoğraf makineleri için uyumlu bir WT-7 kablosuz verici satın aldığınız için teşekkür ederiz. Lütfen bu elkitabını tamamen okuyun ve onu ürünü kullanan herkesin okuyabileceği bir yerde saklayın.

Bu elkitabı boyunca aşağıdaki simgeler ve işaretler kullanılmıştır:

D

Bu simge dikkat işaretlerini gösterir; ürünün hasar görmesini önlemek için kullanmadan önce okunması gereken bilgilerdir.

A

Bu simge notları gösterir; cihazı kullanmadan önce okunması gereken bilgilerdir.

0

Bu simge bu elkitabındaki diğer sayfalara olan referansları gösterir.

(16)

WT-7’nin Parçaları

4

11 10 2

7 3

9 8 1

5 6

1 Montaj vidası ...5

2 Güç konektör kapağı... 7

3 Pil yuvası kapağı ... 4

4 Pil mandalı...4

5 Açma/kapama düğmesi ...11, 20, 59, 66 6 Durum LED’leri ...35, 38, 44, 81 POWER (yeşil/sarı), LINK (yeşil), ERROR (turuncu) 7 Takma tekerleği ...5

8 Ethernet konektörü kapağı 9 USB konektörü kapağı 10USB konektörü...5 11Ethernet konektörü

(17)

WT-7’nin Parçaları

A

POWER LED’i

WT-7 açıkken POWER LED’i pilin tamamen şarjlı olduğunu veya bir AC adaptörünün bağlı olduğunu göstermek için yeşil yanar. %10’un altındaki pil seviyelerinde pilin şarj edilmesi gerektiği konusunda uyarmak için yanıp sönecektir. WT-7 kapatıldığında, ürün kapanırken POWER LED’i kısa bir süre sarı renge döner.

A

Birlikte Verilen Aksesuarlar

Aşağıdaki aksesuarlar WT-7 ile birlikte verilir (EN-EL15 gibi piller birlikte verilmez):

A

USB Kablosu Contaları ve Konektör Kapakları

USB kablosu contaları ve konektör kapakları bağlantıların kazara kesilmesini engeller. Aşağıda gösterildiği gibi takın.

USB kablosunu bir fotoğraf makinesine bağlarken birlikte verilen UF-7 kablo konektörü kapağını gösterildiği gibi takın.

USB kablosunu WT-7’ye bağlarken birlikte verilen UF3-RU14 kablo contasını gösterildiği gibi takın.

❏Kullanım Kılavuzu (bu elkitabı)

❏Garanti Belgesi (bu elkitabının arka kapağına basılmıştır)

❏CF-WT7 çanta

❏AN-CP24 Askı

❏B USB kablosu

❏UF3-RU14 USB kablosu contası

❏UF-7 USB kablosu konektör kapağı

(18)

Hazırlanırken

Pilin Takılması

WT-7 bir adet EN-EL15 şarj edilebilir Li-ion pil alır. Pili aşağıda tarif edildiği gibi takın.

1 Pil yuvası kapağını açın.

Kapağı gösterildiği gibi kaydırarak kapağın mandalını açın (q).

Kapağı açın (w).

2 Pili takın.

Pil mandalını bir tarafa basılı tutmak için pili kullanarak mandal yerine oturana kadar pili kaydırın. Pilin şarj edilmesine dair güvenlik önlemleri ve bilgiler için pil ve şarj cihazı elkitaplarına bakın.

3 Pil yuvası kapağını kapatın.

Kapağı kapatmak ve mandalını takmak için 1. Adımdaki talimatları tersten

(19)

Hazırlanırken

WT-7’nin Takılması

Fotoğraf makinesinin kapalı olduğunu kontrol ettikten sonra WT-7 montaj vidasını fotoğraf makinesinin tripod yuvası ile hizalayın ve takma tekerleğini LOCK okuyla gösterilen yönde döndürerek sıkın.

USB Kablosunun Bağlanması

WT-7’yi birlikte verilen USB kablosunu kullanarak fotoğraf makinesine bağlayın.

(20)

Hazırlanırken

Wireless Transmitter Utility

Wireless Transmitter Utility, resim aktarımı ve fotoğraf makinesi kontrolü modlarında eşleştirme için kullanılır (016) ve ayrıca ağ profilleri oluşturmaya da yardımcı olabilir (093). Programı aşağıdaki web sitesinden indirdikten sonra yükleyebilirsiniz:

http://downloadcenter.nikonimglib.com/

Wireless Transmitter Utility ve fotoğraf makinesi donanım yazılımının en son sürümlerini kullandığınızdan emin olun.

A

Pilin Çıkarılması

Pili düşürmemeye dikkat ederek WT-7 pil yuvası kapağını açın ve pili sağda gösterildiği gibi çıkarın.

(21)

Hazırlanırken

A

Pil Seviyesi

WT-7’ye takılan pilin seviyesi, WT-7’yi fotoğraf makinesine bağlayarak (05) ve Ağ menüsündeki Seçenekler > Pil bilgisi seçeneğini kullanarak pil seviyesini kontrol etmek suretiyle belirlenebilir (091).

A

Bir AC Adaptörü Kullanma

Ayarlar yaparken ya da görüntüler iletirken güç kaybını engellemek için tam şarjlı bir pil veya opsiyonel bir EP-5B güç konektörü ve EH-5b AC adaptörü kullanın. Ayrıca opsiyonel bir EH-5/EH-5a AC adaptörü de kullanılabilir. Güç konektörünü aşağıda gösterildiği gibi takın.

1Pil yuvası kapağının mandalını açın (q).

2Pil yuvasını (w) ve güç konektör kapaklarını (e) açın.

3Pil mandalını bir tarafa basılı tutmak için güç konektörünü kullanarak mandal tekrar yerine oturana kadar konektörü kaydırın (r).

4Güç konektörünü, kablo güç konektörünün yuvasından geçecek şekilde konumlandırın ve pil yuvası kapağını kapatın (t). Kapağın mandalının güvenli bir şekilde kapatıldığından emin olun.

(22)

Desteklenen Ağ İşlevleri

WT-7 kablosuz verici, fotoğraf makinesini Ethernet ve kablosuz ağlara bağlar. Fotoğraf makinesindeki fotoğraflar ardından bir bilgisayara veya ftp sunucusuna aktarılabilir veya fotoğraf makinesi bir bilgisayardan uzaktan kontrol edilebilir. WT-7 aşağıdaki işlevleri destekler:

Verilerin bir kablosuz veya Ethernet ağ üzerinden

aktarılabilmesinden önce, fotoğraf makinesine ana bilgisayara veya ftp sunucusuna bilgi sağlayan bir ağ profili sağlanması gerekir.

FTP yüklemesi (078) Mevcut fotoğrafları ve filmleri bir bilgisayara veya ftp sunucusuna yükleyin ya da yeni fotoğrafları çekildikleri gibi yükleyin.

Resim aktarımı (032)

Fotoğraf makinesi kontrolü (037)

Fotoğraf makinesini, opsiyonel

Camera Control Pro 2 yazılımını kullanarak kontrol edin ve yeni fotoğrafları ve filmleri doğrudan bilgisayara kaydedin.

HTTP sunucusu (040) Tarayıcısı olan bir bilgisayar veya akıllı cihaz ile resimleri görüntüleyin veya uzaktan resimler çekin.

(23)

Desteklenen Ağ İşlevleri

D

Bir Güç Kaynağı Seçme

Ayarlama veya veri aktarımı sırasında fotoğraf makinesinin veya WT-7’nin beklenmedik bir şekilde kapanmasını önlemek için tam şarjlı piller veya fotoğraf makinesi ya da WT-7 ile kullanmak için belirlenmiş opsiyonel AC adaptörleri kullanın. Fotoğraf makinesi güç kaynaklarına ilişkin daha fazla bilgi için fotoğraf makinesi elkitabına bakın.

A

FTP Sunucuları

Sunucular, desteklenen işletim sistemleri ile kullanılabilen IIS (İnternet Bilgi Servisleri) gibi standart ftp servislerini kullanarak yapılandırılabilir.

Bir modem aracılığıyla diğer ağlardaki bilgisayarlara bağlantı, İnternet ftp bağlantıları ve üçüncü parti yazılım çalıştıran ftp sunucuları desteklenmez.

A

Ethernet Bağlantısı

Fotoğraf makinesi LAN’a bir Ethernet kablosu ile bağlandığında kablosuz LAN ayarlarını değiştirmek gerekli değildir.

A

HTTP Sunucusu Modu

Http sunucusu modunda İnternet bağlantıları desteklenmez.

A

^Modemler

Başka ağlar üzerinde bulunan bilgisayarlara bir modem üzerinden bağlantı desteklenmez.

A

Güvenlik Duvarı Ayarları

TCP bağlantı noktası 21 ve 32768 ila 61000, ftp için TCP bağlantı noktası 22 ve 32768 ila 61000, sftp için ve TCP bağlantı noktası 15740 ve UDP bağlantı noktası 5353 bilgisayarlara yapılan bağlantılar için kullanılır.

Sunucu güvenlik duvarı bu bağlantı noktalarına erişime izin vermiyorsa dosya aktarımı engellenebilir.

(24)

Aktarım, Kontrol ve HTTP

Bir Ethernet ağı üzerinden bağlanmak için aşağıdaki adımları izleyin. Kablosuz bağlantılara dair bilgi için bkz. sayfa 18.

Ethernet Bağlantıları

Resim aktarımı Fotoğraf makinesi

kontrolü HTTP sunucusu

Wireless Transmitter Utility’yi Yükleyin (06)

1. Adım: Fotoğraf makinesi, WT-7 ve bilgisayarı bağlayın (011)

2. Adım: Donanımı Ethernet bağlantıları için yapılandırın (012)

3. Adım: Bağlantı sihirbazını çalıştırın (013)

4. Adım: Fotoğraf makinesini ve bilgisayarı eşleştirin (016)

Resimleri aktarın (032) Fotoğraf makinesini kontrol edin (037)

Fotoğraf makinesine erişin (040)

(25)

Ethernet Bağlantıları

1. Adım: Cihazları Bağlama

Aşağıdaki adımlara devam etmeden önce bilgisayarı başlatın ve oturum açın.

1 Bir hafıza kartı takın.

Fotoğraf makinesini kapatın ve bir hafıza kartı takın (veriler bilgisayara aktarılırken fotoğraf makinesini kapatmayın veya Ethernet kablosunun bağlantısını kesmeyin). Bu adım, fotoğraf makinesi kontrolü modunda atlanabilir (037).

2 WT-7’yi takın (0 5).

3 Bir Ethernet kablosu bağlayın.

Ethernet kablosunu aşağıda gösterildiği gibi bağlayın. Güç kullanmayın veya konektörleri açılı şekilde takmayın.

4 Fotoğraf makinesini açın.

Fotoğraf makinesini açmak için açma/kapama düğmesini çevirin.

5 WT-7’yi açmak için açma/kapama

Açma/kapama

(26)

2. Adım: Donanımı Ethernet Bağlantıları için Yapılandırma

WT-7’yi Ethernet ağlarıyla kullanmak için yapılandırın.

1 Donanım seç öğesini seçin.

Ayarlar menüsünde Ağ seçeneğini seçin, ardından Donanım seç seçeneğini vurgulayın ve 2 düğmesine basın. Menü Kablolu LAN ve Kablosuz LAN

seçenekleri sunar.

2 Kablolu LAN seçeneğini seçin.

Kablolu LAN öğesini vurgulayın ve vurgulanan seçeneği seçmek ve ağ menüsüne geri dönmek için J düğmesine basın.

(27)

3. Adım: Bağlantı Sihirbazı

Bir ağ profili oluşturmak için ekrandaki talimatları izleyin.

1 Ağ profillerini görüntüleyin.

Profil listesini ve diğer ağ ayarlarını görüntülemek için ağ menüsünde Ağ ayarları seçeneğini vurgulayın ve 2 düğmesine basın.

2 Profil oluştur seçeneğini seçin.

Profil oluştur öğesini vurgulayın ve 2 düğmesine basın. Listede zaten dokuz profil bulunması halinde, devam etmeden önce O (Q) düğmesini kullanarak mevcut profillerden birini silmeniz gerekeceğini unutmayın (085).

3 Bağlantı sihirbazını başlatın.

Bağlantı sihirbazı öğesini vurgulayın ve bağlantı sihirbazını başlatmak için 2 düğmesine basın.

4 Bir bağlantı türü seçin (08).

Resim aktarımı, Fotoğraf makinesi kontrolü veya HTTP sunucusu öğesini vurgulayın ve 2 düğmesine basın.

(28)

5 Yeni ağ profilini adlandırın.

Varsayılan bir profil adı

görüntülenecektir; fotoğraf makinesi elkitabında tarif edildiği gibi adı

düzenlemek veya değiştirmek için çoklu seçicinin ortasına basın (fotoğraf

makinesi dokunmatik ekranlı bir modelse

karakterleri ekran klavyesi üzerindeki harflere dokunarak girebilirsiniz). Profil adı, fotoğraf makinesi ayarlar

menüsündeki Ağ > Ağ ayarları listesinde görüntülenecektir.

Giriş tamamlandığında sonraki adıma ilerlemek için J düğmesine basın.

6 Bir IP adresi alın veya seçin.

Aşağıdaki seçeneklerden birini vurgulayın ve J düğmesine basın.

• Otomatik olarak al: Ağ, IP adresini otomatik olarak sağlayacak şekilde yapılandırılmışsa bu seçeneğini seçin.

• Manuel olarak gir: Uyarı verildiğinde bölümleri vurgulamak için 4 ve 2 düğmelerine ve değiştirmek için 1 ve 3

düğmelerine basarak bir IP adresi ve alt ağ maskesi girin.

Giriş tamamlandığında devam etmek için J düğmesine basın.

Profil adı

(29)

7 Sonraki adımınızı seçin.

IP adresi görüntülenecektir; J düğmesine basın. Sonraki adımınız 13. sayfadaki 4. Adımda seçtiğiniz bağlantı türüne bağlıdır:

8 Sihirbazdan çıkın.

• Bağlan ve sihirbazdan çık: Yeni ağ profilini kaydedin ve sunucuya bağlanın.

• Sihirbazdan çık: Yeni ağ profilini kaydedin ve çıkın.

“HTTP Sunucusu” öğesine ilerleyin (040).

Resim aktarımı veya Fotoğraf makinesi kontrolü seçeneklerini seçtiyseniz

16. sayfaya ilerleyin.

HTTP sunucusu seçeneğini seçtiyseniz 8. Adıma ilerleyin.

(30)

4. Adım: Eşleştirme

Bağlantı sihirbazının 4. Adımında Resim aktarımı veya Fotoğraf makinesi kontrolü seçeneğini seçtiyseniz (013) fotoğraf makinesini bilgisayarla aşağıda açıklandığı gibi eşleştirin.

Eşleştirme, bilgisayarın fotoğraf makinesine bağlanmasına olanak sağlar.

1 Fotoğraf makinesini USB aracılığıyla bilgisayara bağlayın.

USB kablosunu WT-7’den çıkarın ve kabloyu bilgisayara bağlayın.

2 Wireless Transmitter Utility’yi başlatın.

Uyarı verildiğinde,

Wireless Transmitter Utility’nin bilgisayarda yüklü olan kopyasını başlatın. Eşleştirme otomatik olarak başlayacaktır.

(31)

3 Fotoğraf makinesinin bağlantısını kesin.

Eşleştirme tamamlandığında sağda gösterilen mesaj görüntülenecektir. USB kablosunu bilgisayardan çıkarın ve kabloyu yeniden WT-7’ye bağlayın.

4 Sihirbazdan çıkın.

• Bağlan ve sihirbazdan çık: Yeni ağ profilini kaydedin ve sunucuya bağlanın.

• Sihirbazdan çık: Yeni ağ profilini kaydedin ve çıkın.

“Resim Aktarımı” (032) veya “Fotoğraf Makinesi Kontrolü” (037) öğesine ilerleyin.

(32)

Kablosuz Bağlantılar

Bir kablosuz ağ üzerinden bağlanmak için aşağıdaki adımları izleyin.

Resim aktarımı Fotoğraf makinesi

kontrolü HTTP sunucusu

Wireless Transmitter Utility’yi Yükleyin

1. Adım: Fotoğraf makinesini ve WT-7’yi hazırlayın (020)

2. Adım Fotoğraf Makinesi Kablosuz Özelliğini Etkinleştirin (021)

3. Adım: Bağlantı sihirbazını çalıştırın (022)

4. Adım: Ağ ayarlarını yapın (029)

Seçilen bağlantı türü için ayarları yapın

Fotoğraf makinesini ve bilgisayarı eşleştirin

Resimleri aktarın (032)

Fotoğraf makinesini kontrol edin (037)

Fotoğraf makinesine erişin (040)

(33)

A

Altyapı ve Erişim Noktası Modları

Kablosuz ağlara yapılan bağlantılar, altyapı veya erişim noktası modunda olabilir.

Altyapı modu: Bir kablosuz LAN erişim noktası üzerinden bağlantı.

Erişim noktası modu: Fotoğraf makinesi, bir bilgisayara veya akıllı cihaza doğrudan bağlantı için bir erişim noktası olarak işlev görür.

A

Kablosuz LAN’lar

Bu talimatlar, mevcut bir kablosuz LAN’ı olan müşteriler için

tasarlanmıştır ve altyapı ağları olması durumunda bilgisayarın ve erişim noktasının halihazırda ağa bağlı olduğunu varsayar.

WT-7 Kablosuz LAN erişim noktası Bilgisayar veya akıllı cihaz

WT-7 Bilgisayar veya akıllı cihaz

(34)

1. Adım: Cihazları Hazırlama

Bilgisayarı başlatıp oturum açtıktan sonra, fotoğraf makinesini ve WT-7’yi aşağıda açıklandığı gibi hazırlayın.

1 Bir hafıza kartı takın.

Fotoğraf makinesini kapatın ve bir hafıza kartı takın (veriler bilgisayara aktarılırken fotoğraf makinesini kapatmayın). Bu adım, fotoğraf makinesi kontrolü modunda atlanabilir (08).

2 WT-7’yi takın (05).

3 Fotoğraf makinesini açın.

Fotoğraf makinesini açmak için açma/kapama düğmesini çevirin.

4 WT-7’yi açmak için açma/kapama düğmesine yaklaşık bir saniye basın.

Açma/kapama düğmesi

(35)

2. Adım: Fotoğraf Makinesi Kablosuz Özelliğini Etkinleştirin

Fotoğraf makinesini bir kablosuz ağa bağlantı için hazırlayın.

1 Donanım seç öğesini seçin.

Ayarlar menüsünde Ağ seçeneğini seçin, ardından Donanım seç seçeneğini vurgulayın ve 2 düğmesine basın. Menü Kablolu LAN ve Kablosuz LAN

seçenekleri sunar.

2 Kablosuz LAN öğesini seçin.

Kablosuz LAN öğesini vurgulayın ve vurgulanan seçeneği seçmek ve ağ menüsüne geri dönmek için J düğmesine basın.

(36)

3. Adım: Bağlantı Sihirbazı

Bir ağ profili oluşturmak için ekrandaki talimatları izleyin.

1 Ağ profillerini görüntüleyin.

Profil listesini ve diğer ağ ayarlarını görüntülemek için ağ menüsünde Ağ ayarları seçeneğini vurgulayın ve 2 düğmesine basın.

2 Profil oluştur seçeneğini seçin.

Profil oluştur öğesini vurgulayın ve 2 düğmesine basın. Listede zaten dokuz profil bulunması halinde, devam etmeden önce O (Q) düğmesini kullanarak mevcut profillerden birini silmeniz gerekeceğini unutmayın.

3 Bağlantı sihirbazını başlatın.

Bağlantı sihirbazı öğesini vurgulayın ve bağlantı sihirbazını başlatmak için 2 düğmesine basın.

4 Bir bağlantı türü seçin (08).

Resim aktarımı, Fotoğraf makinesi kontrolü veya HTTP sunucusu öğesini vurgulayın ve J düğmesine basın.

(37)

5 Yeni ağ profilini adlandırın.

Varsayılan bir profil adı

görüntülenecektir; fotoğraf makinesi elkitabında tarif edildiği gibi adı

düzenlemek veya değiştirmek için çoklu seçicinin ortasına basın (fotoğraf

makinesi dokunmatik ekranlı bir modelse

karakterleri ekran klavyesi üzerindeki harflere dokunarak girebilirsiniz). Profil adı, fotoğraf makinesi ayarlar

menüsündeki Ağ > Ağ ayarları listesinde görüntülenecektir.

Giriş tamamlandığında sonraki adıma ilerlemek için J düğmesine basın.

6 Bir bağlantı yöntemi seçin.

Ağ tarafından kullanılan bağlantı yöntemini vurgulayın ve J düğmesine basın. Aşağıda listelenen sayfalarda daha fazla bilgi bulunabilir.

Kablosuz ağ ara Fotoğraf makinesi tarafından algılanan ağ listesinden seçim yapın. 24. sayfaya ilerleyin.

Düğme ile WPS Düğme ile WPS özelliği olan kablosuz LAN erişim noktaları için seçin. 26. sayfaya ilerleyin.

PIN giriş ile WPS PIN giriş ile WPS özelliği olan kablosuz LAN erişim noktaları için seçin. 27. sayfaya ilerleyin.

Doğrudan (erişim noktası)

Fotoğraf makinesi bir erişim noktası olarak işlev görürken erişim noktası modunda doğrudan bir ana bilgisayara veya ftp sunucusuna bağlanın.

28. sayfaya ilerleyin.

Profil adı

(38)

❚❚Kablosuz Ağ Ara

Fotoğraf makinesi tarafından algılanan bir ağ listesinden (kablosuz LAN erişim noktaları) seçim yapmak için 23. sayfadaki 6. Adımda Kablosuz ağ ara seçeneğini seçin.

1 Bir ağ seçin.

Bir ağ SSID’sini vurgulayın ve J düğmesine basın (istenen ağ

görüntülenmiyorsa tekrar aramak için X düğmesine basın). Şifreli ağlar bir h simgesi ile gösterilir; seçilen ağ şifreliyse 2. Adımda tarif edildiği gibi şifreleme

anahtarını girmeniz istenecektir. Ağ şifreli değilse 3. Adıma ilerleyin.

A

Gizli SSID’ler

Gizli SSID’leri olan ağlar, ağ listesinde boş girişler olarak gösterilir. Boş bir girişi vurgulayıp J düğmesine basarsanız ağ adını sağlamanız istenecektir; çoklu seçicinin ortasına basın, bir ad girin ve ardından 2. Adıma ilerlemek için J düğmesine basın.

SSID

(39)

2 Şifreleme anahtarını girin.

Çoklu seçicinin ortasına basın ve fotoğraf makinesi elkitabında anlatıldığı gibi şifreleme anahtarını girin (fotoğraf makinesi dokunmatik ekranlı modelse karakterleri ekran klavyesi üzerindeki harflere dokunarak girebilirsiniz).

Giriş tamamlandığında J düğmesine basın.

Bir bağlantı kurmak için J düğmesine basın.

3 Sonraki adımınızı seçin.

Bir bağlantı kurulduğunda sağda

gösterilen mesaj görüntülenir. 29. sayfaya ilerleyin.

(40)

❚❚Düğme ile WPS

Kablosuz LAN erişim noktası düğme ile WPS özelliğini kullanıyorsa 23. sayfadaki 6. Adımda Düğme ile WPS seçeneğini seçin.

1 Kablosuz LAN erişim noktası üzerinde WPS düğmesine basın.

Daha fazla bilgi için kablosuz LAN erişim noktası ile birlikte verilen dokümanlara bakın.

2 Fotoğraf makinesi üzerindeki J düğmesine basın.

Fotoğraf makinesi erişim noktasına otomatik olarak bağlanacaktır.

3 Sonraki adımınızı seçin.

Bir bağlantı kurulduğunda sağda gösterilen mesaj görüntülenir. J düğmesine basın ve 29. sayfaya ilerleyin.

(41)

❚❚PIN Giriş İle WPS

Kablosuz LAN erişim noktası PIN giriş ile WPS özelliğini kullanıyorsa 23. sayfadaki 6. Adımda PIN giriş ile WPS seçeneğini seçin.

1 Kablosuz LAN erişim noktası için PIN kodunu girin.

Bir bilgisayardan, kablosuz LAN erişim noktası için PIN kodunu girin. Daha fazla bilgi için kablosuz LAN erişim noktası ile birlikte verilen dokümanlara bakın.

2 Fotoğraf makinesi üzerindeki J düğmesine basın.

Fotoğraf makinesi erişim noktasına otomatik olarak bağlanacaktır.

3 Sonraki adımınızı seçin.

Bir bağlantı kurulduğunda sağda gösterilen mesaj görüntülenir. J düğmesine basın ve 29. sayfaya ilerleyin.

(42)

❚❚Doğrudan (Erişim Noktası)

23. sayfadaki 6. Adımda Doğrudan (erişim noktası) öğesini seçmek, fotoğraf makinesinin bir kablosuz erişim noktası olarak işlev gördüğü

erişim noktası modunu etkinleştirir. Fotoğraf makinesi SSID’si ve şifreleme anahtarı ekranda görüntülenecektir. Bilgisayarda veya akıllı cihazda, fotoğraf makinesi ekranında görüntülenen SSID ve şifreleme anahtarını girin. 22. sayfadaki 4. Adımda Resim aktarımı veya Fotoğraf makinesi kontrolü modunu seçtiyseniz

30. sayfadaki 3. Adıma ilerleyin. HTTP sunucusu modunu seçtiyseniz 31. sayfadaki 5. Adıma ilerleyin.

(43)

4. Adım: Ağ Ayarları

23. sayfadaki 6. Adımda Kablosuz ağ ara, Düğme ile WPS veya PIN giriş ile WPS öğesini seçtiyseniz bir IP adresi seçin. Doğrudan (erişim noktası) öğesini seçtiyseniz sonraki adımınız 22. sayfadaki 4. Adımda seçtiğiniz bağlantı türüne bağlı olacaktır.

• Resim aktarımı veya Fotoğraf makinesi kontrolü modunu seçtiyseniz 3. Adıma ilerleyin.

• HTTP sunucusu modunu seçtiyseniz 5. Adıma ilerleyin.

1 Bir IP adresi alın veya seçin.

• Otomatik olarak al: Ağ, IP adresini otomatik olarak sağlayacak şekilde yapılandırılmışsa bu seçeneğini seçin.

• Manuel olarak gir: Uyarı verildiğinde bölümleri vurgulamak için 4 ve 2 düğmelerine ve değiştirmek için 1 ve 3

düğmelerine basarak bir IP adresi ve alt ağ maskesi girin.

Giriş tamamlandığında devam etmek için J düğmesine basın.

A

^Modemler

Başka ağlar üzerinde bulunan bilgisayarlara bir modem üzerinden

(44)

2 IP adresini onaylayın.

Fotoğraf makinesi IP adresi sağda gösterildiği gibi görüntülenecektir; J düğmesine basın. Resim aktarımı veya Fotoğraf makinesi kontrolü seçildiyse 3. Adıma ilerleyin; aksi takdirde, 5. Adıma ilerleyin.

3 ^Fotoğraf

makinesini bilgisayara bağlayın.

USB kablosunu WT-7’den çıkarın ve

kabloyu bilgisayara bağlayın.

(45)

4 Wireless Transmitter Utility’yi başlatın.

Uyarı verildiğinde,

Wireless Transmitter Utility’nin

bilgisayarda yüklü olan kopyasını başlatın (06). Eşleştirme otomatik olarak

başlayacaktır.

5 Fotoğraf makinesinin bağlantısını kesin.

Eşleştirme tamamlandığında sağda gösterilen mesaj görüntülenecektir. USB kablosunu bilgisayardan çıkarın ve kabloyu yeniden WT-7’ye bağlayın.

6 Sihirbazdan çıkın.

• Bağlan ve sihirbazdan çık: Yeni ağ profilini kaydedin ve ağa bağlanın.

• Sihirbazdan çık: Yeni ağ profilini kaydedin

(46)

Resim Aktarımı

Resim aktarımı fotoğrafları ve filmleri bir fotoğraf makinesi hafıza kartından bilgisayara yüklemek için kullanılır. Takip eden açıklama mevcut resimlerin kullanıldığını varsayar.

1 Ağ profillerini görüntüleyin.

Ayarlar menüsünde, profil listesini görüntülemek için Ağ > Ağ Ayarları seçeneğini seçin. Resim aktarımı profilleri bir K simgesiyle gösterilir. Bir profili vurgulayın ve vurgulanan profili seçmek

ve ağ menüsüne geri dönmek için J düğmesine basın.

Bir bağlantı kurulduğunda profil adı yeşil renkte görüntülenecektir.

2 Resimleri görüntüleyin.

Resimleri görüntülemek için K düğmesine basın. Tek resim izlemede gönderilecek olan ilk resmi görüntüleyin veya küçük resim listesinde vurgulayın.

(47)

Resim Aktarımı

3 Resimleri yükleyin.

J düğmesine ve çoklu seçicinin ortasına basın. Resmin üzerinde beyaz bir aktarım simgesi belirir ve yükleme hemen başlar.

Aktarım simgesi yükleme sırasında yeşile ve yükleme tamamlandığında maviye

döner. Ek resimler seçilen sırada yüklenecektir.

Daha önce bir kez yüklenmiş olan bir resmi yüklemek için mavi aktarım simgesini kaldırmak üzere J düğmesine ve çoklu seçicinin ortasına bir defa basın ve ardından resmi beyaz bir aktarım simgesi ile işaretlemek için J düğmesine ve çoklu seçicinin ortasına yeniden basın.

Yeni Fotoğrafları Çekildikleri Gibi Yükleme Yeni fotoğrafları çekildikleri gibi yüklemek için ayarlar menüsünde (089) Ağ > Seçenekler >

Otomatik gönder için Açık seçeneğini seçin.

(48)

Resim Aktarımı

Aktarımı Kesme/Aktarma İşaretini Kaldırma Beyaz veya yeşil aktarım simgeleriyle işaretlenmiş olan görüntülerin iletilmesini iptal etmek için izleme sırasında görüntüleri seçin ve J düğmesine ve çoklu seçicinin ortasına basın. Aktarım simgesi kaldırılır. Aşağıdaki eylemlerden herhangi biri de ayrıca iletimi kesintiye uğratır:

• Fotoğraf makinesini kapatma

• Ağ > Seçenekler > Tümünün seçimini kaldır? için Evet seçeneğini seçme (091; bu seçenek aynı zamanda tüm görüntülerden aktarım işaretini kaldırır)

D

Yükleme Sırasında

Yükleme sırasında hafıza kartını çıkartmayın veya Ethernet kablosunun bağlantısını kesmeyin.

A

Aralıklı Çekim

Aralıklı çekim devam ederken bekleme zamanlayıcısı sona ererse yükleme kesintiye uğrayacaktır. Aralık zamanlayıcısını başlatmadan önce uzun bir bekleme süresi seçin.

A

Sinyal Kaybı

Kablosuz aktarım sinyal kaybedilirse kesintiye uğrayabilir; ancak fotoğraf makinesini kapatıp sonra yeniden açarak aktarıma devam edilebilir.

A

Fotoğraf Makinesini Kapatma

Fotoğraf makinesi veya WT-7 aktarım devam ederken kapatılırsa

“Gönder” işaretleri kaydedilecektir. Bir “gönder” simgesi ile işaretli görüntülerin iletimi, fotoğraf makinesi veya WT-7 açıldığında devam edecektir.

A

(49)

Resim Aktarımı

Aktarım Durumu

İzleme sırasında, yükleme için seçilen görüntülerin durumu aşağıdaki gibi gösterilir:

a

^{: “Gönder”}

Yükleme için seçilmiş görüntüler beyaz bir

a

simgesi ile işaretlenir.

b

: “Gönderiliyor”

Yükleme sırasında yeşil bir

b

^simgesi

görüntülenir.

c

: “Gönderildi”

Başarılı bir şekilde yüklenen görüntüler mavi bir

c

simgesi ile işaretlenir.

A

^{Ağ Durumu}

Ana bilgisayar ve WT-7 arasındaki bağlantının durumu, durum LED’leri ve ağ menüsünün en üst seviyesinde gösterge ile gösterilir.

Durum LED’leri

Durum POWER LINK ERROR

WT-7 kapalı I (kapalı) I (kapalı) I (kapalı)

USB kablosu bağlı değil K (açık) I (kapalı) I (kapalı) Ana bilgisayara bağlanılıyor K (açık) K (açık) I (kapalı) POWER LED’i WT-7 açıkken yanar. Sinyal kalitesi

LINK LED’i ile gösterilir: LED ne kadar hızlı yanıp sönerse sinyal de bir o kadar daha iyidir ve veriler daha hızlı iletilebilir. ERROR LED’i bir hata meydana geldiğini göstermek için yanıp söner.

(50)

Resim Aktarımı

Durum Ekranı

Ağ durumu aynı zamanda ağ menüsünün en üst seviyesinde de görüntülenebilir.

Sinyal gücü: Kablosuz sinyal gücü.

Ethernet bağlantıları d ile gösterilir.

Durum alanı: Ana bilgisayarla olan bağlantının durumu. Bir bağlantı kurulduğunda ana bilgisayar adı yeşil renkte görüntülenir. Dosyalar aktarılırken durum ekranı

gönderilmekte olan dosya adını takip eden bir “Gönderiyor” mesajı gösterir.

Aktarım sırasında meydana gelen hatalar da ayrıca burada görüntülenir (0105).

e, f: Kalan görüntüleri göndermek için gereken tahmini süre.

Pil seviyesi: WT-7’deki pilin şarj durumu.

(51)

Fotoğraf Makinesi Kontrolü

Fotoğraf makinesini Camera Control Pro 2 (ayrıca edinilebilir) çalıştıran bir bilgisayardan kontrol etmek ve fotoğrafları, fotoğraf makinesinin hafıza kartı yerine doğrudan bilgisayarın sabit diskine kaydetmek için bu seçeneği seçin (filmler yine de fotoğraf

makinesi hafıza kartına kaydedilecektir; film çekmeden önce fotoğraf makinesine bir hafıza kartı takın). Fotoğraf makinesi, fotoğraf makinesi kontrolü modunda olduğunda fotoğraf makinesi bekleme zamanlayıcısının kapanmayacağını unutmayın.

1 Ağ profillerini görüntüleyin.

Ayarlar menüsünde, profil listesini görüntülemek için Ağ > Ağ Ayarları seçeneğini seçin. Fotoğraf makinesi kontrolü profilleri bir L simgesiyle gösterilir. Bir profili vurgulayın ve

vurgulanan profili seçmek ve ağ menüsüne geri dönmek için J düğmesine basın.

Bir bağlantı kurulduğunda profil adı yeşil renkte görüntülenecektir.

2 Camera Control Pro 2’yi başlatın.

Ana bilgisayar üzerinde yüklü olan Camera Control Pro 2 (ayrıca edinilebilir) kopyasını başlatın. Camera Control Pro 2

(52)

Fotoğraf Makinesi Kontrolü

A

Ethernet Ağları

Fotoğraf makinesi açıkken Ethernet kablosunun bağlantısını kesmeyin.

D

Kablosuz Ağlar

İşlemler kablosuz ağlar üzerinde daha uzun sürebilir. Resimler Camera Control Pro 2’ye aktarılırken sinyal kesintiye uğrarsa WT-7 üzerindeki LED turuncu renkte yanıp sönecektir; fotoğraf makinesini kapatıp ardından tekrar açın. Bağlantı yeniden kurulduğunda aktarım kaldığı yerden devam eder. Aktarım tamamlanmadan önce fotoğraf makinesini kapatırsanız aktarıma devam edilemeyeceğini unutmayın.

A

^{Ağ Durumu}

USB kablosu bağlı değil K (açık) I (kapalı) I (kapalı) Ana bilgisayara bağlanılıyor K (açık) K (açık) I (kapalı) Veriler gönderilmeyi bekliyor ya da

gönderiliyor K (açık) H (yanıp

sönüyor) I (kapalı)

Bağlantı hatası K (açık) I (kapalı) H (yanıp

sönüyor) WT-7 donanım veya pil arızası H (yanıp

sönüyor)

H (yanıp sönüyor)

H (yanıp sönüyor) POWER LED’i WT-7 açıkken yanar. Sinyal kalitesi

LINK LED’i ile gösterilir: LED ne kadar hızlı yanıp sönerse sinyal de bir o kadar daha iyidir ve veriler daha hızlı iletilebilir. ERROR LED’i bir hata meydana geldiğini göstermek için yanıp söner.

(53)

Fotoğraf Makinesi Kontrolü Durum Ekranı

Ağ durumu aynı zamanda ağ menüsünün en üst seviyesinde de görüntülenebilir.

Sinyal gücü: Kablosuz sinyal gücü.

Ethernet bağlantıları d ile gösterilir.

Durum alanı: Ana bilgisayarla olan bağlantının durumu. Bir bağlantı kurulduğunda ana bilgisayar adı yeşil renkte görüntülenir. Aktarım sırasında meydana gelen hatalar da ayrıca burada görüntülenir (0105).

Pil seviyesi: WT-7’deki pilin şarj durumu.

(54)

HTTP Sunucusu

Fotoğraf makinesinin hafıza kartındaki resimleri görüntülemek veya bir bilgisayardaki veya akıllı cihazdaki web tarayıcısından fotoğraflar çekmek için HTTP sunucusu öğesini seçin (sistem gereksinimleri için 45. sayfaya bakın). Tek seferde en fazla beş kullanıcı fotoğraf makinesine erişebilir; ancak yalnızca bir kullanıcı fotoğraf çekebilir veya metni düzenleyebilir. Fotoğraf makinesi http sunucusu modundayken bekleme zamanlayıcısının otomatik olarak kapanmayacağını unutmayın.

1 Ağ profillerini görüntüleyin.

Ayarlar menüsünde, profil listesini görüntülemek için Ağ > Ağ Ayarları seçeneğini seçin. HTTP sunucusu profilleri bir M simgesiyle gösterilir. Bir profili vurgulayın ve vurgulanan profili

seçmek ve ağ menüsüne geri dönmek için J düğmesine basın.

Bir bağlantı kurulduğunda, fotoğraf makinesine bağlanmak için kullanılan URL görüntülenir.

2 Web tarayıcısını başlatın.

Bilgisayarda veya akıllı cihazda bulunan web tarayıcısını başlatın.

(55)

HTTP Sunucusu

3 Fotoğraf makinesinin URL’sini girin.

Tarayıcı penceresinin adres alanına fotoğraf makinesinin URL’sini (“http://”

ardından ağ menüsünde gösterildiği gibi fotoğraf makinesinin IP adresi) girin.

(56)

HTTP Sunucusu

4 Oturum açın.

Kullanıcı adınızı ve şifrenizi web tarayıcısının oturum açma diyaloğunda girin (kullanıcı adı ve şifre, ağ menüsündeki Ağ ayarları > Seçenekler > HTTP kullanıcı ayarları seçeneğini kullanarak 91. sayfada açıklandığı gibi ayarlanır; varsayılan kullanıcı adı “nikon”dur ve varsayılan şifre boş bırakılmıştır).

(57)

HTTP Sunucusu

5 Bir dil seçin.

Language öğesine tıklayın.

6 Bir çalışma modu seçin.

Resimler çekmek için Çekim/Gör. öğesini (046, 53), mevcut resimleri görüntülemek içinse Çekim/Gör. veya Grntlyci öğesini seçin (048, 55). Fotoğraf makinesinde depolanan resim yorumlarını, telif hakkı ve IPTC bilgilerini düzenlemek üzere bilgisayar veya akıllı cihazın web tarayıcısını kullanmak için, Metni dznl öğesini seçin (0 50, 57). Grntlyci kullanılarak tek seferde en fazla beş kullanıcı bağlanabilir; ancak Çekim/

Gör. veya Metni dznl kullanarak tek seferde yalnızca bir kullanıcı bağlanabilir (Çekim/Gör. veya Metni dznl kullanarak bağlanan başka bir kullanıcı zaten varsa bu seçenekler görüntülenmez ve Grntlyci kullanarak yalnızca dört kullanıcı

(58)

HTTP Sunucusu

A

^{Ağ Durumu}

USB kablosu bağlı değil K (açık) I (kapalı) I (kapalı) HTTP sunucusu başlatılıyor K (açık) K (açık) I (kapalı) HTTP sunucusu çalışıyor K (açık) H (yanıp

sönüyor) I (kapalı)

Bağlantı hatası K (açık) I (kapalı) H (yanıp

sönüyor) WT-7 donanım veya pil arızası H (yanıp

sönüyor)

H (yanıp sönüyor)

H (yanıp sönüyor) Durum Ekranı

Ağ durumu, ağ menüsünün en üst seviyesinde görüntülenebilir.

POWER LED’i WT-7 açıkken yanar. Sinyal kalitesi LINK LED’i ile gösterilir: LED ne kadar hızlı yanıp sönerse sinyal de bir o kadar daha iyidir ve veriler daha hızlı iletilebilir. ERROR LED’i bir hata meydana geldiğini göstermek için yanıp söner.

Durum alanı: Ana bilgisayarla olan bağlantının durumu. Bir bağlantı kurulduğunda fotoğraf makinesi URL’si yeşil renkte görüntülenir. Hatalar da ayrıca burada görüntülenir (0105).

(59)

HTTP Sunucusu

A

HTTP Sunucusu Sistem Gereksinimleri Aşağıdaki sistemlerle kullanım onaylanmıştır:

Windows

İşletim Sistemi Windows 10, Windows 8.1, Windows 7

Tarayıcı

• Windows 10: Microsoft Edge

• Windows 8.1: Internet Explorer 11

• Windows 7: Internet Explorer 10

Ekran

• Çözünürlük: 1024 × 768 piksel (XGA) veya fazlası; 1280 × 1024 piksel (SXGA) veya fazlası önerilir

• Renk: 24 bit renk (True Color) veya fazlası Mac

İşletim Sistemi OS X sürüm 10.11, 10.10 veya 10.9

Tarayıcı

• OS X sürüm 10.11: Safari 9

Ekran

• Çözünürlük: 1024 × 768 piksel (XGA) veya fazlası; 1280 × 1024 piksel (SXGA) veya fazlası önerilir

• Renk: 24 bit renk (milyon renk) veya fazlası Android OS

İşletim Sistemi Android 5.0, 4.4 Tarayıcı Chrome

iOS İşletim Sistemi iOS 9, iOS 8

Tarayıcı İşletim sistemi ile birlikte verilen Safari sürümü

(60)

HTTP Sunucusu

Bilgisayar ve Android Web Tarayıcıları

Bu bölüm, bilgisayar ve Android web tarayıcıları için http sunucusu ekranlarını anlatır (gösterimin fotoğraf makinesi modeliyle değiştiğini unutmayın). Fotoğraf makinesi ayarlarını yapmak için tıklayın veya dokunun. iPhone ekranlarına ilişkin bilgi için bkz. sayfa 53.

Çekim Penceresi

Aşağıdaki kontrollere sunucu ana sayfasında bulunan Çekim/Gör.

seçeneği seçilerek erişilebilir. Fotoğraf makinesi objektifinden gelen görüntüyü vizör alanında görüntülemek için canlı görüntü düğmesine dokunun veya tıklayın. Canlı görüntüden çıkmak için düğmeye tekrar dokunun veya tıklayın.

Görüntü paneli (047)

Fotoğraf makinesi ayarları (047)

Pozlama modu

Test düğmesi (047) Deklanşör düğmesi (047)

Durağan çekim/film düğmesi

Çıkış düğmesi Başlangıç düğmesi (043)

Çekim düğmesi

Zoom düğmeleri

Netleme

düğmeleri Canlı görüntü düğmesi Vizör

Görüntüleme düğmesi (048)

(61)

HTTP Sunucusu Görüntü paneli Pozlama göstergesini içerir ve pil seviyesi ile kalan poz

sayısını gösterir.

Fotoğraf makinesi ayarları

Çekim veya film kaydı için ayarları yapmak için

simgelere tıklayın veya dokunun. Ayrıntılar için fotoğraf makinesi elkitabına bakın.

Deklanşör düğmesi

Bir fotoğraf çekin veya film kaydını başlatın veya sonlandırın. Netleme yapmak için vizör alanında istediğiniz konuya tıklayın veya dokunun.

Test düğmesi

Bir test fotoğrafı çekin ve onu fotoğraf makinesinin hafıza kartına kaydetmeden vizörde görüntüleyin. Film canlı görüntüsünde kullanılamaz.

A

Fotoğraf Makinesinde Canlı Görüntüyü Etkinleştirme Fotoğraf makinesi objektifinden gelen görüntü vizör alanında

görüntülendiğinde fotoğraf makinesi a düğmesine basmak objektiften gelen görüntüyü fotoğraf makinesi ekranında görüntüleyecektir.

Fotoğraf makinesinde canlı görüntüyü sonlandırmak için düğmeye tekrar basın.

A

Deklanşör Modu Düğmesi

Canlı görüntü düğmesine tıklamak veya dokunmak

(62)

HTTP Sunucusu

Görüntüleyici Penceresi

Görüntüleyici penceresine sunucu ana sayfasındaki Grntlyci seçeneği seçilerek veya çekim penceresindeki görüntüleme düğmesine tıklayarak veya dokunarak erişilebilir. Görüntüleyici penceresi, küçük resim, film rulosu (049) ve tam çerçeve görünüm (049) seçeneklerini sunar.

❚❚Küçük Resim Görünümü

Sayfa başına birden fazla küçük resim görüntüleyin. Dolaşım için pencerenin üstündeki kontroller kullanılabilir.

A

Dolaşım Kontrolleri

Dolaşım kontrolleri

Küçük resimler (resimleri tam çerçeve

görüntülemek için tıklayın veya dokunun).

Filmler 1 ile gösterilir.

Sayfa numarası Klasördeki en yeni

resmi görüntüleyin
