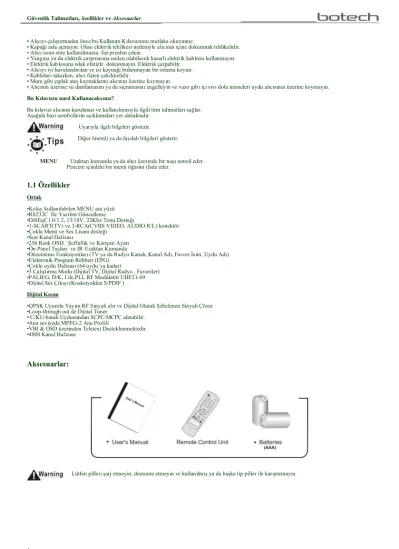

1.1 Özellikler. Aksesuarlar: Güvenlik Talimatları, özellikler ve Aksesuarlar

Güvenlik Talimatları, özellikler ve Aksesuarlar

• Alıcıyı çalıştırmadan önce bu Kullanım Kılavuzunu mutlaka okuyunuz.

• Kapağı asla açmayın. Olası elektrik tehlikesi nedeniyle alıcının içine dokunmak tehlikelidir.

• Alıcı uzun süre kullanılmazsa, fişi prizden çekin .

• Yangına ya da elektrik çarpmasına neden olabilecek hasarlı elektrik kablosu kullanmayın.

• Elektrik kablosuna ıslak elinizle dokunmayın. Elektrik çarpabilir.

• Alıcıyı iyi havalandırılan ve ısı kaynağı bulunmayan bir ortama koyun.

• Kabloları takarken, alıcı fişten çekilmelidir.

• Mum gibi çıplak ateş kaynaklarını alıcının üzerine koymayın.

• Alıcının üzerine su damlamasını ya da sıçramasını engelleyin ve vazo gibi içi sıvı dolu nesneleri uydu alıcısının üzerine koymayın.

Bu Kılavuzu nasıl Kullanacaksınız?

Bu kılavuz alıcının kurulması ve kullanılmasıyla ilgili tüm talimatları sağlar.

Aşağıda bazı sembollerin açıklamaları yer almaktadır.

Uyarıyla ilgili bilgileri gösterir.

Diğer önemli ya da faydalı bilgileri gösterir.

MENU Uzaktan kumanda ya da alıcı üzerinde bir tuşu temsil eder . Pencere içindeki bir menü öğesini ifade eder.

1.1 Özellikler

•Kolay kullanılabilen MENU ara yüzü

•RS232C İle Yazılım Güncelleme

•DiSEqC1.0/1.2, 13/18V, 22Khz Tonu Desteği

•1-SCART(TV) ve 3-RCA(CVBS VIDEO, AUDIO R/L) konektör

•Çoklu Menü ve Ses Lisanı desteği

•Son Kanal Hafızası

•256 Renk OSD : Şeffaflık ve Karışım Ayarı

•Ön Panel Tuşları ve IR Uzaktan Kumanda

•Düzenleme Fonksiyonları (TV ya da Radyo Kanalı, Kanal Adı, Favori İsim, Uydu Adı)

•Elektronik Program Rehberi (EPG)

•Çoklu uydu Hafızası (64 uydu’ya kadar)

•3 Çalıştırma Modu (Dijital TV, Dijital Radyo , Favoriler)

•PALB/G, D/K, I ile PLL RF Modülatör UHF21-69

•Dijital Ses Çıkışı (Koaksiyalden S/PDIF ) Dijital Kısım

•QPSK Uyumlu Yayını RF Sinyali alır ve Dijital Olarak Şifrelenen Sinyali Çözer

•Loop-through out ile Dijital Tuner

• C/KU-bandı Uydusundan SCPC/MCPC alınabilir.

•Ana seviyede MPEG-2 Ana Profili

•VBI & OSD üzerinden Teletext Desteklenmektedir.

•4800 Kanal Hafızası

Aksesuarlar:

Lütfen pilleri şarj etmeyin, demonte etmeyin ve kullanılmış ya da başka tip piller ile karıştırmayın.

Ön Panel ve Arka Panel

2.1 Ön Panel

1. Güç Tuşu Alıcıyı açar /kapatır.

2. Kanal YUKARI/AŞAĞI Tuşu

Menü durumunda imleci yukarı /aşağı oynatır.

Menü dışındaki durumlarda mevcut programı sonraki /önceki programa geçirir.

3. Ses YUKARI/AŞAĞI Tuşu

Menü dışındaki durumlarda sesi yükseltir / alçaltır.

Özel Menü maddesinde ayar değerlerini değiştirir.

4. Ekran (4-hane 7-segment/ 1 LED) KIRMIZI led bekleme durumu göstergesidir.

2.3 Arka Panel

1. LNB IN

LNB’den gelen dijital sinyali kablosu bu konektöre bağlanır.

2. LOOP OUT

Fazladan bir alıcı bağlama imkanı verir (analog ya da dijital ).

3. AUDIO Sağ (Kırmızı RCA) ve Sol (Beyaz RCA)

Bu konektörler ses sinyalini bir amplifikatöre ya da TV’nizin ses girişine bağlama imkanı sunar.

4. VIDEO (Sarı RCA)

Bu konektörde ek VCR-bağlantıları için sürekli bir video sinyali bulunur.

5. S/PDIF

Dijital ses amplifikatörüne bağlantı çıkışı sağlar.

6. TV Scart Konektörü

Bu konektör scart kablosu ile alıcınızı TV’ye bağlamak için kullanılır.

7. TV/VCR

RF Modülatör (TV/VCR). Alıcınızı TV’ye bağlamak için scart kablosu kullanmıyorsanız, koaksiyel kablo kullanarak alıcınızı TV’ye bağlamak için bu konektör kullanılır. Alıcınızı TV’ye bu şekilde bağlarsanız, TV’nizi RF kanalına ayarladığınızdan emin olun.

8. ANT

RF Modülatör (ANT). Fazladan bir anteniniz varsa (kablo ya da karasal) ve alıcınızı TV’ye bağlamak için scart kablosu kullanmıyorsanız, diğer anteninizin buraya bağlanması gerekir. Alıcıyı TV’nize bağlamak için bir scart kablosu kullanmazsanız, diğer anten doğrudan TV’ye bağlanabilir.

9. RS232 Seri Port

Bu seri port PC’nizi alıcıya bağlamak için kullanılabilir ve alıcınıza yazılımın yeni sürümlerini yüklemenize imkan verir.

Uzaktan Kumanda ünitesi

2.2 Uzaktan Kumanda Ünitesi

Uydu alıcınızın tüm özellikleri uzaktan kumanda ile kontrol edilebilir.

1. POWER (Güç) Alıcıyı açar /kapatır.

2. MUTE (Sessiz)

Alıcının ses çıkışını geçici olarak kapatır.

3. TV/SAT

RF modülatörünün alıcı çıkışını ya da RF modülatörünün ANT girişini kontrol eder.

4. SAYISAL TUŞ (0-9)

Sayısal işletimi kontrol eder ve doğrudan programı değiştirir.

5. SAT

Aranan kanalların uydu listesini gösterir, mevcut uyduyu değiştirir.

6. TV

Mevcut dijital TV programı listesini gösterir.

7. RADYO

Mevcut dijital Radyo programı listesini gösterir.

8. FAV

Mevcut favori program listesini gösterir.

9. TEXT

Mevcut kanalın desteklediği teletext bilgisini gösterir.

10. RECALL (Geri çağırma) Önceki kanalı gösterir.

11. YUKARI /AŞAĞI

Menü dışındaki durumlarda mevcut programı sonraki /önceki programa geçirir.

Menü durumunda imleci yukarı /aşağı oynatır.

12. P+/P-

Menü listesinde sayfa aşağı/ yukarı oynatır.

13. OK

Seçilen menü maddesini etkinleştirir. Ya da menü dışındaki durumlarda program rehberinin görüntülenmesini sağlar .

14. SOL/SAĞ

Özel Menü maddesinde ayar değerlerini değiştirir.

15. INFO

Kanal bilgisini görüntülemek için kullanılır.

16. MENÜ

Menüyü ya da alt menüyü gösterir ve varsa işleme fonksiyonunu iptal eder.

17. EXIT (Çıkış)

Menü ya da alt menüden çıkar ve varsa işleme fonksiyonunu iptal eder.

18. LANG

Mevcut kanalda bulunan ses dili listesini gösterir.

19. PAUSE (Duraklama) Video /ses çıkışını duraklatır.

20. EPG

Menü dışındaki durumlarda program kılavuzunu görüntüler.

21. MULTI PICTURE ( Çok Kanal Gösterimi )

Ekranda 9 kanalın görüntüsünü bir tanesini canlı olmak üzere gösterir.

TV&VCR Bağlantı

3.1 TV ve VCR Bağlantı

1. LNB uydu sinyalini LNB IN konektöre bağlayın.

2. Alıcının arkasındaki TV/VCR konektörü TV’nizdeki koaksiyal IN konektöre bağlayın.

3. İsteğe bağlı: Alıcının arkasındaki ANT konektörüne ekstra bir karasal ya da kablolu anten bağlayın.

Scart kablosu ile temel bağlantı

1. LNB uydu sinyalini LNB IN konektöre bağlayın.

2. Alıcının arkasındaki TV/ scart konektörü TV’nizdeki scart-in konektöre bağlayın.

3. İsteğe bağlı: Alıcının arkasındaki ANT konektörüne ekstra bir karasal ya da kablolu anten bağlayın.

Alıcının TV , VCR ve Ses amplifikatörüne gelişmiş bağlantısı 1. LNB uydu sinyalini LNB IN konektöre bağlayın.

2. Alıcının arkasındaki TV/ scart konektörü TV’nizdeki scart-in konektöre bağlayın.

3. Alıcının arkasındaki ANT konektörüne ekstra bir karasal ya da kablolu anten bağlayın.

4. Alıcının arkasındaki TV/VCR konektöre koaksiyal kablo bağlayın.

Bu koaksiyal kablonun diğer ucunu VCR’nizin coax-in konektörüne bağlayın.

5. VCR’nizin coax-out konektörünü TV’nizin video-in konektörüne koaksiyal kablo ile takın.

6. İsteğe bağlı: Alıcınızın arkasındaki sesli sol ve sağ RCA-fişleri (Kırmızı ve Beyaz) ses amplifikatörünün sol ve sağ girişine bağlayın böylece alıcınız tarafından üretilen dijital ses kalitesinin tadını çıkarabilirsiniz.

TV&VCR ve Çanak Bağlantısı

3.2 Çanak Bağlantısı

Bir uydu çanak antenini ve LNB’yi doğru boylam ve uydunun Azimuth ‘una (yükselme açısı ) yönlendirmek uzmanlık gerektiren bir iş ve en iyi resmi bir bayi tarafından yapılabilir.

Sabit bir uydu çanağını alıcınıza bağlamak

Sinyalleri hangi uydudan almak istediğinize karar verin ve bayinizden çanağınızı istenen uyduya çevirmesini isteyin. LNB’nize koaksiyal bir kablo takın ve diğer ucu doğrudan alıcınızın LNB IN konektörüne bağlayın.

DiSEqC 1.0 anahtar kullanarak çoklu sabit çanakların alıcınıza bağlanması

Birden fazla uydudan program izlemek isterseniz (örneğin, Astra ve HotBird’den) sabit çanak ve DiSEqC 1.0 anahtar kullanmanız önerilmektedir.

Bayinizden çanakları istenen uydulara yönlendirmesini isteyin ve LNB’yi koaksiyal kablolar ile DiSEqC 1.0 anahtarının IN konektörlerine bağlayın.

DiSEqC 1.0 anahtarının OUT konektörünü alıcının arkasındaki LNB IN konektörüne bağlayın.

Motorlu konumlayıcı üzerindeki çanağı

alıcınıza bağlamak

Birden çok uydudan program izlemek için bir diğer seçenek motorlu DiSEqC 1.2 konumlayıcı üzerine bir çanak takmaktır.

Bayinizden çanağı konumlayıcı üzerine takmasını, doğru azimuth (yükselme açısı ) ayarını yapmasını isteyin ve konumlayıcınız için orta noktayı ayarlatın.

Koaksiyal kablo ile LNB ‘yi konumlayıcının LNB konektörüne bağlayın ve konumlayıcının REC konektörünü alıcının arkasındaki LNB konektörüne bağlayın.

Alıcıdan S/PDIF OUT’lu AMP’ye AMP’yi S/PDIF OUT’a bağlayın.

Ayar ve İşletim

4.1 Ayarlardan Önce

2. İlk kez bir alıcı kullanıyorsanız, sistem konfigürasyonu parametrelerini ayarlamalısınız.

İlk kez kullanılıyorsa ya da kanal yoksa, <Ekran 1> resmi görülür.

Menü bilgileri

Menü <Ekran 1> ‘de görüldüğü gibi ana menü ve alt menülerden meydana gelir.

Ana menüde 5 madde bulunur ve her menü maddesinde alt menü maddeleri yer alır.

Ekran 1

4.2 Temel Ayarlar

Kurulum

Bu menü <Ekran 2> ilk ayar durumunu kontrol etmek ve kanalı ayarlamak için kullanılır. Sol/Sağ tuşlarını kullanarak “Kurulum” menüsüne gelin ve alt menü otomatik olarak <Ekran 2> görülür.

1. Uydu Listesi: Kullanıcının uydu bilgilerinin Düzenlenmesine/ Eklenmesine / Silinmesine imkan veren uydu listesini görmek için “OK’’tuşuna basın.

2. Anten Bağlantısı: Anten Tipi/LNB Güç ayarı öğelerini görmek için “OK” tuşuna basın.

3. Anten Ayarı : Anten ayarı öğelerini görmek için “OK” tuşuna basın.

4. Oto Tarama : Tüm uyduların arama durumunu gösteren öğeler için “OK” tuşuna basın. Seçilen tek uyduda Kırmızı tuşa basın ve birden çok seçili uyduda kanal aramak için Yeşil tuşa basın.

5. TP Listesi: Kullanıcının transponder bilgilerini Düzenleme/Ekleme / Silme/ Arama yapmasına imkan veren her uydunun TP listesini görmek için “OK”’tuşuna basın.

6. Zamanlayıcı Ayarı: Kullanıcının uyandırma zamanlayıcısını ayarlamasına imkan veren zamanlayıcı listesini görmek ve zamanlayıcı seçmek için ‘‘OK’’ tuşuna basın.

Ekran 2 Uydu Listesi:

Bu menü <Ekran 3> varsayılan uydu bilgilerini Eklemek/Değiştirmek /Silmek için kullanılır.

Ekran 3

Seçilen öğe isminin değiştirilebileceği <Ekran 4> ‘ü göstermek için Kırmızı tuşa basın ve seçilen öğe boylamının girilebileceği <Ekran 5> ‘i göstermek için ‘‘OK’’ tuşlayın.

Giriş tamamlandıktan sonra, değiştirilen uydu ayarını kaydetmek için Mavi tuşa basın.

Ekran 4

Yeni uydu ekleyebilmek için <Ekran 3> açıkken Mavi tuşa basın. Eklenen öğenin girilebileceği <Ekran 4>’ü göstermek için Yeşil tuşa basın ve eklenen öğe boylamının girilebileceği <Ekran 5>’i göstermek için ‘‘OK’’ tuşa basın.

Giriş tamamlandıktan sonra, değiştirilen uydu ayarını kaydetmek için Mavi tuşa basın.

Ekran 6 Mevcut uyduyu silmek için Yeşil tuşa basılır <Ekran 6> görünür. ‘‘OK’’ tuşlanarak mevcut uydu silinir.

Ayar ve İşletim

Anten Bağlantısı:

Bu <Ekran 7> menü anten tipi /LNB Gücü gibi anten bağlantısı ayarlarını yapmak için kullanılır.

Ekran 7 Anten Ayarı :

Bu <Ekran 8> menü her bir LNB tipi /Polarizasyon/22K/DiSEqC gibi her uydu için seçilen anten tipinin anten ayarını yapmak için kullanılır.

Ekran 8 Oto Tarama

Bu <Ekran 9> menü, Tek/Çoklu Arama ve Şifresiz/Şifreli-Şifresiz Arama ayarlarının yapılmasında kullanılır.

Tarama modu

- Oto Tarama : Kör taramayı çalıştırır.

- Network Tarama: Network modunun açık veya kapalı olarak ayarlanmasını sağlar.

Mevcut uyduyu aramak için Kırmızı tuşa basın.

Çoklu uydu taraması için Yeşil tuşa basın.

Ekran 9

TP Listesi

Bu menü <Ekran 10> varsayılan seçili uydu bilgilerinde TP Bilgisini Düzenlemek/Eklemek/

Silmek /Aramak için kullanılır.

Ekran 10

Seçilen transponder bilgilerinin değiştirilebileceği <Ekran 11>‘i görmek için Kırmızı tuşa basın.

Giriş tamamlandıktan sonra, değiştirilen Transponder ayarını kaydetmek için Kaydet tuşuna basın.

Ekran11

Yeni transponder bilgilerinin girilebildiği <Ekran 12>‘yi görmek için Mavi tuşa basın.

Giriş tamamlandıktan sonra, değiştirilen bilgiyi kaydetmek için Kaydet tuşuna basın.

Mevcut Transponderi silmek için Sarı tuşa basın <Ekran 13> OK tuşlanarak mevcut transponder silinir.

Ekran13

Sarı tuşa basılarak seçili transponder için arama seçenekleri ekranda gösterilir.<Ekran 14>

Ekran14

Zamanlayıcı Ayarı:

Alıcınızı, zamanlayıcı temelli kayıt (VCR’den) ve uyandırma/uyku gibi belirlenen eylemleri yapabilmesi için ayarlayabilirsiniz.

1. Kurulum Menüsünde Zamanlayıcı Ayarında ‘‘OK’’ tuşuna basarsanız, <Ekran 15> görülür.

Tüm zamanlayıcıların mevcut ayarını görebilirsiniz.

Ekran15 2. Zamanlayıcıyı seçmek için Yukarı/Aşağı tuşunu kullanın ve zamanlayıcıyı seçin seçilen zamanlayıcı bilgilerini ayarlamak için ‘‘OK’’ tuşuna basın. < Ekran 16 >

Öğeyi seçmek için Yukarı/Aşağı tuşlarını kullanın ve Sol/Sağ tuşlarını kullanarak parametreleri değiştirin.

Zamanlayıcı ayarlarını tamamladıysanız, zaman ayarını kaydetmek için Kaydet ya da İptal tuşunu kullanın.

Zamanlayıcı Modu: Zamanlayıcı fonksiyonunu kullanmak için bu durumu etkinleştirebilirsiniz.

Uyandırma Kanalı: Uyandırma zamanlayıcı fonksiyonu ile alıcı açıldığında izlenecek kanalı seçebilirsiniz.

Uyandırma Tarihi: Zamanlayıcı eyleminin başlangıç tarihini ayarlayabilirsiniz.

Zamanında (uyanma zamanı ) : Zamanlayıcı eyleminin başlangıç saatini ayarlayabilirsiniz Süre: Uyuma eylemini başlatmak için zamanlayıcının süresini ayarlayabilirsiniz.

Ekran16

4.3 TV İzleme Modu

Normal modda, uzaktan kumanda ile ekranda çeşitli menüler görüntülenir. Mevcut durumu ve modu Yukarı /Aşağı, INFO ve EPG tuşları ile değiştirebilirsiniz. INFO tuşuna bastığınızda görülen banner’ı gösterir <Ekran 17>.

Banner kaybolmadan önce tuşa bir kez daha basarsanız, detaylı banner görülür.

Detaylı banner mevcut kanal üzerinde detaylı bilgi gösterir . - MUTE (Sessiz): Mevcut kanal sesini tamamen kapatır.

- POWER (Güç) : Alıcıyı açar /kapatır.

- ÇOKLU GÖRÜNTÜ (YEŞİL TUŞ) : 9 Çok kanallı Görüntü modunu ekrana getirir.

- TV YA DA RADYO: Mevcut modu değiştirir. TV modunda Radyo tuşuna basarsanız , sistem Radyo moduna geçer ve Radyo modundayken TV tuşuna basarsanız, sistem TV moduna geçer.

Eğer TV modundayken TV tuşuna basarsanız, Radyo modunda Radyo tuşuna basarsanız, kanal BUL menüleri görülür. İstediğiniz kanalı alfabetik olarak bulabilirsiniz.

- SAT : Taranmış uyduların isimlerini listeler. Ekran17

SAT tuşuyla uyduyu değiştirirseniz, liste seçtiğiniz uyduda aranan kanallar ile güncellenir.

(Kanal listesi uyduda aranan kanallar ile yapılandırılır. Uyduyu değiştirmek için motor kullandıysanız, çanağı hareket ettirmek için bekleyin mesajı görülür. SAT tuşu favori kanal

Ayar ve İşletim

- OK : Kanal listesi TV/Radyo moduna göre gösterilir.

- EXIT (çıkış): Tuş SAT, SUBTITLE ve LANG dahil bir banner ya da diğer listelerin kaybolmasını sağlar.

- EPG : Mevcut kanalın EPG (elektronik program bilgisi) gösterir.

- TEXT : Mevcut kanalın eğer servisi varsa teletext sayfasını gösterir.

PAUSE (Duraklama) : Alıcının video/ses çıkışını duraklatır, duraklamayı kaldırmak için, PAUSE tuşuna bir kez daha basın.

INFO Temel ve detaylı bilgileri göstermek için kullanılır. Eğer banner kaybolmadan önce tuşa bir kez daha basarsanız, mevcut kanalın detaylarını gösteren yeni bir banner görülür.

- RECALL (geri çağırma) : Son kanalı geri çağırır.

Ekran 18

TV/Radyo/Favori Listesi Basit ve Düzenleme moduna ayrılmıştır. Normalde TV/Radyo/Fav tuşlarına basarsanız, Basit mod menüsü görülür. Basit mod hızlı kanal geçirme ve temel bilgilerin hızlı görüntülenmesini sağlar ancak Düzenleme fonksiyonu sağlamaz.

Düzenleme yapmak istiyorsanız, Normal durumda Ana Menüden Kanal Yöneticisi ve Favoriler Yöneticisini seçin. Bu bölümde görülen TV/Radyo/Favori menüsü Basit moddur. Düzenleme fonksiyonunu kullanmak için, bakınız 4.5 Kanal Yöneticisi ve 4.7 Favori Yöneticisi.

Basit Modda TV/Radyo Listesi

TV izleme modunda, uzaktan kumandadan ‘‘OK’’ tuşuna basarsanız, <Ekran 19> görülür.

Kanalın ön izlemesini görülür ve +/- (PG) tuşları ile kanal listesinde hızlı ilerleyebilirsiniz.

Ekran19

Basit Modda Favori Listesi

TV izleme modunda, uzaktan kumandadan FAV tuşuna basarsanız, <Ekran 20> görülür.

Favori gruplarından birisini seçebilirsiniz.

Ekran20

4.4 EPG

EPG saat dilimine göre mevcut TP kanalındaki program bilgisini gösterir. Yalnızca EPG bilgisinin bulunduğu kanalda gösterilir.

Ekran21

Zamanlayıcı

İmleci istenen saat dilimindeki bir olaya getirin ve Sarı (Zamanlayıcı) tuşa basın.

Zamanlayıcı belirlenen saate ayarlanır, detaylar için bakınız Zamanlayıcı Ayarları.

Ayar ve İşletim

4.5 Kanal Yöneticisi (Düzenleme Modu)

Ana Menünün “Kanal Düzenleme” bölümünde kanal bilgilerini değiştirebilirsiniz.

TV/Radyo kanalı listesini görüntülemek için TV ya da Radyo tuşlarını kullanın.

Ekran23 KİLİT

Kanal kilidi etkinleştirilmişse, kanalı izleyebilmek için PIN kodu girmelisiniz. Seçili kanalı kilitlemek için Kırmızı tuşa basınız.

Ekran24 ATLAMA

Kanalı atlamak için Mavi tuşa basınız. Kanal atlama durumu etkinse, kanal, TV izleme modunda görüntülenmeden kanal atlanır.

Ekran25

TAŞIBu menüde kanalların yerlerini isteğinize göre değiştirebilirsiniz. Yeşil tuşa basarak yerini değiştirmek istediğiniz kanalı OK tuşlayarak işaretleyip yeni pozisyonuna kaydedebilirsiniz. Bu menü birden çok kanalı aynı zamanda taşımaya imkan sağlar.

Ekran26

DÜZENLE

Bu menüde bir kanal adını değiştirebilir, mevcut kanal listesi üzerinde isimleri sıralayabilir veya silebilirsiniz.

Fonksiyonun kaydedilen kanalları tamamen silebileceğine dikkat edin.

Kanal Yöneticisinde bir kanalı sildiğinizde, kanal Favori listesinden de silinir.

Sırala

Kanal listesinin kanallarını sıralayabilirsiniz bunun için Kırmızı ( Sırala ) tuşuna basınız.

İsim (A-Z): Kanal ismine göre kanal sıralama.

İsim (Z-A): Kanal ismine göre kanal sıralama.

Şifresiz / Şifreli : Kanalları şifreli ve şifresiz durumlarına göre sıralama.

Kilit: Kanalları kilit durumuna göre sıralama. Ekran27

Düzenle .

Mevcut kanal ismini düzenleyebilirsiniz Silme

Ayar ve İşletim

4.7 Favori (İsim Düzenleme)

Ekran 29

4.8 Diğer Ayarlar

Tercih menüsünde aşağıdaki 6 alt menü bulunmaktadır.

- Dil Ayarı - OSD Ayarı - Ebeveyn Kilidi - Tetris - Othello - Sudoku

Konfigürasyon menüsünde aşağıdaki 5 alt menü bulunmaktadır.

- TV Sistemi - Yerel Saat Ayarı - Fabrika Ayarları - Bilgi

- Dil Ayarı

OSD menü dilini, ses dilini ve teletext dilini seçebilirsiniz.

Dil listesini görüntülemek için Sağ ya da ‘‘OK’’tuşunu kullanın.

Ekran30 OSD Ayarı

- OSD Süresi: Ekrandaki bilgi çubuğunun (banner) süre olarak ne kadar görünür olacağını gösterir.

- OSD Şeffaflığı : OSD şeffaflık seviyesini ayarlayabilirsiniz.

Ekran31

Ebeveyn Kilidi

Alıcı ve kanal erişimini kontrol etmek için kullanılan Kişisel Tanımlama Numarasını (PIN) değiştirir.

- Menü Kilitleme /Açma : Menü Açık konumdaysa, alıcı menüye PIN girmenizi istemez. Menü kilit durumunu değiştirmek için Sol/Sağ tuşlarını kullanın.

- Kanal Kilidi : Kanal düzenleme menüsünde kilitlenen kanalların hepsinin kilidi bu menüde açılabilir yada kapatılabilir.

- Şifre Değiştirme: Mevcut şifreyi değiştirmek için, ilk olarak mevcut şifreyi girilir ve sonra da kullanmak istediğiniz yeni şifreyi girebilirsiniz ve bu yeni şifreyi onaylayıp değiştirdikten sonra, Kaydetme tuşunu kullanarak Şifre değişikliği işlemini kaydetmeniz gerekir.

Ekran32 Tetris

Bu oyunu oynamak istiyorsanız, Tercih öğesini seçin ve Tetris tuşunu kullanın.

Ayar ve İşletim

Othello

Bu oyunu oynamak istiyorsanız, Tercih öğesini seçin ve Othello tuşunu kullanın.

Ekran34 Sudoku

Bu oyunu oynamak istiyorsanız, Tercih öğesini seçin ve Sudoku tuşunu kullanın.

.

Ekran 35 TV Ayarı

- Görüntü Modu

OSD ve video görüntü modunu Multi, PAL ya da NTSC’ye getirebilirsiniz.

- Görünüş Modu

16:9, 4:3PS ve Letter Box formatlarını seçebilirsiniz.

- RF Modu

Eğer TV RF kablosuna bağlıysa, RF modülatör türünü seçebilirsiniz.

- RF Kanalı

Eğer TV RF kablosu ile bağlıysa, TV’deki değerle aynı değere sahip RF kanalı sayısını seçmelisiniz.

Ekran 36

- Yerel Saat Ayarı

Eğer yayıncı kuruluş GMT bilgisi veriyorsa, saati GMT kullanarak ayarlayabilirsiniz ya da saatinizi kendiniz ayarlayabilirsiniz. Eğer GMT kullanımı açıksa, Mevcut saat otomatik olarak ayarlanır ve siz sadece saat dilimini seçebilirsiniz.

GMT Kullanımını OFF konumuna getirirseniz, "Tarih" ve "Saat" öğesi gösterilir ve doğru değerleri elle girebilirsiniz.

Ekran 37 Sıfırlama

- Tüm Kanalları Silme: Yalnızca kaydedilen kanaları siler, diğer değerleri silinmez.

- Fabrika Ayarı: Kaydedilen tüm verileri siler ve sistemi başlangıç durumuna döndürür.

Ekran 38

Bilgi

Yazılım sürümü ve model adı dahil sistem bilgilerini gösterir.

Ayar ve İşletim ile Sorun Giderme ve Teknik Özellikler

4.9. İsim düzenleme

Tuş takımı imlecini girmek istediğiniz karaktere getirmek için Sol/Sağ/Yukarı/Aşağı tuşlarını kullanın.

Tuş takımında bir karakter seçtikten sonra‘‘OK’’, tuşuna basın, seçilen karakter isim kutusunda gözükecektir.

Klavyenin karakterlerini değiştirmek için, tuş takımı üzerinde ◄ ya da ► tuşlarını seçin. Düzenlemeyi bitirdiyseniz, tuş takımı imlecinin ‘Kaydet ’ tuşuna getirip ‘‘OK’’tuşuna basın.

Ekran40

A.1 Sorun giderme

Alıcının normal çalışmamasının birçok nedeni olabilir.

Alıcıyı aşağıda gösterilen prosedürlere göre kontrol edin.

Alıcı kontrolden sonra doğru çalışmıyorsa, lütfen yetkili bayinizi arayın.

Alıcının kapağını açmayın. Tehlikeli bir durum yaratabilir.

Belirti Neden Çözüm

Ön paneldeki ekranda ışık yok .

Elektrik kablosu fişe takılı değildir. Elektrik kablosunun prize takılı olup olmadığını kontrol edin.

Görüntü ya da ses yok. Alıcıdan TV’ye yapılan ses/video bağlantısında hata.

Ses kesilmesi.

TV kapalı.

Alıcının ses /Video çıkışını TV’ye doğru şekilde bağlayın.

MUTE (sessiz) tuşuna basın.

TV’yi açın.

Görüntü yok. Alıcı

Sinyal alamıyor.

Bazı tuner parametreleri yanlış.

Çanağın yönü yanlış.

Anten kablosunu kontrol edin, kabloyu değiştirin ya da kabloyu alıcıya sıkıca bağlayın.

Kurulum menüsünde tuner parametrelerinin değerlerini doğru ayarlayın.

Sinyal gücünü spektrum analiz cihazı ile kontrol edin ve çanağınızı doğru ayarlayın.

Uzaktan kumanda

çalışmıyor. Uzaktan kumandanın pilleri takılı değil ya da

bitmiş. Pillerinin uzaktan kumandaya doğru şekilde takılıp

takılmadığını kontrol edin.

Pilleri kontrol edin ve bitmişse, kumandanın pillerini değiştirin.

A.2 Teknik Özellikler

1. Tuner ve Kanal

Alıcı sistem DVB-S

Konektör tipi F-Type, IEC169-24, Dişi

Frekans Aralığı 950MHz ~ 2150MHz

RF Empedans 75 Ohm

Girdi Sinyal Seviyesi -65dBm ~ -25 dBm

LNB Gücü 13.5/18.5Vdc +/- 5%, 0.5A maksimum

22KHz Ton 22KHz +/- 2KHz, 0.6Vpp +/- 0.2V

DiSEqC Kontrol Versiyon 1.0/1.2 ve USALS’a uygun (2.0 uyumlu)

Demodülasyon BPSK/QPSK

Girdi Sembol Oranı 1~44.5 Mbaud/s, SCPC/MCPC

FEC Dekoder FEC Kodu Oranı 1/2, 2/3, 3/4, 5/6 ve 7/8

2. Sistem ve Hafıza

Ana İşlemci: M3329C

Anlık Bellek 2 MB(seri tip)

Sistem Hafızası 8 MB

Teknik Özellikler ve Terimce

3. MPEG Aktarım Akışı ve A/V Şifre Çözme

Aktarım Akışı MPEG-2 ISO/IEC 13818 Aktarım Akışı Özellikleri

Profil Düzeyi MPEG-2 MP@ML

Girdi Hızı Maksimum 15Mbit/s

Görünüş Oranı 4:3, 16:9, Letter Box

Çerçeve Hızı PAL için 25H, NTSC için 30Hz

Video Çözünürlük: 720 X 576(PAL), 720 X 480(NTSC)

Teletext VBI ile

Ses Şifre Çözme MPEG-1/Musicam Layer I & II ve liner PCM(LPCM)

Örnekleme Oranı 32, 44.1, 48kHz

4. RF-Modülatör

RF-Konektör 75Ω IEC169-2, Erkek /Dişi

Dış kanal UHF için CH 21-69

TV Standardı PALB/G, D/K, I (Menü ile Seçilebilir )

Ses Çıkışı . Stereo / Mono

Önceden Ayarlanan Kanal CH 40 (ya da TBD), (Menü ile değiştirilebilir) 5. Arka özet

TV Scart Çıkışı Stereo CVBS ve L/R Çıkışı

RCA Çıkışı Stereo kontrollü CVBS ve L/R Çıkışı

Veri arayüzü RS-232, Bit Oranı: 115200baud

Konektör : 9-pin D-sub Erkek tipi

S/PDIF Koaksiyal (RCA)

Ana güç kablosu Gövdeye sabit tip

6. Ön özet

Tuşler 5 tuş (güç açma/kapama, kanal aşağı/yukarı, ses aşağı /yukarı

Göstergeler 1 LED(kapalı)

Ekran 7-segment 4 hane

Uzaktan kumanda sensörü Kızılötesi tip 7. Güç Kaynağı

Girdi Voltajı AC 90~240V, 50Hz~60Hz

Elektrik Tüketimi Maksimum 30W

Koruma Ayrı Dahili Sigorta

8. Fiziksel Özellikler

Boyut (ExYxÇ) 280 X 55 X 245mm

Ağırlık 2.0kg

9. Çevre Koşulu.

Çalışma Sıcaklığı 0~40℃

Depolama Sıcaklığı -10℃ ~ 50℃

Çalışma Nem Aralığı 10 ~ 85% RH, yoğuşmasız Depolama Nem Aralığı 5 ~ %90 RH, yoğuşmasız

A.3 Terimce

PIN Kodu

Kişisel Kimli Numarası. Kilitlemek / kilidi açmak için kullanılan dört haneli bir kod; örneğin, ebeveyn kontrol kilidi RS232

Seri veri portu.
