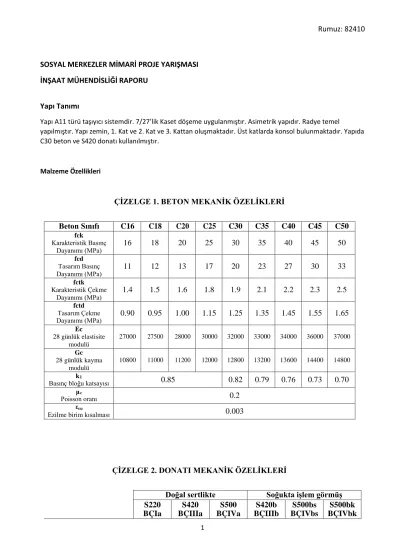

1 SOSYAL MERKEZLER MİMARİ PROJE YARIŞMASI İNŞAAT MÜHENDİSLİĞİ RAPORU
Yapı Tanımı
Yapı A11 türü taşıyıcı sistemdir. 7/27’lik Kaset döşeme uygulanmıştır. Asimetrik yapıdır. Radye temel
yapılmıştır. Yapı zemin, 1. Kat ve 2. Kat ve 3. Kattan oluşmaktadır. Üst katlarda konsol bulunmaktadır. Yapıda C30 beton ve S420 donatı kullanılmıştır.
Malzeme Özellikleri
ÇİZELGE 1. BETON MEKANİK ÖZELİKLERİ
Beton Sınıfı C16 C18 C20 C25 C30 C35 C40 C45 C50
Karakteristik Basınç fck
Dayanımı (MPa) 16 18 20 25 30 35 40 45 50
Tasarım Basınç fcd
Dayanımı (MPa) 11 12 13 17 20 23 27 30 33
fctk Karakteristik Çekme
Dayanımı (MPa) 1.4 1.5 1.6 1.8 1.9 2.1 2.2 2.3 2.5
fctd Tasarım Çekme
Dayanımı (MPa) 0.90 0.95 1.00 1.15 1.25 1.35 1.45 1.55 1.65
Ec
28 günlük elastisite modulü
27000 27500 28000 30000 32000 33000 34000 36000 37000
Gc 28 günlük kayma
modulü
10800 11000 11200 12000 12800 13200 13600 14400 14800
k1
Basınç bloğu katsayısı 0.85 0.82 0.79 0.76 0.73 0.70
μc
Poisson oranı 0.2
εcu
Ezilme birim kısalması 0.003
ÇİZELGE 2. DONATI MEKANİK ÖZELİKLERİ
Doğal sertlikte Soğukta işlem görmüş S220
BÇIa
S420 BÇIIIa
S500 BÇIVa
S420b BÇIIIb
S500bs BÇIVbs
S500bk BÇIVbk
2 fyk
Karakteristik akma dayanımı (MPa)
220 420 500 420 500 500
fyd
Tasarım dayanımı (MPa) 191 365 435 365 435 435
Türü Çubuk Donatı Hasır Donatı
Yüzey şekli Düz Nervürlü yada profilli Düz, nervürlü yada
profilli
Es
Elastisite modulü (MPa) 2 x 105
μs
Poisson oranı Elastik Bölgede : 0.3
Plastik Bölgede : 0.5
Εsu
Kopma birim uzaması 0.1
3
4 Yapı tasarımı yapılırken;
- TS500 - TS498 - TBDY2018
Yönetmelikleri dikkate alınmıştır.
1
2. EYÜPSULTAN SOSYAL MERKEZLER MİMARİ PROJE YARIŞMASI MİMARİ RAPOR
Tasarım Alanına Yaklaşım
Tasarım alanının eğimli yapısı, yakın çevresindeki yapılaşma, tekke binası, Eyüp mezarlığının tasarım alanı ile kurduğu ilişki ve yakın çevresindeki yeşil alanlar tasarımı şekillendirmede önemli bir yer tutar. Alanın eğimli yapısı içerisinde yapının kotlara oturması ve yakın çevredeki binaların yükseklikleri düşünülerek ihtiyaç programının sınırları çerçevesinde az katlı ve kotlarla beraber hareket eden bir tasarım kurgusu oluşturulmuştur.
Eyüp Mezarlığı ve Kotlar
Eyüp mezarlığının eğimli yapısı içinde mezarlar birbirlerinin manzara bakışlarını kesmeden düzen içinde varlıklarını devam ettirmektedirler. Tasarımın temel kaygılarından biri, tasarlanacak yapının da bu ilişkiyle beraber ortaya çıkması, çevresine ve arazi eğimlerine uygun bir şekilde alana yerleşebilmesidir. Bu sebeple bina +54 kotunda alana yayılırken +58 kotunda batı ve güney cephelerinden geri çekilerek konumlanır. Bu durumun bir devamı olarak +62 kotunda yine aynı cephelerden geri çekilerek devam eder. Bu geri çekilmelerden ortaya çıkan kat terasları uzayan saçaklarla beraber binanın kullanıcıları ve için bir seyir terasına ve yarı açık alana dönüşürken yeşili içine alır. Bu geri çekilmeler arazinin eğimli yapısının kotlarına özen gösterilerek tasarlanmıştır. Bu sayede mezarlığın manzara yönü kesilmeyip çevredeki bina yüksekliklerine dikkat edilmiştir. +62 kotunun terası yeşil çatı ve diğer kot planlarında kat bahçeleri yeşil alanlarla beraber düşünülmüştür. Arazinin eğimli yapısına oturan bina ziyaretçilere seyir imkanı sunarken, bina dışında kalan alanlar da manzara yönünü kesmez ve karşı yamaçtan bakanlar için mevcut manzara içinde yeşil dokuyu bölmeden var olan yeşil doku içinde kendine yer edinir.
Plan Çözümleri ve Girişler
Mahalle evinde, ihtiyaç programında verilen istenenler +54 ve +58 kotlarında çözülmüştür. Mahalle evine yaya girişi +58 kotundan alınmıştır. Bu kot planında girişte idari birimler yer alırken kütüphane ve ortak kullanım alanlarından birkaçına bu katta yer verilmiştir. +54 kotunda çok amaçlı salonlar ve diğer ortak kullanım alanlarından derslikler, etkinlik birimleri çözülmüştür. Çok amaçlı salonun fuayesi galeri boşluğuyla beraber ele alınmıştır. +50 kotunda personel ve teknik birimler yer almaktadır.
Aşevi +62 kotundan girişini alıp kullanıcılarını batı cephesinde yer alan terasla birlikte düşünülmüştür. Bu kotta Aşevinin deposu için servis girişi bırakılmıştır. Çatısında yer alan yeşil çatısının ortasında cam bir yüzey tasarlanmıştır.
Tasarım alanının sakin yapısı içinde ortaya çıkan tasarım da geneli itibariyle bina köşeleri sivri yapmaktan kaçınılıp daha yumuşak yüzeyler olarak ele alınmıştır.
2 Yapı Malzemesi
Tasarımın taşıyıcı sistemi betonarme olarak düşünülmüştür. Eyüp Mezarlığının duvarlarında kullanılan taşlar bir referans malzemesi olarak görülüp tasarımın çevresiyle kuracağı bütüncül yapı içinde kaplama malzemesi olarak ele alınmıştır. Cephelerde güneş kırıcı tasarım elemanları kullanılmıştır.
Mevcut Ağaçlar
Tasarım alanında var olan çok yıllık ağaçlar korunurken diğer taşınabilmesi uygun olan ağaçlar bina ile tasarım alanı arasında kalan kat bahçelerinde, kat teraslarında ve yeşil çatıda değerlendirilerek kullanımı öngörülmüştür.
