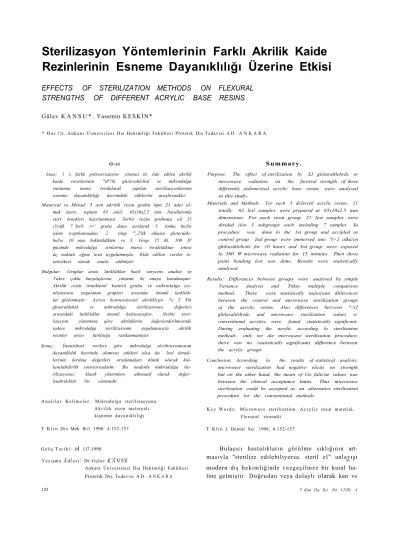

Sterilizasyon Yöntemlerinin Farklı Akrilik Kaide Rezinlerinin Esneme Dayanıklılığı Üzerine Etkisi
EFFECTS OF STERILIZATION METHODS ON FLEXURAL STRENGTHS OF DIFFERENT ACRYLIC BASE RESINS
Gülav K A N S U * . Yasemin K E S K İ N *
* Doc.!)r..Ankanı Ü ı m e r s ı i e s ı Dıs Hekimliği Fakültesi Protetık Diş Tedavisi A D . A N K A R A
O / e t S u m m a r y .
. lıııaç: l 'ç farklı poliıııerızasyon yöıınıııi ile elde edilen akrilik kaide rezinlerinin "iP'/ik glıılcrahlchid ve mikrodalga ısnıianna inanız bırakılarak yapılan sıerilizasyonlarınıu esneme dayanıklılığı üzerindeki etkilerini araşlırıuaklır.
Materyal ve Metad: 3 avn akrilik rezin grubu itpn 21 adet ol
mak üzere, toplanı 63 aılel, 65x16x2.5 inin bavullarımla test örnekleri hazırlanmışın: llerbir rezin grubuna ııil 21 ı'irıifk 7 'ferli .•>' gruba daiıa ayrılarak I. (imha hiçbir işlem ııvgnhıınııadaıı. 2 (inip "',,2'lik aikaieıı glııteraldc- hıd'ıe 10 saaı bekletildikten ve 3. Grup 15 ilk. 500 IV gücünde mikrodalga ısınlarına maruz bırakıldıktan sınıra üç noktalı eğme testi uygulanmışla: Elde edilen veriler is
tatistiksel olarak analız edilmiştir.
Bulgular: Gruplar arası larklılıklar basil varycins analizi ve l'ııkev çoklu kurşılaşlırıııu yöntemi ile onaya konulmuştur.
Akrilik rezin örneklenil kontrol grubu ve ıııikroılalga s/e- nlizasyoııu uygulanan grupları arasında önemli larklılık
lar gözlenmiştir. Ayrıca konvuıısiyoııel akriliklcıjıı % 2 Tık glıııeraldehid ve mikrodalga slerilizasvoıııı değerleri arasındaki larklılıklar önemli hıılııııııııışlıır. llerbir steri
lizasyon yöntemine göre akrilikleriıı değerlendirilmesinde sadece mikrodalga sterilizasvoım uygulamasıyla akrilik rezinler artısı farklılığa rastlanmamıştır.
Sonuç: İstatistiksel verilere göre mikrodalga slcrihzıısvonııııım dayanıklılık üzerinde olumsuz etkileri olsa da. lesl örnek
lerinin kırılma değerleri ortalamaları klinik olarak kul
lanılabilirlik sınıriarıııdaıhr. Bıı nedenle mikrodalga sle
rilizasvoıııı. klasik yöntemlere allenıatif olarak değer
lendirilebilir bir yöntemdir.
A n a l ı l a r K e l i m e l e r : Mikrodalga stcrilizasyonu.
A k r i l i k rezin materyali, kişneme dayanıklılığı
Purpose: The effect of sterilization by XJ giiiiaraltlehvdc or microwave radiation on the fiexiiral strength of three differently jiolimerized acrylic base resins were analysed in this study-
Materials and Methods: Tor each 3 di/lereiil acrylic resins, 21 totally 63 lesl samples were prepared ai 65x10x2.5 nun dimensions. For each resin group, 21 lest samples were divided iiiio 3 subgroups each including 7 samples. So procedure was done lo the 1st group and accipled as control group. 2nd group were immersed into "t>2 alka/cn ghilarahlehvtle for 10 hours and 3rd group were exposed lo 500 W microwave radiation for 15 minutes. Then three point bending lest was dime. Results were statistically analysed.
Results: Differences between groups were analysed by simple Variance Analysis and Ttikey multiple comparison method. There were statistically iuijioriaui ditlerences between the control and microwave sterilization groups oj the acrylic resins. Also differences bet\vcen "-!i2 gliilaralilehvde and microwave sterilization values o/
conventional acrylics were found statistically significant.
During evaluating the acrylic according lo sterilization methods; only tor die microwave sterilization procedure, there was no /statistically significant) difference between the acrylic groups.
Conclusion: According lo the results of statistical analysis, microwave sterilization had negative elicits on strength but on the other hand, the mean of l/ic falii/ue values was between the clinical acceptance limits. Thus microwave sterilization could be accepted as an alternative sterilization procedure lor the conventional methods.
K e y W o r d s : M i c r o w a v e sterilization. A c r y l i c resin material, Flexural strenutli
T K l i n Dis Mek B i l 1998. 4:152-157 T K l i n J Dental Sei 1998, 4:152-157
G e l i ş T a r i h i : ol .1)7.1998 Bulaşıcı hastalıkların görülme sıklığının art-
, , . , . ,V I O, , masıvla "sterilize edilebiliyorsa. steril el" anlayışı
Yazışma A d r e s i : Dr.Gulav K A N S b - J •> '
Ankara Üniversitesi Dış Hekimliği Fakültesi modern dış hekimliğinde vazgeçilmez bir kural ha-
Protetik Dış Tedavisi A D . A N K A R A line gelmiştir. Doğrudan veya dolaylı olarak kan ve
152 T Kim Dış İlci Ilıt l'J'JH, 4
S T E R 1 1 . 1 Z A S Y O N Y'ONTEMI.ERİNİN AKRİLİK KAID1I KİNİNLERİNİN E S N E M E DAYANIKLILIĞI ÜZERİNE ETKİSİ (iulay K A N S L ıu Ark.
t ü k ü r ü k l e kontamiııc olduğu düşünülerek pratik uygulamalarda kullanılan sterilizasyon yöntem
lerinden olumsuz yönde etkilenmeyecek her tür araç ve gerecin sterilizasyona tabi tutulması esastır
K l i n i k veya laboratuvar araç ve gereçlerinin sterilizasyonu genellikle;
1. Isı uygulaması a. Kuru ısı
b. Nemli ısı (basınçlı ve basınçsız buhar) e. Kimyasal sıcak buhar
d. Kaynatma
2. Kimyasal uygulama
a. Sıvı (Klor. iyodoform, fenol bileşikleri, gluteraldehid)
b. Gaz (Etilen oksit) uygulaması ile sağlanır (1).
Ç a p r a z enfeksiyonun kontrolünde protezlerin de mikroorganizmalarından arındırılması gereklidir (1,2-5). Ancak yukarıdaki yöntemlerden bazıları özellikle akrilik rezin kaide üzerinde olumsuz et
kilere sahiptir (1,2-4,6,7). Bu düşünceler doğrul
tusunda g ü n ü m ü z d e etkin, fakat materyal yapısına zararsız sterilizasyon yöntemleri halen araştırıl
maktadır. Son yıllarda uygulamaları deneme aşa
m a s ı n d a olan mikrodalga yöntemi, klasik stcrilizas- yon-dezenfeksiyon yöntemlerine alternatif olarak öne sürülmektedir. Ancak bu yöntemin, boyutsal sabitlik, csncme-kırılma direnci, renk ve yüzey özellikleri gibi protezlerin kullanım ömrüne etki eden önemli özellikleri üzerindeki etkileri henüz bilinmemektedir.
Esneme genel bir ifadeyle; bir materyale elastik defornıasyon sınırları içerisinde uygulanan kuvvetlere karşı materyalde oluşan kalıcı olmayan durum değişikliğidir. Uygulanan kuvvetler elastik defornıasyon sınırını aşarsa materyalde ya kalıcı bir b ü k ü l m e ya da kırılma meydana gelir (8).
A k r i l i k rezin protez kaide materyallerinin es
neme ve kırılma dayanıklılığı, rezinin kompozis
yonuna, polimerızasyon tekniğine ve koşullarına, protezin içinde bulunduğu ağız ortamına ve kul
lanım e s n a s ı n d a k i uygulamalara bağlı olarak değişiklik gösterir (9-11).
Bu çalışmanın amacı, üç farklı y ö n t e m l e polimerizasyonu sağlanan akrilik kaide rezinlcrinin sterilizasyonunda kullanılan gluteraldehit solüsyo
nu ve mikrodalga ışınlarının esneme dayanıklılığı üzerindeki etkilerinin araştırılmasıdır.
G e r e ç ve Y ö n t e m Örnek Preparasyonu
Araştırmamızda incelenmek ü z e r e , ısı ile polimerize edilen akrilik1', enjeksiyonla kalıpla
narak polımcrizc edilen sıcak akrilik1', mikrodalga enerjisi ile polimerize edilen özel bir formulasyona sahip akrilik rezinc seçilmiştir.
Konvansiyoncl sıcak akrilik rezinin laboratu
var işlemleri rutin uygulamada olduğu gibi gerçek
leştirilmiş ve 30 dakika süreyle polimerizasyon işlemi uygulanmıştır. Enjeksiyon yöntemiyle hazır
lanan akrilik; SR-Ivocap sistemiyle polimerize edilmiştir. Sistem teflon-metal karışımı özel bir mufla, basınç odası, akrili karıştırmak için vibratör, basınç iletici aparey, ayarlanabilir polimerizasyon banyosu ve kompresörden oluşmaktadır. Bu sistem için akrilik örnekler polimerizasyon banyosunda
100°C'de 35 dakika süreyle polimerize edilmiştir.
Mikrodalga enerjisi ile polimerizasyon yönteminde ise akrilik rezin diğer iki yöntemde olduğu gibi saf polimetil metakrilat o l m a y ı p , polimetil-etil metakrilat esaslıdır. Bu y ö n t e m d e fiberle güçlendirilmiş özel plastik muflalar ( F R P Flask, GC Industrial Corp., Japan) ve 2450 M H z , 500 VV gücünde mutlak tipi bir mikrodalga fırın (Goldstar- Vestel) kullanılmıştır. Örnekler 500 W ' d a 3 dakikalık sürede polimerize edilerek hazırlanmıştır.
Esneme dayanıklılığı testleri için yukarıda bahsedilen yöntemlerle hazırlanan her akrilik esaslı kaide materyalinden 12 N o ' l u A D A (American Dcntal Associatıon) spesrfikasyonu esas alınarak 65x10x2.5 mm boyutlarında standart test örnekleri hazırlanmıştır. Her bir akrilik rezin grubu için 21 adet olmak üzere toplam 63 adet hazırlanan örnek
ler sterilizasyona tabi tutulmadan önce 48 saat dis- tile suda tutulmuşlardır.
a: QC 20, De Trey, Weyhridge-Surrey. England.
h: SR-Ivocap. Ivoclar AG. Sclıaan, Liechtenstein.
c: Acron MC. GC Dent{d Industrial Corp. Tokvo. .lapan
T Kim .1 Denial Sri I W,V. 4 1 5 3
STERİLİZASYON YÖNTEMLERİNİN AKRİLİK KAİDE REZİNLERİNİN E S N E M E DAYANIKLILIĞI O / E R İ N E i T K I S I Gülay K A N S U ve Ark.
Sterilizasyon Yöntemleri
Çalışmada kullanılan protez kaide materyal
lerinin esneme dirençleri üzerindeki etkilerinin in
celenmesi için, klasik bir kimyasal sterilizasyon ajanı olan %2Tik alkalen glutcraldehitin (Glutarex, Medical-Surgical Divison/3M, St.Paul, U S A ) yanı- sıra, modern hayatta farklı alanlarda adı geçen mikrodalga enerjisi de sterilizasyon yöntemi olarak araştırma kapsamına alınmıştır. Her iki sterilizas
yon işleminin uygulandığı örnek grupları ve kont
rol grubu şu şekilde belirlenmiştir:
1. Her akrilik grubundan 7 adet örnek, % 2 ' l i k alkalen gluteraldehit solüsyonunda 10 saat bek
letilmişlerdir.
2. Her akrilik grubundan 7 adet ö m e k , 500 W ' d a 15 dakika süreyle mikrodalga ışınlamasına maruz bırakılmışlardır. Bu esnada fırının içine radyasyonu absorbe edici materyal olarak 150 mi.
su ile dolu bir cam kap yerleştirilmiştir.
3. Her akrilik grubundan 7 adet örnek ise hiçbir işleme uygulanmadan kontrol grubu olarak testlere alınmıştır.
Esneme Dayanıklılığının Saptanması
Ö r n e k l e r i n esneme dayanıklılığı, tnstron (Lloyd Instruments, L R X , Fareham Hants, U K ) c i hazında üç noktalı e ğ m e (thrce-point bending) testi kullanılarak ölçülmüştür. Bu test için; örneğin yer
leştirildiği destekler arasında 50 mm'lik aralığa sahip alt parça ve örneğe tam ortasından basınç uygulayan üst parçadan oluşan bir düzenek tarafımızdan hazırlanmıştır (Şekil 1). Test cihazının hızı 5 mm/dak. olarak ayarlanmıştır.
Testler sonunda elde edilen verilerden, aşağı
daki eşitlikten yararlanarak esneme dayanıklılığı değerleri elde edilmiştir.
S : Esneme dayanıklılığı P : Kırılma anındaki yük 3 P L L : Örneği destekleyen destek S= çıkıntıları arasındaki mesafe
2bd2 b : Örneğin genişliği d : Örneğin kalınlığı
İstatistiksel Analiz
İstatistiksel çalışmalar Ankara Üniversitesi Ziraat Fakültesi Biometri ve Genetik Anabilim Dalı' nda yürütülmüştür.
P: Kırılma anındaki y ü k
L: Ö r n e ğ i destekleyen destek çıkıntıları a r a s ı n d a k i mesafe a: Ö r n e ğ i n u z u n l u ğ u
b: Ö r n e ğ i n genişliği e: Ö r n e ğ i n kalınlığı
Ş e k i l 1. Esneme dayanıklılığı.
Bulgular
Çalışmada kullanılan farklı akrilik rezin kaide materyallerinin esneme dirençlerini ö l ç m e k amacıyla yapılan üç noktalı e ğ m e testinden elde edilen veriler Basit Varyans A n a l i z i kullanılarak is
tatistiksel olarak değerlendirildikten sonra gruplar arasındaki farklılıkları tespit etmek amacıyla Tukcy Çoklu Karşılaştırma Yöntemi uygulanmıştır.
Tablo 1 'de uygulanan sterilizasyon y ö n t e m lerinin protez kaide materyallerine göre yapılan is
tatistiksel değerlendirme sonuçlan sunulmuştur.
A k r i l i k rezin örneklerin esneme dayanıklılık
ları uygulanan sterilizasyon yöntemlerine göre p<0.01 veya p<0.05 oranında farklılıklar ortaya koymuştur. Konvansiyoncl akrilikle hazırlanan örnek grabunda farklılıklar mikrodalga sterilizas- yonu ile kontrol grubu ve daldırma sterilizasyonu arasında görülmüştür. Enjeksiyon ve mikrodalga akrilik örneklerde ise kontrol grubu ile mikrodalga sterilizasyonu arasında ortaya çıkmıştır.
A k r i l i k rezin kaide materyallerine uygulanan sterilizasyon yöntemleri sonucu esneme dayanık
lılıklarında gözlenen yönteme göre değişikliklere
1 5 4 T Klııı Di.)- II ek />'// 1WH, 4
S T I ; R Î I . I / A SVO \ V Ü N T H M I . İRİNİN AKRİLİK KAİDI RRZİNİ. İRİNİ si P.SNF.MR DAYANIKLIL1Ö F ÜZhRİNB RTKİS i Gülay K.ANSU vc Ark.
T a b l o 1. Uygulanan direnci değerleri (kg
sterilizasyon yöntemlerinin i ı ı n r )
akrilik rezin kaide materyallerinde oluşturdukları esneme
leonvaıısiyonel ak i l Enjeksiyon akriliği M i k r o d a l g a akriliği
Y ö n t e m n X i Sx 11 X i Sx 11 X ± Sx
K o n t r o l 7 53.8X6 ± 0.44 — * 7 49.613 ± 1 . 3 4 - 7 55.997 ± 1.36 — *
(!lutarex 7 53.461 -t 1.31 —1 " 7 44.996 ± 0.50 7 49.501 ± 1.66
M i k r o d a l g a 7 42.226 i 1.23-J 40.583 ± 2 . 8 5 - n l 44.171 ± 1.05 —
steri lizasyonu
Dikey çizgilerin her iki ııeııııılııkı ortalamalar arasındaki fark istatistiksel olarak önemlidir.
* : />• O.01
** ; /; 0.05
T a b l o 2. Kullanılan akrilik rezin materyallerinin farklı sterilizasyon yöntemlerine göre esneme direnç değerleri (kg/mnr)
Kontrol Glutarex M i kroda Iga steri I izasyo n ıı
Materyal n X ± Sx n X ± Sx n X ± S x
İNonvansiyonel n 1 53.886 ± 0.44 7 5.3.461 ± 1 . 3 1 — t. j 42.266 ± 1.23 akrilik
Enjeksiyon akriliği 7 49.613 ± 1.34—, * 7 44.996 ± 0.50 - 1 40.583 ± 2.85
M i k r o d a l e a 7 42.226 i- 1.36 7 49.501 ± 1.66 1 44.171 ± 1.05
Dikey çizgilerin her iki ucundaki ortalamalar arasındaki fark istatistiksel olarak önemlidir.
* : /><0.01
ait ortalama vc standart hataları ise Tablo 2'dc görülmektedir.
Mikrodalga sterilizasyonunda gruplar arasında farklılıklar gözlenmemiş, ancak kontrol grubunda enjeksiyon akriliği ile mikrodalga akriliği arasında,
%2'lik gluteraldchid uygulamasında ise konvansi- yonel akrilik ile enjeksiyon akriliği arasında p<0.01 değerinde farklılık görülmüştür.
T a r t ı ş m a
Proteze sterilizasyon yöntemlerinin uygulan
masının a m a c ı ; hijyeni sağlamak ve patojen
mikroorganizmaların kontaminasyon etkilerinden uzaklaşmaktır (2). Ancak bu işlem sırasında pro
tezin y ü z e y morfolojisi, sertlik vc transvers dayanıklılık gibi özelliklerinin etkilenmemesi bek
lenir (1,2-4,11,12).
Protez kaide materyali olarak kullanılan polimetil metakrilat rezinlerin mekanik özellik
lerinden biri olan transvers bükülme, materyalin elastik dcformasyonıı ile i l g i l i bir fenomendir.
Materyale belirli bir yük uygulandığında, kırıl
madan önce oluşan esneme ve yük kaldırıldıktan sonra elastik deformasyona bağlı olarak eski haline
I' Kim .i Dcmal Sn I W,S. 4 1 5 5
Gülay K A N S U ve Ark S T B R İ Ü Z A S Y O N YÖNTEMLERİNİN AKRİLİK KAİDE REZİNLERİNİN E S N E M E DAYANIKLILIĞI ÜZERİNE ETKİSİ
dönmesi önemli bir özelliktir. Bu özellik protez
lerin ağızda kullanım süreleri boyunca belirli sınır
lar içinde olmalıdır. Materyalin yük uygulandığın
da gösterdiği esnekliğin artması kırılmanın daha yüksek kuvvet değerlerinde gerçekleşmesine neden olur. A k r i l i k rezin protez kaide materyallerinin dayanıklılığı, rezinin kompozisyonuna, polimeri- zasyon tekniğine ve koşullarına, protezin içinde bu
lunduğu ağız ortamına, kullanım alışkanlıklarına bağlı olarak değişiklik gösterir (9).
A D A ' y a göre rutinde kullanılan protez kaide rezinlerinin transvers testlerde ölçülen bükülme limitleri 3500 gr'lık yüklemede maksimum 2.5 mm, 5000 gr'lık yüklemede ise 2-5,5 mm ol
malıdır. Craig ve Peyton'a (13) göre de bu limitler içinde bükülme değerlerine sahip rezin materyalleri klinik olarak kullanıma elverişli bir yapı sergileye
bilirler.
Transvers ya da esneme dayanıklılığı önemli bir mekanik özelliktir. ISO'nunl567 no'lu protez kaide materyali spesifikasyonunda transvers bükülme limitleri 15 vc 35 N ' l u k yük karşısında
1-2.5 mm, 15-50 N ' l u k yük karşısında ise 2-5 mm olarak verilmiştir (2). Bu nedenle transvers kırılma değerleri akrilik resinler için 55 N'dan az olma
malıdır (2,14).
Konvansiyonel akrilik, enjeksiyon akriliği ve mikrodalga akriliğinden elde edilen test örneklerine
%2'lik gluteraldehid ve mikrodalga sterilizasyon yöntemleri uygulandıktan sonra herhangi bir steri
lizasyon işlemi uygulanmamış olan kontrol grubu ile karşılaştırma yapıldığında, tüm gruplarda özel
likle kontrol ve mikrodalga sterilizasyon grupları arasında istatistiksel olarak farklılık gözlenmiştir.
Ayrıca konvansiyonel akrilik grubunda %2'lik gluteraldehid ve mikrodalga sterilizasyoıuı arasında da farklılık ortaya çıkmıştır. Ancak farklılık ortaya koyan değerler incelendiğinde ulaşılan rakamsal sonuçların A D A ve İSO'nun klinik kullanılabilirlik sınırları içinde olduğu görülmektedir.
Protezler kullanım ömrü içerisinde birçok kez sterilizasyon vc dczeııfeksiyon işlemleri ile karşılaşabilirler ve kullanılan yöntemler materyalin yapısını ve dayanıklılığını etkileyebilir.
Asad ve ark. (2) çapraz bağlı ve çapraz bağlı olmayan protez kaide rezinleri üzerine uzun süreli (7 gün) daldırma dezenfeksiyon yönteminin etki
lerini araştırdıklarında çalışmalarında, dezenfektan ajan olarak Chlorhexidine, alkaline gluteraldehid ve alkol esaslı solüsyonlar kullanmışlar ve dezenfek
tanların materyallerin esneme ve elastisite kat
sayılarını etkilemediğini bildirmişlerdir.
Polyzois ve ark. (1) gluteraldehid ve mikrodal
ga sterilizasyon yönteminin akrilik kaide rezin
lerinin esneme özelliklerini araştırdıkları çalış
malarında esneme dayanıklılığı değerlerini 91,29 M P a ve 100.63 M P a arasında bulmuşlar ve her iki sterilizasyon uygulamasının da materyalin direnci
ni azalttığını ileri sürmüşlerdir.
Farklı yöntemlerle polimerizc olan akrilik kaide rezinlerinin % 2 ' l i k gluteraldehit vc mikrodal
ga sterilizasyonu uygulamalarından sonra esneme dirençlerinde ortaya çıkabilecek değişikliklerin gözlemlenmesi hedeflenen çalışmamızın sonuçlan Polyzois ve ark. ( l ) ' m n bulguları ile benzerlik göstermektedir.
Uygulanan sterilizasyon yöntemlerinin akrilik rezin kaide materyallerinde oluşturdukları esneme direnci değerlerine göre; konvansiyonel akril, en
jeksiyon akriliği ve mikrodalga akriliğınde kontrol ve mikrodalga sterilizasyonu uygulamaları arasında farklılıklar gözlenmiştir. Ayrıca konvansiyonel akriliğin % 2 ' l i k gluteraldehid ve mikrodalga ste
rilizasyon değerleri arasında da farklılıklar tespit edilmiştir (Tablo 1).
Kullanılan akrilik rezin materyallerinin farklı sterilizasyon yöntemlerine göre esneme dirençleri değerlendirildiğinde kontrol grubu örneklerinde;
enjeksiyon akriliği ve mikrodalga akriliği arasında,
% 2 ' l i k gluteraldehit'te bekletilen örneklerde kon
vansiyonel akrilik ile enjeksiyon akriliği arasında farklılık gözlenmiştir. Ancak mikrodalga sterilizas
yonu uygulanan, üç tip akrilik rezinden hazırlanan örnekler arasında önemli bir farklılığa rastlan
mamıştır.
Yunus ve ark (11) tamir işleminin kırılma dayanıklılığının mikrodalga ışınlamasına tabi tutu
lan örneklerde en yüksek değere ulaştığını ve bunun artık monomer miktarının düşük olmasıyla bağlantılı olduğunu bildirmişlerdir. Ancak bu çalış
madaki sonuçlar tamir işlemlerinde sonucu etki
leyen parametrelerin çeşitliliği ve kullanılan akri
liğin tek tip olması nedeniyle bizim bulgularımız açısından yommlanamamıştır.
1 5 6 TKlin Diş II ek Bil İW,S, 4
S T L R İ L İ Z A S Y O N YÖNTEMLERİNİN AKRİLİK KAİDE RF.ZİNLERİNİN E S N E M E DAYANIKLILIĞI ÜZERİNE ETKİSİ Gülay K A N S U ve Ark.
Elde ettiğimiz veriler doğrultusunda mikrodal- ga stcrilizasyonuyla, % 2 ' l i k gluteraldehid uygula
ması arasında konvansiyonel akrilik dışında diğer akriliklcrde anlamlı farklılığa rastlanmamıştır.
A n c a k çalışmamızda tüm kırılma ortalamaları esneme direncinin ifade edilmesinde kullanılan transvers kırılma değerleri olarak önerilen (2,14) 55 NI*'dan daha yüksek bulunmuştur (Tablo 1,2).
Mikrodalga sterilizasyonun değerlerinin ise akrilik- 1er arası farklılık göstermemesi dikkate değer bu
lunmuştur.
S o n u ç l a r
1. Farklı polimerizasyon yöntemi ile elde edilen akrilik rezili örneklerin esneme dayanıklılığı değerlerine göre kontrol grubu ve mikrodalga ste- rilizasyonıı uygulanan gruplar arasında önemli farklılıklar gözlenmiştir. Ayrıca konvansiyonel akriliklerin % 2 ' l i k gluteraldehid ve mikrodalga sterilızasyon değerleri arasında da istatistiksel fark
lılık ö n e m l i bulunmuştur.
2. Kontrol grubu ve her bir sterilizasyon yön
temi içinde akriliklcr kendi aralarında değer
lendirildiğinde % 2 ' l i k glutcraldehit uygulamasında konvansiyonel akrilik ve enjeksiyon akriliği arasın
da, kontrol grubunda enjeksiyon ve mikrodalga akriliği arasında fark tespit edilmiştir.
Mikrodalga stcrilizasyonu uygulaması neti
cesinde ise hiçbir akrilik rezin arasında fark görülmemiştir.
3. Mikrodalga stcrilizasyonu her ne kadar materyal direncini olumsuz yönde etkilemiş gibi görünse de kırılma değerleri ortalamaları klinik olarak kullanılabilirlik sınırlarında olduğu için, klasik y ö n t e m l e r e alternatif olarak değer
lendirilebilir bir yöntemdir.
*/ kg = 9.8 N
KAYNAKLAR
1. Polyzois G L , Zissis A J , Yannikakis S A : The effect of glutaraldehyde and m i c r o w a v e disinfection on some properties of acrylic denture resin. J Prosthodont 8: ISO,
1995
2. A s a d T, Watkinson A C , Huggett R: The effect of disinfec
tion procedures on flexural properties of denture base acrylic resins. J Prosthct Dent 68: 191, 1992
3. Shen C, Javid N S , C o l a i z z i F A : The effect of glutaraldehyde base disinfectants on denture base resins. J Prosthet Dent 61: 583, 1989
4 . Rohrer M D , Bulard R A : M i c r o w a v e sterilization. J A m Dent Assoc 110: 194, 1985
5. C o u n c i l on Dental Therapeutics. C o u n c i l on Prosthetic Services and Dental Laboratory Relations: Guidelines for infection control in the dental office and the commercial dental laboratory. J Am Dent Assoc 110: 969, 1985 6 . Young S K , Graves D C , Rohrer M D , Bulard R A : M i c r o w a v e
sterilization of nitrous oxide nasal hoods contaminated w i t h vims. Oral Surg Oral M e d Oral Pathol 60: 581, 1985 7. Jagger D C , Harrison A: Denture clcansing-the best ap
proach. Br Dent J 178: 413, 1985
8 . Z a i m o ğ l u A , Can G , Ersoy A E , A k s u L : Diş H e k i m l i ğ i n d e Maddeler B i l g i s i , Ankara, A Ü Diş H c k Fak Y a y ı n l a r ı n d a n Sayı 17. 1993. 25-40, 183-212
9. K e s k i n Y: Farklı y ö n t e m l e r l e polimerizasyon s a ğ l a n a n akri
liklerin bazı fiziksel özelliklerinin karşılaştırmalı olarak d e ğ e r l e n d i r i l m e s i . Doktora tezi A n k a r a , A Ü S a ğ l ı k B i l i m l e r i Enstitüsü, 1993
10. Hayden W J : Flexural sterength of microwave cured denture baseplates. Gen Dent 34: 367, 1986
11 .Yunus N, Harrison A, Hugget R: Effect of microwave irra
diation on the flexured strength and residual monomer lev
els of an acrylic resin repair material. J Oral Rehabil 21:
641, 1994
12.American Dental Association ( A D A ) . Guide to dental ma
terials and devices. 6th ed. 1972-1973
B . C r a i g R G , Peyton F A : Restorative Dental Materials. 5th ed.
St. Louis, The C V M o s b y C o m p . 1975
14.Dixon D L . Ekstrand K G , Breeding L C : The transverse strengths of three denture base resins. J Prosthet Dent 66:
510, 1991
T Klin .1 Denial Sri I9VS. 4 157
