SL 03

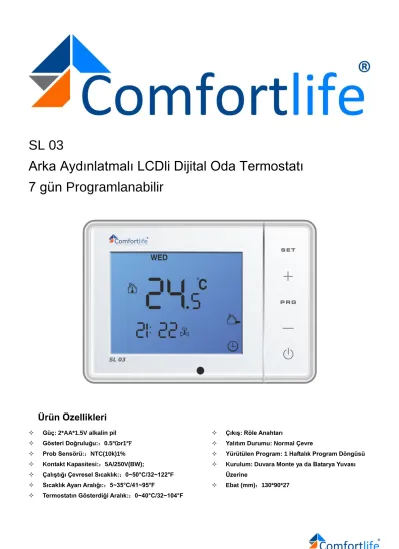

Arka Aydınlatmalı LCDli Dijital Oda Termostatı 7 gün Programlanabilir
Ürün Özellikleri
Güç: 2*AA*1.5V alkalin pil
Gösteri Doğruluğu:：0.5℃or1℉
Prob Sensörü:：NTC(10k)1%
Kontakt Kapasitesi:：5A/250V(BW);
Çalıştığı Çevresel Sıcaklık:：0~50°C/32~122°F
Sıcaklık Ayarı Aralığı:：5~35°C/41~95°F
Termostatın Gösterdiği Aralık:：0~40°C/32~104°F
Çıkış: Röle Anahtarı
Yalıtım Durumu: Normal Çevre
Yürütülen Program: 1 Haftalık Program Döngüsü
Kurulum: Duvara Monte ya da Batarya Yuvası Üzerine
Ebat (mm)：130*90*27
Ekran & Tuşlar
NO: Sembol Sembol Açıklaması
A
Kur Düğmesi：Program modundan manuel moduna geçiş yapmak için kısaca kur düğmesine basınız. Program modunda, sıcaklık değerlerini değiştirmek için “ ”or“ ”düğmelerini basınız, otomatik olarak geçici manuel moda geçiş yapacaktır.B
Sıcaklığı arttırma düğmesi.C
Saat：Saati ayarlamak kısa bir süre basınız. Programı ayarlamak için uzun bir süre basılı tutunuz.Düğme Kilidi： “ ”and“ ”düğmelerini aynı anda 3 saniye basılı tutunuz.
D
Sıcaklığı düşürme düğmesi.E
Açma ve kapama düğmesi.Fabrika Program Modu
Zaman Aralığı
Pazartesi - Cuma
Varsayılan Sıcaklık
Cumartesi - Pazar
Varsayılan Sıcaklık 1. 06:00-08:00 20°C 06:00-08:00 20°C 2. 08:00-11:30 10°C 08:00-11:30 20°C 3. 11:30-13:30 18°C 11:30-13:30 20°C 4. 13:30-17:00 10°C 13:30-17:00 20°C 5. 17:00-22:00 20°C 17:00-22:00 20°C 6. 22:00-06:00 18°C 22:00-06:00 18°C
Mod Açıklama Ekran Görünümü
Program Modu
“ ”düğmesine basın ve program moduna geçin.
（Birinci resimde görüldüğü şekilde）
Program Resimlendirme
5+2 program fonksiyonu（Gelişmiş seçenekler 6+1 ve 7 günlük program
fonksiyonu kapsamaktadır，isterseniz bu program fonksiyonunu iptal edebilirsiniz ），Pazartesi-Cuma aralığı aynı ayar değerindedir, ve Cumartesi-Pazar aynı ayar değerindedir. Hergün 6 zaman aralığına bölünebilmektedir.
Program değerini ayarlamak için：“ ” düğmesini basılı tutun ve program ayarlama moduna geçin.
Ardından değiştirmek için “ ” düğmesine
kısaca basın. “ ”or“ ” düğmelerine basarak değeri ayarlayın.
Manuel Mod “ ” düğmesine basarak manuel moda giriniz.
（Resim ikide görüldüğü şekilde）
“ ”or“ ”düğmeleriyle sıcaklık değerini ayarlayınız.
Geçici Manuel Modu
Geçici manuel mod: program modunda, sıcaklık
değerlerini değiştirmek için “ ”or“ ”düğmelerini basınız, otomatik olarak geçici manuel moda geçiş yapacaktır.
Gelişmiş Seçenekler
Gelişmiş seçenekler A ve B olmak üzere ikiye ayrılmaktadır.
MOD 1 (A)：
“ ” , “ ” ve “
”düğmelerini aynı anda 3 saniye basılı tutunuz, A1-A9
seçenekleriniz göreceksiniz, ardından düğmesine basıp seçenekler arasında ilerleyiniz.
Görülen Sembol
Sembol İçeriği
“ ”ya da“ ”düğmelerine basarak değerleri değiştiriniz.
Isı
Kalibrasyonu
（A1）
Artma: 0.5°C.
Başlatma Sıcaklık Aralığı (A2）
Aralık：1°C~5°C：
1、Önceden ayarlanan sıcaklık değeri, iç mekan sıcaklığına ve sıcaklık aralığına eşit yada iç mekan sıcaklığından ve sıcaklık aralığından yüksekse, ısı kaynağını devreye sokar.
2、İç mekan sıcaklığı, önceden ayarlanan sıcaklık değerine ve sıcaklık aralığına eşit yada önceden ayarlanan sıcaklık değerinden ve sıcaklık aralığından yüksekse, ısı kaynağını devreden çıkartır.
Tuş Takımı
（A3）
0 yarım kilitli：açma-kapama düğmesi dışında bütün tuş takımı kilitli.
1 tam kilitli: açma-kapama düğmesi dahil bütün tuş takımı kilitli.
Sensör Tercihi
（A4）
N1：tek dahili sensör N2：tek harici sensör
N3：hem dahili hem harici sensör Yüksek
Sıcaklık
Koruması（A5）
Aralık: 35~70 En aşağı ayarlanmış derece 35°C olduğunda, “ ” düğmesine basınız, ekranda “ ” simgesini göreceksiniz, yüksek sıcaklık koruması iptal olmuş olacak; İç mekan sıcaklığı, yüksek sıcaklık koruması değerinden yüksekse, ısı kaynağını devreden çıkartır. Varsayılan değer =45°C
Düşük Sıcaklık
Koruması（A6）
Aralık: 5°C~10°C ; En yüksek ayarlanmış derece 10°C olduğunda,“ ” düğmesine basınız, ekranda “ ” simgesini göreceksiniz, düşük sıcaklık koruması iptal olmuş olacak; iç mekan sıcaklığı, düşük sıcaklık koruması değerinden düşükse, ısı
kaynağını devreden çıkartır. Varsayılan değer is =5°C Endüşük değer
aralığını ayarlama（A7）
Aralık :1°C~10°C:
En yüksek değer aralığını ayarlama （A8）
Aralık:30°C~70°C
Haftalık Program Seçeneği（A9）
PT, SA, ÇA, PE, CU, CT, P: 7 günlük programı temsil eder.
PT, SA, ÇA, PE, CU, CT,：6+1 günlük programı temsil eder.
PT, SA, ÇA, PE, CU：5+2 günlük programı temsil eder.
“ ”programın iptal edildiğini temsil eder.
MOD 2 (B)：
Cihaz kapalı olduğunda, aynı anda 3 saniye “ ”, “ ” ve “ ” düğmelerine basılı tutunuz. Ekranda B1-B3 sembollerini göreceksiniz, ardından “ ”düğmesine basarak seçenekler arasında ilerleyiniz.
Görülen Sembol
Sembol İçeriği
“ ”ya da“ ”düğmelerine basarak değerleri değiştiriniz.
Vana Kontrol Seçeneği（B1）
0: Vananın termostat tarafından control edildiğini gösterir.
1: Vananın termostat tarafından control edilmediğini gösterir., her zaman kapalıdır.
Antifiriz Fonksiyon Seçeneği（B2）
0 close，1 açık。
Antifiriz Fonksiyonu: Eğer vana devamlı 100 saatten fazla bir süre kapalı kalırsa, 3 dakikalığına açılır.
GA/GB Opsiyonu (B3）
0=GA：Vana anahtarı/kapama koruması 3 saniyedir
1=GB：Vana anahtarı/kapama koruması 15 saniyedir 1；GB antifiriz fonksiyonu kapalı
°C Or °F（B4） Celsius ya da Fahrenheit derecesi
Derece & Saat Ayarları
“ ”düğmesine kısa süreli basın ve program moduna geçin.
Programlama 5+2 program fonksiyonu（Gelişmiş seçenekler 6+1 ve 7 günlük program )fonksiyonu kapsamaktadır，isterseniz bu program fonksiyonunu iptal edebilirsiniz ），Pazartesi-Cuma aralığı aynı ayar değerindedir, ve Cumartesi-Pazar aynı ayar değerindedir. Hergün 6 zaman aralığına bölünebilmektedir.
Program değerini ayarlamak için：“ ” düğmesini basılı tutun ve program ayarlama moduna geçin. Ardından değiştirmek için
“ ” düğmesine kısaca basın. “ ”or“ ” düğmelerine basarak değeri ayarlayın.
Fabrika Modu
Aralık Pazartesi-Cuma Varsayılan Değer Cumartesi-Pazar Varsayılan Değer
1. 06:00-08:00 20°C 06:00-08:00 20°C
2. 08:00-11:30 10°C 08:00-11:30 20°C
3. 11:30-13:30 18°C 11:30-13:30 20°C
4. 13:30-17:00 10°C 13:30-17:00 20°C
5. 17:00-22:00 20°C 17:00-22:00 20°C
6. 22:00-06:00 18°C 22:00-06:00 18°C
Oda Isısının Ayarlanması
Program modundan manuel programına geçmek için “ ” düğmesine kısaca basın.
Program modunda, “ ” ya da ” ” düğmelerine basarak değeri belirleyin. Sonrasında otomatik olarak geçici manuel moduna geçiş yapacaktır.
“ ” oda ısı derecesini arttırır
“ ” oda ısı derecesini azaltır
Montaj ve Kullanım Sırasında Dikkat Edilecek Unsurlar
1. Termostat ekranının ani ısı değişimlerinden etkilenmesini önlemek için termostatlara özel bir program yüklenmiştir. Termostatın ani ısı değişimlerini hemen göstermemesi normaldir.
2. Termostatlar yerden 1.5m yüksekliğe monte edilmelidir.
3. Termostatları duvar kenarına, kapı/pencere aralığına ya da kapının ardı gibi izole olmuş yerlere monte etmeyin. Radyatör, boru gibi ısı vericilerden uzak bir yere monte edin.
4. Batarya yuvalı kablosuz termostatlar, havalandırması zayıf olan yerde monte edilirse, Termostatta görülen ısı değeri, ortalama kapalı mekan ısı değerine göre istikrarsız olabilir.
5. Termostatların gönderici ve alıcı kutularını sadece yetkili profesyonel teknisyenler açmalıdır. Güç kaynağını monte ederken güç kablolarının iyice yalıtılmış olduğundan emin olun.
6. Alıcı ünitesi/kutusunu monte ederken ilk önce taban levhasını takın. Üst kapağı takmadan önce güç ve signal telini bağlayın.
Termostat tamir edilemeyen bir üründür. Kullanıcı, iç devre kartını açmamalıdır.
7. Termostatı monte etmeden, sistemin bağı olmadığından emin olunuz. Sistemin maksimum voltajı, kullanım klavuzunda belirtilen gereklilikleri karşılamalıdır. (Max. AC Voltage: 250V).
Bağlantı Gösterimi
1、Hat Terminalleri Hat Terminali İşaretleri
N AC Neutral
L AC Live
1 NO (Normally-Open point) 2 COM (Public terminal of relay) 3 NC (Normally-Closed point)
