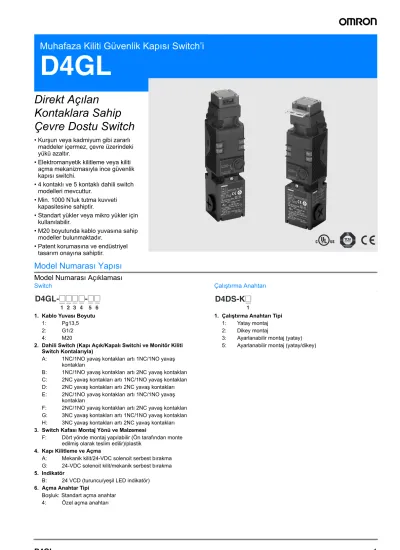

Muhafaza Kiliti Güvenlik Kapısı Switch’i
D4GL
Direkt Açılan Kontaklara Sahip Çevre Dostu Switch
• Kurşun veya kadmiyum gibi zararlı maddeler içermez, çevre üzerindeki yükü azaltır.
• Elektromanyetik kilitleme veya kiliti açma mekanizmasıyla ince güvenlik kapısı switchi.
• 4 kontaklı ve 5 kontaklı dahili switch modelleri mevcuttur.
• Min. 1000 N’luk tutma kuvveti kapasitesine sahiptir.
• Standart yükler veya mikro yükler için kullanılabilir.
• M20 boyutunda kablo yuvasına sahip modeller bulunmaktadır.
• Patent korumasına ve endüstriyel tasarım onayına sahiptir.
Model Numarası Yapısı
Model Numarası Açıklaması Switch
1. Kablo Yuvası Boyutu
1: Pg13,5
2: G1/2
4: M20
2. Dahili Switch (Kapı Açık/Kapalı Switchi ve Monitör Kiliti Switch Kontalarıyla)
A: 1NC/1NO yavaş kontakları artı 1NC/1NO yavaş kontakları
B: 1NC/1NO yavaş kontakları artı 2NC yavaş kontakları C: 2NC yavaş kontakları artı 1NC/1NO yavaş kontakları D: 2NC yavaş kontakları artı 2NC yavaş kontakları E: 2NC/1NO yavaş kontakları artı 1NC/1NO yavaş
kontakları
F: 2NC/1NO yavaş kontakları artı 2NC yavaş kontakları G: 3NC yavaş kontakları artı 1NC/1NO yavaş kontakları H: 3NC yavaş kontakları artı 2NC yavaş kontakları 3. Switch Kafası Montaj Yönü ve Malzemesi
F: Dört yönde montaj yapılabilir (Ön tarafından monte edilmiş olarak teslim edilir)/plastik
4. Kapı Kilitleme ve Açma
A: Mekanik kilit/24-VDC solenoit serbest bırakma G: 24-VDC solenoit kilit/mekanik serbest bırakma 5. Indikatör
B: 24 VCD (turuncu/yeşil LED indikatör) 6. Açma Anahtar Tipi
Boşluk: Standart açma anahtar 4: Özel açma anahtarı
Çalıştırma Anahtarı
\
1. Çalıştırma Anahtarı Tipi 1: Yatay montaj 2: Dikey montaj
3: Ayarlanabilir montaj (yatay) 5: Ayarlanabilir montaj (yatay/dikey) 1 2 3 4 5 6
D4GL-@@@@-@@
1
D4DS-K @
Sipariş Bilgisi
Model Listesi
Switchler (Çalıştırma anahtarları ayrı satılır.)
Switch Kafası Malzemasi
Açma Anahtar
Tipi
Solenoit voltaj/
indicatör
Kilit ve açma bırakma tipleri
Kontak biçimi(kapı açık/
kapalı switchi ve monitör kiliti switch kontakları)
(yavaş) Onaylanmış direkt açılış NC kontağı
Boru Boyutu Model
Plastik Standart Solenoit: 24 VDCTuruncu/yeşil LED: 24VDC
Mekanik kilit Solenoit açma
1NC/1NO+1NC/1NO
Pg13,5 D4GL-1AFA-A*
G1/2 D4GL-2AFA-A
M20 D4GL-4AFA-A*
1NC/1NO+2NC
Pg13,5 D4GL-1BFA-A
G1/2 D4GL-2BFA-A
M20 D4GL-4BFA-A
2NC+1NC/1NO
Pg13,5 D4GL-1CFA-A*
G1/2 D4GL-2CFA-A
M20 D4GL-4CFA-A*
2NC+2NC
Pg13,5 D4GL-1DFA-A
G1/2 D4GL-2DFA-A
M20 D4GL-4DFA-A
2NC/1NO+1NC/1NO
Pg13,5 D4GL-1EFA-A
G1/2 D4GL-2EFA-A
M20 D4GL-4EFA-A*
2NC/1NO+2NC
Pg13,5 D4GL-1FFA-A
G1/2 D4GL-2FFA-A
M20 D4GL-4FFA-A
3NC+1NC/1NO
Pg13,5 D4GL-1GFA-A
G1/2 D4GL-2GFA-A
M20 D4GL-4GFA-A
3NC+2NC
Pg13,5 D4GL-1HFA-A
G1/2 D4GL-2HFA-A
M20 D4GL-4HFA-A
Solenoit kilit Mekanik açma
1NC/1NO+1NC/1NO
Pg13,5 D4GL-1AFG-A*
G1/2 D4GL-2AFG-A
M20 D4GL-4AFG-A*
1NC/1NO+2NC
Pg13,5 D4GL-1BFG-A
G1/2 D4GL-2BFG-A
M20 D4GL-4BFG-A
2NC+1NC/1NO
Pg13,5 D4GL-1CFG-A*
G1/2 D4GL-2CFG-A
M20 D4GL-4CFG-A*
2NC+2NC
Pg13,5 D4GL-1DFG-A
G1/2 D4GL-2DFG-A
M20 D4GL-4DFG-A
2NC/1NO+1NC/1NO
Pg13,5 D4GL-1EFG-A
G1/2 D4GL-2EFG-A
M20 D4GL-4EFG-A*
2NC/1NO+2NC
Pg13,5 D4GL-1FFG-A
G1/2 D4GL-2FFG-A
M20 D4GL-4FFG-A
Pg13,5 D4GL-1GFG-A
: Onaylanmış direkt açılış kontaklarıyla birlikte olan modeller Tercih edilen stok madde*
Çalıştırma Anahtarları (Ayrıca sipariş edilir)
Özellikler
Standartlar ve AB Yönetmelikleri Uygun AB Yönetmelikleri ve Standartları
• Makine Yönetmeliği
• Düşük Voltaj Yönetmeliği
• EN1088
• EN60204-1
• GS-ET-19
Onaylı Standartlar
Not: 1. Detaylar için OMRON temsilcinize danışın.
Not: 2. CSA C22.2 No.14 tasdiki UL mark. tarafından onaylandı.
Onaylı Standart Değerler TÜV (EN60947-5-1)
Not: Kısa devre koruma cihazı olarak IEC269 uyumlu gI veya gG tipi 10-A sigorta kullanın.
UL/CSA (UL508, CSA C22.2 No. 14) C300
Q300
Solenoit Bobin Karakteristikleri
Indikatör Karakteristikleri
Tip Model
D4DS-K1
D4DS-K2
D4DS-K3
D4DS-K5 Yatay montaj
Dikey montaj
Ayarlanabilir montaj (Yatay)
Ayarlanabilir montaj (Yatay/Dikey)
Acente Standart Dosya No.
TÜV Ürün Hizmeti EN60947-5-1 (onaylanmış
direkt açılış) (Bkz not 1.)
UL (Bkz not 2.) UL508, CSA C22.2 No.14 E76675
Madde Kullanım
kategorisi AC-15 DC -13
Nominal çalışma akımı (Ie) 0,75 A 0,27 A Nominal çalışma voltajı (Ue) 240 V 250 V
Nominal
voltaj Taşıma akımı Akım Volt-amper
Yap Kes Yap Kes
120 VAC 2,5 A 15 A 1,5 A 1.800 VA 180 VA
240 VAC 7,5 A 0,75 A
Nominal
voltaj Taşıma akımı Akım Volt-amper
Yap Kes Yap Kes
125 VAC 2,5 A 0,55 A 0,55 A 69 VA 69 VA
250 VAC 0,27 A 0,27 A
Madde 24 VDC
Nominal çalışma voltajı (%100 ED)
24 VDC ±%10
Akım tüketimi Yaklaşık 200 mA
İzolasyon Sınıf F (maks. 130°C)
Madde LED
Nominal voltaj 24 VDC
Akım firesi Yaklaşık 3 mA
Renk (LED) Turuncu/Yeşil
Karakteristikler
Not: 1. Yukarı değerler il değerlerdir.
2. Koruma derecesi (EN60947-5-1) standartı tarafından belirlenen metodla test edildi. Teminat özellikleri çalışma şartlarına ve çevreye önceden yeterli olduğu teyit edilmiştir. Her ne kadar switch kutusu toza ve içine su girmesine karşı korumalıysa da D4GL’yi yabancı meteryallerin anahtar deliğine girebileceği yerlerde kullanmayın, aksi takdirde Switch zarar görür veya hata oluşabilir.
3. 5°C ila 35°C çevre sıcaklığına ve %40 ila %70 neme karşı dayanıklıdır. Daha fazla detay için OMRON temsilcinize danışın.
4. Eğer çevre sıcaklığı 35°C’den fazlaysa, 1-A’yı 2 devreden fazla 125-VAC yüküne geçirmeyin.
5. Bu figürler güvenli çalışma için minimum gereksinimlerdir.
6. Bu figür GS-ET-19 değerlendirme metoduna dayalıdır.
7. Bu değer, anahtarlama frekansıyle, çevreyle ve güvenilirlik seviyesiyle değiştirilecektir. Doğru çalışma, öncelikle asıl yük ile mümkündür.
Koruma derecesi (Bkz. not 2.) IP67 (EN60947-5-1)
(Bu sadece switch için uygulanabilir. Anahtar deliği için koruma derecesi IP00’dır.) Dayanıklılık
(Bkz not 3.) Mekanik 1.000.000 işlem/dakika
Elektriksel 24 VDC’de 4 mA’nın dirençli yükü için min. 500.000 çalışma;2 devrede 125 VAC’de 1 A dirençli yükü ve 2 devrede 24 VDC’de 4 mA dirençli yükü için min. 150.000 çalışma (bkz. Not 4.)
Çalışma hızı 0,05’ten 0,5 m/s’ye kadar
Çalışma frekansı maks. 30 işlem/dakika
Değerlendirilmiş frekans 50/60 Hz
Kontak boşluğu min. 2 x 2 mm
Direkt açılış gücü (Bkz. Not 5.) min. 60 N (EN60947-5-1) Direkt açılış hareketi (Bkz. Not 5.) min. 10 mm (EN60947-5-1)
Tutuş gücü (Bkz not 6.) min. 1.000 N
İzolasyon direnci min. 500 VDC’de 100 MΩ
Uygulanabilen minimum yük (Bkz. not 7.) 24 VDC’de 4 mA dirençli yükü (N-seviye referans değeri) Nominal çalışma voltajı (Ui) 300 V (EN60947-5-1)
Konvensiyonel eklenmiş termik akımı (I the) 2,5 A (EN60947-5-1)
İtici güce karşı direnen voltaj (EN60947-5-1) Aynı polaritedeki terminaller arasında : 2,5 kV Farklı polaritedeki terminaller arasında : 4 kV Solenoit ve yüklenmemiş metalik parçalar arasında ve solenoit ve zemin arasında
---
24-VCD solenoit 0,8 kV
Diğer terminaller ve yüklenmemiş metalik parçalar arasında ve diğer terminaller ve zemin arasında
4 kV
Şartlı kısa devre akımı 100 A (EN60947-5-1)
Kirlilik derecesi (çalışma ortamı) 3 (EN60947-5-1) Elektrik çarpmasına karşı koruma Sınıf II (çift izolasyon) Kapalı devre kontüreletromotiv güç 1,500 V maks. (EN60947-5-1)
Kontak direnci maks. 25 mΩ (ilk değer)
Vibrasyon direnci Arıza 10 ile 55 Hz, 0.75-mm tek amplitüd
Şok direnci Tahribat min. 1.000 m/s2
Arıza min. 300 m/s2
Çevre sıcaklığı Çalışma: –10°C’den 55°C’ye buzlanma olmadan
Çevre nem oranı Çalışma: %95 maks.
Ağırlık Yaklaşık 400 g (D4GL-1AFA-A)
Bağlantılar
Indikatör
Dahili Devre Diagramı
Devre Bağlantısı Örneği
• Terminaller 12 ve 41 dahili bağlanmıştır ve terminaller 11 ve 42’yi güvenli devre girişi için bağlayın. (BIA GS-ET-19)
• Güvenli devre girişi kullanırken (yukarıdaki terminaller 11 ve 12 ve terminaller 41 ve 42 için fazla devre) terminaller 21 ve 22’yi ve ter- minaller 51 ve 52’yi seri bağlayın. Yedek devre girişi kullanırken terminalleri bireysel bağlayın (örn., terminaller 21 ve 22 güvenli kapı açma/kapama gözetimi için ve terminaller 51 ve 52 kilit durumunun gözetimi için)
• Bu bağlantı örneğinde terminaller 21 ve 22 ve terminaller 51 ve 52 yedek devre girişi olarak kullanılmıştır.
D4GL-1HFA-A için Bağlantı Örneği
• Güvenli devre girişi olarak kullanılan direkt açılış kontakları işare- tiyle gösterilmiştir. Terminaller 11 ve 12 ve terminaller 21 ve 22 direkt açılış kontaklarıdır.
• Indikatörleri yedek devrelere veya terminaller E1 ve E2’ye paralel bağlayın.
• Her ne kadar teslimat sırasıda 3 hat bağlanacaksa da uygulama için onları yeniden döşeyin.
• Belirtilen tablo kapı kapalıyken yeşil indikatör ışığını ve solenoit açıkken turuncu indikatör ışığını yapmak için gerekli bağlantı biçimini gösteriyor.
• Eğer bir indikatör bir direkt açılış kontağına paralel bağlanmışsa, indikatör kırıldığında, bir kısa devre akımı oluşacaktır, muhteme- len bir donanım bozukluğuyla sonuçlanacaktır.
• 2 devreden fazla standart yükleri aynı zamanda switch etmeyin.
Aksi takdirde, izolasyon seviyesi düşebilir.
• Solenoit iki kutupludur. Terminalleri doğru kutuplarla bağladığı- nızdan emin olun.
Indikatör Terminal
numarası Kurşun tel
rengi Bağlanmış terminal numarası
Yeşil indikatör O1 Yeşil 32
Turuncu indikatör O2 Turuncu E1
Genel O3 Siyah E2
5 ila 24V DC Yeşil (+)
Turuncu (+) D
D
LED (yeşil)
LED (turuncu)
CRD CRD ZD ZD
COM (−)
42 11
21
31
E1
12 41
51
52
22
32
E2
İndikatör (turuncu) İndikatör (yeşil)
Güvenlik devresi Yedek devre Yedek devre Yedek devre
O1 (yeşil) O2
(yeşil)
O3 (turuncu) O4 (turuncu)
Çalışma Metodu
Çalışma Prensipleri
Cihazın Tanıtılması
Yapı
Not: Terminal numaraları modelle birlikte değişir. Terminal numaralarını Switch’in arkasındaki kapağa başvurarak doğrulayın.
Mekanik kilit modelleri
Kapı kapandığında kilit yayı ile kapan- mıştır. Güç kesilmesi olsa dahi kapı kilitli kalacaktır.
Solenoit sadece kilit açıldığında serbest kalır.
Solenoit kilit modelleri
Eğer solenoit OFF durumundaysa kapatıldığında kapı kilitlenmeyecektir. Bu demek oluyor ki; kapı, çalışma parçalarını veya yedek parçaları yerleştirirken kolayca açılabilir ve kapanabilir.
Kapı sadece solenoit ON durumundayken kilitlenir. Bu demek oluyor ki; kapı, bir güç kesilmesi olduğunda kilitli olmayacaktır ve bu model, tehlikeli bir duruma yol açacak sistemlerde kullanılamaz (örn. Toksik gazları gerektiren sistemler, yüksek ısılar veya atalet yüzünden dönmeye devam edecek olan dişlilerde).
Kapalı Piston geri dönüş yayı
Bağlantı kolu
İrca yayı
Kilit levhası ve monitor switchi bağlanmıştır.
Kilit yayı
Kapalı Kilitli
Açık Kilit açık
Kapalı
Bağlantı kolu Piston geri
dönüş yayı
İrca yayı
Kilit levhası ve monitor switchi bağlanmıştır.
Kilit geri dönüş yayı
Kapalı Kilit açık
Açık Kilitli
Çalıştırma anahtarı deliği
İndikatör (yeşil)
İndikatör (turuncu)
Serbest bırakma anahtarı Terminal 21 Terminal 22 Terminal 42
Terminal 11 Terminal 31/33 Terminal 32/34
Terminal 51/53 Terminal 52/54 Boru açılışları Boru açılışları
Terminal E1 (−) Terminal E2 (−)
Kapak (Bkz. Not.)
Kontak Biçimi
Anahtarın eklendiği ve kilitin uygulandığı şartları belirtir. Terminaller 12 ve 41 dahili olarak bağlanmıştır. (BIA GS-ET-19’a nazaran).
Model Kontak Kontak Biçimi(kapı açık/
kapalı switchi ve monitör kiliti switch kontakları)
Çalışma örnekleri Açıklama
D4GL-@AF@-@ 1NC/NO + 1NC/1NO
D4GL-@AF@-@ 1NC/1NO + 2NC
D4GL-@CF@-@ 2NC + 1NC/1NO
D4GL-@DF@-@ 2NC + 2NC
D4GL-@EF@-@ 2NC/1NO + 1NC/1NO
D4GL-@FF@-@ 2NC/1NO + 2NC
D4GL-@GF@-@ 3NC + 1NC/1NO
D4GL-@HF@-@ 3NC + 2NC
11
33 34
12 41 42
54
53 1142
3334 5354
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
Sadece NK kontak 1112'de onaylı direkt açılma mekanizması vardır.
1142, 3334 ve 5354 terminalleri farklı kutup
lar olarak kullanılabilir.
11
33 34
12 41 42
52
51 1142
3334 5152
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
Sadece NK kontak 1112'de onaylı direkt açılma mekanizması vardır.
1142, 3334 ve 5152 terminalleri farklı kutup
lar olarak kullanılabilir.
11
21 22
12 41 42
54
53 1142
2122 5354
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
1112 ve 2122 NK kontaklarında, onaylı direkt açılma mekaniz
ması bulunmaktadır.
1142, 2122 ve 5354 terminalleri farklı kutup
lar olarak kullanılabilir.
11
21 22
12 41 42
52
51 1142
2122 5152 1142 2122 5152
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
1112 ve 2122 NK kontaklarında, onaylı direkt açılma mekaniz
ması bulunmaktadır.
1142, 2122 ve 5152 terminalleri farklı kutup
lar olarak kullanılabilir.
11
21 22
33 34
12 41 42
54
53 1142
2122 3334 5354 1142 2122 3334 5354
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
1112 ve 2122 NK kontaklarında, onaylı direkt açılma mekaniz
ması bulunmaktadır.
1142, 2122, 3334 ve 5354 terminalleri farklı kutuplar olarak kullanılabilir.
11
21 22
33 34
12 41 42
52
51 1142
2122 3334 5152
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
1112 ve 2122 NK kon
taklarında, onaylı direkt açılma mekanizması bulunmaktadır.
1142, 2122, 3334 ve 5152 terminalleri farklı kutuplar olarak kullanılabilir.
11
21 22
31 32
12 41 42
54
53 1142
2122 3132 5354
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
1112 ve 2122 NK kontaklarında, onaylı direkt açılma mekaniz
ması bulunmaktadır.
1142, 2122, 3132 ve 5354 terminalleri farklı kutuplar olarak kullanılabilir.
11
21 22
31 32
12 41 42
52
51 1142
2122 3132 5152
Açık
Strok Kilit pozisyonu
Çalışma Anahtarı ekleme tamamlama pozisyonu
Çekme tamamlama pozisyonu
1112 ve 2122 NK kontaklarında, onaylı direkt açılma mekaniz
ması bulunmaktadır.
1142, 2122, 3132 ve 5152 terminalleri farklı kutuplar olarak kullanılabilir.
Boyutlar
Not: Aksi belirtilmediği müddetçe tüm birimler milimetredir.
Switchler
D4GL-@@@@-A D4GL-@@@@-A4
Çalışma
Karakteristikleri D4GL-@@@@-A Anahtar yerleştirme
gücüAnahtar çıkarma gücü
maks. 15 N maks. 40 N Önceden hareket
uzaklığı maks. 10 mm
Kilitlenmeden önce
hareket min. 4 mm
43 15,3
4,4
34,4
31,5 148
(127,5)
84±0,2 (187)
(3) 30±0,2 (3)
(3)
Boru kapağı Dört, LED indikatörü İki, 5,2 çaplı delik Dört, 9,2 çap spot dış kaplama (derinlik: 10)
Serbest bırakma anahtarı
Kapak montaj vidası
İki, kapak vidası 47
23,5 38 40
(21,5) 23,5
(18,5)
Dört, ana montaj vidası Ana kapak
Çalıştırma Anahtarı
15,3
Önceden hareket uzaklığı
Çalışma
Karakteristikleri D4GL-@@@@-A4 Anahtar yerleştirme
gücüAnahtar çıkarma gücü
maks. 15 N maks. 40 N Önceden hareket
uzaklığı maks. 10 mm
Kilitlenmeden önce
hareket min. 4 mm
4,4
34,4 15,3
31,5 148
(127,5)
84±0,2 (187)
(3) 30±0,2 (3)
43
(3)
Boru kapağı Dört, LED indikatörü Dört, 9,2 çap spot dış kaplama (derinlik: 10)
Serbest bırakma anahtarı
İki, kapak vidası 47,8
23,5 38 40
(21,5) 23,5
(18,5)
Ana kapak
Çalıştırma Anahtarı
15,3
Önceden hareket uzaklığı
İki, 5,2 çaplı delik
Kapak montaj vidası Dört, ana montaj vidası
Çalıştırma Anahtarı
Not: Aksi belirtilmediği sürece, ±0,4 mm bütün yönlere uygulanabilir.
Çalışma Anahtarının Takılmasıyla
D4GL + D4DS-K1
D4GL + D4DS-K2
D4GL + D4DS-K3
D4GL + D4DS-K5
30 15 7
17,5 28
4,3
13
2 13
7
D4DSK1
Dört, 2,15R
3
30 13 15
2 4. 7
28
10,5
6 7
9
D4DSK2
Dört, 2,15R
4 14
6,3
20 13
9 4,5 8
30 40 15
56 28
D4DSK3
Siyah
4
20,9 28 24,6
22,5
43 41 30 55
18 (7) 6,5
13 15°
18°
D4DSK5
Siyah
(38)
51,9 min. 51,5 maks. 54
Anahtar ekleme pozisyonu
(15)(31,7)
Yatay ekleme yarıçapı:
R ≥ 200
Anahtar deliğinin merkez dayanıklılığı: ±1
Dikey ekleme yarıçapı:
R ≥ 200
Anahtar deliğinin merkez dayanıklılığı: ±1
(38)
47,9 min. 47,5 maks. 50
(15)(31,7)
Anahtar ekleme pozisyonu
Yatay ekleme yarıçapı:
R ≥ 200
Anahtar deliğinin merkez dayanıklılığı: ±1
Dikey ekleme yarıçapı:
R ≥ 200
Anahtar deliğinin merkez dayanıklılığı: ±1
(38)
52,9 min. 52,5 maks. 55
(40)
(31,7)
Normalde min. P52,4 maks. 54,9 Anahtar ekleme
pozisyonu
Yatay ekleme yarıçapı:
R ≥ 50
Anahtar deliğinin merkez dayanıklılığı: ±1
Dikey ekleme yarıçapı:
R ≥ 200
Anahtar deliğinin merkez dayanıklılığı: ±1
(38)
59,8 min. 59,5 maks. 62
(43)
(31,7)
Normalde min. P59,3 maks. 61 Anahtar ekleme
pozisyonu
Yatay ekleme yarıçapı:
R ≥ 50
Anahtar deliğinin merkez dayanıklılığı: ±1
Dikey ekleme yarıçapı:
R ≥ 50
Anahtar deliğinin merkez dayanıklılığı: ±1
Uygulama Örnekleri
G9SA-321-T@ (24 VAC/VDC) + D4GL-@@@A-@ (Mekanik kilit tipi) + D4D-@520N Devre Diagramı
AÇIK S4
KM1 KM2 Kilit serbest
bırakımı sinyali
S2
Çalışma
Talimatı Motor
denetleyici Kapalıgecik
me zamanı Kontrol devresi
Zaman Çizelgesi
S1: Direkt açma mekanizmasıyla Güvenlik Sınırlama Switchi (D4N) S2: Muhafaza Kiliti Güvenlik Kapısı
Switchi
S3: Yeniden ayarla switchi S4: Kilit serbest bırakım switchi KM1 ve KM2: Manyetik İletken
M: 3fazlı motor
Sınırlama S1 switchi
Yeniden ayarla S3 switchi K1 ve K2 (NC) K1 ve K2 (NO) K3 ve K4 (NC) K3 ve K4 (NO) KM1 ve KM2 (NC) KM1 ve KM2 (NO) Kilit serbest bırakımı sinyali Kilit serbest bırakımı S4 switchi Sinyali durdur
Güvenlik açıldı
Güvenlik açılabilir Sinyali durdur
11 12 41 42
Geribildirim döngüsü
Güvenlik kiliti Güvenlik kapısı S2 Switchi
TH SA
G9SA-301 (24 VAC/VDC) + D4GL-@@@@G-@ (Soleonit kilit tipi) + D4D-@520N Devre Diagramı
Kontrol devresi
Geribildirim döngüsü
Çalışma Talimatı
M KM1
KM2
Motor denetleyici S1
Not: Kilit serbest bırakımı her zaman mümkündür. Bu yüzden muhafaza açıkken operatörün tehlikeye neden olacağı yerlerdeki uygulamalarda soleonit kilit tipini kullanmayın. Onun yerine mekanik kilit tipini kullanın.
Zaman Çizelgesi Sınırlama S1 switchi
S1: Direkt açma mekanizmasıyla Güvenlik Sınırlama Switchi (D4N) S2: Muhafaza Kiliti Güvenlik Kapısı
Switchi KM1 ve KM2: Manyetik İletken
M: 3fazlı motor
Muhafaza kiliti Güvenlik kapısı S2 Switchi
Çalışma sinyali
Kilit sinyali K1 ve K2 (NK) K1 ve K2 (NO) KM1 ve KM2 (NK) KM1 ve KM2 (NA)
Güvenlik açıldı TH
SA 31 32
S2
AÇIK 12
11 Kilit sinyali
Çalışma sinyali
Uyarılar
!Dikkat
Kapı açıkken Çalıştırma Anahtarını takmayın. Makine çalışa- bilir ve hasar oluşabilir.
!Dikkat
Bu switch ile metal iletkenler veya borular kullanmayın. Kırılmış boru deliğine karşı bir zarar elektrik çarpmasına neden olabilir.
!Dikkat
Çalıştırma Anahtarını yerleştiriken veya serbest bırakım anahtarını KİLİT AÇIK pozisyonuna getirdikten sonra ana yönü değiştirin. Aksi takdirde, switch arızalanabilir ve zarar oluşabilir.
Tutuş Gücü
• Belirtilmiş tutuş gücüne aşırı bir güç uygulamayın. Bunu yapmak Switchi kırabilir ve makine çalışmaya devam edebilir.
• Switche ek olarak başka bir kilit parçası yüklemek ya da uyarı etiketi veya kilit durmunu gösteren bir indikatör kullanmak, yani belirtilmiş tutuş gücüne aşırı güç uygulanmadı.
Güvenlik Önlemleri
• Switchi sökmeden önce veya herhangi bir dahili parçaya dokun- madan önce gücü kapatın. Bunu yapmamak elektrik çarpmasına neden olabilir.
• Çalıştırma anahtarını kapı açık ya da kapalı olduğu zaman kullanı- cılarla kontak oluşturamayacağı bir yere monte edin. Aksi takdir- de, yaralanma olabilir.
• Çalıştırma Anahtarının üzerine switche yerleşik haldeyken aşırı güç yüklemeyin veya switchi çalıştırma anahtarı içindeyken iptal edin. Aksi takdirde, Çalıştırma Anahtarı deforme olabilir ya da switch kırılabilir.
• Çalıştırma anahtarı için belirli ekleme yarıçapına dikkat edin ve anahtar deliğine dikey bir yönde yerleştirin.
• Başlayan devrelerde Switchi kullanmayın. (Güvenlik onay sin- yalleri için kullanın.)
• Switchi acil-dur devrelerinde ya da insan hayatında direkt etkiye sahip olan diğer güvenlik devrelerinde kullanırken direkt açılış modunda direkt açılış mekanizmasına sahip olan NC kontaklarını çalıştırın. Güvenlik amaçları için, örneğin, Switchi ve Çalıştırma Anahtarını vidalarla ya da koruyucu bir kapak ve uyarı etiketi kullanarak monte etmek ile yerini değiştirmeyi kolayca önleyin.
• Switche bir kısa devre hasarı gelmesini önlemek için, Switche seri şekilde bir sigorta bağlayın. 1,5 ila 2 kere değerlendirilmiş kırılmış bir akım ile sigorta kullanın. EN değerlendirmelerine uydurmak için, IEC269-uysal 10-A sigorta tip gI veya gG kullanın.
• Kablolarken gücü kapatın. Kablolama tamamlandıktan sonra, kullanmadan önce kapağın monte edildiğinden emin olun.
• Yüksek voltaj yüzünden oluşabilecek yanmayı engellemek için, solenoit devreye koruyucu bir sigorta yerleştirin.
• Patlayıcı, yanıcı veya diğer tehlikeli gazların bulunabileceği yerler- de switch'i kullanmayın.
• Yüklenmiş akımın değerlendirilmiş akımı aşmadığından emin olun.
• Terminalleri doğru kabloladığınızdan emin olun.
• Döşeme sonrası, switch’i gerçek çalışma koşullarında ölçtüğü- nüzden emin olun.
• Paketi ya da ürünü düşürmeyin. Dahili parçaları sökmeyin.
Serbest bırakma anahtarı
• Serbest bırakma anahtarı, acil durumlarda veya güç Switchin durmasını sağlarsa kullanılır.
• Eğer serbest bırakma anahtarı ayarı uygun bir alet kullanılarak kilitliden kilit açığa dönerse kilit serbest kalacaktır ve güvenlik kapısı açılabilecektir (sadece mekanik kilit modellerinde).
• Serbest bırakma anahtarını kilit açığa ayarladıktan sonra, örneğin, ana yönü değiştirme veya bakım yapılırsa, çalışmaya yeniden başlamadan önce ayarı kilitliye çevirdiğinizden emin olun.
• Switch, içeride ayarlama işi yapan insanların güvenliğinden emin olmak için, bir makinenin kapısı için kullanıldığında eğer serbest bırakma anahtarı kilit açığa ayarlıysa, kapı kapalı olduğunda ve ekipmana güç sağlanamadığında kapı kilitlenmeyecektir.
• Serbest bırakma anahtarını makineleri çalıştırmak veya başlatmak için kullanmayın.
• Yedek kilit sadece yetkili personel tarafından serbest bırakıl- malıdır.
• Serbest bırakma anahtarları vidaları üzerine aşırı yük yüklemeyin.
Serbest bırakma anahtarı zarar görebilir ve doğru çalışmayabilir.
• Yetkili olmayan personel tarafından yedek kiliti kolayca serbest bırakmayı önlemek için onu balmumuyla mühürleyin.
Montaj
• Switch'i durdurucu olarak kullanmayın. Kapının Çalıştırma Anah- tarının kenarıyla kontağını önlemek için Switchin yukarıda gösterildiği gibi bir durdurcuyla monte edildiğinden emin olun.
• Switch, çalıştırma anahtarının ekleme yarıçapının küçük olduğu, menteşeli kenara yakın bir yerde menteşeli bir kapı için kullanıl- dığında, kilit pozisyonundan ötede bir kapıyı açma girişimi oldu- ğunda, yük yüklemesi menteşeli olmayan tarafta olduğundan daha fazla olacaktır ve kilit zarar görebilecektir.
Solenoit kilit modelleri
Solenoit kilit kapıyı sadece solenoite güç sağlandığında kilitler. Bu yüzden, solenoite sağlanan güç durduğunda kapının kiliti açık olacaktır. Bu nedenle, solenoit kilit modellerini çalışırken ya da durduktan sonra bile tehlikeli olabilcek makinelerde kullanmayın.
Çalıştırma Anahtarı Durdurucu Kapı
Switch
Ayar bölgesi (0,5 ila 3 mm)
Doğru Kullanma Çalışma Ortamı
• Bu switch sadece kapalı mekanlarda kullanıma uygundur. Açık mekanlarda kullanmayın. Aksi takdirde arızalanabilir.
• Switchi aşağıdaki yerlerde kullanmayın:
• Şiddetli ısı değişikliklerinin olduğu yerlerde
• Yüksek nem seviyesi veya yoğunlaşma olan yerlerde
• Şiddetli titreşim olan yerlerde
• Switchin metal toz, yağ veya kimyasallarla temas edebileceği yerlerde
• Tiner, deterjan ya da diğer çözücülerin olduğu yerlerde
• Her ne kadar switchin kendisi toz ya da su girişine korumalıysa da yabancı bir meteryalin baştaki anahtar deliğinden girmediğinden emin olun, aksi takdirde Switch zarar görebilir ve arıza çıkabilir.
• Switchi yağa ya da suya batırarak veya yağ ya da su sıçrayabilecek yerlerde kullanmayın. Bunu yapmak Switchin içine yağ veya su girmesine neden olabilir. Switch belli bir zamanda suya batırıldıktan sonra su giriş miktarına bağlı olarak IP67 derece koruma belirtilmiştir.
Ömür Beklentisi
Swtchin ömrü, anahtarlama koşullarına bağlı olarak değişiklik gösterir. Switchi uygulamadan önce, gerçek çalışma şartlarında test edin ve performansını düşürmeyecek aktarma frekansında olduğun- dan emin olun.
Montaj Sıkma Torku
Her bir vidanın Swiche uygun sıkıştırıldığından emin olun. Eksik vidalar arızaya neden olabilir.
Switch ve Çalıştırma Anahtarı Montajı
• Switchi ve Çalıştırma Anahtarını M5 vidalarıyla uygulanabilir sı- kıştırılmış torklarla güvenle montajlayın.
]
• Switch ile dizayn edilmiş OMRON Çalıştırma Anahtarını kullanın.
Başka bir Çalıştırma Anahtarı kullanmak Switchin zarar görmesine neden olabilir.
• Çalıştırma anahtarı ve anahtar deliği arasındaki ofset hizasının aşırı olmadığından emin olun ±1 mm.
Ana Yön
Kapağın dört vidası sökülerek montaj yönü değiştirilebilir. Kapak dört şekilde montajlanabilir.
Switchin içine yabancı bir madde girmediğinden emin olun. Aynı zamanda, diagramda gösterildiği gibi, kapağın üzerindeki kazınmış ekleme çizgisi Switchin üzerindeki çizginin referansıyla saklanana kadar kapağı yerleştirin.
Kapıyı Sağlamlaştırmak
Kapı kapatıldığında (Çalıştırma anahtarı yerleştirilerek), örneğin, ka- pının ağırlığı ya da kapının kauçuk iç kenarı nedeniyle, ayar bölgesi ötesine çekilebilir. Ayrıca, Çalıştırma Anahtarına bir yük uygulanırsa, kapı düzgün kilitlenmeyebilir. Kapının ayar bölgesinde durduğundan emin olmak için kancaları kullanın.
Kablolama
Kablolama Önlemleri
• Uygulanabilir kurşun kablo uzunluğu: AWG22 ila AWG24
• Kurşun kabloları direkt termanallere bağlanırken, kablolamayı güvenli yapın böylece gevşek kablo kenarları kalmasın.
• Kasa içinde kıvrık terminalleri boşluklara ittirmeyin. Bunu yapmak kasaya zarar verebilir ya da deforme olmasına neden olabilir.
• Uygun uzunlukta kurşun kablolar kullanın. Bunu yapmamak kapa- ğın yükselmesine neden olabilir.
• 0,5 mm kalınlıktan fazla kıvrık terminal kullanmayın. Aksi takdirde, kasanın içindeki diğer bileşenlerle karışabilir.
Terminal vidası 0,4 ila 0,5 N·m Kapak montaj vidası 0,5 ila 0,7 N·m Kapak montaj vidası 0,5 ila 0,6 N·m Çalıştırma anahtarı montaj vidası 2,4 ila 2,8 N·m Switch montaj vidası 1,3 ila 1,5 N·m
Bağlayıcı 1,8 ila 2,1 N·m
Başlık vidası 1,3 ila 1,7 N·m
Dört, M5
30±0,1
D4DSK1/K2
D4DSK3
D4DSK5 40±0,1
İki, M4 15±0,1
Dört, M4
84,1±0,1
41±0,1 veya 43±0,1
İki, M4
Ekleme çizgisi
Referance çizgisi
Ayar bölgesi (0,5 ila 3 mm)
L
I F
B t:
0,5 mm
dz çapı: 3,2 mm D çapı: 2,9 mm
B: 5,2 mm
L : 16,4 mm
F: 5,8 mm
I :
8,0 mm
Terminal vidası
Kıvrık terminal D çapı
dz çapı
Devre Bağlantısı Örneği
• Terminaller 12 ve 41 dahili bağlanmıştır ve terminaller 11 ve 42’yi güvenli devre girdisi için bağlayın. (BIA GS-ET-19)
• Güvenli devre girdisi kullanırken (yukarıdaki terminaller 11 ve 12 ve terminaller 41 ve 42 için fazla devre) terminaller 21 ve 22’yi ve terminaller 51 ve 52’yi seri bağlayın. Yedek devre girdisi kullanır- ken terminalleri bireysel bağlayın (örn.,terminaller 21 ve 22 güvenli kapı açma/kapama gözetimi için ve terminaller 51 ve 52 kilit durumunun gözetimi için)
• Bu bağlantı örneğinde terminaller 21 ve 22 ve terminaller 51 ve 52 yedek devre girdi olarak kullanılmıştır.
D4GL-1HFA-A için Bağlantı Örneği
• Güvenli devre girdisi olarak kullanılan direkt açılış kontakları işaretiyle gösterilmiştir. Terminaller 11 ve 12 ve terminaller 21 ve 22 direkt açılış kontaklarıdır.
• Indikatörleri yedek devrelere veya terminaller E1 ve E2’ye paralel bağlayın.
• Her ne kadar teslimat sırasıda 3 hat bağlanacaksa da uygulama için onları yeniden döşeyin.
• Belirtilen tablo kapı kapalıyken yeşil indikatör ışığını ve solenoit açıkken turuncu indikatör ışığını yapmak için gerekli bağlantı biçimini gösteriyor.
• Eğer bir indikatör bir direkt açılış kontağına paralel bağlanmışsa, indikatör kırıldığında, bir kısa devre akımı oluşacaktır, muhtemelen bir donanım bozukluğuyla sonuçlanacaktır.
• 2 devreden fazla standart yükleri aynı zamanda switch etmeyin.
Aksi takdirde, izolasyon seviyesi düşebilir.
• Solenoit iki kutupludur. Terminalleri doğru kutuplarla bağladı- ğınızdan emin olun.
Boru açılışları
• Tavsiye edilmiş bir bağlantıyı bir borunun açılışına bağlayın ve bağlantıyı uygun bir torka sıkıştırın. Aşırı bir sıkıştırılmış tork uygulanırsa kasa zarar görebilir.
• IP67 derece korumadan emin olamk için damgayı bağlantının kablo sonuna sarın.
• Kablonun dış çapının bağlantıya doğru bağlandığından emin olun.
• Kablolarken, bir boru başlığını kullanılmayan bir boruya iliştirin ve sıkıştırın. Boru başlığı switcle ile birlikte temin edilir.
Tavsiye Edilen Bağlantılar
10 mm’yi geçmeyen bir vidalı bağlantı kullanın, aksi takdirde vidalar kasa içine doğru çıkıntı yapacaklardır. Aşağıdaki tabloda verilen bağlantılar 10 mm’yi geçmeyen vidalı bağlantılara sahiptir.
LAPP bağlantılarını damga paketiyle birlikte kullanın (JPK-16, GP-13,5, veya GPM20), ve uygun torkla sıkıştırın. Damga paketi ayrı satılır.
Bakım ve Tamir
Kullanıcılar bakım ve tamir yapmamalılar. Bakım veya tamir gerek- tiğinde makine üreticisiyle temasa geçin.
Depolama
Switchi zararlı gazların (örn; H2S, SO2, NH3, HNO3, veya Cl2) veya tozların olduğu veya yüksek nem seviyelerinin olduğu yerlerde depolamayın.
Çeşitli
• Yüksek sertlik, damga performansı ve yağ rezistansı gereken yerlerde OMRON’un D4BL’sini kullanın.
• Uygun denetimler yapın.
İIndikatör Terminal
numarası Kurşun tel
rengi Bağlanmış terminal numarası
Yeşil indikatör O1 Yeşil 32
Turuncu indikatör O2 Turuncu E1
Genel O3 Siyah E2
Yedek devre 42 11
21
31
E1
12 41
51
52
22
32
E2 İndikatör
(yeşil)
Güvenlik devresi Yedek devre
O1 (yeşil)
O3 (turuncu) O4 (turuncu)
Yedek devre
İndikatör (turuncu)
O2 (yeşil)
Boyut Üretici Model Uygulanabilir
Kablo Çapı
G 1/2 LAPP ST-PF1/2
5380-1002
6,0 ila 12,0 mm
OHM ELECTRIC
CO. OA-W1609 7,0 ila 9,0 mm
OA-W1611 9,0 ila 11,0 mm
Pg13,5 LAPP S-13,5
5301-5030
5,0 ila 12,0 mm
M20 LAPP ST-M20 *1,5
5311-1020
7,0 ila 13,0 mm
Ürünlerin sürekli olarak geliştirilmesi sebebiyle, bu kitapçıkta belirtilen özellikler haber verilmeksizin değiştirilebilir.
Cat. No. C125-TR2-01-X
TÜRKİYE
Omron Electronics Ltd
Altunizade Kısıklı Caddesi No:2 A-blok Kat: 2 34662 Üsküdar - İSTANBUL
Tel: +90 216 474 00 40 Pbx Fax: +90 216 474 00 47 www.omron.com.tr info.tr@eu.omron.com
