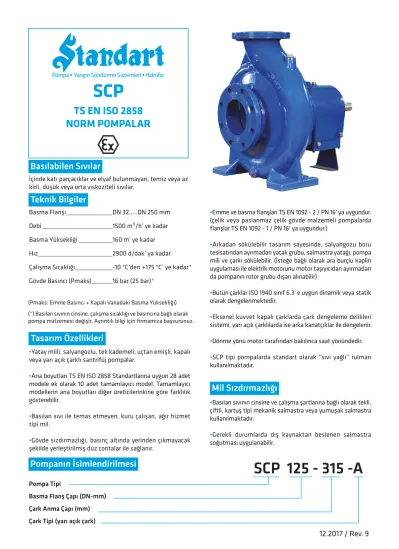

SCP
TS EN ISO 2858 NORM POMPALAR
İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya az kirli, düşük veya orta viskoziteli sıvılar.
Basma Flanşı DN 32...DN 250 mm
Debi 1500 m³/h’ ye kadar
Basma Yüksekliği 160 m’ ye kadar
Hız 2900 d/dak’ ya kadar
Çalışma Sıcaklığı -10 °C’den +175 °C’ ye kadar*
Gövde Basıncı (Pmaks) 16 bar (25 bar)*
Pompa Tipi
Basma Flanş Çapı (DN-mm) Çark Anma Çapı (mm) Çark Tipi (yarı açık çark)
(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği) (*) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.
•Yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı veya yarı açık çarklı santrifüj pompalar.
•Ana boyutları TS EN ISO 2858 Standartlarına uygun 28 adet modele ek olarak 10 adet tamamlayıcı model. Tamamlayıcı modellerin ana boyutları diğer üreticilerinkine göre farklılık gösterebilir.
•Basılan sıvı ile temas etmeyen, kuru çalışan, ağır hizmet tipi mil.
•Gövde sızdırmazlığı, basınç altında yerinden çıkmayacak şekilde yerleştirilmiş düz contalar ile sağlanır.
•Emme ve basma flanşları TS EN 1092 - 2 / PN 16’ ya uygundur.
(çelik veya paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092 - 1 / PN 16‘ ya uygundur.)
•Arkadan sökülebilir tasarım sayesinde, salyangozu boru tesisatından ayırmadan yatak grubu, salmastra yatağı, pompa mili ve çarkı sökülebilir. (İsteğe bağlı olarak ara burçlu kaplin uygulaması ile elektrik motorunu motor taşıyıcıdan ayırmadan da pompanın rotor grubu dışarı alınabilir)
•Bütün çarklar ISO 1940 sınıf 6.3’ e uygun dinamik veya statik olarak dengelenmektedir.
•Eksenel kuvvet kapalı çarklarda çark dengeleme delikleri sistemi, yarı açık çarklılarda ise arka kanatçıklar ile dengelenir.
•Dönme yönü motor tarafından bakılınca saat yönündedir.
•SCP tipi pompalarda standart olarak “sıvı yağlı” rulman kullanılmaktadır.
•Basılan sıvının cinsine ve çalışma şartlarına bağlı olarak tekli, çiftli, kartuş tipi mekanik salmastra veya yumuşak salmastra kullanılmaktadır.
•Gerekli durumlarda dış kaynaktan beslenen salmastra soğutması uygulanabilir.
SCP 125 - 315 -A
12.2017 / Rev. 9
Basılabilen Sıvılar Teknik Bilgiler
Tasarım Özellikleri
Mil Sızdırmazlığı
Pompanın İsimlendirilmesi
5 10 15 20 30 40 50 100 150 200 300 400 500 700 1000 1500 2000 3
120
5 10 15 20 30 40 50 60 70 80 10090
32-125 32-160 32-200
32-250
40-200
40-250
50-160 50-200
50-250
65-160 65-200
100-250 80-250
65-250
100-200 125-200
150-200 150-250 150-315 125-315 100-315
50-315 65-315
80-200 80-400
80-315
100-400
125-250 125-400 150-500
150-400
200-260 200-315
200-400 200-500
250-315 250-400
250-500
Basma Yüksekliği (m)
Debi (m³/h)
5 10 15 20 30 40 50 100 150 200 300 400 500 600
32-125 32-160
32-200
40-200 40-250
50-160
50-200 50-250 50-315
65-160 65-200
65-250 65-315
80-200 80-250
80-315
100-200
100-250
100-315 32-250
10 200
15 20 30 40 50 60 70 80 90 100 120 140 160 180
Basma Yüksekliği (m)
Debi (m³/h)
SCP
2900 d/dak 1450 d/dak
Çalışma Alanları
SCP
n3 P
n2 n1
s1 s2
u
d
t h1h2
DNe
m1 W m2
l1 X L
f DNb
A
ISO 2858 32-125 32-160 32-200 32-250 40-200 40-250 50-160 50-200 50-250 50-315 65-160 65-200 65-250 65-315 80-200 80-250 80-315 80-400 100-200 100-250 100-315 100-400 125-250 125-315 125-400 150-250 150-315 150-400
Diğer
125-200
150-200
150-500 200-260 200-315 200-400 200-500 250-315 250-400 250-500
DNe50 5050 50 6565 8080 80 10080 100100 100 125125 125125 125 125125 125150 150 150150 200200 200 200200 250250 250 300250 300300
DNb32 3232 32 4040 5050 50 5065 6565 65 8080 8080 100 100100 100125 125 125125 150150 150 150150 200200 200 200250 250250
80A 8080 100 100100 100100 125 100125 100125 125 125125 125125 125 140140 140140 140 140140 160160 160 200160 200200 180 210230 230225
385f 385385 500 385500 385385 500 500500 500500 530 500500 530530 500 530530 530500 530 530530 545530 670 670730 630684 725 925740 940750
465L 465465 600 485600 485485 625 600625 600625 655 625625 655655 625 670670 640670 670 670670 690705 830 830930 830884 905 1135970 1165980
112h1 160132 180 160180 160160 180 225160 200180 225 180225 280250 200 225250 280250 250 280315 280280 315 400315 355355 400 400400 400450
140h2 160180 225 180225 200180 225 280200 250225 280 250280 355315 280 280315 355315 355 400355 355375 400 450525 450450 500 525525 630525
100m1 100100 125 100125 100100 125 125125 160125 160 160125 160160 160 160160 200160 160 200200 200200 200 200250 250250 250 300300 300300
m270 7070 95 7095 7070 95 9595 12095 120 12095 120120 120 120120 150120 120 150150 150150 150 200150 200200 200 240240 240240
190n1 240240 320 265320 265265 320 345280 320360 400 400345 400435 360 400400 400500 400 500500 550500 550 550720 600600 600 720720 720720
140n2 190190 250 250212 212212 250 280212 250280 315 280315 355315 280 315315 400315 315 400400 450400 450 450600 500500 500 600600 600600
n390 140140 190 165190 165165 190 215150 200190 240 240215 240275 200 240240 300240 240 300300 350300 350 350435 360360 360 435435 435435
14s1 1414 14 1414 1414 14 1414 1419 19 1419 1919 19 1919 2319 19 2323 2323 23 2327 2323 23 2727 2727
110p 110110 110 110110 110110 110 110110 110110 110 110110 110110 110 110110 110110 110 110110 140140 140 140140 140140 140 140140 140140
s214 1414 14 1414 1414 14 1414 1414 14 1414 1414 14 1414 1414 14 1414 1414 19 1919 2020 20 2020 2020
285w 285285 370 285370 285285 370 370370 370370 370 370370 370370 370 370370 370370 370 370370 366381 500 500495 520410 490 640515 670515
24d 2424 32 2432 2424 32 3232 3232 42 3232 4242 32 4242 4232 42 4242 4232 48 4855 4248 55 5570 5570
50l1 5050 80 5080 5050 80 8080 8080 110 8080 110110 80 110110 11080 110 110110 110110 110 110110 110110 110 140110 140110
27t 2727 35 2735 2727 35 3535 3535 45 3535 4545 35 4545 4535 45 4545 4545 51,5 51,559 51,55
4559 74,559 74,559
u8 88 10 108 88 10 1010 1010 12 1010 1212 10 1212 1012 12 1212 1012 14 1416 1414 16 2016 2016
100x 100100 100 100100 100100 100 100140 140140 140 140140 140140 140 140140 140140 140 140140 180180 180 180140 200180 180 200180 200200
Pompa Tipleri Dış Boyutlar Ayak Ölçüleri
Ölçüler (mm)
Mil Ucu Aralık
Boyutlar
Not: Her türlü değişiklik hakkımız saklıdır.
SCP
*
037
001 065 02 0 050 02 1 425 42 3 031 405 035 202 220 030 034 426 210 230 070 003 088 200 060 234 010 068 203 067
21 1 232 422 424
*032 392 391
41 0 41 1 212
Kesit Resimleri
SCP
* İsteğe bağlı
001 Salyangoz gövde 003 Salmastra Yatağı 010 Destek ayak
020 Aşınma halkası (gövde) 021 Aşınma halkası (salmastra)
*022 Ön aşınma plakası
*023 Arka aşınma plakası 030 Rulman yatağı 031 Ara parça
*032 Soğutma ceketi flanşı 034 Rulman kapağı (dış) 035 Rulman kapağı (iç)
*037 Yatak soğutma hücresi kapağı
*042 Glen
*044 Sulama halkası 050 Çark
*051 Yarı açık çark 060 Pompa mili 065 Çark somunu 067 Rulman ara burcu 068 Rulman ara pulu 070 Mil aşınma burcu 088 Su sıçratma diski 200 Bilyalı rulman
202 Silindirik makaralı rulman 203 Eğik bilyalı rulman 210 Çark kaması 211 Kaplin kaması 212 Mil burcu kaması 220 Delik segmanı 230 Boşaltma tapası 232 Yağ doldurma tapası 234 Yağ gözü
391 Emniyet somunu 392 Emniyet pulu
*400 Yumuşak salmastra 405 Mekanik salmastra 410 Yağ keçesi
411 Yağ keçesi 422 Conta 423 Conta 424 Conta 425 Conta 426 Conta
*023
*022
*051
*044
*400
*042
Parça Listesi Kesit Resimleri
Yumuşak Salmastra Uygulaması
Yarı Açık Çark Uygulaması
SCP
(*) Seçenekler : Alıcının isteğine veya çalışma şartlarına bağlı olarak değişik tip ve markalarda mekanik salmastra kullanılabilir. Standart imalat İsteğe bağlı
Emme & Basma (PN 16)Df 32
40 50 65 80 100 125 150 200 250 300 DNe/DNb
“ n “ delik sayısı 140 150 165 185 200 220 250 285 340 405 460
100 110 125 145 160 180 210 240 295 355 410
4 4 4 4 8 8 8 8 12 12 12
k s n
19 19 19 19 19 19 19 23 23 28 28
DNe/DNb
Df k
s
TS EN 1092 - 2
Malzeme Seçenekleri
Malzeme Eşdeğerleri
Flanş Ölçüleri
0.6025 0.7040 0.7043 1.0619 1.4308 1.4309 1.4408 1.4409 1.4500 1.4517 1.4469 1.4317 1.4008 2.1050.01 2.0975.01 2.1096.01 1.4021 1.4021 1.4301 1.4404 1.4460 1.4462
EN-GJL-250 (GG25) EN-GJS-400-15 (GGG40) EN-GJS-400-18-LT (GGG40.3) GP240GHGS-C25
GX5CrNi19-10 GX2CrNi19-11 GX5CrNiMo19-11-2 GX2CrNiMo19-11-2 GX7NiCrMoCuNb25-20 GX2CrNiMoCuN25-6-3-3 GX2CrNiMoN26-7-4 GX4CrNi13-4 GX7CrNiMo12-1 G-CuSn10 G-CuAl10Ni G-CuSn5ZnPb X20Cr13 X20Cr13 X5CrNi18-10 X2CrNiMo17-12-2 X3CrNiMoN27-5-2 X2CrNiMoN22-5-3
A48 Class 40B A536 60-40-18 A536 60-40-18 A216 WCB A351 CF8 A351 CF3 A351 CF8M A351 CF3M A351 CN7M A890 CD4MCuN A890 CE3MN A352 CA6NM A217 CA15 B427 C90700 B148 C95500 B584 C83600 A276 Type 420 A276 Type 420+QT A276 Type 304 A276 Type 316L AISI 329 UNS S32205
TANIM DIN / EN AISI / SAE / ASTM
Pik Döküm Sfero Döküm Sfero Döküm Çelik Döküm
Krom Nikelli Çelik Döküm
Krom Nikelli Çelik Döküm (düşük karbon) Krom Nikel Molibdenli Çelik Döküm
Krom Nikel Molibdenli Çelik Döküm (düşük karbon) Östenitik Çelik Döküm
Östenitik-Ferritik Çelik Döküm( dupleks) Östenitik-Ferritik Çelik Döküm( süper dupleks) Martenzitik Paslanmaz Çelik Döküm
Martenzitik Paslanmaz Çelik Döküm Bronz Döküm (kalaylı)
Bronz Döküm (nikel alaşımlı) Bronz Döküm ( Kurşunlu) Kromlu Çelik
Kromlu Çelik(Isıl İşlem) Krom Nikel Çelik
Krom Nikel Molibdenli Çelik(düşük karbon) Dubleks(Östenitik-ferritik) Çelik
Dubleks(Östenitik-ferritik) Çelik
PARÇA LİSTESİ
Salyangoz Gövde Salmastra Yatağı Çark
Mil
Rulman Yatağı Aşınma Halkası Mil Burcu
Mekanik Salmastra (*)
0.6025 0.7040 0.7043 1.0619 1.4308 1.4309 1.4408 1.4409 1.4500 1.4517 1.4469 1.4317 1.4008 2.1050.01 2.0975.01 2.1096.01 1.4021 1.4021+QT 1.4301 1.4404 1.4460 1.4462
EN 12756
10 30 3S 20 60 6L 70 7L 8M 7D 7S 8N 80 4C 4A 40 80 8T 60 7L 7E 7D
