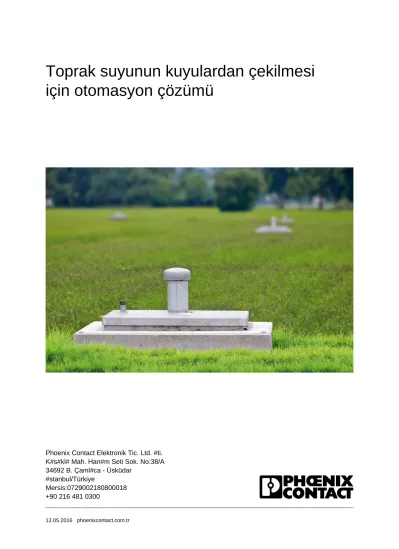

Toprak suyunun kuyulardan çekilmesi için otomasyon çözümü
Phoenix Contact Elektronik Tic. Ltd. #ti.
K#s#kl# Mah. Han#m Seti Sok. No:38/A 34692 B. Çaml#ca - Üsküdar
#stanbul/Türkiye
Mersis:0729002180800018 +90 216 481 0300
Toprak suyunun kuyulardan çekilmesi için otomasyon çözümü
Genel bak##
• Toprak suyunun çekilmesindeki ta##ma sistemlerinin kurulumu ve modernizasyonu otomasyon teknolojisi bak#m#ndan zorluklar içermektedir.
• En güncel standartlara uygun teknik uygulamay#
sa#lamak için Phoenix Contact ürün ve süreçlere yönelik uzmanl#k sunmaktad#r.
• At#ksu ar#tmaya özel uyarlanm## ürünler ve ürün konfigürasyonlar# çerçeve ko#ullar#n#
kar##lar ve sistemin verimli çal##mas#n# sa#lar.
Toprak suyu kuyular#
Uygulama
Toprak suyu kuyular# at#ksu ar#tma
tesislerinin da##n#k konumland#r#lm## sistem k#s#mlar#d#r. Gün içinde de#i#iklik gösteren içme suyu ihtiyac#n# kar##larlar. Bu nedenle kuyular#n çal##mas#n#n her zaman güvenceye al#nmas#
#artt#r.
Önleyici bak#m ve uzaktan kontrol teknolojisinin kullan#m# kaç#n#lmazd#r. Ayr#ca amaç her bir kuyudan dengeli bir çekim h#z# sa#layarak toprak suyu rezervinin azalmas#n# önlemek ve kuyular#n i#letme ömrünü artt#rmakt#r.
I#letme maliyetlerine operatörün hassas
yakla##m#, teknik uygulamada dikkate al#nmas#
gereken enerji verimli pompa operasyonu ihtiyac#nda belirginle#ir. Bu ihtiyaçlar#
kar##lamak amac#yla kontrol merkezine güvenli ba#lant# sunan modern bir otomasyon çözümüne ihtiyaç duyulur.
Kuyu sahas#n#n güvenli otomasyonu
Çözüm
Phoenix Contact devreye almas# kolay ve gerekli tüm kontrolleri yapabilen haz#r konfigürasyonlu kontrol panosu çözümü sunmaktad#r.
Birçok saha cihaz# standart sinyallerle entegre edilir ve entegrasyon zaten tümüyle programlanm##t#r.
Devreye alma mühendisinin tek yapmas#
gereken donan#m# ba#lamak ve konfigürasyonu yapmakt#r. IEC 60870-5-104 uzaktan kontrol protokolü kontrol merkezine kolay ve kullan##l#
bir ba#lant# da sa#lar.
Su çekilmesi için otomasyon teknolojisi
A#a##daki saha cihaz# ba#lant#lar# zaten uygulanm##t#r:
Debimetre Dijital
Pals sinyali
Analog 0(4) - 20 mA
Bas#nç ölçümü Analog
0(4) - 20 mA
Seviye ölçümü ve izleme Analog
0(4) - 20 mA
Dijital Limit siviç
Su alt# pompas# Danfoss frekans invertörü
PROFINET
Frekans invertörü Dijital/analog sinyal
Dijital sinyaller
Valf kontrol Dijital/analog sinyaller
Kuyu pompas# Dijital sinyaller
Saha cihazlar# Phoenix Contact'#n Waterworx fonksiyon blo#u kütüphanesiyle ba#lan#r. Kütüphane su endüstrisinin spesifik gereksinimlerine uygun bir operasyon sa#lar. Waterworx'ün sürekli geli#tirilmesi sayesinde olas# ba#lant# say#s# sürekli artmaktad#r.
Otomasyon donan#m#n#n kalbi bir Axioline kontrolördür ve PROFINET ve Modbus/TCP i#levi sayesinde gelecekteki geni#lemelere uygundur. Ayr#ca kapsaml# bir a##r# gerilim koruma ve güç kayna## gerekli besleme güvencesini sa#lar ve servisin planlanmas#n# sa#lar.
Kullan#lan komponentler kapsaml# diyagnostik seçenekleri sa#lar ve modern otomasyon teknolojisinin uzaktan izlenebilmesini sa#lar. MINI Analog Pro serisi MCR modülleri sert elektromekanik ortamlarda kullan#ma uygundur. I#lenmek amac#yla tüm gelen analog de#erleri filtreler ve yeniler; I/O
cihazlar#n#n tekrarlamal# güç kayna## üzerinden çal##mas# da kolayca uygulanabilir.
Avantajlar#n#z
Haz#r programlama yard#m#yla kolay devreye alma
Modern otomasyon teknolojisi sayesinde etkin kuyu operasyonu
Uzaktan kontrol protokolü üzerinden kontrol merkezine güvenli ba#lant#
A##r# gerilim koruma ve güç beslemesindeki ak#ll# konsept sayesinde besleme güvencesi
Ak#ll# komponentler sayesinde kapsaml# diyagnostik opsiyonlar#
Sahada diyagnostik ve kontrol için destekleyici web görüntüleme
Ürünler
Kontrolör, modüller ve haberle#me
Tan#m Tip Sipari# No.
Modüler küçük ölçekli kontrolör AXC 1050 2700988
Dijital giri# modülü AXL F DI32 2688035
Dijital giri# modülü AXL F DI16 2688310
Dijital ç#k## modülü AXL F DO16 2688349
Analog giri# modülü AXL F AI8 1F 2688064
Analog giri# ve analog ç#k## modülü AXL F AI2 AO2 2702072
Seri haberle#me modülü AXL F RS UNI 2688666
Ethernet switch FL SWITCH SFN 8TX-PN 2891018
SHDSL modem PSI-MODEM-SHDSL/ETH 2313643
Güç kayna##
Tan#m Tip Sipari# No.
Güç kayna##
(230 V AC / 24 V DC) QUINT-PS/1AC/24DC/5 2866750
Kesintisiz güç kayna##
(24 V DC / 1.3 AH) QUINT-UPS/24DC/24DC/5/1.3AH 2320254
A##r# gerilim koruma
Tan#m Tip Sipari# No.
Enerji hatlar# için a##r# gerilim koruma Tip 1+2 - FLT-SEC-T1+T2-1S-350/25-
FM 2905466
A##r# gerilim koruma kontrolör modülü PT-IQ-PTB-UT 2800768
A##r# gerilim koruma dijital 24 V DC PT-IQ-4X1+F-24DC-PT 2801272
A##r# gerilim koruma analog 0(4) - 20 mA PT-IQ-2X2+F-24DC-PT 2801264
A##r# gerilim koruma analog 0 - 10 V PT-IQ-2X1+F-12DC-PT 2801246
A##r# gerilim koruma SHDSL DT-TELE-SHDSL 2801593
A##r# gerilim koruma Ethernet DT-LAN-CAT.6+ 2881007
Ölçme ve kontrol teknolojisi
Tan#m Tip Sipari# No.
MCR güç kayna## MINI MCR-2-PTB-PT 2902067
MCR diyagnostik modülü MINI MCR-2-FM-RC-PT 2904508
MCR tekrarlamal# güç kayna##/sinyal
ko#ullay#c# 0(4) - 20 mA MINI MCR-2-RPSS-I-I-PT 2902015
Di#er
Tan#m Tip Sipari# No.
Blok lisans# içeren SD kart SD FLASH 2GB APPLIC A ATVISE 1405358
Web görüntüleme için dokunmatik panel WP 3070W 2400253
