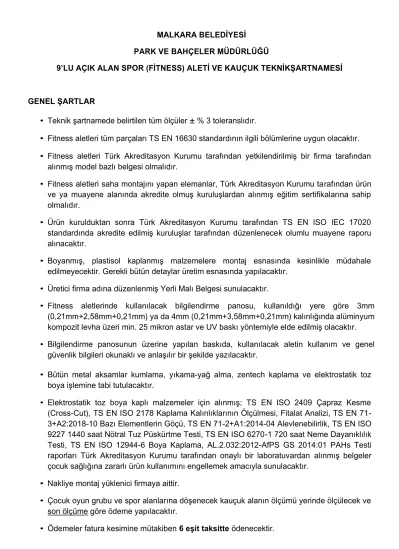

MALKARA BELEDİYESİ PARK VE BAHÇELER MÜDÜRLÜĞÜ

9’LU AÇIK ALAN SPOR (FİTNESS) ALETİ VE KAUÇUK TEKNİKŞARTNAMESİ

GENEL ŞARTLAR

• Teknik şartnamede belirtilen tüm ölçüler ± % 3 toleranslıdır.

• Fitness aletleri tüm parçaları TS EN 16630 standardının ilgili bölümlerine uygun olacaktır.

• Fitness aletleri Türk Akreditasyon Kurumu tarafından yetkilendirilmiş bir firma tarafından alınmış model bazlı belgesi olmalıdır.

• Fitness aletleri saha montajını yapan elemanlar, Türk Akreditasyon Kurumu tarafından ürün ve ya muayene alanında akredite olmuş kuruluşlardan alınmış eğitim sertifikalarına sahip olmalıdır.

• Ürün kurulduktan sonra Türk Akreditasyon Kurumu tarafından TS EN ISO IEC 17020 standardında akredite edilmiş kuruluşlar tarafından düzenlenecek olumlu muayene raporu alınacaktır.

• Boyanmış, plastisol kaplanmış malzemelere montaj esnasında kesinlikle müdahale edilmeyecektir. Gerekli bütün detaylar üretim esnasında yapılacaktır.

• Üretici firma adına düzenlenmiş Yerli Malı Belgesi sunulacaktır.

• Fitness aletlerinde kullanılacak bilgilendirme panosu, kullanıldığı yere göre 3mm (0,21mm+2,58mm+0,21mm) ya da 4mm (0,21mm+3,58mm+0,21mm) kalınlığında alüminyum kompozit levha üzeri min. 25 mikron astar ve UV baskı yöntemiyle elde edilmiş olacaktır.

• Bilgilendirme panosunun üzerine yapılan baskıda, kullanılacak aletin kullanım ve genel güvenlik bilgileri okunaklı ve anlaşılır bir şekilde yazılacaktır.

• Bütün metal aksamlar kumlama, yıkama-yağ alma, zentech kaplama ve elektrostatik toz boya işlemine tabi tutulacaktır.

• Elektrostatik toz boya kaplı malzemeler için alınmış; TS EN ISO 2409 Çapraz Kesme (Cross-Cut), TS EN ISO 2178 Kaplama Kalınlıklarının Ölçülmesi, Fitalat Analizi, TS EN 71- 3+A2:2018-10 Bazı Elementlerin Göçü, TS EN 71-2+A1:2014-04 Alevlenebilirlik, TS EN ISO 9227 1440 saat Nötral Tuz Püskürtme Testi, TS EN ISO 6270-1 720 saat Neme Dayanıklılık Testi, TS EN ISO 12944-6 Boya Kaplama, AL.2.032:2012-AfPS GS 2014:01 PAHs Testi raporları Türk Akreditasyon Kurumu tarafından onaylı bir laboratuvardan alınmış belgeler çocuk sağlığına zararlı ürün kullanımını engellemek amacıyla sunulacaktır.

• Nakliye montaj yüklenici firmaya aittir.

• Çocuk oyun grubu ve spor alanlarına döşenecek kauçuk alanın ölçümü yerinde ölçülecek ve son ölçüme göre ödeme yapılacaktır.

• Ödemeler fatura kesimine mütakiben 6 eşit taksitte ödenecektir.

(2)

9’LU AÇIK ALAN SPOR ALETLERİ 1. MARATON YÜRÜME ALETİ 2. YAN SALINIM ALETİ

3. HAVADA YÜRÜYÜŞ ALETİ

4. BACAK VE KARIN KASLARI ÇALIŞTIRMA ALETİ 5. BİSİKLET ALETİ

6. AYAKTA VE OTURARAK BEL ÇEVİRME ALETİ 7. BİLEK-KOL VE GÖGÜS ÇALIŞTIRMA ALETİ 8. ŞINAV MEKİK ALETİ

9. BACAK KASLARI ÇALIŞTIRMA ALETİ MARATON YÜRÜME ALETİ

• Min. 114mm çapında, min. 3mm et kalınlığında dikişli borulardan taşıyıcı imal edilecektir.

Taşıyıcı gövdeye kaynatılan kulaklara galvanizli cıvatalarla bilgilendirme panosu bağlanacaktır.

• Bilgilendirme panosu, 4mm (0,21mm+3,58mm+0,21mm) kalınlığında alüminyum kompozit levha üzeri min. 25mikron astar ve UV baskı yöntemiyle elde edilmiş olacaktır.

• Bilgilendirme panosunun üzerine yapılan baskıda, kullanılacak aletin kullanım ve genel güvenlik bilgileri okunaklı ve anlaşılır bir şekilde yazılacaktır.

• Taşıyıcı gövdeden çıkan min. 89mm çapında 2,5mm et kalınlığında dikişli boruya imalat çeliğinden yapılmış rulman yataklama mili kaynatılacaktır.

• Min. 48mm çapında min. 2,5mm et kalınlığında dikişli borudan CNC boru büküm yöntemiyle elde edilmiş gövdeye 40x80x4mm ölçülerinde rulman yatağı bulunan kutu profil dönebilecek şekilde bağlanacaktır.

• Gövde, taşıyıcı kısma rulmanlar yardımıyla dönebilecek şekilde bağlanacaktır.

• Enjeksiyon yöntemiyle elde edilmiş ayak ve elcek plastikleri uygun noktalara galvanizli cıvatalar yardımıyla bağlanacaktır.

(3)

*Görseller Temsilidir.

YAN SALINIM ALETİ

• Ana gövde min. 114mm çapında 3mm et kalınlığında taşıyıcı boru, min. 60mm çağında 3mm et kalınlığında ara boru ve 42mm çapında 3mm et kalınlığında el tutma borusu ile birbirine bağlanacaktır.

• Kol; min. 48mm çapında ve 3mm et kalınlığında CNC dirsek büküm yöntemiyle imal edilmiş boru rulmanlı yatak ile taşıyıcı direklere bağlanacaktır. Bu boruya enjeksiyon yöntemiyle elde edilmiş ayak plastiği galvanizli cıvata ile bağlanacaktır.

• Yan salınım aleti hem bağlantı kolu olan hem de bağlantı kolu olmayan şekilde ihtiyaca göre üretilecektir.

(4)

HAVADA YÜRÜYÜŞ ALETİ

• Ana gövde min. 114mm çapında 3mm et kalınlığında taşıyıcı boru 60mm çapında 3mm et kalınlığında ara boru ve min. 42mm çapında 3mm et kalınlığında el tutma borusu ile birbirine bağlanacaktır.

• Kol; min. 48mm çapında ve 3mm et kalınlığında cnc dirsek büküm yöntemiyle imal edilmiş boru rulmanlı yatak ile taşıyıcı direklere bağlanacaktır. Bu boruya enjeksiyon yöntemiyle elde edilmiş ayak plastiği galvanizli cıvata ile bağlanacaktır.

• Havada yürüyüş aleti hem bağlantı kolu olan hem de bağlantı kolu olmayan şeklinde ihtiyaca göre üretilecektir.

BACAK VE KARIN KASLARI ÇALIŞTIRMA ALETİ

• Min. 60mm çapında 3mm et kalınlığında CNC dirsek büküm yöntemiyle imal edilmiş boru, min. 32mm çağında 3mm et kalınlığında CNC dirsek büküm yöntemiyle imal edilmiş el tutma borusu, rulmanlı yatak ile taşıyıcı direklere bağlanacaktır.

• Enjeksiyon yöntemi ile imal edilmiş oturak/sırtlık ve elcek uygun noktalara galvanizli cıvatalar yardımı ile montajlanacaktır.

(5)

TAŞIYICI DİREK

• Taşıyıcı direk min. 114mm çapında 3mm et kalınlığında boruda imal edilecektir.

• Tekli taşıyıcı direklerin üzerine bağlanan hareket elemanına uygun başka yapılar kaynatılabilir.

• Ayak itme hareketi olduğu durumda; direklere min. 48mm çapında 3mm et kalınlığında ara boru 40x80x2mm ölçülerinde kutu profil ve bu kutu profilin ağzına 80x300x8mm ölçülerinde olan bağlantı sacı eklenecektir. Bu bağlantıların üzerine enjeksiyon yöntemi ile imal edilmiş ayaklık galvanizli cıvatalar ile montajlanacaktır.

• Taşıyıcı direklerin üst kısımları, içerisine su, nem ve yabancı madde girmesini engellemek amacıyla enjeksiyon yöntemi ile şekillendirilmiş, yarım küre şeklinde, boruya sabitlenmiş, polietilen tapalarla ya da sacdan imal edilmiş kapaklarla kapatılacaktır.

• Tekli taşıyıcı direklerin yere bağlantısı için üzerine kaynatılmış 8mm sacdan taban flanşı yer alacaktır. Her flanşın üzerinde 4 bağlantı deliği olacaktır.

BİSİKLET ALETİ

• Ana gövde min. 60 çapında 3mm et kalınlığında bükümlü borudan ve min. 48mm çapında 3mm et kalınlığında borudan oluşacaktır.

• 8mm kalınlığında taşıyıcı direk bağlantı sacı olacaktır.

• Ortada dönen pedal kısmı olacaktır. 2adet rulman yardımı ile göbek sorunsuz çalışacaktır.

(6)

• El tutamakları için direklere min. 32mm çapında 3mm et kalınlığında CNC Dirsek Büküm yöntemiyle bükülmüş el tutma boruları kaynatılacaktır.

(7)

AYAKTA VE OTURARAK BEL ÇEVİRME ALETİ AYAKTA BEL ÇEVİRME ALETİ

• Min 114mm çapında 3mm et kalınlığında taşıyıcı boru üzerine kaynaklı min. 60mm çapında 3mm et kalınlığında borudan oluşacaktır.

• 114mm çapındaki boruya torna yataklama mili kaynatılarak rulmanlı bağlantı ile döner hale getirilecektir.

• Şişirme yöntemiyle üretilmiş yuvarlak ayak plastiği bu yatağa bağlanarak dönme hareketi sağlanacaktır.

OTURARAK BEL ÇEVİRME ALETİ

• Ana gövde min. 60 çapında 3mm et kalınlığında taşıyıcı boru 60mm çapında 3mm et kalınlığında ara boru ve min. 48mm çapında 3mm et kalınlığında borudan oluşacaktır.

• 8mm kalınlığında taşıyıcı direk bağlantı sacı olacaktır.

• Oturak kısmı min. 48mm çapında ve 3mm et kalınlığında borudan, 8mm kalınlığında oturak bağlantı ve torna rulman yatağı kaynatılarak dönen bir hale getirilecektir.

AYAKTA VE OTURARAK BEL ÇEVİRME TUTAMAK

• Min. 32mm çapında 3mm et kalınlığında bükümlü boru, min. 27mm çapında 2mm et kalınlığında ara borular ve torna rulman yatağından kaynaklanarak imal edilecektir. Tutamak taşıyıcı direk üzerine sabitlenerek kullanılacaktır.

(8)

BİLEK-KOL VE GÖGÜS KASLARI ÇALIŞTIRMA ALETİ KOL BİLEK ALETİ

• Bağlantı aparatı; 5mm sacdan lazer kesim yöntemi ile elde edilmiş bağlantı flanşı ve torna rulman yatağından kaynaklanarak imal edilecektir.

• Bağlantı aparatı üzerine şişirme yöntemiyle üretilmiş yuvarlak kol bilek plastiği galvanizli cıvatalar ile montajlanacaktır.

• Bağlantı aparatı taşıyıcı direklerin üzerinde hazırlanmış uygun bağlantı millerine rulman yardımı ile dönme hareketi sağlayacak şekilde monte edilecektir.

DİREKSİYON ALETİ

• Direksiyon; min. 32mm çapında 3mm et kalınlığında bükümlü boru, min. 27mm çapında 2mm et kalınlığında ara borular ve torna rulman yatağından kaynaklanarak imal edilecektir.

• Direksiyon, taşıyıcı direklerin üzerinde hazırlanmış uygun bağlantı millerine rulman yardımı ile dönme hareketi sağlayacak şekilde monte edilecektir.

(9)

• Direksiyon aktivitelerinin bağlanacağı direklerde min. 60mm çapında ve 3mm et kalınlığında direksiyon bağlantı borusu kaynatılacaktır. Bu bağlantı borusuna rulman bağlantısı için imalat çeliğinden yapılmış mil kaynatılacaktır.

• Kol-Bilek aktivitelerinin bağlanacağı direklerde min. 60mm çapında 3mm et kalınlığında bükümlü borunun ucuna rulman bağlantısı için imalat çeliğinden yapılmış mil kaynatılacaktır.

(10)

ŞINAV MEKİK ALETİ

• Ana gövde min. 60mm çapında 3mm et kalınlığında bükümlü borudan 2x20x40mm kutu profilden ve el tutma kısımları min. 32mm çapında 3mm et kalınlığında bükümlü borudan kaynatılarak imal edilecektir.

• Ana gövdenin üzerinde galvanizli cıvatalarla 2mm DKP sacdan panç kesim yöntemiyle elde edilmiş ve gövdenin şekline uygun şekil verilmiş gövde sacı montajlanacaktır.

BACAK KASLARI ÇALIŞTIRMA ALETİ

• Ana gövde min. 114mm çapında 3mm et kalınlığında taşıyıcı boru, min. 60mm çağında 3mm et kalınlığında bükümlü boru ve 8mm sacdan lazer kesim yöntemi ile imal edilmiş oturak ve ayak kolu bağlantı flanşlarından oluşacaktır.

• Ayak ağırlık kolu min. 48mm çapında 3mm et kalınlığında boru, rulman yatakları ve imalat çeliği bağlantı millerinden imal edilecektir.

• Bacak kasları çalıştırma aleti hem bağlantı kolu olan hem de bağlantı kolu olmayan şekilde ihtiyaca göre üretilecektir.

(11)

KUMLAMA VE BOYAMA

• Metal aksam imalattan sonra kaynak bölgelerindeki gerilmeyi almak ve elektrostatik toz boyanın yüzeye daha iyi tutunmasını sağlamak amacıyla kumlanacaktır. Daha sonra yıkama ve yağ alma işlemine tabi tutularak yüzey kirden arındırılacaktır. Paslanmayı engellemek amacıyla zentech kaplama yapılacaktır. Daha sonra uygun renkte elektrostatik toz boya ile boyanacaktır.

• Elektrostatik toz boya kaplı malzemeler için alınmış; TS EN ISO 2409 Çapraz Kesme (Cross-Cut), TS EN ISO 2178 Kaplama Kalınlıklarının Ölçülmesi, Fitalat Analizi, TS EN 71- 3+A2:2018-10 Bazı Elementlerin Göçü, TS EN 71-2+A1:2014-04 Alevlenebilirlik, TS EN ISO 9227 1440 saat Nötral Tuz Püskürtme Testi, TS EN ISO 6270-1 720 saat Neme Dayanıklılık Testi, TS EN ISO 12944-6 Boya Kaplama, AL.2.032:2012-AfPS GS 2014:01 PAHs Testi raporları Türk Akreditasyon Kurumu tarafından onaylı bir laboratuvardan alınmış belgeler çocuk sağlığına zararlı ürün kullanımını engellemek amacıyla sunulacaktır.

ANKRAJ

• Toprak zeminde fitness aletlerinin taşıyıcı ayakları yere, ankraj plakasının altına kaynatılmış borunun üzerine kaynaklanan sakal destekli yapının min. 300x300x350mm ölçülerinde daha önceden kazılmış çukura betonla birlikte gömülmesiyle bağlanacaktır.

• Taşıyıcı ayaklar yere ankraj sisteminde kaynaklı bulunan cıvatalar yardımıyla sabitlenecektir.

• Ankraj işlemi yapılırken bağlantı noktalarının doğruluğu için ankraj kalıpları kullanılacaktır.

• Ankrajlar fitness aletleri aletleri ağırlığına ve 4g dinamik kuvvete dayanıklı olacaktır.

(12)

FİTNESS PLASTİK ELEMANLARI

• Tekli ayaklık, çiftli ayaklık, oturak/ sırtlık ve bisiklet oturağı; min. 3mm sacdan lazer kesim yöntemi ile imal edilmiş, galvaniz kaplanmış flanş üzerine enjeksiyon yöntemiyle imal edilecektir.

• Kol bilek ve yuvarlak ayaklık; yüksek yoğunluklu polietilen hammaddeden şişirme teknolojisiyle imal edilecektir.

• Bisiklet pedalı, elcek ve boru dibi kapamalar enjeksiyon yöntemi ile imal edilecektir.

• Kauçuk disk ve kauçuk masaj aleti; metal takviyeli kauçuk kaplama yapılacaktır.

• Bütün bağlantı elemanları, uygun ölçülerde galvanizli cıvata ve somunlarla bağlanacaktır.

• Sistemde kullanılan tüm cıvata ve somunların çıkıntıları, fitness aletlerini kullanan kişilerin yaralanma ihtimallerine engel olmak için maksimum 3mm olacaktır. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş polietilen tapalar ile kapatılacaktır.

• Bütün bağlantı elemanları TS EN 16630 standardında belirtilen güvenlik kurallarına uygun şekilde montajlanacaktır.

(13)

(14)

2,5 cm SBR KARO KAUÇUK TEKNİK ŞARTNAMESİ

Kauçuk zemin uygulaması, terazisi yapılmış ve akarı sağlanmış bordür üst kotunun min. 17 cm.

(uygulanacak kauçuğun kalınlığına göre belirlenmelidir) altından başlayacak şekilde mevcut zeminin sıkıştırılması tamamlanarak min.5 cm. mıcır, min.10 cm. çelik hasırlı C 20-25 Hazır betonu, min.3 cm.

helikopterli şap üzerine poliüretan esaslı yapıştırıcı ile yapılacaktır.

Kimyasal analiz sonuçlarına göre %100 geri dönüşümden kazanılmış, DIN 18035-7 Standartlarına uygunluk belgesine sahip 1,00 – 3,00 mm kalibrede kauçuk granüller eleklerden geçirilerek temizlik işleri yapılır. Otomatik karıştırıcılarda poliüretan esaslı tek komponentli bağlayıcı ve UV ışınlarına dayanıklı renk pigmentleri ile karıştırılarak, 40x40 cm veya 50x50 cm ölçülerindeki her bir kabın içine dökülür. Kauçuk preslerinde kalınlıklarına göre ısıl işlem (150-180°C) ve basınç (200 bar) uygulanarak belirli bir süre pişirilerek imal edilir.

Kalıplı kauçukların üretiminde poliüretan esaslı tek komponentli bağlayıcı %6 oranından az olmamalıdır.

Kauçuk malzemelerin üretiminde kırmızı renk için demir oksit, yeşil renk için krom oksit pigmentleri kullanılmalıdır. Modüler kauçuk malzemelerin ortalama 1 metrekare ağırlığı40x40 cm için 22,00-23,50 kg, 50x50 cm için 22,00-23,00 kg olmalıdır.

Zemin üzerine döşenecek malzemenin su geçirgen özellikte olması sebebi ile malzeme alt kısmında drenaj sağlaması için 20 mm genişlikte 2 mm derinlikte kanallar bulunmalıdır.

Kauçuk malzemelerin üst yüzeyinde yüzeydeki suyu içeri alması için kenar kısımlarına derz oluşturacak şekilde pahlar çekilmelidir.

Kauçuklar zemine m² ye en az 1000 gram tutkal kullanılarak yapıştırılmalıdır.

Kauçuk malzemeler Türk Akreditasyon Kurumu tarafından Akredite edilen laboratuvarlardan veya üniversitelerin ilgili bölümlerinden alınmış aşağıda belirtilen kalite raporlarına sahip olmalıdır;

1. TS EN ISO 527-4 standardına göre; çekme değeri 70-76 N/cm² olmalıdır,

2. TS 659 A grubu aşınma testine göre; aşınma değeri 0,042-0,043 mm değerinde olmalıdır, 3. TS 11900 EN 1399 standardına göre; yanan sigaraya karşı dayanıklılık raporu,

4. TS 2734 standardına göre; antistatik değeri 10¹³ Ώm – 0,01 Ώm aralığında olmalıdır, 5. Ftalat Testi,

6. OHSAS 18001:2007 belgesi, 7. ISO 14001:2004 belgesi, 8. ISO 9001:2008 belgesi, 9. ISO 10002:2014 belgesi,

10. UL94 Uluslararası Yanmazlık Standardı belgesi.

(15)

(16)

(17)

(Ek.5)

T.C.

MALKARA BELEDİYE BAŞKALIĞI PARK VE BAHÇELER MÜDÜRLÜĞÜ

TEKLİF BİLDİRİMİ TEKLİF SAHİBİNİN:

Adı Soyadı, Ticaret Unvanı Açık Tebligat Adresi

T.C. Kimlik No/Vergi Kimlik No Telefon ve Fax Numarası E-Mail Adresi

İŞİN NİTELİĞİ:

MALKARA BELEDİYE BAŞKANLIĞINA

Aşağıda cins ve miktarı yazılı mal/hizmet/yapım işi için ……….. KDV / hariç (rakam)………...TL/(yazıyla) ………..TL vermeyi/yapmayı kabul ve taahhüt ederim.

Firma Yetkilisinin Adı Soyadı Firma Unvanı, İmzası

Sıra

No MALZEME VE İŞİN CİNSİ Miktar Birimi Fiyatı(TL) Tutarı (TL) 1. 9’lu Açık Alan Spor (Fitness) Aleti 1 Ad.

2. 2,5mm kalınlığında 40x40cm Karo Kauçuk 440 m2

TOPLAM
