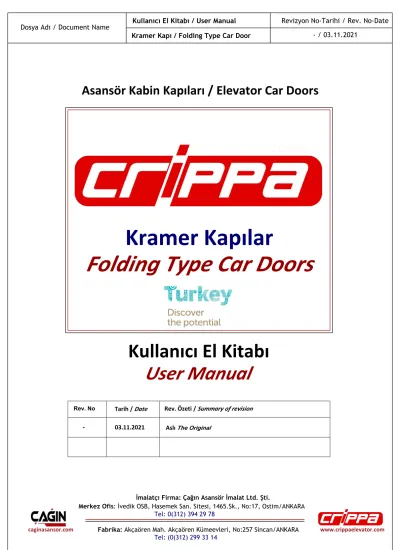

Kullanıcı El Kitabı User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
Asansör Kabin Kapıları / Elevator Car Doors
İmalatçı Firma: Çağın Asansör İmalat Ltd. Şti.
Merkez Ofis: İvedik OSB, Hasemek San. Sitesi, 1465.Sk., No:17, Ostim/ANKARA Tel: 0(312) 394 29 78
Fabrika: Akçaören Mah. Akçaören Kümeevleri, No:257 Sincan/ANKARA Tel: (0(312) 299 33 14
Rev. No Tarih / Date Rev. Özeti / Summary of revision - 03.11.2021 Aslı The Original
- / 03.11.2021 Kullanıcı El Kitabı / User Manual
Kramer Kapılar
Folding Type Car Doors
www.crippaelevator.com caginasansor.com
Kramer Kapı / Folding Type Car Door
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
Kabin Kapısı / Car Door - / 03.11.2021
Genel Özellikler:
Montajı kolayca yapılabilir.
Mekanizma üzerindeki parçaların montajı fabrikada yapılmış olarak gönderilir.
Çalışma ayarları ve kontrolü fabrikada yapılır.
220 V AC ve LIR voltajı ile çalışır.
Elektronik kontrol ve ayar yapılabilir.
Elektronik sıkışma kontrolü vardır; fiziksel bir engelde otomatik geri açılabilme özelliğine sahiptir.
Akü ve fotosel çıkışı vardır.
24V DC motorla çalışır.
Mekanik açılma yapılabilir.
Sınıf A1 DKP 1.5 mm sac ve 304 kalite çelik paslanmaz kaplanarak imal edilmektedir. Talebe göre farklı türlerde kaplama yapılabilir.
Ses ve titreşime karşı desteklenmiştir.
Elektrik kesintilerinde 12V DC akü takviyesiyle otomatik olarak açılabilmektedir.
Programlanabilir micro işlemcili kart kullanılmaktadır.
Açma ve kapama hızları ayarlanabilmektedir.
Tek sinyal (kapama sinyali) ile çalışabilmektedir.
Kontak tipi NO / NC (Normalde Açık / Normalde Kapalı) olarak ayarlanabilmektedir.
Paslanmaz eşik ve cam panel opsiyonu bulunmaktadır.
TAM OTOMATİK KATLANIR TİP (KRAMER) KABİN KAPISI
Asansör kazalarının büyük bir kısmı, asansör hareket halindeyken kabin içerisindeki yolcunun bir uzvunun kapıda sıkışmasıyla yaşanmaktadır. Bu durum özellikle eski asansörlerde kabin kapısı olmamasından kaynaklanmakta ve ciddi yaralanmalara, hatta can kayıplarına sebep olabilmektedir.
'Asansör İç Emniyet Kapısı' olarak da bilinen Katlamalı Tip (Kramer) kapılar; kabin içi emniyeti sağlamak amacıyla özellikle eski yapılarda, modernizasyon çalışmalarında kullanılabilmektedir.
Paneller, boydan boya bir menteşe sistemi ile birbirlerine bağlanır. Kapı köşesindeki panel, alttan ve üstten yataklanmış bir mil sayesinde 90 derece döndürülerek, kapının açılıp kapanması sağlanır.
Yataklanmış mile hareketi kapı mekanizmasında bulunan motor vermektedir.
Kullanıcı El Kitabı / User Manual
Mekanizma Mechanism Mekanizma üstten görünüş
Mechanism
Kısa çerçeveli Kısa oval çerçeveli Uzun çerçeveli
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
2
Kabin Kapısı / Car Door - / 03.11.2021
www.crippaelevator.com caginasansor.com
Kullanıcı El Kitabı / User Manual
NA/CO
650*600 700*650 750*700 800*750 850*800 900*850 950*900 1000*950 1050*1000 1100*1050 1150*1100
E H
580 650 176
630 700 188
680 750 200
730 800 213
780 850 224
830 900 238
880 950 250
930 1000 263
980 1050 275
1030 1100 288
1090 1150 300
CO
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
CO: Clear Opening (Net Giriş Açıklığı); CH: Clear High (Net Giriş Yüksekliği);
E: Entrance Opening (Kabin Giriş Genişliği), H: Single Panel Width (Tek Panel Genişliği) 900*2000 950*900*2000 Kramer
Örnek uygulama
100
950
E
- / 03.11.2021 Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
4
- / 03.11.2021
www.crippaelevator.com caginasansor.com
Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date - / 03.11.2021
Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
6
- / 03.11.2021
www.crippaelevator.com caginasansor.com
Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date - / 03.11.2021
Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
8
- / 03.11.2021
www.crippaelevator.com caginasansor.com
Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date - / 03.11.2021
Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Dosya Adı / Document Name Revizyon No-Tarihi / Rev. No-Date
10
- / 03.11.2021
www.crippaelevator.com caginasansor.com
Kramer Kapı / Folding Type Car Door
Kullanıcı El Kitabı / User Manual
Mekanizma üst hareket parçası (SOL) Mechanism top transaction part
Dişi fiş-kontak
Female plug contact
Erkek fiş-kontak Male plug contact
Kontak anahtar aparatı Key switch part
Mekanizma alt hareket parçası Mechanism lower transaction part
Mil plastiği Shaft plastic
CF-01
CF-02
CF-03
CF-04
CF-06
CF-07
CF-08 Mekanizma üst hareket parçası (SAĞ)
Mechanism top transaction part
CF-05
Mekanizma alt hareket parçası Mechanism lower transaction part
Dosya Adı / Document Name Yedek Parça Listesi / List of Spare Part Revizyon No-Tarihi / Rev. No-Date - / 03.11.2021
Kramer Kapı / Folding Type Car Door
Mil Shaft
22 98
Üst alüminyum eşik Aluminium Sill (top)
112
22 Alüminyum eşik (alt) Aluminium Sill (bottom)
Redüktör kasnağı Reduction pulley
Redüktör kasnağı sabitlemesi Reduction pulley support
Dişli kayış Toothed belt
Tahrik Motoru Driver Motor
Şebeke Transformatörü Power Transformer
CF-09
CF-10
CF-11
CF-12
CF-13
CF-14
CF-15
CF-16
Dosya Adı / Document Name Yedek Parça Listesi / List of Spare Part Revizyon No-Tarihi / Rev. No-Date
12
- / 03.11.2021
www.crippaelevator.com caginasansor.com
Kramer Kapı / Folding Type Car Door
Dosya Adı / Document Name Yedek Parça Listesi / List of Spare Part Revizyon No-Tarihi / Rev. No-Date
Egzantrik kayış gergi parçası
Eccentric belt strechers part CF-17
Panel makarası
Panel pulley CF-18
Sabitleyici plastik
Stabilizing plastic CF-19
Ayar tiji
Adjusting tij CF-20
CF-21 Fitil Kızağı
Sled
Kasnak tij bağlantısı Hoop connector
Panel köprüsü Panel bridge
Düz menteşe Flat hing
CF-22
CF-23
CF-24 Fitil
Fuse
CF-25
- / 03.11.2021
Kramer Kapı / Folding Type Car Door
Dosya Adı / Document Name Yedek Parça Listesi / List of Spare Part Revizyon No-Tarihi / Rev. No-Date
14
Yuvarlak menteşe Round hing
Tij başlığı
Drive arm pivot
CF-26
Paten sabitleyici (sol)
Complete door bottom guide support
CF-27
Paten sabitleyici (sağ)
Complete door bottom guide support
CF-28
Menteşe birleştirici mil Spindle
CF-29
Panel birleştiren plastik Plastic panel joinder
CF-30
Kayış gergi makarası Belt strecher pulley
CF-31
CF-33
Rulman Tutucu Bearing Holder
CF-32
Dişli Motor Kasnağı Gear Engine Pulley
CF-34
- / 03.11.2021
www.crippaelevator.com caginasansor.com
Kramer Kapı / Folding Type Car Door
Teknik Servis Sorumlusu: Sadık YAMAN İrtibat No: 0(554) 982 48 59
Kapı ya da kart arızası durumlarında, kapının ayarları ile oynanmamalı;
ilk önce mutlaka Teknik Servis Sorumlusu ile irtibata geçilmelidir. Aksi halde, malzeme değişimi talep edilmesi durumunda -garanti süresi
içerisinde de olsa- değişim yapılmayacaktır.
