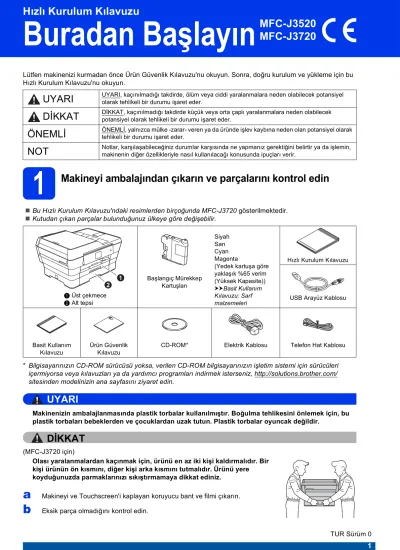

Buradan Başlayın MFC-J3520 MFC-J3720
Hızlı Kurulum Kılavuzu
Lütfen makinenizi kurmadan önce Ürün Güvenlik Kılavuzu'nu okuyun. Sonra, doğru kurulum ve yükleme için bu Hızlı Kurulum Kılavuzu'nu okuyun.
1 Makineyi ambalajından çıkarın ve parçalarını kontrol edin
Bu Hızlı Kurulum Kılavuzu'ndaki resimlerden birçoğunda MFC-J3720 gösterilmektedir.
Kutudan çıkan parçalar bulunduğunuz ülkeye göre değişebilir.
* Bilgisayarınızın CD-ROM sürücüsü yoksa, verilen CD-ROM bilgisayarınızın işletim sistemi için sürücüleri içermiyorsa veya kılavuzları ya da yardımcı programları indirmek isterseniz, http://solutions.brother.com/
sitesinden modelinizin ana sayfasını ziyaret edin.
UYARI
Makinenizin ambalajlanmasında plastik torbalar kullanılmıştır. Boğulma tehlikesini önlemek için, bu plastik torbaları bebeklerden ve çocuklardan uzak tutun. Plastik torbalar oyuncak değildir.
DİKKAT
(MFC-J3720 için)
Olası yaralanmalardan kaçınmak için, ürünü en az iki kişi kaldırmalıdır. Bir kişi ürünün ön kısmını, diğer kişi arka kısmını tutmalıdır. Ürünü yere koyduğunuzda parmaklarınızı sıkıştırmamaya dikkat ediniz.
a
Makineyi ve Touchscreen'i kaplayan koruyucu bant ve filmi çıkarın.UYARI
UYARI, kaçınılmadığı takdirde, ölüm veya ciddi yaralanmalara neden olabilecek potansiyel olarak tehlikeli bir durumu işaret eder.DİKKAT
DİKKAT, kaçınılmadığı takdirde küçük veya orta çaplı yaralanmalara neden olabilecek potansiyel olarak tehlikeli bir durumu işaret eder.ÖNEMLİ
ÖNEMLİ, yalnızca mülke -zarar- veren ya da üründe işlev kaybına neden olan potansiyel olarak tehlikeli bir durumu işaret eder.NOT
Notlar, karşılaşabileceğiniz durumlar karşısında ne yapmanız gerektiğini belirtir ya da işlemin, makinenin diğer özellikleriyle nasıl kullanılacağı konusunda ipuçları verir.a Üst çekmece b Alt tepsi
Başlangıç Mürekkep Kartuşları
Siyah Sarı Cyan Magenta
(Yedek kartuşa göre yaklaşık %65 verim (Yüksek Kapasite)) uuBasit Kullanım Kılavuzu: Sarf malzemeleri
Hızlı Kurulum Kılavuzu
USB Arayüz Kablosu
Basit Kullanım Kılavuzu
Ürün Güvenlik Kılavuzu
CD-ROM* Elektrik Kablosu Telefon Hat Kablosu
1 2
2 Elektrik kablosunu ve telefon hattını bağlayın
UYARI
• Makine, topraklı bir prize takılmalıdır.
• Makine, elektrik prizi üzerinden
topraklandığından, makineyi telefon hattına bağlarken, elektrik kablosunu makineye bağlı tutarak telefon şebekesindeki olası tehlikeli elektrik şartlarından korunabilirsiniz. Benzer şekilde, makinenizi taşımak istediğinizde önce telefon hattı bağlantısını ve ardından elektrik kablosunun bağlantısını keserek
korunabilirsiniz.
a
Elektrik kablosunu bağlayın.b
Tarayıcı kapağını, açık konumuna güvenli bir şekilde oturana kadar kaldırın.NOT
• Herhangi bir sebeple makinenizi taşımanız gerektiğinde kullanmak üzere tüm ambalaj malzemelerini ve kutuyu saklayın.
• Ağ bağlantısı için, bir ağ arayüz kablosu almanız gerekecektir. Lütfen USB bağlantısı için ürünle birlikte verilen USB kablosunu kullanın.
USB kablosu
İki metreden uzun olmayan bir USB 2.0 kablosu (Tip A/B) kullanmanızı öneririz.
Ağ kablosu
10BASE-T veya 100BASE-TX Hızlı Eternet Ağı için bir düz-kablo Kategori5 (veya daha yüksek) bükümlü-çift kablo kullanın.
NOT
USB kablosunu henüz BAĞLAMAYIN (USB kablosu kullanıyorsanız).
NOT
• Bu makinedeki faks özelliğini kullanmayı planlamıyorsanız, sayfa 4 içindeki3 numaralı adıma gidin.
• Yazıcı kafasının ömrünü uzatmak, en iyi mürekkep kartuşu ekonomisini sağlamak ve yazdırma kalitesini korumak için, makinenin sık sık fişten çıkarılmasını ve/veya makinenin fişten çıkarılmış olarak uzun zaman süresince bırakılmasını önermiyoruz. Makineyi fişe her taktığınızda, yazıcı kafalarını otomatik olarak temizler, bu da mürekkebinizin bir kısmını kullanır.
Makinenin gücünü kesmek için tuşunu kullanmanızı öneririz. tuşunu kullanmak, makineye en az gücü sağlar, bu da periyodik ancak daha az sıklıkta yazıcı kafası temizliği anlamına gelir.
c
Telefon hattı kablosunu bağlayın.Telefon hattı kablosunun bir ucunu makinede HAT işareti ile gösterilen yuvaya bağlayın.
Telefon hat kablosunu, kablo hattından ve makinenin arka tarafından dikkatlice geçirin.
Diğer ucu birimsel duvar prizine bağlayın.
d
Tarayıcı kapağını, her iki taraftaki tırnak yerlerini kullanarak yavaşça kapatın.DİKKAT
Tarayıcı kapağını kapatırken parmaklarınızı sıkıştırmamaya dikkat edin.
ÖNEMLİ
Telefon hattı kablosu, makinede LINE işaretli ile gösterilen yuvaya BAĞLANMALIDIR.
NOT
Telefon hattını bir harici telefon ile
paylaşıyorsanız, aşağıda gösterilen şekilde bağlayın.
a Dahili telefon b Harici telefon
Kullandığınız harici telefonun kablosunun üç metreden uzun olmadığından emin olun.
NOT
Telefon hattını bir harici telesekreter ile paylaşıyorsanız, aşağıda gösterilen şekilde bağlayın.
Harici telesekreteriniz varsa, alım modunu Harici TAD olarak ayarlayın. Bkz. Alma Modu Seçme sayfa 10. Detaylı bilgi uuBasit Kullanım Kılavuzu: Harici bir TAD (telesekreter) bağlama
2
1 2
2
3 Mürekkep kartuşlarını takın
DİKKAT
Gözünüze mürekkep gelirse, hemen su ile yıkayın ve endişeleniyorsanız bir doktora başvurun.
a
Makinenin açık olduğundan emin olun.Touchscreen'de Mür. Kartuşu Yok mesajı görüntülenecektir.
b
Mürekkep kartuşu kapağını a açın.c
Turuncu koruyucu parçayı a çıkarın.d
Tarayıcı kapağını açık konumuna kaldırın.NOT
İlk önce makinenizle gelen Başlangıç Mürekkep Kartuşları'nı taktığınızdan emin olun.
NOT
Kontrol panelinin açısını kaldırarak
ayarlayabilirsiniz. Bu kontrol panelini alçaltmak için, örnekte gösterildiği gibi kontrol panelinin arkasında bulunan açma düğmesine basın.
1
NOT
Turuncu koruyucu parçayı atmayın. Daha sonra makineyi taşırsanız bu parçaya ihtiyacınız olacaktır.
1
e
Turuncu koruyucu parçayı, makinenin içindeki duyda gösterildiği şekilde saklayın.Turuncu koruyucu parçanın altındaki iki çıkıntının, duy içindeki iki yive oturduğundan emin olun.
f
Tarayıcı kapağını, her iki taraftaki tırnak yerlerini kullanarak yavaşça kapatın.DİKKAT
Tarayıcı kapağını kapatırken parmaklarınızı sıkıştırmamaya dikkat edin.
Tarayıcı kapağını açarken veya kapatırken, her zaman iki tarafta bulunan tırnak yerlerini kullanın.
g
Mürekkep kartuşunu ambalajından çıkarın.Vakum contasını açmak için turuncu koruyucu ambalajdaki yeşil bırakma kolunu a, tık sesi duyuluncaya kadar saatin aksi yönünde çevirin. Daha sonra turuncu koruyucu ambalajı a gösterildiği şekilde çıkarın.
ÖNEMLİ
• Mürekkep kartuşlarını SALLAMAYIN. Cildinize veya giysilerinize mürekkep gelirse, hemen sabun veya deterjan ile yıkayın.
• Makinenin kartuş ile işlev görmesini engelleyebileceğinden kartuşu gösterilen bölgeden b ELLEMEYİN.
1 2
1 2
h
Aşağıdaki şekilde gösterildiği gibi etiket rengiyle a kartuş renginin b aynı olmasına dikkat edin.Her bir mürekkep kartuşunu etiket üzerindeki okla aynı yönde takın.
i
Mürekkep kartuşunun "PUSH" yazan arka kısmını, kartuş kolu kalkıncaya kadar yavaşça itin. Tüm mürekkep kartuşları takıldıktan sonra mürekkep kartuşu kapağını kapatın.4 Düz A4 kağıt yükleyin
a
Kağıt tepsisini (MFC-J3720 için, kağıt tepsisi#1) a, tamamen makinenin dışına doğru çekin.
b
Kağıt yan kılavuzlarını a kağıt boyutuna ayarlamak için hafifçe bastırarak kaydırın.Kağıt yan kılavuzunun a üzerindeki üçgen işaretinin b kullandığınız kağıt boyutunun işareti ile hizalı olduğundan emin olun.
c
Çıkan kağıt tepsisi kapağını a açın.NOT
Makine baskı için mürekkep kanalı sistemini hazırlayacaktır. Bu işlem yaklaşık dört dakika sürecektir. Makineyi kapatmayın. Beklerken bir sonraki adımı gerçekleştirmenizi öneririz.
2 1
1
1 2
1
d
Kağıt uzunluk kılavuzunu a kağıt boyutuna ayarlamak için hafifçe bastırarak kaydırın.Kağıt uzunluk kılavuzunun a üzerindeki üçgen işaretlerinin b kullandığınız kağıt boyutunun işareti ile hizalı olduğundan emin olun.
e
Çıkan kağıt tepsisi kapağını kapatın.f
Kağıt sıkışmalarını ve hatalı beslemeleri önlemek için kağıt destesini iyice havalandırın.g
Kağıdı, kağıt tepsisine yavaşça koyun (MFC-J3720 için, tepsi #1).h
Kağıt yan kılavuzlarını kağıt boyutuna uygun şekilde iki elinizi kullanarak ayarlayın. Kağıt yan kılavuzlarının kağıdın yanlarınadokunduğundan emin olun.
i
Kağıdın, tepsi içerisinde düz olduğunu ve seviyesinin maksimum kağıt işaretinin a altında olduğunu kontrol edin.NOT
Kağıdın kıvrılmış veya buruşuk olmadığından her zaman emin olun.
1 2
ÖNEMLİ
Kağıdın, tepsi içerisinde düz olduğundan emin olun. Kağıt, tepsinin arkasına doğru itildiyse, kağıt besleme sorunlarına yol açabilir.
1
j
Kağıt tepsisini yavaşça iterek makineye takın.k
Kağıt tepsisini yerinde tutarken, kağıtdesteğini a tık sesi duyuluncaya kadar dışarı çekin ve kağıt destek kapağını b açın.
5 Baskı kalitesini kontrol edin
a
Hazırlanma işlemi bittiğinde, Touchscreen Kağıdı koyun ve [Tamam]'a basın.mesajını gösterir.
OK tuşuna basın.
b
Sayfadaki dört adet renkli bloğun(siyah/sarı/cyan/magenta) kalitesini kontrol edin.
c
Çizgilerin tümü net ve görülebilir durumdaysa, kalite kontrolünü bitirmek ve bir sonraki adıma geçmek için Evet tuşuna basın.Çizgilerde eksiklik varsa, Hayır tuşuna basın ve Touchscreen'deki adımları takip edin.
NOT
• Özel yazdırma ortamında yazdırma ve kopyalama için, makinenin arkasındaki elle besleme yuvasını a açın. Tek seferde yalnızca bir kağıt verin.
Daha fazla bilgi için uuBasit Kullanım Kılavuzu: Kağıdı elle besleme yuvasına yükleme
• (MFC-J3720)
Tepsi #2 hakkında daha fazla bilgi için uuBasit Kullanım Kılavuzu: Çekmece #2 içine kağıt yükleme
1 2
1
NOT
Makinenizin iki kağıt tepsisi varsa, yazdırma kalitesini kontrol ederken, tepsi #1, üst çekmece, içinde kağıt olduğundan emin olun.
TAMAM
Kötü
6 Tarih ve saati ayarlayın
Touchscreen tarih ve saati görüntüler. İstasyon Kimliğinizi ayarlayarak gönderdiğiniz her faksa güncel tarih ve saati ekleyebilirsiniz (bkz.10 numaralı adım).
a
Touchscreen'de yılın son iki rakamını girin, sonra OK tuşuna basın.b
Ay ve yıl için tekrarlayın.c
Touchscreen'de saati 24-saat formatında girin.d
OK tuşuna basın.7 Kağıt ayarlarını yapın
Makinenizin en iyi yazdırma kalitesini üretmesi ve doğru kağıt boyutunu beslemesi için, kağıt türü ve boyutu, tepsideki kağıda uygun olmalıdır.
Desteklenen kağıt türleri ve boyutları üzerine daha fazla bilgi için uuBasit Kullanım Kılavuzu: Kağıt Boyutu ve Türü
a
(MFC-J3720 için)Touchscreen'de Çekmece Ayarı mesajı belirdiğinde, kağıt boyutunu ve kağıt türünü ayarlamak için Çekmece Ayarı tuşuna basın.
(MFC-J3520 için)
Kağıt Ayarı tuşuna basın. c numaralı adıma gidin.
b
Tepsi #1'deki kağıt boyutu ve türünü ayarlamak için Tepsi #1 tuşuna basın, veya tepsi #2'deki kağıt boyutunu ayarlamak için Tepsi #2 tuşuna basın.c
Kullandığınız kağıt boyutu ve türüne basın.d
OK tuşuna basın.8 Dilinizi seçin (gerekirse)
a
(Ayarlar) öğesine basın.b
Tüm Ayarlar tuşuna basın.c
İlk Kurulum görüntülemek için, yukarı veya aşağı doğru parmağınızı sürükleyin ya da aveya b öğesine basın.İlk Kurulum öğesine basın.
d
Yerel Dil görüntülemek için, yukarı veya aşağı doğru parmağınızı sürükleyin ya da aveya b öğesine basın.Yerel Dil öğesine basın.
e
Dilinize basın.f
tuşuna basın.(örn. 2013 için 1 3 girin.)
NOT
Gerektiğinde tarih ve saati değiştirebilirsiniz.
Daha fazla bilgi için uuBasit Kullanım Kılavuzu:
Tarih ve saati ayarlama
NOT
(MFC-J3720 için)
Makinenin kopya veya alınan faksları yazdırmada kullanacağı varsayılan tepsiyi değiştirebilirsiniz.
(uuBasit Kullanım Kılavuzu: Kopyalama modunda çekmece kullanımı tepsi veya Faks modunda çekmece kullanımı)
9 Alma Modu Seçme
Dört olası alma modu vardır: Yalnızca Faks, Fax/Tel, Manüel ve Harici TAD.
uuBasit Kullanım Kılavuzu: Alım Modlarını Kullanma Bu makineyi faks için kullanmıyorsanız, bir sonraki adıma geçin.
a
(Ayarlar) tuşuna basın.b
Tüm Ayarlar tuşuna basın.c
Fax tuşuna basın.d
Alma Kurulumu tuşuna basın.e
Alım Modu tuşuna basın.10 Kişisel bilgileri (İstasyon Kimliği) girin
Gönderdiğiniz her faksta tarih ve saatin gözükmesi için makinenizin İstasyon Kimliği'ni ayarlayın.
Bu makineyi faks için kullanmıyorsanız, bir sonraki adıma geçin.
a
(Ayarlar) öğesine basın.b
Tüm Ayarlar öğesine basın.c
aveya b öğesine basarak İlk Kurulum ayarını görüntüleyin.İlk Kurulum öğesine basın.
d
İstasyon ID tuşuna basın.e
Fax tuşuna basın.f
Faks numaranızı (en fazla 20 rakam) Touchscreen'den girin, ve sonra OK tuşuna basın.g
Ad tuşuna basın.h
Adınızı (en fazla 20 karakter) Touchscreen'den girin, ve sonra OK öğesine basın.i
tuşuna basın.NOT
• Küçük harf ve büyük harf arasında geçiş yapmak için öğesine basın.
• Harfler, rakamlar ve özel karakterler arasında geçiş yapmak için öğesine basın.
(Kullanılabilir karakterler ülkenize bağlı olarak değişir.)
• Bir numarayı veya karakteri yanlış girdiyseniz ve değiştirmek istiyorsanız, imleci yanlış olana getirmek için d veya c tuşlarına basın.
tuşuna basın ve sonra doğru karakteri girin.
• Boşluk girmek için Boşluk öğesine basın.
Veya, imleci oynatmak için c öğesine basabilirsiniz.
11 İletim Onay Raporu
Brother makineniz, bir faks gönderdiğinizin onayı olarak kullanılabilecek bir İletim Onay Raporu özelliği ile donatılmıştır. Bu rapor, alan tarafın adını ya da faks numarasını, iletim tarihini, saatini ve süresini, iletilen sayfa sayısını ve iletimin başarılı olup olmadığını listeler.
Bu özelliği kullanmak için talimatlar uuBasit Kullanma Kılavuzu: İletim Onay Raporu
12 Tonlu veya Darbeli arama modunu ayarlayın
Makineniz Tonlu arama servisi için ayarlanmış olarak gelir. Darbeli arama (döner) servisiniz varsa, arama modunu değiştirmeniz gerekir.
a
(Ayarlar) tuşuna basın.b
Tüm Ayarlar tuşuna basın.c
aveya b öğesine basarak İlk Kurulum ayarını görüntüleyin.İlk Kurulum öğesine basın.
d
Ton/Puls tuşuna basın.e
Puls (veya Ton) öğesine basın.f
tuşuna basın.13 Telefon hattı türünü ayarlayın
Faks göndermek ve almak için makineyi PBX veya ISDN özellikli bir hata bağlıyorsanız, telefon hattı türünü buna göre ayarlamak gereklidir.
a
(Ayarlar) tuşuna basın.b
Tüm Ayarlar tuşuna basın.c
aveya b öğesine basarak İlk Kurulum ayarını görüntüleyin.İlk Kurulum öğesine basın.
d
aveya b öğesine basarak Tel. Hat Ayarı ayarını görüntüleyin.Tel. Hat Ayarı öğesine basın.
e
Normal, PBX veya ISDN öğesine basın.İstenilen telefon hattı türüne basın.
f
tuşuna basın.NOT
PBX özelliğini seçerseniz, makine sizden Öntakı Araması ayarlamanızı isteyecektir. uuBasit Kullanım Kılavuzu: Telefon Hattı Türünü Ayarlama
NOT
PBX ve AKTARMA
Makine başlangıçta, standart PSTN (Genel Anahtarlamalı Telefon Şebekesi) hattına
bağlanmasına imkan veren Normal seçeneğine ayarlanmıştır. Bununla birlikte ofislerin çoğunda merkezi telefon sistemi veya Private Branch Exchange (PBX) kullanılmaktadır. Makineniz çoğu PBX tipine bağlanabilir. Makinenin yeniden çevirme özelliği sadece timed break recall'u (TBR) destekler. TBR, çoğu PBX sistemiyle çalışarak harici bir hatta erişmenizi veya çağrıları başka bir paralel hatta aktarmanıza imkan verir.
Bu özellik Touchscreen'deki R öğesine basıldığında çalışır.
14 Telefon hattı
uyumluluğunu (VoIP) ayarlayın
Makineyi bir VoIP hizmetine (internet üzerinden) bağlıyorsanız, uyumluluk ayarını değiştirmeniz gerekmektedir.
a
(Ayarlar) tuşuna basın.b
Tüm Ayarlar tuşuna basın.c
aveya b öğesine basarak İlk Kurulum ayarını görüntüleyin.İlk Kurulum öğesine basın.
d
aveya b öğesine basarak Uyumluluk ayarını görüntüleyin.Uyumluluk öğesine basın.
e
Temel (VoIP) tuşuna basın.f
tuşuna basın.15 Otomatik Yaz Saati
Makineyi otomatik olarak Yaz Saati'ne geçmek üzere ayarlayabilirsiniz. İlkbaharda kendini bir saat ileriye ve sonbaharda bir saat geriye ayarlar.
a
(Ayarlar) tuşuna basın.b
Tüm Ayarlar tuşuna basın.c
aveya b öğesine basarak İlk Kurulum ayarını görüntüleyin.İlk Kurulum öğesine basın.
d
Tarih ve Saat tuşuna basın.e
aveya b öğesine basarak Oto. Günışığı ayarını görüntüleyin.Oto. Günışığı öğesine basın.
f
Açık (veya Kapalı) öğesine basın.g
tuşuna basın.16 Zaman Dilimi'ni ayarlayın
Makinenizde, konumunuz için zaman dilimini ayarlayabilirsiniz.
a
(Ayarlar) tuşuna basın.b
Tüm Ayarlar öğesine basın.c
aveya b öğesine basarak İlk Kurulum ayarını görüntüleyin.İlk Kurulum öğesine basın.
d
Tarih ve Saat tuşuna basın.e
aveya b öğesine basarak Saat Dilimi ayarını görüntüleyin.Saat Dilimi öğesine basın.
f
Zaman diliminizi girin.OK tuşuna basın.
g
tuşuna basın.NOT
Analog bir telefon hattı kullanıyorsanız bu adımı atlayabilirsiniz.
W indows
®Macintosh Window s
®Macintosh USB K ablo lu A ğ Kablosuz A ğ
17 Bağlantı tipinizi seçin
Bu yükleme talimatları Windows®XP Home, XP Professional, XP Professional x64 Edition, Windows Vista®, Windows®7, Windows®8 ve Mac OS X v10.6.8, 10.7.x, 10.8.x içindir.
NOT
Bilgisayarınızın CD-ROM sürücüsü yoksa, verilen CD-ROM bilgisayarınızın işletim sistemi için sürücüleri içermiyorsa veya kılavuzları ya da yardımcı programları indirmek isterseniz, http://solutions.brother.com/
sitesinden modelinizin ana sayfasını ziyaret edin. CD-ROM'da sunulan bazı yazılım uygulamaları, indirme olarak mevcut olmayabilir.
USB arayüz kablosu için
Windows ® , sayfa 14 sayfasına gidin Macintosh, sayfa 17 sayfasına gidin
Kablolu Ağ için
Windows ® , sayfa 20 sayfasına gidin Macintosh, sayfa 24 sayfasına gidin
Kablosuz Ağ için
Windows ® , Macintosh ve mobil cihazlar için
sayfa 27 sayfasına gidin
Windows ® USB
Windows ® USB arayüzü kullanıcıları için
(Windows®XP Home/XP Professional/Windows Vista®/Windows®7/Windows®8)
18 Kurmadan önce
Bilgisayarınızın AÇIK olduğundan ve oturumu Yönetici haklarıyla açtığınızdan emin olun.
19 MFL-Pro Suite 'i kurun
a
CD-ROM'u CD-ROM sürücünüze koyun.Model adı ekranı açılırsa makinenizi seçin. Dil ekranı açılırsa dilinizi seçin.
b
Lisans anlaşmasını kabul ediyorsanız, MFL-Pro Suite Kur ve Evet öğelerine tıklayın.Ekran talimatlarını izleyin.
c
Yerel Bağlantı (USB) öğesini seçin, ve sonra İleri öğesine tıklayın.d
USB kablosunu takın ekranı belirene kadar ekran talimatlarını izleyin.NOT
• USB kablosunu henüz BAĞLAMAYIN.
• Çalışan program varsa kapatın.
• İşletim sisteminize bağlı olarak ekranlar değişebilir.
• CD-ROM içinde Nuance™ PaperPort™ 12SE bulunmaktadır. Bu yazılım Windows® XP Home (SP3 veya üstü), XP Professional (SP3 veya üstü), XP Professional x64 Edition (SP2 veya üstü), Windows Vista® (SP2 veya üstü), Windows®7 ve Windows®8 sürümlerini desteklemektedir. MFL-Pro Suite'i kurmadan önce en son Windows® Hizmet Paketi güncellemesini yapın.
• Windows Güvenliği ekranı belirirse, onay kutusuna tıklayın ve kurulumu doğru bir şekilde tamamlamak için Yükle öğesine tıklayın.
NOT
• Brother ekranı otomatik olarak açılmazsa, Bilgisayar (Bilgisayarım) öğesine gidin.
(Windows® 8 için: görev çubuğundaki (Dosya Gezgini) simgesine tıklayın, ve sonra Bilgisayar öğesine gidin.)
CD-ROM simgesine çift-tıklayın, ve sonra start.exe öğesine çift-tıklayın.
• Kullanıcı Hesap Kontrol ekranı açılırsa, İzin ver veya Evet öğesine tıklayın.
Windows ® USB
W indows
®Macintosh USB
20 USB kablosunu bağlayın
a
Tarayıcı kapağını, açık konumuna güvenli bir şekilde oturana kadar kaldırın.b
USB kablosunu simgesi a ile belirtilmiş olan USB bağlantı noktasına takın. USB bağlantı noktasını, aşağıdaki belirtmeçizgisinde gösterildiği şekilde makinenin içinde bulacaksınız.
c
USB kablosunu, kablo kanalından ve makinenin arkasından çıkacak şekilde dikkatlice geçirin.Kabloyu bilgisayarınıza bağlayın.
d
Tarayıcı kapağını, her iki taraftaki tırnak yerlerini kullanarak yavaşça kapatın.DİKKAT
Tarayıcı kapağını kapatırken parmaklarınızı sıkıştırmamaya dikkat edin.
Tarayıcı kapağını açarken veya kapatırken, her zaman iki tarafta bulunan tırnak yerlerini kullanın.
e
Yükleme otomatik olarak devam edecektir.Yükleme ekranları birer birer görüntülenir.
f
Environmental Advice for Imaging Equipment (Görüntüleme Ekipmanı için Çevresel Öneriler) ekranı açılırsa, İleri öğesine tıklayın.g
On-Line Kayıt ekranı açıldığında, ekran -talimatlarını izleyin. İleri öğesine tıklayın.h
Makinenizi varsayılan yazıcı olarak ayarlamak istemiyorsanız, Varsayılan Yazıcı olarak kurunuz onay kutusunu temizleyin ve sonra İleri öğesine tıklayın.i
Kurulum Tamamlandı penceresigörüntülendiğinde, ayarları onaylayın, ve sonra İleri öğesine tıklayın.
1
NOT
Yükleme sırasında ekranlardan hiçbirini iptal ETMEYİN. Tüm ekranların açılması birkaç saniye sürebilir.
Windows ® USB
21 Bitirin ve yeniden başlatın
a
Bilgisayarınızı yeniden başlatmak için Son öğesine tıklayın.Bilgisayarınızı yeniden başlattıktan sonra oturumu Yönetici haklarıyla açmanız gerekmektedir.
b
Aşağıdaki ekran belirecektir.• Yazılım Güncelleme Ayarları ekranı görüntülendiğinde, istediğiniz yazılım güncelleme ayarını seçin ve Tamam öğesine tıklayın.
• Brother Ürün Arama ve Destek Programı ekranı açıldığında, tercihinizi seçin ve ekran- talimatlarını izleyin.
İsteğe bağlı uygulamaları kurmak için:
Şimdi şuraya gidin:
Sayfa 41
NOT
• Yazılımın yüklenmesi sırasında hata mesajı belirirse, aşağıdakilerden birini yapın:
- Windows® XP, Windows Vista® ve Windows®7 kullanıcıları: (Başlat) >
Tüm Programlar > Brother > MFC-XXXX (XXXX modelinizin ismidir) içindeki
Kurulum Tanıları uygulamasını çalıştırın.
- Windows®8 kullanıcıları: Kurulum Tanıları uygulamasını çalıştırmak için,
masaüstündeki (Brother Utilities) öğesine çift-tıklayın, ve sonra aşağı-açılan listede model isminizi seçin (daha önceden seçilmediyse). Sol gezinti çubuğundaki Araçlar öğesine tıklayın.
• Güvenlik ayarlarınıza bağlı olarak, makineyi veya yazılımını kullanırken bir Windows® Güvenlik veya antivirüs yazılımı penceresi açılabilir. Lütfen devam etmek için pencereye izin veya onay verin.
NOT
• Yazılım güncellemesi ve Brother Ürün Arama ve Destek Programı için internet erişimi gereklidir.
• MFL-Pro Suite'i kurduğunuzda, Brother Yardım da otomatik olarak kurulacaktır. Brother Yardım, görev tepsisindeki öğesine tıkladığınız zaman Brother Çözüm Merkezi'ne erişmenizi sağlayacaktır.
Son Kurulum tamamlandı.
NOT
Windows®8 kullanıcıları: CD-ROM içine dahil edilen Brother kılavuzları PDF formatındaysa, onları açmak için Adobe® Reader® kullanın.
Adobe® Reader® bilgisayarınızda kurulu ise ancak dosyaları Adobe® Reader®'da
açamıyorsanız, PDF için dosya ilişkilendirmesini değiştirin (bkz. Adobe® Reader® (Windows® 8) içinde PDF dosyası nasıl açılır sayfa 43).
Macintosh USB
W indows
®Macintosh USB
Macintosh USB arayüzü kullanıcıları için
(Mac OS X v10.6.8, 10.7.x, 10.8.x)18 Kurmadan önce
Makinenizin elektrik kaynağına bağlı olduğundan ve Macintosh bilgisayarınızın AÇIK olduğundan emin olun. Oturumu Yönetici haklarıyla açmanız gerekmektedir.
19 USB kablosunu bağlayın
a
Tarayıcı kapağını, açık konumuna güvenli bir şekilde oturana kadar kaldırın.b
USB kablosunu simgesi a ile belirtilmiş olan USB bağlantı noktasına takın. USB bağlantı noktasını, aşağıdaki belirtmeçizgisinde gösterildiği şekilde makinenin içinde bulacaksınız.
c
USB kablosunu, kablo kanalından ve makinenin arkasından çıkacak şekilde dikkatlice geçirin. Kabloyu Macintosh bilgisayarınıza bağlayın.NOT
Mac OS X v10.6.0 ila 10.6.7 kullanıcılarının, Mac OS X v10.6.8 - 10.8.x güncellemesi yapmaları gerekmektedir.
NOT
• Makineyi klavye veya elektrik-beslemesi olmayan USB hub üzerindeki bir USB bağlantı noktasına BAĞLAMAYIN.
• Makineyi doğrudan Macintosh bilgisayarınıza bağlayın.
ÖNEMLİ
Hataya neden olabileceğinden, kablonun kapağın kapanmasına engel olmadığından emin olun.
1
Macintosh USB
d
Tarayıcı kapağını, her iki taraftaki tırnak yerlerini kullanarak yavaşça kapatın.DİKKAT
Tarayıcı kapağını kapatırken parmaklarınızı sıkıştırmamaya dikkat edin.
Tarayıcı kapağını açarken veya kapatırken, her zaman iki tarafta bulunan tırnak yerlerini kullanın.
20 MFL-Pro Suite 'i kurun
a
CD-ROM'u CD-ROM sürücünüze koyun.b
Kurulum için Start Here OSX (OSX'i Buradan Başlat) simgesine çift-tıklayın. Model adı ekranı açılırsa makinenizi seçin.c
Local Connection (USB) (Yerel Bağlantı (USB)) öğesini seçin, ve sonra Next (İleri) öğesine tıklayın. Ekrandaki- talimatları izleyin.d
Kurulum sonrasında, Brother yazılımı Brother aygıtını arayacaktır. Bunun tamamlanması birkaç dakika sürecektir.e
Listeden makineyi seçin ve Next (İleri) öğesine tıklayın.f
Add Printer (Yazıcı Ekle) ekranıgörüntülendiğinde, Add Printer (Yazıcı Ekle) öğesine tıklayın.
g
Listeden makinenizi seçin. Add (Ekle) öğesine ve sonra Next (İleri) öğesine tıklayın.Presto! PageManager indirmek istiyorsanız, destek ekranı görüntülendiğinde ekrandaki talimatları izleyin. Presto! PageManager uygulamasını da daha sonra Brother Support (Brother Destek) ekranından indirebilirsiniz.
Next (İleri) öğesine tıklayın.
h
Bu ekran görüntülendiğinde, Close (Kapat) öğesine tıklayın.MFL-Pro Suite kurulumu tamamlandı.
21 adımına gidin.
Macintosh USB
W indows
®Macintosh USB
21 Presto! PageManager indirin ve kurun
Presto! PageManager kurulduğunda, Brother ControlCenter2'ye OCR kabiliyeti kazandırılır. Presto!
PageManager ile fotoğraf ve belgelerinizi kolayca tarayabilir, paylaşabilir ve düzenleyebilirsiniz.
a
Brother Support (Brother Destek) ekranında, Presto! PageManager indirme sitesine gitmek için Presto! PageManager simgesine tıklayın, ve ekrandaki- talimatları izleyin.Son Kurulum tamamlandı.
Windows ® Kablolu Ağ
Windows ® kablolu ağ arayüz kullanıcıları için
(Windows®XP Home/XP Professional/Windows Vista®/Windows®7/Windows®8)
18 Kurmadan önce
Bilgisayarınızın AÇIK olduğundan ve oturumu Yönetici haklarıyla açtığınızdan emin olun.
19 Ağ kablosunu bağlayın
a
Tarayıcı kapağını, açık konumuna güvenli bir şekilde oturana kadar kaldırın.b
Ağ kablosunu simgesi a ile belirtilmiş olan Eternet girişine bağlayın. Eternet bağlantı noktasını, aşağıdaki belirtme çizgisinde gösterildiği şekilde makinenin içinde bulabilirsiniz. Kabloyu bağlamadan önce turuncu koruyucu başlığı b çıkarın.NOT
• Çalışan program varsa kapatın.
• İşletim sisteminize bağlı olarak ekranlar değişebilir.
• CD-ROM içinde Nuance™ PaperPort™ 12SE bulunmaktadır. Bu yazılım Windows® XP Home (SP3 veya üstü), XP Professional (SP3 veya üstü), XP Professional x64 Edition (SP2 veya üstü), Windows Vista® (SP2 veya üstü), Windows®7 ve Windows®8 sürümlerini desteklemektedir. MFL-Pro Suite'i kurmadan önce en son Windows® Hizmet Paketi güncellemesini yapın.
• Makinenizi daha önce bir kablosuz ağ için ayarladıysanız ve sonra kablolu bir ağa ayarlamak istediyseniz, makinenin Ağ I/F ayarının Kablolu Ağ olarak ayarlandığından emin olun. Kablosuz ağ arayüzü bu ayar ile devre dışı bırakılacaktır.
Makinenizde (Ayarlar) öğesine basın.
Tüm Ayarlar tuşuna basın.
aveya b öğesine basarak Ağ ayarını görüntüleyin.
Ağ tuşuna basın.
aveya b öğesine basarak Ağ I/F ayarını görüntüleyin.
Ağ I/F tuşuna basın.
Kablolu Ağ tuşuna basın.
tuşuna basın.
1
2
Windows ® Kablolu Ağ
Window s
®Macintosh Kablo lu A ğ
c
Ağ kablosunu, kablo kanalından ve makinenin arkasından çıkacak şekilde dikkatlice geçirin.Kabloyu ağınıza bağlayın.
d
Tarayıcı kapağını, her iki taraftaki tırnak yerlerini kullanarak yavaşça kapatın.DİKKAT
Tarayıcı kapağını kapatırken parmaklarınızı sıkıştırmamaya dikkat edin.
Tarayıcı kapağını açarken veya kapatırken, her zaman iki tarafta bulunan tırnak yerlerini kullanın.
20 MFL-Pro Suite 'i yükleyin
a
CD-ROM'u CD-ROM sürücünüze koyun.Model adı ekranı açılırsa makinenizi seçin. Dil ekranı açılırsa dilinizi seçin.
b
Lisans anlaşmasını kabul ediyorsanız, MFL-Pro Suite Kur ve Evet öğelerine tıklayın.Ekran talimatlarını izleyin.
c
Kablolu Ağ Bağlantısı (Ethernet) öğesini seçin, ve sonra İleri öğesine tıklayın.ÖNEMLİ
Hataya neden olabileceğinden, kablonun kapağın kapanmasına engel olmadığından emin olun.
NOT
Hem USB hem de ağ kablosu kullanıyorsa, her iki kabloyu da, birbirinin üstünde olacak şekilde kablo kanalından geçirin.
NOT
• Brother ekranı otomatik olarak açılmazsa, Bilgisayar (Bilgisayarım) öğesine gidin.
(Windows® 8 için: görev çubuğundaki (Dosya Gezgini) simgesine tıklayın, ve sonra Bilgisayar öğesine gidin.)
CD-ROM simgesine çift-tıklayın, ve sonra start.exe öğesine çift-tıklayın.
• Kullanıcı Hesap Kontrol ekranı açılırsa, İzin ver veya Evet öğesine tıklayın.
Windows ® Kablolu Ağ
d
Güvenlik Duvarı/AntiVirüs algılandı ekranı görüntülendiğinde, Ağ bağlantısınıetkinleştirmek ve kuruluma devam etmek için Güvenlik Duvarı port ayarlarını değiştir.
(Önerilen) öğesini seçin, ve sonra İleri öğesine tıklayın.
Windows® Güvenlik Duvarı'nı
kullanmıyorsanız, aşağıdaki ağ bağlantı noktalarını nasıl ekleyeceğinizle ilgili bilgi için güvenlik duvarı yazılımınız ile verilen
talimatlara bakın.
Ağdan tarama için UDP bağlantı noktası 54925'i ekleyin.
Ağdan PC-Faks alımı için, 54926 numaralı UDP bağlantı noktasını ekleyin.
Hala ağ bağlantınız ile ilgili sorun
yaşıyorsanız, 137 veya 161 numaralı UDP bağlantı noktalarını ekleyin.
e
Brother sürücülerinin kurulumu otomatik olarak başlar. Kurulum ekranları birer birergörüntülenir.
f
Environmental Advice for Imaging Equipment (Görüntüleme Ekipmanı için Çevresel Öneriler) ekranı açılırsa, İleri öğesine tıklayın.g
On-Line Kayıt ekranı açıldığında, ekran- talimatlarını izleyin. İleri öğesine tıklayın.h
Makinenizi varsayılan yazıcı olarak ayarlamak istemiyorsanız, Varsayılan Yazıcı olarak kurunuz onay kutusunu temizleyin ve sonra İleri öğesine tıklayın.i
Kurulum Tamamlandı penceresigörüntülendiğinde, ayarları onaylayın, ve sonra İleri öğesine tıklayın.
21 Bitirin ve yeniden başlatın
a
Bilgisayarınızı yeniden başlatmak için Son öğesine tıklayın. Bilgisayarınızı yeniden başlattıktan sonra, oturumu Yönetici haklarıyla açmanız gerekmektedir.NOT
• Ağa bağlı birden fazla makine varsa, listeden makinenizi seçin ve sonra İleri öğesine tıklayın.
Ağa bağlı yalnızca bir makine varsa bu pencere görüntülenmeyecek, makine otomatik olarak seçilecektir.
• Makineniz ağ üzerinde bulunamadıysa, ekran- talimatlarını izleyerek ayarlarınızı onaylayın.
NOT
• Yükleme sırasında ekranlardan hiçbirini iptal ETMEYİN. Tüm ekranların açılması birkaç
NOT
• Yazılımın yüklenmesi sırasında hata mesajı belirirse, aşağıdakilerden birini yapın:
- Windows® XP, Windows Vista® ve Windows®7 kullanıcıları: (Başlat) >
Tüm Programlar > Brother > MFC-XXXX LAN (XXXX modelinizin ismidir) içindeki Kurulum Tanıları uygulamasını çalıştırın.
- Windows®8 kullanıcıları: Kurulum Tanıları uygulamasını çalıştırmak için,
masaüstündeki (Brother Utilities) öğesine çift-tıklayın, ve sonra aşağı-açılan listede model isminizi seçin (daha önceden seçilmediyse). Sol gezinti çubuğundaki Araçlar öğesine tıklayın.
• Güvenlik ayarlarınıza bağlı olarak, makineyi veya yazılımını kullanırken bir Windows® Güvenlik veya antivirüs yazılımı penceresi
Windows ® Kablolu Ağ
Window s
®Macintosh Kablo lu A ğ
b
Aşağıdaki ekran belirecektir.• Yazılım Güncelleme Ayarları ekranı görüntülendiğinde, istediğiniz yazılım güncelleme ayarını seçin ve Tamam öğesine tıklayın.
• Brother Ürün Arama ve Destek Programı ekranı açıldığında, tercihinizi seçin ve ekran- talimatlarını izleyin.
22 Başka bilgisayarlara MFL-Pro Suite'i kurun (gerekirse)
Makinenizi ağ üzerindeki birden fazla bilgisayarla birlikte kullanmak isterseniz MFL-Pro Suite'i her bilgisayara kurun. sayfa 21 sayfasında yer alan20 adımına gidin. Kurulumdan önce sayfa 20'de18 adımına da bakın.
İsteğe bağlı uygulamaları kurmak için:
NOT
• Yazılım güncellemesi ve Brother Ürün Arama ve Destek Programı için internet erişimi gereklidir.
• MFL-Pro Suite'i kurduğunuzda, Brother Yardım da otomatik olarak kurulacaktır. Brother Yardım, görev tepsisindeki öğesine tıkladığınız zaman Brother Çözüm Merkezi'ne erişmenizi sağlayacaktır.
NOT
Ağ lisansı (Windows®)
Bu ürün, en fazla iki kullanıcı için bir bilgisayar lisansı içerir. Bu lisans Nuance™ PaperPort™
12SE dahil olmak üzere MFL-Pro Suite'in ağ üzerinde en fazla iki bilgisayara kurulmasını destekler. İkiden fazla bilgisayarı Nuance™
PaperPort™ 12SE ile kullanmak isterseniz, lütfen ilave beş kullanıcı için birden fazla bilgisayar lisans anlaşması olan Brother NL-5 paketini satın alın. NL-5 paketini satın almak için, Brother müşteri hizmetlerini veya yerel Brother bayiinizi arayın.
Son Kurulum tamamlandı.
NOT
• Brother makinenizle bir mobil cihaz kullanmak için, Brother Çözüm Merkezi'ni
http://solutions.brother.com/ sitesini ziyaret edin ve modelinizin sayfasında Kılavuzlar'a tıklayarak Kullanım Kılavuzu'na bakın.
• Windows®8 kullanıcıları: CD-ROM içine dahil edilen Brother kılavuzları PDF formatındaysa, onları açmak için Adobe® Reader® kullanın.
Adobe® Reader® bilgisayarınızda kurulu ise ancak dosyaları Adobe® Reader®'da açamıyorsanız, PDF için dosya
ilişkilendirmesini değiştirin (bkz. Adobe® Reader® (Windows® 8) içinde PDF dosyası nasıl açılır sayfa 43).
Macintosh Kablolu Ağ
Macintosh kablolu ağ arayüzü kullanıcıları için
(Mac OS X v10.6.8, 10.7.x, 10.8.x)
18 Kurmadan önce
Makinenizin elektrik kaynağına bağlı olduğundan ve Macintosh bilgisayarınızın AÇIK olduğundan emin olun. Oturumu Yönetici haklarıyla açmanız gerekmektedir.
19 Ağ kablosunu bağlayın
a
Tarayıcı kapağını, açık konumuna güvenli bir şekilde oturana kadar kaldırın.b
Ağ kablosunu simgesi a ile belirtilmiş olan Eternet girişine bağlayın. Eternet bağlantı noktasını, aşağıdaki belirtme çizgisinde gösterildiği şekilde makinenin içinde bulabilirsiniz. Kabloyu bağlamadan önce turuncu koruyucu başlığı b çıkarın.c
Ağ kablosunu, kablo kanalından ve makinenin arkasından çıkacak şekilde dikkatlice geçirin.Kabloyu ağınıza bağlayın.
NOT
• Mac OS X v10.6.0 ila 10.6.7 kullanıcılarının, Mac OS X v10.6.8 - 10.8.x güncellemesi yapmaları gerekmektedir.
• Makinenizi daha önce bir kablosuz ağ için ayarladıysanız ve sonra kablolu bir ağa ayarlamak istediyseniz, makinenin Ağ I/F ayarının Kablolu Ağ olarak ayarlandığından emin olun. Kablosuz ağ arayüzü bu ayar ile devre dışı bırakılacaktır.
Makinenizde (Ayarlar) öğesine basın.
Tüm Ayarlar tuşuna basın.
aveya b öğesine basarak Ağ ayarını görüntüleyin.
Ağ tuşuna basın.
aveya b öğesine basarak Ağ I/F ayarını görüntüleyin.
Ağ I/F tuşuna basın.
Kablolu Ağ tuşuna basın.
tuşuna basın.
ÖNEMLİ
Hataya neden olabileceğinden, kablonun kapağın kapanmasına engel olmadığından emin olun.
NOT
Hem USB hem de ağ kablosu kullanıyorsa, her iki kabloyu da, birbirinin üstünde olacak şekilde kablo kanalından geçirin.
1
2
Macintosh Kablolu Ağ
Window s
®Macintosh Kablo lu A ğ
d
Tarayıcı kapağını, her iki taraftaki tırnak yerlerini kullanarak yavaşça kapatın.DİKKAT
Tarayıcı kapağını kapatırken parmaklarınızı sıkıştırmamaya dikkat edin.
Tarayıcı kapağını açarken veya kapatırken, her zaman iki tarafta bulunan tırnak yerlerini kullanın.
20 MFL-Pro Suite 'i yükleyin
a
CD-ROM'u CD-ROM sürücünüze koyun.b
Kurulum için Start Here OSX (OSX'i Buradan Başlat) simgesine çift-tıklayın. Model adı ekranı açılırsa makinenizi seçin.c
Wired Network Connection (Ethernet) (Kablolu Ağ Bağlantısı (Ethernet)) öğesini seçin, ve sonra Next (İleri) öğesine tıklayın.Ekran- talimatlarını izleyin.
d
Kurulum sonrasında, Brother yazılımı Brother aygıtını arayacaktır. Bunun tamamlanması birkaç dakika sürecektir.e
Listeden makineyi seçin ve Next (İleri) öğesine tıklayın.NOT
• Makineniz ağ üzerinde bulunamıyorsa, ağ ayarlarınızı onaylayın.
• Ağ Yapılandırma Raporu'nu yazdırarak makinenizin MAC Adresini (Eternet Adresini) ve IP Adresini bulabilirsiniz. uuYazılım ve Ağ Kullanım Kılavuzu
• Setup Network “Scan to” name ("...-e Tara"
Ağ adını ayarlama) ekranı görüntülenirse, aşağıdaki talimatları izleyin.
1) Macintosh bilgisayarınız için bir isim girin (en fazla 15 karakter uzunluğunda).
2) Next (İleri) öğesine tıklayın.f adımına gidin.
Girdiğiniz isim, Tara öğesine bastığınızda ve bir tarama seçeneğini seçtiğinizde, makinenin Touchscreen'inde belirecektir. uuYazılım ve Ağ Kullanım Kılavuzu
Macintosh Kablolu Ağ
f
Add Printer (Yazıcı Ekle) ekranıgörüntülendiğinde, Add Printer (Yazıcı Ekle) öğesine tıklayın.
g
Listeden makinenizi seçin. Add (Ekle) öğesine ve sonra Next (İleri) öğesine tıklayın.Presto! PageManager indirmek istiyorsanız, destek ekranı görüntülendiğinde ekrandaki talimatları izleyin. Presto! PageManager uygulamasını da daha sonra Brother Support (Brother Destek) ekranından indirebilirsiniz.
Next (İleri) öğesine tıklayın.
h
Bu ekran görüntülendiğinde, Close (Kapat) öğesine tıklayın.MFL-Pro Suite kurulumu tamamlandı.
21 adımına gidin.
21 Presto! PageManager indirin ve kurun
Presto! PageManager kurulduğunda, Brother ControlCenter2'ye OCR kabiliyeti kazandırılır. Presto!
PageManager ile fotoğraf ve belgelerinizi kolayca tarayabilir, paylaşabilir ve düzenleyebilirsiniz.
a
Brother Support (Brother Destek) ekranında, Presto! PageManager indirme sitesine gitmek için Presto! PageManager simgesine tıklayın, ve ekran- talimatlarını izleyin.22 Başka bilgisayarlara MFL-Pro Suite'i kurun (gerekirse)
Makinenizi ağ üzerindeki birden fazla bilgisayarla birlikte kullanmak isterseniz MFL-Pro Suite'i her bilgisayara kurun. sayfa 25'de yer alan20 adımına gidin. Kurulumdan önce sayfa 24'te18 adımına da bakın.
NOT
(OS X v10.8.x)
Use (Kullan) açılır- menüsünden Brother MFC-XXXX CUPS (XXXX modelinizin ismidir) sürücüsünü seçin.
Son Kurulum tamamlandı.
NOT
Brother makinenizle bir mobil cihaz kullanmak için, Brother Çözüm Merkezi'ni
http://solutions.brother.com/ sitesini ziyaret edin ve modelinizin sayfasında Kılavuzlar'a tıklayarak Kullanım Kılavuzu'na bakın.
Kablosuz Ağ Kullanıcıları için
Kablosuz A ğ
Kablosuz ağ arayüzü kullanıcıları için
18 Başlamadan önce
Erişim noktanızla/yönlendiricinizle iletişim kurmak için önce makinenizin kablosuz ağ ayarlarını yapılandırmalısınız.
Makine, erişim noktanızla/yönlendiricinizle iletişim kurmak üzere yapılandırıldıktan sonra ağınızdaki bilgisayarlar makineye erişebilecektir. Makineyi bu bilgisayarlardan kullanmak için sürücüleri ve yazılımı kurmanız gerekecektir.
Aşağıdaki adımlar yapılandırma ve kurulum süreci boyunca size rehberlik edecektir.
Normal gündelik baskıda optimum sonuçlar elde etmek için Brother marka makinenizi ağ erişim
noktasına/yönlendiriciye mümkün olduğu kadar yakın ve arada en az engel olacak şekilde yerleştirin. İki aygıt arasındaki büyük eşyalar ve duvarlar ile diğer elektronik cihazlardan kaynaklanan parazit, dokümanınızın veri aktarım hızını etkileyebilir.
Bu etkenlerden dolayı, her tür belge ve uygulama için kablosuz bağlantı en iyi yöntem olmayabilir. Karışık metin ve büyük grafikler içeren çok-sayfalı belgeler gibi büyük dosyalar yazdırıyorsanız, daha hızlı veri aktarımı için kablolu Eterneti veya en hızlı verimi alabilmek için USB'yi seçmeyi düşünebilirsiniz.
Brother makineniz hem kablolu hem de kablosuz ağ üzerinde kullanılabilmesine rağmen, bir seferde yalnızca bir bağlantı yöntemi kullanılabilir.
Aşağıdaki talimatlar altyapı modu (bilgisayara bir erişim noktası/yönlendirici ile bağlı) içindir.
Altyapı Modu
a Erişim noktası/yönlendirici
b Kablosuz ağ makinesi (makineniz) erişim noktasına/yönlendiriciye bağlı c Erişim noktasına/yönlendiriciye bağlı kablosuz- bağlantısı olan bilgisayar d Erişim noktasına/yönlendiriciye bağlı kablolu bilgisayar
e Erişim noktasına/yönlendiriciye bağlı mobil cihaz
Lütfen makinenin kablosuz ağ ayarlarının, erişim noktasına/yönlendiriciye uygun olduğundan emin olun.
NOT
Makinenizde daha önceden kablosuz ayarları yapılandırdıysanız, kablosuz ayarları yeniden yapılandırabilmek için ağ ayarlarınızı sıfırlamalısınız.
Makinenizde (Ayarlar) öğesine basın. Tüm Ayarlar tuşuna basın.
aveya b öğesine basarak Ağ ayarını görüntüleyin. Ağ tuşuna basın.
aveya b öğesine basarak Ağ Sıfırlama ayarını görüntüleyin. Ağ Sıfırlama tuşuna basın.
Kabul etmek için Evet öğesine basın. Onaylamak için Evet tuşuna 2 saniye boyunca basılı tutun.
NOT
Makinenizi Ad-hoc modunda (bir erişim noktası/yönlendirici olmadan kablosuz-özellikli bir bilgisayara bağlı) ayarlamak için, CD-ROM'daki Yazılım ve Ağ Kullanım Kılavuzu'ndaki talimatlara bakın.
Yazılım ve Ağ Kullanım Kılavuzu'nu görüntülemek için:
1 Bilgisayarınızı açın. CD-ROM sürücünüze CD-ROM'u takın.
Windows® için:
1
2 3
4
5
Kablosuz Ağ Kullanıcıları için
19 Kablosuz ayar yönteminizi seçin
Aşağıdaki talimatlar, Brother makinenizi bir kablosuz ağa ayarlamanız için üç yöntem sunacaktır. Çevreniz için tercih ettiğiniz yöntemi seçin.
a yöntemi, bağlanmak için önerilen yöntemdir (Windows® veya Macintosh).
a
CD-ROM'u kullanarak ayarlayın (Windows® ve Macintosh)• Bu yöntem için, ağınıza kablosuz bağlanan bir bilgisayar öneririz.
• Bir USB kablosu, bazı durumlarda gerekli olabilir.
Şimdi şuraya gidin: sayfa 30
Kablosuz Ağ Kullanıcıları için
Kablosuz A ğ
b ve c yöntemleri için, kablosuz ayarlarınızı Touchscreen'deki Wi-Fi® düğmesine basarak başlatın.
b
Kurulum Sihirbazı'nı kullanarak, kontrol panelinden manüel kurulum (Windows®, Macintosh ve mobil cihazlar)Kablosuz erişim noktanız/yönlendiriciniz WPS (Wi-Fi Protected Setup™) veya AOSS™'u
desteklemiyorsa, kablosuz erişim noktanız/yönlendiricinizin kablosuz ağ ayarlarını aşağıdaki alana yazın.
Kurulum sırasında desteğe ihtiyacınız olursa ve Brother Müşteri Hizmetleri ile iletişime geçmek isterseniz, SSID'nizin (Ağ İsmi) ve Ağ Anahtarınızın hazır olduğundan emin olun. Bu bilgiyi tespit etme konusunda size destek veremeyiz.
Öğe Geçerli kablosuz ağ ayarlarını kaydedin
SSID (Ağ İsmi) Ağ Anahtarı*
* Ağ Anahtarı ifadesi yerine, Parola, Güvenlik Anahtarı veya Şifreleme Anahtarı ifadeleri de kullanılabilir.
NOT
Bu bilgiyi bilmiyorsanız (SSID ve Ağ Anahtarı), kablosuz kurulumuna devam edemezsiniz.
Bu bilgiyi nasıl bulabilirim?
1) Kablosuz erişim noktanız/yönlendiriciniz ile birlikte gelen belgeleri kontrol edin.
2) Başlangıç SSID'si, üretici ismi veya model ismi olabilir.
3) Güvenlik bilgilerini bilmiyorsanız, lütfen yönlendirici üreticisine, sistem yöneticinize veya internet hizmet sağlayıcınıza danışın.
Şimdi şuraya gidin: sayfa 31
c
WPS veya AOSS™ kullanarak tek-tuşla kurulum (Windows®, Macintosh ve mobil cihazlar) Bu yöntemi, kablosuz erişim noktanız/yönlendiriciniz, otomatik kablosuz (tek-tuş) kurulumunu (WPS veya AOSS™) destekliyorsa kullanın.Şimdi şuraya gidin: sayfa 33
Kablosuz Ağ Kullanıcıları için
20 CD-ROM'u kullanarak kurulum
(Windows® ve Macintosh)Windows® Kullanıcıları için:
a
CD-ROM sürücünüze, verilen yükleme CD-ROM'unu takın. Model adı ekranı açılırsa makinenizi seçin. Dil ekranı açılırsa dilinizi seçin.b
Lisans anlaşmasını kabul ediyorsanız,MFL-Pro Suite Kur ve Evet öğelerine tıklayın.
Ekran talimatlarını izleyin.
c
Kablosuz Ağ Bağlantısı öğesini seçin, ve sonra İleri öğesine tıklayın.d
Güvenlik Duvarı/AntiVirüs algılandı ekranı görüntülendiğinde, Ağ bağlantısınıetkinleştirmek ve kuruluma devam etmek için Güvenlik Duvarı port ayarlarını değiştir.
(Önerilen) öğesini seçin, ve sonra İleri öğesine tıklayın.
Windows® Güvenlik Duvarı'nı
kullanmıyorsanız, aşağıdaki ağ bağlantı noktalarını nasıl ekleyeceğinizle ilgili bilgi için güvenlik duvarı yazılımınız ile verilen
talimatlara bakın.
Ağdan tarama için UDP bağlantı noktası 54925'i ekleyin.
Ağdan PC-Faks alımı için, 54926 numaralı UDP bağlantı noktasını ekleyin.
Hala ağ bağlantınız ile ilgili sorun
yaşıyorsanız, 137 veya 161 numaralı UDP bağlantı noktalarını ekleyin.
e
Brother makinesini kurmak için ekran- talimatlarını izleyin.f
Makineniz şimdi kablosuz ağınıza bağlanmayı deneyecek. Bu, birkaç dakika sürebilir.Kablosuz kurulumu tamamlandı.
Kontrol panelindeki Wi-Fi LED'i , makinenin Ağ I/F'sinin WLAN olarak ayarlandığını belirterek yanar.
MFL-Pro Suite'i yüklemek için Windows
®Kullanıcıları için:
Şimdi şuraya gidin:
sayfa 37'de22-e numaralı adım Macintosh Kullanıcıları için:
CD-ROM'u CD-ROM sürücünüze koyun ve Start Here OSX (OSX'i Buradan Başlat) öğesine çift-tıklayın. Wireless Network Connection (Kablosuz Ağ Bağlantısı) öğesini seçin ve bilgisayar ekranınızdaki Kablosuz Aygıt Kurulum talimatlarını izleyin. Kurulum tamamlandığında, sayfa 39'da22-e adımına gidin.
NOT
• Brother ekranı otomatik olarak açılmazsa, Bilgisayar (Bilgisayarım) öğesine gidin.
(Windows® 8 için: görev çubuğundaki (Dosya Gezgini) simgesine tıklayın, ve sonra Bilgisayar öğesine gidin.)
CD-ROM simgesine çift-tıklayın, ve sonra start.exe öğesine çift-tıklayın.
• Kullanıcı Hesap Kontrol ekranı açılırsa, İzin ver veya Evet öğesine tıklayın.
NOT
Bağlantı başarısız olursa, yazdırılan rapordaki (veya ekrandaki) hata kodunu kontrol edin ve Sorun giderme sayfa 34 bölümüne başvurun.
Kablosuz Ağ Kullanıcıları için
Kablosuz A ğ
20 Kurulum Sihirbazı'nı kullanarak, kontrol panelinden manüel
kurulum
(Windows®, Macintosh ve mobil cihazlar)a
öğesine basın.Kur. Sihirbazı öğesine basın.
Ağ arayüzü kablosuz ile değiştirilsin mi? mesajı
görüntülendiğinde, kabul etmek için Evet öğesine basın.
Bu, kablosuz kurulum sihirbazını çalıştıracaktır.
İptal etmek için, Hayır öğesine basın.
b
Makine mevcut SSID'leri arayacaktır. Mevcut SSID'lerin listesinin görüntülenmesi birkaç saniye sürebilir.SSID'lerin bir listesi görüntülendiyse, a veya b öğesine basarak sayfa 29 sayfasında19-b numaralı adımda yazdığınız SSID'yi seçin.
OK öğesine basın.
Seçili SSID'nin kablosuz erişim
noktası/yönlendiricisi, WPS'yi destekliyorsa ve makine WPS kullanmanızı istiyorsa,c adımına gidin.
Makine, bir Ağ Anahtarı girmenizi istiyorsa,d adımına gidin.
Aksi durumda,e adımına gidin.
c
Makinenizi WPS kullanarak bağlamak için Evet öğesine basın. (Manüel yapılandırma ile devam etmek için Hayır (Manuel) öğesini seçerseniz, bir Ağ Anahtarı girmek içind adımına gidin.)Touchscreen, WPS başlatmanız gerektiği talimatını verdiğinde, kablosuz erişim noktanızdaki/yönlendiricinizdeki WPS
düğmesine basın ve devam etmek için İleri öğesine basın.
e adımına gidin.
d
Touchscreen'i kullanarak sayfa 29'daki19-b numaralı adımda yazdığınız Ağ Anahtarını girin.Tüm karakterleri girdiğinizde OK öğesine basın, sonra ayarlarınızı uygulamak için Evet öğesine basın.
e
Makineniz şimdi kablosuz ağınıza bağlanmayı deneyecek. Bu, birkaç dakika sürebilir.OK tuşuna basın.
Kablosuz kurulumu tamamlandı.
Kontrol panelindeki Wi-Fi LED'i , makinenin Ağ I/F'sinin WLAN olarak ayarlandığını belirterek yanar.
NOT
• Liste boşsa, kablosuz erişim
noktasının/yönlendiricisinin gücü olduğundan ve SSID'yi yayınladığından emin olun.
Makinenizi kablosuz erişim
noktasına/yönlendiricisine yakınlaştırın vea adımından itibaren yeniden başlayın.
• Erişim noktanız SSID'yi yayınlamamaya ayarlanmışsa, SSID adını manüel olarak eklemeniz gerekecektir. Detaylar için, bkz Yazılım ve Ağ Kullanım Kılavuzu.
NOT
Küçük harf ve büyük harf arasında geçiş yapmak için öğesine basın. Harfler, rakamlar ve özel karakterler arasında geçiş yapmak için
öğesine basın. (Kullanılabilir karakterler ülkenize bağlı olarak değişir.) İmleci sola veya sağa taşımak için d veya c öğesine basın.
(Detaylar için, bkz. Metin Girme sayfa 42.)
NOT
Bağlantı başarısız olursa, yazdırılan rapordaki hata kodunu kontrol edin ve Sorun giderme sayfa 34 konusunu inceleyin.
Kablosuz Ağ Kullanıcıları için
Mobil cihaz kullanıcıları için:
• Mobil cihazınızı, bir Wi-Fi bağlantısını kullanarak, bir kablosuz erişim noktasına/yönlendiricisine bağlayın.
• Brother iPrint&Scan programını
(Android™/iOS/Windows® Telefonu) mobil cihazınızın uygulama indirme sitesinden indirin ve kurun. Bu makineyle AirPrint (iOS) programını da kullanabilirsiniz.
• Kullandığınız uygulamanın Kullanım Kılavuzu'nu indirmek için (Brother iPrint&Scan/AirPrint), Brother Çözüm Merkezi'ni ziyaret edin ve modelinizin sayfasındaki Kılavuzlar'a tıklayın.
Şimdi şuraya gidin:
http://solutions.brother.com/
MFL-Pro Suite'i yüklemek için 21 numaralı adım ile devam edin.
Windows
®Kullanıcıları için:
Şimdi şuraya gidin:
Sayfa 36
Macintosh Kullanıcıları için:
Şimdi şuraya gidin:
Sayfa 39
Kablosuz Ağ Kullanıcıları için
Kablosuz A ğ
20 WPS veya AOSS™
kullanarak tek-tuşla
kurulum
(Windows®, Macintosh ve mobil cihazlar)a
Kablosuz erişim noktanızda/yönlendiricinizde, aşağıda gösterildiği gibi WPS veya AOSS™simgesinin bulunduğunu onaylayın.
b
Brother marka makinenizi, WPS veya AOSS™erişim noktanızın/yönlendiricinizin menziline koyun. Ortamınıza bağlı olarak menzil değişebilir. Erişim noktası/yönlendirici ile verilen kullanım kılavuzuna bakın.
c
öğesine basın.WPS/AOSS öğesine basın.
Ağ arayüzü kablosuz ile değiştirilsin mi? mesajı
görüntülendiğinde, kabul etmek için Evet öğesine basın.
Bu, kablosuz kurulum sihirbazını çalıştıracaktır.
İptal etmek için, Hayır öğesine basın.
d
Touchscreen, WPS veya AOSS™ çalıştırmanız gerektiği talimatını verirse, kablosuz erişim noktanızın/yönlendiricinizin üzerindeki WPS veya AOSS™ düğmesine basın (daha fazla bilgi için, kablosuz erişim noktanız/yönlendiriciniz ile verilen talimatlara bakın), ve sonra makinenizde OK öğesine basın.Bu özellik, makinenizi yapılandırmak için kablosuz erişim noktanızın/yönlendiricinizin hangi modu (WPS veya AOSS™) kullandığını otomatik olarak algılayacaktır.
OK tuşuna basın.
Kablosuz kurulumu tamamlandı.
Kontrol panelindeki Wi-Fi LED'i , makinenin Ağ I/F'sinin WLAN olarak ayarlandığını belirterek yanar.
Mobil cihaz kullanıcıları için:
• Mobil cihazınızı, bir Wi-Fi bağlantısını kullanarak, bir kablosuz erişim noktasına/yönlendiricisine bağlayın.
• Brother iPrint&Scan programını
(Android™/iOS/Windows® Telefonu) mobil cihazınızın uygulama indirme sitesinden indirin ve kurun. Bu makineyle AirPrint (iOS) programını da kullanabilirsiniz.
• Kullandığınız uygulamanın Kullanım Kılavuzu'nu indirmek için (Brother iPrint&Scan/AirPrint), Brother Çözüm Merkezi'ni ziyaret edin ve modelinizin sayfasındaki Kılavuzlar'a tıklayın.
Şimdi şuraya gidin:
http://solutions.brother.com/
MFL-Pro Suite'i yüklemek için 21 numaralı adım ile devam edin.
Windows
®Kullanıcıları için:
Şimdi şuraya gidin:
Sayfa 36
NOT
Kablosuz erişim noktanız/yönlendiriciniz WPS'yi destekliyorsa, makinenizi PIN (Kişisel Kimlik Numarası) Yöntemi'ni kullanarak da
yapılandırabilirsiniz. uuYazılım ve Ağ Kullanım Kılavuzu
NOT
Bağlantı başarısız olursa, yazdırılan rapordaki hata kodunu kontrol edin ve Sorun giderme sayfa 34 konusunu inceleyin.
Kablosuz Ağ Kullanıcıları için
Sorun giderme
Kablosuz güvenlik bilgilerini (SSID ve Ağ Anahtarı*) nasıl edinebilirim
* Ağ Anahtarı ifadesi yerine, Parola, Güvenlik Anahtarı veya Şifreleme Anahtarı ifadeleri de kullanılabilir.
Kablosuz LAN raporu
Yazdırılan kablosuz LAN raporunda bağlantının başarısız olduğu gösteriliyorsa, yazdırılan rapordaki hata kodunu kontrol edin ve aşağıdaki talimatları inceleyin.
Kurulum sırasında desteğe ihtiyacınız olursa ve Brother Müşteri Hizmetleri ile iletişime geçmek isterseniz, SSID'nizin (Ağ İsmi) ve Ağ Anahtarınızın hazır olduğundan emin olun. Bu bilgiyi tespit etme konusunda size destek veremeyiz.
1) Kablosuz erişim noktanız/yönlendiriciniz ile birlikte gelen belgeleri kontrol edin.
2) Başlangıç SSID'si, üretici ismi veya model ismi olabilir.
3) Güvenlik bilgilerini bilmiyorsanız, lütfen yönlendirici üreticisine, sistem yöneticinize veya internet hizmet sağlayıcınıza danışın.
Hata kodu Önerilen çözümler
TS-01
Kablosuz ayarı etkin değil, kablosuz ayarını AÇIK konuma getirin.
- Bir ağ kablosu makinenize bağlıysa, bağlantısını kesin ve makinenizin kablosuz ayarını AÇIK konumuna getirin.
Makinenizde (Ayarlar) öğesine basın.
Tüm Ayarlar tuşuna basın.
aveya b öğesine basarak Ağ ayarını görüntüleyin.
Ağ tuşuna basın.
aveya b öğesine basarak Ağ I/F ayarını görüntüleyin.
Ağ I/F tuşuna basın.
Kablosuz Ağ tuşuna basın.
tuşuna basın.
TS-02
Kablosuz erişim noktası/yönlendirici algılanamadı.
1. Aşağıdaki 4 noktayı kontrol edin.
- Kablosuz erişim noktasının/yönlendiricinin açık olduğundan emin olun.
- Makinenizi herhangi bir engel-bulunmayan bir alana veya kablosuz erişim noktasının/yönlendiricinin yakınına taşıyın.
- Kablosuz ayarlarını yapılandırırken makinenizi geçici olarak kablosuz erişim noktasından bir metreden fazla olmayan bir mesafeye taşıyın.
- Kablosuz erişim noktanız/yönlendiriciniz MAC adresi filtreleme kullanıyorsa, filtrede Brother makinesinin MAC adresine izin verildiğinden emin olun.
2. SSID ve güvenlik bilgisini (SSID/kimlik doğrulama yöntemi/şifreleme yöntemi/Ağ Anahtarı) manüel olarak girdiyseniz, bilgiler doğru olmayabilir.
SSID ve güvenlik bilgisini yeniden onaylayın ve doğru bilgileri gerektiği şekilde
yeniden-girin. Onaylamak için Kablosuz güvenlik bilgilerini (SSID ve Ağ Anahtarı*) nasıl edinebilirim sayfa 34 konusunu inceleyin.
