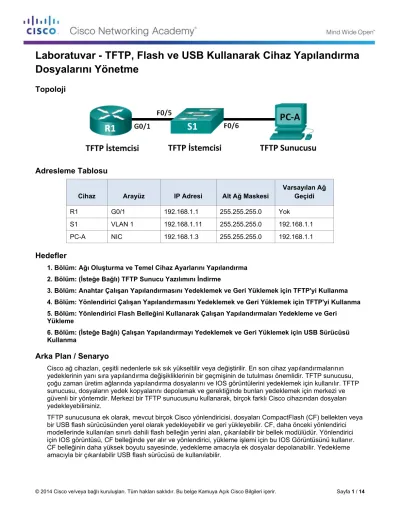

Laboratuvar - TFTP, Flash ve USB Kullanarak Cihaz Yapılandırma Dosyalarını Yönetme
Topoloji
Adresleme Tablosu
Cihaz Arayüz IP Adresi Alt Ağ Maskesi Varsayılan Ağ Geçidi
R1 G0/1 192.168.1.1 255.255.255.0 Yok
S1 VLAN 1 192.168.1.11 255.255.255.0 192.168.1.1
PC-A NIC 192.168.1.3 255.255.255.0 192.168.1.1
Hedefler
1. Bölüm: Ağı Oluşturma ve Temel Cihaz Ayarlarını Yapılandırma 2. Bölüm: (İsteğe Bağlı) TFTP Sunucu Yazılımını İndirme
3. Bölüm: Anahtar Çalışan Yapılandırmasını Yedeklemek ve Geri Yüklemek için TFTP'yi Kullanma 4. Bölüm: Yönlendirici Çalışan Yapılandırmasını Yedeklemek ve Geri Yüklemek için TFTP'yi Kullanma 5. Bölüm: Yönlendirici Flash Belleğini Kullanarak Çalışan Yapılandırmaları Yedekleme ve Geri
Yükleme
6. Bölüm: (İsteğe Bağlı) Çalışan Yapılandırmayı Yedeklemek ve Geri Yüklemek için USB Sürücüsü Kullanma
Arka Plan / Senaryo
Cisco ağ cihazları, çeşitli nedenlerle sık sık yükseltilir veya değiştirilir. En son cihaz yapılandırmalarının yedeklerinin yanı sıra yapılandırma değişikliklerinin bir geçmişinin de tutulması önemlidir. TFTP sunucusu, çoğu zaman üretim ağlarında yapılandırma dosyalarını ve IOS görüntülerini yedeklemek için kullanılır. TFTP sunucusu, dosyaların yedek kopyalarını depolamak ve gerektiğinde bunları yedeklemek için merkezi ve güvenli bir yöntemdir. Merkezi bir TFTP sunucusunu kullanarak, birçok farklı Cisco cihazından dosyaları yedekleyebilirsiniz.
TFTP sunucusuna ek olarak, mevcut birçok Cisco yönlendiricisi, dosyaları CompactFlash (CF) bellekten veya bir USB flash sürücüsünden yerel olarak yedekleyebilir ve geri yükleyebilir. CF, daha önceki yönlendirici modellerinde kullanılan sınırlı dahili flash belleğin yerini alan, çıkarılabilir bir bellek modülüdür. Yönlendirici için IOS görüntüsü, CF belleğinde yer alır ve yönlendirici, yükleme işlemi için bu IOS Görüntüsünü kullanır.
CF belleğinin daha yüksek boyutu sayesinde, yedekleme amacıyla ek dosyalar depolanabilir. Yedekleme amacıyla bir çıkarılabilir USB flash sürücüsü de kullanılabilir.
Bu laboratuvarda, Cisco cihazı çalışan yapılandırmasını TFTP sunucusuna veya flash belleğe yedeklemek için TFTP sunucu yazılımını kullanacaksınız. Dosyayı bir metin düzenleyicisi kullanarak düzenleyebilir ve yeni yapılandırma dosyasını yeniden Cisco cihazına kopyalayabilirsiniz.
Not: CCNA uygulamalı laboratuvarlarında kullanılan yönlendiriciler, Cisco IOS Sürüm 15.2(4)M3 (universalk9 image) çalıştıran Cisco 1941 Entegre Hizmetler Yönlendiricisi (ISR) yönlendiricileridir. Kullanılan anahtarlar, Cisco IOS Sürüm 15.0(2) (lanbasek9 image) çalıştıran Cisco Catalyst 2960'lardır. Diğer yönlendiriciler, anahtarlar ve Cisco IOS sürümleri kullanılabilir. Modele ve Cisco IOS sürümüne bağlı olarak, kullanılabilen komutlar ve üretilen çıktı, laboratuvarlarda gösterilenden farklı olabilir. Doğru arayüz tanımlayıcıları için bu laboratuvarın sonundaki Yönlendirici Arayüz Özet Tablosuna bakın.
Not: Yönlendiricilerin ve anahtarların silindiğinden ve başlangıç yapılandırmalarına sahip olmadığından emin olun. Emin değilseniz eğitmeninize danışın.
Gerekli Kaynaklar
• 1 Yönlendirici (Cisco IOS , Sürüm 15.2(4)M3 evrensel görüntü veya eşdeğerini çalıştıran Cisco 1941)
• 1 Anahtar (Cisco IOS Sürüm 15.0(2) lanbasek9 görüntüsünü veya eşdeğerini çalıştıran Cisco 2960)
• 1 bilgisayar (Tera Term gibi bir terminal emülasyon programı yüklü Windows 7, Vista veya XP ve bir TFTP sunucusu)
• Cisco IOS cihazlarını konsol portları aracılığıyla yapılandırmak için konsol kabloları
• Bu topolojide gösterilen şekilde Ethernet kabloları.
• USB flash sürücüsü (İsteğe Bağlı)
1. Bölüm: Ağı Oluşturma ve Temel Cihaz Ayarlarını Yapılandırma
1. Bölüm'de, ağ topolojisini ayarlayacak ve yönlendirici R1, anahtar S1 ve PC-A için arayüz IP adresleri gibi temel ayarları yapılandıracaksınız.
1. Adım: Ağ kablolamasını topolojide gösterilen şekilde yapın.
Topoloji şemasında gösterilen cihazları takın ve gereken kablolamayı yapın.
2. Adım: Yönlendiriciyi ve anahtarı başlatın ve yeniden yükleyin.
3. Adım: Her bir cihaz için temel ayarları yapılandırın.
a. Temel cihaz parametrelerini, Adresleme Tablosu'nda gösterilen şekilde yapılandırın.
b. Yönlendiricinin ve anahtarın yanlış girilen komutları host adları gibi çevirmesini önlemek için DNS aramasını devre dışı bırakın.
c. Ayrıcalıklı EXEC şifreli parolası olarak class kelimesini belirleyin.
d. Parolaları yapılandırın ve parola olarak cisco sözcüğünü kullanarak konsol ve vty hatları için oturum açmaya izin verin.
e. Anahtar için varsayılan ağ geçidini yapılandırın.
f. Düz metin parolalarını şifreleyin.
g. PC-A için IP adresi, alt ağ maskesi ve varsayılan ağ geçidi ayarlarını yapılandırın.
4. Adım: PC-A'dan bağlantıyı doğrulayın.
a. PC-A'dan S1'e ping gönderin.
b. PC-A'dan R1'e ping gönderin.
Ping'ler başarılı olmazsa, devam etmeden önce temel cihaz yapılandırmalarındaki sorunları giderin.
2. Bölüm: (İsteğe Bağlı) TFTP Sunucu Yazılımını İndirme
İnternet'te ücretsiz olarak indirilmek için sunulan çok sayıda TFTP sunucusu bulunmaktadır. Bu laboratuvarda Tftpd32 sunucusu kullanılır.
Not: Bir web sitesinden TFTP sunucusu indirmek için İnternet erişimi gerekir.
1. Adım: TFTP sunucusunun PC-A'da kullanılabildiğini doğrulayın.
a. Başlat menüsüne tıklayın ve Tüm Programlar'ı seçin.
b. PC-A'da bir TFTP sunucusu arayın.
c. Bir TFTP sunucusu bulunamazsa, İnternet'ten bir TFTP sunucusu indirilebilir.
2. Adım: Bir TFTP sunucusu indirin.
a. Bu laboratuvarda Tftpd32 kullanılır. Bu sunucu, aşağıdaki bağlantıdan indirilebilir:
http://tftpd32.jounin.net/tftpd32_download.html
b. Sisteminiz için uygun sürümü seçin ve sunucuyu yükleyin.
3. Bölüm: Anahtar Çalışan Yapılandırmasını Yedeklemek ve Geri Yüklemek için TFTP'yi Kullanma
1. Adım: S1 anahtarı ile PC-A arasındaki bağlantıyı doğrulayın.
TFTP uygulaması, UDP 4. Katman taşıma protokolünü (bir IP paketinde kapsüllenir) kullanır. TFTP dosya aktarımlarının çalışması için, TFTP istemcisi ve TFTP sunucusu arasında 1. ve 2. Katman (bu durumda Ethernet) ve 3. Katman (IP) bağlantısının olması gerekir. Bu laboratuvarın LAN topolojisinde Ethernet, sadece 1. ve 2. Katmanlarda kullanılıyor. Ancak TFTP aktarımları, diğer 1. Katman fiziksel bağlantılarını ve 2. Katman protokollerini kullanan WAN bağlantıları üzerinden de gerçekleştirilebilir. Ping tarafından gösterilen şekilde istemci ve sunucu arasında IP bağlantısı bulunduğu sürece, TFTP aktarımı gerçekleşebilir. Ping'ler başarılı olmazsa, devam etmeden önce temel cihaz yapılandırmalarındaki sorunları giderin.
Not: Yaygın olarak yanlış bilinen bir konu, bir dosyanın konsol bağlantısı üzerinden TFTP yoluyla
gönderilebileceğidir. Konsol bağlantısında IP kullanılmadığından bu mümkün değildir. TFTP aktarımı, konsol bağlantısı kullanılarak istemci cihazdan (yönlendirici veya anahtar) başlatılabilir, ancak dosya aktarımının gerçekleşmesi için istemci ve sunucu arasında IP bağlantısı olmalıdır.
2. Adım: TFTP sunucusunu başlatın.
a. Başlat menüsüne tıklayın ve Tüm Programlar'ı seçin.
b. Tftpd32 veya Tftpd64'ü bulun ve seçin. TFTP sunucusunun hazır olduğunu belirten aşağıdaki pencere görüntülenir.
c. Yazma izniniz olan bir dizini (örneğin, C:\Users\User1) veya Masaüstü'nü seçmek için Browse (Gözat) öğesine tıklayın.
3. Adım: Bir Cisco cihazında copy komutunu inceleyin.
a. Anahtar S1 'in konsoluna bağlanın ve ayrıcalıklı EXEC komut isteminde copy ? girerek, kaynak veya
“from” konumu için seçenekleri ve diğer kopyalama seçeneklerini görüntüleyin. Kaynak olarak flash: veya flash0: belirtebilirsiniz, ancak kaynak olarak sadece bir dosya adı belirtirseniz, flash0: kabul edilir ve varsayılan olur. Ayrıca running-config, kaynak konumu için de bir seçenektir.
S1# copy ?
/erase Erase destination file system.
/error Allow to copy error file.
/noverify Don't verify image signature before reload.
/verify Verify image signature before reload.
archive: Copy from archive: file system cns: Copy from cns: file system flash0: Copy from flash0: file system flash1: Copy from flash1: file system flash: Copy from flash: file system ftp: Copy from ftp: file system http: Copy from http: file system https: Copy from https: file system null: Copy from null: file system nvram: Copy from nvram: file system rcp: Copy from rcp: file system
running-config Copy from current system configuration scp: Copy from scp: file system
startup-config Copy from startup configuration system: Copy from system: file system tar: Copy from tar: file system
tftp: Copy from tftp: file system tmpsys: Copy from tmpsys: file system xmodem: Copy from xmodem: file system ymodem: Copy from ymodem: file system
b. Kaynak dosya konumu seçildikten sonra hedef seçeneklerini görüntülemek için ? komutunu kullanın. S1 için flash: dosya sistemi, bu örnekte kaynak dosya sistemidir.
S1# copy flash: ?
archive: Copy to archive: file system flash0: Copy to flash0: file system flash1: Copy to flash1: file system flash: Copy to flash: file system ftp: Copy to ftp: file system http: Copy to http: file system https: Copy to https: file system
idconf Load an IDConf configuration file null: Copy to null: file system
nvram: Copy to nvram: file system rcp: Copy to rcp: file system
running-config Update (merge with) current system configuration scp: Copy to scp: file system
startup-config Copy to startup configuration syslog: Copy to syslog: file system system: Copy to system: file system tftp: Copy to tftp: file system tmpsys: Copy to tmpsys: file system xmodem: Copy to xmodem: file system ymodem: Copy to ymodem: file system
4. Adım: Çalışan yapılandırma dosyasını, S1 anahtarından PC-A'daki TFTP sunucusuna aktarın.
a. Anahtardaki ayrıcalıklı EXEC modunda, copy running-config tftp: komutunu girin. TFTP sunucusunun (PC-A) uzak host adresini (192.168.1.3) sağlayın. Varsayılan hedef dosya adını (s1-confg) kabul etmek için Enter tuşuna basın veya kendi dosya adınızı girin. Ünlem işaretleri (!!), aktarım işleminin devam ettiğini ve başarılı olduğunu gösterir.
S1# copy running-config tftp:
Address or name of remote host []? 192.168.1.3 Destination filename [s1-confg]?
!!
1465 bytes copied in 0.663 secs (2210 bytes/sec) S1#
TFTP sunucusu, aktarım sırasında ilerlemeyi de gösterir.
Not: TFTP sunucusu tarafından kullanılan geçerli dizine yazma izniniz yoksa, aşağıdaki hata mesajı görüntülenir:
S1# copy running-config tftp:
Address or name of remote host []? 192.168.1.3 Destination filename [s1-confg]?
%Error opening tftp://192.168.1.3/s1-confg (Permission denied)
TFTP sunucusundaki geçerli dizini, Browse (Gözat) öğesine tıklayıp farklı bir klasör seçerek değiştirebilirsiniz.
Not: TFTP trafiğini engelleyen bir güvenlik duvarı gibi diğer sorunlar, TFTP aktarımını önleyebilir. Daha fazla yardım için lütfen eğitmeninize danışın.
b. Tftpd32 sunucu penceresinde, s1-confg dosyasının geçerli dizininize aktarıldığından emin olmak için Show Dir öğesine tıklayın. İşiniz bittiğinde Close (Kapat) öğesine tıklayın.
5. Adım: Değiştirilen bir anahtar çalışan yapılandırma dosyası oluşturun.
Kaydedilen çalışan yapılandırma dosyası s1-confg, anahtarda copy komutu kullanılarak da anahtardan geri yüklenebilir. Dosyanın ilk veya değiştirilen versiyonu, anahtarın flash dosya sistemine kopyalanabilir.
a. PC-A'nın dosya sistemini kullanarak PC-A'daki TFTP dizinine gidin ve s1-confg dosyasını bulun.
WordPad gibi bir metin düzenleyici programını kullanarak bu dosyayı açın.
b. Dosya açıkken, hostname S1 satırını bulun. S1'i Switch1 ile değiştirin. Gerekirse, kendiliğinden
oluşturulan bütün kripto anahtarlarını silin. Anahtarların bir örneği aşağıda gösterilmektedir. Bu anahtarlar dışarı aktarılamaz ve çalışan yapılandırma güncellenirken hatalara neden olabilir.
crypto pki trustpoint TP-self-signed-1566151040 enrollment selfsigned
subject-name cn=IOS-Self-Signed-Certificate-1566151040 revocation-check none
rsakeypair TP-self-signed-1566151040
!
!
crypto pki certificate chain TP-self-signed-1566151040 certificate self-signed 01
3082022B 30820194 A0030201 02020101 300D0609 2A864886 F70D0101 05050030 31312F30 2D060355 04031326 494F532D 53656C66 2D536967 6E65642D 43657274
<output omitted>
E99574A6 D945014F B6FE22F3 642EE29A 767EABF7 403930CA D2C59E23 102EC12E 02F9C933 B3296D9E 095EBDAF 343D17F6 AF2831C7 6DA6DFE3 35B38D90 E6F07CD4 40D96970 A0D12080 07A1C169 30B9D889 A6E2189C 75B988B9 0AF27EDC 6D6FA0E5 CCFA6B29 729C1E0B 9DADACD0 3D7381
quit
c. Bu örnekte, bu dosyayı yeni Switch1-confg.txt dosya adı ile bir düz metin dosyası olarak kaydedin.
Not: Dosyayı kaydederken, dosya adına otomatik olarak .txt gibi bir uzantı eklenebilir.
d. Tftpd32 sunucu penceresinde, Switch1-confg.txt dosyasının geçerli dizinde bulunduğunu doğrulamak için Show Dir öğesine tıklayın.
6. Adım: Çalışan yapılandırma dosyasını TFTP sunucusundan S1 anahtarına yükleyin.
a. Anahtardaki ayrıcalıklı EXEC modunda, copy running-config tftp komutunu girin. TFTP sunucusunun uzak host adresini (192.168.1.3) sağlayın. Yeni Switch1-confg.txt dosya adını girin. Ünlem işareti (!), aktarım işleminin devam ettiğini ve başarılı olduğunu gösterir.
S1# copy tftp: running-config
Address or name of remote host []? 192.168.1.3 Source filename []? Switch1-confg.txt
Destination filename [running-config]?
Accessing tftp://192.168.1.3/Switch1-confg.txt...
Loading Switch1-confg.txt from 192.168.1.3 (via Vlan1): ! [OK - 1580 bytes]
[OK]
1580 bytes copied in 9.118 secs (173 bytes/sec)
*Mar 1 00:21:16.242: %PKI-4-NOAUTOSAVE: Configuration was modified. Issue "write memory" to save new certificate
*Mar 1 00:21:16.251: %SYS-5-CONFIG_I: Configured from tftp://192.168.1.3/Switch1- confg.txt by console
Switch1#
Aktarım tamamlandıktan sonra, çalışan yapılandırma değiştirilen çalışan yapılandırmadaki hostname Switch1 komutuyla güncellendiğinden komut S1'den Switch1'e değişir.
b. Çalışan yapılandırma dosyasını incelemek için show running-config komutunu girin.
Switch1# show running-config Building configuration...
Current configuration : 3062 bytes
!
! Last configuration change at 00:09:34 UTC Mon Mar 1 1993
!
version 15.0 no service pad
service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption
!
hostname Switch1
!
boot-start-marker boot-end-marker
<output omitted>
Not: Bu prosedür, TFTP sunucusundaki çalışan yapılandırmayı anahtar veya yönlendiricideki geçerli çalışan yapılandırmayla birleştirir. Geçerli çalışan yapılandırmada değişiklikler yapıldıysa, TFTP kopyasındaki komutlar eklenir. Alternatif olarak, aynı komut verilirse, anahtar veya yönlendirici geçerli çalışan yapılandırmasındaki ilgili komutu günceller.
Geçerli çalışan yapılandırmanın tamamını TFTP sunucusundaki bir çalışan yapılandırmayla değiştirmek istiyorsanız, anahtar startup-config dosyasını silmeli ve cihazı yeniden yüklemelisiniz. Daha sonra, VLAN1 yönetim adresini TFTP sunucusu ve anahtar arasında IP bağlantısı olacak şekilde yapılandırmanız gerekir.
4. Bölüm: Yönlendirici Çalışan Yapılandırmasını Yedeklemek ve Geri Yüklemek için TFTP'yi Kullanma
3. Bölüm'deki yedekleme ve geri yükleme prosedürü, bir yönlendirici için de kullanılabilir. 4. Bölüm'de, çalışan yapılandırma dosyası bir TFTP sunucusu kullanılarak yedeklenir ve geri yüklenir.
1. Adım: R1 yönlendiricisi ile PC-A arasındaki bağlantıyı doğrulayın.
Ping'ler başarılı olmazsa, devam etmeden önce temel cihaz yapılandırmalarındaki sorunları giderin.
2. Adım: Çalışan yapılandırmayı R1 yönlendiricisinden PC-A'daki TFTP sunucusuna aktarın.
a. R1'deki ayrıcalıklı EXEC modunda, copy running-config tftp komutunu girin. TFTP sunucusunun uzak host adresini (192.168.1.3) sağlayın ve varsayılan dosya adını kabul edin.
b. Dosyanın TFTP sunucusuna aktarıldığını doğrulayın.
3. Adım: Çalışan yapılandırma dosyasını yönlendiricide geri yükleyin.
a. Yönlendiricideki startup-config dosyasını silin.
b. Yönlendiriciyi yeniden yükleyin.
c. Yönlendiricideki G0/1 arayüzünü, 192.168.1.1 IP adresiyle yapılandırın.
d. Yönlendirici ve PC-A arasındaki bağlantıyı doğrulayın.
e. Çalışan yapılandırma dosyasını TFTP sunucusundan yönlendiriciye aktarmak için copy komutunu kullanın. Hedef olarak running-config öğesini kullanın.
f. Yönlendiricinin çalışan yapılandırmayı güncellediğini doğrulayın.
5. Bölüm: Yönlendirici Flash Belleğini Kullanarak Yapılandırmaları Yedekleme ve Geri Yükleme
1941 ve daha yeni Cisco yönlendiricilerinde dahili flash bellek yoktur. Bu yönlendiricilerin flash belleği,
CompactFlash (CF) belleğini kullanır. CF belleğinin kullanılması, daha fazla flash belleğinin kullanılabilmesine ve yönlendirici kasasını açmadan daha kolay yükseltmeler yapılabilmesine olanak tanır. IOS görüntüleri gibi gerekli dosyaları depolamanın yanı sıra, CF belleği çalışan yapılandırmanın kopyası gibi diğer dosyaları da depolayabilir. 5. Bölüm'de, çalışan yapılandırma dosyasının bir yedek kopyasını oluşturacak ve bunu yönlendiricideki CF belleğine kaydedeceksiniz.
Not: Yönlendirici CF belleği kullanmıyorsa, yönlendirici, çalışan yapılandırma dosyasının yedek kopyasını depolamak için yeterli flash belleğe sahip olmayabilir. Yine de bütün yönergeleri okumalı ve komutlara aşina olmalısınız.
1. Adım: Yönlendirici dosya sistemlerini görüntüleyin.
show file systems komutu, yönlendiricide kullanılabilen bütün dosya sistemlerini görüntüler. flash0: dosya sistemi, yıldız işareti (*) simgesi ile gösterilen şekilde (satırın başına) bu yönlendiricide kullanılan varsayılan dosya sistemidir. No (#) işareti (vurgulanan satırın başında), bunun önyüklenebilir bir disk olduğunu gösterir.
flash0: dosya sistemi, flash: adı kullanılarak da referans gösterilebilir. flash0: toplam boyutu 256 MB'tır ve bunun 62 MB'ı kullanılabilir. Şu anda Size (b) ve Free (b) başlıklarının altındaki — ile gösterilen şekilde flash1: yuvası boştur. Şu anda sadece flash0: ve nvram: kullanılabilir dosya sistemleridir.
R1# show file systems File Systems:
Size(b) Free(b) Type Flags Prefixes - - opaque rw archive:
- - opaque rw system:
- - opaque rw tmpsys:
- - opaque rw null:
- - network rw tftp:
* 260153344 64499712 disk rw flash0: flash:#
- - disk rw flash1:
262136 242776 nvram rw nvram:
- - opaque wo syslog:
- - opaque rw xmodem:
- - opaque rw ymodem:
- - network rw rcp:
- - network rw http:
- - network rw ftp:
- - network rw scp:
- - opaque ro tar:
- - network rw https:
- - opaque ro cns:
Başlangıç yapılandırma dosyası nerede bulunur?
____________________________________________________________________________________
Not: En az 1 MB (1.048.576 bayt) bulunduğunu doğrulayın. Flash bellekte yeterince boş alan yoksa, ek yönergeler için lütfen eğitmeninize başvurun. Ayrıcalıklı EXEC komut isteminde show flash veya dir flash: komutunu kullanarak, flash bellek boyutunu ve kullanılabilir alanı belirleyebilirsiniz.
2. Adım: Yönlendirici çalışan yapılandırmasını flash'a kopyalayın.
Ayrıcalıklı EXEC komut isteminde copy komutu kullanılarak bir dosya flash'a kopyalanabilir. Bu örnekte, önceki adımda gösterilen şekilde sadece bir flash sürücüsü bulunduğundan ve bu aynı zamanda varsayılan dosya sistemi olduğundan dosya flash0: öğesine kopyalanır. R1-running-config-backup dosyası, yedek çalışan yapılandırma dosyası için dosya adı olarak kullanılır.
Not: Dosya adlarının IOS dosya sisteminde büyük küçük harfe duyarlı olduğunu unutmayın.
a. Çalışan yapılandırmayı flash belleğe kopyalayın.
R1# copy running-config flash:
Destination filename [running-config]? R1-running-config-backup 2169 bytes copied in 0.968 secs (2241 bytes/sec)
b. Çalışan yapılandırmanın flash'a kopyalandığını doğrulamak için dir komutunu kullanın.
R1# dir flash:
Directory of flash0:/
1 drw- 0 Nov 15 2011 14:59:04 +00:00 ipsdir
<output omitted>
20 -rw- 67998028 Aug 7 2012 17:39:16 +00:00 c1900-universalk9-mz.SPA.152- 4.M3.bin
22 -rw- 2169 Feb 4 2013 23:57:54 +00:00 R1-running-config-backup 24 -rw- 5865 Jul 10 2012 14:46:22 +00:00 lpnat
25 -rw- 6458 Jul 17 2012 00:12:40 +00:00 lpIPSec 260153344 bytes total (64503808 bytes free)
c. Çalışan yapılandırma dosyasını flash bellekte görüntülemek için more komutunu kullanın. Çıktı dosyasını inceleyin ve Interface bölümüne gidin. no shutdown komutunun GigabitEthernet0/1'e dahil olmadığına dikkat edin. Arayüz, yönlendiricideki çalışan yapılandırmayı güncellemek için bu dosya kullanıldığında kapatılır.
R1# more flash:R1-running-config-backup
<output omitted>
interface GigabitEthernet0/1
ip address 192.168.1.1 255.255.255.0 duplex auto
speed auto
<output omitted>
3. Adım: Başlangıç yapılandırmasını silin ve yönlendiriciyi yeniden yükleyin.
4. Adım: Çalışan yapılandırmayı flash'tan geri yükleyin.
a. Yönlendiricinin varsayılan ilk yapılandırmaya sahip olduğunu doğrulayın.
b. Çalışan yapılandırmayı güncellemek için, kaydedilen çalışan yapılandırma dosyasını flash'tan kopyalayın.
Router# copy flash:R1-running-config-backup running-config
c. Arayüzlerin durumunu görüntülemek için show ip interface brief komutunu kullanın. GigabitEthernet0/1 arayüzü idari açıdan kapalı olduğundan, çalışan yapılandırma güncellenirken bu arayüz etkinleştirilmedi.
R1# show ip interface brief
Interface IP-Address OK? Method Status Protocol Embedded-Service-Engine0/0 unassigned YES unset administratively down down GigabitEthernet0/0 unassigned YES unset administratively down down GigabitEthernet0/1 192.168.1.1 YES TFTP administratively down down Serial0/0/0 unassigned YES unset administratively down down Serial0/0/1 unassigned YES unset administratively down down Arayüz, yönlendiricideki arayüz yapılandırma modunda no shutdown komutu kullanılarak
etkinleştirilebilir.
Diğer bir seçenek de GigabitEthernet0/1 arayüzü için no shutdown komutunu, yönlendirici çalışan yapılandırma dosyasını güncellemeden önce kaydedilen dosyaya eklemektir. Bu işlem, USB flash sürücüye kaydedilen bir dosya kullanılarak 6. Bölüm'de yapılacaktır.
Not: IP adresi bir dosya aktarımı kullanılarak yapılandırıldığından, show ip interface brief çıktısındaki Method başlığında TFTP listelenir.
6. Bölüm: (İsteğe Bağlı) Çalışan Yapılandırmayı Yedeklemek ve Geri Yüklemek için USB Sürücüsü Kullanma
Kullanılabilir bir USB portu olan bir yönlendiricide dosyaları yedeklemek ve geri yüklemek için bir USB flash sürücüsü kullanılabilir. 1941 yönlendiricilerinde iki USB portu bulunur.
Not: USB portları bütün yönlendiricilerde bulunmaz, ancak yine de komutlara aşina olmanız gerekir.
Not: Bazı ISR G1 yönlendiricilerinde (1841, 2801 veya 2811) File Allocation Table (FAT) dosya sistemleri kullanıldığından, laboratuvarın bu bölümünde kullanılabilen USB flash sürücüleri için bir maksimum boyut sınırı vardır. ISR G1 için önerilen maksimum boyut 4 GB'dir. Aşağıdaki mesajı alırsanız, USB flash sürücüsündeki dosya sistemi yönlendiriciyle uyumsuz olabilir veya USB flash sürücüsünün kapasitesi, yönlendiricideki FAT dosya sisteminin maksimum boyutunu aşmış olabilir.
*Feb 8 13:51:34.831: %USBFLASH-4-FORMAT: usbflash0 contains unexpected values in partition table or boot sector. Device needs formatting before use!
1. Adım: Yönlendiricideki USB portuna bir USB flash sürücüsü yerleştirin.
USB flash sürücüsünü yerleştirirken terminalde görüntülenen mesaja dikkat edin.
R1#
* *Feb 5 20:38:04.678: %USBFLASH-5-CHANGE: usbflash0 has been inserted!
2. Adım: USB flash dosya sisteminin kullanılabildiğini doğrulayın.
R1# show file systems File Systems:
Size(b) Free(b) Type Flags Prefixes - - opaque rw archive:
- - opaque rw system:
- - opaque rw tmpsys:
- - opaque rw null:
- - network rw tftp:
* 260153344 64512000 disk rw flash0: flash:#
- - disk rw flash1:
262136 244676 nvram rw nvram:
- - opaque wo syslog:
- - opaque rw xmodem:
- - opaque rw ymodem:
- - network rw rcp:
- - network rw http:
- - network rw ftp:
- - network rw scp:
- - opaque ro tar:
- - network rw https:
- - opaque ro cns:
7728881664 7703973888 usbflash rw usbflash0:
3. Adım: Çalışan yapılandırma dosyasını USB flash sürücüsüne kopyalayın.
Çalışan yapılandırma dosyasını USB flash sürücüsüne kopyalamak için copy komutunu kullanın.
R1# copy running-config usbflash0:
Destination filename [running-config]? R1-running-config-backup.txt 2198 bytes copied in 0.708 secs (3105 bytes/sec)
4. Adım: USB flash sürücüsündeki dosyayı listeleyin.
USB flash sürücüsündeki dosyaları listelemek için, yönlendiricide dir komutunu (veya show komutunu) kullanın. Bu örnekte, yönlendiricideki USB portu 0'a bir flash sürücüsü takılmıştır.
R1# dir usbflash0:
Directory of usbflash0:/
1 -rw- 16216 Nov 15 2006 09:34:04 +00:00 ConditionsFR.txt 2 -rw- 2462 May 26 2006 21:33:40 +00:00 Nlm.ico
3 -rw- 24810439 Apr 16 2010 10:28:00 +00:00 Twice.exe 4 -rw- 71 Jun 4 2010 11:23:06 +00:00 AUTORUN.INF 5 -rw- 65327 Mar 11 2008 10:54:26 +00:00 ConditionsEN.txt
6 -rw- 2198 Feb 5 2013 21:36:40 +00:00 R1-running-config-backup.txt
7728881664 bytes total (7703973888 bytes free)
5. Adım: Başlangıç yapılandırmasını silin ve yönlendiriciyi yeniden yükleyin.
6. Adım: Kaydedilen dosyayı değiştirin.
a. USB sürücüsünü yönlendiriciden çıkarın.
Router#
*Feb 5 21:41:51.134: %USBFLASH-5-CHANGE: usbflash0 has been removed!
b. USB sürücüsünü bilgisayarın USB portuna takın.
c. Dosyayı bir metin düzenleyici kullanarak düzenleyin. no shutdown komutu, GigabitEthernet0/1 arayüzüne eklenir. Dosyayı, USB flash sürücüsüne düz metin dosyası olarak kaydedin.
!
interface GigabitEthernet0/1
ip address 192.168.1.1 255.255.255.0 no shutdown
duplex auto speed auto
!
d. USB flash sürücüsünü bilgisayardan güvenli şekilde çıkarın.
7. Adım: Çalışan yapılandırma dosyasını yönlendiricide geri yükleyin.
a. Yönlendiricideki USB portuna bir USB flash sürücüsü yerleştirin. Yönlendiricide birden çok USB portu varsa, USB sürücüsünün takıldığı port numarasını not alın.
*Feb 5 21:52:00.214: %USBFLASH-5-CHANGE: usbflash1 has been inserted!
b. USB flash sürücüsündeki dosyaları listeleyin.
Router# dir usbflash1:
Directory of usbflash1:/
1 -rw- 16216 Nov 15 2006 09:34:04 +00:00 ConditionsFR.txt 2 -rw- 2462 May 26 2006 21:33:40 +00:00 Nlm.ico
3 -rw- 24810439 Apr 16 2010 10:28:00 +00:00 Twice.exe 4 -rw- 71 Jun 4 2010 11:23:06 +00:00 AUTORUN.INF 5 -rw- 65327 Mar 11 2008 10:54:26 +00:00 ConditionsEN.txt
6 -rw- 2344 Feb 6 2013 14:42:30 +00:00 R1-running-config-backup.txt 7728881664 bytes total (7703965696 bytes free)
c. Çalışan yapılandırma dosyasını yönlendiriciye kopyalayın.
Router# copy usbflash1:R1-running-config-backup.txt running-config Destination filename [running-config]?
2344 bytes copied in 0.184 secs (12739 bytes/sec) R1#
d. GigabitEthernet0/1 arayüzün etkin olduğunu doğrulayın.
R1# show ip interface brief
Interface IP-Address OK? Method Status Protocol Embedded-Service-Engine0/0 unassigned YES unset administratively down down GigabitEthernet0/0 unassigned YES unset administratively down down GigabitEthernet0/1 192.168.1.1 YES TFTP up up Serial0/0/0 unassigned YES unset administratively down down Serial0/0/1 unassigned YES unset administratively down down Değiştirilen çalışan yapılandırma no shutdown komutunu içerdiğinden, G0/1 arayüzü etkindir.
Değerlendirme
1. Bir dosyayı flash sürücüsünden USB sürücüsüne kopyalamak için hangi komutu kullanırsınız?
_______________________________________________________________________________________
2. Bir dosyayı USB flash sürücüsünden TFTP sunucusuna kopyalamak için hangi komutu kullanırsınız?
_______________________________________________________________________________________
Yönlendirici Arayüzü Özet Tablosu
Yönlendirici Arayüzü Özeti Yönlendirici
Modeli Ethernet Arayüzü 1 Ethernet Arayüzü 2 Seri Arayüz 1 Seri Arayüz 2 1800 Fast Ethernet 0/0
(F0/0) Fast Ethernet 0/1
(F0/1) Seri 0/0/0 (S0/0/0) Seri 0/0/1 (S0/0/1) 1900 Gigabit Ethernet 0/0
(G0/0) Gigabit Ethernet 0/1
(G0/1) Seri 0/0/0 (S0/0/0) Seri 0/0/1 (S0/0/1) 2801 Fast Ethernet 0/0
(F0/0) Fast Ethernet 0/1
(F0/1) Seri 0/1/0 (S0/1/0) Seri 0/1/1 (S0/1/1) 2811 Fast Ethernet 0/0
(F0/0) Fast Ethernet 0/1
(F0/1) Seri 0/0/0 (S0/0/0) Seri 0/0/1 (S0/0/1) 2900 Gigabit Ethernet 0/0
(G0/0) Gigabit Ethernet 0/1
(G0/1) Seri 0/0/0 (S0/0/0) Seri 0/0/1 (S0/0/1) Not: Yönlendiricinin nasıl yapılandırıldığını öğrenmek için, yönlendirici türünü ve yönlendiricide kaç arayüz olduğunu tanımlamak üzere arayüzleri inceleyin. Her bir yönlendirici sınıfı için bütün yapılandırma birleşimlerini tam olarak listelemenin bir yolu yoktur. Bu tablo, cihazdaki olası Ethernet ve Seri arayüz birleşimleri için tanımlayıcılar içerir. Tablo, başka bir arayüz türü içermez, ancak belirli bir yönlendirici içerebilir. Buna örnek olarak bir ISDN BRI arayüzü verilebilir. Parantez içindeki dize, Cisco IOS komutlarında arayüzü temsil etmek için kullanılabilen geçerli kısaltmadır.
