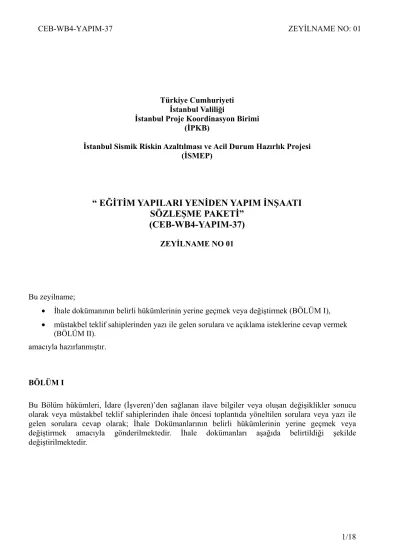

EĞİTİM YAPILARI YENİDEN YAPIM İNŞAATI SÖZLEŞME PAKETİ (CEB-WB4-YAPIM-37)

(1)

Türkiye Cumhuriyeti İstanbul Valiliği

İstanbul Proje Koordinasyon Birimi (İPKB)

İstanbul Sismik Riskin Azaltılması ve Acil Durum Hazırlık Projesi (İSMEP)

“ EĞİTİM YAPILARI YENİDEN YAPIM İNŞAATI SÖZLEŞME PAKETİ”

(CEB-WB4-YAPIM-37) ZEYİLNAME NO 01

Bu zeyilname;

 İhale dokümanının belirli hükümlerinin yerine geçmek veya değiştirmek (BÖLÜM I),

 müstakbel teklif sahiplerinden yazı ile gelen sorulara ve açıklama isteklerine cevap vermek

(BÖLÜM II).

amacıyla hazırlanmıştır.

BÖLÜM I

Bu Bölüm hükümleri, İdare (İşveren)’den sağlanan ilave bilgiler veya oluşan değişiklikler sonucu

olarak veya müstakbel teklif sahiplerinden ihale öncesi toplantıda yöneltilen sorulara veya yazı ile

gelen sorulara cevap olarak; İhale Dokümanlarının belirli hükümlerinin yerine geçmek veya

değiştirmek amacıyla gönderilmektedir. İhale dokümanları aşağıda belirtildiği şekilde

değiştirilmektedir.

(2)

BÖLÜM I

Zeyilname Madde No Ihale Dokümanı Sayfa No İhale Dokümanı Referans Maddesi

Ihale Dokümanındaki Orjinal

Madde Değiştirilmiş madde

1 Ihale Dokümanı Cilt 3 / Bölüm VIII - İnşaat İşleri Özel Teknik Şartnamesi

Bölüm 8A – Mermer İşleri

………..

2. Malzemeler

Döşeme ve Merdiven Kaplamaları;

Cilalı Renkli Mermer (TS 10449)

3 cm kalınlıkta cilalı renkli mermer;

04.416/C-003 - 04.416/C-005 - , 04.416/C-006 - 04.416/C-007 - 04.416/C-022 -04.416/C-032 - 04.416/C-033 -04.416/C-034 - 04.416/C-037 (30x60 cm. ebadında)

(Döşeme ve merdiven basamaklarında)

2 cm kalınlıkta cilalı renkli mermer;

04.416/C-003 - 04.416/C-007- 04.416/C-034 (Merdiven Rıhtlarında)

(Süpürgeliklerde ise;10x60cm.

ebadında)

………..

2. Malzemeler

Cilalı Renkli Mermer (TS 10449)

3 cm kalınlıkta cilalı renkli mermer;

(Döşemelerde 30x60 ebadında ve merdiven basamaklarında tam boy) 2cm kalınlıkta cilalı renkli mermer (Merdiven rıhtlarında tam boy tek parça ve süpürgeliklerde 10x60cm ebadında) 04.416/B-009 – Bilecik açık bej 04.416/B-016 – Burdur açık bej 04.416/B-027 – İzmir Çeşme Bej 04.416/B-043 – Karia Cream 04.416/B-046 – Lotus Bej Light 04.416/B-075 – Crema Barla (Bej) Moonstone cream antique

Mermerler malzeme onayına sunulurken mermer cinsinin yazılı olduğu fatura ibra edilecektir. Sunulan mermer numuneleri Proje müellifince onaylanacak, yukarıda yazsa dahi Proje müellifince beğenilmeyen mermerler kullanılmayacaktır.

2 Ihale Dokümanı Cilt 3 / Bölüm VIII- İnşaat İşleri Özel Teknik Şartnamesi

Bölüm 9.A – Kompakt Laminat Cephe Kaplaması

2. Malzemeler

………..

Kompakt Laminat Paneller

Emprenye edilmiş selülöz esaslı kraft kağıt tabakaların ön (Uv dayanım özellikli) ve arka yüzlerine melamin esaslı reçine emdirilmiş dekor tabakası ilave edilerek, tüm katmanları ile birlikte yüksek ısı ve basınç altında preslenmesi ile elde edilen RAL 9010 denkliğinde, 8 mm kalınlığında kompakt laminat plakalar kullanılacaktır.

………

2. Malzemeler

………..

Kompakt Laminat Paneller

Emprenye edilmiş selülöz esaslı kraft kağıt tabakaların ön (Uv dayanım özellikli) ve arka yüzlerine melamin esaslı reçine emdirilmiş dekor tabakası ilave edilerek, tüm katmanları ile birlikte yüksek ısı ve basınç altında preslenmesi ile elde edilen RAL 7035 denkliğinde, 8 mm kalınlığında

kompakt laminat plakalar kullanılacaktır.

………

(3)

Zeyilname No: 03

Ekte verilen Detay D1, İhale Dokümanı Cilt 3 / Bölüm VIII- İnşaat İşleri Özel Teknik Şartnamesi Bölüm 8.M – Konferans Salonu Yükseltilmiş Döşemesi, 3-İşçilik kısmı altına eklenmiştir.

Zeyilname No: 04

Şehit Adem Yavuz İlkokulunda yapılacak iksa ve diğer çevre imalatlarını gösterir 800-17-GE-001 nolu çizim zeyilname ekinde verilmiştir.

Zeyilname No: 05

(CEB-WB4-YAPIM-37) nolu yapım ihalesi kapsamında bulunan Küçükçekmece Mareşal Fevzi Çakmak İlkokuluna ait ara hakediş ödemelerine asas pursantaj aşağıdaki gibi değiştirilmiştir.

MAREŞAL FEVZİ ÇAKMAK İLKOKULU- KÜÇÜKÇEKMECE

İŞ GRUBU AÇIKLAMA PURSANTAJ

%

İNŞAAT İŞLERİ YIKIM SÖKÜM İŞLERİ

Vaziyet Planında gösterilen Yıkılacak Mevcut Bina/ Binaların; çatı, kapı, pencere, cam, kaplama, ahşap imalat vb.inşaat malzemeleri, sıhhi, yangın, kalorifer, müşterek, havalandırma tesisatlarına ait malzemeler, elektrik

armatürleri, pano, kablo, anahtar, priz, kablo tavaları, anons, yangın tesisatlarına ait malzemeler ile diğer demir ve aluminyum aksamın hasarsız bir şekilde sökümü, sökülen malzemelerin sahanın uygun bir yerinde cinslerine göre tasnifi, tasnif edilen malzemelerin kamyonlara yüklenmesi ve İdarenin belirteceği yere nakliyesi, nakliye yapılan yerde malzemelerin boşaltılarak istifli şekilde yetkilisine teslim edilmesi ve teslim tutanağı alınarak İdare ye ibrazı. Sökümü yapılan binanın yıkılması, temellerinin sökümü ve yıkım söküm işleri sonucunda oluşan molozların ve artıkların kamyonlara yüklenmesi Belediyenin gösterdiği döküm yerine nakli, dökülmesi ve serilmesi. Yıkım yapılan alanda kalan boşlukların uygun malzeme ile doldurularak sıkıştırılması ve üzerine vaziyet planında belirtilen imalatın yapılması.

0,29

İŞ GRUBU TOPLAMI 0,29

SUBASMAN İMALATLARI Kazı ve tesviye 1,20

Grobeton (su yalıtımı altı+su yalıtımı üstü) 0,79

Temel altı su yalıtımı 1,25

Temel betonarme imalatları (Beton Kalıp-Demir) 5,52 Bodrum kat betonarme imalatları (Beton Kalıp-Demir-İskele)+Kuranglez

Betonları 6,70

Bodrum Kat Betonarme perde duvarlarının dış yüzüne mantolama XPS ısı

yalıtımı, su yalıtımı ve drenaj levhası yapılması 0,84 Bodrum Kat döşeme altı kum-Gronüler dolgularının yapılması üzerine buhar

kesici ve dengelyici (Polivinil örtü)+ XPS ısı yalıtımı + yalıtım altı helikopter perdahlı yüzeyi çimento şerbetli grobeton yapılması

1,39

TÜM KAT BETONLARI

Zemin kat betonarme imalatları (Beton Kalıp-Demir-İskele) (markiz dahil) 4,33 Birinci kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 4,21 İkinci kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 3,94 Çatı katı betonarme imalatları, pent house, betonarme kalkan duvarlar, parapetler

vb. (Beton Kalıp-Demir-İskele) 0,42

DE Nİ ZLİ

K& Bodrum kat iç duvarları + Denizlik + Parapet + Kapı üstü lentoları + Duvar üstü 0,48

(4)

hatılları

Zemin kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları + Duvar

üstü hatılları 0,71

Birinci kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları + Duvar

İkinci kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları + Duvar

üstü hatılları, 0,66

Çatı kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları + Duvar üstü

hatılları 0,01

TERAS İMALATLARI Teras eğim, izolasyon koruma betonu 0,26

Çeşitli Demir İşleri ve gemici merdiveni yapılması 0,01

Çatı döşemesi ısı yalıtımı yapılması. 0,47 Teras Çatı (Çakıl-Su yalıtımı-Keçe) 1,28 Alüminyum Harpuşta Yapılması 0,09

KAPI, PENCERE ve CAM İŞLERİ

Bodrum Kat Pencere ve Kapı Kör Kasaları 0,04

Bodrum Kat, Sac + Yangın + Laminat + Alüminyum Kapıları ve Aksesuarları

+Compact Laminant İle Bölme Panosu Ve Kapı + Demir imalatının boyanması 0,28 Bodrum Kat, Sac + Alüminyum Pencereleri, Pencere Camları ve Aksesuarları 0,17

Zemin Kat Pencere ve Kapı Kör Kasaları 0,09 Zemin Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,30 Zemin Kat, Sac +Alüminyum Pencereleri , +Camekanları +Pencere Camları ve

Aksesuarları +Giydirme cephe ve camları ile aksesuarları 1,19

Birinci Kat Pencere ve Kapı Kör Kasaları 0,09

Birinci Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,25 Birinci Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere Camları ve

İkinci Kat Pencere ve Kapı Kör Kasaları 0,09 İkinci Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,25 İkinci Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere Camları ve

Aksesuarları +Giydirme cephe ve camları ile aksesuarları 0,96 Çatı katı Kapı ve Pencereleri (Kasa ve Camalrı Dahil) 0,02

Merdiven Korkulukları 0,61

DÖŞEME, DUVAR, TAVAN KAPLAMALARI VE YALITIMLAR (POLİMER MODİFİYELİ ASTAR, KABA+İNCE SIVA,ALÇI SIVA,ALÇI PERDAH, BOYALAR, KARO,MERMER,LAMİNAT, GRANİT, YAPIŞTIMA,YARI MEKANİK VEYA MEKANİK CEPHE KAPLAMALARI,SERAMİK,ASMATAVANLAR)

Bodrum Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya, Düz

sıva ,Seramik) 1,33

Bodrum Kat; Döşeme kaplamaları (Mermer, Mozailk,Merd.Basamağı ,

Şap,Tesviye, Halı, Süpürgelik, Parke, Dilatasyon) 1,36

Bodrum Kat Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Tavan Boyası) 0,94

Bodrum kat su, ısı , ses yalıtımları 1,34 Zemin Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya, Düz sıva

,Seramik) 1,24

Zemin Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, PVC, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 1,71 Zemin Kat Tavan Kaplamaları (Asma Tavanlar,Tamir Macunu, Fasarit, Plastik-

Tavan Boyası) 1,23

Zemin kat su yalıtımları 0,02 Zemin kat dış duvar Cephe kaplama, ısı yalıtım 3,12

Birinci Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya, Düz

Birinci Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, Poliüretan, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 1,87 Birinci Kat Tavan Kaplamaları (Asma Tavanlar,Tamir Macunu, Fasarit, Antiküf-

Plastik-Tavan Boyası) 1,40

(5)

Birinci kat su yalıtımları 0,02 Birinci kat duvar Cephe kaplama, ısı yalıtım 3,12

İkinci Kat ve çatı katı; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf

boya, Düz sıva ,Seramik) 1,11

İkinci Kat ve çatı katı; Döşeme kaplamaları (Mermer, Merd.Basamağı ,

Şap,Tesviye, Laminant, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 1,76 İkinci Kat ve çatı katı; Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Kireç

Boya-Kartonpiyer) 1,16

İkinci kat su yalıtımları 0,02 İkinci kat duvar Cephe kaplama, ısı yalıtım 3,12

TAMAMLAMA İŞLERİ

Kasa arkası dolgu Döşeme Geçiş Profilleri, Polimer Astar 0,15

Danışma, Kütüphane, Güvenlik Bankosu 0,18

Konferans Salonu Koltuğu, Öğretmen Masası, Askılık, Lavabo Ve Tezgah

Yapılması, Tezgah Üstü Kaplaması, 0,97

Atatürk Köşesi Yapılması, Alüminyum Paspas 0,08

Yağmur İniş Boruları 0,01

Genel Saha ve Çevre Tanzimi

Çevre İstinat Duvarı, ve Duvar Üzeri Korkulukları., Araç ve öğrenci giriş

kapılarının yapılması. 1,18

Alt Yapı İşleri: (Kazı ve Nakli, Kum-Granüler malzemeler ile yapılan dolgular, Muhtelif Çaplarda Kanalizasyon ve Su Borularının döşenmesi, Rögarlar, Pik Rögar Kapakları, Çamur Kovaları, Rögar ve terfi menholü Betonları ve donatıları ile muhtelif demir işleri, Pik Izgaralar, Parçalayıcı Tip Dalgıç Pompalar, Prefabrik Bacalar; Kuranglez boruları vb.)

2,27

Çevre Düzenlemesi ve Peyzaj İşleri 9,10

İNŞAAT İŞLERİ TOPLAMI 81,85

MEKANİK TESİSAT Sıhhi Tesisat

Bodrum Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapağı,Yer

Izgaralarının, Elektrikli Yer Yıkama Robotunun, Davlumbazın Temini ve Montajı 0,24 Zemin Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapaklarının

Temini ve Montajı 0,39

1. Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapaklarının Temini ve

Montajı 0,31

2. Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapaklarının Temini ve

Montajı 0,32

Çatı Kat Havalandırma Boru ve Şapkalarının Temini ve Montajı, Bahçe Sulama

Vana Kutularının Temini ve Montajı 0,01

Bodrum Kat Su Deposu, Kullanma Suyu Hidroforu,Elektrikli Su Isıtıcıları, Kollektörler ve Sistem Aksesuarlarının,Flatörler ve Su Sayaçlarının Montajı,

Soğuk Su Kollektörlerinin Yapılması 0,49

Zemin Kat su sayacı ve Hermetik Tip Şofbenlerin Montajı 0,01

Isıtma ve Soğutma Tesisatı

Bodrum Kat Gaz Yakıtlı Yoğuşma Kazanı, Brülör, Paslanmaz Çelik Baca, Genleşme Deposu, Hava Tüpünün Montajı, Isıtma Tesisatı Kollektörlerin

Yapılması, Radyatör ve Radyatör Vana Montajlarının Yapılması 0,51

Zemin Kat Radyatör ve Radyatör Vana Montajlarının Yapılması 0,16 1. Kat Radyatör, Sıcak Hava Cihazı ve Radyatör Vana Montajlarının Yapılması 0,16

2. Kat Radyatör ve Radyatör Vana Montajlarının Yapılması Güvenlik Binası

İnfrared Isıtıcının Montajı 0,18

Zemin Kat Duvar Tipi Split Klimanın, Merkezi Sistem Klima Tesisatına (VRF)

ait Borulamanın Yapılması, Ünitelerin, Kumandaların Temini ve Montajı 0,16

(6)

1. Kat Merkezi Sistem Klima Tesisatına (VRF) ait Borulamanın Yapılması,

Ünitelerin, Kumandaların Temini ve Montajı 0,19

Çatı Kat Merkezi Sistem Klima Tesisatına (VRF) ait Borulamanın Yapılması,

Müşterek Tesisat

Bodrum Kat Pis Su Tesisatı, Sıhhi Tesisat, Isıtma, Soğutma Tesisatı, Yangın Tesisatı, Doğalagaz Tesisatı ve Saha Bahçe Sulama Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Geri Tepme Ventili, Emniyet Ventili, Çek Valf Otomatik Debi Kontrol Vanası, Selonoid Vana, Termometre, Manometre, Sirkülasyon Pompaları, Kompansatör, Titreşim Yutucu gibi Tesisat

Ekipmanarının Montajı, Kalorifer, Sıhhi Tesisat ve Yangın Tesisatı Borularının Boyanması, İzolasyonlarının Yapılması, Etiketlerin Takılması, Sismik Sınırlayıcı ve Sismik İzolasyon Ekipmanlarının Montajı, Elektrik Tesisat İşlerinin Yapılması

0,63

Zemin Kat Pis Su Tesisatı, Sıhhi Tesisat, Isıtma Tesisatı, Yangın Tesisatı, Doğalagaz ve LPC Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Çek Valf, Selonoid Vana, gibi Tesisat Ekipmanarının Montajı, Kalorifer Sıhhi Tesisat ve Yangın Tesisatı Borularının Boyanması, İzolasyonlarının Yapılması, Etiketlerin Takılması, Sismik Sınırlayıcı ve Sismik İzolasyon Ekipmanlarının Montajı, Elektrik Tesisat İşlerinin Yapılması

0,06

1. Kat Pis Su Tesisatı, Sıhhi Tesisat, Isıtma Tesisatı, Yangın Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Çek Valf, Selonoid Vana, gibi Tesisat Ekipmanarının Montajı, Kalorifer Sıhhi Tesisat ve Yangın Tesisatı Borularının Boyanması, İzolasyonlarının Yapılması, Etiketlerin Takılması, Sismik Sınırlayıcı ve Sismik İzolasyon Ekipmanlarının Montajı, Elektrik Tesisat İşlerinin Yapılması

0,05

0,06

Vaziyet Pis Su Tesisatı, Sıhhi Tesisat, Doğalagaz Tesisatı ve Saha Bahçe Sulama Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Geri Tepme Ventili, Çek Valf gibi Tesisat Ekipmanarının Montajı Etiketlerin Takılması

0,02

Havalandırma Tesisatı Bodrum Kat Havalandırma ve Klima Santralllerinin, Tavan Tipi Isı Geri Kazanım Cihazlarının, Aspiratörlerin Montajı, Santral ve Aspiratörlerin Kanal Bağlantılarının Yapılması, Menfezlerin, Anemostadların, Damperlerin, Panjurların ve Tamamlayıcı Ekipmanların Montajı, Kanal İzolasyonlarının Yapılması

0,65

Zemin Kat Aspiratörlerin Kanal Bağlantılarının Yapılması 0,01 Çatı Kat Aspiratörlerin Montajı, Aspiratörlerin Kanal Bağlantılarının Yapılması 0,01

Yangın Tesisatı

Bodrum Kat Yangın Pompalarının, Yangın Vanalarının, Yangın Dolaplarının,

Yangın Tüplerinin, Temin ve Montajı 0,10

Zemin Kat Yangın Vanalarının, Yangın Dolaplarının, Yangın Tüplerinin, Temin

ve Montajı 0,04

1. Kat Yangın Vanalarının, Yangın Dolaplarının, Yangın Tüplerinin, Temin ve

Montajı 0,04

Montajı 0,35

mat ik Ko ntr Şartname ve Projesinde Belirtilen Otomatik Kontrol Tesisatının Yapımı 0,22

(7)

İşletme ve Testler Mekanik tesisat işletme testlerinin yapılması ve sistemlerin devreye alınması 0,69

MEKANİK TESİSAT İŞLERİ TOPLAMI 6,65

6,65+81,ELEKTRİK İŞLERİ Toprakla ma Tesisatı Topraklama Tesisatı 0,19

Kablolama Yolları

Bodrum Kat 2 mm kalınlıkta galvaniz kablo kanalı + 1'' galvaniz çelik boru +1

1/2'' galvaniz çelik boru 0,17

Zemin Kat 2mm kalınlıkta galvaniz kablo kanalı +G lvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm +Döşeme altı kanal buatı, galvanizli sac

0,12 Birinci Kat 2mm kalınlıkta galvaniz kablo kanalı +G lvanizli SacDöşeme altı

priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm +Döşeme

altı kanal buatı, galvanizli sac 0,08

2. Kat 2mm kalınlıkta galvaniz kablo kanalı +G lvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm +Döşeme altı kanal buatı, galvanizli sac

0,09

Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem Alt Yapısı B. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem Alt

Yapısı 1,17

Z. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem Alt

Yapısı 0,36

1. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem Alt

Yapısı 0,28

2. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem Alt

Yapısı 0,29

Çatı Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem

Alt Yapısı 0,04

Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan Armatürler, Hareket Sensörleri, Dedektörler, HoparlörlerKameralar)Bodrum Kat Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) ^0,43 Zemin Kat Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) ^0,65 1. Kat Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan Armatürler,

Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) ^0,49 2. Kat ve çatı katı Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) ^0,55

Ekipmanların Temin Ve Montajı

Bodrum Kat Kesintisiz güç kaynağı, 20kVA, 3 faz-3 faz, 30dk. Projeksiyon +Motorlu sahne perdesi + Amplifikatör+Sahne Dimmer Modülü ve

mikrofon,20U 19'' rack kabin, soğutma fanı, kablo yolları ve 6 lı priz dahil

0,18 Zemin Kat , Analog adresli yangın algılama ve ihbar santrali, Telefon santrali ,

CD çalar+AM-FM Radyo (Aksesuarları ile Birlikte), 16 Kanal Dıgıtal Kayıt Cihazı Network Destekli, 21" TFT/LCD Renkli Monitör, 32 Zonlu Alarm Paneli + LCD Keypad ,8 Kanal Telefon Arama Modülü (Dialer), Dahili Siren,12V 7,2 Ah Akü, Zil saati+Acil anons modülü, Anons mikrofonu,Telsiz mikrofon(ünite dahil), Güç amplifikatörü 2x100W, Mixer amplifikatör, Programlı zil

amplifikatörü, Transmodülatör , Ana Hat Yükselticisi, 48 port 10/100 switch(2 port 1000)+48 port patch panel, UTP Patch kablo, ADSL modem

0,40

1. Kat , Harici Flaşörlü Siren,ADSL modem, 20U 19'' rack kabin, soğutma fanı, kablo yolları ve 6 lı priz dahil, 48 port 10/100 switch(2 port 1000)+48 port patch

panel, UTP Patch kablo, / Saha Ekipmanları 0,01

2. Kat , 20U 19'' rack kabin, soğutma fanı, kablo yolları ve 6 lı priz dahil, 48 port 10/100 switch(2 port 1000)+48 port patch panel, UTP Patch kablo, ADSL modem/ Saha Ekipmanları / Çatı katı anten tesisatları

0,01

(8)

Özürlü Asansörü Temin ve Montajı 0,85

Çevre ve Bina Aydınlatm aları İle Paratoner Çevre Ve Bina Aydınlatmaları İle Paratoner Tesisatı Ve Montajı 0,45

Enerji Temini ve Bağlantısı

Kablolama 0,31

Sistemleri n Devreye Alınması İşletme Testlerinin yapılması ve tesisatların devreye alınması 1,38

ELEKTRİK İŞLERİ TOPLAMI 8,50

Tamamlama İşleri

Bitirme ve Temizlik İşleri 0,50

Bkm. İşlt. Kitap Tal. Hzrn. 1,00

As-Built çizimleri 1,50

İŞ GRUBU TOPLAMI 3,00

GENEL TOPLAM 100,00

Zeyilname No: 06

Küçükçekmece Mareşal Fevzi Çakmak İlkokuluna ait Anahtar Teslimi Götürü Bedeli Oluşturan Teklif Fiyat Çizelgesi aşağıdaki şekilde değiştirilmiştir :

ANAHTAR TESLİMİ GÖTÜRÜ BEDELİ OLUŞTURAN TEKLİF FİYAT ÇİZELGESİ YAPI SIRA No: Dört

İLİ İLÇESİ YAPI ADI

İSTANBUL KÜÇÜKÇEKMECE MAREŞAL FEVZİ ÇAKMAK İLKOKULU

SIRA NO BÖLÜM

İMALATI ARA BÖLÜM İMALATLARI BÖLÜM

YÜZDESİ ARA BÖLÜM YÜZDESİ

ARA BÖLÜM TEKLİF FİYATI ( TL ) 1

İNŞAAT İŞLERİ

Yıkım Söküm İşleri

81,85

0,29

2 Su basman İmalatları 17,69

3 Kat Betonları 12,90

4 İç - Dış Duvarlar 2,51

5 Çatı, Çatı Kaplaması ve Diğer İmalatları 2,11

6 Kapı ve Pencere ile Cam İşleri 5,30

7 Döşeme, Duvar, Tavan Kaplama ve Tecritler 27,11

8 Tamamlayıcı Diğer İmalatlar 1,39

9 Genel Saha ve Çevre Tanzimi 12,55

10

MEKANİK TESİSAT İŞLERİ

Sıhhi Tesisat

6,65

1,77

11 Isıtma ve Soğutma Tesisatı 1,95

12 Müşterek Tesisat 0,82

13 Havalandırma Tesisatı 0,67

14 Yangın Tesisatı 0,53

15 Otomatik Kontrol Tesisatı 0,22

16 Testler ve sistemin devreye alınması 0,69

17 _ELEKTRİK TESİSATI

Topraklama Tesisatı

8,50 0,19

18 Kablolama yolları 0,46

(9)

19 İŞLERİ Panolar, Tablolar, Şalt Malzemeleri, Kablolar,

Kasa ve Buatlar ile Sistem Altyapısı 2,14

20 Uç elemanlar (Anahtar,

Prizler(Ka+Za),Armatür,Floresan Armatürler,

Dedektörler, Kameralar) 2,12

21 Ekipman temini ve montajı 1,45

22 Çevre ve Bina aydınlatması ile paratoner

tesisatı 0,45

23 Enerji Temini ve bağlantısı 0,31

24 Sistemlerin Devreye Alınması 1,38

25 İşin Tamamlanmasına ait Müteferrik İşler (Bitirme ve Temizlik İşleri, Bakım İşlt. Kitap Tal. Hazırlanması ile As-Built proje

çizimleri ve teslimi) 3,00 3,00

100,00 100,00

GÖTÜRÜ BEDEL TEKLİF FİYATI (Götürü Bedel Özet Tablosuna

Taşınacak Rakam) yazı ile(………TürkLirası) Rakam

ile (……….TL)

KAŞE TARİH İMZA

 Ara bölüm imalatlar; İnşaat İşleri Özel Teknik Şartnamesinde bulunan pursantaj listesinde detayı belirtildiği şekilde, projeler,mahal listeleri ve teknik şartnamelere uygun olarak yapılacaktır.

Zeyilname No: 07

(CEB-WB4-YAPIM-37) nolu yapım ihalesi kapsamında bulunan Kağıthane Anadolu İmam Hatip Lisesi’ne ait ara hakediş ödemelerine esas pursantaj aşağıdaki gibi değiştirilmiştir:

KAĞITHANE ANADOLU İMAM HATİP LİSESİ

İŞ GRUBU AÇIKLAMA PURSANTAJ

%

İNŞAAT İŞLERİ YIKIM SÖKÜM İŞLERİ

Vaziyet Planında gösterilen Yıkılacak Mevcut Bina/ Binaların; çatı, kapı, pencere, cam, kaplama, ahşap imalat vb.inşaat malzemeleri, sıhhi, yangın, kalorifer, müşterek, havalandırma tesisatlarına ait malzemeler, elektrik armatürleri, pano, kablo, anahtar, priz, kablo tavaları, anons, yangın

tesisatlarına ait malzemeler ile diğer demir ve aluminyum aksamın hasarsız bir şekilde sökümü, sökülen malzemelerin sahanın uygun bir yerinde cinslerine göre tasnifi, tasnif edilen malzemelerin kamyonlara yüklenmesi ve İdarenin belirteceği yere nakliyesi, nakliye yapılan yerde malzemelerin boşaltılarak istifli şekilde yetkilisine teslim edilmesi ve teslim tutanağı alınarak İdare ye ibrazı. Sökümü yapılan binanın yıkılması, temellerinin sökümü ve yıkım söküm işleri sonucunda oluşan molozların ve artıkların kamyonlara yüklenmesi Belediyenin gösterdiği döküm yerine nakli, dökülmesi ve serilmesi. Yıkım yapılan alanda kalan boşlukların uygun malzeme ile doldurularak sıkıştırılması ve üzerine vaziyet planında belirtilen imalatın yapılması.

0,20

SUBASMAN İMALATLARI

Kazı ve tesviye 0,56

Grobeton (su yalıtımı altı+su yalıtımı üstü) 0,41

Temel altı su yalıtımı 0,66

Temel betonarme imalatları (Beton Kalıp-Demir) 6,22 Bodrum kat betonarme imalatları (Beton Kalıp-Demir-İskele)+ Kuranglez

Betonları 3,51

Bodrum Kat Betonarme perde duvarlarının dış yüzüne mantolama XPS ısı

yalıtımı , Su yalıtımı ve drenaj levhası yapılması 0,45

(10)

Bodrum Kat döşeme altı kum-Gronüler dolgularının yapılması üzerine buhar kesici ve dengelyici (Polivinil örtü)+ XPS ısı yalıtımı + yalıtım altı helikopter perdahlı yüzeyi çimento şerbetli grobeton yapılması

0,89

TÜM KAT BETONLARI

Zemin kat betonarme imalatları (Beton Kalıp-Demir-İskele) (markiz ve giriş

merdivenleri dahil) 3,76

Birinci kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 3,24 İkinci kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 3,27 Üçüncü kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 3,01 Dördüncü kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 2,84 Beşinci kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 3,02 Altıncı kat betonarme imalatları, merdivenler (Beton Kalıp-Demir-İskele) 1,44 Çatı katı betonarme imalatları, pent house, betonarme kalkan duvarlar,

parapetler vb. (Beton Kalıp-Demir-İskele) 1,52

DUVAR ve DENİZLİK&PAPAPET

Bodrum kat iç duvarları + Denizlik + Parapet + Kapı üstü lentoları + Duvar

Zemin kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları +

Duvar üstü hatılları 0,30

Birinci kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları +

İkinci kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları + Duvar

Üçüncü kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları +

Dördüncü kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları +

Beşinci kat iç-dış duvarları + Denizlik + Parapet + Kapı üstü lentoları +

Altıncı kat ve çatı katı iç-dış duvarları + Denizlik + Parapet + Kapı üstü

lentoları + Duvar üstü hatılları 0,13

TERAS İMALATLARI Teras eğim, izolasyon koruma betonu 0,24

Çeşitli Demir İşleri ve gemici merdiven yapılması 0,01

Çatı döşemesi ısı yalıtımı yapılması. 0,45 Teras Çatı (Çakıl-Su yalıtımı-Keçe) 1,20 Alüminyum Harpuşta Yapılması 0,06

KAPI, PENCERE ve CAM İŞLERİ

Bodrum Kat Pencere ve Kapı Kör Kasaları 0,02

Bodrum Kat, Sac + Yangın + Laminat + Alüminyum Kapıları ve Aksesuarları

+Compact Laminant İle Bölme Panosu Ve Kapı + Demir imalatının boyan. 0,06 Bodrum Kat, Sac + Alüminyum Pencereleri, Pencere Camları ve Aksesuarları 0,03

Zemin Kat Pencere ve Kapı Kör Kasaları 0,05 Zemin Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,15 Zemin Kat, Sac +Alüminyum Pencereleri , +Camekanları +Pencere Camları

ve Aksesuarları +Giydirme cephe ve camları ile aksesuarları 1,08

Birinci Kat Pencere ve Kapı Kör Kasaları 0,04

Birinci Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,15 Birinci Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere Camları

İkinci Kat Pencere ve Kapı Kör Kasaları 0,05 İkinci Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,15 İkinci Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere Camları ve

(11)

Üçüncü Kat Pencere ve Kapı Kör Kasaları 0,05 Üçüncü Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,15 Üçüncü Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere Camları

Dördüncü Kat Pencere ve Kapı Kör Kasaları 0,05 Dördüncü Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları

ve Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,15 Dördüncü Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere

Camları ve Aksesuarları +Giydirme cephe ve camları ile aksesuarları 0,70

Beşinci Kat Pencere ve Kapı Kör Kasaları 0,05 Beşinci Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,14 Beşinci Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere Camları

Altıncı Kat Pencere ve Kapı Kör Kasaları 0,02 Altıncı Kat, Sac + Yangın + Laminat + Alüminyum+Giriş çıkış Kapıları ve

Aksesuarları + Compact Laminant İle Bölme Panosu Ve Kapı 0,05 Altıncı Kat, Sac +Camekanları +Alüminyum Pencereleri , Pencere Camları

ve Aksesuarları +Giydirme cephe ve camları ile aksesuarları 0,35 Çatı katı Kapı ve Pencereleri (Kasa ve Camalrı Dahil) 0,01

Merdiven Paslanmaz çelik Korkulukları 0,42

DÖŞEME, DUVAR, TAVAN KAPLAMALARI VE YALITIMLAR (POLİMER MODİFİYELİ ASTAR, KABA+İNCE SIVA,ALÇI SIVA,ALÇI PERDAH, BOYALAR, KARO,MERMER,LAMİNAT, GRANİT, YAPIŞTIMA,YARI MEKANİK VEYA MEKANİK CEPHE KAPLAMALARI, SERAMİK, ASMA TAVANLAR)

Bodrum Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya,

Düz sıva ,Seramik) 0,61

Bodrum Kat; Döşeme kaplamaları (Mermer, Mozailk,Merd.Basamağı ,

Şap,Tesviye, Halı, Süpürgelik, Parke, Dilatasyon) 0,43 Bodrum Kat Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Tavan

Boyası) 0,11

Bodrum kat su, ısı , ses yalıtımları 0,55 Zemin Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya, Düz

Zemin Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, PVC, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 1,17 Zemin Kat Tavan Kaplamaları (Asma Tavanlar,Tamir Macunu, Fasarit,

Plastik-Tavan Boyası), 0,94

Zemin kat su yalıtımları 0,01 Zemin kat dış duvar Cephe kaplama, ısı yalıtım 1,41

Birinci Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya, Düz

Birinci Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, Poliüretan, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 1,11 Birinci Kat Tavan Kaplamaları (Asma Tavanlar,Tamir Macunu, Fasarit,

Antiküf-Plastik-Tavan Boyası) 0,72

Birinci kat su yalıtımları 0,02 Birinci kat duvar Cephe kaplama, ısı yalıtım 1,41

İkinci Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya, Düz

İkinci Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 1,02 İkinci Kat Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Kireç Boya-

Kartonpiyer) 0,59

İkinci kat su,yalıtımları 0,01 İkinci kat duvar Cephe kaplama, ısı yalıtım 1,41

Üçüncü Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya,

Üçüncü Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 1,02 Üçüncü Kat Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Kireç Boya-

Kartonpiyer) 0,74

(12)

Üçüncü kat su,yalıtımları 0,01 Üçüncü kat duvar Cephe kaplama, ısı yalıtım 1,41

Dördüncü Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya,

Dördüncü Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 0,75 Dördüncü Kat Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Kireç

Boya-Kartonpiyer) 0,25

Dördüncü kat su yalıtımları 0,01 Dördüncü kat duvar Cephe kaplama, ısı yalıtım 1,41

Beşinci Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya,

Beşinci Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 0,73 Beşinci Kat Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Kireç Boya-

Kartonpiyer) 0,23

Beşinci kat su yalıtımları 0,01 Beşinci kat duvar Cephe kaplama, ısı yalıtım 1,41

Altıncı Kat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Antiküf boya, Düz

Altıncı Kat; Döşeme kaplamaları (Mermer, Merd.Basamağı , Şap,Tesviye,

Laminant, Süpürgelik, Parke, Genleşmiş metal, Dilatasyon) 0,55 Altıncı Kat Tavan Kaplamaları (Asma Tavanlar, Fasarit, Plastik-Kireç Boya-

Kartonpiyer) 0,25

Altıncı kat su yalıtımları 0,01 Altıncı Kat duvar Cephe kaplama, ısı yalıtım 1,41

ÇatıKat; İç duvar kaplamaları ( İç sıvalar,Alçı Perdah, Boya, ) Çatı Kat;Döşeme kaplamaları (Mermer, Tesviye, ) Çatı Kat Tavan Kaplamaları

(Tamir Macunu, Boya) 0,01

TAMAMLAMA İŞLERİ

Kasa arkası dolgu Döşeme Geçiş Profilleri, Polimer Astar 0,07

Danışma, Kütüphane, Güvenlik Bankosu 0,11

Öğretmen Masası, Askılık, Lavabo Ve Tezgah Yapılması, Tezgah Üstü

Kaplaması, 0,76

Atatürk Köşesi Yapılması, Alüminyum Paspas 0,05

Yağmur İniş Boruları 0,02

Genel Saha ve Çevre Tanzimi

Alt Yapı İşleri: (Kazı ve Nakli, Kum-Granüler malzemeler ile yapılan dolgular, Muhtelif Çaplarda Kanalizasyon ve Su Borularının döşenmesi, Rögarlar, Pik Rögar Kapakları, Çamur Kovaları, Rögar ve terfi menholü Betonları ve donatıları ile muhtelif demir işleri, Pik Izgaralar, Parçalayıcı Tip Dalgıç Pompalar, Prefabrik Bacalar; Kuranglez boruları vb.)

1,43

Çevre İstinat Duvarı, ve Duvar Üzeri Korkulukları.ve Araç ve öğrenci giriş

kapılarının yapılması. 0,83

Fore Kazık Ankrajı, Betonu, Demiri, Başlık Kirişi Yapılması. Temizlik

perdesi yapılması, püskürtme beton yapılması 4,68

Çevre Düzenleme ve Peyzaj İşleri 4,33

İNŞAAT İŞLERİ TOPLAMI 83,98

MEKANİK TESİSAT Sıhhi Tesisat

Bodrum Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapağı,Yer

Izgaralarının ve Elektrikli Yer Yıkama Robotunun Temini ve Montajı 0,08 Zemin Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapağı ve

Davlumbazların Temini ve Montajı 0,20

1. Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapağı ve Yer

Izgaralarının Temini ve Montajı 0,18

3. Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapağı ve Yer 0,19

(13)

Izgaralarının Temini ve Montajı

6. Kat Vitrifiye, Armatür, Aksesuar, Süzgeç, Temizleme Kapağı ve Yer Izgaralarının Temini ve Montajı, Çatı Kat Havalandırma Boru ve

Şapkalarının Temini ve Montajı Bahçe Sulama Vana Kutularının Temini ve Montajı

0,08

Bodrum Kat Su Deposu, Kullanma ve Yangın Suyu Hidroforu,Elektrikli Su Isıtıcıları, Kollektörler ve Sistem Aksesuarlarının,Flatörler ve Su Sayaçlarının

Montajı, Soğuk Su Kollektörlerinin Yapılması 0,39

Zemin Kat Su sayacı ve Hermetik Tip Şofbenlerin Montajı 0,01

Isıtma ve Soğutma Tesisatı

Bodrum Kat Gaz Yakıtlı Yoğuşma Kazanı, Brülör, Paslanmaz Çelik Baca, Genleşme Deposu, Hava Tüpünün Montajı, Isıtma Tesisatı Kollektörlerin Yapılması, Radyatör ve Radyatör Vana Montajlarının Yapılması

0,32

Zemin Kat Radyatör ve Radyatör Vana Montajlarının Yapılması 0,11 1. Kat Radyatör ve Radyatör Vana Montajlarının Yapılması 0,10 2. Kat Radyatör ve Radyatör Vana Montajlarının Yapılması 0,11 3. Kat Radyatör ve Radyatör Vana Montajlarının Yapılması 0,09 4. Kat Radyatör ve Radyatör Vana Montajlarının Yapılması 0,09 5. Kat Radyatör ve Radyatör Vana Montajlarının Yapılması 0,11 6. Kat Radyatör ve Radyatör Vana Montajlarının Yapılması, Güvenlik Binası

İnfrared Isıtıcının Montajı 0,05

Zemin Kat Duvar Tipi Split Klimanın Merkezi Sistem Klima Tesisatına (VRF) ait Borulamanın Yapılması, Ünitelerin, Kumandaların Temini ve MontajıMontajı

0,14 1. Kat Merkezi Sistem Klima Tesisatına (VRF) ait Borulamanın Yapılması,

5. ve 6. Kat Merkezi Sistem Klima Tesisatına (VRF) ait Borulamanın

Yapılması, Ünitelerin, Kumandaların Temini ve Montajı 0,08 Çatı Kat Merkezi Sistem Klima Tesisatına (VRF) ait Borulamanın Yapılması,

Müşterek Tesisat

Bodrum Kat Pis Su Tesisatı, Sıhhi Tesisat, Isıtma, Soğutma Tesisatı, Yangın Tesisatı, Doğalagaz Tesisatı ve Saha Bahçe Sulama Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Geri Tepme Ventili, Emniyet Ventili, Çek Valf Otomatik Debi Kontrol Vanası, Selonoid Vana, Termometre, Manometre, Sirkülasyon Pompaları, Kompansatör, Titreşim Yutucu gibi Tesisat Ekipmanarının Montajı, Kalorifer, Sıhhi Tesisat ve Yangın Tesisatı Borularının Boyanması, İzolasyonlarının Yapılması, Etiketlerin Takılması, Sismik Sınırlayıcı ve Sismik İzolasyon Ekipmanlarının Montajı, Elektrik Tesisat İşlerinin Yapılması

0,47

Zemin Kat Pis Su Tesisatı, Sıhhi Tesisat, Isıtma Tesisatı, Yangın Tesisatı, Doğalagaz ve LPC Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Çek Valf, Selonoid Vana, gibi Tesisat Ekipmanarının Montajı, Kalorifer Sıhhi Tesisat ve Yangın Tesisatı Borularının Boyanması, İzolasyonlarının Yapılması, Etiketlerin Takılması, Sismik Sınırlayıcı ve Sismik İzolasyon Ekipmanlarının Montajı, Elektrik Tesisat İşlerinin Yapılması

0,21

1. Kat Pis Su Tesisatı, Sıhhi Tesisat, Isıtma Tesisatı, Yangın Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Çek Valf, Selonoid Vana, gibi Tesisat Ekipmanarının Montajı, Kalorifer Sıhhi Tesisat ve Yangın Tesisatı Borularının Boyanması, İzolasyonlarının Yapılması, Etiketlerin Takılması,

0,03

(14)

Sismik Sınırlayıcı ve Sismik İzolasyon Ekipmanlarının Montajı, Elektrik Tesisat İşlerinin Yapılması

0,03

0,01

Vaziyet Pis Su Tesisatı, Sıhhi Tesisat, Doğalagaz Tesisatı ve Saha Bahçe Sulama Tesisatı Düşey ve Yatay Boruların Montajı, Vana, Pislik Tutucu, Geri Tepme Ventili, Emniyet Ventili, Çek Valf gibi Tesisat Ekipmanarının Montajı Etiketlerin Takılması

0,01

Havalandırma Tesisatı

Bodrum Kat Havalandırma ve Klima Santralllerinin, Tavan Tipi Isı Geri Kazanım Cihazlarının, Aspiratörlerin Montajı, Santral ve Aspiratörlerin Kanal Bağlantılarının Yapılması, Menfezlerin, Anemostadların, Damperlerin, Panjurların ve Tamamlayıcı Ekipmanların Montajı, Kanal İzolasyonlarının Yapılması

0,25

Zemin Kat Havalandırma ve Klima Santralllerinin, Tavan Tipi Isı Geri Kazanım Cihazlarının, Aspiratörlerin Montajı, Santral ve Aspiratörlerin Kanal Bağlantılarının Yapılması, Menfezlerin, Anemostadların, Damperlerin, Panjurların ve Tamamlayıcı Ekipmanların Montajı, Kanal İzolasyonlarının Yapılması

0,08

1. Kat Santral ve Aspiratörlerin Kanal Bağlantılarının Yapılması, Menfezlerin, Damperlerin, Panjurların ve Tamamlayıcı Ekipmanların

Montajı, Kanal İzolasyonlarının Yapılması 0,05

Çatı Kat Havalandırma ve Klima Santrali ve Aspiratörlerin Montajı, Santral ve Aspiratörlerin Kanal Bağlantılarının Yapılması, Damperlerin, Panjurların

ve Tamamlayıcı Ekipmanların Montajı, Kanal İzolasyonlarının Yapılması 0,01

Yangın Tesisatı Bodrum Kat Yangın Vanalarının, Yangın Dolaplarının, Yangın Tüplerinin,

Temin ve Montajı 0,03

Zemin Kat Yangın Vanalarının, Yangın Dolaplarının, Yangın Tüplerinin,

Temin ve Montajı 0,03

Montajı 0,03

(15)

Montajı 0,03

Montajı 0,02

Otomatik Kontrol Şartname ve Projesinde Belirtilen Otomatik Kontrol Tesisatının Yapımı 0,19

İşletme ve Testler Mekanik Tesisat İşletme Testlerinin Yapılması Ve Sistemlerin Devreye

Alınması 0,40

MEKANİK TESİSAT İŞLERİ TOPLAMI 5,77

Toprakla ma Tesisatı Topraklama Tesisatı 0,11

Kablolama Yolları

Bodrum Kat 2 mm kalınlıkta galvaniz kablo kanalı + 1'' galvaniz çelik boru

+1 1/2'' galvaniz çelik boru 0,06

Zemin Kat 2 mm kalınlıkta galvaniz kablo kanalı + 1'' galvaniz çelik boru +1

1/2'' galvaniz çelik boru 0,06

Birinci Kat 2mm kalınlıkta galvaniz kablo kanalı +Galvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm

+Döşeme altı kanal buatı, galvanizli sac 0,06

İkinci Kat 2mm kalınlıkta galvaniz kablo kanalı +Galvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm

Üçüncü Kat 2mm kalınlıkta galvaniz kablo kanalı +G lvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm

Dördüncü Kat 2mm kalınlıkta galvaniz kablo kanalı +G lvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm

Beşinci Kat 2mm kalınlıkta galvaniz kablo kanalı +G lvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac, 35x120mm

Altıncı +ÇATI Kat 2mm kalınlıkta galvaniz kablo kanalı +G lvanizli SacDöşeme altı priz kutusu +İki gözlü döşeme altı kanalı galvanizli sac,

35x120mm +Döşeme altı kanal buatı, galvanizli sac 0,06

Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem Alt Yapısı

B. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem

Alt Yapısı 0,86

Z. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem

Alt Yapısı 0,23

1. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem

Alt Yapısı 0,17

3.Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem

Alt Yapısı 0,20

5. Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile Sistem 0,15

(16)

Alt Yapısı

6.+Ç Kat Panolar, Tablolar,Şalt Malzemeleri, Kablolar,Kas,ve Buatlar ile

Sistem Alt Yapısı 0,12

Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar)

Bodrum Kat Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) 0,12 Zemin Kat Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) 0,39 1. Kat Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) 0,30 2. Kat Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) 0,34 3. Kat ve Saha Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür, Floresan

Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) 0,29 6. Kat, çatı katı ve Saha Uç Elemanlar (Anahtar, Prizler(Ka+Za), Armatür,

Floresan Armatürler, Hareket Sensörleri, Dedektörler,Hoparlörler, Kameralar) 0,14

Ekipmanların Temin Ve Montajı

Zemin Kat , Analog adresli yangın algılama ve ihbar santrali , Telefon santrali , CD çalar+AM-FM Radyo (Aksesuarları ile Birlikte), 16 Kanal Dıgıtal Kayıt Cihazı Network Destekli, 21" TFT/LCD Renkli Monitör, 32 Zonlu Alarm Paneli + LCD Keypad , Telefon Arama Modülü (Dialer), Dahili Siren,12V 7,2 Ah Akü, Zil saati+Acil anons modülü, Anons mikrofonu,Telsiz mikrofon(ünite dahil), Güç amplifikatörü 2x100W, Mixer amplifikatör, Programlı zil amplifikatörü, Transmodülatör , Ana Hat Yükselticisi,

0,06

3. Kat Projeksiyon +Motorlu sahne perdesi + Amplifikatör+Sahne Dimmer Modülü ve mikrofon,20U 19'' rack kabin, soğutma fanı, kablo yolları ve 6 lı

priz dahil / Saha Ekipmanları 0,28

Çatı Kat Projeksiyon +Motorlu sahne perdesi + Amplifikatör+Sahne Dimmer Modülü ve mikrofon,20U 19'' rack kabin, soğutma fanı, kablo yolları ve 6 lı priz dahil / Saha Ekipmanları / anten tesisatları

0,01 Saha, Standby 30 kVA jeneratör(transfer panosu ve izolasyon kabini dahil 0,15

Özürlü Asansörü Temin ve Montajı 0,53

Çevre ve Bina Aydınlatmaları İle Paratoner Tesisatı + Enerji TeminiÇevre Ve Bina Aydınlatmaları İle Paratoner Tesisatı Ve Montajı 0,20

Yetkili Yöresel Kurum ve Kuruluşlardan alınacak enerji müsaadesine uygun

olarak Enerji temini ve bağlantısı. 0,54

Sistemleri n Devreye Alınması

İşletme Testlerinin yapılması ve tesisatların devreye alınması 0,84

ELEKTRİK İŞLERİ TOPLAMI 7,25

Tamamlama İşleri Bitirme ve Temizlik İşleri 0,50

Bkm. İşlt. Kitap Tal. Hzrn. 1,00

As-Built çizimleri 1,50

GENEL TOPLAM 100,00

Zeyilname No: 08

Kağıthane Anadolu İmam Hatip Lisesi’ne ait Anahtar Teslimi Götürü Bedeli Oluşturan Teklif Fiyat

Çizelgesi aşağıdaki şekilde değiştirilmiştir :

(17)

ANAHTAR TESLİMİ GÖTÜRÜ BEDELİ OLUŞTURAN TEKLİF FİYAT ÇİZELGESİ YAPI SIRA No: Bir

İLİ İLÇESİ YAPI ADI

İSTANBUL KÂĞITHANE KÂĞITHANE İMAM HATİP LİSESİ SIRA NO BÖLÜM

İMALATI ARA BÖLÜM İMALATLARI BÖLÜM

YÜZDESİ ARA BÖLÜM YÜZDESİ

ARA BÖLÜM TEKLİF FİYATI ( TL ) 1

İNŞAAT İŞLERİ

Yıkım Söküm İşleri

83,98

0,20

2 Su basman İmalatları 12,70

3 Kat Betonları 22,10

4 İç - Dış Duvarlar 2,13 5 Çatı,Çatı Kaplaması ve Diğer İmalatları 1,96

6 Kapı ve Pencere ile Cam İşleri 6,69 7 Döşeme, Duvar, Tavan Kaplama ve

Tecritler 25,92

8 Tamamlayıcı Diğer İmalatlar 1,01 9 Genel Saha ve Çevre Tanzimi 11,27

10

MEKANİK TESİSAT İŞLERİ

Sıhhi Tesisat

5,77

1,69

11 Isıtma ve Soğutma Tesisatı 2,01 12 Müşterek Tesisat 0,86

13 Havalandırma Tesisatı 0,39 14 Yangın Tesisatı 0,23 15 Otomatik Kontrol Tesisatı 0,19

16 Testler ve sistemin devreye alınması 0,40 17

ELEKTRİK TESİSATI İŞLERİ

Topraklama

7,25

0,11

18 Kablolama yolları 0,50

19 Panolar, Tablolar, Şalt Malzemeleri, Kablolar, Kasa ve Buatlar ile Sistem Altyapısı

2,10

20

Uç elemanlar (Anahtar,

Prizler(Ka+Za),Armatür,Floresan

Armatürler, , Dedektörler,) 1,93

21 Ekipmanların Temin ve Montajı 1,03 22 Çevre ve Bina Aydınlatmaları İle

Paratoner Tesisatı + Enerji Temini 0,74

23 Sistemlerin Devreye Alınması 0,84 24 İşin Tamamlanmasına ait Müteferrik İşler (Bitirme ve

Temizlik İşleri, Bakım İşlt. Kitap Tal. Hazırlanması ile As-Built proje çizimleri ve teslimi)

3,00 3,00

100,00 100,00

GÖTÜRÜ BEDEL TEKLİF FİYATI (Götürü Bedel Özet Tablosuna

Taşınacak Rakam) yazı ile(………TürkLirası) Rakam

ile (……….TL)

KAŞE TARİH İMZA

 Ara bölüm imalatlar; İnşaat İşleri Özel Teknik Şartnamesinde bulunan pursantaj listesinde detayı belirtildiği şekilde, projeler,mahal listeleri ve teknik şartnamelere uygun olarak yapılacaktır.

Zeyilname No: 09

Fatih İskenderpaşa İlkokuluna ait mimari projeler zeyilname ekinde revize halleri ile verilmiştir.

(18)

1 800-06-MG-001-R1 Mimari Vaziyet Planı 2 800-06-MU-001-R1 Bodrum Kat Planı 3 800-06-MU-002-R1 Zemin Kat Planı 4 800-06-MU-003-R1 1. Kat Planı 5 800-06-MU-004-R1 2.Kat Planı 6 800-06-MU-005-R1 3.Kat Planı 7 800-06-MU-006-R1 Çatı Planı

EĞİTİM YAPILARI YENİDEN YAPIM İNŞAATI SÖZLEŞME PAKETİ (CEB-WB4-YAPIM-37)

Türkiye Cumhuriyeti İstanbul Valiliği

İstanbul Proje Koordinasyon Birimi (İPKB)

İstanbul Sismik Riskin Azaltılması ve Acil Durum Hazırlık Projesi (İSMEP)

“ EĞİTİM YAPILARI YENİDEN YAPIM İNŞAATI SÖZLEŞME PAKETİ”

(CEB-WB4-YAPIM-37) ZEYİLNAME NO 01

Bu zeyilname;

 İhale dokümanının belirli hükümlerinin yerine geçmek veya değiştirmek (BÖLÜM I),

 müstakbel teklif sahiplerinden yazı ile gelen sorulara ve açıklama isteklerine cevap vermek

amacıyla hazırlanmıştır.

BÖLÜM I

Bu Bölüm hükümleri, İdare (İşveren)’den sağlanan ilave bilgiler veya oluşan değişiklikler sonucu

olarak veya müstakbel teklif sahiplerinden ihale öncesi toplantıda yöneltilen sorulara veya yazı ile

gelen sorulara cevap olarak; İhale Dokümanlarının belirli hükümlerinin yerine geçmek veya

değiştirmek amacıyla gönderilmektedir. İhale dokümanları aşağıda belirtildiği şekilde

değiştirilmektedir.

BÖLÜM I

Ihale Dokümanındaki Orjinal

Madde Değiştirilmiş madde

1 Ihale Dokümanı Cilt 3 / Bölüm VIII - İnşaat İşleri Özel Teknik Şartnamesi

Bölüm 8A – Mermer İşleri

………..

2. Malzemeler

Döşeme ve Merdiven Kaplamaları;

Cilalı Renkli Mermer (TS 10449)

3 cm kalınlıkta cilalı renkli mermer;

04.416/C-003 - 04.416/C-005 - , 04.416/C-006 - 04.416/C-007 - 04.416/C-022 -04.416/C-032 - 04.416/C-033 -04.416/C-034 - 04.416/C-037 (30x60 cm. ebadında)

(Döşeme ve merdiven basamaklarında)

2 cm kalınlıkta cilalı renkli mermer;

04.416/C-003 - 04.416/C-007- 04.416/C-034 (Merdiven Rıhtlarında)

(Süpürgeliklerde ise;10x60cm.

ebadında)

………..

2. Malzemeler

Cilalı Renkli Mermer (TS 10449)

3 cm kalınlıkta cilalı renkli mermer;

Mermerler malzeme onayına sunulurken mermer cinsinin yazılı olduğu fatura ibra edilecektir. Sunulan mermer numuneleri Proje müellifince onaylanacak, yukarıda yazsa dahi Proje müellifince beğenilmeyen mermerler kullanılmayacaktır.

2 Ihale Dokümanı Cilt 3 / Bölüm VIII- İnşaat İşleri Özel Teknik Şartnamesi

Bölüm 9.A – Kompakt Laminat Cephe Kaplaması

2. Malzemeler

………..

Kompakt Laminat Paneller

………

2. Malzemeler

………..

Kompakt Laminat Paneller

kompakt laminat plakalar kullanılacaktır.

………

Zeyilname No: 03

Ekte verilen Detay D1, İhale Dokümanı Cilt 3 / Bölüm VIII- İnşaat İşleri Özel Teknik Şartnamesi Bölüm 8.M – Konferans Salonu Yükseltilmiş Döşemesi, 3-İşçilik kısmı altına eklenmiştir.

Zeyilname No: 04

Şehit Adem Yavuz İlkokulunda yapılacak iksa ve diğer çevre imalatlarını gösterir 800-17-GE-001 nolu çizim zeyilname ekinde verilmiştir.

Zeyilname No: 05

(CEB-WB4-YAPIM-37) nolu yapım ihalesi kapsamında bulunan Küçükçekmece Mareşal Fevzi Çakmak İlkokuluna ait ara hakediş ödemelerine asas pursantaj aşağıdaki gibi değiştirilmiştir.

Zeyilname No: 06

Küçükçekmece Mareşal Fevzi Çakmak İlkokuluna ait Anahtar Teslimi Götürü Bedeli Oluşturan Teklif Fiyat Çizelgesi aşağıdaki şekilde değiştirilmiştir :

Zeyilname No: 07

(CEB-WB4-YAPIM-37) nolu yapım ihalesi kapsamında bulunan Kağıthane Anadolu İmam Hatip Lisesi’ne ait ara hakediş ödemelerine esas pursantaj aşağıdaki gibi değiştirilmiştir:

Zeyilname No: 08

Kağıthane Anadolu İmam Hatip Lisesi’ne ait Anahtar Teslimi Götürü Bedeli Oluşturan Teklif Fiyat

Çizelgesi aşağıdaki şekilde değiştirilmiştir :

Zeyilname No: 09

Fatih İskenderpaşa İlkokuluna ait mimari projeler zeyilname ekinde revize halleri ile verilmiştir.

1 800-06-MG-001-R1 Mimari Vaziyet Planı 2 800-06-MU-001-R1 Bodrum Kat Planı 3 800-06-MU-002-R1 Zemin Kat Planı 4 800-06-MU-003-R1 1. Kat Planı 5 800-06-MU-004-R1 2.Kat Planı 6 800-06-MU-005-R1 3.Kat Planı 7 800-06-MU-006-R1 Çatı Planı

8 800-06-MU-007-R1 A-A Kesiti 9 800-06-MU-008-R1 B-B Kesiti 10 800-06-MU-009-R1 Cepheler

Zeyilanme Ekleri :

1 D1 Detayı Konferans Salonu Yükselitilmiş Döşeme Detayı 2 800-17-GE-001 Şehit Adem Yavuz İksa Projesi

3 800-06-MG-001-R1 Mimari Vaziyet Planı

4 800-06-MU-001-R1 Bodrum Kat Planı

5 800-06-MU-002-R1 Zemin Kat Planı

6 800-06-MU-003-R1 1. Kat Planı

7 800-06-MU-004-R1 2.Kat Planı

8 800-06-MU-005-R1 3.Kat Planı

9 800-06-MU-006-R1 Çatı Planı

10 800-06-MU-007-R1 A-A Kesiti

11 800-06-MU-008-R1 B-B Kesiti

12 800-06-MU-009-R1 Cepheler
