MT-7059 ÇOK FONKSİYONLU KABLO TEST SETİ (LCD EKRANLI)

(1)

MT-7059

ÇOK FONKSİYONLU KABLO TEST SETİ (LCD EKRANLI)

Kullanım Kılavuzu 1Baskı 2016

(2)

Lütfen cihazı kullanmadan ve bakım yapmadan önce bu kılavuzu okuyunuz.

● Cihazı direk güneş ışığına direk maruz bırakmayınız.

● Cihazı tozlu, nemli ve yüksek sıcaklığın (40℃ üzerinde) bulunduğu ortamlarda asla saklamayınız.

● Bataryayı yönergede belirtildiği gibi değiştiriniz. Aksi takdirde cihazınız zarar görebilir.

● Kendi başınıza asla cihazı sökmeyiniz. Bakım ve tamir sadece uzmanlar tarafından yapılmalıdır.

● Sızıntı ihtimaline karşı, cihazı saklarken, lütfen bataryayı alıcı ve vericiden çıkartınız.

● Gerilim yüklü güç kablosunu asla cihazla denemeyiniz. Cihaza veya testi yapan personele zarar verebilir.

● Gök gürültüsü ve şimşek bulunan ortamlarda cihazı kullanmayınız. Personel şoka uğrayabilir.

Cihazın Tanımı

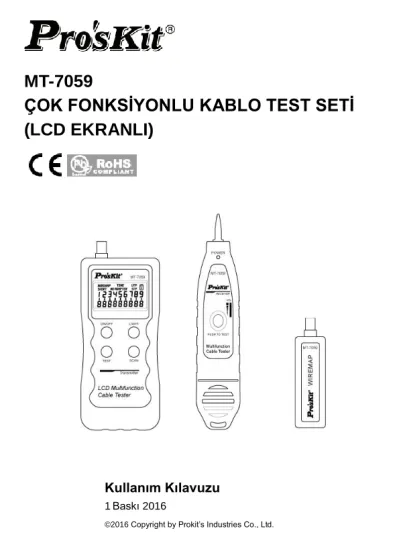

MT-7059 LCD EKRANLI ÇOK FONKSİYONLU KABLO TEST SETİ bir alıcı, verici ve bağımsız kontrol ünitesinden oluşur. Büyük LCD ekranı, çoklu test fonksiyonu verilerin hızlı bir şekilde ekranda yansımasını bu sayede kullanıcının rahatlıkla analiz yapabilmesini sağlar. Uzun mesafeli kablo testi, iletişim hatları durum kontrolü, zayıf devre testleri, zayıf dağıtım sistemi kurulumları ve bakım için çok ideal bir cihazdır. İletişim sistemleri, bilgisayar ağları

kurulumunda, mevcut ağ gözlemleri ve diğer kablo hatlarının kontrolünde yaygın bir şekilde kullanılır.

(3)

Ü rü n Ö zellikleri

● Kolay okuma ve analiz imkânı veren geniş LCD ekranı

● Kablo hatalarını tespit etmek için switch/router ve bilgisayar terminallerine direk bağlantı imkânı

●UTP/STP/SFTP cat.5 cat.5e cat.6 ağ kabloları, telefon kabloları, koaksiyel kablolar, USB kablolar ve 1394 kablolarının testi yapılabilir. (Kısa Devre, Açık Devre, Ç apraz bağlantı veya tamamen bağlantı olmaması durumları)

● UTP/STP/SFTP cat.5 cat.5e cat.6 ağ kabloları, telefon kabloları, koaksiyel kablolar, USB kablolar ve 1394 kablo bulma

● RJ45/RJ11/BNC/USB/1394 ve diğer test soketleri

● Güç açma/kapama, arka fon ışıklandırması ve fonksiyon seçim özelliği.

● Yardımcı ışıklandırma fonksiyonu

● Değişik devre durumları için değişik alarm sesleri

● Değişik çevre koşullarında kullanmak üzere, 9 ton seçimi

● 9V batarya. Düşük güç uyarı fonksiyonu

Tanım Verici

Ekran LCD 53X25mm, arka fon ışıklandırma

Ton Frekansı 225kHz

Maksimum iletişim

mesafesi 2km

Kablo ağı maksimum

mesafesi 300m

Maksimum çalışma akımı ≦70mA

Ton modu 9 ayarlanabilir ton

Uyumlu konnektörler RJ45(8 pin)、RJ11(6 pin)、BNC、

USB、IEEE 1394

Süreklilik Testi LCD (Kısa)

(4)

Verici

Maksimum Sinyal gerilimi 1.5Vp-p

Fonksiyon Seçimi 3 Fonksiyon Tuşu ve 1 Güç Düğmesi LCD ekranda fonksiyon ve

hata okuma

LCD Ekranda (kablo ağı；ton；kısa；adaptör yok；UTP；STP；düşük batarya)

Kablo Ağ tanımı LCD (#1~#8)

Blendajlı Tanımlama LCD (#9)

Gerilim Koruması AC 60V/ DC 42V

Düşük Batarya Göstergesi LCD (6.5V)

Batarya Tipi DC 9.0VNEDA 1604/ 6F22 DC9V ×1) (Alkali Batarya Tavsiye edilir)

Boyutlar (YxUxG) 185X80X32mm

Alıcı

Frekans 225kHz

Maksimum Çalışma Akımı ≦70mA

Kulaklık soketi 1

LED Aydınlatma 2 LED

Batarya Tipi DC 9.0VNEDA 1604/ 6F22 DC9V ×1) (Alkali batarya tavsiye edilir)

Bağımsız kontrol ünitesi

Uyumlu Konnektörler RJ-45(8 pin)、RJ-11(6 pin)、BNC、

USB、IEEE 1394

(5)

Kullanıcı arayüzü ve Tuş takımı tarifi

(6)

Ürün İçin Açıklamalar

Ö nce DC 9V bataryayı vericiye takın ve

“ON/OFF” tuşuna basın. Güç geldiğini uzun bir sinyalle duyacaksınız. LCD ekranda “TEST” yazısı çıkacak ve otomatik kablo ağ taramasına

başlayacaktır. Eğer alıcı ve vericiye bir kablo bağlanmadıysa LCD ekranda “NO ADAPTER” yazısı çıkacaktır.

Kablo tarama testi (örneğin: test RJ45 patch kablo ile)

RJ45 patch kabloyu vericiye bağlayın ve diğer terminali bağımsız kontrol ünitesine takın. “ON/OFF” tuşuna ve ardından “TEST”

tuşuna basın ve taramayı çalıştırın. Eğer kablo blendajlı (veya topraklı) ise LCD ekranda “STP” ibaresi; eğer blendajlı değilse

“UTP” ibaresi okunacaktır. Karanlık ortamlarda “LIGHT” tuşuna basarak arka ışıklandırmayı açabilirsiniz.

Bazı test sonuçları aşağıdaki gibi ekrana yansıyabilir.

Test Sonucu 1: Kısa Devre (SHORT)

Eğer kablo veya konnektör kısa devre durumundaysa verici ekranında “3-4” ve

“short” ibaresi 3 kısa ses sinyali ile beraber okunur.

Test Sonucu 2: Kablo bağımsız kontrol ünitesine ve vericiye doğru takılmadı

LCD ekranda “NO ADAPTER” uyarısı okunur.

(7)

Test Sonucu 3: Doğru bağlantı

Eğer kablo ve konnektör doğru bağlanmış ise LCD ekranda bir kısa ses eşliğinde aşağıdaki görüntü okunacaktır.

blendajsız RJ45 kablo için

Blendajlı RJ45 kablo için. 9. Basamak kablonun topraklandığını gösterir.

Test Sonucu 4: Açık Devre

LCD ekranda doğru bağlantının yapıldığı tel demetlerinin numaraları kısa bir ses eşliğinde çıkar. Aşağıdaki örnekte RJ45 kablodaki “3” ve “6” no’lu tellerin temasının olmadığı gözükür.

Test Sonucu 5: Çapraz bağlantı veya eksik tel

LCD ekranda aşağıdaki görüntü iki kısa ses eşliğinde okunur.

Bu örnekte RJ45 kablonun “3” ve “6” tellerinin çapraz olduğu okunmaktadır.

(8)

Test Sonucu 6: Çapraz bağlantı, eksik tel veya açık devre LCD ekranda iki kısa ses eşliğinde aşağıdaki görüntü okunur.

Bu örnekte RJ45 kablonun “3” ve “6” nolu telleri çapraz bağlanmıştır. Bununla birlikte “2”ve “7” telleri açık durumdadır.

Farklı kablo tipleri için kablo haritalama testi (Doğru bağlantı için örneklenmiştir.)

RJ45 Kablo RJ11 Kablo

1394 Kablo BNC Kablo

USB Kablo(blendajlı) USB Kablo (blendajsız)

(9)

Boş Hat Arama Testi

Bulunmak istenen kabloyu takın (RJ45, RJ11, USB, BNC, 1394)

“ON/OFF” düğmesine basın. Güç geldiğinde uzun bir ses gelir.

SCAN tuşuna basın, LCD ekranda aşağıdaki görüntüyü okuyacaksınız.

Ölçülecek olan test devresine uygun olan frekansı seçin (LCD ekranda görülebilir, 9 tip seçilebilir frekans vardır.) her “SCAN”

tuşuna bastığınızda bir diğerine geçebilirsiniz.

Alıcının batarya Muhafazasını açın ve 9V bataryayı yerleştirin.

“TEST” tuşuna bastığınızda “POWER” ışığı yanacaktır. Alıcıyı alın ve kablo demetinin farklı kabloları üzerinde probunu yaklaştırın.

Hedef kabloya yaklaşıldığında ses şiddeti artacaktır.

Ekstra Fonksiyonlar

(1) Düşük batarya göstergesi

Batarya seviyesi düşükken, LCD ekranda yanıp sönen “ ” simgesi belirir. Lütfen bataryayı değiştiriniz.

(2) LCD Arka ışıklandırması

Verici paneli üzerindeki LIGHT tuşuna bastığınızda LCD arka ışıklandırması açılacaktır ve10 saniye sonra otomatik olarak kapanacaktır.

(3) Kulaklık Fonksiyonu

Gürültülü ortamlarda çalışırken, hassasiyet göstermemek için kulaklık kullanınız.

(10)

(4) Ses Ayarı

Kablo ararken düzgün dinleyebilmek üzere alıcı üzerindeki ses ayar düğmesi ile ayarlama yapınız.

(5) Işıklandırma

Alıcının üzerinde 2 adet beyaz LED lamba bulunur.

Ambalaj içeriği 1. Verici x 1 2. Alıcı x 1

3. Bağımsız Kont. Birimi x 1 4. 9V Alkali batarya x 2 5. Kulaklık x 1

6. RJ11 kablo adaptörü x 1

7. Kablo adaptörü olarak krokodil pensi x 1pcs

8. RJ45 kablo adaptörü: 1 ad.

9. Kullanım Kılavuzu x 1 10. Taşıma çantası x 1 11. Renkli kutu x 1 PROBLEM Ç Ö ZME

Problem Ç özümü

Kablo haritalama yapılamıyor.

Verici bataryasını kontrol edin, zayıf olması durumunda bataryayı yenileyin.

Konnektörlerin doğru takıldığından emin olun.

Eğer yukarıdaki öneriler çözüm olmuyorsa tamir için yetkili satıcınıza cihazınızı teslim ediniz.

Kablo bulma için ton sinyalini alamıyor.

Verici bataryasını kontrol edin, zayıf olması durumunda bataryayı yenileyin.

Vericinin “SCAN” fonksiyonunda olduğundan emin olun.

Eğer yukarıdaki öneriler çözüm olmuyorsa tamir için yetkili satıcınıza cihazınızı teslim ediniz.

(11)

ton sinyalini alamıyor. sonuçlarını etkilememesi için bu cihazları kapatınız.

Kablo haritalama sonucu doğru değildir.

Konnektörlerin doğru takıldığından emin olun.

Konnektör sökme ve yeniden takma ile problem çözülmüyorsa cihazınız arızalanmış olabilir. Tamir için yetkili satıcınıza cihazınızı teslim ediniz.

Diğer problemler var. Eğer yukarıdaki öneriler çözüm olmuyorsa tamir için yetkili satıcınıza cihazınızı teslim ediniz.
