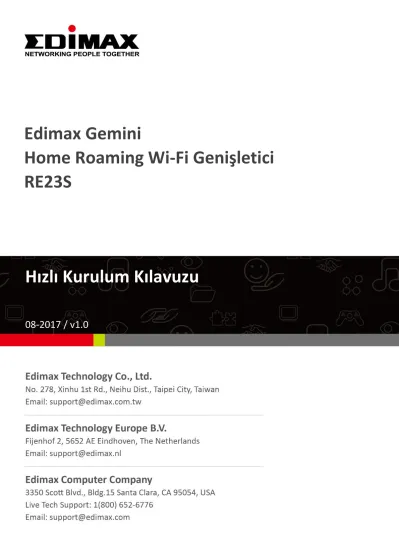

Edimax Gemini
Home Roaming Wi-Fi Genişletici RE23S
Hızlı Kurulum Kılavuzu
08-2017 / v1.0
1
1. Paket İçeriği
RE23S Anten (2 adet) Ethernet Kablosu
Erişim Anahtarı Kartı
Çok Dilli Hızlı Kurulum Rehberi (HKR) ve Kullanım
Kılavuzu CD'si
Hızlı kurulum rehberi (HKR)
2. RE23S genel bakış
①
WPS Düğmesi
②
LED: Güç, WPS, Sıfırlama
③
LED: Kablosuz
④
LAN Portu
(Gigabit Ethernet Portu)
⑤
Sıfırlama Düğmesi
2
3. LED Açıklaması
Simge LED Durum / Renk İşlev
Kablosuz
Açık / Yeşil Açık / Sarı
Yanıp Sönüyor / Kırmızı Kapalı
Mükemmel Performans İyi Performans
Zayıf Performans Sinyal Yok
Güç WPS Sıfırlama
Açık / Yeşil
Yavaş Yanıp Sönüyor / Yeşil Hızlı Yanıp Sönüyor / Yeşil Kapalı
Sistem Açık WPS Modu
Başlatılması veya Fabrika Varsayılan Ayarını Sıfırlanması
Güç Kapalı
4. Donanım Açıklaması
Port / Düğme Açıklama
LAN Portu
"Erişim Noktası Modu" için bu portu kablosuz geniş bant yönlendiricisine bağlayın
"Genişletici Modu” ayarlandığında bu port yalnızca LAN cihazlarında kullanılabilir
WPS Düğmesi WPS Fonksiyonu: WPS'i etkinleştirmek için bu düğmeye basın ve 1-3 saniye basılı tutun
Sıfırlama Düğmesi Fabrika Ayarlarına Döndürme: Bu düğmeye basın ve 10 saniyeden uzun bir süre boyunca basılı tutun
3
5. Kurulum
İstediğiniz kullanıma uygun kurulum talimatlarını seçin ve takip edin.
5.1 RE23S'nin Bir Erişim Noktası olarak Ayarlanması Senaryo 1: Bir Genel Yönlendirici kullanıyorsanız
Bu ayarla, kullanıcılar tüm ev çapında genişletilmiş kapsamın tadını çıkartabilirler. Erişim Noktası, aynen yönlendiriciniz gibi bağımsız bir kablosuz adı ve bağlantı şifresi ile ayarlanmalıdır. RE23S için bir ağ adı ve şifre ayarlamayla ilgili lütfen kullanım kılavuzuna bakın.
1. Adım: RE23S'nin çalıştırılması
RE23S'yi elektrik prizine takın ve Güç LED'inin yanmasını bekleyin.
2. Adım: RE23S'nin Bir Erişim Noktası olarak Ayarlanması:
1. İlgili LAN portunu kullanarak RE23S'yi LAN yönlendiriciye bağlayın.
2. RE23S otomatik olarak yönlendiricinize bağlanır
3. İnternet bağlantısını doğrulamak için kablosuz bir cihazı bağlayın.
NOT: İlgili erişim noktası için Wi-Fi kullanıcı adı ve şifresi paketteki Erişim Anahtarı Kartında bulunabilir.
Ö rnek:
4
Senaryo 2: Bir Edimax Roaming Router kullanıyorsanız
RE23S, Edimax Roaming Router'a (örn. Edimax RG21S Roaming Router) bağlandığında, cihazlar tek BİR ağ adı ve şifresi ile kablosuz iletişim şebekesi dahilinde kesintisiz bağlantının keyfini çıkartabilir.
1. Adım: RE23S'nin çalıştırılması
RE23S'yi elektrik prizine takın ve Güç LED'inin yanmasını bekleyin.
2. Adım: RE23S'nin Bir Erişim Noktası olarak Ayarlanması:
1. İlgili LAN portunu kullanarak RE23S'yi LAN yönlendiriciye bağlayın.
2. RE23S otomatik olarak yönlendiricinize bağlanır
3. İnternet bağlantısını doğrulamak için kablosuz bir cihazı bağlayın.
Tebrikler!
Tüm Ev Wi-Fi sistemi kurulumu tamamlandı! Kullanıcıların Wi-Fi sisteminize ulaşması için bir ağ adı ve şifre gereklidir.
5
5.2 RE23S'nin Bir Genişletici olarak Ayarlanması Senaryo 3: Bir Genel Yönlendirici kullanıyorsanız
Bu ayarla, kullanıcılar tüm ev çapında genişletilmiş kapsamın tadını çıkartabilirler. Genişletici, aynen
yönlendiriciniz gibi bağımsız bir kablosuz adı ve bağlantı şifresi ile ayarlanmalıdır. RE23S için bir ağ adı ve şifre ayarlamayla ilgili lütfen kullanım kılavuzuna bakın.
1. Adım: RE23S'nin çalıştırılması
RE23S'yi Wi-Fi yönlendiricinin yakınındaki bir elektrik prizine takın ve Güç LED'inin yanmasını bekleyin.
Adım 2 seçenek A: RE23S'nin WPS kullanarak bir Genişletici olarak ayarlanması:
1. Yönlendiricide WPS fonksiyonunu açın (örn. yönlendiricideki WPS düğmesini basılı tutun).
2. RE23S'nin WPS düğmesine basın ve basılı tutun. Güç LED'i yavaşça yanıp sönmelidir.
3. Bir sinyal olduğundan emin olmak için RE23S'nin Wi-Fi LED'ini kontrol edin. LED yanmıyorsa genişleticiyi daha yakına getirin ve yenşden deneyin.
6
Adım 2 seçenek B: RE23S'nin IQ kurulumu kullanılarak bir Genişletici olarak ayarlanması:
1. Bir Wi-Fi özellikli cihazı RE23S'e bağlayın:
SSID Edimax_**_** seçeneğini arayın ve şifreyi girin.
(Wi-Fi SSID ve şifre Erişim Anahtarı Kartı üzerinde yazılıdır).
2. Bir web tarayıcı açın ve http://edimax.setup adresini girin veya sağdaki QR-Kodunu tarayın ve Get Started (Başlarken) ögesine tıklayın.
3. Kuruluma devam etmek için, aşağıdaki resimde gösterildiği gibi Yes, I need a Wi-Fi Extender(Evet, bir Wi-Fi Genişleticisine ihtiyacım var) ögesini seçin:
4. Kurulumu tamamlamak için ekranda görünen talimatlara uyun.
5. Bir sinyal olduğundan emin olmak için RE23S'nin Wi-Fi LED'ini kontrol edin. LED yanmıyorsa genişleticiyi daha yakına getirin ve yenşden deneyin.
Not:
http://edimax.setup adresine
erişemiyorsanız, lütfen Wi-Fi özellikli cihazınızın dinamik IP adresi kullanacak şekilde
ayarlandığından emin olun. Ayrıntılı bilgi için kullanım kılavuzuna bakın.
7
3. Adım: RE23S'nin yerinin değiştirilmesi
1. İstediğiniz kapsamı sağlamak için RE23S'nin yerini değiştirin.
2. Konumun uygun olup olmadığına karar vermek için Wi-Fi LED davranışını inceleyin.
Maksimum kapsamı sağlamak istiyorsanız RE23S için sinyal gücünün İyi Performans durumunda olduğu bir konumu tercih edin (Wi-Fi Yönlendirici ile daha az çakışma).
NOT:
Wi-Fi LED'i Bağlantı Kalitesi Açık / Yeşil Mükemmel Performans
Açık / Sarı İyi Performans Yanıp Sönüyor
/ Kırmızı
Zayıf Performans
Kapalı Sinyal Yok
8
Senaryo 4: Bir Edimax Roaming Router kullanıyorsanız
RE23S, Edimax Roaming Router'a (örn. Edimax RG21S Roaming Router) bağlandığında, cihazlar tek BİR ağ adı ve şifresi ile kablosuz iletişim şebekesi dahilinde kesintisiz bağlantının keyfini çıkartabilir.
1. Adım: RE23S'nin çalıştırılması
RE23S'yi Wi-Fi yönlendiricinin yakınındaki bir elektrik prizine takın ve Güç LED'inin yanmasını bekleyin.
2. Adım: RE23S'nin WPS kullanarak bir Genişletici olarak ayarlanması:
1. Yönlendiricide WPS fonksiyonunu açın (WPS düğmesini 3 saniye süreyle basılı tutun).
2. Bu 2 dakika süresince RE23S'nin WPS düğmesine basın ve basılı tutun. Güç LED'i yavaşça yanıp sönmelidir.
3. Bir sinyal olduğundan emin olmak için RE23S'nin Wi-Fi LED'ini kontrol edin. LED yanmıyorsa genişleticiyi daha yakına getirin ve yenşden deneyin.
9
3. Adım: RE23S'nin yerinin değiştirilmesi
1. İstediğiniz kapsamı sağlamak için RE23S'nin yerini değiştirin.
2. Konumun uygun olup olmadığına karar vermek için Wi-Fi LED davranışını inceleyin.
Maksimum kapsamı sağlamak istiyorsanız RE23S için sinyal gücünün İyi Performans durumunda olduğu bir konumu tercih edin (Wi-Fi Yönlendirici ile daha az çakışma).
NOT:
Wi-Fi LED'i Bağlantı Kalitesi Açık / Yeşil Mükemmel Performans
Açık / Sarı İyi Performans Yanıp Sönüyor
/ Kırmızı
Zayıf Performans
Kapalı Sinyal Yok
Tebrikler!
Tüm Ev Wi-Fi sistemi kurulumu tamamlandı! Kullanıcıların Wi-Fi sisteminize ulaşması için bir ağ adı ve şifre gereklidir.
Daha Fazla Kapsama!
Evinizin bazı alanlarında daha iyi kapsama alanı gerektiğini düşünüyorsanız, ilave Edimax genişleticiler kurulabilir! Ekstra genişleticiler kurmak için Adım 1 ila 3'ü izleyin. Aşağıda bir kapsama planı örneği gösterilmiştir:
10
Senaryo 5: Bir Edimax Olmayan Roaming Router
kullanıyorsanız fakat yine de Roaming Özelliği istiyorsanız
Senaryo 1'de olduğu gibi, Erişim Noktası, aynen
yönlendiricinizle aynı şekilde bağımsız bir kablosuz adı ve bağlantı şifresi ile ayarlanmalıdır (kullanım kılavuzuna bakın). Bununla birlikte roaming işlevine sahip olmaya devam etmek istiyorsanız, erişebilmek için ilave RE23S kurulabilir.
1. Adım: Ana RE23S'yi çalıştırın
RE23S'yi elektrik prizine takın ve Güç LED'inin yanmasını bekleyin.
2. Adım: RE23S'nin Bir Erişim Noktası olarak Ayarlanması:
1. İlgili LAN portunu kullanarak ana RE23S'yi LAN yönlendiriciye bağlayın.
2. RE23S otomatik olarak yönlendiricinize bağlanır
3. İnternet bağlantısını doğrulamak için kablosuz bir cihazı bağlayın.
3. Adım: Bağımlı RE23S'yi çalıştırın
İkinci RE23S'yi Wi-Fi yönlendiricinin yakınında konumlandırarak çalıştırın ve Güç LED'inin yanmasını bekleyin.
11
4. Adım: Bağımlı RE23S'nin WPS kullanarak bir Genişletici olarak ayarlanması:
1. Ana RE23S'de WPS fonksiyonunu açın (WPS düğmesini 3 saniye süreyle basılı tutun).
2. Bu 2 dakika süresince bağımlı RE23S'nin WPS düğmesine basın ve basılı tutun. Güç LED'i yavaşça yanıp sönmelidir.
3. Bir sinyal olduğundan emin olmak için RE23S'nin Wi-Fi LED'ini kontrol edin. LED yanmıyorsa genişleticiyi daha yakına getirin ve yenşden deneyin.
5. Adım: Bağımlı RE23S'nin yerinin değiştirilmesi
1. İstediğiniz kapsamı sağlamak için bağımlı RE23S'nin yerini değiştirin.
2. Konumun uygun olup olmadığına karar vermek için Wi-Fi LED davranışını inceleyin.
Maksimum kapsamı sağlamak istiyorsanız RE23S için sinyal gücünün İyi Performans durumunda olduğu bir konumu tercih edin (Ana RE23S ile daha az çakışma).
NOT:
Wi-Fi LED'i Bağlantı Kalitesi Açık / Yeşil Mükemmel Performans
Açık / Sarı İyi Performans Yanıp Sönüyor
/ Kırmızı
Zayıf Performans
Kapalı Sinyal Yok
Daha Fazla Kapsama!
Evinizin bazı alanlarında daha iyi kapsama alanı gerektiğini düşünüyorsanız, ilave Edimax genişleticiler kurulabilir! Ekstra genişleticiler kurmak için Adım 3 ila 5'ü izleyin. Aşağıda bir kat planı örneği gösterilmiştir:
12
Bu senaryo dahilinde dolaşım özelliğini kullanabilmek için, ana RE23S'nin Wi-Fi ağını (onun Wi-Fi ağ adı ve şifresi) kullanmanız önerilir.
13
Sıkça Sorulan Sorular (FAQ)
1. Tarayıcıda http://edimax.setup adresini ziyaret ettiğimde oturum açma sayfasını göremiyorum, ne yapmalıyım?
A: Durumu düzeltmek için aşağıdaki yöntemlerden herhangi birini deneyebilirsini:
- Bilgisayarınızın RE23S kablosuz ağına bağlı olduğundan emin olun.
- Bilgisayarınızda "Otomatik olarak bir IP adresi al" ve "DNS sunucu adresini otomatik olarak al" seçeneklerinin etkin olduğundan emin olun.
2. Artık RE23S'ye erişemiyorum. Sanırım kurulum aşamasında RE23S şifresi veya güvenlik anahtarını hatalı girdim (Yönlendirici güvenliği olarak WEP kullanıyorum). Ne yapabilirim?
A: RE23S şifre doğrulaması yapmadığı için hatalı şifre girdiğinizde kablosuz cihazınız RE23S'den doğru IP adresini alamaz. Lütfen RE23S'yi fabrika ayarlarına döndürün ve kurulumu yeniden yapın.
3. RE23S'yi fabrika ayarlarına nasıl döndürürüm?
A: Güç LED'i yavaşça yanıp sönene kadar Sıfırlama düğmesine 10 saniyeden uzun bir süre boyunca basılı tutun.
4. Oturum açma şifremi unutursam ne yapmalıyım?
A: Oturum açma şifresini yeniden almanın yolu yoktur, lütfen RE23S'yi fabrika ayarlarına döndürün ve kurulumu yeniden yapın.
5. Varsayılan web oturumu kullanıcı adı ve şifresi nedir?
A: Varsayılan web oturumu kullanıcı adı "admin", şifresi ise "1234"tür.
6. Kablosuz ağ şifremi unutursam ne yapmalıyım?
A: Varsayılan kablosuz ağ adı ve güvenlik anahtarı cihazınızdaki etikette yazılıdır, şifre değiştirilirse lütfen bilgisayarınızı bir Ethernet kablosu kullanarak RE23S'ye bağlayın ve aşağıdaki adımları izleyin:
1. Lütfen http://edimax.setup adresini girin ve kullanıcı adı ve şifrenizle oturum açın.
2. 2.4G kablosuzda kablosuz ağ şifrenizi yeniden almak veya sıfırlamak için 2.4GHz Wireless > Basic Setting (2.4GHz Kablosuz> Temel Ayarlar) bölümüne gidin.
5G kablosuzda kablosuz ağ şifrenizi yeniden almak veya sıfırlamak için 5GHz Wireless > Basic Setting (5GHz Kablosuz> Temel Ayarlar) bölümüne gidin.
7. Ev planım senaryoda özetlenenlerle aynı değil, bu durumda ne yapabilirim?
A: Birçok farklı ev tasarımının mevcut olduğunu anlıyoruz ve bu nedenle farklı ağ dağıtımları olabileceğini göstermek için aşağıdaki hızlı bağlantıyı sunuyoruz: http://www.edimax.com/landing/gemini-whole-home-wifi
8. Kablosuz ağım için dolaşım işlevi neden çalışmıyor?
A: Bunun birden fazla nedeni olabilir:
1. Edimax Olmayan Yönlendirici: Kablosuz ağ yönlendiriciniz Edimax haricinde bir yönlendirici ise, sadece yönlendiriciniz dahilindeki kapsama alanlarına girerseniz dolaşım işlevi çalışmaz.
14
2. Kurulum Tamamlanmamış: Kurulum sırasında bir veya iki önemli adım atlanmış olabilir (örn. cihazın yerini değiştirildiğinde Wi-Fi LED'inin yanmıyor olması hiçbir bağlantı olmadığını gösterir). Lütfen 5. Kurulum bölümünde özetlenen kurulum adımlarına geri dönün ve ağınız için uygun bir senaryo seçin.
Lütfen daha fazla bilgi için kullanıcı kılavuzuna başvurun veya aşağıya bakın.
9. Daha fazla bilgi almam mümkün mü?
A: Daha fazla bilgiye ulaşabileceğiniz bir sürü yol mevcuttur:
1. RE23S Kullanım Kılavuzunu indirmek için sağdaki QR kodunu okutun (akıllı telefon, tablet, PC vb. ile) ve indirme simgesine tıklayın veya
2. Aşağıdaki bağlantıyı ziyaret edin ve RE23S Kullanım Kılavuzunu indirmek için indirme simgesine tıklayın:
http://www.edimax.com/edimax/download/download/data/edimax/global/download/for_home/wi-fi_ran ge_extenders/wi-fi_range_extenders_ac2600/re23s or
3. Teknik destek için aşağıdaki destek bilgisine tıklayarak en yakınınızdaki teknik destek ekibini bulabilir ve anında destek alabilirsiniz
http://www.edimax.com/edimax/post/post/data/edimax/global/worldwide_contact/
