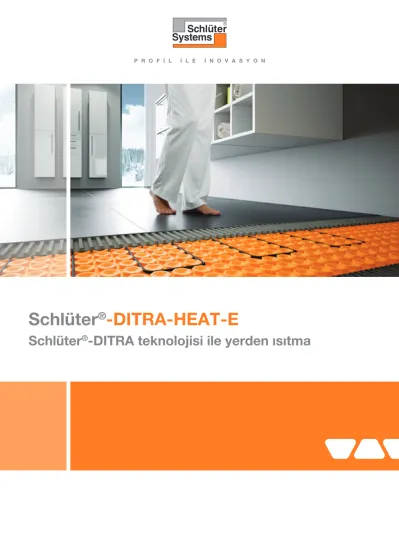

Schlüter -DITRA-HEAT-E. Schlüter -DITRA teknolojisi ile yerden ısıtma

Schlüter ^® -DITRA-HEAT-E

Schlüter ^® -DITRA teknolojisi ile yerden ısıtma

Schlüter ^® -DITRA-HEAT-E

Schlüter^®-DITRA-HEAT-E, zemininizi hızlı bir șekilde sıcacık hale getirebilecek olan, elektrikli bir yerden ısıtma sistemidir. Schlüter^®-DITRA-HEAT- E'nin ısıtma kabloları, ayırma membranının zemini derhal ısıtması gereken bölgelerine döșenmektedir. Sıcaklık ve ısıtma zamanlarının Schlüter zemin sıcaklık termostatlarının esnek bir șekilde ayarlanabilmesi sayesinde Schlüter^®-DITRA-HEAT-E istediğiniz zaman ve istediğiniz yerde seramikleri ısıtabilmektedir.

İkna eden argümanlar:

 Hızlı ve rahat bir șekilde sıcaklık sağlar

 Isıtılacak olan alanlar bireysel isteklere göre ayarlanabilmektedir.

 Düșük yapı yüksekliği sayesinde restorasyonlar için ideal bir sistemdir.

 Tanıdığınız DITRA teknolojisi ile donatılmıștır.

 Sorunlu zeminlerde de seramik ısıtması sağlanabilir.

Seramik ve doğal tașlar için elektrikli yerden ısıtma

File içerisine entegre ısıtma kabloları ile çalıșılan geleneksel sistemlerin aksine Schlüter^®-DITRA-HEAT-E'nin ısıtma kabloları, ayırım membranına döșenmektedir. Bu da ısıtılması gereken yüzeylerde çok büyük bir hareket kabiliyeti sağlamaktadır. DITRA-HEAT' in çatlakları absorbe edebilme özelliği sayesinde ahșap konstrüksiyon, yeni atılan șaplar vb sorunlu zeminler de döșenebilmekte olup, seramik üzerinde veya ısıtma kablola- rında herhangi bir sorun yașanmamaktadır. Ve tabii ki Schlüter^®-DITRA teknolojisi sayesinde hızlı ısı değișimine dayalı çatlama risklerini de engellemiș olursunuz.

Yapı yüksekliğinin çok düșük olması sayesinde (ayrıma membranı ve ısıtma kablosu toplam 5,5 mm) Schlüter^®-DITRA-HEAT-E üzerinde kolay- ca ilave çalıșmalar yapılabilmektedir. Dolayısıyla restorasyon ve yenileme çalıșmaları için ideal bir zemin hazırlamaktadır. Diğer bir avantajı ise, ısıtma kabloları seramik yapıștırıcısıyla ayırma membranına sabitlendiği için, seramik tabakasının hemen altında kalmakta olup, ısıyı hızlı ve etkili șekilde yayabilmesidir.

Düșük yatırım masrafl arı ve yan giderleri sayesinde elektronik bir zemin ısıtması oldukça "karlı" bir iștir.

Elektronik yerden ısıtma sistemleri hangi zamanlarda uygundur?

Schlüter^®-DITRA-HEAT-E așağıdaki örneklere uygun ısıtıcı olarak görünmektedir:



tam teșekküllü bir ısıtma sistemine ilaveten salon ve banyodaki seramiklerin yerden ısıtması (yalın ayak gezilen alanlar)



ısıtma enerjisi ihtiyacı çok düșük olan binalara (örneğin pasif enerji evleri) yedek ısıtma



Yazlık gibi, yılın belirli zamanlarında kullanılan binaların geçici olarak ısıtılması Elektronik yerden ısıtma sistemleri, yüksek ișletme masrafl arı nedeniyle tam teșekküllü ısıtma sistemi olarak ancak belirli koșullara göre tercih edilmektedir. Bu konuda seramik termal zemini Schlüter^®-BEKOTEC-THERM ile etkili bir yüzey ısıtması tercih edilebilir.

Schlüter

^®

-DITRA-HEAT-E'in avantajları:

Yumușak yayılma șekli sayesinde

Hoș bir oda sıcaklığı.

Tam isabetli kumanda imkanı

Hoș bir duygu veren sıcaklık, dijital termostat sistemi sayesinde her odadan konforlu bir șekilde ayarlanabilmektedir.

Düșük maliyet

Alım, uygulama ve bakımda düșük maliyetler.

Uzun ömürlü

Elektronik zemin ısıtmaları uzun bir kullanım ömrüne sahiptir.

Bakım gerektirmez

Yıpranma veya așınma sorunları olușmadığı sürece bu sistem bakım gerektirmemektedir.

Rahat ve ilave çalıșmalar

Kolay ve hızlı bir șekilde kurulabilmektedir. Düșük yapı yüksekliğine sahiptir (Ayırma membra- nı ısıtma kabloları ile beraber 5,5 mm).

Döșenmesi kolay

Isıtma kabloları ayırım membranına döșenir ve seramikler de ince yapıștırıcı tabakası ile sis- temin üzerine uygulanır. Diğer ısıtma membranlarındaki gibi ısıtılmayan yüzeylerin kazılmasına gerek yoktur.

Pratik komple setler

Schlüter-Systems olağan oda koșulları için bütün sistem bileșenlerini kapsayan pratik setler sunmaktadır.

Alerjisi olanlar için uygun

Oda, diğer yerden ısıtma sistemine göre ısıtılıp alerjilere neden olabilecek maddelerin yayıl- masını engellemektedir.

Schlüter^®-DITRA-HEAT-E

Schlüter

^®

-DITRA-HEAT-E-HK

Schlüter^®-DITRA-HEAT-E-HK Schlüter^®- DITRA-HEAT ayırma membranındaki döșe- meler için tek tarafl ı bağlantı yeri olan elektrikli ısıtma kablosudur.

(Teknik data 6.4)

Schlüter

^®

-DITRA-HEAT

Schlüter^®-DITRA-HEAT arka tarafında a- deransı sağlayan özel elyaf bulunan, kabarcık yüzeyli bir polipropilen membrandır. Ayırma ve buhar basıncı dengeleme özelliği olan se- ramik kaplamaları için evrensel bir tabakadır ve zemini ısıtmak için sisteme uygun ısıtma kablolarını kabul etmektedir.

(Teknik data 6.4)

Isıtma kablosu

5,5 mm

Schlüter

^®

-DITRA-HEAT-MA

Polipropilen membran

L x B = m² Art.-Nr. PL =

St.

0,8 x 1 = 0,8 DH5 MA 100 Paket = 10 Ad.

Schlüter

^®

-DITRA-HEAT

Polipropilen rulo

L x B = m² Art.-Nr. PL =

Rolle 12,5 x 1 = 12,5 DH5 12M 6

Schlüter

^®

-DITRA-HEAT-E-HK

Isıtma kablosu

L = m m² olarak

ısıtılan alan Vat Art.-No. P = Ad.

12,07 1,1 150 DH E HK 12 10

17,66 1,6 225 DH E HK 17 10

23,77 2,2 300 DH E HK 23 10

29,87 2,7 375 DH E HK 29 10

35,97 3,3 450 DH E HK 35 10

41,56 3,8 525 DH E HK 41 10

47,67 4,4 600 DH E HK 47 10

53,77 5,0 675 DH E HK 53 10

59,87 5,5 750 DH E HK 59 10

71,57 6,6 900 DH E HK 71 10

83,77 7,7 1050 DH E HK 83 10

95,47 8,8 1200 DH E HK 95 10

107,67 10,0 1350 DH E HK 107 10

Bilgi: Isıtma kablosunu seçerken lütfen tablodaki ısıtılan m² alanının, oda büyüklüğünü belirtmediğine dikkat edin. Isıtılan alanın tespiti için örne- ğin kenar bölgeler ve yerleștirme bölgeleri gibi ısıtılan alanlar oda büyüklüğünden düșülmemelidir.

Ürüne genel bakıș

Dijital zemin ısı termostatı

Schlüter

^®

-DITRA-HEAT-E-FF

Schlüter^®-DITRA-HEAT-E-FF Schlüter^®- DITRA-HEAT-E zemin ısıtması için bir rezerve (4 m) sensördür. Bu düzenek zemin ısıtma termostat setindeki sensöre boș hazne ol- maksızın ince tabakaya yerleștirildiği taktirde emniyet rezervi olarak vazife görmektedir.

(Teknik data 6.4)

Schlüter

^®

-DITRA-HEAT-E-RS

Schlüter^®-DITRA-HEAT-E-RS Schlüter^®- DITRA-HEAT-E zemin ısıtması için dijital bir zemin ısıtma termostatıdır. Zamanlı kuman- dası olan zemin ısıtma termostatının rahat programlanması için kumanda seti hazne- sinden çıkarılabilmektedir. Bu termostat set halinde uzaktan kumanda, boș hazne ku- manda-gövdesi ve bağlantı kutularıyla birlik- te tedarik edilmektedir.

(Teknik data 6.4) Montaj seti

Sensör

Schlüter

^®

-DITRA-HEAT-E-RS

Dijital zemin ısı termostat seti (230 V), sensörlü

Art.-Nr. P =

Set

DH E RS 230D / BW 10

Schlüter

^®

-DITRA-HEAT-E-FF

Zemin ısıtması için sensör (4 m)

Art.-Nr. P =

Ad.

DH E ZRFF 10

Ürüne genel bakıș

Schlüter

^®

-DITRA-HEAT-E-S1

Schlüter^®-DITRA-HEAT-E-S1'ın içindekiler:

• 5,6 m²'lik alanlar için 7 adet Schlüter^®- DITRA-HEAT-MA ayırma membranı

• 3,8 m² ısıtmalı alanlar için Schlüter^®- DITRA-HEAT-E-HK ısıtma kabloları

• 1 Schlüter^®-DITRA-HEAT-E-RS termostat seti

Schlüter

^®

-DITRA-HEAT-E-S2

Schlüter^®-DITRA-HEAT-E-S2'ın içindekiler:

• 8,0 m²'lik alanlar için 10 adet Schlüter^®- DITRA-HEAT-MA ayırma membranı

• 5,5 m² ısıtmalı alanlar için Schlüter^®- DITRA-HEAT-E-HK ısıtma kabloları

• 1 Schlüter^®-DITRA-HEAT-E-RS termostat seti

Schlüter

^®

-DITRA-HEAT-E Komple setler

Olağan büyüklükteki odaların yerden ısıtması için pratik setler bulunmaktadır.

Bu sete dahil olan bileșenler:

• Schlüter^®-DITRA-HEAT-MA ayırma membranları

• Schlüter^®-DITRA-HEAT-E-HK ısıtma kabloları

• Schlüter^®-DITRA-HEAT-E-RS termostat seti

Bu setlerde yerden ısıtma için gerekli olan bütün malzemeleri kullanıșlı bir paket halinde temin edebilirsiniz.

Bundan sonra sadece seramik ve yapıștırıcılarla ilgilenmeniz gerekecektir.

+ +

=

Schlüter

^®

-DITRA-HEAT-E-S1/S2

Komple sistem m² olarak ayrılmıș

alan

m² olarak ısıtılan

alan Art.-No. P = Set

5,6 3,8 DH S1 7

Ürüne genel bakıș

7  b 1

6  b

6  a 7  a

8

3  b 4 5

3  a

Sensor L N N

230V~ 50Hz L PEL

N N

PE

***

L *

PE N

* **

12 11

10 9 8 6 7 5 4 3 2 1

2

c

a b

B1 B2 B3

B1 B0

2,25 m

0,6 m

B1 B2 B3

B1B0 2,25 m

3 3 3

 

✓

Uygulama

1

VDE 0100-701 göre koruma bölgeleri. Zemin ısı düzenlemesinin konumlandırılması B0, B1 ve B2 alanlarında geçerlidir.

Zemin sensörünün konumlandırılması

2

a) Schlüter^®-DITRA-HEAT-E

b) Zemin sensörü, koruma haznesine döșenmiș c) Zemin sıcaklığı termostatı

Sensörün konumlandırılması iki ısıtma kablosu- nun ortasındadır (ișaretleyin).

3

Varyasyon A: Sıcaklık termostatı, zemin sensörü koruma haznesinin içinde sensör kova- nıyla birlikte zeminin içine Schlüter^®-DITRA-HEAT ayırma membranının hemen altına konumlandı- rılmaktadır. Sensör, koruma haznesinin içinden geçirilir ve ardından kovanı üzerine itilir. Koruma haznesi ve sensör kovanı, termostat ile birlikte gönderilmektedir.

3

Varyasyon B: Sensörün konumlandırılması, daha yeni hazırlanmıș olan Schlüter^®- DITRA-HEAT ayırım membranının içine uygulanabilmektedir. Bu durumda sensör direkt ince sıva tabakasına yerleștirildiği ve değiști- rilemeyeceği için yedek sensörün monte edilmesi gerekmektedir.

4

Zemin sensörünün – yukarıda tarif edildiği gibi – konumlandırılmasından sonra zemine uygun bir tarakla ince bir sıva çekilir (6 x 6 mm).

5

Hazır ölçüsüne göre kesilmiș olan Schlüter^®- DITRA-HEAT her yeri kapsayacak șekilde tașıyıcı keçeyle birlikte yayılmıș olan yapıștırıcıya yerlești- rilip derhal basınçlı bir rulo mekanizmasıyla tek bir yöne çalıșılarak yapıștırıcıya bastırılır. Yapıștırıcının açık durduğu süre dikkate alınmalıdır. Rulo ürün- lerinin döșenmesinde Schlüter^®-DITRA-HEAT'i yerleștirme așamasında doğru șekilde ve çekip hafif gererek ayarlamakta fayda vardır. Daha kolay bir uygulama için yardımcı elemanla birlikte çalıșmak yararlı olabilir. Membran veya șeritler birbirine dokunacak șekilde peș peșe dizilmelidir.

• Döșenmiș olan Schlüter^®-DITRA-HEAT'in hasar görmesini veya zeminden ayrılmasını önlemek konusunda örneğin yürüme tahtaları- nın (bilhassa malzemenin tașıma merkezinde) yerleștirilmesi mekanik yüklenmeleri önleyebil- mektedir.

6

a) Schlüter^®-DITRA-HEAT membranının döșenmesinden hemen sonra ısıtma kabloları bir rulo veya tahta mala mekanizmasıyla kabarcıklar arasına yerleștirilebilir.

7 

a) Ayırım membranındaki kabarcıkların mesa- fesi 3 cm'dir. Isıtma kablolarının döșeme mesafesi 9 cm (her üçüncü kabarcık) olmak üzere uygulanmalı ve kesinlikle kesilme- melidir.

7

b) Mesafeler daha kısa tutulduğunda ısı yükselip inșaat yapısına zarar verebilmektedir.

Isıtma kabloları birbirine dokunmamalı veya üst üste binmemelidir.

Döșeme çalıșmaları esnasında ısıtma kabloları- nın üstüne direkt olarak basılmamasına dikkat edilmelidir.

8

Isıtma kablosundan bağlantı kanalına olan geçiș, çizimde gösterildiği șekilde ișaretlenmek- tedir. Geçiș üzerinde "Übergang/Connection"

diye bir uyarı yer almaktadır. Bağlantı hattının devamında "Kalt/Cold" uyarısı bulunlmaktadır. Bu soğuk hat (4 m) uzatmasız șekilde direkt olarak prize veya termostata bağlanmaktadır. Soğuk hattın kısaltılması ise soğuk-sıcak-geçișine (Übergang/Connection) 1,00 m kalaya kadar yapılabilmektedir.

Isıtma kablosunun kısaltılması imkansızdır.

Soğuk hatlar, yerden duvara kadar olan geçiș bölgelerinden, duvar bağlantı kutusuna kadar bir koruma borusu içinde götürülmelidir. Soğuk hat uçları, termostat düzeneğinin üzerinde bağlı olan 230V gerilim hattına bağlanmalıdır. Isıtma kab- losunun koruma ağ hattı koruma kanalıyla bağ- lanır. Schlüter ısıtma kabloları yalnız Schlüter^®- DITRA-HEAT-E zemin ısıtma düzenleyicisiyle (ürün No HER 230D/BW) çalıștırılabilmektedir.

Isıtma kabloları ince sıvayla döșenmeden önce yalıtım kontrolü yapılmalı, ısıtma kablolarının mukavemet değeri ölçülmeli ve ekteki denetleme protokolüne kaydedilmelidir.

Soğuk hatların bağlantısı



Soğuk hat uçları resimde gösterildiği gibi termostatın duvar bağlantı kutusuna bağlanmak- tadır.

!Birçok ısıtma kablosunun bağlanması ise paralel șekilde gerçekleștirilmektedir.

Termostat düzeneğinin devre kontağındaki aza- mi elektrik uyarısına riayet edilmelidir!

L = Termostat düzeneğinin üzerinde devrede olan fazlar (230V) için kelepçe. Termostattaki yüklenme/load bağlantısı

* Kablo yalıtımlıdır

PE = Soğuk hattın hat koruma için olan șemsi- ye-bağlantı kelepçesi ve Fİ gözetimi

** Kablo yalıtımlıdır

N = Soğuk hattın sıfır hattının bağlantı kelepçesi * Kablo yalıtımlı değildir.

Bilgi: Schlüter-DITRA-HEAT abP'e göre bir

Schlüter^®-DITRA-HEAT'in üzerine döșenmelidir (bkz ilgili ürün bilgi kitapçığı 8.1 Schlüter^®-KERDI).

Isıtma kablolarının döșenip kontrol edilmesinden sonra seramikler ilgili kaplamanın ihtiyacıyla uyumlu bir ince sıva tabakasıyla ince tabaka yöntemine göre yerleștirilebilmektedir. Ayırım membranının üstünü yapıștırıcıyı malanın dișsiz tarafıyla düzltmek (ısıtma kabloları ve kabarcıklar tamamen seramik yapıștırıcısıyla kaplanmalıdır) ve ardından aynı hamlede ince sıva tabakasını, malanın dișli tarafıyla taramakta fayda vardır. Sera- mikler burada hemen hemen her yeri kapsayacak șekilde yerleștirilmelidir. Malanın dișlerinin derinliği seramiğin ebadıyla uyumlu olmalıdır. İnce sıva tabakasının döșeme süresine dikkat edilmelidir.

• Alan sınırlama, kenar ve bağlantı bitișleri șeklindeki hareket aralıkları için 6.4 Schlüter^®- DITRA-HEAT bilgi kitapçığındaki uyarılar dik- kate alınmalıdır.

Bilgi: Schlüter^®-DITRA-HEAT ile bağlantılı olarak uygulanan yapıștırıcı tabakası ile kaplama malze- mesi ilgili kullanım alanı için uygun olmalı ve ilgili ihtiyaçları karșılayabilmelidir.

Isıtma kablolarının kaplanması

VDE/EN talimatlarında (60335-2-96-2002) ısıtma kablosu 5 mm ile kaplanmalıdır. 50˚C'lik bir sürekli sıcaklık korunmalıdır.

Zemin yapısına dair örnek



Dijital zemin sıcaklık termostatı Schlüter^®-DHER230D/BW 1. Șap

2. Schlüter^®-DITRA-HEAT 3. Isıtma kablosu

4. Isıya karșı dayanıklı ince yapıștırıcı tabakası 5. Zemin sensörü

6. Seramikler 7. Bağlantı profili 8. Taban

9. Soğuk hat koruma borusu 10. Sensör koruma borusu 11. Duvar

12. Kasa zemin sıcaklık termostatı



Termostatın kurulumu – termostat kurulumu ve ayarlarıyla ilgili diğer bilgiler için termostatın ekindeki talimatlara bakınız.

*** = Sensör

Elektrik bağlantısı uzman elemanlar tara- fından uygulanmalıdır.

Uygulama

Banyo 2 x 4 m

Schlüter

^®

-DITRA-HEAT-E-S2

Komple Set 2:

8 m² ayrım membranlı zemin alanı,

Lavabo, küvet ve klozet önünde 5,5 m² ısıtmalı alan.

Yerleștirme örnekleri

Misafir banyosu 2 x 2,5 m Schlüter

^®

-DITRA-HEAT-E-S1

Komple Set 1:

5 m² ayrım membranlı zemin alanı,

Lavabo ve klozet önünde 3,8 m² ısıtmalı alan.

Giriș bölümünde termostat düzeneği.

Hol 3 x 5,6 m

Schlüter

^®

-DITRA-HEAT-E-S1 + Schlüter

^®

-DITRA-HEAT

Set 1+1 rulo:

16,8 m² ayrım membranlıı zemin alanı, Daire giriși önünde önünde 3,8 m² ısıtmalı alan mümkün.

Giriș bölümünde termostat düzeneği.

Ürüne genel bakıș

Bilgi.

Öğrenmek istediğiniz daha fazla bilgi için:

Sizi Schlüter-Systems ürünleri hakkında meraklandırmayı bașardık mı?

O zaman daha fazla bilgi almak isteyeceksiniz. Bu da en hızlı șekilde internet üzerinden olabilmektedir.

www.schluter.com.tr adresinden bir tık’la daha fazla bilgiye ulașabilirsiniz.

i

Hatalar, baskı hataları ve değișiklikler, ürün gelișimi ya da teslim șartlarına göre saklı tutulur.

Renkler ve temsili resimler basım tekniklerine göre farklılık gösterebilir.
