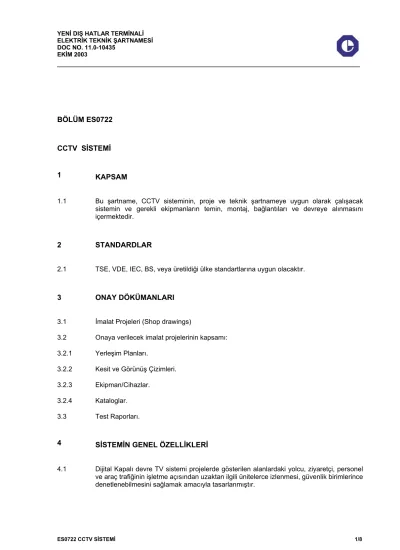

BÖLÜM ES0722
CCTV SİSTEMİ
1 KAPSAM
1.1 Bu şartname, CCTV sisteminin, proje ve teknik şartnameye uygun olarak çalışacak sistemin ve gerekli ekipmanların temin, montaj, bağlantıları ve devreye alınmasını içermektedir.
2 STANDARDLAR
2.1 TSE, VDE, IEC, BS, veya üretildiği ülke standartlarına uygun olacaktır.
3 ONAY DÖKÜMANLARI
3.1 İmalat Projeleri (Shop drawings)
3.2 Onaya verilecek imalat projelerinin kapsamı:
3.2.1 Yerleşim Planları.
3.2.2 Kesit ve Görünüş Çizimleri.
3.2.3 Ekipman/Cihazlar.
3.2.4 Kataloglar.
3.3 Test Raporları.
4 SİSTEMİN GENEL ÖZELLİKLERİ
4.1 Dijital Kapalı devre TV sistemi projelerde gösterilen alanlardaki yolcu, ziyaretçi, personel ve araç trafiğinin işletme açısından uzaktan ilgili ünitelerce izlenmesi, güvenlik birimlerince denetlenebilmesini sağlamak amacıyla tasarlanmıştır.
4.2 Sistem ana üniteleri; havalimanı binası +4.50 katında güvenlik odasında bulunacaktır.
Sistem dijital ana kontrol merkezi, tali kontrol merkezleri ve uzak kumanda ünitelerinden ve gözlem birimleri gibi ana ekipmanlardan oluşacaktır.
4.3 Dijital Kapalı devre TV sistemi mevcut gün ışığı, aydınlatma armatürleri ile aydınlatılmış ve sınırlı emniyet aydınlatma koşulları dahil her türlü aydınlık koşulunda insanların hareketlerini belirleyebilecek, uzaktan izleme imkanını kullanıcıya sağlayacaktır.
4.4 Tüm sistem renkli olarak izlenebilecektir.
4.5 Kamera görüntülerinin grafik monitörlerde istenilen ölçekte izlenmesi mümkün olacaktır.
4.6 Merkezi birimden kameraların durumları grafik ekranda; mimari planlar üzerinde bölge, kat ve kamera bazında izlenebilecektir.
4.7 Bütün kameraların "real-time kaydı mümkün olacaktır. Kayıt edilen görüntüler istenildiğinde bir izleme monitöründen izlenebilecek ve yazıcılardan istenilen görüntü alınabilecektir.
4.8 Sistem tasarımı modüler yapıda ve kamera, monitör sayısının genişletilmesine müsait olmalı, ayrıca gerekli olan mahallere seçicili alt kontrol ve gözlem monitörleri konulacaktır.
4.9 Dijital CCTV sistemi, kartlı geçiş kontrol, konvansiyonel CCTV sistemi ve akıllı-intelligent yangın alarm sistemi ile entegre edilebilecektir.
4.10 CCTV görüntü kayıtları; operator kontrolü olmadan sürekli kayıt modu, alarm bilgilerini kayıt eden alarm kayıt modu, ihtiyaç duyulan kamera görüntülerini kayıt yapacak genel kullanım modu ve tarih, zaman kontrollü kayıt yapacağı program kayıt modu olacaktır.
4.11 Sistem Ana merkezi , merkez PC, digital kayıt cihazları (multiplexer özellikli), izleme monitörleri, ekipmanların içine konacağı sistem rack, monitör yerleşim konsolundan oluşmaktadır.
4.12 Sistem için işveren tarafından istenilen sayıda (başlangıçta 10 adet ile sınırlandırılacak) software ile istenilen client ile CCTV sistemine giriş yapılabilecektir.
4.13 Sahadaki kameralar merkeze görüntüyü koaksiyel kablo altyapısı ile taşıyarak tesis Network üzerinde trafik yaratmayacaklardır.
5 SİSTEM ANA MERKEZ YAPISI
5.1 CCTV sisteminin Bina yönetim sistemine (BMS) entegrasyonu için software uyumu şartı aranacaktır.BMS ile uyum sorununun aşılması için gereken çözüm ve bedeli CCTV sistem sağlayıcısına ait olacaktır.Bu konuda Otomasyon sistemleri ile ilgili şartnamenin (ES0911) ve ilgili keşif özetlerindeki bilgiler bağlayıcı olacaktır.
5.2 Bütün kameralardaki görüntülerin tüm monitörlerde görülebilmesi için kontrol ve anahtarlama sağlanacaktır. Seçilen monitörlerde sıra ile gösterilecek sequential (ardışıl) gruplarında bütün kameralardan gelen görüntüler bir kontrol ünitesi vasıtasıyla düzenlenecektir.
5.3 Her bir kamera görüntüsünün ne kadar süreyle ekranda kalacağı ayrı ayrı kontrol edilebilecektir. Diğer monitörler geri kalan ardışıl kamera görüntülerini verirken , bir sequential (ardısıl) grubu için belirlenmiş bir monitörde (kontrol monitörcü sequential (ardışıl) grup içerisinden herhangi bir kameradan sürekli gösterim için görüntü seçilebilecektir.
5.4 Sistemde görüntü üzerinde kameranın yeri, seri numarası, tarih ve saat bilgileri olacaktır.
5.5 Kontrol merkezinden, kameralardan herhangi birisinden gelen sinyalin seçilmesi ve bunların alt kontrol ve gözlem istasyonu monitöründe otomatik olarak gösterilmesi için bir sequential (ardışıl) gurubu içerisinde düzenlenmesi, sequential (ardışıl) gurubundaki her bir kamera için ayrı ayrı gösterim zamanının seçilmesi ve sequential (ardışıl) gurubundan herhangi bir kamera girdisinin seçilmesi işlemi yapılabilmelidir.
5.6 İç mekan kameraları mimari yapıya uygun olacak şekilde gizleme armatürleri ile genel dekorasyona uygun olarak tesis edilmelidir. Dış mekanlarda kullanılacak kameralar her türlü hava koşullarından etkilenmeyecek şekilde uygun koruma armatürleri ile teçhiz edilmelidir.
5.7 İzleme monitörleri düşük radyasyonlu yüksek çözünürlüklü ve en az 17"(ınch) olmalıdır.
5.8 Sisteme topraklama yapılacak ve tüm sistemin atmosferik şartlardan etkilenmemesi için gerekli önlemler alınacaktır.
5.9 Sistemde kullanılacak cihazlar 24 saat çalışacak şekilde olacaktır.
5.10 Kameralara ait mercekler, her kameranın baktığı alana uygun açıda seçilmiş manuel focus auto iris özellikli mercek olacaktır.
5.11 Kapalı devre TV sistemi, diğer sistemlerden alınabilecek herhangi bir alarm durumunda, operatörü sesli olarak uyaracaktır. Alarm durumunda, o alana ait görüntüyü öncelikli olarak ekrana getirme, istenirse otomatik veya manuel olarak ve kameralara öncelik sırası verilerek kaydetme özelliğine sahip olacaktır.
5.12 Tesis edilecek CCTV sistemi, üretici firmanın en son teknoloji ürünü ve seri üretimi olacak, Üretici firma uluslararası standartlarda konusunda teknolojinin en ileri gereklerini kullanan ve uygulayan firma olacaktır.
5.13 Kapalı Devre TV Sistemi elektrik beslemesi, Kesintisiz Güç Kaynağından (UPS) karşılanacaktır.
6 KAMERALAR
6.1 Kameralar, lens ve yerine göre kamera muhafazalar ile bağlantı ayağı, termostat, ısıtıcı ve üfleyiciden oluşacaktır.
6.2 Kameralar renkli tipte olacaktır.
6.3 Kameralar, fixed auto-iris lens'li, renkli, CCD yapıda olacak, CCIR standardına uygun olarak, solid-state, 1/3", CCD imager'a sahip olacaktır.
6.4 Kameralar 220VAC ile çalışacak, gece ve gündüz saatlerinde yeterli görüntünün alınması mümkün olacaktır.
6.5 Kameralar parlak ışık kaynaklarının direkt etkilerine karşı Baek Light Compansation Function, Automatic Elektronic Shutter Control Function özelliğine sahip olacaktır.
6.6 1/3’’ resim çözümlemesi (imager resolution) en az 512 (H) x 582 (V), pixel, line resolution 480 TV Lines ve 1,5 Lux olacaktır.
6.7 Tarama sistemi: 2,1 Interface, 625 Lines, 50 Hz. Olacak.
6.8 Gürültü oranı bütün .çevre şartları için 46 dB'in altında olacak, lensler C veya CS mount tipinde olacaktır.
6.9 Kameranın video çıkışı I.OV (p-p) 75 ohm, unbalanced composite video olacaktır.
Autoiris lens'lerin çalışması için gerekli video çıkışı ve güç kamera üzerinden temin edilecektir.
6.10 Kameraların senkronizasyonu hat kilitlemeli olacaktır.
7 DOME KAMERA
7.1 Cihazın gösterimi renkli ve imaj sensörü 1/4” CCD olmalıdır.
7.2 İki belirli nokta arasında otomatik tarama yapabilmeli ve Auto-home alarmı olmalıdır.
7.3 Cihaz Otomatik focus, oto iris ve backlight compensation (arka ışık perdelemesi) ayarı yapabilmelidir.
Sinyal Sistemi : PAL standardında Görüntü alabileceği min.ışık değeri : 3 lüks
Yatay Çözünürlüğü : En az 470 TV çizgisi Video Sinyal Gürültü Oranı : En az 50 dB
Video Sinyal Çıkışı : 1.0 Vp-p, 75 ohm
Lens : 16 optik, 8 dijital olmak üzere toplam 128 zoom
Preset Nokta Sayısı : 100
Preset Pan Hızı : 360°/sn,
Preset Tilt Hızı : 140°/sn
Pan Hızı : 0,5°~240°/sn
Tilt Hızı : 0,5°~90°/sn Cihazın Beslemesi : 24 V AC
Motor Voltajı : 12 V DC
8 DİJİTAL KAYIT CİHAZI
8.1 Görüntüler otomatik olarak hard disk üzerine kayıt edilecektir. Bunun için kullanılacak digital kayıt ünitesi network üzerinden haberleşme (TCP/IP), hareket algılama, alarm girişi, sinyal kaybolma bilgisi, gerçek video görüntüleri, programlanabilir kayıt, sistem yönetimi, kayıt edilmiş ve gerçek zamanlı görüntüleri eşzamanlı kayıt yapma özellikleri olacaktır.
8.2 Kullanılan back-up hardiskleri en az 3 adet ve kızaklı tip olacak böylece back-up istenilen yere taşınabilecektir.
8.3 Digital kayıt cihazı giriş sayısı toplam kamera sayısının % 20 üzerinde olacaktır.
8.4 Digital kayıt cihazı back-up ünitesi min. 4 parçadan oluşacak ve her biri en az 72 saat kayıt yapmaya olanak sağlayacaktır.
8.5 Cihaz ekranı lokal ve network ortamında 1, 4, 9 ve 16 ya bölebilmelidir.
8.6 Kayıt cihazı uzaktan (ISDN, PSTN, LAN, Wireless) izlenebilmeli ve kayıt yapılabilmelidir.
8.7 Dijital kayıt cihazı kayıtta ve oynatırken en az 704x576 piksel çözünürlüğe sahip olmalı ve saniyede en az 50 kare kaydedebilmeli ve gösterebilmelidir.
8.8 Cihazın içinde en az 80 GB Harddiski olmalıdır. 80 GB harddiske 1 kamera ile iyi kalitede 72 saat kayıt yapabilmeli, kayıt kapasitesi en az 2 TB’a kadar arttırılabilmelidir.
8.9 Sıkıştırma formatı güvenlik sistemleri için kayıpsız görüntü verebilen M-JPEG olmalıdır.
8.10 Dijital kayıt cihazı min 16 alarm girişli ve 4 alarm çıkışlı ünitelerden oluşmalıdır.
8.11 Digital kayıt cihazı alarm, hareket ve zaman ayarlı olarak kayıt yapabilmeli ve her kamera için ayrı ayrı programlanabilmelidir.
8.12 Multi tasking özelliği olmalıdır. Aynı anda hem kayıt yapma, hem kayıt izleme olanağı olmalıdır. Aynı özellik network üzerinden bağımsız olarak her kamera için yapılabilmelidir.
8.13 Cihazın içinde dört adet Harddisk yuvası bulunmalıdır.
8.14 Cihazın VGA ve Kompozit video çıkışı olmalıdır.
8.15 Cihaz 3,5” FDD, CD-RW, DVD-RW veya Compact Flash karta kayıt yaptırabilmelidir.
8.16 Cihazın ses giriş, çıkışı ve RS-485 ve RS-232 iletişim portları olmalıdır.
8.17 Cihaz 220-240 V AC 50 Hz ve 5-50 derce sıcaklıkta çalışabilmelidir.
9 KAMERA KORUYUCU ÜNİTESİ (HOUSING)
9.1 Dışarıya kurulacak kameraları, dış ortam koşularına karşı koruyacak ünitelerdir. Bu üniteler:
9.1.1 Harici tip kameraları dış etkilerden korumak için kullanılacak, alüminyumdan yapılmış ve üzeri toz boyalı olacaktır.
9.1.2 Housinglerin, kamera montaj ve bakım kolaylığına sahip olacak, kızaklı tipler tercih edilecek, güneşe karşı siperliği (sun shield) bulunacaktır.
9.1.3 Housinglerin, direklere, duvar veya saçaklara monte edilmelerini sağlayan bağlantı ayakları, kelepçeleri ve aksesuarları olacaktır.
9.1.4 Housing'in koruma sınıfı asgari IP65 olacak, içlerinde termostat kontrolü, ısıtıcı ve fan sistemleri bulunacaktır. Kullanım yerine göre yıkayıcı (washer) ve wiper (silecek) takılabilecektir.
9.1.5 Housinglerin arka kısmında, video sinyal ve enerji girişi için konnektör bulunacaktır.
9.1.6 Sağlam yapılı ve estetik görünüşlü olacaktır.
9.1.7 Kamera merceği tarafında, güneş ışınlarının ve diğer dış etkilerin etkisini azaltmak amacıyla gölgeliğe sahip olacaktır.
10 KAMERA ve HOUSING AYAKLARI
10.1 Kamera ayakları, metal ve döküm, kamera ve housing için uygun dayanıklıkta, estetik görünümde olacaktır.
10.2 Ayak korozyana karşı korumalı olacak, üstü ürünlere uyumlu renkte toz boyalı olacaktır.
10.3 Ayakların kamera ve housing montaj uygun, sağa-sola ve yukarı-aşağı hareket edebilecek düzeneğe sahip olacaktır.
10.4 Kamera ayaklan direğe, duvara veya tavana bağlanabilecektir.
10.5 Herhangi bir nedenle, zamanla ayaklar üzerinde ve bağlantı noktalarında mekanik deformasyon, paslanma, korozyon v.b. olmayacaktır.
11 ZOOM MERCEK:
11.1 10xZoom özellikli oto focuslu-oto irisli f 1.2 Inch formatlı natural density spot filtre ve iris sınır anahtarı olacaktır.
12 LENSLER
12.1 Lenslerin odak uzunluğu, maksimum, 50 mm, azami zone mesafesinde 1/6 oranında görüntü verecektir.
12.2 Lenslerin azami yanıt zamanı 1,5 sn.den az olacaktır ve lensler enerji kesilince kapanacaktır.
12.3 Lensler mini jack'lı veya 3 kutuplu mini DIN fişli, yansımaları azaltan siyah gövdeli olacaktır. Lensler C veya CS mount tipi olabilir.
12.4 Güneş ışığının doğrudan üzerine düştüğü kameralarda "filtre" kullanılacaktır.
12.5 Lenslerin köşe çözümlenmesi, kameranın köşe çözümlemesini aşacaktır.
13 MONİTÖRLER
13.1 Güvenlik merkezinde kameraların görüntüleri için renkli monitörler bulunacaktır.
13.2 Monitörlerden ana monitörler 21", spot monitörler 17" olacaktır.
13.3 Monitörlerin renk sistemi PAL/SECAM, 50 Hz, kare dalga tam netlikte, %2 tilt ten daha az olacaktır.
13.4 Tarama, 50 Hz, yatay çözümleme merkezde 750 satır ve CCIR'a göre olacak, monitör üzerinde, açıp/kapama düğmesi, kontrast, parlaklık, dikey ve yatay ayar düğmeleri bulunacak, video girişi BNC fişlerle yapılacaktır.
13.5 Ana monitör, multiplexer tarafından 16 resim karesine bölünerek kullanılabildiği gibi istenen kamera veya kameraların görüntülerini gösterebilecektir.
14 KABLOLAR
14.1 Kontrol ve sinyal için RG6/U-4HF, RG11/U-4HF, Cat-5 HS-UTP, enerji için (N)2xH halojenden arındırılmış kablolar kullanılacaktır.
14.2 Kullanılan kablolar numaralanacaktır, numara plakaları korozyona dayanaklı olacaktır.
14.3 Yer altından çıkan kablolar ayak seviyesinde çarpmalara karşı korunacaktır.
14.4 Kabloların dış kılıfı üzerinde kesiti ve markası gözükecektir.
14.5 Kameraların beslemesi aynı fazdan yapılacaktır.
14.6 Kablolar TSE ve DIN normlarına uygun olarak imal edilmiş olacaklardır.
14.7 Dijital Kapalı Devre TV sistemine ait tüm kablolama bina içinde EMT boru içinden yapılacaktır.
15 SİSTEMLERİN BELİRTİLMESİ ve ETİKETLEME
15.1 Sistemlere ait tüm kablolar belirgin ve okunaklı plastik kablo numaratörleri ile işaretlenecektir.
15.2 Tüm ekipmanların etiketleri bulunacak ve bu etiketler vida ile tutturmalı tipte olacaktır.
Etiketlerde cihazların tipi, üreticisi, seri numarası ve ilgili standardı yazılı olacaktır.
15.3 Genel olarak tüm terminal blokları, cihazlar, kablolar, etiketlenmelidir.
