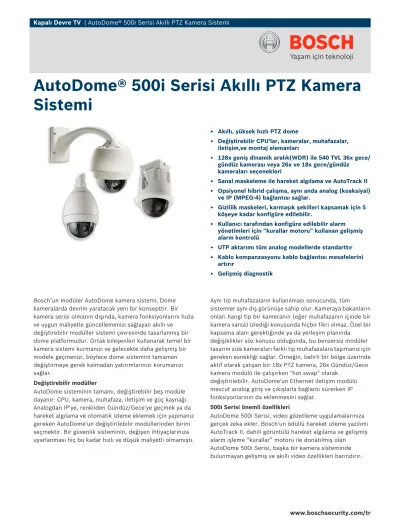

AutoDome 500i Serisi Akıllı PTZ Kamera Sistemi

(1)

Bosch’un modüler AutoDome kamera sistemi, Dome kameralarda devrim yaratacak yeni bir konsepttir. Bir kamera serisi olmanın dışında, kamera fonksiyonlarını hızla ve uygun maliyetle güncellemenizi sağlayan akıllı ve değiştirebilir modüller sistemi çevresinde tasarlanmış bir dome platformudur. Ortak bileşenleri kullanarak temel bir kamera sistemi kurmanızı ve gelecekte daha gelişmiş bir modele geçmenizi, böylece dome sistemini tamamen değiştirmeye gerek kalmadan yatırımlarınızı korumanızı sağlar.

Değiştirebilir modüller

AutoDome sisteminin tamamı, değiştirebilir beş modüle dayanır: CPU, kamera, muhafaza, iletişim ve güç kaynağı.

Analogdan IP'ye, renkliden Gündüz/Gece'ye geçmek ya da hareket algılama ve otomatik izleme eklemek için yapmanız gereken AutoDome'un değiştirilebilir modüllerinden birini seçmektir. Bir güvenlik sisteminin, değişen ihtiyaçlarınıza uyarlanması hiç bu kadar hızlı ve düşük maliyetli olmamıştı.

Aynı tip muhafazaların kullanılması sonucunda, tüm sistemler aynı dış görünüşe sahip olur. Kameraya bakanların onları hangi tip bir kameranın (eğer muhafazanın içinde bir kamera varsa) izlediği konusunda hiçbir fikri olmaz. Özel bir kapsama alanı gerektiğinde ya da yerleşim planında değişiklikler söz konusu olduğunda, bu benzersiz modüler tasarım size kameraları farklı tip muhafazalara taşımanız için gereken esnekliği sağlar. Örneğin, belirli bir bölge üzerinde aktif olarak çalışan bir 18x PTZ kamera, 26x Gündüz/Gece kamera modülü ile çalışırken "hot swap" olarak

değiştirilebilir. AutoDome'un Ethernet iletişim modülü mevcut analog giriş ve çıkışlarla bağlantı sürerken IP fonksiyonlarının da eklenmesini sağlar.

500i Serisi önemli özellikleri

AutoDome 500i Serisi, video gözetleme uygulamalarınıza gerçek zeka ekler. Bosch'un ödüllü hareket izleme yazılımı AutoTrack II, dahili görüntülü hareket algılama ve gelişmiş alarm işleme “kurallar” motoru ile donatılmış olan AutoDome 500i Serisi, başka bir kamera sisteminde bulunmayan gelişmiş ve akıllı video özellikleri barındırır.

AutoDome® 500i Serisi Akıllı PTZ Kamera Sistemi

▶ Akıllı, yüksek hızlı PTZ dome

▶ Değiştirebilir CPU'lar, kameralar, muhafazalar, iletişim,ve montaj elemanları

▶ 128x geniş dinamik aralık(WDR) ile 540 TVL 36x gece/

gündüz kamerası veya 26x ve 18x gece/gündüz kameraları seçenekleri

▶ Sanal maskeleme ile hareket algılama ve AutoTrack II

▶ Opsiyonel hibrid çalışma, aynı anda analog (koaksiyal) ve IP (MPEG-4) bağlantısı sağlar.

▶ Gizlilik maskeleri, karmaşık şekilleri kapsamak için 5 köşeye kadar konfigüre edilebilir.

▶ Kullanıcı tarafından konfigüre edilebilir alarm yönetimleri için “kurallar motoru” kullanan gelişmiş alarm kontrolü

▶ UTP aktarımı tüm analog modellerde standarttır

▶ Kablo kompanzasyonu kablo bağlantısı mesafelerini artırır

▶ Gelişmiş diagnostik

www.boschsecurity.com/tr

(2)

AutoDome 500i serisi, Bilinx (koaksiyel ve UTP üzerinden), fiber ve hatta Ethernet üzerinden TCP/IP de dahil standart ve opsiyonel video ve veri aktarım yöntemlerini destekler.

Uzaktan yönetim, konfigürasyon ve yazılım güncellemeleri, kameralarınız üzerinde benzersiz kontrol sağlayarak bu altyapılar üzerinden sağlanabilir. Kablo kompanzasyonu, koaksiyal ve UTP üzerinden daha uzun mesafelerde çalışmaya olanak sağlarken, uzun kablo mesafelerinden kaynaklanan sinyal kaybının neden olduğu görüntü kalitesindeki bozulmaları önler.

Opsiyonel IP İletişim Modülü, mevcut analog teknoloji yatırımınızı korurken tamamen dijital IP temelli çözümlere geçişinize olanak sağlayan hibrid fonksiyonları içerir. Bu sayede, kendi belirleyeceğiniz şekilde (aynı anda veya parti parti) IP CCTV'ye geçebilirsiniz. Ayrıca, tüm AutoDome modülleri tamamen değiştirebilir olduğundan, pahalı bileşenlerin (örn. kameralar) veya yoğun işçilik gerektiren bileşenlerin (örn. montaj elemanları ve muhafazalar) değiştirilmesi gerekmez.

Fonksiyonlar

Aşağıdakiler, AutoDome 500i Serisini güvenlik sektöründeki en esnek PTZ dome kamera sistemleri yapan özelliklerden bazılarıdır.

Yüksek performanslı PTZ gündüz/gece kameralar Görüntü kontrolü ve kalitesi herhangi bir PTZ dome sistemin, Autodome'un da dahili bileşenleridir. 500 Serisi 18x, 26x ya da endüstri lideri 36x optik zoom lens ile sunulmaktadır ve tüm 500 serisi sistemler 12x tam dijital zoom sağlar.18x ve 26x kameralar 470/460 TVL (NTSC/

PAL),ve 36x kamera çarpıcı netlik ve detay için 540TVL yatay çözünürlük sağlar. 36x kamera aynı zamanda dinamik aralığı 128 kat artıran teknolojiyide içermektedir. WDR(Wide Dynamic Range) olarakta bilinen bu teknoloji,aşırı yüksek kontrast içeren sahnelerde temiz bir görüntü alınmasını sağlamaktadır.

Gündüz/gece özellikleri ve üstün hassasiyeti, 500i Serisi kameraları tüm ışık koşulları için üstün kılar. Düşük ışıkta bu kameralar, mükemmel görüntü kalitesini sürdürürken, kızılötesi aydınlatma hassasiyetini artırmak için IR filtreyi kaldırarak otomatik olarak renkliden monokroma geçer. En karanlık koşullarda çalışma için, SensUp kontrol özelliği obtüratör hızını otomatik olarak bir saniyeye indirir. Bu, hassasiyeti 50 kattan fazla artırır.

AutoDome 500i Serisi, saniyede 360°'lik son derece yüksek pan ve dikey hızıyla sınıfındaki diğer Dome kameraların performanslarını aşar. 500i Serisi, 99 ön pozisyon ve iki tarz Genel Bakışı destekler: Hazır Ayarlı ve Kayıt/Gösterim. Hazır ayarlı bakış, ön pozisyonlar arasında konfigüre edilebilir bekleme süresiyle 99 ön pozisyona kadar kapasiteye sahiptir ve her ön ayarın yoklandığı sıra ve frekansa göre

özelleştirilebilir. AutoDome 500i Serisi ayrıca, 15 dakikalık birleşik hareket süresi olan kaydedilmiş iki bakış için destek sağlar. Bunlar, pan, dikey ve zoom etkinliklerini de içeren, kaydedilmiş operatör hareket makrolarıdır ve sürekli olacak şekilde gösterilebilirler.

Desteklenen menü dilleri şunlardır: İngilizce, Fransızca, Almanca, İspanyolca, Portekizce, İtalyanca, Felemenkçe ve Lehçe.

AutoTrack II

Bosch, sektörün ilk otomatik hareket izleme sistemini üretmiştir ve şimdi bu ödüllü teknolojiyi daha da iyi hale getiriyoruz. AutoDome 500i Serisi, inanılmaz derecede düzgün nesne izleme için gerçek zamanlı video işleme sağlayan gelişmiş DSP içerir.

AutoTrack II, Bosch’un eşsiz “sanal maskeleme”

teknolojisinden faydalanır. Bu “görünmez” maskeler tıpkı gizlilik maskeleri gibi çalışmak üzere yapılmıştır. Sadece AutoTrack bu maskeleri görebilir ve bunların arkasındaki her hareketi yoksayar. Bu durum, AutoTrack'in rüzgarda savrulan bir ağaç gibi alakasız arkaplan hareketlerini yoksaymasını sağlar ve onu hem iç mekan hem de dış mekan uygulamaları için ideal yapar.

Video hareket algılama (VMD)

AutoDome ile, hareketin algılanması gereken yerde hazır ayar konumu ile bir “ilgi bölgesi” belirleyebilirsiniz.

AutoDome 500i Serisi toplamda 10 ayrı ilgi bölgesini (ön pozisyon başına bir adet) destekler. VMD, istenmeyen hareket alanlarını yoksaymak için ayrıca sanal

maskelemeden yararlanır.

Alarm yönetimi

AutoDome 500i Serisi, alarm işlemeyi yeni esneklik ve güç seviyelerine taşıyor.

Girişler ve çıkışlar

AutoDome 500i Serisi, ikisi gerçek güvenlik uygulamalarının ihtiyaç duyduğu an EOLR (Hat Sonu Direnci) denetimi için programlanabilir analog girişler olmak üzere yedi alarm girişini kontrol edebilir. Bu özellik, elektrik bağlantısının açılıp kapanması ve kablo ile oynanması durumunda dome'un “algılama”sını sağlar. Ek olarak, AutoDome 500i Serisi dört çıkışı destekler: iki amp değerinde bir röle ve harici cihazları yönetmek için üç açık ek kolektör. Her biri ayrı olarak programlanabilir.

Gelişmiş alarm kontrolü

Esneklikteki bu yeni konsept basit alarm işlemenin ötesine geçer. Gelişmiş alarm kontrolü, alarmların nasıl

yönetileceğini belirlemek için karmaşık kurallara dayanan bir mantık kullanır. Bir “kural”, en temel şekliyle, hangi giriş(ler)in hangi çıkış(lar)ı etkinleştirmesi gerektiğini tanımlar. Daha karmaşık şekliyle, gelişmiş dome fonksiyonları gerçekleştirmek için girişler ve çıkışlar önceden tanımlanmış ya da kullanıcı tarafından belirlenmiş klavye komutlarıyla birleştirilebilir. Programlayabileceğiniz

(3)

kombinasyonların sayısı için hemen hemen hiç sınır yoktur.

Bu da dome'daki standart yazılımı her uygulama için hazır hale getirir.

Mükemmel gizlilik maskesi

AutoDome 500i Serisi, sekizi aynı sahnede görüntülenebilen toplam 24 ayrı gizlilik maskesine olanak tanır. Bunların her biri, geleneksel gizlilik maskelerinin aksine daha karmaşık yapıları kapsamak için üç, dört ve hatta beş köşe için programlanabilir. Her maske, rahatça ve çabuk bir şekilde boyut ve şekil değiştirerek örtülü nesnenin görülmemesini sağlar. Seçebileceğiniz renkler: siyah, beyaz ve bulanık.

Bulanık, gizlilik bir sorun olduğunda işe yarar. Ancak, hareketin varlığını belirlemek yine de gereklidir.

Opsiyonel hibrid Analog/IP çalışma

Opsiyonel hibrid bağlantı, AutoDome'un bir yerel veya geniş alan ağı üzerinde IP video yayını yaparken, aynı anda mevcut analog cihazları desteklemek için koaksiyal kablo üzerinden CVBS video yayınlamasına da olanak sağlar. Görüntüler, IP ağları üzerinden gönderilir ve Bosch DiBos Dijital Video Kaydediciyle veya VIDOS video yönetim yazılımı çalıştıran bir bilgisayarla izlenebilir. Alternatif olarak, görüntüleri bir analog monitörden (CVBS veya VGA) izlemek için Bosch IP dekoder kullanılabilir. Maksimum erişim için görüntüler bir Internet tarayıcı kullanılarak görüntülenebilir. BNC

bağlantısı, klasik analog matris anahtarlarına ya da DVR'lara doğrudan giriş sağlayarak, AutoDome'un görüntüleme ve kayıt esnekliğini daha da geliştirir. Hibrid kullanım, ağ üzerinden ve bi-phase analog kontrol cihazları üzerinden eş zamanlı Dome kontrolüne olanak sağlar.

MPEG-4 kodlama (sıkıştırma)

AutoDome'un IP iletişim modülü, DVD-kalitesinde 4CIF videoyu saniyede PAL/NTSC 25/30 kare hızında (IPS) en son MPEG-4 sıkıştırma teknolojisini kullanarak sağlar. IP modülü mümkün olan en iyi görüntü ve çözünürlüğü sağlarken, bantgenişliği ve kayıt gereksinimlerini etkin bir şekilde yönetmek için aynı zamanda, bantgenişliği kısıtlama ve çoklu dağıtım özelliklerinden yararlanır.

Üç farklı kalitede görüntü aktarımı

Bosch'un yenilikçi üç farklı görüntü kalitesinde gönderim özelliği, opsiyonel TCP/IP İletişim Modülüyle donatılmış AutoDome'ların aynı anda iki bağımsız MPEG-4 akışı ve bir JPEG yayını yapmasını sağlar. Bu sayede, canlı görüntüleme için yüksek kaliteli görüntü, kayıt için daha düşük kare hızı ve aynı zamanda uzaktaki bir PDA cihaz için JPEG akışı sağlanır.

Benzersiz güvenilirlik

AutoDome, Bosch'un Dome kamera sistemleri tasarım ve üretim alanındaki 10 yılı aşan deneyimi üzerine kurulmuştur.

Tüm AutoDome askılı muhafazaları (iç ve dış mekan) IP 66 koruma sağlar. Dış mekan EnviroDome muhafazaları –40°C (–40°F) kadar düşük çalışma sıcaklığında kullanıma olanak sağlar. Opsiyonel “XT” genişletilmiş sıcaklık seti,

AutoDome'un –60 Cº (–76 Fº) kadar düşük sıcaklıklarda çalışmasını sağlayarak, en zorlu ortamlarda bile güvenilir kullanım sunar.

Tüm muhafazalarda, saldırılardan zarar görme ihtimalini en aza indirmek için standart olarak sağlam polikarbon Dome camı, gömme vida setleri ve gömme Dome camı mandalı bulunur. Güç, veri ve video, Dome içinde ani güç dalgalanmalarına karşı korunmuştur.

Montaj ve bakım kolaylığı

Bosch’un yenilikçi yazılımı olan Görüntüleme Cihazları için Konfigürasyon Aracı (CTFID), operatör veya teknisyenlerin her yerden ek kablo bağlantısı gerekmeksizin kamera ayarlarını değiştirmelerine ve hatta yazılım güncellemesi yapmalarına olanak sağlar. Yeni Ethernet modellerinde bulunan dahili web sunucusu, standart bir Internet tarayıcı üzerinden, teknisyenlerin tüm kullanıcı ayarlarına

erişebilmesine, kamera ayarlarını yapmasına ve yazılım güncellenmesine olanak sağlar.

AutoDome'un yenilikçi tasarımı montaj ve bakımı kolaylaştırır. Kamera tertibatının tamamı yerine modüller ayrı ayrı değiştirilebildiğinden, AutoDome bakım

maliyetlerini de azaltır. Tek yapmanız gereken eski modülü çıkarıp yerine yenisini takmak: neredeyse ampul

değiştirmek kadar kolay. Tüm bağlama elemanları, kurulum ve bakımı güvenli ve kolay bir hale getiren menteşelerle değiştirilmiştir. Dome'u sökmenize gerek kalmadan dahili güç kaynağına erişebilirsiniz.

AutoDome 500i Serisinde, bakımı basitleştiren ve çalışma dışı kalma süresini azaltan, gelişmiş dahili diagnostik özelliği bulunur. Teknisyen, Ekran Üzeri Gösterge (OSD) kullanarak, kritik parametreleri (dahili sıcaklık ve giriş gerilim seviyesi gibi) hızla ve kolaylıkla kontrol ederek dome'un kabul edilebilir çalışma koşulları altında kullanıldığını hızlıca kontrol edebilir. Görüntü yoksa, kamera üzerindeki üç adet LED kontrol edilerek video ve kontrol verisinin varlığı tespit edilebilir.

Özellik Karşılaştırma Matrisi

Aşağıdaki tabloda AutoDome kamera ailesi hakkındaki genel bilgiler ve kullanılabilir özellikler belirtilmiştir:

(4)

Ön Ayarlar (Presets) 64 99 99 Yüksek Hızlı PTZ Modül

Değiştirebilir Modüller

Gündüz/Gece Kullanımı Yüksek Çözünürlüklü Kamera

Alarm Girişleri/Çıkışları 7/4 7/4 Genel Turlama

SensUp ile Geliştirilmiş Hassasiyet IR Duyarlı

Kablo Mesafesi Kompanzasyonu Bilinx ile Uzaktan Konﬁgürasyon*

Analog/IP Bağlantı UTP/Koaksiyel İletişim

Saldırılara Karşı Dayanıklı Muhafaza Çalışırken Değiştirilebilen Kamera Modülleri

Video Hareket Algılama AutoTrack II ile Hareket İzleme Gelişmiş Özellikler

AutoDome 100 Serisi

AutoDome 200 Serisi AutoDome

300 Serisi AutoDome 500i Serisi Standart Özellikler

Gelişmiş Alarm Kontrolü Gizlilik Maskesi ve Bölgesel Gizlilik

*Sadece Koaksiyal kablo üzerinden ve UTP aktarım ile uyumludur. Web arabirimini kullanarak IP üzerinden uzaktan konfigürasyon

Sertifikalar ve Onaylar

Bölge Sertifikasyon

Avrupa CE VG4-1ab-cdefgh, VG4-2ab-cdefgh, VG4-3ab-cdefgh, VG4-5ab-cdefgh, VG4- A-PAxx, VG4-A-PSUxx

Elektromanyetik Uyum-

luluk (EMC) FCC Bölüm 15, ICES-003 ve CE düzenlemeleriyle uyumludur

Ürün Güvenliği CE düzenlemeleri, UL, CSA, EN ve IEC Standartla- rıyla uyumludur

Kurulum/Konfigürasyon Açıklamaları

2

2 E

P C 1

E S

P R C M W

VG4

-

⁵

-

C T

0

1 F

2 3

E 1

2

3

6 7

4 8 5

4

Sipariş Bilgileri

1 Video Formatı 6 Güç

1 PTZ PAL 0 24 VAC¹

2 PTZ NTSC 1 120 VAC

2 Kamera Tipi 2 230 VAC

2 18x Gündüz/Gece PTZ 7 Montaj 3 26x Gündüz/Gece PTZ W Duvar 4 36x Gece/Gündüz PTZ M Direk

3 Muhafaza C Köşe

C Web arabirimi kullanarak IP üzerinden uzaktan yapılandır- ma

R Çatı⁴

P İç Mekan Askılı P Boru

E Dış Mekan Askılı _ Montajsız² 4 Köpük

C Şeffaf Sert 8 Fiber Optik

T Renkli Sert _ Fibersiz

5 İletişim F Fiber³

S Standart (Koaksiyal/UTP) E Ethernet (TCP/IP)

1 Transformatör birlikte verilmemiştir. Onaylı bir 24 VAC sınırlı güç kaynağı (VG4-A-PSUx veya eşdeğeri) müşteri tarafından sağlamalıdır. Fiber optik seçeneğinde yoktur.

2 Gömme tavan içi muhafaza birimlerinde 6, 7 veya 8 referans numaraları için set seçenekleri gerekmez.

3 Fiber optik seçeneği iki fazlı çok modludur. Sistemde LTC 4629 gerektirir.

4 Çatı montajı korkuluk duvarına dik monte edilir. Düz çatı montajı için, ek olarak LTC 9230/01 Düz Çatı Adaptör Plakası sipariş edin.

Teknik Spesifikasyonlar Kamera 36x Gündüz/Gece

CCD 1/4 inç Exview HAD CCD

(752 x 582 PAL)/(768 x 494 NTSC)

Lens 36x Zoom (3.4–122.4 mm)

F1.6 – F4.5

Odak Manuel devre dışı bırakmalı, otomatik İris Manuel devre dışı bırakmalı, otomatik Görüş Alanı 1.7° - 57.8°

Video Çıkışı 1.0 Vp-p, 75 Ohm

Kazanım Kontrolü Kapalı/Otomatik (ayarlanabilir limitli) Senkronizasyon Hat Kilidi (-120° - +120° arası dikey faz ayarlı)

veya dahili kristal Diyafram Düzeltme Yatay ve dikey

Dijital Zoom 12x

Yatay Çözünürlük 540 TVL (NTSC, PAL)

(5)

Hassasiyet (tipik)⁵ 30 IRE 50 IRE Gündüz Modu

SensUp Kapalı 0.66 lx 1.4 lx

SensUp Açık 0.033 lx 0.083 lx

Gece Modu

SensUp Kapalı 0.166 lx 0.33 lx SensUp Açık 0.0065 lx 0.0164 lx

AES 1 – 1/10,000

SNR >50 dB

Beyaz Dengesi 2000 K - 10.000 K 5 F1.6, 1/60 (1/50) obtüratör, maks AGC.

Kamera 26x Gündüz/Gece

Görüntüleyici 1/4-inç Exview HAD CCD

(752 x 582 PAL)/(768 x 494 NTSC)

Lens 26x Zoom (3.5–91.0 mm)

F1.6 - F3.8

Odak Manuel devre dışı bırakmalı otomatik İris Manuel devre dışı bırakmalı otomatik Görüş Alanı 2.3° - 55°

Dijital Zoom 12x

Yatay Çözünürlük 470 TVL (NTSC, PAL) Hassasiyet (tipik)⁶ 30 IRE 50 IRE

Gündüz Modu

SensUp Açık 0.0052 lx 0.013 lx Gece Modu

AES 1 – 1/10,000

SNR >50 dB

Beyaz Dengesi 2000 K - 10.000 K 6 F1.4, 1/60 (1/50) obtüratör, maksimum AGC

18x Gündüz/Gece

Görüntüleyici 1/4 inç Exview HAD CCD

(752 x 582 PAL)/(768 x 494 NTSC)

Lens 18x Zoom (4.1–73.8 mm)

F1.4 - F3.0

Odak Manuel devre dışı bırakmalı otomatik İris Manuel devre dışı bırakmalı otomatik Görüş Alanı 2.7° - 48°

Dijital Zoom 12x

Yatay Çözünürlük 470 TVL (NTSC, PAL) Hassasiyet (tipik)⁷ 30 IRE 50 IRE

Gündüz Modu

SensUp Açık 0.0041 lx 0.0082 lx Gece Modu

AES 1 – 1/10,000

SNR >50 dB

Beyaz Dengesi 2000 K - 10.000 K 7 F1.4, 1/60 (1/50) obtüratör, maksimum AGC

Mekanik/Elektrik

Model Tavan İçi İç Mekan

Askılı EnviroDome®

Ağırlık 2.66 kg

(5,86 lb) 2.88 kg

(6,3 lb) 3.32 kg (7,3 lb) Pan 360° sürekli 360° sürekli 360° sürekli Tilt Açısı 1° ufuk üzerinde 18° ufuk üzerinde 18° ufuk üzerinde Değişken Hız 0,1°/s-120°/s 0,1°/s-120°/s 0,1°/s-120°/s Ön Ayarlı (Preset)

Hız Pan: 360°/s

Tilt: 100°/s Pan: 360°/s

Tilt: 100°/s Pan: 360°/s Tilt: 100°/s Ön Ayar (Preset)

Doğruluğu ± 0,1° tipik ± 0,1° tipik ± 0,1° tipik

Güç 21-30 VAC

50/60 Hz 21-30 VAC

50/60 Hz 21-30 VAC 50/60 Hz Güç Çekimi: (tipik)

Analog

Modeller 10 W 10 W 46 W⁸

Ethernet Mo-

delleri 14 W 14 W 50 W⁸

8 VG4-SHTR-XT seti kullanıyorsanız 16 W ekleyin.

(6)

Dalgalanma Bastırma

Video Koruma Tepe akımı 10 kA (Tüp Gaz Önleyici), tepe gücü 1000 W (10/1000μ)

Koruma RS-232/485, İki fazlı

Tepe akımı 10 A, tepe gücü 300 W (8/20 μ)

Alarm Girişlerinde

Koruma Tepe akımı 17 A, tepe gücü 300 W (8/20 μ) Alarm Çıkışlarında

Koruma Tepe akımı 2 A, tepe gücü 300 W (8/20 μ) Röle Çıkışlarında Ko-

ruma Tepe akımı 7,3 A, tepe gücü 600 W (10/1000 μ) Güç Girişi Koruması

(Dome) Tepe akımı 7,3 A, tepe gücü 600 W (10/1000 μ) Güç Çıkış Koruması

(Kol Güç Kaynağı) Tepe akımı 21,4 A, tepe gücü 1500 W (10/1000 μ) Çevre

Model Tavan İçi İç Mekan

Askılı EnviroDome®

IP54 IP66 IP66

Çalışma

Sıck. -10 Cº - 40 Cº

(14 Fº - 104 Fº) -10 Cº - 40 Cº

(14 Fº - 104 Fº) –40 Cº - 50 Cº (–40 Fº - 122 Fº) 0.0013 lx –10°C - 60°C

(14 Fº - 140 Fº) –10°C - 60°C

(14°F - 140°F) –40 Cº - 60 Cº (–40 Fº - 140 Fº) Nem %0 - %90 arası

bağıl nem, yoğun- laşmasız

%0 - %90 arası bağıl nem, yoğun- laşmasız

%0 - %100 arası bağıl nem, yoğunlaşmalı

Çeşitli Özellikler Sektörler/Başlık

Ekleme 16 karakterli sektör başlığı bulunan 16 bağımsız sektör 2.66 kg Çift fazlı, RS-232, RS-485, Bilinx⁹ (koaksiyal) İletişim Protokol-

leri Çift fazlı, Bilinx⁸, Pelco P ve Pelco D 3.32 kg 99, her biri 16 karakterlik başlıklı Genel Bakış İki (2) tür bakış vardır:

•

Kaydedilmiş bakış- iki (2), toplam süre 15 dakika

•

Hazır ayarlı bakış - bir (1), 99'a kadar saheneden oluşur, ardarda ve (1) özelleştirilen 99'a kadar sahne

Desteklenen Dil-

ler İngilizce, Fransızca, Almanca, Portekizce, Lehçe, İtal- yanca, ve Felemenkçe

9 Ethernet modellerinde Bilinx bulunmaz.

Kablo Kompanzasyonu

Maks. Mesafe Ön kompanzasyon KA-

PALI iken Ön kompanzasyon AÇIK iken

RG-59/U 300 m (1000 ft) 600 m (2000 ft) RG-6/U 450 m (1500 ft) 900 m (3000 ft) RG-11/U 600 m (2000 ft) 1200 m (4000 ft) Kat 5/UTP

(Pasif alıcı) 225 m (750 ft) 450 m (1500 ft)

Kullanıcı Bağlantıları

Güç (Kamera) 21-30 VAC, 5/60 Hz Güç (Isıtıcı) 21-30 VAC, 50/60 Hz İki fazlı ± Kontrol Verisi

Ses Hattı Girişi¹⁰ 9 K ohm tip, 5.5 Vp-p maks RS-232 RX/TX ya da RS-485 ± - opsiyonel kontrol verisi (seçilebilir dip anahtar)

Video BNC/UTP¹¹

EOLR Alarm Girişleri (2) Şunlar için programlanabilir

“normalde açık”, "normalde kapalı", “normalde açık-denetlenmiş”, “normalde kapalı-denet- lenmiş”

Alarm Girişleri (5) Şunlar için programlanabilir

“normalde açık” ya da "normalde kapalı"

Röle Çıkışı (1) Kuru kontak çıkış değeri:

2 A @ 30 VAC Açık Kolektör Çıkışları (3) 32VDC@150 ma maks

10 Ethernet modellerinde çift fazlı ± opsiyonel olarak ses giriş konnektörü olarak kullanılabilir.

11 Ethernet modellerinde UTP analog çıkışı bulunmaz, sadece BNC bulunur (koaksiyal).

Montaj Elemanları/Aksesuarlar Askılı Kol Montaj Elemanları

Duvar Kolu (Transformatör Yoktur) VG4-A-PAO

Duvar Kolu (120/230 VAC Transformatör) VG4-A-PA1 / VG4-A-PA2 Duvar Kolu (120/230 VAC Transformatör

ve Fiber Optik) VG4-A-PA1F / VG4-A-PA2F Kol Montajı için opsiyonel Montaj Plakaları

Köşe Montaj Plakası LTC 9542/01

Direk Montaj Plakası LTC 9541/01 Askılı Boru Montaj Elemanları

Boru Montaj Kapağı VG4-A-9543

Askılı Çatı Montaj Elemanları

Çatı (Korkuluk) Montajı VG4-A-9230 Çatı Montajı için opsiyonel Montaj Plakaları

Korkuluk Montajı için Düz Çatı Adaptörü LTC 9230/01 Güç Kaynakları

Dış Mekan Güç Kaynağı Kutusu

(120/230 VAC Transformatör) VG4-A-PSU1 / VG4-A-PSU2 Dış Mekan Güç Kaynağı Kutusu

(120/230 VAC Transformatör ve Fiber Op- tik)

VG4-A-PSU1F / VG4-A-PSU2F

Extreme temperature ısıtıcı modülü, çalış- ma aralığını EnviroDome^® için –60°C (–

76°F) değerine çeker

VG4-SHTR-XT

(7)

Fiber Optik Modeller Optik

Fiber Uyumluluğu 50/125 mm, 62.5/125 mm, düşük kayıplı multi- mode fiber, minimum sistem bant genişliği 20 MHz değerine uygundur.

(video 850 nm/Kontrol 1300 nm) Maks. Mesafe 4 km (2.5 mil)

1.90 0.75

201.8 7.94 201.2

7.92 216.4

8.52

1

3

4

6 2

5

mm in.

İç Mekan Sistem Boyutları

Referans Açıklama Referans Açıklama 1 Duvar Montajı –

Güç kaynağı bulunan, kenar örtüsü çıkarılmış yan taraf

4 Boru Montajı

2 Duvar Montajı – Güç kaynağı bulunan, kenar örtülü ön taraf

5 Tavan İçi Montajı – Ön

3 Duvar Montajı – Güç kaynağı bulunan, kenar örtülü ar- ka taraf

6 Tavan İçi Montajı - Yan

(8)

Ø

Dış Mekan Sistem Boyutları

Referans Açıklama Referans Açıklama 1 Duvar Montajı –

Güç kaynağı bulunan, kenar örtülü yan taraf

6 Köşe Montajı

2 Duvar Montajı – Güç kaynağı bulunan, kenar örtülü ön taraf

7 Çatı Montajı

3 Duvar Montajı – Güç kaynağı bulunan, kenar örtülü ar- ka taraf

8 Çatı Montaj Adaptörü

4 Boru Montajı 9 Boru ve Çatı Montajı için Güç Kaynağı

5 Direk Montajı

(9)

Sipariş Bilgileri

VG4-MCAM-13 AutoDome 26x PAL Gündüz/Gece Kamera Modülü

Yüksek performanslı, 26x (3.5–91.0 mm) PAL PTZ Gündüz/Gece kamera, F1.6 - F3.8, 1/4 inç CCD, 460 TVL

VG4-MCAM-13

Donanım Aksesuarları

VG4-MCAM-11 AutoDome 18x PAL Renkli Kamera Modülü

Yüksek performanslı, 18x (4.1–73.8 mm) PTZ renkli PAL kamera, F1.4 - F3.0, 1/4 inç CCD, 460 TVL

VG4-MCAM-11

VG4-MCAM-21 AutoDome 18x NTSC Renkli Kamera Modülü

Yüksek performanslı, 18x (4.1–73.8 mm) NTSC renkli PAL kamera, F1.4 - F3.0, 1/4 inç CCD, 470 TVL

VG4-MCAM-21

Yüksek performanslı, 18x (4.1–73.8 mm) PTZ Gündüz/Gece PAL kamera, F1.4 - 3.0, 1/4 inç CCD, 460 TVL

VG4-MCAM-12

VG4-MCAM-22 AutoDome 18x NTSC Gündüz/Gece Kamera Modülü

Yüksek performanslı, 18x (4.1–73.8 mm) NTSC Gündüz/Gece kamera, F1.4 - F3.0, 1/4 inç CCD, 470 TVL

VG4-MCAM-22

VG4-MCAM-13

VG4-MCAM-23 AutoDome 26x NTSC Gündüz/Gece Kamera Modülü

Yüksek performanslı, 26x (3.5–91.0 mm) NTSC PTZ Gündüz/Gece kamera, F1.6 - F3.8, 1/4 inç CCD, 470 TVL

VG4-MCAM-23

VG4-A-PSU0F Fiber Optik Modüllü 24 VAC Güç Kaynağı Ünitesi

24 VAC, Fiber Optik Modüllü NEMA uyumlu, beyaz

VG4-A-PSU0F

VG4-A-PSU1 120 VAC Güç Kaynağı Ünitesi

120 VAC, 100 W, NEMA uyumlu, beyaz VG4-A-PSU1 VG4-A-PSU1F Fiber Optik Modüllü 120 VAC

Güç Kaynağı Ünitesi

120 VAC, 100 W, Fiber Optik Modüllü NEMA uyumlu, beyaz

VG4-A-PSU1F

VG4-A-PSU2 230 VAC Güç Kaynağı Ünitesi

230 VAC, 100 W, NEMA uyumlu, beyaz VG4-A-PSU2

Sipariş Bilgileri

VG4-A-PSU2F Fiber Optik Modüllü 230 VAC Güç Kaynağı Ünitesi

230 VAC, 100 W, Fiber Optik Modüllü NEMA uyumlu, beyaz

VG4-A-PSU2F

Yazılım Aksesuarları

VP-CFGSFT Bilinx Konfigürasyon Aracı

USB adaptörlü konfigürasyon yazılımı VP-CFGSFT

(10)

Turkey:

Bosch Sanayi ve Ticaret AŞ.

Güvenlik Sistemleri Ahi Evran Cad.

Ata Center K:1 34398

Represented by
