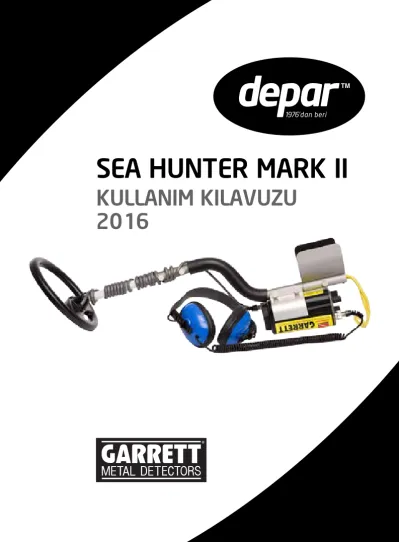

SEA HUNTER MARK II
KULLANIM KILAVUZU
2016
GİRİŞ 2
TANITIM 5
MONTAJ 6
ALKALİ YA DA YENİDEN ŞARJ EDİLEN PİLLER,
PİL ÖMRÜ, PİL DÜŞÜK İKAZI 8
KONTROLLER 10
BAŞLAT I/0, DUYARLILIK 10
DEMİR EŞİĞİ 11
ZEMIN 12
SUSTURUCU 13
FREKANS DEĞİŞİMİ 14
DEMİR HACMİ 15
ÇOKLU TON BİLGİLERİ 16
SAPTAMA TEKNİKLERİ 18
BAKIM TALİMATLARI 19
SORUNLARIN BELİRLENMESİ/GİDERİLMESİ 21
ARAYICILARA TAVSİYELER 22
ÖZELLİKLER 23
XP AKSESUARLARI 24
İÇİNDEKİLER
I. GİRİŞ
İŞLETME TALİMATLARI
SEA HUNTER MARK ll
Sea hunter Mark ll arama ihtiyaçlarınızı karşılayan dört (4) montaj/gövde düzenleme sunan muazzam çok yönlü bir dedektör.
• Yuvası gövdenin üstüne montajlanmış uzun gövde.
• Yuvası kılıf montajının altına monte edilmiş uzun gövde.
• Dalış için yukarıdaki şekilde monte edilmiş kısa gövde.
• Gövdeyi yuvasız bırakan kemer montajı. Bu iki gövde şekli için de kullanılabilir.
MONTAJ TALİMATLARI
İstediğiniz işletim gövde/yuva şeklini seçerek gövdeyi montajlayınız.
1. Yaylı klips buton uçlarını sıkıştırınız ve ilk başta buton sonu gelecek şekilde, dedektörün alt gövdesine geçiriniz. Böylece buton uçları deliklerden çıkar. Bu alt gövde montajının üst gövdeyle birleşmesini sağlayacaktır ve dedektörün tüm uzunluğu rahat bir işletim uzunluğu için ayarlanır.
2. İki lastik contayı gövdeye geçirerek ve arama başlığını gövdeye kaydırarak alt gövdeyi arama başlığına birleştiriniz. Germe civatasını deliklerden geçiriniz ve iki tutacı elinizle sıkıştırınız.
3. Üst gövdeyi alttakine yerleştiriniz ve en rahat işletim uzunluğu için ayarları yapınız.
4. Gövdenin çevresine güvenli bir şekilde kabloyu sarınız. Kablonun ilk dönemeci gövdenin üst kısmından olmalıdır.
5. Kablo bağlantısını kontrol yuvasının bağlantısının içine takınız ve güvenli bir şekilde elinizle sıkınız. Çok fazla sıkmayınız. Arama başlığı bağlantısının temiz ve o-halkasının yağlandırıldığından emin olunuz. Eğer gerekliyse çok az miktarda silikon yağı veya petrol jelatini kullanınız. Bağlantı pimlerini yağ ile kaplamayınız.
6. Dedektörü açarak batarya testi yapınız. Ortaya çıkan ses tonlarının sayısına dikkat ediniz. Bozuk para gibi metal hedefleri arama başlığının altına atarak metal tespiti ni onaylayınız.
KONTROL FONKSİYONLARI
Dedektör kontrollerine aşina olunuz. Temel fonksiyonları burada verilmiştir. Hazineyi nasıl bulacağınız bu Kılavuzun İşletim Talimatları’nda açıklanıyor.
Güç / Derinlik
• Dedektörü açar. Bataryalar otomatik ve sesli olarak dedektör her açıldığında kontrol edilir.
• Dedektörü kapatır.
• İki (2) arama modundan bir tanesini seçer.
Arama başlığını yaklaşık 30 cm topraktan yukarıda tutunuz. Dedektörü açmak için bu butonu döndürünüz ve dedektör böylece çalışmaya başlar. Dedektör her açıldığında batarya durumu sesli olarak belirtilir. Üç veya daha fazla ses bataryaların çok iyi olduklarını gösterir, iki ton is bataryaların yeterli olduğunu gösterir. Bir veya hiç ton olmaması bataryaların değiştirilmesi gerektiğini gösterir.
Ses:
Dedektör panelinin alt sol kısmında bulunan bu kontrol, işleticinin dedektör tarafından çıkarılan ses seviyesini tam olarak ayarlamasını sağlar. Bu sesin arama sırasında neredeyse hiç duyulmayan bir eşik seviyesine ayarlanması önerilir.
Eleme Kontrolü:
Dedektör ön panelinin sol üst kısmında yer alır. Arama ihtiyaçlarınıza uygun çöp reddi seviyesini seçmek için iki Çöp Eleme modlarından biri ile kullanılır. Kontrol butonu saat yönünde döndürüldüğü için, tespitten daha fazla parça elenir.
Kulaklık Prizi:
Dedektör panelinin sağ üst kısmında yer alır. Su altı kulaklıkları da dedektörle beraber verilir.
ARAMA MODLARI
Standard Trash Elimination (Standart Çöp Eleme) ve Discrete Trash Elimination (Belirli Çöp Eleme) modları Sea Hunter Mark II'deki mevcut arama modlarıdır. Bunlar için var olan seçici anahtar dedektör panelinin sağ altında Power Control (Güç Kontrol) butonuyla beraber gelir.
Standart Çöp Eleme:
Bu normalde geleneksel vuruş edüksiyon (PI) dedektörülerinde mevcut arama modudur. Bu modda arka ses eşiği süreklidir ve operatör tarafından sağlanan seviyeye yakın kalır. Ses seviyesinde bazı küçük değişiklikler olasıdır. Küçük veya derin hedefler zayıf sinyaller üretir;
büyük ve derin olmayan hedefler yüksek, gürültülü ses sinyalleri üretir.
Eleme Kontrolü saat yönünde döndürüldüğü için tespit edilen metale dedektörün yanıtını azaltır. Folyo, nikel ve açma halkaları gibi zayıf kondüktörler , bozuk para ve çoğu takılar gibi iyi kondüktörlere nazaran tespitten çok daha az bir şekilde elenirler. Zayıf kondüktörler tespitten etkileyici bir şekilde elenebilirler, fakat arama sırasında bu parçalar arama başlığının yakınındaysa yanıt duyulabilir. Takı genel olarak iletken aralığının tam ortasında yer alır, bu yüzden gerekenden daha fazla çöp elemesi kullanmamak önem teşkil etmektedir. Çoğu başarılı tespitçiler bir Amerikan bozuk parasının iletkenliğinin bütün hedeflerini kabul eder. Değersiz parçalar arama bittiğinde her daim atılabilirler.
Standart Çöp Eleme Modu çok yavaş bir tarama hızı sunarak nokta atışı hedeflerde çok etkili durumdadır. Bu mod en olası tespit derinliğini sunar ve daha çok az çöp (değersiz madde) olan yerlerde işe yarar durumdadır.
Belirli Çöp Eleme:
Bu arama modu Sea Hunter Mark II modeline özeldir. Motion Discrimination (Hareket Ayrım) moduna işletim yönünden benzerdir. Daha belirgin ve gelişmiş hedef ayrımı sunar. Arka ses eşiği, ''kabul edilen'' bir hedef arama başlığına sunulana kadar seçili seviyede kalmaya devam eder. O süreçte keskin bir ses yanıtı ortaya çıkar. Standart modda olduğu gibi, Eleme Kontrolü çeşitli metal türlerini tespit etmek için olan dedektör becerisini değiştirmek için kullanılır; daha iyi kondüktörlerin tespitini nispeten azaltırken, zayıf kondüktörler elenebilir. ''Belirli'' modu her ne kadar hava testlerinde daha az tespit derinliği sunuyor gibi gözükse de, istenmeyen parçaları istenen parçalara hiç zarar vermeden tam olarak elemesi durumu onu belli durumlarda Standart modundan daha üstün kılar. Örneğin; açma halkalarını dahil etmeyecek bir eleme kontrolü seti ile küçük veya hiç bir efor olmadan dahil edilmezler.
''Belirli'' modunda nokta atışı yapabilmek için, hedefin üstünden arama başlığını süpürünüz.
Arama başlığı bir ses yanıtı verebilmek için hareket halinde olmalıdır. Bu mod üstün vuruş endüksiyon hedef ayrımı sunmak için tasarlanmış ve özellikle birçok değersiz maddenin bulunduğu alanlarda kullanılmak için tasarlanmıştır.
İŞLETME TALİMATLARI
Aşağıdaki prosedür Sea Hunter Mark II'nin ne kadar kolay işletildiğini gösterir.
1. Dedektörü açınız ve ses ton sayılarıyla sunulan otomatik batarya kontrol sonuçlarına dikkat gösteriniz. Dört ton bataryaların iyi olduğunu, iki veya üç ton yeterli olduklarını gösterir. `Bir ton veya hiçbir ton olmadığı durumda, bataryaları değiştiriniz.
2. Ya Standart ya de Belirli Çöp Eleme işletme modunu seçiniz.
3. Eşik ses seviyesini istediğiniz ayarda düzenleyiniz. Sıklıkla, bu seviye sessizliğe çok yakın, eşik sesinin sadece duyulduğu bir seviyede olur.
4. Eleme Kontrol ayarlarını, mevcut olan değersiz metal miktarını ve türlerini belirleyene kadar sıfıra veya en azından çok düşük bir seviyede tutunuz. Bütün kabul edilebilir hedeflerin arama hedeflerinizi en yükseğe çıkaracak şekilde konumlandıklarına emin olmak için sadece en az miktarda parçaları eleyiniz.
Arama:
Arama başlığını saniyede otuzdan altmış cm'e kadar 3-5 cm topraktan yüksekte tarayınız.
Başlığın altındaki metal varlığını gösteren bir ses artışı olacaktır.
Nokta atışı ve Hedef Kurtarması:
Dedektör bir hedefi konumlandırdığı an neyi bulduğunu kontrol etmek için onu kurtarmalısınız.
Hedefin üstüne hayali bir ''X'' çizerek nokta atışını sağlayınız. En yüksek sesin olduğu yerde hedefinizi bulacaksınız. Hedefin üstünde gezdirmenizi sağlaması adına Standart moda geçiş yapabilirsiniz çünkü ''Belirli'' modunda arama başlığı hareketi hedeflerin varlığını tanımlamayı gerektirir. Son adım kurtarmadır ve genellikle kazma da bu işleme dahil edilir. Her zaman olabildiğince küçük bir delik açarak hedefiniz kurtarınız ve deliği kapatınız. Yaptığınız arama türüne göre uygun aletleri kullanınız. Ek hedefler için deliği tekrar kontrol ediniz.
Bataryalar:
Sea Hunter Mark ll sekiz (8) AA batarya gerektirir. Değiştirme gerektiği zamanlarda sadece yüksek kalite karbon, alkalin veya tekrar şarj edilebilir bataryalar kullanınız. Dedektör her açıldığında bataryalar otomatik ve sesli olarak kontrol edilir. Dört veya daha fazla ses bataryaların çok iyi olduklarını gösterir, iki ton is bataryaların yeterli olduğunu gösterir. Bir veya hiç ton olmaması bataryaların değiştirilmesi gerektiğini gösterir.
BATARYA DEĞİŞTİRİLMESİ
Bataryalar yuvasının arkasına erişim ile elektronik yuvanın içinde konumlandırılmıştır.
Bataryalara erişmek için dedektörü yuvası arkasındaki batarya kabının vidalarını elinizle sökünüz; alet KULLANMAYINIZ. Batarya takımı kaydığında, o-halkasının kontrol yuvasında kalması gerekmektedir. Bataryaları takarken doğru kutu polaritenin gözlemlendiğinden emin olunuz. Takımın kontakt ucunu kontaktlar aşağıdayken yuvaya yerleştirerek bataryaları tekrar takınız. O-halkasının iyice yağlandığından ve temiz olduğundan emin olunuz. Gerektiği durumda birazcık silikon yağı veya petrol jelatini ekleyiniz. Batarya kabını tekrar takınız, yuvaya tam yaslanana ve iki endeks izi hizalanana kadar elinizle sıkılınız.
Her zaman dedektörde Alkalin veya nikel metal hidrür gibi yüksek kalitedeki bataryalar kullanınız. Ve her zaman dedektör uzun bir süre için depolanacaksa bataryaları dedektörden çıkarınız.
Not:
ARAMA BAŞLIKLARI: Sea Hunter Mark ll 'nin kullanım için iki tane mevcut başlığı vardır.
Harika bir derinlik ve iyi tarama genişliği sunan 8” arama başlığı, bütün alanlarda genel arama için kullanılan en yaygın boyuttur. Arama başlığı ana aramanız için kullanılmalıdır.
10 x 14” Elliptical arama başlığı daha fazla alanı kaplamanızı ve daha derin yerlerde, özellikle büyük hedefler için, arama yapmanızı sağlar.
Dikkat:
1. Eğer batarya bölmesi suyla kaplanırsa, anında bataryaları sökünüz, bölmeyi temiz su ile durulayınız ve kurumaya bırakınız. Elektronik bölme fabrika mühürlüdür ve asla açılmamalıdır;Ön paneldeki içi görünür ''kask maskesi'' kondensasyondan uzak durmalıdır. Eğer camı herhangi bir şekilde nem kaparsa, en kısa zamanda Garrett fabrikasıyla iletişime geçiniz.
2. Dalış yapmadan önce her daim arama başlığını, kulaklık bağlantılarını ve batarya kapağını kontrol ediniz. Alan kullanımından önce bir süre önce dedektörü çalıştırarak batarya gücünü kontrol ediniz.
3. Yüksek dikkat ile dalışınızı yapınız. Kulaklık veya arama başlığı kablolarının etrafınıza dolanma riskini azaltmak adına dalış uygulamalarını izleyiniz. Kulaklık hava deliklerinin dalıştan önce açık olduklarına emin olunuz.
4. Dalış sırasında kalça montajı konfigürasyonunu kullandığınız zaman kemerin acil bir durum sırasında ekipman kaldırma ile çatışmayacağından emin olunuz.
ÇALIŞTIRMA ÖNERİLERİ
Garrett dedektörünüzü çalıştırıp kullandıkça, kullanımına daha da alışacaksınız. Kendi test alanınızı oluşturmanız önerilir. Bir çivi, bir parça folyo, bir açma halkası, bir şişe kapağı ve birkaç bozuk para gibi birkaç parçayı 5-20 cm derinliğinde ve 30 cm kadar uzağa gömünüz.
Her maddenin gömüldüğü alanı açık bir şekilde işaretleyiniz. Tespit sinyallerini dinleyip çalışırken hedefleri taramaya çalışınız.
Yeni gömülen nesnelerin, özellikle bozuk paraların bir süre gömülü olan nesnelere nazaran daha zor tespit edileceğini unutmayınız. Bu metalurjik bir olay. Dedektörün nasıl yanıt vereceğini incelemek için değişik çalıştırma modlarnı deneyiniz. Hedefleri tam olarak nokta atışı yaparak konumlandırmaya çalışınız.
Tarama yaparken acele etmeyiniz. Saniyede 30-60 cm hız ile arama başlığıyla tarama yapmaya çalışınız. Arama bağlığını düz ve toprakla aynı seviyede tutmaya çalışınız. Rahat olan bir hızda yürürken, yavaş ve sabit bir şekilde öne ve arkaya doğru hareket ettiriniz.
Sistemli olunuz. Hiçbir alanı atlamayınız. Daha iyi ses algısı ve taramaya konsantre olabilmek için kulaklık takınız.
Kısa bir süre için Sea Hunter Mark II'nizi çalıştırdıktan sonra, kullanımında ne kadar etkili olduğunuza siz bile şaşıracaksınız. Fakat dedektörü 100 saat veya daha fazla çalıştırmayana kadar, yine de en iyi doğruluk ve başarıyı elde etmeyi beklemeyiniz.
İyi avlanmalar!
BAKIM
Her zaman Garrett dedektörünüzün hassas bir elektronik cihaz olduğunu
unutmayınız. Dışarıda engebeli alanlarda dirençli bir yapı sunmak için inşa edilmiştir fakat her daim dedektörü olabildiğince dikkatli tutmalısınız.
Elinizden geldiğince , yazın dedektörünüzü bir otomobil garajında veya sıfırın altında dışarıda tutmak gibi uç durumlardan kaçınınız.
Dedektörünüzü temiz tutunuz. Her zaman kullanımdan sonra yuvayı siliniz ve gerektiği zaman başlığı yıkayınız.
Kumlu alanlardaki kullanımdan sonra gövdeyi sökünüz ve temizleyiniz.
TAMİR SERVİSİ
Zorlanmanız durumunda, bu kullanım kılavuzunu tekrardan okuyup dedektörünüzün gereksiz yere çalıştırılamaz hale gelmesinden emin olunuz. Bayinizden de yardım isteyebilirsiniz. Dedektörünüzün servis için fabrikaya geri gönderilmesi gerektiği durumlarda, problemi tamamen anlatan bir yazı dahil etmeyi unutmayınız. Dedektörü Garrett fabrikasına teslim etmeden önce, aşağıdakileri yerine getirdiğinizden emin olunuz:
Kulanım Kılavuzunu dikkatlice okumak.
Batarya şalter ve bağlantıları kontrol etmek. (Bataryaları özellikle yakından kontrol etmek. Bataryalar dedektör ''hatasının'' en büyük sebeplerindedir.
Bu türdeki metal dedektörlerle aşina değilseniz, bayinizle görüşmek.
Dedektörle beraber sizin karşılaştığınız problemi anlatan ve neden meydana geldiğini açıklayan bir mektubu göndermek. İsim, adres ve 8:30-16.00 C.S.T zamanları aralığında daima size ulaşılabilecek bir telefon numarasını dahil etmek.
Dedektörü orijinal nakliye kutusu veya başka uygun bir kutusunda dikkatlice paketlemek. Her parçanın güvenli bir şekilde olduğundan emin olmak için uygun yalıtım ve paketleme materyalinin kullandığından emin olmak. Problemin bir parçası olmadıkları takdirde kulaklık ve sapları göndermeyiniz. Problem mekanik olmadığı sürece bütün başlıkları göndermeyi unutmayınız.
Garrett Metal Detectors 1881 W. State Street Garland, TX 75042 adresine kargonuzu yollayınız.
Konu ile ilgili daha fazla sorunuz varsa, lütfen (972-494-6151) numarasını arayarak Garrett Müşteri Hizmetleri Departmanına bağlanınız.
Lütfen Garrett teknik ekibine kargo ulaştıktan sonra bir hafta problemi çözme ve bir hafta da geri gönderim süresi veriniz. Sizin tarafınızdan ön ödemeli hava paket postası, UPS Blue (hava) veya uçak ile ilgili yazılı bir ifade olmadığı takdirde bütün ekipmanlar UPS veya, paket posta ile gönderilecektir.
YÜZEYE YAKIN ALANDA ELEKTRİK HATLARI VEYA BORULARIN OLDUĞUNU DÜŞÜNDÜĞÜNÜZ ALANLARDA ARAMA YAPMAYINIZ.
BOMBA VEYA DİĞER PATLAYICILARIN OLABİLECEĞİ ASKERİ ALANLARDA ARAMA YAPMAYINIZ.
ELEKTRİK GÜCÜ İÇERDİĞİNE DAIR ŞÜPHE DUYULAN VEYA BİLİNEN HERHANGİ BİR HATTIN SİZE ÇARPMASINA İZİN VERMEYİNİZ.
HERHANGİ BİR BORU HATTINA, ÖZELLİKLE YANICI GAZ VEYA SIVI İÇERIYORLARSA, ZARAR VERMEYİNİZ.
HERHANGİ BIR HEDEFİN KAZINDIĞI DURUMDA MANTIKLI TEMKİNLER ALINIZ.
ÖZELLİKLE TOPRAK DURUMDAN EMİN DEĞİLSENİZ.
PATENT KORUMASI Garrett mükemmelliğinin kanıtı aşağıdaki Amerika patentlerinin onlara verdiği onaydır: 4,709,213; 4,488,115; 4,700,139; 4,398,104; 4,423,377;
4,303,879; 4,334,191; 3,662,255; 4,162,969; 4,334,192; 5,148,151; 5,138,262; 5,721,489;
HER METAL DEDEKTÖR YER ALTI GÜÇ HATLARI BULABİLİR;
ÇARPILDIĞINDA YARALANMAYA SEBEP OLACAK PATLAYICI VEYA DİĞER CİHAZLAR. SEA HUNTER MARK II ILE HAZİNE ARAYIŞINA ÇIKTIĞINIZ ZAMAN, AŞAĞIDAKİ ÖNLEMLERİ ALINIZ:
Kendini adamış bir metal dedektör meraklısının iki önemli gereksinimi delikleri doldurmak ve ''izinsiz girmek yasak'' işaretlerine uymaktır. Charles Garrett'in dedektörlerinden birini kullanan kullanıcıların hepsine aktardığı ricası, aranan her alanın önceki halinden de iyi bir halde terk edilmesidir. Binlerce kişi ve kuruluş bu resmi Metal Dedektör Operatörleri Ahlaki Değerler Yasasına uymuştur:
Özel ve kamu mülklerine, bütün tarihi ve arkeolojik bölümlerine saygı duyacağım ve doğru izinler olmadan bu alanlarda metal tespiti yapmayacağım.
Federal, eyalet ve yerel kamu topraklarında yönetilen bütün yasalara, düzenlemelere ve kurallar hakkında bilgili olacağım ve onlara uyacağım.
Ne zaman mümkünse emniyet görevlilerine yardımcı olacağım.
Herhangi türdeki bir mülke, buna teller, sinyaller ve binalar da dahil, kasti olarak bir hasar vermeyeceğim.
Mülk, bina veya terk edilmiş yapıların kalıntılarına hasar vermeyeceğim.
Çöp veya diğer atılmış döküntüleri etrafta bırakmayacağım. Her arama alanını terk ettiğimde bütün çöp ve kazılı hedefleri kendimle taşıyacağım.
Altın Kuralı gözlemleyip iyi açık hava görgü kurallarını kullanacağım ve metal tespiti alanına dahil olan bütün insanların kişilik ve toplumsal imajlarına katkıda bulunacak bir kişilikte davranacağım.
TUTUMUNUZA DİKKAT EDİNİZ
