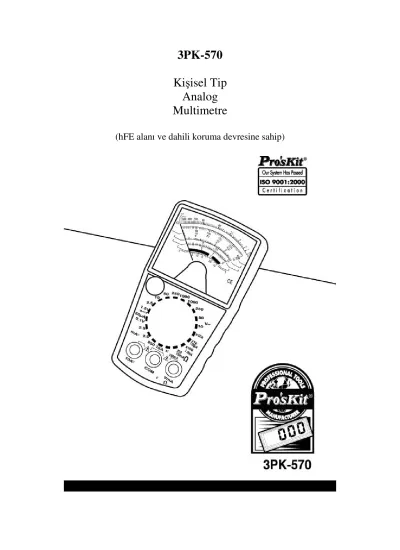

3PK-570
Kişisel Tip Analog Multimetre
(hFE alanı ve dahili koruma devresine sahip)
Kullanım kılavuzu
Özellikler bu test cihazı, güvenli, isabetli, pille çalışan ve elde taşınabilir boyutlarda bir alettir.
20.000ohm/V DC & 9.000ohm /V AC gibi, çok yüksek bir duyarlılığa sahiptir ve doğrusal hareket sayesinde, DC/AC Gerilim ölçümleri, DC Akım, Dirençler ve Diyot&LEDler, Devamlılık Testleri ve 90 ARC üzerindeki desibellerin ölçümleri, hassaslıkla
yapılabilmektedir. Diyotlar ve sigortaların yardımı ile, aynalı gösterge yanında; uygun bir aşırı yükleme koruması da mevcuttur. İster yani başlamış, isterseniz profesyonel olun;
laboratuar,hobi atölyesi ve ev uygulamalarında kullanım için ideal bir aygıttır.
1. Çok – amaçlı işlevi: direnç testini de kapsamak üzere, AC/DC gerilim ya da DC akım ölçümü, devamlılık testi, pil testi, vb kapsar.
2. DC ölçüm için 45 mikro Amperden 20Kohm iç dirence kadar, AC ölçüm için 9 kOHM/V yüksek duyarlılıklı ve geniş ölçüm alanına sahip.
3. 0.2MV ‘lik üstün okunabilirlik faktörü,ve 0.2 ohm’dan 20Mohm’a kadar genişletilmiş direnç okuma.
4. seri kondansatör terminali(çıkış) 5. 3Volt-9Volt dahili pil gücü
6. alanların rasyonel ayarlanımı ve tek elle kullanım kontrolü
7. test uçları ve ölçüm terminallerinde güvelik unsuruna verilen önem
Sayfa 1
ÖZELLİKLER
DCV alanları: 0,12-2,5-10-50-250-1000V FSD Hassaslığı : +/- 3%
Duyarlılık: 20Kohm
ACV alanları: 10-50-250-1000V FSD Hassaslığı: +/- 4%
Duyarlılık: 9Kohm/V
DCA alanları: (DC V 0,5 konumunda )50microA. 2,5mA. 25mA.
250mA (Voltaj düşmesi <0,6V), Harici 10A (özel soketle, voltaj düşmesi 0,15 V)
FSD Hassaslığı: +/- 3%
Direnç alanları:
X1-0,2 ohm dan 2Kohma kadar, orta gösterge 20ohm’da X10-2 ohm dan 20Kohma kadar, orta gösterge 200ohm’da X100-20 ohm dan 200Kohma kadar, orta gösterge 2000ohm’da X1K-200 ohm dan 20Mohma kadar, orta gösterge 20Kohm’da X10K-2Kohm dan 20Mohma kadar, orta gösterge 200Kohm’da Hassaslık : aralık uzunluğunun +/- 4%’ü kadar
Desibel Ölçümü:
10 dan +22dB 0dB = 1mw / 600ohm Pil Testi: 1,5V(250mA)
Devamlılık testi için BUZZER: 30 ohma kadarki dirençlerde ses verecektir.
Diyot&LED Testi:
Sigorta:0,5 A/250V6,4dx30(aralıksız tip) Boyutlar: 160x88x40mm(I x w x h) Ağırlık: 280g
Sayfa 2
Kullanım OHM Testi
(1) test uçlarını – COM ve + soketlerine takınız.
(2) Alan seçicisini OHM alanı konumuna getiriniz.
(3) Test uçlarını kısa devre edin ve 0OHM ADJ ‘ı işaretçiyi sıfırlamak için çevirin.
(4) Test edilecek devre üzerinde gerilim olmadığından emin olun.
(5) Referans tablosuna karşılık gelen OHM cetveli okuyun.
Alan konumu Çoklayıcı
x1 x1
x10 x10
x100 x100
x 1K x1000
x 10K x10000
DCV Testi
(1) kırmızı test ucunu “+”soketine ve siyah olanını”-”COM’a takınız.
(2) Alan selektörünü seçili DC V alanı konumuna ayarlayınız.
(3) kırmızı test ucunu test edilen devrenin “+” kutbuna, siyah ucu da eksi olanına bağlayız.
(4) Referans tablosuna karşılık gelen DC AV cetvelini okuyun.
Alan konumu Çoklayıcı
0,1V X1,01
2,5V X0,01
10V X1
50V X1
250V X1
1000V X100
Sayfa 3
ACV Testi
(1) Kırmızı test uçlarını “+” soketine ve siyahları“-” soketine takınız.
(2) Alan seçicisini seçili bir ACV alanı konumuna getirin.
(3) Test uçlarını , kutuplara bakmaksızın test edilen devreye bağlayınız.
(4) ACV cetvelini, tabloya başvurmak suretiyle, okuyunuz.
Alan konumu Çoklayıcı
10V X1
50V X1
250V X1
1000V X100
DCA Testi
(1) Kırmızı test uçlarını “+” soketine ve siyahları“-” soketine takınız.
(2) Alan seçicisini seçili bir DCA alanı konumuna getirin.
(3) Kırmızı test ucunu, test edilen devrenin pozitif kutbuna, siyah olanını negatif kutbuna bağlayın.
(4) Referans tablosu ile dönüştürerek, DC AV göstergesini okuyun. 10Ampere kadara olan büyük akımları ölçeceğiniz zaman, alan seçicisini “10A”’e getiriniz. Ardından, kırmızı test ucunu “+”fişine, ve siyah ucu özel 10A soketine takınız. Ve ardından yukarıda anlatıldığı şekilde devam ediniz.
Alan konumu Çoklayıcı
50microA X1
21,5mA X0,01
25mA X0,1
250mA X1
10A X1
Sayfa 4
DESİBEL ÖLÇÜMÜ
1. siyah test ucunu –COM terminaline bağlayınız ve kırmızı LEDi “+” terminaline bağlayınız.
2. alan seçicisini 10V AC gerilim alanına getiriniz.
3. test uçlarını test edilecek devreye bağlayın ve dB cetvelini okuyun.
PİL TESTİ
1. siyah test ucunu –COM terminaline bağlayınız ve kırmızı LEDi “+” terminaline bağlayınız.
2. alan seçicisini “PİL 1.5 V” konumuna getirin.
3. pilin “+” kutbuna, kırmızı test ucuyla, “-”kutbuna siyah test ucuyla dokunun, 4. PİL 1.5 V cetvelindeki değeri okuyun. Ve sonra “iyi” veya “kötü” olup olmadığına
bakın.
İLETKENLİK BUZZER TESTİ
(1) alan anahtarını “BUZZ” pozisyonuna ayarlayın, (2) test problarını devreye bağlayın,
(3) eğer devre iletken ise , buzzer ses çıkaracaktır.
Sayfa 5
DİYOT&LED TESTİ
(Tester’ın “-” kutbu, pozitif güç polarizasyonundadır. )
(1) selektör alanını Rx10 alan konumuna ayarlayınız. Test uçlarını sırasıyla “+” ve
“-” soketlere takınız.
(2) IF testi için(ileri akım), bir test ucunu diyotun pozitif kutbuna; diğer test ucunu ise negatif kutba bağlayınız. IR(Ters Akım) içinse, bağlantıyı terine çeviriniz.
(3) Verilen 1.1 cetvel üzerinde diyotun IF veya IR olduğunu okuyunuz.
(4) diyota ait doğrusal(ileri) gerilimi (VF) ; LV cetvelinden; ve LED diyotu test ederken, IF(ileri akım) için LI cetvelinden okuyunuz.
DİKKAT !!
Bu alet, kullanıcının servis uygulayabileceği herhangi bileşene sahip değildir. Herhangi ölçümün yapılmasından önce, bu kılavuz dikkatli bir şekilde; ve tamamıyla okunmalıdır.
Elektrik şoku durumunu önlemek için, test uçlarını çıkarınız.
Pillerin değiştirilmesinde, elektrik şokunu önlemek amacıyla, her zaman için test uçlarını sinyal girişlerinden çıkarmalısınız. Değiştirme sonrasında kasayı kapattığınızdan emin olunuz.
