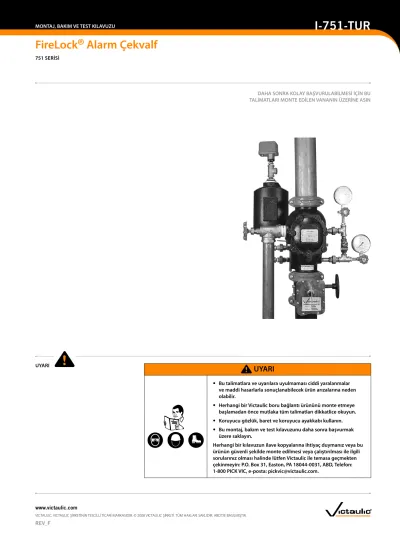

I-751-TUR. FireLock Alarm Çekvalf UYARI MONTAJ, BAKIM VE TEST KILAVUZU 751 SERİSİ

(1)

DAHA SONRA KOLAY BAŞVURULABİLMESİ İÇİN BU TALİMATLARI MONTE EDİLEN VANANIN ÜZERİNE ASIN

UYARI

• Bu talimatlara ve uyarılara uyulmaması ciddi yaralanmalar ve maddi hasarlarla sonuçlanabilecek ürün arızalarına neden olabilir.

• Herhangi bir Victaulic boru bağlantı ürününü monte etmeye başlamadan önce mutlaka tüm talimatları dikkatlice okuyun.

• Koruyucu gözlük, baret ve koruyucu ayakkabı kullanın.

• Bu montaj, bakım ve test kılavuzunu daha sonra başvurmak üzere saklayın.

Herhangi bir kılavuzun ilave kopyalarına ihtiyaç duymanız veya bu ürünün güvenli şekilde monte edilmesi veya çalıştırılması ile ilgili sorularınız olması halinde lütfen Victaulic ile temasa geçmekten çekinmeyin: P.O. Box 31, Easton, PA 18044-0031, ABD, Telefon:

UYARI

(2)

(3)

İÇİNDEKİLER

Tehlike Değerlendirmesi . . . . 1

Montöre Yönelik Güvenlik Talimatları . . . . 2

Genel . . . . 2

Bakım ve Testler . . . . 2

Giriş . . . . 3

Trim Boyutları . . . . 3

Patlatılmış Görünüm Çizimi – Trim Bileşenleri . . . . 4

Patlatılmış Görünüm Çizimi – Trim Bileşenleri (Sadece Kanada) . . . . 5

Patlatılmış Görünüm Çizimi – Dahili Vana Bileşenleri . . . . 6

751 Serisi Alarm Çekvalf – Trim Montajı Çizim Numaraları . . . . 7

Aşırı Basınçlı Pompalarla Kullanım İçin 751 Serisi Alarm Çekvalf (Sadece Kanada) – Trim Montajı Çizim Numaraları . . . . 7

Önemli Montaj Bilgileri . . . . 8

Vana/Trim Montajı . . . . 8

Hidrostatik Testler . . . . 8

Sistemin Devreye Alınması . . . . 9

Harici Kontroller . . . .11

Haftalık Kontroller . . . .11

Aylık Kontroller . . . .11

Gerekli Testler . . . .12

Ana Drenaj Testi . . . .12

Gerekli Dahili Kontroller . . . .13

Bakım . . . .15

1 1/2 – 3 inç/48,3 – 88,9 mm ve 8 inç/219,1 mm Vana Boyutları İçin Dil Contasının Sökülmesi ve Değiştirilmesi . . . .15

4 – 6 inç/114,3 – 168,3 mm Vana Boyutları İçin Dil Contasının Sökülmesi ve Değiştirilmesi . . . .17

Dil Tertibatının Sökülmesi (Tüm Boyutlar) . . . .19

Kapak Plakası Contasının ve Kapak Plakasının Montajı . . . .20

Sorun Giderme – 751 Serisi FireLock Alarm Çekvalf . . . .21

TEHLİKE DEĞERLENDİRMESİ

Çeşitli tehlike seviyelerinin değerlendirilmesiyle ilgili tanımlar aşağıda verilmiştir . Bu simgeyi gördüğünüzde yaralanma tehlikesine karşı tetikte olun . Bu simgeden sonra verilen mesajı dikkatlice okuyun ve anladığınızdan emin olun .

UYARI

• “UYARI” kelimesi, tavsiye edilen önlemler de dahil olmak üzere talimatların yerine getirilmemesi halinde ciddi yaralanmalar, hatta ölümle sonuçlanabilecek tehlikelerin veya emniyetli olmayan uygulamaların mevcut olduğu anlamına gelir.

DİKKAT

• “DİKKAT” kelimesi, tavsiye edilen önlemler de dahil olmak üzere talimatların yerine getirilmemesi halinde ciddi yaralanmalar, ürün hasarları veya maddi hasar ile sonuçlanabilecek tehlikelerin veya emniyetli olmayan uygulamaların mevcut olduğu anlamına gelir.

İKAZ

• “İKAZ” kelimesi ise önemli, ancak bu tehlikeler ile ilgili olmayan özel talimatlar söz konusu olduğunda kullanılır.

(4)

GENEL

1. Bu 751 Serisi Victaulic FireLock Alarm Çekvalfin montajına, bakımına ve testlerine başlamadan önce bu talimatları okuyun ve anladığınızdan emin olun ve trim şemalarını dikkate alın.

2. Teslimatı kontrol edin. Tüm bileşenlerin teslim edildiğinden ve montaj için gerekli tüm aletlerin hazır bulunduğundan emin olun .

3. Sadece önerilen aksesuarları kullanın. Bu alarm çekvalf ile kullanım için onaylanmamış aksesuarların ve ekipmanların kullanılması sistemin yanlış çalışmasına neden olabilir .

4. Koruyucu gözlük, baret, koruyucu ayakkabı ve koruyucu kulaklık kullanın. Uzun süre gürültülü çalışma ortamlarında kalıyorsanız koruyucu kulaklık takın .

5. Sırt yaralanmalarına karşı dikkatli olun. Büyük ve önceden monte edilmiş vanalar ağırdır ve tertibatın yerleştirilmesi ve monte edilmesi için en az iki kişi veya mekanik kaldırma ekipmanları gereklidir . Daima uygun kaldırma tekniklerini uygulayın .

6. Elektrikle çalışan aletleri tehlikeli ortamlarda kullanmaktan kaçının. Montaj için elektrikle çalışan aletler kullanılacaksa, çalışma alanında nem olmadığından emin olun . Çalışma alanının iyi aydınlatılmasını sağlayın ve vananın, trimin ve aksesuarların doğru monte edilebilmesi için yeterli boşluk bulunmasını sağlayın . 7. Sıkışma noktalarına karşı dikkatli olun. Parmaklarınızı vana

gövdesinin altında tutmayın, aksi takdirde parmaklarınız vananın ağırlığından sıkışabilir . Yayla yüklü bileşenler (ör . dil tertibatı) etrafında dikkati olun .

8. Çalışa alanlarını temiz tutun. Dağınık alanlar, tezgahlar ve kaygan zeminler tehlikeli çalışma koşulları yaratabilir .

9. SİSTEMİ DONMA KOŞULLARINA KARŞI KORUYUN. VANA VE BESLEME BORULARI MUTLAKA DONMA SICAKLIKLARINA VE MEKANİK HASARLARA KARŞI KORUNMALIDIR.

BAKIM VE TESTLER

1. Yetkili kurumu bilgilendirin. Sistem tarafından sağlanan yangından koruma işlevini devre dışı bırakacak bir bakım çalışmasına başlamadan önce mutlaka yetkili kurumu haberdar edin .

2. Sistem testleri ve kontrol programları için NEPA gereksinimlerini takip edin. Bina sahibi veya temsilcisi, sistemi yürürlükteki NFPA-25 gereksinimlerine veya yetkili kurum tarafından belirtilen gereksinimlere (bunlardan hangisi daha katıysa o geçerlidir) uygun olarak kontrol edilmesinden sorumludur .

3. Herhangi bir bakım çalışması yürütmeden önce sistemin basıncını tahliye edin ve sistemi boşaltın. Sistem basıncı tahliye edilmez ve sistem tamamen boşaltılmazsa basınçlı su, söküm işlemi sırasında kapak plakasının fırlamasına neden olabilir .

4. Vanayı donma sıcaklıklarına, yabancı maddelere ve korozif atmosfere karşı koruyun. Sistemi bozabilecek veya sistem performansını etkileyebilecek koşullardan kaçınılmalıdır .

MONTÖRE YÖNELİK GÜVENLİK TALİMATLARI

UYARI

• Bu ürün mutlaka verilen tüm talimatlara uygun olarak deneyimli, eğitimli bir montör tarafından monte edilmelidir. Bu talimatlar önemli bilgiler içermektedir.

• Herhangi bir Victaulic boru bağlantı ürününü monte etmeye, sökmeye, ayarlamaya veya bakımını yapmaya başlamadan önce boru sisteminin basıncını düşürün ve sistemi boşaltın.

Bu talimatlara uyulmaması ciddi yaralanmalar ve/veya maddi hasar ile sonuçlanabilecek ürün arızalarına neden olabilir.

(5)

GİRİŞ

Aşağıdaki talimatlar Victaulic 751 Serisi FireLock Alarm Çekvalflerinin montajının doğru şekilde yapılması için hazırlanmıştır . Bu talimatlar yürürlükteki Victaulic şartnamelerine uygun olarak hazırlanan ve yiv açılan borular içerir .

İKAZ

• Bu kılavuzda verilen çizimler ve/veya resimler kolay anlaşılması için orantısız büyütülmüş olabilir.

• Bu ürün ve bu montaj, bakım ve test kılavuzu, münhasır mülkiyet hakkı Victaulic’in elinde olan ticari markalar, telif hakları ve/veya patentli özellikler içermektedir.

TRIM BOYUTLARI

G

C E F

H J

A B

D Opsiyonel

Geciktirme Odası

Opsiyonel Geciktirme Odası

Vana

Boyutu Boyutlar

inç/mm Her Birinin Yaklaşık Ağırlığı

lbs/kg

Nominal Boyut inç/mm

Mevcut Dış Çap

inç/mm E - E mesafesi

A * Yükseklik

B ‡ Genişlik

C Derinlik

D E F G H J Trimsiz Trimli

1 1/2 1 .900 9 .00 18 .50 21 .00 12 .50 10 .00 11 .00 9 .00 5 .00 5 .00 14 .2 31 .0

40 48,3 228,60 470 533 318 254 279 229 127 127 6,4 14,1

2 2 .375 9 .00 18 .50 21 .00 12 .50 10 .00 11 .00 9 .00 5 .00 5 .00 14 .6 31 .0

50 60,3 228,60 470 533 318 254 279 229 127 127 6,6 14,1

2 1/2 2 .875 12 .61 22 .50 23 .50 13 .50 11 .25 12 .00 9 .00 5 .00 5 .00 34 .4 52 .0

65 73,0 320,29 572 597 343 286 305 229 127 127 15,6 23,6

76,1 mm 3 .000 12 .61 22 .50 23 .50 13 .50 11 .25 12 .00 9 .00 5 .00 5 .00 34 .4 52 .0

76,1 320,29 572 597 343 286 305 229 127 127 15,6 23,6

3 3 .500 12 .61 22 .50 23 .50 13 .50 11 .25 12 .00 9 .00 5 .00 5 .00 35 .3 52 .0

80 88,9 320,29 572 597 343 286 305 229 127 127 16,0 23,6

4 4 .500 15 .03 23 .50 29 .00 14 .00 13 .50 15 .00 10 .00 5 .80 5 .80 49 .0 80 .0

100 114,3 381,76 597 737 356 343 381 254 147 147 22,2 36,3

6 6 .625 16 .00 24 .00 30 .11 17 .28 14 .25 16 .00 10 .00 5 .88 6 .02 69 .0 91 .0

150 168,3 406,40 610 765 439 362 406 254 149 153 31,3 41,3

165,1 mm 6 .500 16 .00 24 .00 30 .11 17 .28 14 .25 16 .00 10 .00 5 .88 6 .02 69 .0 95 .0

165,1 406,40 610 765 439 362 406 254 149 153 31,3 43,1

8 8 .625 17 .50 26 .00 30 .00 18 .00 15 .25 16 .00 10 .00 16 .00 10 .00 142 .0 182 .0

200 219,1 444,50 660 762 457 387 406 254 406 254 64,4 82,6

NOTLAR:

* “A” boyutu vana gövdesinin üst noktası ile alt noktası arasındaki mesafeyi (gövde boyutu) ifade eder .

‡ Opsiyonel bir geciktirme odası monte edilecekse, “B” (Yükseklik) boyutuna 12 inç/305 mm ilave edin .

(6)

PATLATILMIŞ GÖRÜNÜM ÇİZİMİ – TRIM BİLEŞENLERİ

751 SERİSİ ALARM ÇEKVALF YİVLİ X YİVLİ (OPSİYONEL AKSESUARLAR DA GÖSTERİLMİŞTİR)

9 10

7

6 13

12 8

2

3

1 5

14

4

11

15 15

Malzeme Listesi

1 751 Serisi FireLock Alarm Çekvalfi

2 Su Besleme Basınç Göstergesi (0-300 psi/0-2068 kPa) 3 Çalpara Çekvalf

4 Sistem Basıncı Göstergesi (0-300 psi/0-2068 kPa) 5 Alarm Hattı Küresel Vanası (Normalde Açık) 6 Alarm Test Hattı Küresel Vanası

(Normalde Kapalı)

7 Alarm Hattı Drenaj Kısıtlayıcı (1⁄16 inç) 8 Sistem Ana Drenaj Vanası 9 752 Serisi Geciktirme Odası Tertibatı

(Opsiyonel/Ayrı Olarak Satılır) 10 760 Serisi Su Motoru Alarmı (Opsiyonel/

Ayrı Olarak Satılır)

11 Su Besleme Ana Kontrol Vanası (Opsiyonel/Ayrı Olarak Satılır – VQR Tertibatı Sipariş Edildiğinde Standart Olarak Gelir)

12 FireLock Rijit Kaplin (Opsiyonel/Ayrı Olarak Satılır – VQR Tertibatı Sipariş Edildiğinde Standart Olarak Gelir)

13 Alarm Basınç Anahtarı (Opsiyonel/Ayrı Olarak Satılır) 14 752V Serisi Geciktirme Havalandırma Kiti

(Opsiyonel/Ayrı Olarak Satılır) * 15 Gösterge Vanası

Opsiyonel 752V Serisi Geciktirme Havalandırma Kiti

Açık Drenaja Giden Boru

Su Motoru Alarmına veya

Opsiyonel 752V Serisi Geciktirme Havalandırma

Kitine

Parça 13 için Opsiyonel Konum

Su Beslemesinden Sisteme

Drenaja

* 752 Serisi Geciktirme Odasının üstünde bir hava kesintisi gerektiğinde mutlaka 752V Serisi Geciktirme Havalandırma Kiti kullanılmalıdır . Ayrıca, bir su motoru alarmına birden fazla vana bağlandığında ve her hat bir çekvalf tarafından izole edildiğinde de 752V Serisi Geciktirme Havalandırma Kiti kullanılmalıdır .

(7)

PATLATILMIŞ GÖRÜNÜM ÇİZİMİ – TRİM BİLEŞENLERİ (SADECE KANADA)

AŞIRI BASINÇLI POMPALARLA KULLANIM İÇİN 751 SERİSİ ALARM ÇEKVALF YİVLİ X YİVLİ (OPSİYONEL AKSESUARLAR DA GÖSTERİLMİŞTİR)

Drenaja

Su Beslemesinden Sisteme Parça 12 için

Opsiyonel Konum

Aşırı Basınç Pompasından

Aşırı Basınç Pompasından 5

8

11

10 7

6

13

9

1 3

4

2 12

14

14 15 Malzeme Listesi

1 751 Serisi FireLock™ Alarm Çekvalf 2 Su Besleme Basınç Göstergesi

(0-300 psi/0-2068 kPa) 3 Çalpara Çekvalf 4 Sistem Basıncı Göstergesi

(0-300 psi/0-2068 kPa)

5 Alarm Hattı Küresel Vanası (Normalde Açık) 6 Alarm Test Hattı Küresel Vanası

(Normalde Kapalı)

7 Alarm Hattı Drenaj Kısıtlayıcı (1⁄16 inç) 8 Sistem Ana Drenaj Vanası 9 760 Serisi Su Motoru Alarmı

(Opsiyonel/Ayrı Olarak Satılır) 10 Su Besleme Ana Kontrol Vanası

(Opsiyonel/Ayrı Olarak Satılır – VQR Tertibatı Sipariş Edildiğinde Standart Olarak Gelir) 11 FireLock™ Rijit Kaplin (Opsiyonel/Ayrı Olarak

Satılır – VQR Tertibatı Sipariş Edildiğinde Standart Olarak Gelir)

12 Alarm Basınç Anahtarı (Opsiyonel/Ayrı Olarak Satılır) 13 Aşırı Basınç Pompası Basınç Anahtarı

(Ayrı Olarak Satılır/Victaulic Tarafından Tedarik Edilmez)

14 Aşırı Basınç Pompası İzolasyon Küresel Vanası (Normalde Açık)

15 Aşırı Basınç Pompası Basınç Anahtarı İzolasyon Küresel Vanası (Normalde Açık)

(8)

PATLATILMIŞ GÖRÜNÜM ÇİZİMİ – DAHİLİ VANA BİLEŞENLERİ

Dil

Yatak Alarm

Testi Alarm Çıkışı

Kolay anlaşılması için orantısız büyütülmüştür

1 ½ - 3 inç/48,3 - 88,9 mm ve 8 inç/219,1 mm Boyutları

4 - 6 inç/114,3 - 168,3 mm Boyutları

1

12 11

9 3 4

2

10

7 6 5

8 14

13 15

Malzeme Listesi

1 Vana Gövdesi 8 Cıvata Contası

2 Dil 9 Dil Yayı

3 Dil Contası 10 Ara Parçalar (2 tane)

4 Conta Halkası 11 Dil Şaftı

5 Conta Pulu (1 ½ - 2 inç/48,3 - 60,3 mm Vanalarda kullanılmaz) 12 Dil Şaftı Tespit Tapası (2 tane)

6 Conta Tespit Halkası 13 Kapak Plakası

7 Conta Tertibatı Cıvatası 14 Kapak Plakası Contası

15 Kapak Plakası Cıvataları *

3 2

10

7

6 8

(9)

751 SERİSİ ALARM ÇEKVALF – TRİM MONTAJI ÇİZİM NUMARALARI

Vana Boyutu Düşey Trim Vana Boyutu Düşey Trim

Nominal Boyut

inç/mm Mevcut Dış Çap

inç/mm Çizim Numarası Nominal Boyut

inç/mm Çizim Numarası

1 1/240 1 .90048,3 Z014751201 1004 4 .500114,3 Z040751201

2 2 .375 Z014751201 6 6 .625 Z060751201

50 60,3 150 168,3

2 1/265 2 .87573,0 Z024751201 165,1 mm 6 .500165,1 Z060751201

76,1 mm 3 .00076,1 Z024751201 2008 8 .625219,1 Z080751201

3 3 .500 Z024751201

80 88,9

AŞIRI BASINÇLI POMPALARLA KULLANIM İÇİN 751 SERİSİ ALARM ÇEKVALF (SADECE KANADA) – TRİM MONTAJI ÇİZİM NUMARALARI

Vana Boyutu Düşey Trim Vana Boyutu Düşey Trim

Nominal Boyut

inç/mm Çizim Numarası Nominal Boyut

inç/mm Çizim Numarası

1 1/240 1 .90048,3 Z014751203 1004 4 .500114,3 Z040751203

2 2 .375 Z014751203 6 6 .625 Z060751203

50 60,3 150 168,3

2 1/265 2 .87573,0 Z024751203 165,1 mm 6 .500165,1 Z060751203

76,1 mm 3 .00076,1 Z024751203 2008 8 .625219,1 Z080751203

3 3 .500 Z024751203

80 88,9

(10)

ÖNEMLİ MONTAJ BİLGİLERİ

1 . Doğru montaj ve onay için 751 Serisi Alarm Çekvalf mutlaka teslimatla birlikte verilen ürüne özel trim şemalarına uygun olarak monte edilmelidir .

2 . 751 Serisi Alarm Çekvalfi monte etmeye başlamadan önce tüm yabancı maddeleri gidermek üzere su beslemesi borularını içinden su geçirerek iyice temizleyin .

3 . 751 Serisi Alarm Çekvalf KESİNLİKLE vananın, donma sıcaklıklarına maruz kalabileceği yerlere monte edilmemelidir . Ayrıca, 751 Serisi Alarm Çekvalf KESİNLİKLE vanada fiziksel hasar meydana gelebileceği yerlere monte edilmemelidir .

4 . Korozif bir ortam veya kirli su bulunuyorsa 751 Serisi Alarm Çekvalf, trim ve ilgili aksesuarlarla malzeme uyumunun kontrol edilmesi ve onaylanması proje sahibinin sorumluluğundadır .

5 . Değişken basınçlı kurulumlarda Victaulic 752 Serisi Geciktirme Odası monte edilmelidir . NOT: Victaulic bir 752 Serisi Geciktirme Odası içeren kurulumlar için özel trim çizimleri temin eder .

Opsiyonel 760 Serisi Su Motoru Alarmı

Opsiyonel Alarm Basınç Anahtarı

Su Motoru Alarmına veya Opsiyonel 752V Serisi Geciktirme Havalandırma

Kitine Opsiyonel 752V Serisi

Geciktirme Havalandırma Kiti

Açık Drenaja Giden Boru

5a . Geciktirme odasının üstünde bir hava kesintisi gerektiğinde mutlaka 752V Serisi Geciktirme Havalandırma Kiti kullanılmalıdır . Ayrıca, bir su motoru alarmına birden fazla vana bağlandığında ve her hat bir çekvalf tarafından izole edildiğinde de 752V Serisi Geciktirme Havalandırma Kiti kullanılmalıdır . Yukarıdaki çizime bakın .

6 . 751 Serisi Alarm Çekvalf sadece düşey konumda, gövdesi üzerindeki ok yukarı bakacak şekilde monte edilebilir. Bypass hattındaki çalpara çekvalf üzerindeki ok mutlaka yukarı bakmalıdır . 7 . 751 Serisi Alarm Çekvalf bir su motoru alarmıyla birlikte kullanılacaksa,

yukarıdaki çizimde gösterilen konuma bir kesintisiz alarm basınç anahtarı monte edilmesi önerilir .

VANA/TRİM MONTAJI

1 . Trim çiziminin sistem gereksinimlerine uygun olduğundan emin olun .

DİKKAT

• Vanayı monte etmeye başlamadan önce vana gövdesi içinde bulunan köpük ara parçanın çıkarıldığından emin olun.

Bu talimata uyulmaması, yaralanmalar ve/veya maddi hasar ile sonuçlanabilecek şekilde vananın yanlış çalışmasına neden olabilir.

2 . Vanadaki tüm plastik kapakları ve köpük ara parçaları çıkarın . 3 . Tüm dişli boru bağlantılarına az miktarda boru bağlantı bileşiği

uygulayın veya Teflon* bant sarın . Vana gövdesine, boru nipellerine veya vana açıklıklarına bant parçaları, bileşik veya diğer yabancı maddelerin girmesine KESİNLİKLE izin vermeyin .

DİKKAT

• Vana gövdesine, boru nipellerine veya vana açıklıklarına hiçbir yabancı madde girmediğinden emin olun.

• Teflon bant dışında bir malzeme kullanıyorsanız malzemenin trim içine girmemesine ekstra dikkat edin.

Bu talimatlara uyulmaması durumunda vana doğru çalışmayabilir ve ciddi yaralanmalar ve/veya maddi hasarlar meydana gelebilir.

4 . Vanayı, trimi ve aksesuarları trim çizime uygun olarak monte edin .

* Teflon, DuPont Şirketinin bir tescilli ticari markasıdır .

HİDROSTATİK TESTLER

UYARI

• Hava testi yapılması gerekiyorsa 50 psi/345 kPa hava basıncı değerini KESİNLİKLE aşmayın.

Bu talimata uyulmaması ciddi yaralanmalara ve/veya maddi hasara neden olabilir.

Victaulic 751 Serisi Alarm Vanası, 1 1/2 – 6 inç/40 – 150 mm boyutlarında maksimum çalışma basıncı 300 psi/2065 kPa ve 8 inç/200 mm boyutunda 225 psi/1551 kPa için UL tarafından listelenmiştir ve FM onaylıdır . Vana, 1 1/2 – 6 inç/40 – 150 mm boyutları için 600 psi/4135 kPa değerine ve 8 inç/200 mm boyutu için 500 psi/3447 kPa değerine kadar fabrikada test edilmiştir . Vana, yetkili kurum tarafından yapılacak kabul için normal su besleme basıncının 200 psi/1380 kPa veya 50 psi/345 kPa üzerinde dile karşı (2 saat sınır süresi aşılmamak kaydıyla) hidrostatik olarak test edilebilir .

(11)

DİKKAT

• 751 Serisi Alarm Çekvalf ve besleme boruları donma sıcaklıklarına ve mekanik hasara karşı korunmalıdır.

• Alarmların bir yaş sistemde doğru şekilde çalışması için sistemdeki havanın tamamen giderilmesi önemlidir. Sistemde kalan havanın tamamının giderilmesi için yardımcı drenajlar gerekli olabilir.

Bu talimatlara uyulmaması durumunda vana doğru çalışmayabilir ve ciddi yaralanmalar ve/veya maddi hasarlar meydana gelebilir.

Sistem Ana Drenaj Vanası

1 . Sistemin ana drenaj vanasını açın . Sistemin boşaltıldığını doğrulayın .

Sistem Ana Drenaj Vanası

2 . Sistemin ana drenaj vanasını kapatın .

3 . Sistemin tüm drenajlarının kapatıldığını ve sistemde kaçak bulunmadığını doğrulayın .

3a . Sistemin basıncının boşaltıldığını doğrulayın . Göstergeler sıfır basıncını göstermelidir .

4 . Sistemdeki tüm havayı tahliye etmek için uzak sistem test vanasını (kontrolör test bağlantısı) ve yardımcı drenajları açın .

Alarm Hattı Küresel Vanası

5 . Sistem doldurulurken alarmların çalışmasını önlemek için alarm hattı küresel vanasını kapatın . Alarmlar ve elektrik panelleri (bir alarm akış anahtarı veya kolon tarafından kontrol edilir) kesilemez . NOT: Alarmın etkinleştirilmesi mümkünse sistemin serviste olduğunu ilgili itfaiye kuruluşuna haber verin .

DİKKAT

• Tüm açık sistem vanalarından su akacağından su besleme ana kontrol vanasını açarken gerekli önlemleri alın.

Bu talimata uyulmaması maddi hasara yol açabilir.

Su Besleme Ana Kontrol Vanası

6 . Su besleme ana kontrol vanasını yavaşça açın .

7 . Sistemin tamamen suyla dolmasını bekleyin . Sistemde kalan tüm havayı tahliye etmek için uzak sistem test vanasından (kontrolör test bağlantısı) ve yardımcı drenajlardan su geçirin .

8 . Sabit bir su akışı sağlandıktan ve sistemdeki tüm hava tahliye olduktan sonra uzak sistem test vanasını (kontrolör test bağlantısı) ve yardımcı drenajları kapatın .

9 . Sistemin basınç değerlerini kaydedin . Sistem basınç göstergeleri, su besleme basıncı göstergesine eşit veya daha yüksek olmalıdır (Göstergelerin yerleri için 4 veya 5 . sayfadaki çizime bakın) .

(12)

DİKKAT

• Alarmların etkinleşebilmesi için alarm hattı küresel vanası mutlaka açık olmalıdır.

Bu talimata uyulmaması durumunda bir yangın sırasında alarmlar devreye girmeyebilir ve neticesinde ciddi yaralanmalar ve/veya maddi hasarlar meydana gelebilir.

Alarm Hattı Küresel

Vanası

10 . Alarm hattı küresel vanasını açın .

11 . Tüm vanaların normal çalışma konumlarında olduğunu kontrol edin (aşağıdaki tabloya bakın) .

Vana Normal Çalışma

Konumu

Alarm Hattı Küresel Vanası Açık

Alarm Test Hattı Küresel Vanası Kapalı

Su Besleme Ana Kontrol Vanası Açık

Sistem Ana Drenaj Vanası Kapalı

Aşırı Basınç Pompası İzolasyon Küresel Vanaları

(Sadece Kanada Trimi) Açık

Aşırı Basınç Pompası Basınç Anahtarı İzolasyon Küresel Vanası

12 . Yetkili kurumu, uzak istasyon alarm takip personelini ve sistemin serviste olduğu, etkilenen bölgedeki yetkilileri bilgilendirin .

(13)

UYARI

• Bina sahibi veya temsilcisi, yangından korunma sisteminin uygun ve çalışır durumda kalmasını sağlamakla yükümlüdür.

• Sistemin doğru şekilde çalışması için vanalar mutlaka yürürlükteki NFPA-25 gereksinimlerine veya yetkili kurum tarafından belirtilen gereksinimlere (bunlardan hangisi daha katıysa o geçerlidir) uygun olarak kontrol edilmelidir.

İlave kontrol ve test gereksinimleri için bu kılavuzda verilen talimatlara bakın.

• Kirli su beslemeleri, korozif/tortu bırakan su beslemeleri ve korozif atmosfer mevcutsa kontrollerin sıklığı artırılmalıdır.

• Herhangi bir Victaulic ürününü monte etmeye, sökmeye, ayarlamaya veya bakımını yapmaya başlamadan önce boru sisteminin basıncını düşürün ve sistemi boşaltın.

Bu talimatlara uyulmaması ölümlü kazalar, ciddi yaralanmalar ve maddi hasar ile sonuçlanabilecek sistem arızalarına neden olabilir.

İKAZ

• Vananın servisten alınmasını gerektiren faaliyetler, sağlanan yangından korunma işlevini bozabilir.

• Etkilenen alanlar için yetkili itfaiyeyi bilgilendirin.

• Sistemi servise almadan veya test etmeden önce yetkili kurumu haberdar edin.

HAFTALIK KONTROLLER

1 . Vanayı ve trimi haftalık olarak dışarıdan kontrol edin . NOT: Alarm vanasında bir düşük basınç alarmı mevcutsa, aylık kontroller yeterli olabilir . Sisteme özel gereksinimler için yetkili kurum ile iletişime geçin .

1 . Sistem basıncını ve su besleme basıncını kaydedin . Dilin üstündeki çekvalf kapama basıncı taşması nedeniyle sistem su basıncının su besleme basıncından yüksek olması normaldir . Su besleme basıncının alanda gözlemlenen normal basınç aralığında olduğunu doğrulayın . Su besleme basıncında önemli bir düşüş gözlenmesi, su beslemesinde olumsuz bir koşul olduğuna işaret edebilir .

2 . Vanayı ve trimi mekanik hasara ve korozyona karşı kontrol edin . Hasarlı veya korozyona uğramış parçaları değiştirin .

3 . Vananın ve trimin donma sıcaklıklarına maruz kalmayan bir alanda bulunduğunu doğrulayın .

4 . Vana bir değişken basınçlı sisteme monte edilirse kısıtlanan orifisten aşırı kaçak meydana gelmediğinden emin olun . Basınç taşmaları nedeniyle dil yukarı kalkarak suyun ara odaya dolmasına izin verdiğinden bir miktar kaçak görülmesi normaldir .

Konumu

(14)

GEREKLİ TESTLER

UYARI

• Bina sahibi veya temsilcisi, yangından korunma sisteminin uygun ve çalışır durumda kalmasını sağlamakla yükümlüdür.

• Sistemin doğru şekilde çalışması için vanalar mutlaka yürürlükteki NFPA-25 gereksinimlerine veya yetkili kurum tarafından belirtilen gereksinimlere (bunlardan hangisi daha katıysa o geçerlidir) uygun olarak kontrol edilmelidir.

İlave kontrol ve test gereksinimleri için bu kılavuzda verilen talimatlara bakın.

• Kirli su beslemeleri, korozif/tortu bırakan su beslemeleri ve korozif atmosfer mevcutsa kontrollerin sıklığı artırılmalıdır.

• Herhangi bir Victaulic ürününü monte etmeye, sökmeye, ayarlamaya veya bakımını yapmaya başlamadan önce boru sisteminin basıncını düşürün ve sistemi boşaltın.

Bu talimatlara uyulmaması ölümlü kazalar, ciddi yaralanmalar ve maddi hasar ile sonuçlanabilecek sistem arızalarına neden olabilir.

İKAZ

• Vananın servisten alınmasını gerektiren faaliyetler, sağlanan yangından korunma işlevini bozabilir.

• Etkilenen alanlar için yetkili itfaiyeyi bilgilendirin.

• Sistemi servise almadan veya test etmeden önce yetkili kurumu haberdar edin.

ANA DRENAJ TESTİ

Ana drenaj testini yürürlükteki NFPA-25 kodunda belirtilen sıklıkta gerçekleştirin . İlgili alandaki yetkili kurum bu testlerin daha sık

gerçekleştirilmesini zorunlu tutuyor olabilir . Etkilenen alandaki yetkili kurumla irtibata geçerek bu gereksinimleri doğrulayın .

1 . Yetkili kurumu, uzak istasyon alarm takip personelini ve ana drenaj testinin gerçekleştirileceği, etkilenen bölgedeki yetkilileri bilgilendirin . 2 . Yeterli drenajın mevcut olduğunu doğrulayın .

3 . Su besleme basıncını ve sistem su basıncını kaydedin .

İKAZ

• Alarmların etkinleşmesini istemiyorsanız alarm hattı küresel vanasını kapatın.

Alarm Hattı Küresel Vanası

4 . Alarm hattı küresel vanasını kapatın .

Sistem Ana Drenaj Vanası

5 . Sistemin ana drenaj vanasını sonuna kadar açın .

6 . Sistemin ana drenaj vanası sonuna kadar açıkken su besleme basıncını artık basınç olarak kaydedin .

Sistem Ana Drenaj Vanası

7 . Sistemin ana drenaj vanasını yavaşça kapatın .

8 . Sistemin ana drenaj vanasını kapattıktan sonra sabitlenen su basıncını kaydedin .

9 . Yukarıdaki işlemde okunan artık basınç değerini önceki ana drenaj testlerinde okunan artık basınç değerleriyle karşılaştırın . Okunan artık basınç besleme değerinde bir bozulma varsa uygun su besleme basıncını ayarlayın .

(15)

DİKKAT

• Alarmların etkinleşebilmesi için alarm hattı küresel vanası mutlaka açık olmalıdır.

Bu talimata uyulmaması durumunda bir yangın sırasında alarmlar devreye girmeyebilir ve neticesinde ciddi yaralanmalar ve/veya maddi hasarlar meydana gelebilir.

Alarm Hattı Küresel

Vanası

10 . Alarm hattı küresel vanasını açın .

Konumu

12 . Yetkili kurumu, uzak istasyon alarm takip personelini ve vananın tekrar devreye alındığı, etkilenen bölgedeki yetkilileri bilgilendirin . Talep edilmesi durumunda test sonuçlarını yetkili kurumla paylaşın .

GEREKLİ DAHİLİ KONTROLLER

Dahili bileşenlerin kontrollerini yürürlükteki NFPA-25 kodunda belirtilen sıklıkta gerçekleştirin . İlgili alandaki yetkili kurum bu kontrollerin daha sık gerçekleştirilmesini zorunlu tutuyor olabilir . Etkilenen alandaki yetkili kurumla irtibata geçerek bu gereksinimleri doğrulayın .

UYARI

• Kapak plakasını alarm çekvalfinden çıkarmaya çalışmadan önce mutlaka boru sisteminin basıncını düşürün ve sistemi boşaltın.

DİKKAT

• Vananın servisten alınmasını gerektiren faaliyetler, sağlanan yangından korunma işlevini bozabilir.

• Sistemi servise almadan veya test etmeden önce yetkili kurumu haberdar edin.

• Etkilenen alanlar için yetkili itfaiyeyi bilgilendirin.

Bu talimatlara uyulmaması ciddi yaralanmalara ve/veya maddi hasara neden olabilir.

1 . Yetkili kurumu, uzak istasyon alarm takip personelini ve sistemin devreden çıkarıldığı, etkilenen bölgedeki yetkilileri bilgilendirin .

Su Besleme Ana Kontrol Vanası

2 . Sistemi devre dışı bırakmak için su besleme ana kontrol vanasını kapatın .

(16)

Sistem Ana Drenaj Vanası

3 . Sistemin ana drenaj vanasını açın ve sistemin tamamen boşalmasını bekleyin . Sistemin tamamen tahliye olması için uzak sistem test vanasının (kontrolör test bağlantısı) ve yardımcı drenajların açılması gerekebilir .

UYARI

• Kapak plakaları cıvatalarını sökmeye başlamadan önce vana basıncının düşürüldüğünden ve vananın tamamen boşaltıldığından emin olun.

Vana basınç altındayken cıvatalar sökülmeye çalışılırsa kapak plakası fırlayabilir ve neticesinde ciddi yaralanmalara ve/veya maddi hasara yol açabilir.

4 . Sistemdeki tüm basınç tahliye olduktan sonra kapak plakası cıvatalarını yavaşça gevşetin . NOT: Gevşettikten sonra kapak plakası cıvatalarını ÇIKARMAYIN .

4a . Tüm kapak plakası cıvatalarını kapak plakası ve kapak plakası contasıyla birlikte çıkarın .

DİKKAT

• Vana gövdesi yatak halkası üzerinde veya çevresinde KESİNLİKLE çözücüler veya aşındırıcı maddeler kullanmayın.

Bu talimata uyulmaması dilin sızdırmazlık işlevini yerine getirmemesine ve neticesinde vananın yanlış çalışmasına ve/veya vana kaçaklarına yol açabilir.

5 . Dili vana gövdesinden dışarı doğru çevirin . Dil contasını ve conta tespit halkasını kontrol edin . Kirleri, pislikleri ve mineral artıklarını silerek temizleyin . Vana gövdesi yatak halkasındaki tıkalı delikleri temizleyin . ÇÖZÜCÜLER VEYA AŞINDIRICI MADDELER KULLANMAYIN.

6 . Dilin serbest hareket ettiğini ve fiziksel hasar içermediğini kontrol edin . Hasarlı veya aşınmış parçaları “Bakım” bölümünde açıklanan ilgili talimatları takip ederek değiştirin .

7 . Kapak plakasını “Kapak Plakası Contasının ve Kapak Plakasının Montajı”

bölümünde açıklandığı şekilde geri takın .

8 . Ardından, “Sistemin Devreye Alınması” bölümünde verilen talimatları takip ederek sistemi tekrar hizmete alın .

(17)

BAKIM

Aşağıdaki bölümlerde dahili vana bileşenlerinin nasıl söküleceği ve geri takılacağı açıklanmıştır . Söküm ve montaj işlemleri sırasında parçaların hasar görmemesi için dikkatli olunmalıdır .

UYARI

• Kapak plakasını alarm çekvalfinden çıkarmaya çalışmadan önce mutlaka boru sisteminin basıncını düşürün ve sistemi boşaltın.

DİKKAT

• Vananın servisten alınmasını gerektiren faaliyetler, sağlanan yangından korunma işlevini bozabilir.

• Sistemi servise almadan veya test etmeden önce yetkili kurumu haberdar edin.

• Etkilenen alanlar için yetkili itfaiyeyi bilgilendirin.

Bu talimatlara uyulmaması ciddi yaralanmalara ve/veya maddi hasara neden olabilir.

1 1/2 – 3 İNÇ/48,3 – 88,9 MM VE 8 İNÇ/219,1 MM VANA BOYUTLARI İÇİN DİL CONTASININ SÖKÜLMESİ VE DEĞİŞTİRİLMESİ

1 . “Gerekli Dahili Kontroller” bölümünde 1 ile 5 . adımlar arasında açıklanan işlemleri uygulayın .

2 . Conta tertibatı cıvatasını/cıvata contasını dil contasından çıkarın .

3 . Conta tespit halkasını sökün .

DİKKAT

• Dil contasındaki conta pulunu iç delikten ÇIKARMAYIN.

Bu talimata uyulmaması conta pulunun hasar görmesine ve neticesinde dilin sızdırmazlık işlevinin bozulmasına ve vana kaçaklarına yol açabilir.

4 . Dil contası içinde bulunan conta pulunun kenarını yukarıda gösterildiği şekilde kaldırın . CONTA PULUNU İÇ DELİKTEN ÇIKARMAYIN.

(18)

DİKKAT

• Yalnızca Victaulic tarafından tedarik edilen yedek parçaları kullanın.

Bu talimata uyulmaması durumunda vana yanlış çalışabilir ve neticesinde maddi hasar meydana gelebilir.

6 . Dil contasını conta halkasıyla birlikte dilden çıkarın . Dil contasını kontrol edin . Dil contası aşınmış veya yıpranmışsa, Victaulic tarafından tedarik edilen yeni bir dil contasıyla değiştirin . Dil contası tertibatını yeni bir tertibatla değiştirirseniz doğrudan 7 . adıma geçin .

Conta halkasının ve dil contasının

küçük çapı

Dil contasının sızdırmazlık tarafı

(dilden dışarı doğru bakar) Dil contasının

geniş çapı dile monte edilir

6a . Aynı dil contası tertibatını ve bir önceki adımda dil contasından sökülen conta halkasını kullanıyorsanız: Conta halkasını dil contasının dış kenarının altına dikkatlice yerleştirin . Conta halkasının küçük çapının dil contasının sızdırmazlık yüzeyine denk geldiğinden emin olun .

7 . Conta pulunu contanın sızdırmazlık kenarının altına dikkatlice yerleştirin .

8 . Dildeki kirleri, pislikleri ve mineral artıklarını temizleyin . Sızdırmazlık yüzeyi alanının temiz ve kuru olduğundan ve yabancı madde içermediğinden emin olun . Dilde hasar belirtileri gözlenirse, Victaulic tarafından tedarik edilen yeni bir dille değiştirin .

9 . Dil contasını dile dikkatlice yerleştirin . Conta halkasının dile tam olarak oturduğundan emin olun .

10 . Conta tespit halkasını (düz kenarı aşağı bakacak şekilde) dil contasının

(19)

11 . Conta tertibatı cıvatasını/cıvata contasını conta tespit halkasından ve dilden geçirerek yerleştirin . Sızdırmazlığın doğru şekilde sağlanması için conta tespit cıvatasını/cıvata contasını aşağıdaki tabloda belirtilen tork değerine kadar sıkın .

CONTA TERTİBATI CIVATASI/CIVATA CONTASI İÇİN GEREKLİ TORK DEĞERLERİ

Boyut Tork

Nominal Boyut

inç Mevcut Dış Çap

inç/mm inç-lbs/N•m

1 1/2 1 .900 40

48,3 5

2 2 .375 40

60,3 5

2 1/2 2 .875 90

73,0 10

76,1 mm 3 .000 90

76,1 10

3 3 .500 90

88,9 10

4 4 .500 110

114,3 12

165,1 mm 6 .500 160

165,1 18

6 6 .625 160

168,3 18

8 8 .625 160

219,1 18

SÖKÜLMESİ VE DEĞİŞTİRİLMESİ

2 . Conta tertibatı cıvatasını/cıvata contasını dilden çıkarın .

3 . Conta tespit halkasını sökün .

DİKKAT

Bu talimata uyulmaması durumunda vana yanlış çalışabilir ve neticesinde maddi hasar meydana gelebilir.

(20)

4 . Esnek olmayan dil contasını dilden çıkarın . Contayı kontrol edin . Esnek olmayan dil contası aşınmış veya yıpranmışsa, Victaulic tarafından tedarik edilen yeni bir esnek olmayan dil contasıyla değiştirin . 5 . Dildeki kirleri, pislikleri ve mineral artıklarını temizleyin . Sızdırmazlık

yüzeyi alanının temiz ve kuru olduğundan ve yabancı madde içermediğinden emin olun . Dilde hasar belirtileri gözlenirse, Victaulic tarafından tedarik edilen yeni bir dille değiştirin .

6 . Esnek olmayan dil contasını dile takın . NOT: Sızdırmazlık kenarının aşağı baktığından emin olun .

7 . Conta tespit halkasını (düz kenarı aşağı bakacak şekilde) esnek olmayan conta üzerine yerleştirin .

8 . Conta tertibatı cıvatasını/cıvata contasını conta tespit halkasından ve dilden geçirerek yerleştirin . Conta tertibatı cıvatasını/cıvata contasını maksimum 70 inç-lbs/8 N•m tork değerine kadar sıkın .

(21)

2 . Vana gövdesi tapalarını sabitleyen dil şaftını sökün .

3 . Dil şaftını çıkarın . NOT: Şaft çıkarılırken iki adet ara parça ve dil yayı yerinden çıkacaktır . Ara parçaları ve dil yayını daha sonra kullanmak üzere saklayın .

5 . İlgili “Dil Contasının Sökülmesi ve Değiştirilmesi” bölümünü takip ederek, dil contasının dille doğru şekilde hizalandığını doğrulayın . Vana gövdesi yatak halkasına yeni dil tertibatını yerleştirin . Dil kollarındaki deliklerin vana gövdesindeki deliklere karşılık geldiğinden emin olun .

6 . Dil şaftını vana gövdesine sokun . Dil ile vana gövdesi arasına bir ara parça yerleştirin .

7 . Yayı dil şaftına takın . Döngünün dile doğru olduğundan ve yayın üst bölümüne geldiğinden emin olun .

(22)

8 . Diğer ara parçayı dil ile vana gövdesi arasına yerleştirin . Dil şaftını dil koluna ve vana gövdesine sonuna kadar yerleştirin .

9 . Dil şaftı tespit tapalarına diş sızdırmazlık maddesi uygulayın . Dil şaftı tespit tapalarını vana gövdesine takın .

10 . Dilin serbest hareket ettiğini kontrol edin .

DİKKAT

Bu talimata uyulmaması durumunda vana yanlış çalışabilir ve neticesinde maddi hasar meydana gelebilir.

1 . Kapak plakası contasının iyi durumda olduğunu doğrulayın . Conta aşınmış veya yıpranmışsa, Victaulic tarafından tedarik edilen yeni bir contayla değiştirin .

2 . Kapak plakası contası üzerindeki deliklerle kapak plakası üzerindeki delikleri hizalayın .

3 . Hizalamayı kolaylaştırmak için, kapak plakasına ve kapak plakası contasına bir kapak plakası cıvatası takın .

DİKKAT

• Kapak plakası cıvatalarını aşırı SIKMAYIN.

Bu talimata uyulmaması kapak plakası contasına hasar verebilir ve neticesinde vana kaçağı meydana gelebilir.

(23)

4 . Kapak plakasını/kapak plakası contasını vanayla hizalayın . Dil yayının kollarının monte edilen konuma baktığından emin olun . Tüm kapak plakası cıvatalarını kapak plakasına/vana gövdesine sıkın .

5 . Tüm kapak plakası cıvatalarını eşit şekilde birer atlayarak sıkın . Gerekli tork değerleri için bu sayfadaki “Kapak Plakası Cıvatası İçin Gerekli Tork Değerleri” tablosuna bakın . Kapak plakası cıvatalarını aşırı SIKMAYIN .

Vana Boyutu Nominal Çap

inç/mm Tork

ft-lbs/N•m

1 1/2 1 .900 30

40 48,3 41

2 2 .375 30

50 60,3 41

2 1/2 2 .875 60

65 73,0 81

76,1 mm 3 .000 60

76,1 81

3 3 .500 60

80 88,9 81

4 4 .500 100

100 114,3 136

6 6 .625 115

150 168,3 156

165,1 mm 6 .500 115

165,1 156

8 8 .625 100

200 219,1 136

SORUN GİDERME – 751 SERİSİ FIRELOCK ALARM ÇEKVALF

Sorun Olası Nedeni Çözümü

Sistem su basıncı göstergesi, besleme basıncını dalgalı şekilde

gösteriyor. Bypass hattındaki çekvalf ters monte edilmiştir. Bypass çekvalfin yönünü kontrol edin. Ok mutlaka sistem tarafındaki besleme tarafından dışarı bakmalıdır.

Bypass çekvalfinde pislik vardır. Çekvalfin dişli kapağını sökün ve pislikleri temizleyin. Dilin serbest şekilde hareket ettiğinden emin olun.

Ara odadan su sızıntısı gerçekleşiyor. Su, contayı geçiyordur. Dil contasını ve yatağını fiziksel hasarlara karşı kontrol edin. Dil contasında ve yatağında pislik bulunmadığından emin olun.

Alarm hattında vakum bulunmadığından emin olun. Alarm hattında vakum varsa 752V Serisi Geciktirme Havalandırma Kiti monte edin veya alarm hattında hava kesintisi sağlamak için başka bir yöntem kullanın.

Su motoru gongu çalmıyor veya zayıf çalıyor. Ara odaya su gelmiyordur. Yatak halkasındaki deliklerin tıkalı olmadığından emin olun.

Alarm hattındaki su, başka bir vananın alarm hattı drenajından çıkıyor olabilir.

Sistemdeki her bir vananın alarm hattını izole eden çekvalfler bulunduğundan emin olun.

(24)
