Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

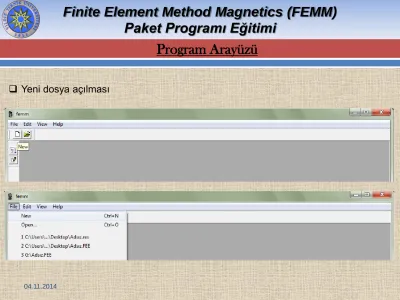

 Yeni dosya açılması

(2)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Çalışılacak problem modelinin seçilmesi

(3)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Genel Program Arayüzü

(4)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Kısayollar

(5)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Kısayollar

(6)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (File)

(7)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Edit)

(8)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (View)

(9)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Problem)

(10)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Grid)

(11)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Operation)

(12)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Properties)

(13)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Properties - Materials)

(14)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Properties - Boundary)

(15)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Properties - Point)

(16)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Properties -Conductor)

(17)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Properties –Materials Library)

(18)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Mesh)

(19)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Analysis)

(20)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Window)

(21)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Program Arayüzü

04.11.2014

 Menüler (Help)

(22)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Öncelikle Autocad ortamında çizilmiş ve dxf olarak kaydedilmiş geometrimizi programa «File» menüsündeki, «Import DXF» ‘i seçerek atıyoruz.

Karşımıza gelen ekrandaki tolerans değeri için oldukça küçük bir değer seçiyoruz. (Örn. 0.001)

Daha sonra «Çizime yakınlaştır»

butonuna tıkladığımızda, çizim karşımıza geliyor.

(23)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Geometriyi belirledikten sonra, «Properties» menüsü altındaki «Conductors»

bölümüne geliyoruz. Burada ilk olarak kablonun iletken bölümlerinin (iletken ve siper) sınır değerlerini belirliyoruz.

(24)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

İletkenleri ve gerilimlerinin belirledikten sonra, geriye kalan dielektrik malzemenin bağıl dielektrik katsayısını belirliyoruz. Bu işlemi de yine «Properties» menüsünden

«Materials» bölümüne girerek aşağıdaki şekilde belirliyoruz.

(25)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Daha sonra ana ekrana geçip, özelliklerini ayarladığımız materyallerin konumunu belirliyoruz. Bunun için, malzeme butonunu seçiyoruz ve sol tuş ile istediğimiz bölgelere tıklıyoruz..

(26)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Daha sonra mouse imlecini, bu materyallere yaklaştırıp sağ tuşa tıklıyoruz. Böylelikle malzemeyi belirten nokta kırmızı renge dönüşerek seçilmiş oluyor. Ardından,

«Space» tuşuna basıyoruz ve oluşturduğumuz malzeme listesinden istediğimiz malzemeyi seçiyoruz. Bu uygulamayı dielektrik malzemeler için yapıyoruz. Aşağıdaki ekranda XLPE malzemeyi seçiyoruz. Aynı seçimi iletken için de yapıyoruz ancak iletken içerisinde elektrik alan değeri sıfır olacağı için iletken içerisindeki materyal özelliğini «No Mesh» olarak seçiyoruz.

(27)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Bir sonraki adımda, iletken potansiyellerini giriyoruz. İletken ve siper geometrileri birer eğri oldukları için öncelikle «Eğri (Arc)» butonunu tıklıyoruz ve yine istediğimiz eğriye mouse imlecini yaklaştırıp sağ tuş ile seçiyoruz. Seçilen tüm eğriler kırmızı renge dönüşüyor.

(28)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

İletkeni seçtikten sonra «Space» tuşuna basıyoruz ve aşağıdaki şekilde «In Conductor» bölümünden İletkeni seçiyoruz. Aynı seçimleri siper için de yapıyoruz.

(29)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Geometriyi ağlara bölme işleminden önce yaptığımız çalışmayı kaydetmemiz gerekiyor.

Kayıt işleminden sonra «Ağ (Mesh)» butonuna tıklıyoruz ve geometriyi ağlara bölüyoruz.

(30)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Ardından Simülasyonu çalıştırıyoruz ve

«Simülasyon Sonuçları»

butonuna tıklıyoruz.

(31)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Kısayol tuşlarından «Nokta (Point)»

seçip grafik üzerinde tıkladığımız noktadaki tüm değerleri (koordinat, potansiyel, elektrik alan x,y bileşenleri ve efektif değeri ile elektriksel akı x,y bileşenleri ve efektif değeri,…) aşağıda verilen pencere üzerinde görebiliriz.

(32)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Bir çizgi üzerinde elektrik alan değişimini incelemek için ise «Nokta» butonunun

yanındaki «Çizgi» işareti seçilir ve istenilen iki nokta sol mouse tuşu ile sırayla seçilir.

Böylelikle seçilen çizgi kırmızı renge dönüşür.

(33)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Ardından, «Çizgi» butonu yanındaki «Grafik» butonuna tıklanarak aşağıdaki ekran elde edilir. Çizgi üzerinde alınacak veri sayısı «Number of points in plot» kısmından belirlenir. «Plot Type» kısmından ise çizdirmek istediğimiz büyüklüğü seçebiliriz.

(34)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Sonuç olarak, belirlenen çizgi üzerindeki elektrik alan dağılımı aşağıdaki şekilde elde edilir.

(35)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

Eğer çizgi üzerinde elde edilen elektrik alan verileri kaydedilmek isteniyorsa, aşağıda verilen ekranda «Write data to text file» kutucuğu seçilir.

Ardından okay’e basılır ve dosyayı kaydedeceğimiz adres sorulur. Kaydettikten sonra verileri aşağıdaki şekilde txt dosyası olarak elde edebiliriz.

(36)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Elektrostatik Alan Örne ği

04.11.2014

İletkenler arasındaki kapasite hesaplanmak isteniyorsa, «Kapasite» butonuna tıklanır ve aşağıdaki pencere açılır. Burada iletkene ait gerilim ve yük değeri verilmektedir. Q=C∙U formülünden iletken ile siper arasındaki kapasite hesaplanabilir.

(37)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

Isıl analiz için incelenecek geometri aşağıda verilmiştir.

(38)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

Daha sonra «Properties» menüsü altından materials bölümünü seçiyoruz ve bakır, XLPE, dolgu malzemesi ve toprak malzemeleri için gerekli olan değerleri giriyoruz.

(39)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

Daha sonra «Properties» menüsü altından materials bölümünü seçiyoruz ve bakır, XLPE, dolgu malzemesi ve toprak malzemeleri için gerekli olan değerleri giriyoruz.

(40)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

Ardından yine aynı menüden, «Boundary» kısmını seçip, toprak yüzey sıcaklığını belirliyoruz.

(41)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

Daha sonra, aynı menü içerisindeki «Conductors» bölümüne giriyoruz. Aşağıdaki ekrandan «Total Heat Flow, W» kısmına kablonun 1 metresi için üzerinden geçen akıma göre meydana gelen ısıl kayıp değerini giriyoruz.

(42)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

Bu şekilde malzeme özelliklerini belirlemiş bulunuyoruz. Ardından, ana ekrana gelip, malzeme butonunu seçip tüm bölgelere birer malzeme atıyoruz. Bu malzemeleri de sağ tuş ile tıklayıp seçiyoruz.

Daha sonra, çizgi butonunu seçip, mouse sağ tuşu ile yüzey çizgisini seçiyoruz ve «Space» tuşuna basarak özelliklerini belirliyoruz.

Ardından, «Eğri» butonunu seçip, mouse sağ tuşunu kullanarak iletken eğrilerini seçiyoruz. «Space» tuşuna basıyoruz ve «In Conductor» bölümünden iletken dğererini seçiyoruz.

Bir sonraki adımda, sistemi sonlu elemanlara bölüp (meshing)

simülasyonu çalıştırıyoruz.

(43)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

(44)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Isıl Analiz Örne ği

04.11.2014

İletken ile dolgu malzemesi arası sıcaklık dağılımı

(45)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Oluşturulacak modelde kullanılacak malzemeler ve özellikleri ‘Properties/Materials’

sekmeleri kullanılarak girilir.

(46)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Add Property’ kullanılarak yeni bir malzemenin özelliklerinin belirleneceği ‘Block Property’

ekranına geçilir.

Malzemenin ismi belirlenir.

‘B-H Curve’ seçeneğinden eğer malzeme lineer B-H karakteristiğine sahipse ‘Linear B-H Relationship’ , nonlineer B-H karakteristiğine sahipse

‘Nonlinear B-H Curve’ seçilir.

(47)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Malzeme lineer B-H karakteristiğine sahipse istenen özellikler :

‘x’ eksenindeki manyetik geçirgenlik

‘y’ eksenindeki manyetik geçirgenlik

‘x’ ekseniyle olan histerezis açısı

‘y’ ekseniyle olan histerezis açısı

(48)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Malzeme nonlineer özelliğe sahipse istenen özellikler:

B-H Curve’ ile manyetik alan akısının(B[T]), manyetik alan şiddetine(H[A/m]) bağlı olarak değişiminin belirlenmesi

Histerezis açısının maksimum

değerinin belirlenmesi

(49)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

B-H eğrisinin belirlenebilmesi için ilgili sütunlara değerler girilir.

‘Plot B-H Curve’ veya ‘Log Plot B-H Curve’ ile elde edilen eğri görüntülenebilir.

Girilebilecek en az veri sayısı 3’tür.

(50)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

B ve H eğrisi için değerler bir ‘Text File’ kullanılarak programa yüklenebilir.

Text file’ da B ve H değerleri iki sütun şeklinde dizilir.

‘Read B-H points from text file’ seçeneği kullanılarak ilgili sütunların isimleri ve birimleri belirtilip değerler programa yüklenebilir.

(51)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Malzemenin elektriksel iletkenlik değeri girilir.

Eğer ilgili eleman bir manyetik alan kaynağı ise manyetik alan şiddeti (H[A/m]) ve/veya akım yoğunluğu

(J [MA/m^2]) değerleri belirtilir.

Eğer değilse ilgili bölüm ‘0’ olarak

bırakılır.

(52)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

(53)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Malzemeler belirlendikten sonra ilgili geometrilere tanımlanır.

(54)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Oluşturulan model için sınır koşulları belirlenir.

(55)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

‘Circuit Property’ seçeneğinden bir akım değeri tanımlanır. Bakır malzemesine sağ tıklanarak ‘In Circuit’ tanımlanan akıma getirilir.

(56)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Malzemeler ve sınır koşullar

tanımlandıktan sonra model mesh(ağ örgü) edilir ve çözümü alınır.

(57)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Manyetik Alan Eğrileri x-ekseninde manyetik akı yoğunluğu (T) (Bakır yüzey-HDPE dış yüzey arası)

(58)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Manyetik akı yoğunluğu (T) Manyetik akı yoğunluğu (T) (1775 A) (1775 A-1775 A-3500 A)

(59)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

(60)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Menüden yukarıda verilen simgeye tıklanarak gerilim deki azalma(V), akı(Wb), akı/akım oranı(H), gerilim/akım oranı (Ohm) ve güç(W) görülebilir.

(61)

Finite Element Method Magnetics (FEMM) Paket Programı Eğitimi

Manyetik Alan Örne ği

04.11.2014

Menüden yukarıda verilen simgeye tıklanarak gerilim deki azalma(V), akı(Wb), akı/akım oranı(H), gerilim/akım oranı (Ohm) ve güç(W) görülebilir.

Referanslar

Benzer Belgeler

Finite Element Method (FEM) is applied by software called COMSOL to calculate electric field and current density distribution simultaneously in several

Program genelinde kullanılacak olan Sigorta Şirketi Kartı, Tali Acente / Prodüktör Kartı tanımları ile kullanıcı hesaplarının ve şube yetkilerinin belirlenmesi

Yeni bir emlak tanımlamak için ilgili menüye girildiği zaman kayıtlı emlaklerin liseti açılacakıtr?. Bu listenin üzerinde bulunan başlıkları ( cinsi, tutar, m 2 ,

The article is mainly based on field research conducted in the village of Kurtka in Kyrgyzstan in 2008-2011. The village is located in the Aqtalaa district [raion] of

12 Cemaziyülevvel 1143 / 23 Kasım 1730’da veziriazam sarayında İran so- rununu görüşmek üzere yapılan toplantıya Kırım Hanı Kaplan Giray, Müf- tü Mirzâzâde Şeyh

Şekil 6 ve 7' de ise asenkron motorun performans karakteristikleri (moment, akım) SEY ve deneysel veriler yardımıyla elde edilmiştir.. Şekillerde 1 numaralı eğri sonlu

As far as the author knows, in the literature devoted to the bending analysis of super-elliptical plates under transverse load, this is the first study solved by the

Mevcut çal"2mada, perde duvarlar ve dö2emeler, devam ettikleri katlar boyunca kesit ve malzeme özelliklerinin sabit kald"4" varsay"larak modellenmektedirler.. Yükler
