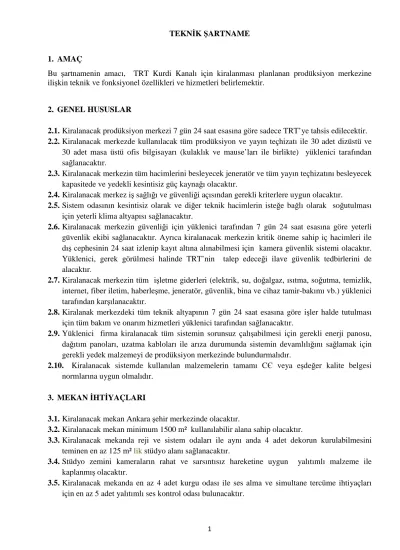

TEKNİK ŞARTNAME
1. AMAÇ
Bu şartnamenin amacı, TRT Kurdi Kanalı için kiralanması planlanan prodüksiyon merkezine ilişkin teknik ve fonksiyonel özellikleri ve hizmetleri belirlemektir.
2. GENEL HUSUSLAR
2.1. Kiralanacak prodüksiyon merkezi 7 gün 24 saat esasına göre sadece TRT’ye tahsis edilecektir.
2.2. Kiralanacak merkezde kullanılacak tüm prodüksiyon ve yayın teçhizatı ile 30 adet dizüstü ve 30 adet masa üstü ofis bilgisayarı (kulaklık ve mause’ları ile birlikte) yüklenici tarafından sağlanacaktır.
2.3. Kiralanacak merkezin tüm hacimlerini besleyecek jeneratör ve tüm yayın teçhizatını besleyecek kapasitede ve yedekli kesintisiz güç kaynağı olacaktır.
2.4. Kiralanacak merkez iş sağlığı ve güvenliği açısından gerekli kriterlere uygun olacaktır.
2.5. Sistem odasının kesintisiz olarak ve diğer teknik hacimlerin isteğe bağlı olarak soğutulması için yeterli klima altyapısı sağlanacaktır.
2.6. Kiralanacak merkezin güvenliği için yüklenici tarafından 7 gün 24 saat esasına göre yeterli güvenlik ekibi sağlanacaktır. Ayrıca kiralanacak merkezin kritik öneme sahip iç hacimleri ile dış cephesinin 24 saat izlenip kayıt altına alınabilmesi için kamera güvenlik sistemi olacaktır.
Yüklenici, gerek görülmesi halinde TRT’nin talep edeceği ilave güvenlik tedbirlerini de alacaktır.
2.7. Kiralanacak merkezin tüm işletme giderleri (elektrik, su, doğalgaz, ısıtma, soğutma, temizlik, internet, fiber iletim, haberleşme, jeneratör, güvenlik, bina ve cihaz tamir-bakımı vb.) yüklenici tarafından karşılanacaktır.
2.8. Kiralanak merkezdeki tüm teknik altyapının 7 gün 24 saat esasına göre işler halde tutulması için tüm bakım ve onarım hizmetleri yüklenici tarafından sağlanacaktır.
2.9. Yüklenici firma kiralanacak tüm sistemin sorunsuz çalışabilmesi için gerekli enerji panosu, dağıtım panoları, uzatma kabloları ile arıza durumunda sistemin devamlılığını sağlamak için gerekli yedek malzemeyi de prodüksiyon merkezinde bulundurmalıdır.
2.10. Kiralanacak sistemde kullanılan malzemelerin tamamı CЄ veya eşdeğer kalite belgesi normlarına uygun olmalıdır.
3. MEKAN İHTİYAÇLARI
3.1. Kiralanacak mekan Ankara şehir merkezinde olacaktır.
3.2. Kiralanacak mekan minimum 1500 m² kullanılabilir alana sahip olacaktır.
3.3. Kiralanacak mekanda reji ve sistem odaları ile aynı anda 4 adet dekorun kurulabilmesini teminen en az 125 m² lik stüdyo alanı sağlanacaktır.
3.4. Stüdyo zemini kameraların rahat ve sarsıntısız hareketine uygun yalıtımlı malzeme ile kaplanmış olacaktır.
3.5. Kiralanacak mekanda en az 4 adet kurgu odası ile ses alma ve simultane tercüme ihtiyaçları için en az 5 adet yalıtımlı ses kontrol odası bulunacaktır.
3.6. Kiralanacak mekanda en az 50 kişinin çalışabileceği, her masada bilgisayar ve telefon bulunan bir açık ofis ile yönetici odaları, eğitim ve toplantı odaları, garaj, yemekhane, bekleme salonu, personel dinleme alanı ve çay ocağı gibi sosyal alanlar bulunacaktır.
4. VİDEO SİSTEMİ
4.1. TRT Kurdi Kanalı için HD (High Definition) arşiv oluşturulabilmesini teminen, stüdyoda bulunan video teçhizatı HD çözünürlüğe sahip olacaktır.
4.2. Stüdyoda her biri elektronik ve optik ayarlar için remote kontrol ünitesine sahip, en az 4 adet kamera sağlanacaktır.
4.3. Stüdyodaki kameraların en az 3 adedi prompter sistemi ile kullanılacaktır.
4.4. Stüdyoda kayıtların alınması (ingest) ve okuma (playout) işlemleri için en az iki adet kayıt ve en az iki adet okuma terminaline sahip, yedekli yapıda video server sistemi sağlanacaktır.
4.5. Rejide altyazı ve grafik işlemleri için VizRT sistemi (Trio ve Engine) sağlanacaktır.
4.6. Rejide 1080/50i, 576/50i ve 720/50p çözünürlükleri destekleyen en az 16 HD/SD SDI video giriş ve en az 2 HD/SD SDI video çıkışına sahip resim masası sağlanacaktır.
4.7. Resim masasının en az bir adet M/E katı, luminance ve chroma key özelliği, en az ikişer DSK ve DVE kanalları ile en az iki adet AUX bus’ı olacaktır.
4.8. Resim masasının tüm standart video girişlerinde built-in frame synchronizer bulunacaktır.
4.9. Reji odalarında tüm video kaynakları ile PGM ve PST çıkışlarının izlenebilmesi için gerekli monitör sistemleri sağlanacaktır.
5. SES SİSTEMİ
5.1. Kiralanacak prodüksiyon merkezinde en az iki adet off tube mikseri ve simultane odalarına hizmet verecek en az bir adet simültane amaçlı mikser sağlanacaktır.
5.2. Simultane ve off-tube amaçlı sağlanacak mikserlerin analog olması yeterlidir.
5.3. Simultane ve off-tube amaçlı mikserlerde en az 4 mono mic input,4 line input olmak üzere toplam en az 8 adet giriş kanalı ve en az bir adet aux çıkışı olmalıdır.
5.4. Simultane ve off-tube amaçlı mikserlerde her bir mono kanal üzerinde; 3 bant parametrik ekolayzır ile alçak ve yüksek geçirgen filtre bulunmalı, grupların ve çıkışların (aux, ve master) VU metresi veya PPM’ i olmalıdır.
5.5. Simultane ve off-tube amaçlı mikserlerde grupların direkt çıkışları ve mikserin mute özelliği olmalıdır.
5.6. Kiralanacak prodüksiyon merkezinde bir adet analog yayın mikseri sağlanacaktır.
5.7. Yayın mikserinde en az 16 mono, en az 4 stereo giriş kanalı, en az dört adet aux çıkışı ve en az 4 grup çıkışı olmalıdır.
5.8. Yayın mikserinde her bir mono kanal üzerinde; 4 bant parametrik ekolayzır olmalı, alçak ve yüksek geçirgen filtre bulunmalı, aux çıkışlarının pre özelliği olmalı, insert noktası bulunmalıdır.
5.9. Yayın mikserinde grupların ve çıkışların (aux ve master) VU metresi veya PPM’ i bulunmalı,grupların direkt çıkışları olmalıdır.
5.10. Kiralanacak prodüksiyon merkezinde en az bir adet telefon hibrit cihazı sağlanmalıdır.
5.11. Telefon hibrit cihazı/cihazlarına ikişer telefon hattı girilebilmeli, iki hat yayına ayrı ayrı verilip alınabilmelidir.
5.12. Kiralanacak prodüksiyon merkezinde en az 5 adet SM58 veya muadili dinamik mikrofon, en az 8 adet kablolu yaka mikrofonu (48 Volt phantome power ile çalışan pre anfiye sahip), en az 4 adet yaka tipi telsiz mikrofon sağlanmalıdır.
5.13. Telsiz mikrofonlar broadcast kullanıma uygun UHF frekansında ve aktif antenli veya anten booster’lı olmalıdır. Alıcı üzerinden; kullanılan frekans, RF seviyesi, ses seviyesi ve pil seviyesi görülebilmelidir. Kullanılabilecek frekans aralığı geniş olmalıdır . Kullanılan yaka kapsüllü ve kadioid polar paternli olmalıdır. Beltpack vericilerde kazanç kontrolü bulunmalıdır.
5.14. Kiralanacak prodüksiyon merkezinde en az bir adet in-ear telsiz sistemi sağlanmalıdır.
5.15. In-ear telsiz sisteminde in-ear belpad spiral şeffaf kulak içi kulaklıkla birlikte olmalıdır.
5.16. Reji odaları ve stüdyoda kullanılmak üzere aktif ,120’’ açılı,,minimum iki yollu ,bass refleks, her birinin toplam gücü minimum 50watt olan en az 5 adet ses monitörü sağlanmalıdır.
5.17. Simultane ve off tube odalarında kullanılmak üzere amaca uygun, iki kulağı tam örten kulak dışına ses olarak yalıtılmış 5 adet kulaklık sağlanmalıdır.
5.18. Sistem için gerekli tüm multicore kabloları, hoparlör kabloları, enerji kabloları, mikrofon kabloları, jack kabloları, insert kabloları, y kablolar, muhtelif adaptör kablolar eksiksiz ve yedekleriyle birlikte sağlanmalıdır.
6. IŞIK SİSTEMİ
Kiralanacak prodüksiyon merkezinde aşağıda adet ve özellikleri belirtilen projektörler ve tavandan aydınlatma yapılabilmesini teminen projektörler için gerekli askı sistemi sağlanacaktır.
6.1. En az 10 adet 1000 W FRESNEL PROJEKTÖR Renk sıcaklıkları 3200 kelvin olacaktır.
Projektörler odaklanabilir olacaktır
3 metre mesafedeki ışık şiddeti full flood konumunda en az 1200 lüx olacaktır.
Projektörlerin mercekleri ve reflektörleri temiz kumanda düğmelerinin çalışır olması gerekmektedir.
6.2. En az 20 adet 650 W FRESNEL PROJEKTÖR Renk sıcaklıkları 3200 kelvin olacaktır.
Projektörler odaklanabilir olacaktır
3 metre mesafedeki ışık şiddeti full flood konumunda en az 1000 lüx olacaktır.
Projektörlerin mercekleri ve reflektörleri temiz kumanda düğmelerinin çalışır olması gerekmektedir.
6.3. En az 10 ADET SOĞUK IŞIK PROJEKTÖR Soğuk ışık projektörler 4X55=220 watt gücünde olacaktır.
Renk sıcaklıkları 3200 kelvin olacaktır.
3 metre mesafedeki ışık şiddeti en az 900 lüx olacaktır.
Projektörlerin reflektörleri temiz kumanda düğmelerinin çalışır olması gerekmektedir.
6.4. Her projektör sadece kendisine ait olan 16 A lik bir sigortaya bağlı enerji hattı ile beslenecektir ve bu enerji hattı projektörlerin yanına kadar çekilecektir.
6.5. Enerji panosundaki ışık için tahsis edilen hat sayısı muhtemel değişiklikleri düşünerek en az 60 adet olmalıdır.
7. KURGU ve GRAFİK SİSTEMLERİ
7.1. Kiralanacak prodüksiyon merkezinde tamamı HD destekli en az 4 adet non-linear kurgu seti ve en az iki adet grafik hazırlama istasyonu sağlanmalıdır.
7.2. Non-linaer kurgu setleri sıkıştırmalı ve sıkıştırmasız HD ve SD görüntülerin kurgulanmasına uygun donanım ve yazılıma ve ikişer monitöre sahip olmalıdır.
7.3. Grafik hazırlama istasyonlarında kurumsal jenerik ve grafik çalışmaları için gerekli olabilecek AFTER EFFECTS, 3DMAX, PHOTOSHOP, REAL FLOW, EDIUS gibi programlar kurulu olacaktır.
8. İLETİM SİSTEMİ
Kiralanacak prodüksiyon merkezinden yapılacak yayınların TRT Oran Sitesi Yayın Devamlılık Merkezine iletimi, HD video iletimine uygun fiber optik hat üzerinden tüm masrafları (uç teçhizatı ve iletim kira bedeli vb.) yükleniciye ait olmak üzere yüklenici tarafından sağlanacaktır.
9. INTERNET ALTYAPISI
Kiralanacak prodüksiyon merkezinde eşzamanlı minimum 50 kullanıcı için yeterli band genişliğinde, kendisine ait güvenlik duvarı (Firewall) olan internet altyapısı yüklenici tarafından kurulacak ve tüm masrafları yükleniciye ait olmak üzere internet hizmeti sağlanacaktır.
10. UYDU İZLEME ALTYAPISI
HD ve SD uplink araç çıkışlarının prodüksiyon merkezine indirilebilmesi ve HD ve SD tüm uydu yayınlarının izlenebilmesi için yeterli ebat ve sayıda anten ve receiver altyapısı ile uydu yayınlarının prodüksiyon merkezi içerisinde ihtiyaç duyulacak alanlarda izlenebilmesi için gerekli televizyonlar yüklenici tarafından sağlanacaktır.
11. STÜDYO DEKORU
4 ana set üzerinde, 6 farklı haber bülteninin sunulabileceği, renklerine müdahale edilebilen RGB şerit LED aydınlatmalı dekor sistemi yüklenici tarafından sağlanacaktır. Sağlanacak dekor kapsamında haber sunumunda kullanılmak üzere en az 65” ebadında bir adet dokunmatik ekran ve bültenleri destekleyecek içeriğin görüntülenmesi için muhtelif ebatlarda ekranlar yer alacaktır.
