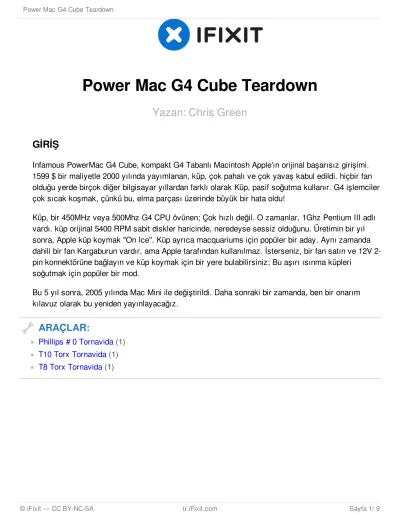

Power Mac G4 Cube Teardown
Yazan: Chris Green
GİRİŞ
Infamous PowerMac G4 Cube, kompakt G4 Tabanlı Macintosh Apple'ın orijinal başarısız girişimi.
1599 $ bir maliyetle 2000 yılında yayımlanan, küp, çok pahalı ve çok yavaş kabul edildi. hiçbir fan olduğu yerde birçok diğer bilgisayar yıllardan farklı olarak Küp, pasif soğutma kullanır. G4 işlemciler çok sıcak koşmak, çünkü bu, elma parçası üzerinde büyük bir hata oldu!
Küp, bir 450MHz veya 500Mhz G4 CPU övünen; Çok hızlı değil. O zamanlar, 1Ghz Pentium III adlı vardı. küp orijinal 5400 RPM sabit diskler haricinde, neredeyse sessiz olduğunu. Üretimin bir yıl sonra, Apple küp koymak "On Ice". Küp ayrıca macquariums için popüler bir aday. Aynı zamanda dahili bir fan Kargaburun vardır, ama Apple tarafından kullanılmaz. İsterseniz, bir fan satın ve 12V 2- pin konnektörüne bağlayın ve küp koymak için bir yere bulabilirsiniz; Bu aşırı ısınma küpleri
soğutmak için popüler bir mod.
Bu 5 yıl sonra, 2005 yılında Mac Mini ile değiştirildi. Daha sonraki bir zamanda, ben bir onarım kılavuz olarak bu yeniden yayınlayacağız.
ARAÇLAR:
Phillips # 0 Tornavida (1) T10 Torx Tornavida (1) T8 Torx Tornavida (1)
Adım 1 — Power Mac G4 Cube Teardown
Küp!
Adım 2
Dissasembly Başlat, Küp baş aşağı çevirin ve çekin.
Sonraki, sap üzerinde itin, bu pop up gerekir.
Power Mac G4 Cube Teardown
Adım 3
Şimdi, cesaret tüm çıkması gerekir, sap ile küp üzerinde yukarı çekin.
Fark edebileceğiniz gibi, küp bağırsaklar sadece bir şekilde gitmek muhafazanın arkasına bakan portları
Adım 4
Ram Çıkarma
grafik kartı ile yüzü size faceing böylece küp fliping başlayın, size geri kolu itmek isteyebilirsiniz.
3 RAM Yuvaları onlar Standart PC100 Ram vardır, vardır. küp ram 1.5GB kadar destekler, bu 512MB Çubuk Tüm 3 Yuvaları içinde var.
sadece ram başka türlü gibi, ram çıkarın.
Adım 5
Havaalanı Kart
Küp yaygın 1999-2004 den Mac'ler bulunan standart PCMCIA 802.11b Havaalanı kartı kullanır
Attatched havaalanı kartı ile yan küp çevirin. Daha sonra plastik sekme kartı tutun, anten kablosunu çıkarın ve soket var ve dışarı çekin.
Adım 6
Ekran Kartı
Küp Mac ATI Rage 128 Pro 16MB AGP Kart ile standart geldi. ATI Radeon (32MB) ve nVidia GeForce 2MX (32MB) kartları BTO seçenekleri vardı.
küpün küçük boyutu nedeniyle birkaç küp uyumlu mac kartları, ısı dağılımı sınırlamalar ve sınırlı
Power Mac G4 Cube Teardown
Adım 7
Ve bu T10 Vidalar ...
Adım 8
Şimdi, kartın ücretsiz kendinize doğru bu sekmeyi çekin ve bazı ikna ile, kartı ücretsiz gelmelidir için.
Oops! Ah evet, hatta kırılgan plastik tırnağı olmayan, kart yere gitmiyor.
Ardından, kartı çıkarın ve bir kenara koyun.
Adım 9
AGP Yükseltici kartını çıkarma
PCI Soket üzerinden kart çekin ve hayır, ne yazık ki, bir PC'ye bir PCI yuvasına bir AGP kartı koymak için bu kullanamazsınız.
kartı ücretsiz sonra, ona bağlı 3 kablolarını akla ilk olarak bu 2 kablolarını çıkarın.
Üçüncü kablo, AGP kartına yapıştırılmış yerine mantık kartından çıkarın edilir.
Power Mac G4 Cube Teardown
Adım 10
56K Modem Çıkarma
2 T10 Torx Vidaları çıkarın
Ardından, bu yüzden dikkatli olun, bunun arkasında bir yuva vardır, 56k modem çekin!
Adım 11
Voltaj Regülatörü Modülünü Çıkarma.
Bu kurul Voltaj Regülatörü Modülü DC / DC kurulu denir, ya da. Bu güç tuğla güç alır ve Küp farklı bileşenleri güç düzenler.
İlk olarak, güç konnektörünü ayırın.
Sonra çekirdeğin yan erişilir bağlantı soketi, beyaz klibi bırakın.
Biraz ikna ile, yönetim kurulu bu soket bulunuyor çıkıyor (o tahta çıkar nasıl göstermek için zor, ama şahsen, oldukça kendini açıklayıcı var)
Adım 12
Logic Kurulu
Ne yazık ki, ben burada hala sık sık kullanmak kısmen çünkü benim küp incelemek için gidiyor, ama ben bu kadar küpün bir bakış niteliğindedir.
450Mhz veya 500Mhz PowerPC G4 İşlemci
64MB ram ile sevk PC100 veya
Power Mac G4 Cube Teardown
To reassemble your device, follow these instructions in reverse order.
