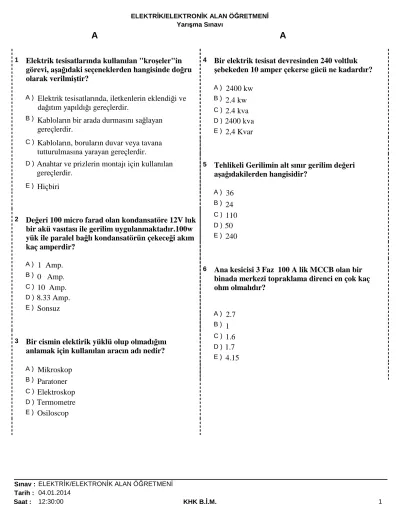

1 Elektrik tesisatlarında kullanılan "kroşeler"in görevi, aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?
A ) Elektrik tesisatlarında, iletkenlerin eklendiği ve dağıtım yapıldığı gereçlerdir.
B ) Kabloların bir arada durmasını sağlayan gereçlerdir.
C ) Kabloların, boruların duvar veya tavana tutturulmasına yarayan gereçlerdir.
D ) Anahtar ve prizlerin montajı için kullanılan gereçlerdir.
E ) Hiçbiri
2 Değeri 100 micro farad olan kondansatöre 12V luk bir akü vasıtası ile gerilim uygulanmaktadır.100w yük ile paralel bağlı kondansatörün çekeceği akım kaç amperdir?
A ) 1 Amp.
B ) 0 Amp.
C ) 10 Amp.
D ) 8.33 Amp.
E ) Sonsuz
3 Bir cismin elektirik yüklü olup olmadığını anlamak için kullanılan aracın adı nedir?
A ) Mikroskop
B ) Paratoner
C ) Elektroskop
D ) Termometre
E ) Osiloscop
4 Bir elektrik tesisat devresinden 240 voltluk şebekeden 10 amper çekerse gücü ne kadardır?
A ) 2400 kw
B ) 2.4 kw
C ) 2.4 kva
D ) 2400 kva
E ) 2,4 Kvar
5 Tehlikeli Gerilimin alt sınır gerilim değeri aşağıdakilerden hangisidir?
A ) 36
B ) 24
C ) 110
D ) 50
E ) 240
6 Ana kesicisi 3 Faz 100 A lik MCCB olan bir binada merkezi topraklama direnci en çok kaç ohm olmalıdır?
A ) 2.7
B ) 1
C ) 1.6
D ) 1.7
E ) 4.15
7 Aşağıdakilerden hangisi rölenin kısımlarından biri değildir?
A ) Kontaklar
B ) Elektromıknatıs
C ) Kollektör
D ) Palet
E ) Hiçbiri
8 Gerilim trafosu etiketinde 15000/100 V. yazıyorsa dönüştürme oranı hangisidir?
A ) 1.5
B ) 150
C ) 1500
D ) 15
E ) 15000
9 Sabit olarak sıva üstü ve sıva altı tesisatlarında kullanılan, normal ve hafif işletme şartlarında çalışan elektrik tesislerinde kullanılan kablo türü aşağıdakilerden hangisidir?
A ) N kabloları
B ) H kabloları
C ) Alpek kabloları
D ) Y kabloları
E ) Hiçbiri
10 Kaba ve hassas koruma ...
A ) Toprak ve aşırı yük korumasıdır.
B ) Topraklama korumasıdır.
C ) Kısa devre korumasıdır.
D ) Toprak kaçağı korumasıdır.
E ) Merkezi topraklamadır.
11 Aşağıdakilerden hangisi bir topraklama çeşidi değildir?
A ) Koruma topraklaması
B ) İşletme topraklaması
C ) Elektrot topraklaması
D ) Fonksiyon topraklaması
E ) Hiçbiri
12 250 KVA trafonun(p:f=0.8) panosuna takılan termik manyetik şalterin kaç amper olması gerekir?
A ) 300
B ) 200
C ) 400
D ) 250
E ) 630
13 Aşağıdakilerden hangisi elektrik çarpmasına karşı alınacak tedbirlerden biri değildir?
A ) Koruyucu yalıtım
B ) Topraklama
C ) Üzerinde durulan yerin yalıtılması
D ) Yüksek gerilim kullanma
E ) Hiçbiri
F - N = 28,8 Ohm F - E = sonsuz E - N = sonsuz
Mega ohm kademesinde F - N = 0
F - E = sonsuz
N - E = 50000 ohm olarak okunmuştur.
Buna göre bu cihazın gücü ve durumu için aşağidakilerden hangisi doğrudur?
A ) 2 kw arızalı
B ) 3 kw arızalı
C ) 2 kw sağlam
D ) 3 kw sağlam
E ) 1 kw arızalı
14 Bir elementin meger ile ölçüm sonuçları ohm kademesi
15 V/O-O/L toprak otomatiği hangi hallerde görev yapmaz?
A ) F termineli bağlı değilse
B ) Giriş uçları ters bağlanırsa
C ) Aşırı akımlarda
D ) Çıkış uçları ters bağlanırsa
E ) Kısa devre arızalarında
16 Aşağıdakilerden hangisi bir iletken değildir?
A ) Vernik
B ) Bakır
C ) Konstantan
D ) Prinç
E ) Hiçbiri
17 Aşağıdakilerden hangisi yalıtkan maddelerde bulunması gereken özelliklerden biri değildir?
A ) Akım geçişine çok direnç göstermeli
B ) Öz direnci çok düşük olmalı
C ) Mekanik dayanıklılığı iyi olmalı
D ) Tutuşma sıcaklığı yüksek olmalı
E ) Hiçbiri
18 Aşağıdakilerden hangisinde selenoid valfın tanımı doğru olarak verilmiştir?
A ) Elektrik devrelerini açıp kapamaya yarayan ve bir tahrik sistemi ile uzaktan kumanda edilen eleman
B ) Büyük güçteki elektromanyetik eleman
C ) Üzerindeki bobine enerji verildiğinde, kullanıldığı yere göre sıvı ve hava geçişini kontrol etmeye yarayan elektromekanik eleman
D ) Enerjinin açılıp kapatılması için kullanıldığı devrenin başına konan eleman
E ) Hiçbiri
19 Aşağıdakilerden hangisi bir yalıtkan değildir?
A ) Kağıt
B ) Kuvars
C ) PVC (polvinli clorür)
D ) Kadmiyum
E ) Hiçbiri
20 132kV hangi tip şebeke şeklidir?
A ) AG
B ) Zayıf Akım
C ) YG
D ) OG
E ) ÇYG
21 Aşağıdakilerden hangisi bir topraklama elemanıdır?
A ) Prizler
B ) Armatürler
C ) ECC
D ) Buvatlar
E ) Soketler
22 Aşağıdakilerden hangisi gaz deşarjlı lambaların ateşlemesini sağlar?
A ) Balast
B ) Starter
C ) İgnitor
D ) Trafo
E ) Gaz
23 Merkezi topraklamalarda hangi tip toprak otomatiği kullanılır?
A ) CO
B ) VO
C ) VO/OL
D ) CO/OL
E ) Hiçbiri
24 Kapalı devrede ana kol akımı 5 A. uygulanan gerilim 220 v. cosj =0,8 sin j= 0,6 ise aktif ve reaktif güç nedir?
A ) 880 w - 660 VAR
B ) 660 w - 880 VAR
C ) 1150 w - 1200 KVAR
D ) 1000 w - 1150 KVAR
E ) 1100 w - 1200 KVAR
25 Aşağıdakilerden hangisi bakım onarımda yapılmaması gereken husustur?
A ) Kullanılan takımların izolasyonuna dikkat etmek
B ) Emniyet tedbirlerine uymak
C ) Sürekli enerji altında çalışmak
D ) Enerji panosuna uyarı levhası asmak
E ) Hiçbiri
26 Günümüzde yeni yapılarda kullanılması istenmeyen sigorta çeşidi aşağıdakilerden hangisidir?
A ) Anahtarlı otomatik sigorta
B ) NH (bıçaklı) sigorta
C ) Direnç sigorta
D ) Buşonlu sigorta
E ) Hiçbiri
Yukarıda verilen seçeneklerden hangisi veya hangileri doğrudur?
A ) I ve III
B ) II ve III
C ) I ve II
D ) Yalnız II
E ) Hiçbiri
27 I. Öz direnci fazla olan bir gereç, öz direnci kendisinden az olan bir başkasından elektrik akımını daha iyi iletir.
II. Öz direnci az olan bir gereç, öz direnci kendisinden fazla olan bir başkasından elektrik akımını daha iyi iletir.
III. Akım kaynağı ile alıcıyı birleştiren yola
"iletken" denir.
28 Aşağıdakilerden hangisi elektrik tesislerinde kullanılan bir ek çeşidi değildir?
A ) Düz ek
B ) Yan ek
C ) "T" ek
D ) Geçmeli ek
E ) Hiçbiri
29 Dönüştürme oranı 10 olan akım trafosunun trafo değeri kaçtır?
A ) 50/5
B ) 100/5
C ) 25/5
D ) 200/5
E ) Hiçbiri
30 Hangi devrelerde cos j açısını yükseltmek için kompanzasyon yapılır?
A ) Endüktif
B ) Kapasitif
C ) Aktif
D ) Omik
E ) Reaktif
31 Paralel bağlı pillerin sayısını arttırmakla devrede bulunan ampulün parlaklığı nasıl değişir?
A ) Söner
B ) Azalır
C ) Değişmez
D ) Artar
E ) Hiçbiri
32 Şebekelerde hatları veya baraları tesis edildikleri yerden yüksek bir yalıtma özelliği olan ve taşımak için kullanılan malzeme aşağıdakilerden
hangisidir?
A ) Parafadur
B ) Ark boynuzu
C ) Damper
D ) İzolator
E ) Paratoner
33
Yukarıdakideki devrenin kazancı aşağıdaki değerlerden hangisidir?
A ) - 1
B ) - 0.1
C ) - 10
D ) - 2
E ) - 5
34
Yukarıdaki devrede kullanılan Silisyum diyodu içerisinden akan akımın değeri aşağıdakilerden hangisidir? (VD = 0.7V)
A ) 5 mA
B ) 4 mA
C ) 4.7 mA
D ) 0.7 mA
E ) 4.3 mA
35 Tristör uygulamalarında aşırı AC kaynak gerilimleri tristörün devreyi açma ve kapama anlarında tristör uçlarında meydana gelen aşırı gerilimler tristöre zarar verebilmektedir Tristör yükü indüktif ipi olduğu zaman tristörü aşırı gerilimlerden korumak için aşağıdaki
önermelerden hangisini kullanırsınız?
A ) Tristöre paralel olacak şekilde seri RC elemanları kullanırız.
B ) Yüke paralel ve akım yönünün ters doğrultusunda bir diyot kullanırız.
C ) Yük ile paralel olacak şekilde seri RC elemanları kullanırız.
D ) Yüke paralel ve akım yönü doğrultusunda bir diyot kullanırız.
E ) Tristöre paralel ve akım yönünün ters doğrultusunda bir diyot kullanırız.
36
Yukarıdaki devrede çıkış geriliminin 0V
olabilmesi için V2 giriş gerilimi aşağıdakilerden hangi değeri almalıdır?
A ) -2V
B ) -5V
C ) 1V
D ) -1V
E ) 2V
37
A )
B )
C )
D )
E )
38
A )
B )
C )
D )
E )
39 Aşağıdakilerden hangisi sekonderi ortak sargılı bir transformatörün özelliklerinden değildir?
A ) Toplam sekonder sargı gerilimin değeri diğer sargıların iki katıdır.
B ) Her iki sargı gerilimi arasındaki faz farkı 180odir.
C ) Her iki sargının gerilimlerinin tepe değeri aynidir.
D ) Her iki sargının rms gerilim değerleri aynidir.
E ) Birinci sargının gerilimi her zaman ikinci sargının iki katıdır.
40
Yukarıda verilen devrenin giriş ve çıkış gerilim değerlerini dikkate alarak R2 direnç değeri aşağıdakilerden hangisidir?
A ) 4 kΩ
B ) 5.5 kΩ
C ) 6 kΩ
D ) 2.5 kΩ
E ) Hiçbiri
41 Çıkışı filtrelenmiş bir DC güç kaynağı devresinde, eğer yük direncinin değeri azaltılırsa, dalgalık gerilimi (ripple voltage) ...
A ) artar.
B ) farklı bir frekans değeri alır.
C ) azalır.
D ) hiç değişmez.
E ) kondansatör arızalanır.
42 Yalnız geceleri çalışan sokak lambalarında hangi sensör kullanılmış olabilir?
A ) LDR
B ) Manyetik sensör
C ) Yük hücresi
D ) Dinamik mirofon
E ) Sıcaklık sensörü
43 Bir gerilim regülatörü olarak kullanlılan Zener diyodun katot gerilimi için aşağıdakilerden hangisi doğrudur?
A ) 0 V`dur.
B ) Anodundan daha pozitiftir.
C ) Anodundan daha negatiftir.
D ) Anod geriliminden 0.7 V daha büyüktür.
E ) Anod geriliminden 0.7 V daha küçüktür.
44
Yukarıda verilen Silisyum transistörlü devrede Transistörün kollektör akım değeri sizce kaç mA dir?
A ) 1
B ) 3.2
C ) 1.1
D ) 2.5
E ) 10
45
Yukarıda verilen devrede R2 yük direnci içerisinden akan akımın değeri aşağıdakilerden hangisidir?
A ) 12 mA
B ) 6.9 mA
C ) - 6 mA
D ) - 5.1 mA
E ) - 12 mA
46 Ortamdaki fiziksel bir değişikliği aşağıdakilerden hangisi ile algılayabiliriz?
A ) Transistör
B ) Transduser
C ) Triyak
D ) Tristör
E ) Diyot
47
Yukarıdaki devrenin girişine V1 = 0.2 V (DC) değerinde bir gerilim uygulanırsa devre çıkışı V2 kaç volt olacaktır?
A ) - 2.2 V
B ) - 2 V
C ) - 1 V
D ) - 0.2 V
E ) - 10 V
48
Yukarıdaki devrede kullanılan DC voltmetrenin göstereceği değer aşağıdakilerden hangisidir?
A ) -0.7 V
B ) 5 V
C ) 0.7 V
D ) 10 V
E ) -5 V
49 Kondansatör için söylenen aşağıdaki önermelerden hangisi doğrudur?
A ) İki plaka arasında elektrik yüklerinin depolanması esasına göre çalışır.
B ) Fiziksel boyutları çalışma geriliminden etkilenmez.
C ) Elektrik enerjisini manyetik alan şeklinde tutar.
D ) DC akımda iletken gibi çalışır.
E ) Değerleri Henry (H) olarak ifade edilir.
50 Bir transistörü doyumda çalıştırmak için aşağıdaki koşullardan hangisi sağlanmalıdır?
A ) IB < IC(sat)
B ) IB > (IC(sat) / bDC) veya IB > (IC(sat) / hFE )
C ) Vcc > 10 V
D ) Emitter terminali toprağa bağlanmalıdır.
E ) IB = IC
51
Yukarıdaki devrenin çıkışında V2 = 4V (DC) ise devre girişi V1 sizce kaç volt değerindedir?
A ) - 4 V
B ) 0.4 V
C ) - 10 V
D ) - 0.4 V
E ) Hiçbiri
I. Bobin arızalıdır.
II. Bobin sargısında kopukluk yoktur.
III. Bobin endüktansı çok düşüktür.
A ) Yalnız I
B ) I ve III
C ) II ve III
D ) Yalnız II
E ) I ve II
52 Bir Avometrenin Ohm kademesinde bir bobinin değeri 120 Ω olarak okunmuştur. Buna göre bobin hakkında aşağıdaki önermelerden
hangisi/hangileri kesinlikle doğrudur?
53
Yukarıda verilen devrede Vy değeri aşağıdakilerden hangisidir?
A ) 8V
B ) 10V
C ) 4V
D ) 6V
E ) 3V
54
Yukarıdaki devrede kullanılan DC voltmetrenin göstereceği değer aşağıdakilerden hangisidir? VD
= 0.7 V dur.
A ) 10 V
B ) 5 V
C ) 0.7 V
D ) -0.7 V
E ) -5 V
55
Yukarıda gösterilen mantıksal devrenin işlevi aşağıdakilerden hangisidir?
A ) VE
B ) DEĞİL
C ) VEYA
D ) VE DEĞİL
E ) Hiçbiri
I. Sensör II. Transistör III. Diyak IV. Transduser
A ) I ve IV
B ) II ve IV
C ) I ve II
D ) II ve III
E ) III ve IV
56 Aşağıdaki kelimelerden hangileri eş anlamlı olarak kabul edilebilir?
57 Aşağıdaki önermelerden hangisi op-amp özelliklerinden değildir?
A ) Çıkış dirençleri çok düşüktür.
B ) Çok yüksek açık çevirim kazancına sahiptirler.
C ) İki giriş ve bir çıkış terminali vardır.
D ) Giriş dirençleri çok yüksektir.
E ) Çok düşük açık çevirim kazancına sahiptirler.
58 Bir transistörün üç terminaline, sırası ile
A ) P,N,P denir.
B ) N,P,N denir.
C ) Baz, Emiter, Kollektör denir.
D ) Giriş, Çıkış, Referans denir.
E ) Baz, Gate, Emiter denir.
59 NPN tipi Silisyum bir transistörün amplifikatör olarak çalışabilmesi için, Baz gerilimi için aşağıdaki önermelerden hangisi doğrudur?
A ) Emiter'e göre daha negaitif.
B ) 0 volt olmalıdır.
C ) Emiter'e göre daha pozitif olması gerekir.
D ) Kollektör gerilimine göre daha pozitif olması gerekir.
E ) Emiter geriliminden her zaman için 0.7 V daha büyüktür.
60 220 nF kondansatör kaç µF dır?
A ) 2.2 µF
B ) 22 µF
C ) 220 µF
D ) 0.22 µF
E ) 2200 µF
61 Mantıksal VEYA Kapısının çıkışının 1 olması için, aşağıdakilerden hangisi girişlerine
uygulanmalıdır?
A ) Her iki giriş birbirine bağlanmalıdır.
B ) Tüm girişlere "CLK" sinyali uygulanmalıdır.
C ) Tüm girişlere "GND" bağlanmalıdır.
D ) Herhangi bir girişine "1" uygulanmalıdır.
E ) Hiçbiri
62 470 Ω %5 toleranslı direncin renk bantları aşağıdakilerden hangisinde doğru verilmiştir?
A ) Sarı, mor, siyah, altın
B ) Mor, sarı, kahverengi, altın
C ) Sarı, mavi, kırmızı, altın
D ) Sarı, mor, kahverengi, altın
E ) Kırmızı, mor, sarı, altın
63 Transistörün çalışması için gerekli DC polarma besleme yönü hangi şıkta doğru verilmiştir?
A ) B-C arası doğru ve B-E arası ters yönde polarlanır.
B ) B-C arası ters ve B-E arası doğru yönde polarlanır.
C ) B-C arası ve B-E arası doğru yönde polarlanır.
D ) B-C arası ve B-E arası ters yönde polarlanır.
E ) Yalnızca B-E arasının doğru yönde polarlanması yeterlidir.
64 Tristör uygulamalarında gecikme açısını artırmak için aşağıdakilerden hangisini önerirsiniz?
A ) Transistör kullanırız.
B ) RC hücre devresi kullanırız.
C ) Tristörün tutma akımını artırırız.
D ) Yük değerimizi artırırız.
E ) Yük değerimizi azaltırız.
65
Yukarıda gösterilen devrelerde hangi diyotlar iletim halindedir?
A ) II, III ve IV
B ) Yalnız I
C ) Yalnız II
D ) II ve III
E ) Yalnız IV
TEST BİTTİ
CEVAPLARINIZI KONTROL EDİNİZ
