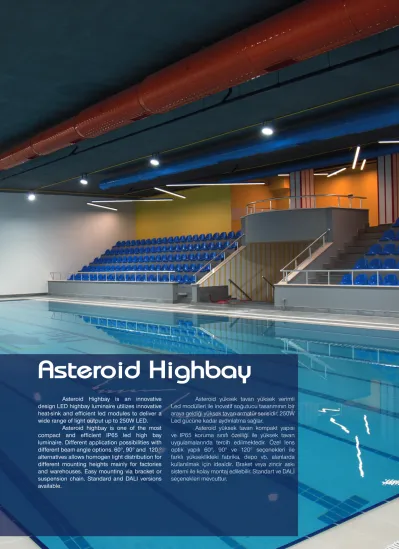

Asteroid Highbay is an innovative design LED highbay luminaire utilizes innovative heat-sink and efficient led modules to deliver a wide range of light output up to 250W LED.
Asteroid highbay is one of the most compact and efficient IP65 led high bay luminaire. Different application possibilities with different beam angle options. 60°, 90° and 120 ° alternatives allows homogen light distribution for different mounting heights mainly for factories and warehouses. Easy mounting via bracket or suspension chain. Standard and DALI versions available.
Asteroid yüksek tavan yüksek verimli Led modülleri ile inovatif soğutucu tasarımının bir araya geldiği yüksek tavan armatür serisidir. 250W Led gücüne kadar aydınlatma sağlar.
Asteroid yüksek tavan kompakt yapısı ve IP65 koruma sınıfı özelliği ile yüksek tavan uygulamalarında tercih edilmektedir. Özel lens optik yapılı 60°, 90° ve 120° seçenekleri ile farklı yükseklikteki fabrika, depo vb. alanlarda kullanılmak için idealdir. Braket veya zincir askı sistemi ile kolay montaj edilebilir. Standart ve DALİ seçenekleri mevcuttur.
Asteroid Highbay
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Asteroid Highbay
314
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Asteroid Highbay
Avolux use world's best suppliers for LED to ensure consistent colour quality and uniformity. We ensure up to MacAdam step 3 in our Asteroid Highbay range.
Avolux dünyanın en iyi LED üreticileri ile çalışarak renk kalitesi ve skalasını devamlı aynı seviyede korur. Asteroid yüksek tavan armatür serilerimiz MacAdam step 3 değerini sağlamaktadır.
MacAdam
Thanks to its clever design heatsinks, our Asteroid Highbay range can operate at extreme conditions between -25° +50° degree ambient temperature.
Akıllı soğutma tasarımı sayesinde Asteroid Highbay serisi armatürleri -25° +50° derece aralığına sahip ortam koşullarında çalışabilmektedir.
Operating Conditions / Çalışma Koşulları
-25°C
+50°C
High efficient PMMA lens optic compatibe to highbay applications.
Yüksek verimli PMMA lens optik yüksektavan aydınlatma uygulamalarına göre tasarlanmıştır.
Optics / Optik
Asteroid Mini Highbay Asteroid Mini Highbay Asteroid Maxi Highbay Asteroid Maxi Highbay
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Asteroid Highbay
1- High efficient lens optic with medium, wide and wide flood distribution options.
Orta, geniş ve çok geniş ışık dağılımlarına sahip yüksek verimli lens optik.
2- Highest efficiency power led's with 2700K, 3000K, 3500K, 4000K and 6000K CCT options.
2700K, 3000K, 3500K, 4000K ve 6000K renklere sahip yüksek verimli power LED modül.
3- Clever design cooling structure.
Akıllı soğutma tasarımı.
4- High quality LED driver that can function both in low and high Ta conditions with five years warranty. On/off, 1-10V and DALI options available.
Çok düşük ve yüksek Ta değerlerinde çalışabilen yüksek kalite LED trafosu. On/off, 1-10V ve DALI seçenekleri bulunmaktadır.
5- Fixture mounted with suspension chain. Lenght of the chain is optional.
Armatür zincir ile monte edilmektedir. Zincirin boyu müşteri talebine göre ayarlanabilir.
Features / Özellikler
2 1
3 4
5
Asteroid Highbay range has practical design. Two different size and three different light distribution options with alternative colour temperatures makes this range very flexible that answers various requirements in highbay lighting.
Asteroid Highbay has two mounting options that are suspended with chain and surface mounted with bracket. One of them can be chosen according to project requirements.
Asteroid Highbay serisi uygulanması kolay pratik bir tasarıma sahiptir. İki farklı boy ve üç farklı açı seçeneği olan bu seride alternatif Kelvin seçenekleri ile yüksek tavan uygulamalarında sayısız farklı talebi karşılar.
Asteroid Highbay serisi iki farklı montaj şekline sahiptir. Birincisi zincir ile sarkıt montaj diğeri ise lama ile sıvaüstü monteli. Proje ihtiyaçlarına göre ikisinden biri Design / Dizayn
Mounting / Montaj
316
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Asteroid Maxi Highbay
kg 10
Asteroid Maxi Highbay / O07.WL.18205
* See page 320 for ldt files. / Işık eğrileri için sayfa 320 bakınız.
Textured Metalic Dark Grey Black Light Grey
White
0°
0°
Code / Kod WL.18205
System Power / Sistem Gücü 220W
Lumen Output from Fixture / Armatür Çıkış Lümeni CRI>80
2700K 29960
3000K 30575
3500K 31200
4000K 31834
6000K 32790
Driving Current / Sürüş Akımı 635mA
Dali Dimming Option / Dali Dim Seçeneği π 1-10V Dimming Option / 1-10V Dim Seçeneği π
60˚/ 90˚/ 120˚
-- Direct lighting highbay luminaire for use with LEDs.
-- Corrosion resistant die-cast aluminium body.
-- Installation with bracket or chain on ceiling surfaces.
-- Mains voltage: 220-240V / 50-60Hz.
-- Clever thermal design.
-- Led colour temperatures are optionally 2700K, 3000K, 3500K, 4000K and 6000K.
-- Suitable for illumination up to 8-14 meter height.
-- Optionally 2 cable entries for through-wiring of mains supply cable.
-- Internal silicon gaskets ensure IP protection.
-- All external screws are stainless steel.
-- Double layer polyester powder paint resistant to corrosion and salt spray fog.
-- Up to 144lm/W efficiency.
-- High colour consistency: <3 SDCM
-- Stainless steel cable gland and mains cable provided with IP68 socket.
-- 1-10V and DALI control options available.
-- Reliable system with L80 B10 lifetime parameters.
EN
-- Led'li simetrik ışık çıkışlı yüksek tavan armatür.
-- Korozyona dayanıklı aluminyum enjeksiyon gövde.
-- Braketli veya zincirli montaj sistemine sahiptir.
-- 220-240V / 50-60Hz enerji girişli.
-- Akıllı soğutma tasarımı.
-- 2700K, 3000K, 3500K, 4000K ve 6000K renk sıcaklığı seçenekleri mevcuttur.
-- 8-14 metre yüksekliğe kadar aydınlatma sağlanır.
-- Opsiyonel olarak 2 kablo giriş terminali ile armatürler arası atlama yapılabilir.
-- Silikon contalar ile IP koruması sorunsuz sağlanır.
-- Tüm dış vidalar paslanmazdır.
-- Çift katmanlı polyester toz boya sayesinde korozyona ve tuza dayanıklı.
-- 144lm/W'a kadar ulaşan verim.
-- Yüksek renk uyumu: <3 SDCM
-- Armatürde paslanmaz kablo rekoru kullanılmaktadır ve 220V ana şebeke kablosunda IP68 korumalı konnektör bulunmaktadır.
-- 1-10V ve DALI kontrol sistem seçenekleri mevcuttur.
-- L80 B10 parametrelerine sahip güvenli sistem.
TR
IP
Ø315mm Ø425mm
Ø425mm
81mm 136mm
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Asteroid Maxi Highbay
kg 10
Asteroid Maxi Highbay / O07.WL.18215
* See page 320 for ldt files. / Işık eğrileri için sayfa 320 bakınız.
Textured Metalic Dark Grey Black Light Grey
White
0°
0°
Code / Kod WL.18215
System Power / Sistem Gücü 220W
Lumen Output from Fixture / Armatür Çıkış Lümeni CRI>80
2700K 29960
3000K 30575
3500K 31200
4000K 31834
6000K 32790
Driving Current / Sürüş Akımı 635mA
Dali Dimming Option / Dali Dim Seçeneği π 1-10V Dimming Option / 1-10V Dim Seçeneği π
60˚/ 90˚/ 120˚
-- Direct lighting highbay luminaire for use with LEDs.
-- Corrosion resistant die-cast aluminium body.
-- Installation with bracket or chain on ceiling surfaces.
-- Mains voltage: 220-240V / 50-60Hz.
-- Clever thermal design.
-- Led colour temperatures are optionally 2700K, 3000K, 3500K, 4000K and 6000K.
-- Suitable for illumination up to 8-14 meter height.
-- Optionally 2 cable entries for through-wiring of mains supply cable.
-- Internal silicon gaskets ensure IP protection.
EN
-- Led'li simetrik ışık çıkışlı yüksek tavan armatür.
-- Korozyona dayanıklı aluminyum enjeksiyon gövde.
-- Braketli veya zincirli montaj sistemine sahiptir.
-- 220-240V / 50-60Hz enerji girişli.
-- Akıllı soğutma tasarımı.
-- 2700K, 3000K, 3500K, 4000K ve 6000K renk sıcaklığı seçenekleri mevcuttur.
-- 8-14 metre yüksekliğe kadar aydınlatma sağlanır.
-- Opsiyonel olarak 2 kablo giriş terminali ile armatürler arası atlama yapılabilir.
TR
IP
136mm 224mm Ø380mm
Ø315mm Ø425mm
318
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Asteroid Mini Highbay
kg 6.5
Asteroid Mini Highbay / O07.WL.18210
* See page 320 for ldt files. / Işık eğrileri için sayfa 320 bakınız.
Textured Metalic Dark Grey Black Light Grey
White
0°
0°
Code / Kod WL.18210
System Power / Sistem Gücü 120W
Lumen Output from Fixture / Armatür Çıkış Lümeni CRI>80
2700K 16920
3000K 17264
3500K 17616
4000K 17976
6000K 18515
Driving Current / Sürüş Akımı 610mA
Dali Dimming Option / Dali Dim Seçeneği π 1-10V Dimming Option / 1-10V Dim Seçeneği π
60˚/ 90˚/ 120˚
-- Direct lighting highbay luminaire for use with LEDs.
-- Corrosion resistant die-cast aluminium body.
-- Installation with bracket or chain on ceiling surfaces.
-- Mains voltage: 220-240V / 50-60Hz.
-- Clever thermal design.
-- Led colour temperatures are optionally 2700K, 3000K, 3500K, 4000K and 6000K.
-- Suitable for illumination up to 6-12 meter height.
-- Optionally 2 cable entries for through-wiring of mains supply cable.
-- Internal silicon gaskets ensure IP protection.
-- All external screws are stainless steel.
-- Double layer polyester powder paint resistant to corrosion and salt spray fog.
-- Up to 150lm/W efficiency.
-- High colour consistency: <3 SDCM
-- Stainless steel cable gland and mains cable provided with IP68 socket.
-- 1-10V and DALI control options available.
-- Reliable system with L80 B10 lifetime parameters.
EN
-- Led'li simetrik ışık çıkışlı yüksek tavan armatür.
-- Korozyona dayanıklı aluminyum enjeksiyon gövde.
-- Braketli veya zincirli montaj sistemine sahiptir.
-- 220-240V / 50-60Hz enerji girişli.
-- Akıllı soğutma tasarımı.
-- 2700K, 3000K, 3500K, 4000K ve 6000K renk sıcaklığı seçenekleri mevcuttur.
-- 6-12 metre yüksekliğe kadar aydınlatma sağlanır.
-- Opsiyonel olarak 2 kablo giriş terminali ile armatürler arası atlama yapılabilir.
-- Silikon contalar ile IP koruması sorunsuz sağlanır.
-- Tüm dış vidalar paslanmazdır.
-- Çift katmanlı polyester toz boya sayesinde korozyona ve tuza dayanıklı.
-- 150lm/W'a kadar ulaşan verim.
-- Yüksek renk uyumu: <3 SDCM
-- Armatürde paslanmaz kablo rekoru kullanılmaktadır ve 220V ana şebeke kablosunda IP68 korumalı konnektör bulunmaktadır.
-- 1-10V ve DALI kontrol sistem seçenekleri mevcuttur.
-- L80 B10 parametrelerine sahip güvenli sistem.
TR
IP
Ø251mm Ø350mm
Ø350mm 60mm 106mm
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Asteroid Mini Highbay
kg 10
Asteroid Mini Highbay / O07.WL.18220
* See page 321 for ldt files. / Işık eğrileri için sayfa 321 bakınız.
Textured Metalic Dark Grey Black Light Grey
White
0°
0°
Code / Kod WL.18220
System Power / Sistem Gücü 120W
Lumen Output from Fixture / Armatür Çıkış Lümeni CRI>80
2700K 16920
3000K 17264
3500K 17616
4000K 17976
6000K 18515
Driving Current / Sürüş Akımı 610mA
Dali Dimming Option / Dali Dim Seçeneği π 1-10V Dimming Option / 1-10V Dim Seçeneği π
60˚/ 90˚/ 120˚
-- Direct lighting highbay luminaire for use with LEDs.
-- Corrosion resistant die-cast aluminium body.
-- Installation with bracket or chain on ceiling surfaces.
-- Mains voltage: 220-240V / 50-60Hz.
-- Clever thermal design.
-- Led colour temperatures are optionally 2700K, 3000K, 3500K, 4000K and 6000K.
-- Suitable for illumination up to 6-12 meter height.
-- Optionally 2 cable entries for through-wiring of mains supply cable.
-- Internal silicon gaskets ensure IP protection.
EN
-- Led'li simetrik ışık çıkışlı yüksek tavan armatür.
-- Korozyona dayanıklı aluminyum enjeksiyon gövde.
-- Braketli veya zincirli montaj sistemine sahiptir.
-- 220-240V / 50-60Hz enerji girişli.
-- Akıllı soğutma tasarımı.
-- 2700K, 3000K, 3500K, 4000K ve 6000K renk sıcaklığı seçenekleri mevcuttur.
-- 6-12 metre yüksekliğe kadar aydınlatma sağlanır.
-- Opsiyonel olarak 2 kablo giriş terminali ile armatürler arası atlama yapılabilir.
TR
IP
Ø251mm Ø350mm
106mm 194mm
Ø380mm
320
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
Beam Angle: 60° 220W POWER LED
300 450 600
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 68.4°) E(0°) E(C0) 34.2°
92049 26805 E(0°) E(C0) 34.2°
23012 6701 E(0°) E(C0) 34.2°
10228 2978 E(0°) E(C0) 34.2°
5753 1675 E(0°) E(C0) 34.2°
3682 1072 E(0°) E(C0) 34.2°
2557 745 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
0.68 1.36 2.04 2.72 3.40 4.08
Beam Angle: 90° 220W POWER LED
200 300 400 500
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 95.2°) E(0°) E(C0) 47.6°
55494 8881 E(0°) E(C0) 47.6°
13874 2220 E(0°) E(C0) 47.6°
6166 987 E(0°) E(C0) 47.6°
3468 555 E(0°) E(C0) 47.6°
2220 355 E(0°) E(C0) 47.6°
1542 247 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.10 2.19 3.29 4.38 5.48 6.57
Beam Angle: 120° 220W POWER LED
160
240
320
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 117.0°) E(0°) E(C0) 58.5°
44797 3202 E(0°) E(C0) 58.5°
11199 801 E(0°) E(C0) 58.5°
4977 356 E(0°) E(C0) 58.5°
2800 200 E(0°) E(C0) 58.5°
1792 128 E(0°) E(C0) 58.5°
1244 89 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.63 3.26 4.90 6.53 8.16 9.79
LDT Files / LDT Dataları
Beam Angle: 60° 220W POWER LED
300 450 600
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 68.4°) E(0°) E(C0) 34.2° 92049
26805 E(0°) E(C0) 34.2°
23012 6701 E(0°) E(C0) 34.2°
10228 2978 E(0°) E(C0) 34.2°
5753 1675 E(0°) E(C0) 34.2°
3682 1072 E(0°) E(C0) 34.2°
2557 745 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
0.68 1.36 2.04 2.72 3.40 4.08
Beam Angle: 90° 220W POWER LED
200 300 400 500
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 95.2°) E(0°) E(C0) 47.6°55494
8881 E(0°) E(C0) 47.6°
13874 2220 E(0°) E(C0) 47.6°
6166 987 E(0°) E(C0) 47.6°
3468 555 E(0°) E(C0) 47.6°
2220 355 E(0°) E(C0) 47.6°
1542 247 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.10 2.19 3.29 4.38 5.48 6.57
Beam Angle: 120° 220W POWER LED
160
240
320
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 117.0°) E(0°) E(C0) 58.5° 44797
3202 E(0°) E(C0) 58.5°
11199 801 E(0°) E(C0) 58.5°
4977 356 E(0°) E(C0) 58.5°
2800 200 E(0°) E(C0) 58.5°
1792 128 E(0°) E(C0) 58.5°
1244 89 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.63 3.26 4.90 6.53 8.16 9.79
Beam Angle: 60° 120W POWER LED
300 450 600
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 65.0°) E(0°) E(C0) 32.5°
63626 19165 E(0°) E(C0) 32.5° 15907
4791 E(0°) E(C0) 32.5° 7070
2129 E(0°) E(C0) 32.5°
3977 1198 E(0°) E(C0) 32.5°
2545 767 E(0°) E(C0) 32.5°
1767 532 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
0.64 1.27 1.91 2.55 3.19 3.82
Beam Angle: 90° 120W POWER LED
200 300 400 500
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 95.2°) E(0°) E(C0) 47.6°
31327 5013 E(0°) E(C0) 47.6° 7832
1253 E(0°) E(C0) 47.6° 3481
557 E(0°) E(C0) 47.6°
1958 313 E(0°) E(C0) 47.6°
1253 201 E(0°) E(C0) 47.6°
870 139 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.10 2.19 3.29 4.38 5.48 6.57
Beam Angle: 120° 120W POWER LED
160
240
320
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 114.4°) E(0°) E(C0) 57.2°
24886 1984 E(0°) E(C0) 57.2° 6221
496 E(0°) E(C0) 57.2° 2765
220 E(0°) E(C0) 57.2°
1555 124 E(0°) E(C0) 57.2°
995 79 E(0°) E(C0) 57.2°
691 55 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.55 3.10 4.66 6.21 7.76 9.31
O07.WL.18205
O07.WL.18215
O07.WL.18210
Highbay Luminaires Series / Yüksek Tavan Armatürleri Serisi
LDT Files / LDT Dataları
Beam Angle: 60° 120W POWER LED
300 450 600
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 65.0°) E(0°) E(C0) 32.5°
63626 19165 E(0°) E(C0) 32.5°
15907 4791 E(0°) E(C0) 32.5°
7070 2129 E(0°) E(C0) 32.5°
3977 1198 E(0°) E(C0) 32.5°
2545 767 E(0°) E(C0) 32.5°
1767 532 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
0.64 1.27 1.91 2.55 3.19 3.82
Beam Angle: 90° 120W POWER LED
200 300 400 500
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 95.2°) E(0°) E(C0) 47.6°
31327 5013 E(0°) E(C0) 47.6°
7832 1253 E(0°) E(C0) 47.6°
3481 557 E(0°) E(C0) 47.6°
1958 313 E(0°) E(C0) 47.6°
1253 201 E(0°) E(C0) 47.6°
870 139 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.10 2.19 3.29 4.38 5.48 6.57
Beam Angle: 120° 120W POWER LED
160
240
320
90° 90°
105°
105°
75° 75°
60° 60°
45°
cd/klm
--- C0 - C180 --- C90 - C270 η=100%
45°
30° 15° 0° 15° 30°
Koni Daimeter [m] Illuminance [lx]
--- C0 - C180 (Half value angle: 114.4°) E(0°) E(C0) 57.2°
24886 1984 E(0°) E(C0) 57.2°
6221 496 E(0°) E(C0) 57.2°
2765 220 E(0°) E(C0) 57.2°
1555 124 E(0°) E(C0) 57.2°
995 79 E(0°) E(C0) 57.2°
691 55 Distance [m]
0.5 1.0 1.5 2.0 2.5 3.0
1.55 3.10 4.66 6.21 7.76 9.31
O07.WL.18220
