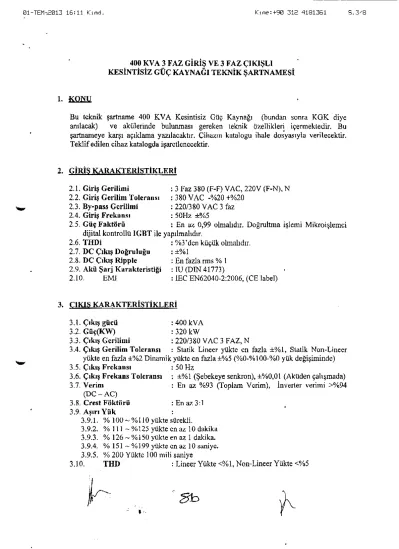

400 KVA 3 FAZ GİRİŞ VE 3 FAZ ÇIKIŞLI
KESİNTİSİZ GÜÇ KAYNAĞI TEKNİK ŞARTNAMESİ
1. KONU
Bu teknik şartname 400 KVA Kesintisiz Güç Kaynağı (bundan sonra KGK diye anılacak) ve akülerinde bulunması gereken teknik özellikleri içermektedir. Bu şartnameye karşı açıklama yazılacaktır, Cihazın katalogu ihale dosyasıyla verilecektir.
Teklif edilen cihaz katalogda işarctlcnecektir.
2. GİRİŞ KARAKTERİSTİKLERİ 2.1. Giriş Gerilimi
2.2. Giriş Gerilim Toleransı 2.3. By-pass Gerilimi 2.4. Giriş Frekansı 2.5. Güç Faktörü
dijital kontrollü IGBT ile yapılmalıdır.
3 faz 380 (F-F) VAC, 220V (F-N), N 380 VAC -%20+%20
220/380 VAC 3 faz 50Hz ±%5
En az 0,99 olmalıdır. Doğrultma işlemi Mikroişlemci 2.6. T l
2.7. DC Çıkış Doğruluğu 2.8. DC Çıkış Ripple
2.9. Akü Şarj Karakteristiği 2.10. EMİ
: %3'den küçük olmalıdır.
: ±%1
: En fazla rms % 1 :1U (DİN 41773)
: 1EC EN62040-2:2006, (CE label)
3. C1KIS KARAKTERİSTİKLERİ
3.L Çıkış gücü :400kVA 3.2. Güç(KW) :320kW 3.3. Çıkış Gerilimi : 220/380 VAC 3 FAZ, N
3.4. Çıkış Gerilim Toleransı : Statik Lineer yükte en fazla ±%1, Statik Non-Lineer yükte en fazla ±%2 Dinamik yükte cn fazla ±%5 (%0-%100-%0 yük değişiminde) 3.5. Çıkış Frekansı : 50 Hz
3.6. Çıkış Frekans Toleransı ; ±%1 (Şebekeye senkron), ±%0,01 (Aküden çalışmada) 3.7. Verim : En az %93 (Toplam Verim), İnverter verimi >%94
(DC-AC)
3.8. Crest Föktörü : En az 3:1 3.9. Aşın Yük :
3.9.1. % 100 ~ % 110 yükte sürekli.
3.9.2. % 111 ~ %125 yükte en az 10 dakika 3.9.3. % 126 ~ %150 yükte en az 1 dakika.
3.9.4. % 151 ~ % 199 yükte cn az 10 saniye.
3.9.5. % 200 Yükte 100 milî saniye
3.1.0. THD : Lineer Yükte <%1, Non-Lineer Yükte <%5
01-TEM-.2013 16:11 Kimd. Kime:+90 31E 4181361 S. 4'8
4. ÇALIŞMA SARILARI 4.1. Çalışma Sıcaklığı 4.2. 4.2 Bağıl Nem 4.3. Çalışma Yüksekliği 4.4. Akustik Gürültü
4.5. Elektromanyetik Uyumluluk 4.6. Güvenlik
4.7. Test ve Performans
; 0°C ile 40°C aralığın» dahil etmelidir.
: %0 ile %95 aralığını dahil etmelidir.
: 1000 metre ve altı (Deniz seviyesinden) : En fazla 70 Dba EN 50091 göre
: EN 62040-2 : IEC EN 62040-1-1 :IECEN62040-3
5. AKÜ GRUBU
5.1. Aküler tamamen bakımsız KURU tipte olmalıdır.
5.2. Aküler son üç ay içerisinde üretilmiş olmalı, akülerin üzerinde üretim tarihleri gün^ay, yıl olarak yazılmış olmalıdır.
5.3. Elektrik kesintisinde akü grubu sistemi tam yükte en az 30 dakika süreyle beslemelidir.
5.4. Akü kapasitesi aşağıdaki yöntem ile tespit edilmelidir.
5.5.400 kva (Cihaz Gücü)x(0,8-1.0) (çıkış/İnverter güç faktörü) / (0,95-1) (DC-AC inverter verimi) / ( akü adedi)/ 6 (hücre adedi) = VVatt/ccll, KGK ve Akü ile ilgili değerler belgelenmelidir.
5.6. Akü grubu 30000 Ahxl2 Volttan aşağıda olamaz.
5.7. Aküler EUROBAT üyesi üreticilere ait olmalıdır.
5.8. Aküler, en az 2 Yıl garantili ve en az 10 yıl ömür beklentili, CE belgeli olmalıdır.
Akü katalogunda ömür beklentisi belirtilecektir.
6. STATİK BY-PASS
6.1. Yarı iletkenlerden meydana gelen elektronik kontrollü bir şalter olmalı ve KGK'nın normal çalışması durumunda yük inverterden beslenmelidir. Aşırı yükte, kısa devre durumunda veya invertörde bir arıza meydana geldiğinde, yük enerji kesintisi olmaksızın şebeke veya yardımcı kaynağa aktarılmalıdır. İnverterde arıza geçmiş ise yük tekrar invertere aktarılmalıdır.
7. P A R A L E L L E M E
7.1. KGK sistemi istenilmesi durumunda en az 6 adede kadar paralcllencbilmelidir.
7.2. Sistem Yedeklemeli (Redundant) olması durumunda cihazlardan herhangi biri arızalandığında diğer KGK'lar hiçbir kesinti olmaksızın yükü üzerine almalıdır.
7.3. Paralelleme Mikro işlemcili dijital kontrol sistemi ile yapılmalıdır.
8. KORUMA SİSTEMLERİ
8.1. Sistemde doğrultucu ve by-pass girişleri termik -manyetik şalter ve evirici çıkışı sigorta ile korunmalıdır.
8.2. Aşırı yük ve kısa devreye karşı evirici elektronik olarak konulmalıdır.
8.3. Sistem, akü aşın şarj ve deşarj korumasına sahip olmalıdır.
8.4. Sistem aşırı sıcaklık korumasına sahip olmalıdır.
9. YAPISAL ÖZELLİKLER
9.1. KGK mikro işlemci devreleri ile devre kartları kolay ulaşılabilir yerlerde ve arıza durumunda kolaylıkla değiştirilebilir olmalıdır.
9.2. Sistem modüler olup arızaların giderilmesine hızlılık sağlanmalıdır.
9.3. KGK mono blok bir şekilde yapılmalıdır.
9.4. KGK darbe genişlik modülasyon ( PWM) Teknolojisi ve yüksek frekans çalışma prensibi ile üretilmiş olmalı ve sistemin tüm kontrolü mikro işlemciler tarafından yapılmalıdır.
9.5. UPS giriş ve çıkışında INSULATED GATE BİPOLAR TRANSİSTOR (1GBT) teknolojisi ile üretilmiş ve inverter çıkışında, inverteri yükten izole eden izolasyon trafosu bulunmalıdır. Bu trafo firmanın standart üretim kasasının içinde olacak dışarıdan girişe veya çıkışa konmayacaktır.
9.6. Sistemde DC bara gerilimi 600V-800V DC olacak şekilde yüksek tutulup bu şekilde alçak akım değerli elemanlarla maksimum güvenirlik sağlanmalıdır.
9.7. KGK sistemi firmware yapısına sahip olmalı böylece sistem tamamı ile yazılım kontrollü olmalıdır, İleride olabilecek gelişmeler sadece yazılım İle sisteme aktarılabilmeli ve sistem update edilebilmelidir. Garanti süresi içerisinde firmware güncellemesi (KGK veya haberleşme programı için) yayınlanır ise en geç 1 ay içerisinde güncelleme yüklenmelidir.
9.8. Sistemde kontrol kartları üzerinde potansiyometre kullanılmamalı ve lüm kontroller ileri teknolojinin bir gereği olarak mikroişlemci ve arabirim yazılım üzerinden yapılabilmelidir.
9.9. Otomatik Akü test özelliği olmalıdır.
9.10. Her türlü bilgisayar platformuna yönelik opsiyonel yazılımlar ve SNMP desteği olmalıdır.
9.11. Kabin içi sıcaklık göstergesi olmalıdır
10. ÖN PANEL GÖSTERGE SİSTEMLERİ
10.1. Kesintisiz Güç Kaynağında likit kristal ekran (LCD) yapısında bir Ön panel bulunmalıdır.
10.2. Kullanıcı bu panelden sistemin gidişatı hakkında bir bakışta bilgi sahibi olabilmelidir. Sistem için gerekli olan tuşları ile diğer kontrol edici anahtarlar da burada yer almalıdır.
10.3. Bu panel üzerinde saat ve takvim göstergesi olmalıdır.
10.4. Bu panel üzerinde hafızalı hata kayıt dosyası olmalıdır. Bu sistem sayesinde kullanıcı geriye doğru olan hatalar hakkında bilgi sahibi olmalıdır.
10.5. En son kaydedilmiş en az 100 olay veya hatayı saat ve tarih olarak gösterebilmelidir.
10.6. Doğrultucunun tüm sistem ayarları ön panelden yapılabilmeli bu sayede ileride olabilecek akü değişikliklerinde kullanıcı bile sisteme müdahale edebilmelidir.
10.7. Ön panelde aşağıdaki durum ve alarm mesajları mutlaka göriilebilmelidir.
10.7.1. Yük Kesintisiz Güç Kaynağında 10.7.2. Şebeke kesik
10.7.3. Yük By-Passda
01-TEM-.2013 16:11 Kimd. Kime:+90 312 4181361 S.6'8
10.7.4. Aşın yük 10.7.5. Manuel By-Pass 10.7.6. Aşın ısı
10.7.7. Acil Kapatma 10.7.8. Akü düşük
10.7.9. Akü gerilimi düşük 10.7.10. Akü yüksek 10.7.11. Arıza kodları 10.7.12. Çıkış düşük 10.7.13. Sesli alarm açık 10.7.14. Çıkış yüksek 11. TOPRAKLAMA
11.1. UPS çıkışı nötr barası metal aksamdan izole edilecektir. Metal aksam ve topraklama birleştirilerek müşterek topraklama barasma bağlanacaktır. Nötür barası ise tesisteki güç sisteminin nötürü ile birleştirilecektir.
12. BİLGİSAYARI ı A HABERLEŞME
12.1. KGK üzerinde bilgisayarla haberleşmesi için RS232 seri haberleşme portu bulunmalıdır. Uygun bir software programı ile KGK çalışma durumunu ve anza raporları bir bilgisayar ekranından izlenmelidir. KGK sistemi SNMP uyumlu olup, internet ortamından takip edilebilecektir. Bu modül yüklenici firma tarafından kurulup çalışır vaziyette teslim edilecektir.
13. İKLİMLENlVİRME
13.1. KGK'nın kurulacağı ortamı KGK için en uygun sıcaklık koşullarına ayarlayacak 2 adet klimanın temini, montajı ve işler halde teslimi yapılmalıdır. Klima özellikleri:
13.1.1. Klima tipi : inverter
13.1.2. Klima gücü : En az 24000 btu 13.1.3. Montaj yeri : Duvar
13.1.4. Sertifikalar : TSE ve CE 13-1.5. Garanti süresi : En az. 2 yıl 13-1.6. Enerji verimliliği : A sınıfı veya üstü
13.1.7. Çalışma : 7 gün 24 saat (sürekli) çalışmaya uygun olduğu yüklenici tarafından belgelenmelidir.
14. GARANTİ SÜRESİ V E SERVİS HİZMETLERİ
14.1. Teklif edilen KGK'lar 24 ay süre ile ücretsiz olarak firmanın bakım ve onarım garantisinde olacak, kullanılacak parçalar için ayrıca ücret talep edilmeyecek ve yazılı olarak taahhüt edilecektir.
14.2. Garanti bitiminden sonra asgari 10 yıl süre ile KGK sistemine ait yedek malzeme ve servis hizmeti yazılı olarak taahhüt edilecektir. İhale dosyasına konacaktır.
14.3. Teklif veren firmanın TSE Hizmet Yeterlilik ve ISO 9001 belgesi olmalıdır.
14.4. Teklif edilen KGK'ı CE normlarına göre üretildiği belgelenmelidir.
14.5. KGK montajı firma tarafından yapılacaktır.
15. £ĞİIÎM
15.1. KGK sistemin montajını takiben KGK'nın kullanımı ve bakımı ile ilgili eğitim verilecektir. Eğitim yüklenici tarafından ücretsiz verilecektir.
16. GENEL
16.1. KGK lann bulunacağı yere bir oda yapılacaktır, bu odanın İnşa edilme işi yükleniciye aittir. Her türlü tadilat, duvar, sıva, boya, kapı işleri yükleniciye aittir.
16.2. Yüklenici sağladığı kesintisiz güç kaynağının teknik servisini sunmakla yükümlüdür. Bu servis talep durumunda arızaya en geç 24 saat içinde müdahale etmekle yükümlüdür.
16.3. KGK, IEC EN62040-1,2008, IEC EN62040-2,2006 ve IEC EN62040-3 ed2.0 sertifikalarına sahip olmalıdır.
16.4. İhaleyi alan yüklenici firma sözleşme tarihinden itibaren KGK 'yi 6 (Altı) hafta 45 (Kırk beş gün) içerisinde montajı bitmiş şekilde kuruma teslim edecektir.
16.5. KGK için giriş ve çıkış panosu yapılacaktır. Bu panonun yapılma işi yükleniciye ait olacaktır.
16-6- Panoların, altyapıda kullanılacak kabloların ve malzemelerin hiçbiri uzak doğu menşeli olmayacaktır. Hepsi TSE ve CE belgeli olacaktır.
16.7. Yapılacak pano ayaklı tip olup, pano detayı Hastane Teknik Sorumlusunun onayından sonra imal edilecektir.
16.8. Yapım aşamasında panolarda kullanılacak olan her türlü malzeme için Hastane Teknik ekibinden onay alınacaktır.
16.9. KGK kurulumunda kullanılacak tüm malzemeler TSE belgeli olacaktır.
16.10. Teklif veren firmalar benzer işlere ait iş bitirme belgelerini teklif dosyasında sunacaklardır.
16.11. Teklif verecek firmalar ihaleyi yapan kurum yetkilisinden yer görme belgesi alacaklar ve bu belge teklif dosyasında yer alacaktır. Yer görme belgesi ihale tarihinden en geç bir gün önce alınmalıdır.
16.12. KGK'nın güç bağlantılarının yapılabilmesi için gereken kabloların kesitleri ve boyutları firma taralından hesaplanacak, temini vc montajı yapılacaktır. Montajı için gerekli olan her türlü ek bileşen ve işçilik yükleniciye aittir.
16.13. Kesintisiz güç kaynağı ve aküler çalışır vaziyette teslim edildiği tarihten itibaren en az 2 yıl süreyle firma garantisi altında olacaktır. Garanti boyunca cihazın ilk yıl 6 (Altı) ayda, ikinci yıl 4 (Dört) ayda bir yüklenici tarafından bakımı yapılacaktır. Bu bakım için ayrıca ücret talep edilmeyecektir,
16.14. Ekte sistemin tek hat şeması mevcuttur.
16.15. Sistemin çalışır vaziyette teslimi için gerekli her türlü gider yükleniciye aittir.
E k i : Tek hat şeması (Pdf)
1 Adet CD (Belgelerin dijital kopyaları)
